Аэратор для смесителя это: Аэратор для смесителя — что это такое?

Аэратор для смесителя — что это такое?

Что такое аэратор

Аэратор — это насадка на излив, которая рассекает водный поток на множество мелких, насыщает его пузырьками воздуха (аэрирует) и создает таким образом мягкую, чистую струю воды без брызг.

Аэраторы не следует путать с рассекателями, которые также часто используются в современных смесителях.

Рассекатели — это разной формы сетки с довольно крупной ячейкой, обычно из пластин, расположенных вдоль потока воды. Они не являются аэраторами и могут уловить только очень крупные частицы грязи из системы водоснабжения.

Как работают аэраторы

Аэраторы работают следующим образом. По периметру аэратора расположен ряд небольших отверстий, через которые внутрь всасывается воздух. Во внутренней камере воздух смешивается с водой, в результате чего образуется аэрированная, то есть насыщенная пузырьками воздуха, «вспененная» струя воды.

Зачем нужны аэраторы

Так достигаются три цели:

1. Во-первых, насыщенная пузырьками вода лучше очищает поверхности (и руки, и посуду).
2. Во-вторых, мы экономим воду, потому что объем струи увеличивается за счёт бесплатного потока воздуха (в наиболее современных моделях — до 40% экономии воды).
3. Ну и, конечно, струя становится мягче, а мытьё — комфортней.

Не стоит гнаться за металлическими сетками аэратора, поскольку металл быстрее ржавеет, окисляется и «зарастает».

В своих смесителях мы используем продукцию мирового лидера, немецкой компании NEOPERL.

Аэраторы NEOPERL использует большинство ведущих фирм-производителей сантехники.

Пример: аэратор «под монетку»

Недавно у NEOPERL появился новый тип аэратора с наружной резьбой — «под монетку» (coin slot). В нём отсутствует хромированное кольцо (обечайка), которое со временем может покрыться окислами и «прикипеть» к изливу, после чего открутить его можно только с помощью гаечного ключа или плоскогубцев. Аэратор полностью пластмассовый, имеет прорезь под монетку (евро, но можно и рублём, мы проверяли). Он легко выкручивается этой монеткой и служит дольше обычного, так как не имеет деталей, подверженных окислению.

Специальный полимер, из которого он изготовлен, не зарастает грязью: выкрутив аэратор, его можно легко промыть под струей воды, и он будет как новый.

Итак, подытожим:

• поверхности лучше очищаются
• струя становится мягче
• вода экономится
• сам аэратор легко выкрутить, просто очистить, у него большой срок службы.

Какие аэраторы бывают

Ниже представлены некоторые аэраторы, применяемые в наших смесителях.

Аэратор внутренний М24
с шарниром


Код: 6040 08 0

Аэратор внутренний М24
«под монетку»


Код: 6040 31 0

org/ImageObject»>
Аэратор внутренний М28
(для ванны)


Код: 6040 07 0

Аэратор внутренний М24


Код: 6040 06 0

Аэратор внешний М22


Код: 6040 02 0

Все модели вы можете найти в нашем каталоге комплектующих, перейдя по ссылке.

Аэратор для смесителя для экономии воды?

Любой современный водопроводный смеситель имеет специфический узел – аэратор, причем многие люди не только не знают его названия, а даже не задумываются над его предназначением, поэтому в процессе эксплуатации крана часто его снимают, делая большую ошибку.

Ошибка «обывателя» — демонтаж аэратора

Недопонимая назначение аэратора для домашнего смесителя, многие хозяева его просто демонтируют, мотивируя различными обстоятельствами и заблуждениями:

«Зачем мне нужен этот фильтр грубой чистки, если у меня стоит настоящий нормальный водопроводный фильтр». На самом деле аэратор – далеко не фильтр, хотя он и способен задерживать скопления солей, отложений и песка, поэтому он часто забивается, и его в большинстве случаев воспринимают именно, как фильтр воды.

«Аэратор для смесителя снижает напор воды и производительность потока, а у меня и так слабое давление в водопроводной системе». Эта теория отчасти имеет место, т.к. скопление солей и мусора в устройстве действительно несколько ограничивает прохождение потока воды, что при заниженном давлении в магистрали водопровода обнаруживается даже визуально.

И самое «оригинальное» обоснование доморощенных мастеров – это если непонятно назначение устройства, то оно лишнее.

Зачем аэратор на смесителе?

Аэратор для смесителя имеет одно основное назначение – это нормализация струи воды, к которой также предъявляются требования:

• Струя воды должна быть «мягкой», т.е. при попадании в нее предмета не должно возникать большого количества брызг в разные стороны, а водяной поток должен обволакивать предмет. Это главное условие легкого и успешного вымывания посуды и кухонной мебели, т.к. «жесткая» струя имеет только «локальную ударную силу».
• Поток воды должен быть достаточный для успешного смывания активных моющих средств, но не столь великим, чтобы создавать разбрызгивание воды в разные стороны. Аэратор для смесителя – это в некоторой степени ограничитель потока, т.к. его воздействие на воду позволяет получить одинаковые успешные результаты при снижении расхода воды в два раза, при этом визуальное восприятие потока воды сохраняется.
• Качество воды по вкусу и воздействию на живые организмы напрямую зависит от насыщения в ней кислорода и выветривания обеззараживающих соединений хлора, что невозможно выполнить на достаточном уровне на насосных водопроводных станциях. Аэратор для смесителя активно исправляет эту ситуацию, насыщая водный поток кислородом и способствуя выветриванию хлорных составляющих.

Вывод: аэратор позволяет создать более эффективную струю воды со снижением ее расхода и повышением ее качества, значит, в интересах потребителя не демонтировать его, а чаще следить за его техническим состоянием.

Устройство и отличия аэраторов

Для смесителей используются аэраторы множества модификаций и типоразмеров, но общее их устройство основано на нескольких сеточках с резиновыми или силиконовыми прокладками, при этом узел может изготавливаться из разных материалов:

• Металлические сеточки – самые простые и дешевые конструкции, представляющие собой в большинстве случаев простой рассекатель потока воды. Металл под воздействием потока воды, воздуха и механических примесей достаточно быстро разрушается до откровенных ржавых дыр.
• Полимерные аэраторы – достойное качество за приемлемую цену, при этом их конструкции бывают от простых сеток-рассекателей до сложных «туннельных» конструкций. Способность полимера легко формоваться и обрабатываться используется для выпуска любой сложности конструкций, при этом материал отлично выдерживает любые разрушающие воздействия водопроводного потока.
• Аэраторы для смесителей из цветных металлов (латунь, бронза) и керамики – высококачественные и дорогие узлы, т.к. их изготовление требует больших затрат. Но стоимость их компенсируется эффективным воздействием на воду с длительным сроком эксплуатации.

Стоит отдельно отметить, что существуют оригинальные конструкции аэраторов с особенными функциями:

• Поворотные или регулируемые, у которых можно изменить степень рассечения водяного потока.

• Вакуумные со сложной системой аэрации воды, позволяющей снизить ее расход в 4 и более раза за счет наполнения кислородом без потери смывающей эффективности.

• Аэраторы со светодиодной подсветкой, которые «окрашивают» воду в зависимости от ее температуры в голубой или розовый цвет, при этом устройство не требует электрического питания, т.к. функционирует от собственного турбинного генератора.

Обслуживание аэраторов

Так как аэраторы в определенной степени выполняют функцию встроенного механического фильтра, для смесителей, то без периодического его обслуживания, т.е. чистки, просто не обойтись. Очищение аэратора выполняется в обобщенных операциях:

• Демонтаж или выкручивание из смесителя узла, для чего понадобится специальный слесарный ключ. Зачастую аэратор можно выкрутить просто от руки, но если он давно не разбирался, то без ключа не обойтись, при этом откручивать узел необходимо обязательно через плотную бумагу или резинку, что избавит от механических повреждений декоративно-защитного напыления.
• Полная разборка на составляющие и промывка их в воде. Продувка отверстий и ходов аэратора воздухом.
• При обнаружении на деталях аэратора и тем более в их отверстиях сильного несмываемого налета солевых отложений очистку необходимо провести химическим способом. Попытка очистки механическим способом металлической щеткой выводит узел из строя.
• Обратная сборка и установка аэратора должна выполняться с правильной расстановкой деталей и уплотняющих прокладок, любое химическое и механическое воздействие на которые недопустимо во избежание их разрушения. Рекомендуется вкручивать аэратор для смесителя от руки, при этом, если вы сомневаетесь в том, что запомните последовательность размещения деталей узла, то воспользуйтесь методом зарисовки или сопутствующей инструкций к крану.
• При потере эластичности уплотняющих прокладок рекомендуется их заменить.

Что такое аэратор смесителя и для чего он нужен

Аэратор смесителя — это специальная насадка на изливе смесителя, которая рассеивает струю воды, а у некоторых производителей (как пример, Hansgrohe) подмешивает воздух в воду, тем самым обеспечивая бо́льшую мягкость подачи воды. Вопреки расхожему мнению, эта насадка не предназначена для фильтрации воды от крупных частиц и экономии воды. Но, обо всем по порядку.

Конструкции аэраторов могу различаться в зависимости от материала производства. Классическая модель состоит из:

1. Резиновой уплотнительной шайбы (она же прокладка)
2. Ограничителя напора
3. Смешивающей части
4. Втулки-патрона (которая держит смесительную часть)
5. Сетки
6. Корпуса (в который помещаются все вышеперечисленные элементы, кроме прокладки)
7. Внешней части

Материалы из которых делают аэраторы

Самым большим и существенным отличием помимо форм аэраторов является материал, из которого он выполнен. На сегодняшний день аэраторы изготавливаются из трех видов материала:

Металлические

Менее пригодные для использования аэраторы ввиду их непрактичности. Внизу такой модели расположена сетка, на которой со временем образовывается налет от известковых отложений и солей.

Пластиковые

Такие аэраторы, по сравнению с металлическими, медленнее забиваются и проще чистятся. Самый распространенный вариант на сегодняшний день.

Керамические

Сложнее в производстве и более дорогостоящие, но при этом самые надежные. Они практически не забиваются и не портятся со временем.

Для чего нужен аэратор

Об основной задаче аэратора воды можно догадаться исходя из названия. Он служит для смешивания воды с воздухом, тем самым смягчая струю воды. Также он позволяет усилить ее напор при том же давлении.

Все современные производители используют аэратор в производстве всех моделей смесителей, за исключением лишь каскадных смесителей, в конструкции которых, в принципе, не должен использоваться аэратор.

Без аэратора

С аэратором

Не все аэраторы сберегают воду

Распространенное заблуждение заключается в том, что аэраторы сокращают расход воды за счет смешивания ее с воздухом. Это не совсем так.

Журналисты провели небольшой эксперимент, в котором они купили несколько видов аэраторов (по заявлению производителя — водосберегающих) и сравнили количество набранной воды в течение 10 секунд с купленными насадками, со стандартной и без аэратора.

Результаты показали, что только один четырех экземпляров сократил расход воды в половину. Остальные же не то чтобы заметно сократили расход воды, а не уменьшили его вовсе (разница между результатами на уровне погрешности).

Причем, внешне аэратор, действительно сберегающий воду, ничем не отличается от стандартной насадки.

Обычный аэратор

Водосберегающий аэратор

Аэратор — не фильтр

Еще одним заблуждением можно назвать склонность некоторых считать, что аэратор фильтрует воду от крупных частиц и отложений соли. Это также неверно.

Да, аэратор часто забивается известковыми отложениями, но так быть не должно. Ввиду этого, многие считают, что смесители с аэраторами не подходят под наши условия воды. Но на самом деле, в доме должен стоять фильтр как минимум для грубой очистки воды (он же предфильтр).

Желательно, также, иметь дополнительный фильтр для питьевой воды на трубах, подающих воду к смесителю на кухонной мойке, который предоставляет питьевую воду на выходе (постфильтр). Это необходимо потому, что предфильтр защищает только от крупных частиц ржавчины, осадков и песка.

Фильтр грубой очистки (предфильтр)

Фильтр тонкой очистки (постфильтр)

Аэратор для крана: что это такое и как его выбрать

Содержание:
Аэратор для крана: зачем он нужен
Как работает аэратор воды на кран
Какие бывают аэраторы: классификация

В очередной раз, бороздя просторы интернета, наткнулся на одну уникальную рекламу, обещающую людям за пару десятков долларов снизить потребление водопроводной воды в два раза. Заинтересовался потому, что понимаю в четности таких обещаний. Каково же было мое удивление, когда в продаваемом «экономителе воды» я узнал обыкновенный аэратор, реализуемый в свободной продаже на любом рынке или в строительном магазине по цене 2-3$ за штуку. В этой статье вместе с сайтом vannaja.net мы поговорим об этом «экономителе воды» – разберемся с его устройством, принципом работы, разновидностями и расскажем, как самостоятельно установить его на смеситель.

Водосберегающий аэратор фото

Аэратор для крана: зачем он нужен

Если хорошенько разобраться с устройством смесителя, то на его носике можно найти маленькую штучку, накрученную с помощью резьбы, которая по своей сути и является аэратором воды. Для чего он нужен? Как утверждают продавцы экономителей, последние предназначены для снижения расхода воды за счет смешения струи жидкости с воздухом. Если при обычных условиях через полностью открытый кран каждую минуту вытекает около 15л воды, то пропуская жидкость через аэратор, ее расход снижается до 6-8л в минуту, и напор при этом не снижается.

Это еще не все, на что способен водосберегающий аэратор – в качестве побочного эффекта его использования вы получаете три дополнительных бонуса.

• Снижается уровень шума исходящей из крана струи воды – множество мелких пузырьков воздуха как бы смягчают ее падение.
• Благодаря все тем же воздушным пузырькам снижается количество брызг, образующихся в результате столкновения потока жидкости с чашей сантехнического прибора.
• Вы получаете дополнительный фильтр грубой очистки, которым, как правило, оборудуются все аэраторы без исключения. Они являются составной частью устройства и служат для защиты тонких его протоков от загрязнения мусором, который содержится в водопроводной воде.

На мой взгляд, это не так уж мало для такого, казалось бы, незначительного на первый взгляд устройства.

Водопроводный аэратор для смесителя фото

Как работает аэратор воды на кран

Устройство аэратора не является сложным – его можно даже назвать очень простым. Как правило, его изготавливают из трех основных частей – корпуса, небольшого картриджа и уплотнительной прокладки, которая обеспечивает герметичную установку. Весь секрет этого устройства заключается в небольшом картридже, а вернее в его строении – он может изготавливаться по двум схемам.

1. Щелевой аэратор. Образование водно-воздушной смеси в этих устройствах осуществляется благодаря небольшому диску с прорезями – проходя сквозь тонкие щели и врезаясь в отклоняющий диск, вода как бы разбивается на мелкие капли, благодаря чему происходит ее смешивание с воздухом. Впоследствии образованная струя пропускается через рассекатель, который стабилизирует ее поток.
2. Дисковый аэратор с отражателем. Этот аэратор работает несколько иначе – для начала вода с помощью диска, имеющего мелкие отверстия, разделяется на тонкие струи, которые для смешивания разбиваются о специальный отражатель. Роль рассекателя, стабилизирующего поток воды, в этих устройствах играет металлическая сеточка.

   Аэратор воды на кран фото

В принципе и тот и другой способ получения водно-воздушной смеси является одинаково эффективными, в результате чего они используются современными производителями смесителей, как говорится, без разбора.

Принцип работы аэратора для крана можно увидеть в видео.

Какие бывают аэраторы: классификация

По большому счету, аэраторы не различаются особым разнообразием видов и форм – классифицировать их можно всего по трем признакам: устройству, с которым мы уже разобрались; материалу, из которого их изготавливают, а также некоторым технологическим особенностям.

В зависимости от материала, используемого для изготовления корпуса аэраторов, их можно разделить на следующие виды.

1. Аэратор из прессованного алюминия – самый плохой вариант, обладающий массой недостатков. Корпус таких аэраторов хрупкий и ломается даже при незначительных механических нагрузках на него. Он окисляется и прикипает к смесителю, что усложняет решение вопроса, как снять аэратор со смесителя, не сломав его. Подобными устройствами оборудуют самые дешевые и некачественные смесители.
2. Пластиковые. Такие аэраторы также трудно назвать долговечными, но, в отличие от предыдущих, они хотя бы не прикипают к носику смесителя и в любой момент могут быть легко откручены от него без всяких проблем. Единственное, что не любят такие аэраторы из пластмассы, так это воздействия на них все тех же механических нагрузок – пластик, как и силумин, попросту ломается. В большинстве случаев пластиковый аэратор покрывается напылением и становится практически не отличимым от корпуса смесителя.
3. Латунные аэраторы. Это самые надежные и долговечные изделия подобного назначения – они практически не ржавеют и отлично выдерживают любые нагрузки.

В качестве альтернативного материала для изготовления аэраторов некоторые производители используют нержавеющую сталь, которая так же, как и латунь, является отличным и долговечным материалом.

Как снять аэратор со смесителем

Что касается технологических особенностей данного устройства, то здесь их можно разделить на целых четыре подвида. По способу установки аэратора на смеситель их можно разделить на такие виды.

1. Внутренний аэратор для смесителей – он имеет наружную резьбу и вкручивается внутрь носика.
2. Наружный аэратор – в отличие от предыдущего, его корпус оснащен внутренней резьбой и навинчивается на носик смесителя, на котором нарезана наружная резьба.

По наличию у аэратора дополнительных возможностей аэраторы бывают поворотными и с подсветкой.

• Поворотный аэратор для смесителя – в определенном роде его можно назвать гибким. Некоторые продавцы именуют его удлинителем носика с аэратором. Он изготовлен в виде небольшого гибкого шланга, что позволяет движением руки направлять поток воды в ту или иную сторону. Еще один вариант подобного устройства выполнен в виде двух частей, соединенных между собой шарниром – он не имеет кусочка гибкого шланга. В большинстве случаев такие аэраторы устанавливаются на смесители для биде.
• Аэратор для смесителя с подсветкой. Как хотите, так и расценивайте – лично я предпочитаю считать такой аэратор ничем иным, как игрушкой или забавой. Установив такой аэратор, вы получаете подсвеченный поток воды. Да, красиво, но полностью бесполезно. Поиграетесь какое-то время, а потом надоест – кстати, подсветка включается в том момент, когда через насадку начинает течь вода.

  Аэратор с подсветкой для смесителя фото

–

← Комоды для ванной комнаты: основные виды и их особенности, рекомендации по выбору
Вешалка для полотенец в ванную: разновидности, преимущества и способы установки →

Аэратор для смесителя — что это такое, подходит ли для экономии воды, отзывы

Те, кто далек от житейских проблем, впервые увидев аэратор, интересуются: «Что это такое?». Аэратор для смесителя – простое и удобное устройство, которое в народе называют рассеивателем или рассекателем воды. Он используется для очистки водопроводной воды от мелкого механического мусора, обогащения ее кислородом и экономии потребления. Представляет собой насадку, которая фиксируется на носике излива смесителя. Если учесть многочисленные отзывы потребителей, то можно сказать, что устройство зарекомендовало себя с положительной стороны.

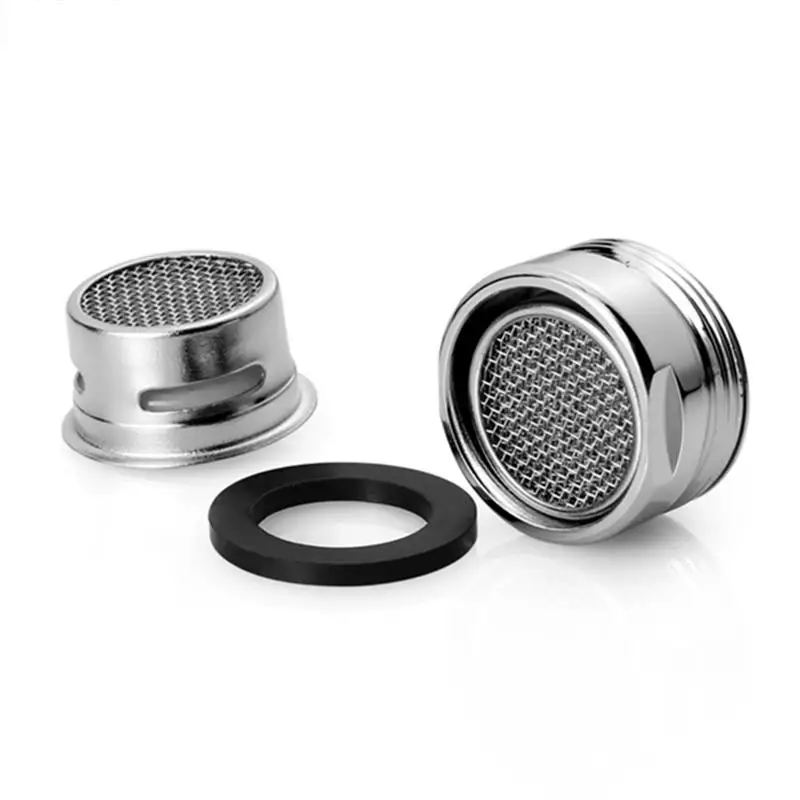

Конструкция аэратора

Аэратор – насадка на смеситель, состоящая из нескольких элементов:

1. Основа.
2. Прокладка из резины.
3. Сетчатые фильтры.

Устройство аэратора

Корпус насадки может быть выполнен из пластика. Такая конструкция долго не прослужит. Прессованный металл – неплохой вариант, но подвержен образованию ржавчины. При выборе аэратора лучше отдать предпочтение латунным конструкциям. Это качественный и надежный материал, который широко применяется в сантехнике.

Внимание! Уделите внимание способу фиксации аэратора. Устройства бывают с внутренней и внешней резьбой.

Принцип работы насадки заключается в том, что вода, смешиваясь с кислородом, на выходе образует пенную струю. При этом давление остается постоянным, а расход воды снижается в несколько раз. Аэратор способствует выветриванию запаха хлора и очищает воду от посторонних примесей.

Преимущества и недостатки рассекателя воды

Положительных сторон у аэратора гораздо больше, нежели отрицательных. К ним относят:

• снижение расхода воды и как следствие, экономия денег: аэратор позволяет уменьшить потребление воды в несколько раз.
• снижение уровня шума потока воды. Это объясняется тем, что вода, смешанная с воздухом не создает рокота.
• простота конструкции. Нет необходимости вызывать мастера, с установкой справится любой человек.
• можно использовать как простейший фильтр.
• регулировка струи воды.

Аэратор позволяет осуществить предварительную очистку воды

• насыщение воды кислородом.
• выветривание хлора.
• довольно низкая стоимость насадки.

Недостатков у этих устройств всего два:

• необходимость частой замены устройств.
• набор воды в емкости займет больше времени.

Уход за аэратором: чистка и замена

Чтобы аэратор для смесителя работал должным образом, необходимо поддерживать его в чистоте. Для этого вам понадобится периодически чистить насадку.

Аэратор нужно регулярно чистить, иначе напор воды значительно снизится

В каких случаях необходимо чистить аэратор?

1. Уменьшение напора воды.
2. Отсутствие шипения текущей водопроводной воды.

Если неполадки аэратора совпадают с вышеуказанными показаниями, то устройство нужно почистить или заменить.

Чистка аэратора: пошаговая инструкция с фото

• Открутите аэратор. Для этого понадобится слесарный ключ. Захватите кран ключом и поверните по часовой стрелке.

Совет. Чтобы избежать царапин на смесители, оберните пассатижи изолентой.

• Вытащите прокладку из резины и визуально оцените ее состояние.

Откручивать аэратор нужно очень осторожно, чтобы не повредить устройство

• Разберите рассекатель, вытащив всего элементы поочередно.
• Промойте все части под струей воды. Фильтр очистите при помощи иглы.
• Несмываемый налет и отложения на устройстве нужно удалить. Аэратор опустите в моющее средство или столовый уксус.
• Когда устройство очищено, все детали собирают воедино в порядке обратном разбору.

Замена производится просто. Достаточно открутить старый аэратор ключом и установить на смесителе новый.

Отзывы потребителей

Мнения потребителей об аэраторе для смесителя сильно разнятся. Одни утверждают, что прибор действительно помогает сэкономить воду и снизить расходы на ЖКХ, а другие попросту считают устройство подделкой.

Засор аэратора

Настоящие рассеиватели струи воды обладают рядом положительных качеств. Они препятствуют попаданию мелких частиц в питьевую воду, обогащают ее кислородом, выветривают хлор, экономят воду, а некоторые обладают антибактериальным действием.  Но к сожалению, на рынке часто можно встретить устройства, которые являются подделкой. Они не соответствуют в полной мере указанным выше стандартам, а их срок службы намного меньше, нежели оригинальных аэраторов.

Внимание! Настоящий аэратор не будет стоить подозрительно дешево. Качественный товар всегда имеет соответствующую стоимость.

Использование аэратора для смесителя не так распространено, как, например, фильтра питьевой воды. Тем не менее это устройство имеет большой функционал. Одним из самых весомых преимуществ является экономия воды. Аэратор снижает ее расход в несколько раз. Тем, кто еще не пользовался рассекателем воды трудно поверить в это, но водосчетчики подтверждают факт экономии. Приобретя качественный аэратор, вы сможете ежемесячно экономить на воде до 50%. Согласитесь, зачем переплачивать, если можно платить меньше?

Аэратор для смесителя: видео

Установка аэратора: фото

Аэратор для смесителя. Виды и типы. Устройство и применение

Аэратор для смесителя – это специальная насадка, устанавливаемая на водопроводный смеситель с целью снижения расхода воды. Такое устройство насыщает обедненную вытекающую водную струю воздухом, благодаря чему она сохраняет напор.

Какие задачи решает аэратор для смесителя

Применение данного устройства позволяет выполнять сразу несколько положительных функций:

• Уменьшать разбрызгивание.
• Насыщать воду кислородом.
• Ускорять выветривания хлора.
• Останавливать твердые частицы.
• Снижать шум потока.
• Сокращать расход воды.

Аэратор устанавливается на выход водопроводного смесителя вместо имеющейся там сеточки, которая выполняет аналогичную функцию, но менее эффективно. Применение данного устройства позволяет сохранить хороший напор воды, что невозможно, если открывать поток легким поворотом крана. Фактически смеситель выдает полноценную струю, эффективно смывающую грязь, но с меньшим количеством самой воды.

Устройство аэратора

Прибор имеет очень компактные габариты и может отличаться различными вариантами исполнения. Базовая конструкция предусматривает небольшой металлический корпус, сделанный в виде короткой трубки. Внутри нее закрепляется сеточка, которая и замедляет поток воды, насыщая ее воздухом. Также прибор оснащается уплотнительными кольцами, обеспечивающими герметичность соединения с водопроводным краном.

Такие устройства могут предусматривать различные способы подключения к смесителю. Аэратор может иметь внутреннюю или наружную резьбу. Это очень важный параметр, на который необходимо обращать внимание при подборе. Даже если корпус и имеет соответствующий диаметр, то наружная резьба не подойдет к смесителю, у которого предусмотрена установка внутреннего аэратора.

Аэратор для смесителя может иметь различный диаметр, что нужно учитывать при покупке устройства. Обычно прибор приобретается для установленного смесителя, поэтому чтобы не ошибиться, лучше всего выкрутить уже имеющуюся на конце крана сеточку. Если нет желания ее нести с собой в магазин, то диаметр следует сравнить с монеткой и запомнить ее номинал. В этом случае в магазине можно ориентироваться уже по монете, и выбрать аэратор гарантированно подходящих параметров.

Аэраторы могут изготовляться из различных материалов, таких как нержавеющая или хромированная сталь, цветные металлы, пластик или керамика. Последний материал является самым долговечным, но и дорогим.

Сфера применения и необходимая производительность для разных задач

Аэратор применяется для установки на кухонную мойку или раковину в ванную комнату. Такой прибор будет неуместным на смесителе самой ванны, поскольку в этом случае замедлится скорость ее заполнения. В противном случае горячая вода уже начнет остывать, пока будет набран нужный объем.

Аэраторы отличаются между собой по эффективности замедления потока воды. Для кухни рекомендовано использовать устройства, которые способны замедлять поток на выходе до 3-5 л/мин. Этого более чем достаточно для мытья посуды. Набирая воду с такой скоростью в кастрюлю, долго ждать не придется.

Для рукомойника в ванную комнату устанавливают аэраторы, которые замедляют поток до 1,7 л/мин. Этого вполне достаточно для мытья рук, бритья и чистки зубов. Кроме того такой поток позволит осуществлять ручную стирку.

При выборе аэратора для смесителя существуют и определенные ограничения по его производительности. Так, если горячая вода греется с помощью газового котла или колонки, то для включения разгорания газа необходимо соблюдение хорошего напора. В этом случае сильно замедляющий аэратор не позволит газу загораться, поэтому теплая вода не пойдет. В связи с этим при желании воспользоваться подобным оборудованием для экономии, необходимо подбирать устройство с проходимостью больше 4 л/мин.

Данный показатель является условным, поскольку различные газовые колонки и котлы имеют свои требования к напору выхода воды для запала газа. Чтобы купленный аэратор не оказался бесполезным, лучше выбирать устройство с возможностью регулировки. В идеале, чтобы она позволяла настраивать поток от 3 до 8 л/мин. Устройство с фиксированным потоком должно иметь показатель проходимости 4,5 л/мин.

Виды аэраторов

Казалось бы, столь простой по принципу действия прибор вряд ли может предлагаться разнообразным ассортиментом, но многие производители смогли удивить, разработав особые виды аэраторов.

Подобные устройства можно разделить на несколько разновидностей:

• Обыкновенные.
• Регулируемые.
• Вакуумные.
• Поворотные.
• С подсветкой.

Обыкновенный аэратор для смесителя является самой бюджетной базовой конструкцией. Именно такие устройства обычно и устанавливаются на смеситель с завода. Они имеют фиксированную производительность, что является главным недостатком.

Регулируемые аэраторы являются практически полной копией обыкновенных устройств, но подразумевают возможность настройки скорости потока. Такие приборы позволяют отрегулировать наиболее подходящую скорость выхода воды, чтобы комфортно мыть посуду, руки, чистить зубы и выполнять прочие функции.

Вакуумный аэратор для смесителя немного выше стандартных конструкций, но не выглядят слишком габаритным. Такие приборы сначала ужимают поток воды, выходящий из смесителя, после чего способствуют его очень эффективному насыщению воздухом. Благодаря этому такие аэраторы обеспечивают большую экономию воды.

Поворотные аэраторы являются самыми габаритными. Их особенность заключается в возможности изменения уровня наклона выхода потока. Кроме данных свойств, такое оборудование зачастую имеет функцию переключения от одинарной струи к дождевалке. Такие устройства используются только на кухонных мойках. Ими очень удобно мыть посуду, особенно если используется жесткий неповоротный смеситель. В этом случае аэратор обеспечивает определенную подвижность.

Одним из самых необычных является аэратор с подсветкой. Он светит на выходящую водяную струю синим, зеленым или красным цветом, что зависит от температуры воды. Синим окрашивается холодная струя, зеленым подсвечивается теплая комфортная вода, а красным очень горячая. Благодаря этому можно не прикасаясь определить – подходит температура или нет. Такие приборы не требуют подключения к электрическому питанию. Они оснащаются встроенной турбиной, которая сама вырабатывает электричество для питания осветительных светодиодов.

Как проверить эффективность аэратора

До момента покупки проверить работает устройство эффективно или нет невозможно. Но поставив его на кран экономию воды можно заметить сразу же, причем точно. Достаточно сначала просто полностью открыть смеситель без аэратора и подставить емкость, чтобы засечь время ее заполнения. После этого нужно установить аэратор, и также открыв на всю заполнить емкость, измерив потраченное на это время. Полученная разница и покажет – насколько эффективным является аэратор для смесителя.

Производители могут указывать, какую фактическую производительность имеет их прибор, но это весьма условный показатель.  Он в первую очередь зависит от напора в трубопроводе. Если давление очень большое, то даже если аэратор рассчитан на выдачу 2 л/мин, он все равно будет пропускать больше.

Похожие темы:

что это, виды свойства и назначение

Аэратор для экономии воды и не только

В России эти опции для кранов появились достаточно недавно. Нельзя сказать, что путь их к популярности был легок и безмятежен. Воспринимаемые поначалу только лишь как дополнительный фильтр, очень часто уже после установки крана на кухне или в ванной они демонтировались и дополняли набор ненужных в хозяйстве вещей. Однако технический прогресс и стремление к комфорту все активнее прокладывают себе дорогу, и сегодня аэратор для смесителя превратился уже в обязательный атрибут систем водоснабжения.

Что такое аэратор

Наверняка, тот кто хотя бы раз останавливал свой взгляд на бытовых кранах или смесителях, обращал внимание на некую деталь которой они заканчиваются.

Поспешим уверить, что выполняемая ими роль фильтра — лишь одна из задач, поставленных перед данными устройствами. Главное предназначение их — изменять структуру исходящей струи. Так, благодаря аэраторам на выходе можно получить:

• Объемную струю без брызг;
• Интенсивный поток;
• Многочисленные мелкие струи.

Данные варианты могут быть, как единственными возможностями аэраторов, так и одними из набора. Все зависит от модели и, как следствие, — стоимости.

В большинстве своем аэраторы имеют цилиндрическую форму, хотя в угоду полета мысли дизайнеров или гармонии с тем или иным стилем кухонь, ванных или иных помещений могут иметь и довольно замысловатую геометрию.

Аэратор для смесителя: что там у него внутри?

Современные модели насадок на кран представляют из себя достаточно сложную конструкцию. Однако, каждая сборочная единица имеет свое предназначение, а отсутствие одной из них — серьезно нарушает функциональность всего устройства. Выделим среди них следующие:

• Корпус;
• Фильтр грубой очистки;
• Смеситель воды с воздухом;
• Делитель;
• Уплотнительные втулки, кольца, прокладки.

Корпуса аэраторов могут быть изготовлены из самых различных материалов: от классических черных или цветных металлов до современных полимеров.

Логично признать, что металлические — самый доступный и дешевый вариант корпусов. Для придания товарного и эстетического вида они могут иметь различные гальванические покрытия:

• Хром;
• Никель;
• Цинк.

На заметку Металлическая природа корпусов мало спасает их от карбонатных отложений, образования ржавчины или окисления. Это предопределяет им малый срок службы или укорачивает период технического обслуживания.

Одним из самых уязвимых мест корпусов является их крепление к крану, а именно резьба. Она бывает внутренняя и наружная. Наиболее часто употребимыми считаются диаметры от 16 до 26 мм. К редким можно отнести на 12 и 28.

На заметку

Если аэратор для смесителя приобретается отдельно — следует обратить особое внимание на тип резьбы — наружная или внутренняя. Это оградит вас от поиска переходника или необходимости обмена уже купленной вещи.

Важно!

Установку устройства нужно производить специальным инструментом — рожковым или разводным ключом. Использование плоскогубцев чревато нарушением целостности губок, повреждением защитного покрытия или даже самого корпуса. Не стоит допускать и чрезмерной затяжки насадки. Сжатая до предела прокладка (равносильно, как и недожатая) — прямой путь к появлению течи.

Если, устанавливая металлический аэратор, — не обойтись без переходника, — следует помнить, что его материал должен совпадать с материалом насадки. Это исключит визуальную дисгармонию и замедлит химическую реакцию между разнородными металлами.

Фильтры грубой очистки предназначены для задерживания твердых фракций, находящихся в воде. Обычно они представляют собой одну или несколько мелко ячеистых сеточек.

Факт Если водоснабжение вашего дома или квартиры на входе не имеет системы фильтрации — чистка данных сеточек должна иметь статус систематических и обязательных мероприятий. Это обеспечит не только полноценный поток, но и общий комфорт пользования кранами и смесителями.

Смеситель воды и воздуха основан на объединении потока воды с частичками воздуха. Это происходит за счет доступа в разряженное пространство аэрочастиц через специфические прорези в корпусе аэратора. Разряжение наступает благодаря направленному потоку. Воздушно-капельная смесь при этом не только улучшает структуру, но и способна принести экономию по воде до 20-25% против систем, где аэраторы отсутствуют.

Делители — еще одна немаловажная составляющая в конструкции аэраторов. Так, проходящий через него поток может подаваться, как в виде моно струи, так и в виде множественного сообщества их тонких «собратьев». Второй вариант считается более эффективным при мытье посуды, меньше разбрызгивает и активнее взаимодействует с моющими средствами. Из недостатков мелких струй можно отметить более медленный набор воды в ту или иную емкость.

Кстати

Смешивать частицы воды с воздухом — вообще и с кислородом — в частности — основная задача приспособлений под названием «аэратор» для кранов и смесителей. Отметим, что данное понятие существует и в земледелии, и в борьбе с сорняками и даже в геологии.

На заметку Обычно аэраторы имеют возможность переключения режимов струи, однако быстросъемные модели могут быть и «узкоспециализированными».

Конструктивно насадка на кран представляет из себя сетку с различным количеством (и диаметром) отверстий. Самый популярный материал для их изготовления:

• Пластик;
• Прессованный алюминий;
• Черный или нержавеющий металл.

Отметим, что помимо насадок в которых присутствует достаточное количество сборочных единиц, имеют место и неразборные. Они при существенном ухудшении качества аэрации элементарно подлежат замене.

О многообразии насадок на кран

Самым простым аэратором в плане конструкции можно назвать банальную насадку в душе или на садовой лейке. Для кранов и смесителей они конечно же более компактны и крепятся к ним резьбовым соединением. Импровизацией здесь может быть резиновая трубка с распылителем воды на конце, которую можно надеть на кончик крана.

Весьма практичными считаются устройства с возможностью поворота. Шарнирное соединение позволяет перенаправлять поток воды на 360 градусов по горизонтали и на 45 градусов по вертикали.

Из более сложных конструкций можно назвать приспособления со встроенными элементами питания и датчиками температуры. Благодаря им, человек получает световую индикацию (те или иные горящие лампочки) в зависимости от температуры воды в кране.

Продолжая тему используемых аэраторов, отметим, что в настоящее время данные устройства нашли применение не только в быту, но и на производстве. Принцип действия у них мало чем отличается, а повышение производительности и эффективности — достигается исключительно за счет увеличения размеров.

Как выбрать аэратор для смесителя

Благодаря конкуренции и рыночным отношениям, сегодня аэраторы для смесителей представлены в достаточном ассортименте. При этом большинство производителей предлагают, как бюджетные образцы, так и модели из дорогого сегмента.

Традиционно в мире сантехники заслуживают внимания устройства финского производства. Гарантия качества, современный внешний вид и функциональность обязывают их иметь достаточно высокую стоимость, но это, безусловно, нельзя отнести к недостаткам.

Высокую популярность у потребителей демонстрируют модели, произведенные во Франции, Чехии и Польше. Широкий выбор цветового исполнения, различные материалы и пятилетняя гарантия — вот неполный список на которые потребитель обращает внимание в первую очередь.

Говоря о дорогих моделях, не стоит сбрасывать со счета и бюджетные варианты насадок на краны и смесители. Отметим, что на срок эксплуатации, как дорогих, так и дешевых образцов первоочередное значение имеет качество воды.

Именно этот фактор рабочей среды на 90% определяет срок службы аэраторов или межсервисный интервал их обслуживания. Уход здесь сводится к периодической чистке всех составных частей, замене (при необходимости) прокладок, сеточки-делителя или переходника.

Важно!

Не следует для чистки металлических поверхностей прибегать к абразивным материалам, а полимерных — к особо активным химическим веществам. Это ускорит выход из строя всего устройства и послужит ухудшению его внешнего вида.

Стандартный срок, при котором аэратор качественно справляется со своими обязанностями составляет от трех месяцев до полугода. В ту или иную сторону этот срок могут сдвинуть:

• Интенсивность использования;
• Качество воды;
• Аккуратность эксплуатации.

А если своими руками

Даже при всей сложности конструкции устройств, описанных выше, можно попробовать самостоятельно сделать аэратор для смесителя, который в достаточной мере будет выполнять свои обязанности.

Отметим, что в ценах сегодняшнего дня стоимость фирменных (заводского исполнения) аэраторов находится в диапазоне от двух до двадцати долларов, а значит решение сделать нечто приличное своими руками можно расценить, как хобби или желание испытать себя в качестве конструктора, технолога и механика-сборщика одновременно.

Не только на смеситель

На протяжении всей статьи автор придерживался темы использования аэраторов исключительно для смесителей, расположенных в ванной или на кухне. Однако испытать на себе нежность водно-кислородной смеси, получить заряд бодрости или сеанс расслабления от водной процедуры поможет насадка, установленная на душ.

Вы любите купаться под душем, но вас огорчают показания счетчика? Теперь вам можно не думать об своем расточительстве — аэратор принесет вам экономию. Вы не любите забрызганные водой пол, стены и потолок? Тогда установите на душ аэратор и забудьте об этом дискомфорте.

В вашем водопроводе жесткая вода и мытье часто напоминает бесполезную трату шампуня и геля? Запомните, с аэратором вы получите обильную пену, качественное купание и обязательно хорошее настроение от большой или малой водной процедуры.

Итог

В нашей жизни существует немало вещей, призванных внести в нее комфорт и удобство. Одним из них считается аэратор для смесителя. Воздушно-пузырьковая смесь, которую они производят, — более эффективна при мытье посуды, активнее вступает в реакцию с моющими средствами, приятна для восприятия руками, исключает активное разбрызгивание, придает комфорт журчанию и заботится о бюджете человека.

Искусно подобранный вариант может стать еще и эффектной частицей кухни или ванной. Имея в своем арсенале домашних помощников такое устройство, вы получаете дополнительную степень очистки воды из крана, а это напрямую относится к вашему здоровью. А на здоровье, как говорится, экономить нельзя. При любом варианте аэратор на смеситель будет стоить меньше, чем польза и позитив, который они подарят взамен своему владельцу.

Проблема с аэрацией? Правильный смеситель может быть всем, что вам нужно

Сорен Расмуссен

Внешний вид может быть обманчивым. На первый взгляд может показаться, что в резервуаре для сточных вод происходит интенсивная аэрация, но на самом деле иногда происходит очень мало того, что полезно для процесса.

Устаревшее оборудование, такое как старые аэраторы поверхности, может создать «танцующий резервуар» с большим количеством шума и пузырей, но этот тип оборудования способен аэрировать только верхнюю часть резервуара — часто всего 20 процентов от объема. полный объем.Таким образом, несмотря на все бурлящие потоки, твердые частицы могут оседать и оседают, в результате чего на дне резервуара образуются неприятные зараженные твердые частицы.

Когда было выявлено нарушение разрешений на сброс или проблема с запахом, сценарий танцующего резервуара для сточных вод, кажется, становится еще более безумным. Имеется тенденция расходовать больше энергии, что увеличивает нагрузку на счета за коммунальные услуги. Кроме того, такая практика представляет собой ненужную трату энергии и все же приводит к плохо осаждающемуся шламу.

Предполагаемая проблема с аэрацией часто не имеет ничего общего с подобным; это просто потребность в эффективном и подходящем смесителе. Когда много лет назад оборудование для аэрации было впервые установлено в резервуарах для сточных вод, первоначальная конструкция могла обеспечить необходимый баланс, но производственные требования, новые технологические процессы и законодательство неизбежно привели к изменению условий.

Нас часто вызывают для решения проблем со сточными водами, вызванных изменениями производственных линий, которые увеличили биологическую нагрузку.Также могут возникать проблемы, вызванные повышением температуры, сезонными нагрузками, минимизацией производственных отходов или улучшениями и дополнениями к процессам добычи и сбыта. Поскольку аэрация и перемешивание жизненно важны для здорового процесса очистки, лучше всего регулярно проверять элемент сточных вод как часть всего производственного процесса, чтобы постоянно получать полностью перемешанный и правильно вентилируемый резервуар.

Недостаточная аэрация так же проблематична, как и чрезмерная аэрация. Низкое содержание растворенного кислорода (DO) в резервуаре и сниженная биологическая активность будут приводить к образованию объемного осадка, неприятным запахам и, в конечном итоге, к несоблюдению разрешений на сброс.Недостаточная аэрация также может быть вызвана изменениями условий, например, ХПК / загрузкой аммиака и повышением температуры в резервуаре.

Работая с Roquette America, производителем крахмальных продуктов, сиропов и полиолов (сахарных спиртов), мы увидели, как использование системы диффузионного воздуха (подаваемой большими воздуходувками) означает постоянную очистку и замену мембран диффузоров. Это включало значительные расходы на найм водолазов для входа в резервуары и выполнения технического обслуживания, чтобы не прерывать круглосуточную работу.Установка самовсасывающей системы аэрации, включающей мощные чопперные насосы, позволила полностью избавиться от засорения и получить гомогенную смесь для более эффективного переноса воздуха в воду. Только счета за электроэнергию в Roquette были сокращены на 30 процентов, а постоянное трудоемкое техническое обслуживание теперь стало простым, экономичным требованием раз в год.

Как и в случае с Roquette, основное внимание следует уделять оптимальной конфигурации аэраторов и смесителей для максимальной обработки при минимальном техническом обслуживании и потреблении энергии.Гидравлическое перемешивание в резервуаре будет зависеть от нескольких факторов, а не только от геометрии резервуара, его размеров и компоновки. Необходимо учитывать фактическую мощность гидравлического перемешивания, обеспечиваемую аэраторами, а также такие проблемы, как скорость подметания пола более 0,8 футов / сек, которые необходимы для предотвращения оседания твердых частиц, которые приводят к образованию аноксичных или анаэробных карманов.

На некоторых предприятиях могут наблюдаться серьезные нарушения разрешений на сброс или проблемы с запахом, но на месте не ведется мониторинг, чтобы информировать их о том, что происходит в бассейне аэрации. Тем, кто тратит больше энергии на решение проблемы, которую они воспринимают исключительно как «проблему аэрации», следует учитывать тот факт, что низкоскоростные, энергоэффективные пропеллерные миксеры могут решить их проблему за небольшую часть затрат на электроэнергию. Тех, кому требуется аэрация / перемешивание, не следует отпугивать из-за возможного простоя, потому что установка миксера часто может выполняться даже при полном баке.

Без надлежащего перемешивания участки аэротенков могут находиться в анаэробных условиях. Но если нет заметной проблемы с запахом, операторы могут совершенно не осознавать, что эта жизненно важная часть их процесса обработки не работает должным образом. Это может привести к неопределенным, неоправданно высоким расходам или невыполнению разрешений на сброс. Кроме того, не будут достигнуты аэробные условия во всем технологическом сосуде, что приведет к плохой обработке. Это особенно верно для любого объекта, который борется с сильными сточными водами.Поэтому любому предприятию, стремящемуся достичь максимальной степени очистки на месте, рекомендуется рассмотреть возможность аэрации и перемешивания, чтобы снизить общие эксплуатационные расходы.

Об авторе: Сорен Расмуссен из Кэри, Северная Каролина, является директором Landia Inc., американского филиала датской компании Landia A / S, основанной в 1933 году.

Другие статьи о Industrial WaterWorld
Прошлые выпуски IWW

Плавающий аэратор-смеситель

DO2E использует новейшие «зеленые технологии» и продолжает устанавливать стандарты в индустрии аэрации.Продукция DO2E разработана таким образом, чтобы не требовать обслуживания, насколько это возможно. Конструкция на 100% из сверхпрочного ПВХ позволяет нашим агрегатам выдерживать суровые условия окружающей среды практически в любых системах очистки сточных вод. В большинстве случаев клиенты DO2E добились снижения затрат на обслуживание до 95%. Наша линейка продуктов является наиболее энергоэффективной, простой в обслуживании и рентабельной продукцией, представленной на рынке сточных вод за последние 30 лет.

С точки зрения безопасности, DO2E снижает подверженность сотрудников рискам за счет использования двух ключевых компонентов: наземных воздуходувок и отсутствия движущихся частей.Подача воздуха обеспечивается регенеративным вентилятором, расположенным в удаленном месте на суше для легкого доступа. При отсутствии электричества в воде или вокруг воды и отсутствии движущихся частей DO2E значительно снижает подверженность рабочего риску, связанному со стандартным оборудованием для аэрации, используемым сегодня. DO2E разработал и запатентовал самый безопасный и экологически чистый аэратор / смеситель на рынке.

Уникальной особенностью системы аэратора DO2E является возможность расширения для доставки различных газообразных материалов, таких как озон, гибридный озон с гидроксильными радикалами, двуокись углерода, окись углерода или другие газы, необходимые для решения различных проблем.Этот метод доставки позволяет нам закачивать непосредственно в поток сточных вод, что позволяет использовать эффективные и экономичные средства для решения различных проблем, например, сероводорода до его выброса в атмосферу.

Все блоки DO2E предназначены для решения нескольких различных задач. Основными задачами и функциями аэраторов / смесителей являются аэрация и перемешивание водяного столба и его распределение из устройства. Другие задачи могут быть выполнены одновременно, включая извлечение из глубоких отложений ила, дробление твердых частиц отложений ила на более мелкие частицы, удаление стратификации водяного столба и аэрация и / или осаждение твердых частиц в определенных местах.«Озон» может быть добавлен в устройства для борьбы как с устойчивыми твердыми частицами, так и с вредными микроорганизмами, включая широкий спектр патогенов. «Озон» также вызывает окисление сульфидов для улучшения контроля запаха.

Аэраторы

могут быть разработаны для решения различных экологических проблем. Это достигается за счет увеличения мощности используемых нагнетателей, увеличения скорости аэрации за счет манипулирования пузырьковой смесью, изменения физического размера модуля аэрации, использования типа и вязкости материала, встречающегося как в водяном, так и в воздушном столбе.

Все аэраторы DO2E втягивают воду в устройство за счет эффекта Вентури. Затем вода вытесняется через верхние камеры. Наши запатентованные аэрационные трубки предназначены для подачи уникальной комбинации крупных, средних и мелких пузырьков, которые при выпуске на определенную глубину втягивают воду через дно устройства. Вода поднимается вверх, все время аэрируется и перенаправляется в горизонтальный поток, перпендикулярный входу в толщу воды.

Резонансная циркуляция водяного столба, позволяет устройствам увеличивать «тягу» агрегата к водяному столбу.В зависимости от силы, создаваемой начальным воздушным потоком (которая является многомерной функцией от мощности воздуходувки), температуры водяного столба и вязкости водяного столба. «Дальность действия» аэратора может достигать 18 футов от поверхности воды. В зависимости от меняющихся условий может потребоваться разное время для достижения равновесия, чтобы результат был стабильным. Путем нагнетания холодного окружающего воздуха в сочетании с давлением воздуха и давлением воды, сбрасываемых в замкнутом пространстве, аэратор DO2E обеспечивает максимальный перенос кислорода.

Mixer Aerators — HyperClassic — HCMA Аэратор и смеситель

ОБЗОР

Смеситель / аэратор HyperClassic был разработан и оптимизирован для требовательных применений на городских и промышленных очистных сооружениях. Он очень похож на миксер HyperClassic, но также включает распределитель воздуха непосредственно под крыльчаткой.

НЕЗАВИСИМАЯ ВЕНТИЛЯЦИЯ И СМЕШИВАНИЕ

Для большинства других типов аэрации интенсивность перемешивания уменьшается по мере уменьшения аэрации.Это часто вызывает необходимость в отдельном оборудовании для аэрации и смешивания или чрезмерной аэрации для поддержания адекватного перемешивания. Смеситель / аэратор HyperClassic преодолевает эти недостатки, обеспечивая независимое смешивание и аэрацию в одном интегрированном блоке. Это делает его идеальным для использования в зонах качания, зонах с низкой нагрузкой, например, в конце дорожек аэрации в реакторах периодического действия (SBR), и там, где есть большие колебания нагрузки, например, при очистке промышленных стоков.

ТОНКАЯ ПУЗЫРЬКА

В режиме аэрации воздух или газ вводятся под гиперболоидное рабочее колесо через специально разработанную систему распределения воздуха, в которой выделяются большие пузырьки.Они попадают в профилированную нижнюю часть гиперболоидного корпуса смесителя, который оборудован срезными ребрами и диспергирующими туннелями. При вращении гиперболоидного импеллера воздух рассеивается на мелкие пузырьки срезными ребрами под импеллером. Затем сильный поток переносит эти мелкие пузырьки радиально наружу и распределяет их по всему резервуару.

Эта оптимизированная форма механической аэрации создает пузырьки мелкого размера с высоким альфа-фактором и особенно большим временем удерживания, обеспечивая высокую эффективность переноса кислорода.

ВЫСОКОЭФФЕКТИВНОЕ СМЕШИВАНИЕ

В дополнение к аэрации и независимо от нее, миксер / аэратор HyperClassic поддерживает эффективное перемешивание. Энергия перемешивания поступает в виде радиального потока на дно резервуара там, где она больше всего необходима, что предотвращает нежелательное оседание.

СООТВЕТСТВИЕ ОКРУЖАЮЩЕЙ СРЕДЕ

Биоаэрозоли и связанные с ними риски сводятся к минимуму за счет отсутствия брызг на поверхности, что устраняет необходимость в крышках для защиты от брызг. Смеситель / аэраторы HyperClassic также тише, чем многие другие механические аэраторы.

БЕЗ ЗАГРЯЗНЕНИЯ

Система распределения воздуха изготовлена ​​из полиэтилена высокой плотности или нержавеющей стали и не имеет мелких пор или мембран, подверженных заилению, засорению, истиранию или разрыву. Это означает, что с течением времени нет абсолютно никакой потери эффективности — распространенная обратная сторона мелкопузырчатой ​​диффузионной аэрации.

ЖИВАЯ УСТАНОВКА

Доступен вариант с монтажом в клетке, позволяющий производить установку и техническое обслуживание в «живых» резервуарах с минимальным перерывом в работе.

Решения для аэраторов | Погружной аэратор / смесители SCM

Очевидный выбор для надежных погружных систем аэрации / смешивания

Aerator Solutions — ваш эксклюзивный дистрибьютор в Северной Америке надежных и высококачественных погружных аэраторов / миксеров SCM. Погружные радиальные аэраторы / смесители представляют собой очень гибкий вариант аэрации, который можно использовать в городских и промышленных сточных водах.

Аэраторы / смесители типа SC и SCL охарактеризованы
по расширенным каналам изгнания.Эти радиальные элементы являются съемными, и они предназначены для увеличения контакта
время и сфера влияния.

Благодаря прочной конструкции погружные аэраторы SC и SCL могут быть легко установлены и обслужены без необходимости опорожнять резервуары или отключать электроэнергию. Гомогенизация и выравнивание, биологическое окисление, стабилизация осадка и флотация смазки — вот некоторые из процессов, в которых могут использоваться радиальные аэраторы / смесители серий SC и SCL.

Гомогенизация и выравнивание, биологическое окисление, стабилизация осадка и флотация смазки — вот некоторые из процессов, в которых могут использоваться радиальные аэраторы / смесители серий SC и SCL.

Аэраторы / смесители типа SCLK особенно подходят для
глубокие резервуары, требующие повышенного потребления кислорода; они оснащены погружным мотор-редуктором и крыльчаткой с медленным вращением.

Аэраторы

SCLK питаются от воздуходувки и оснащены уникальным двухскоростным двигателем, который обеспечивает правильное перемешивание без использования воздуха.

Система поддерживает правильный уровень кислорода и соответствующее потребление энергии за счет уравновешивания воздушного потока и скорости вращения крыльчатки любого отдельного аэратора в бассейне с помощью инверторов.

СКАЧАТЬ БРОШЮРУ СЕРИИ SC

Высокоэффективные аэраторы-смесители экономят чистую воду Кремниевой долины — большие деньги

Возникающие проблемы, восстановление ресурсов

АВТОРЫ

Арвинд Акела, старший инженер, Silicon Valley Clean Water
Чак Фентон, консультант по эксплуатации, Silicon Valley Clean Water
Аллан Лаксон, менеджер по работе с клиентами, PG&E

ДРУГИЕ УЧАСТНИКИ
Кевин Джонсон, старший инженер программы, PG&E
Дэн Томас, специалист технической поддержки продаж, PG&E
Майк Тули, генеральный директор, MISCOWater
Дуайт Крейг, MISCOWater
Marcel Huijboom, INVENT

По вопросам, касающимся программ повышения энергоэффективности PG&E, звоните своему представителю PG&E по телефону 1-800-468-4743.Вы также можете отправить электронное письмо в Центр обслуживания бизнес-клиентов по адресу [электронная почта защищена].

ИСПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

После образовательного семинара, проведенного в Силиконовой долине Clean Water (SVCW) в сентябре 2013 года, на котором впервые была представлена ​​концепция гиперболического смешивания и аэрации, SVCW обратилась в MISCOwater с просьбой предоставить возможность модернизации своей оригинальной системы смешивания системы аэрации. В сотрудничестве с MISCOwater и Pacific Gas & Electric (PG&E) SVCW смогла количественно оценить потенциальную экономию энергии с помощью гиперболического смесителя / аэратора.Также были изучены преимущества, связанные с повышенной гибкостью процесса и уменьшением скопления песка на дне бассейна. Закупки с помощью демонстрации установки привели к полномасштабной реализации, и, хотя возникло несколько препятствий, проект был признан успешным. Используя консервативный коэффициент дисконтирования, SVCW рассчитала, что приведенная стоимость экономии энергии в течение срока службы нового оборудования составит более 5 миллионов долларов. SVCW также получила чек со скидкой на сумму 273 623,94 доллара от PG&E за модернизацию системы аэрационного смесителя.

ВВЕДЕНИЕ В СИЛИКОНОВУЮ ДОЛИНУ ЧИСТАЯ ВОДА

SVCW — это объединенный орган власти (JPA), расположенный в округе Сан-Матео, который владеет и управляет региональной станцией очистки сточных вод (СОСВ) и соответствующими объектами перекачки и передачи сточных вод, обслуживающими около 200 000 клиентов. Членами SVCW являются города Белмонт, Редвуд-Сити, Сан-Карлос и Санитарный округ Вест-Бэй, который предоставляет услуги по сбору канализационных стоков в городах Менло-Парк, Долина Портола и в некоторых частях Атертона, Вудсайда, Восточного Пало-Альто и некорпоративные районы округа Сан-Матео.Зона обслуживания SVCW и расположение инфраструктуры сточных вод показаны на Рисунке 1.

ОПИСАНИЕ СОСВ SVCW

Рис. 2. Аэрофотоснимок очистных сооружений SVCW

Региональные очистные сооружения SVCW обеспечивают усовершенствованную вторичную очистку и рассчитаны на средний расчетный расход в сухую погоду 29 млн. Д. Процесс очистки состоит из первичного осаждения, вторичной биологической очистки с помощью неподвижных пленочных реакторов и бассейнов аэрации, вторичного осветления, двойной фильтрации, дезинфекции хлором и дехлорирования.На Рисунке 2 показана схема очистных сооружений SVCW.

ОРИГИНАЛЬНАЯ СИСТЕМА СМЕШИВАНИЯ АЭРАЦИИ

Система аэрации активного ила

SVCW практически не изменилась за тридцать пять лет, прошедших с момента строительства установки в начале 1980-х годов. Устаревшие турбинные аэраторы состояли из одного большого воздушного отверстия, выходящего в кожух турбинного смесителя на расстоянии примерно 54 дюйма от дна аэротенков (рис. 3). Каждый бассейн был оборудован двумя идентичными турбинными станциями аэрации, всего с четырьмя бассейнами аэрации.Оригинальные турбинные системы приводились в движение двигателями мощностью 100 л.с. и большими зубчатыми передачами. В то время как зубчатые передачи были либо заменены, либо восстановлены за предыдущие тридцать пять лет службы, задокументированная средняя потребляемая мощность равнялась 117 л.с. каждый, демонстрируя постоянное завышение номинальной силы тока на паспортной табличке.

Рисунок 3. Оригинальные аэраторы турбины

ОЦЕНКА ТЕХНОЛОГИИ

SVCW оценила несколько вариантов модернизации устаревшей и неэффективной системы аэрации.Были рассмотрены варианты, включая модернизацию диффузионного воздуха с мелкими пузырьками, улучшенные турбинные смесители и смеситель / аэратор INVENT Hyperclassic. Заметно высокая стоимость полной модернизации системы диффузии воздуха с мелкими пузырьками по сравнению с инновационной конструкцией смесителя / аэратора привела SVCW к последнему, поскольку были оценены варианты предварительной окупаемости инвестиций (ROI). Этот процесс привел команду SVCW к более глубокому изучению технологии смесителя / аэратора INVENT, как первоначально рекомендовалось MISCOwater.Предварительный выбор смесителя / аэратора ИНВЕНТ обеспечивал эквивалентное смешивание при 50 л.с. вместо 117 л.с. для оригинальных турбинных аэраторов. Оценка смесителя / аэратора ИНВЕНТ предоставила несколько вариантов с дополнительными преимуществами, которые можно использовать одновременно, в том числе:

• Расположение уровня выпуска воздуха примерно на 54 дюйма ближе к дну резервуаров для аэрации обеспечило дополнительную эффективность переноса кислорода.
• Использование кольца диффузора по изобретению обеспечивает меньшее распределение пузырьков, способствуя улучшенному переносу кислорода.
• Предвидение токов смешения обеспечило более длительное время прохождения пузырьков в колонне аэрационного бассейна, что дополнительно повысило эффективность переноса кислорода.
• Используя микровихри, показанные на рисунке 4, которые излучаются наружу от корпуса смесителя, очищают дно бассейна, чтобы предотвратить накопление тяжелых твердых частиц. Учитывая фиксированную мощность исходных многоступенчатых нагнетателей, используемых для подачи воздуха в процесс с активным илом, компания SVCW провела оценку теоретической и фактической производительности, чтобы обосновать более глубокую точку сброса воздуха в аэрационные бассейны.Анализ кривых производительности воздуходувок показал, что при большей глубине нагнетания нагнетатели будут работать на пределе своих возможностей, но в пределах рабочего диапазона. Персонал SVCW разработал и выполнил план по искусственному моделированию более глубоких бассейнов для тестирования нагнетателей на месте. Это испытание оказалось успешным, что способствовало развитию концепции смесителей / аэраторов ИНВЕНТ.

  Рисунок 4. Функциональные возможности смесителя / аэратора

КОНСТРУКЦИЯ ГИПЕРКЛАССИЧЕСКОГО СМЕСИТЕЛЯ / АЭРАТОРА ИЗОБРЕТЕНИЯ

Смеситель / аэратор HyperClassic — это уникальная гиперболическая система смешивания и аэрации, которая обеспечивает отличное перемешивание и гомогенизацию, а также высокую эффективность переноса кислорода.Конструкция представляет собой гидравлически оптимизированную систему с корпусом смесителя гиперболической формы, который установлен рядом с дном резервуара, и приводом, установленным в верхней части резервуара над уровнем воды на мосту или опорной конструкции. В случае SVCW существующие опорные башни механического смесителя были повторно использованы для экономии затрат на строительство. Смеситель / аэратор (рис. 5) состоит из четырех основных компонентов: привода, вала, кольца воздухораспределителя и гиперболического корпуса смесителя. Установленное на полу кольцо распределения воздуха позволяет подавать воздух непосредственно под вращающимся корпусом смесителя.Гиперболический корпус смесителя состоит из диска, армированного стекловолокном, с прикрепленными к дну лопастями из нержавеющей стали, чтобы «разрезать» крупные пузырьки на мелкие, которые ускоряются наружу от периметра корпуса смесителя в резервуар, когда корпус смесителя вращается, в результате -пузырьковая аэрация. Поскольку гиперболический корпус смесителя втягивает воду вниз по валу, а затем «перекачивает» воду радиально наружу, система создает очень турбулентный поток вдоль частиц, очищающих пол, и других отложений со дна резервуара.Затем отложения и биомасса поднимаются вверх, пока не окажутся чуть ниже поверхности воды, образуя хорошо перемешанный и вентилируемый бассейн.

Рисунок 5: Смеситель-аэратор ИНВЕНТ

ПИЛОТНОЕ ПЛАНИРОВАНИЕ И ТЕСТИРОВАНИЕ

Вооружившись апробированной концепцией, SVCW и MISCOwater создали предложение, основанное на производительности, для пилотирования технологии смесителя / аэратора. Это «Соглашение о демонстрации установки» было основано на установке двух смесителей / аэраторов ИНВЭНТ в одном бассейне, которые будут работать в согласованные временные рамки, при этом все материальные и трудовые затраты несет MISCOwater.Рабочие характеристики должны были быть подтверждены с помощью испытаний на перенос кислорода на месте, и были разработаны установленные контрольные точки для подотчетности производительности. Пилотные испытания должны были быть завершены без регулятора скорости (без частотно-регулируемых приводов) как вариант с меньшими затратами. Работа с фиксированной скоростью позволила SVCW и MISCOwater иметь разумную стратегию выхода в случае, если пилотирование не окажется успешным. К середине 2015 года был завершен монтаж электропроводки и органов управления смесителя-аэратора. В конце 2015 года тестирование переноса кислорода в чистой воде было проведено с помощью анализа стандартной скорости переноса кислорода (SOTR), выполненного ATC, S.A. Анализ SOTR был проведен в трех повторностях со средним результатом эффективности переноса кислорода 21,74% и производительности 383 фунтов O2 / час (Рисунок 6). Тестирование подтвердило, что критерии эффективности, согласованные в Соглашении о демонстрации установки, были удовлетворены SVCW.

ПОЛНАЯ РЕАЛИЗАЦИЯ

После успешного демонстрационного испытания (рис. 7) были установлены частотно-регулируемые приводы. Теоретически, частотно-регулируемый привод допускает снижение скорости с полной скорости 60 Гц до более низкой скорости, что в сочетании с более низким потреблением воздуха могло бы снизить потребление энергии.По завершении демонстрации оборудование было переведено в непрерывный режим работы и работало хорошо, за исключением выхода из строя в результате отказа привода и коробки передач, на что распространялась гарантия производителя.

Рисунок 7. Демонстрационная установка

ЗАДАЧИ ОБОРУДОВАНИЯ

Как отмечалось выше, начальные установленные блоки постоянно эксплуатировались, чтобы гарантировать SVCW соблюдение всех критериев эффективности. В сентябре 2016 года произошла поломка одного из двух демонстрационных агрегатов мотор-редуктора.Этот сбой привел к пересмотру передаточных чисел, входной мощности и крутящего момента компанией SEW Eurodrive. Результат анализа отказов показал, что трехступенчатые мотор-редукторы будут более подходящим выбором, чем первоначально предоставленные двухступенчатые мотор-редукторы, учитывая приложенный крутящий момент и количество оборотов. Кроме того, SEW определила, что для новых трехступенчатых мотор-редукторов в сборе потребуются двигатели мощностью 60 л.с. MISCOwater работала с SEW Eurodrive и INVENT, чтобы представить решение, которое обеспечило бы замену узлов мотор-редуктора без дополнительных затрат для SVCW.

Рисунок 6. Несколько измерителей DO для тестирования SOTR

РЕЗУЛЬТАТЫ ДЕЯТЕЛЬНОСТИ

После установки сменных узлов мотор-редуктора SVCW продолжила эксплуатацию демонстрационных установок, чтобы обеспечить надлежащую производительность, а также надежность и надежность всего оборудования. В декабре 2016 года SVCW привлекла MISCO к закупке и установке смесителей / аэраторов ИНВЭНТ на балансе аэротенков. Продолжение работы продемонстрировало улучшение характеристик смешивания при пониженной мощности.Увеличение MLSS на 50-100 мг / л было измерено в резервуарах для аэрации, содержащих новые гиперболические смесители / аэраторы, что свидетельствует об улучшении перемешивания по сравнению с резервуарами, в которых все еще были установлены оригинальные турбины. Одним из аспектов демонстрационного проекта, который трудно было измерить количественно, была корреляция скорости смесителя с электрическим КПД. Теоретически существует корреляция между потоком воздуха к каждому смесителю / аэратору и оптимальной скоростью вращения смесителя для достижения еще более высокой эффективности.SVCW пришла к выводу, что в некоторой степени это было правдой, однако из-за существующих колонн внутри бассейнов теоретические кривые не могли быть применены в этом случае. Хотя было бы предпочтительнее напрямую соотносить скорость смесителя с расходом воздуха (scfm), это не казалось легким при такой установке. Хотя при работе на полной скорости установка смесителя / аэратора ИНВЕНТ по-прежнему обеспечивала резкое снижение потребления электроэнергии в процессе с активированным илом SVCW.

PG&E INCENTIVE

SVCW начала обсуждение проектов энергоэффективности с PG&E в начале 2015 года.В это время обсуждалось обновление системы аэрации новыми механическими аэраторами, и PG&E работала с SVCW, чтобы установить критерии для потенциальных скидок на энергию, которые могут возникнуть в результате установки более эффективного технологического оборудования аэрации. В августе 2016 года PG&E встретилась с SVCW, чтобы обсудить результаты демонстрации MISCOwater P3 Furnish-and-Install. SVCW решила внедрить меры по энергоэффективности (EEM). Расчеты экономии энергии были выполнены с использованием пользовательской электронной таблицы.Расчеты основывались на разнице между энергией вторичной обработки с потребляемой мощностью старого и нового смесителя. PG&E установила, что базовая потребляемая мощность аэраторов составляла 117 л.с. на основе среднего измеренного тока 121 А за четырехнедельный период и точечных измерений 470 В и коэффициента мощности 0,89. Измеренные данные были нормализованы с учетом годовых условий эксплуатации. Базовая потребляемая мощность двигателей аэратора была выше номинальной мощности (100 л.с.) электродвигателей.План измерения и проверки (M&V) был разработан и внедрен PG&E. Представленный и утвержденный план включал следующие задачи, которые необходимо было выполнить для проверки экономии энергии по проекту:

• Четыре (4) недели измерения мощности воздуходувок в сухую погоду
• Четыре (4) недели измерения мощности в сухую погоду для новых аэраторов миксера Invent
• Четыре (4) недели данных о влияющих факторах и БПК

После четырех (4) недель сбора данных экономия энергии была нормализована до реализованного годового сокращения электроэнергии на 2 954 024 кВт-ч и сокращения пикового спроса на 248.7 кВт. В анализе экономии энергии учитывалась мощность, потребляемая двигателями смесителя и воздуходувками. Предварительная экономия электроэнергии была утверждена на уровне 2 967 262,5 кВтч в год, что составляет примерно 25% от общего годового потребления электроэнергии SVCW (киловатт-часов) и более 50% энергии, закупаемой у PG&E. SVCW получила скидку в размере 273 923,94 доллара от PG&E за модернизацию системы аэрационного смесителя.

РЕЗЮМЕ

Благодаря партнерству с поставщиком решений, таким как MISCOwater, и дальновидной компанией, такой как PG&E, SVCW смогла успешно завершить этот проект модернизации энергосберегающей аэрации.Экономия электроэнергии SVCW и скидки PG&E свидетельствуют о том, что иногда создание маленьких пузырей может принести вашему агентству БОЛЬШИЕ деньги.

sampage

Система смешивания и аэрации HyperClassic® | Коргин

Смеситель и аэратор HyperClassic® специально разработан для требовательных применений на городских и промышленных очистных сооружениях.

Его конструкция аналогична смесителю с вертикальным валом HyperClassic®, но с распределителем воздуха непосредственно под рабочим колесом. Смеситель / аэратор обеспечивает высокое поступление кислорода и эффективное перемешивание при низком потреблении энергии и низких затратах на техническое обслуживание.

Приложения

• Снижение БПК / ХПК и нитрификация на традиционных заводах по производству активного ила
• Окислительные канавы, карусельные цистерны или аэрируемые пруды
• Мембранные биореакторные установки (МБР)
• Последовательные реакторы периодического действия (SBR)
• Зоны качания с факультативной денитрификацией / нитрификацией
• Установки чистого кислорода

Льготы

• Высокая эффективность смешивания с аэрацией и без нее
• Полное распределение пузырьков воздуха
• Идеально для приложений с высокими колебаниями нагрузки
• Отсутствие поверхностного распыления сводит к минимуму биоаэрозоли
• тише, чем многие другие механические аэраторы
• Дополнительный монтаж в клетке для установки и обслуживания в «живых» резервуарах с минимальным перерывом в работе

Смеситель и аэратор HyperClassic® специально разработан для требовательных применений на городских и промышленных очистных сооружениях.

Его конструкция аналогична смесителю с вертикальным валом HyperClassic®, но с распределителем воздуха непосредственно под рабочим колесом. Смеситель / аэратор обеспечивает высокое поступление кислорода и эффективное перемешивание при низком потреблении энергии и низких затратах на техническое обслуживание.

Приложения

• Снижение БПК / ХПК и нитрификация на традиционных заводах по производству активного ила
• Окислительные канавы, карусельные цистерны или аэрируемые пруды
• Мембранные биореакторные установки (МБР)
• Последовательные реакторы периодического действия (SBR)
• Зоны качания с факультативной денитрификацией / нитрификацией
• Установки чистого кислорода

Льготы

• Высокая эффективность смешивания с аэрацией и без нее
• Полное распределение пузырьков воздуха
• Идеально для приложений с высокими колебаниями нагрузки
• Отсутствие поверхностного распыления сводит к минимуму биоаэрозоли
• тише, чем многие другие механические аэраторы
• Дополнительный монтаж в клетке для установки и обслуживания в «живых» резервуарах с минимальным перерывом в работе

.
