Деформационный шов между домом и пристройкой: Деформационный шов между домом и пристройкой — Elite-k

Деформационный шов между домом и пристройкой. Нормативные требования к деформационным швам в бетонных полах

Содержание

1. Деформационный шов между домом и пристройкой. Нормативные требования к деформационным швам в бетонных полах
2. Деформационный шов между двумя фундаментами. Общая информация
3. Чем заделать шов между домом и пристройкой. Как заделать трещину между домом и пристройкой
4. Деформационный шов в частном доме. Деформационный шов между домом и пристройкой

Деформационный шов между домом и пристройкой. Нормативные требования к деформационным швам в бетонных полах

Технические параметры деформационных швов прописаны в действующем СНиПе 2.03.03-88.

1. Деформационные швы обязательны во всех помещениях, в которых возможно изменение температур от плюсовых к минусовым значениям. Швы должны располагаться на одной линии с осями колонн, со швами железобетонных плит перекрытия и специальными деформационными швами в слое основания (если таковые имеются). Деформационные швы должны заделываться пластичными полимерными материалами, ширина зависит от максимальных расчетных линейных колебаний бетонного покрытия.

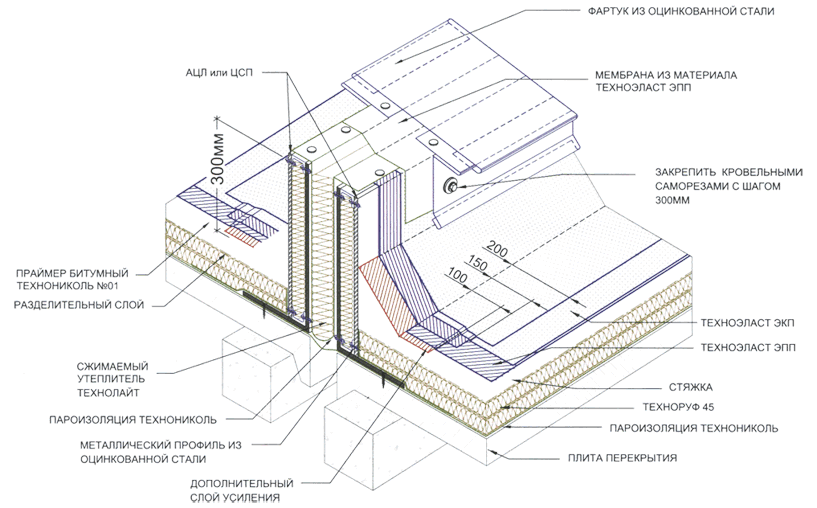

   Проект герметизации деформационного шва полиуретановой смолой

2. Деформационные швы могут устанавливаться во время заливки пола бетоном или пропиливаться на застывшем основании. Конкретный метод зависит от размеров и назначения бетонного пола. Пропил делается специальными агрегатами с алмазными дисками, работы можно выполнять через 48 часов после заливки, глубина прорезания — не менее 30% толщины бетонного слоя. Технологически допускается во время заливки на месте расположения шва устанавливать рейки, намазанные антиадгезионными составами. После застывания бетона рейки удаляются, а образовавшиеся канавки заделываются герметиками.

   Водонепроницаемый деформационный шов

3. Деформационные швы должны располагаться на расстоянии 8–12 метров, если пол на прочной железобетонной плите. В остальных случаях расстояние между швами проектируется индивидуально с учетом характеристик основания, толщины бетона и условий эксплуатации пола. Линии швов должны быть взаимно перпендикулярными.
4. Деформационные швы бетонных полов должны располагаться на одной линии с такими же элементами на зданиях. Если полы имеют уклоны для отвода воды, то их следует делать на линии водораздела.

Источник: https://dekor-i-interer.ru-land.com/novosti/deformacionnyy-shov-mezhdu-domom-i-pristroykoy-deformacionnye-shvy-dlya-chego-oni-nuzhny-i

Деформационный шов между двумя фундаментами. Общая информация

Деформационные швы – это подвижные швы в конструкциях сооружений, позволяющие компенсировать различного рода деформации (тепловые, осадочные и т.д.) и представляет собой специальный зазор между двумя сопрягаемыми элементами. Основными материалами для герметизации деформационных швов являются гидрошпонки, эластичные герметики и гидроизоляционные ленты.

Конструктивно деформационный шов состоит:

• Зазор шва соответствующей величины;
• Гидроизоляционный (противофильтрационный) элемент;
• Заполнитель полости шва.

По величине зазора деформационные швы подразделяются:

• Узкие, до 30 мм;
• Средние, до 60 мм;
• Широкие, более 60 мм.

Дополнительно деформационные швы различают:

• Малых перемещений —
• Больших перемещений — > 25% ширины шва.

Минимальная величина зазора деформационного шва зависит от расстояния между деформационными швами в конструкции и выражается в отношении между ними. В зависимости от типа конструкции это соотношение может быть разным.

Расстояния между деформационными швами регламентировано и проводится в нормативно-технической документации. Они зависят от вида сопрягаемых конструкций, условий эксплуатации, применяемого строительного материала и т.д.

К заполнителю полости шва не предъявляют никаких требований по водонепроницаемости. Поэтому в качестве заполнителя часто применяют дерево с антисептированной пропиткой, пенопласт, просмоленную паклю (канат). В последнее время материалом для заполнения полости шва служит экструзионный пенополистирол, который закладывают в шов при его формировании в процессе бетонирования, что обеспечивает свободное сжатие и раскрытие шва практически без напряжений сопрягаемых элементов. В тоже время он не впитывает воду и достаточно прочный для восприятия нагрузок от свежеуложенного бетона, что очень важно при производстве бетонных работ.

Чем заделать шов между домом и пристройкой. Как заделать трещину между домом и пристройкой

Если щель небольшая и в течение года не увеличилась, то лучшим решением будет сделать из неё деформационный шов. Для этого нужно хорошо очистить щель от пыли и прогрунтовать поверхность, затем заполнить все пустоты эластичным герметиком или монтажной пеной, которая имеет хорошие теплоизолирующие свойства. Можно использовать минвату, предварительно скатав её в тугие рулончики. После застывания срезать излишки пены и закрыть шов декоративным нащельником или затереть стык цементным раствором.

Чтобы ликвидировать избыточную просадку фундамента с внешней стороны, необходимо уменьшить нагрузку и распределить её на большую площадь с помощью различных способов усиления.

Для усиления фундамента понадобятся следующие инструменты и материалы:

• лопата, перфоратор;
• уровень, рулетка;
• металлическая арматура;
• доски или пенопласт для создания опалубки;
• цемент, вода, песок и щебень для замешивания раствора.

Например, для заливки под фундамент поперечных поддерживающих шпал из бетона нужно прокопать поперечные траншеи шириной около 0,5 м и длиной на 1,5 м от линии фундамента. Дно траншеи должно быть ниже основания фундамента, чтобы сделать плотную подушку под бетон, затем насыпать щебень и песок, утрамбовать, собрать опалубку, а в подкопы под фундамент уложить пруты арматуры и залить раствором, создав таким образом армированную поперечную поддержку.

Можно сделать и продольное усиление, заливая его по отдельным частям. Такой способ отлично работает при мелкозаглубленном ленточном фундаменте, увеличивая площадь его подошвы, либо при проседании угловой части пристройки.

Разделить всю длину стены на промежутки по 1,5–2 м и вырыть траншею вдоль фундамента впритык к нему, но только на первом участке. Ширина траншеи должна быть равна или больше, чем у старой ленты, а дно ниже фундамента, чтобы поместилась песчано-гравийная подушка.

Деформационный шов в частном доме.

Деформационный шов между домом и пристройкой

• Главная
• Производство
• Сертификаты
• ГОСТы
• Как нас найти
• e-mail

Продажа

• Пеноблоки
• Пеноблоки большой плотности
• Газоблоки
• Газоблоки большой плотности
• Доставка

Почта:

Производство

• Наше производство
• Наша продукция
• О компании
• Как нас найти
• Новости компании

Документация

• Сертификаты
• ГОСТы
• Протоколы испытаний

Полезная информация

• Все о строительстве дома из блоков
• Выгоды блоков
• Про стоимость блоков
• Зимний сад
• Карта сайта

Поиск по сайту

Часто владельцы небольших дачных домов или коттеджей решают достроить к сооружению крыльцо, теплую ванную комнату, гараж, баню или кухню. Применяя блоки из пенобетона, быстро, просто и недорого можно соорудить пристройку. Если сооружение прослужило около двух лет и основание хорошо устоялось, разрешается применять армированный метод соединения фундаментов дома и пристройки, материалом которой являются легкие пеноблоки.

Но более безопасным и дешевым является метод применения раздельных фундаментов. Чтобы здание было надежным, его основание должно испытывать равномерную нагрузку. Внимание: армированное соединение двух фундаментов недопустимо в случае, если пристройка и дом разные по этажности. Тогда фундаменты будут нести разную нагрузку, а неравномерная деформация грунта под ними приведет к появлению трещин и деформаций в конструкциях дома и пристройки.

Чтобы избежать этой опасности рекомендуем пристройку располагать на отдельном фундаменте, без армированной (прочной) связки с фундаментом дома. Функцию буфера (разъединения) между сооружениями будет выполнять деформационный шов.

Назначение деформационного шва: минимизировать влияние различных нагрузок на стены пристройки и дома, стыковать сооружения с раздельными фундаментами между собой. Свободное пространство от стен зданий должно составлять около 5 см.

Технология выполнения деформационного шва

1 . Чтобы получить зазор между фундаментами около 5 см, отделяем дом от будущей пристройки несколькими досками, обернутыми полиэтиленовой пленкой (можно использовать рубероид). По завершении работы их можно оставить, удалять необязательно.

2 . Для пристройки, материалом которой являются пеноблоки, можно применить ленточный фундамент. Согласно технологии строительства, уровень основания (подошва фундамента) должен находиться ниже границы промерзания почвы. Если земельный участок характеризуется очень нестабильным (пучинистым) грунтом, фундамент пристройки выполняйте чуть ниже фундамента дома, чтобы избежать деформации при усадке. Ленточный фундамент, стены пристройки выполняют согласно технологиям, описанным нами в предыдущих статьях.

3 . Когда фундамент, стены пристройки и крыша готовы, выполняют стыковку с домом деформационным швом. Чтобы избежать появления конденсата, влаги, пространство шва заполняют специальным уплотнителем. Это может быть пенополиэтилен, минеральная вата, вспененный полиуретан.

4 . Все видимые щели дополнительно заливают монтажной пеной.

5 . Готовый уплотнитель закрепляют арматурным стержнем между домом и пристройкой. Стержень выполняет только функцию крепления уплотнителя (чтобы он не сползал). Глубина входа стержня в фундаменты не имеет значения.

6 . Для защиты от попадания влаги с внешней стороны деформационный шов закрывается специальными нащельниками, которые крепятся к стенам дома и пристройки.

7 . Особое внимание уделяется гидроизоляции. Вода, снег с крыши дома будут попадать на пристройку. Поэтому ее крыша должна иметь достаточно покатую форму, чтобы влага не накапливалась.

8 . В местах примыкания постройки с домом для защиты от возможных протечек под кровлей устанавливают оцинкованные уголки.

9 . Наружная отделка пристройки, как правило, идентична оформлению старого дома.

Деформационный шов между домом и пристройкой. Деформационные швы: для чего они нужны и как используются?

Главная
» Новости
» Деформационный шов между домом и пристройкой. Деформационные швы: для чего они нужны и как используются?

09.04.2021 в 09:30

Новости

Содержание

1. Деформационный шов между домом и пристройкой. Деформационные швы: для чего они нужны и как используются?
   • Профили к деформационным швам
   • Для чего используется деформационный шов?
2. Крыша на пристройку к дому. Советы по возведению односкатной крыши для пристройки к дому
   • Конструкция пристроенной кровли
3. Чем заделать щель между отмосткой и фундаментом дома. Как и чем заделать щель между отмосткой и фундаментом?
   • Заделка трещин в отмостке
4. Мягкая отмостка вокруг дома дешево просто и долговечнее бетона. Что такое мягкая отмостка
5. Деформационный шов между домом и пристройкой из пеноблоков. К каким зданиям можно сделать пристрой?
6. Видео деформационный шов на стыке с пристройкой

Деформационный шов между домом и пристройкой. Деформационные швы: для чего они нужны и как используются?

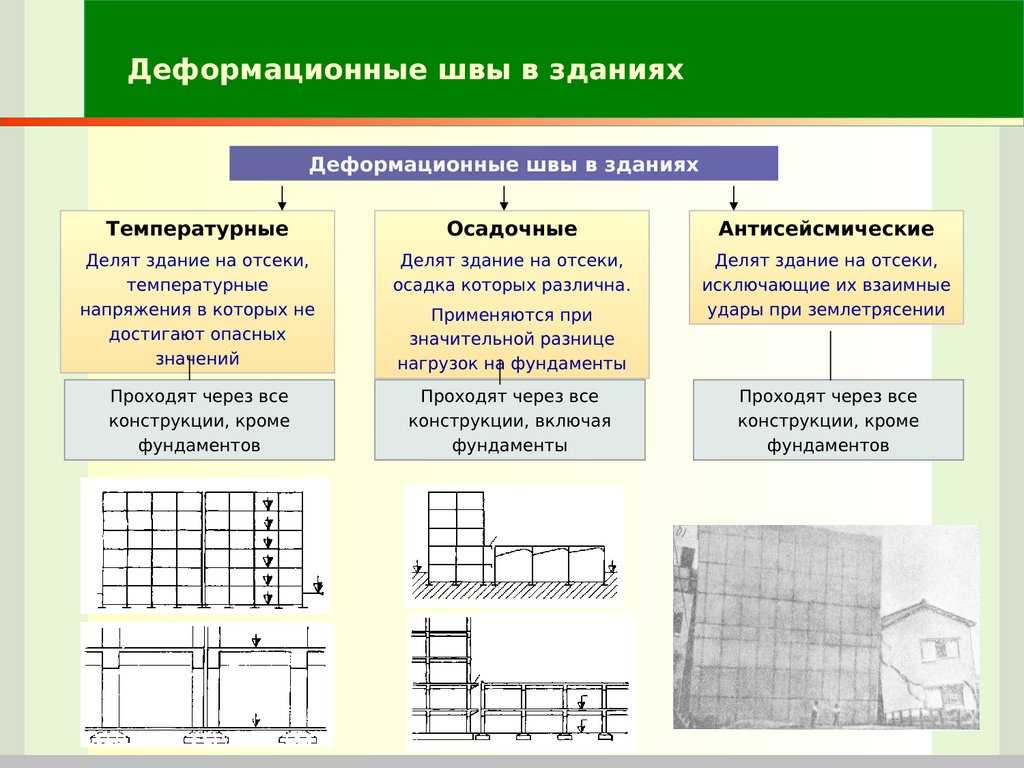

Деформационные швы представляют собой специальные разрезы в конструкции сооружения, призванные разделить его на самостоятельные секции. Таким образом, проектировщики значительно снижают уровень нагрузок, оказываемых на блоки в участках, подверженных деформации при значительных перепадах температур и сейсмической активности. Также деф. швы необходимы для защиты здания от неравномерной усадки грунта. В отношении монтажа швов установлен ряд методических рекомендаций, государственных стандартов и норм, соблюдение которых строго обязательно.

Профили к деформационным швам

Для их заполнения применяются материалы, обладающие достаточной герметичностью, пластичностью, упругостью и изоляционными свойствами. В качестве наполнителей для швов используют специальные замазки, герметик, эластичные ленты, гидрошпонки. Прежде всего, заполнение шва необходимая мера в многоэтажных сооружениях.

Виды профилей классифицируются, исходя из назначения шва. Различают:

• Температурные;
• Усадочные;
• Сейсмические;
• Осадочные.

В зависимости от задач, поставленных перед деформационным швом, профили могут быть:

• изоляционными;
• накладными;
• подкладными;
• водонепроницаемыми;
• терморасширяющимися;
• парапетными.

Для чего используется деформационный шов?

Рассмотрим ключевые цели его применения:

1. Деф. шовнеобходим для того, чтобы эффективно отделить облицованные плиткой поверхности от элементов конструкции: стен, колонн, цоколей. Таким образом, деформационные профили для плитки обеспечивает способность поверхности к незначительной подвижности в любых направлениях. Не менее важная функция шва — усиление звуко- и теплоизоляции.
2. Шов применяется для разделения внушительных площадей, облицованных плиткой, на секции (их количество зависит от места строительства и эксплуатационных условий). Разделительный шов обеспечивает компенсацию и поглощение напряжения, образованного вследствие изменения линейных параметров или других типов деформационных процессов (к примеру, механических или термогигрометрических). Благодаря шву монолитные сооружения надежно защищены от критической напряженности структуры.
3. Разделительные швы прерывают облицованную плиткой поверхность. В участках гибкого стыка температурные, усадочные и конструкционные швы могут дублироваться. Наличие специальных разрывов, обеспечивающих достаточную подвижность основания, повышают общую надежность и устойчивость конструкции.

Крыша на пристройку к дому. Советы по возведению односкатной крыши для пристройки к дому

Односкатный тип кровли считается оптимальным при необходимости покрытия пристройки к дому: при минимуме затрат и относительно простом монтаже владелец получает герметичную и надежную конструкцию.

Все работы заложению такой кровли при желании выполняются самостоятельно, силами 1-2 человек.

Как возвести односкатную крышу для пристройки к доме, как крепить ее к стене, расскажем в статье.

Конструкция пристроенной кровли

Отличительная черта конструкции – крепление или примыкание одной стороны к несущей стене или элементам кровли основного здания. В остальном она ничем не отличается от любой другой односкатной кровли и состоит из:

1. , чаще всего изготавливаемого из дерева, реже – из профилированных труб или аналогичного металлопроката. Деревянный каркас в свою очередь собирается из мауэрлата (опорного бруса из твердых пород), стропильных ног (воспринимающих и перераспределяющих основные нагрузки дома), подкосов и аналогичных дополнительных элементов усиления конструкции.
2. – сплошного или разряженного покрытия, выполняющего функции основания для кровельного пирога.
3. , в случае односкатной крыши пристройки – боковых, с треугольной формой. В ряде случаев их заменяют сами стены пристройки.
4. – с гидро- или теплоизоляционными прослойками, или без них. В идеале материалы, покрывающие крышу пристройки, совпадают или гармонируют с покрытиями основной кровли дома, как минимум – по цвету.

В большинстве случаев конструкция примыкает к длинной стороне дома, и кровля на ней также имеет прямоугольную вытянутую форму. Но какие-либо ограничения отсутствуют, конструкция основной крыши дома может быть любой.

Варианты привязки кровли пристройки также бывают разные, включая:

1. Примыкание верхней части конструкции к несущей стене дома, без контакта, перекрытия или жесткой связки с главной кровлей дома. При таком исполнении требования к герметичности узла связки максимально жесткие, но нет необходимости в частичной или полной разборке основной крыши дома, способ ценится за простоту и подходит новичкам.
2. То же, с существенным выступом карниза главной кровли над крышей пристройки (а именно – свыше рекомендуемого минимума в 5 см). Чаще всего такие кровли встречается в домах с жилыми мансардами, помимо снижения атмосферной нагрузки на узел примыкания они ценятся за оригинальный внешний вид. Ограничение лишь одно – удлиненные свесы основной крыши должны закладываться заранее, на этапе ее возведения.
3. Совмещение крыши пристройки с пирогом дома, со скрытием шва примыкания кровельными материалами. При таком решении главная кровля разбирается частично или полностью (в особо сложных случаях – с реконструкцией или усилением стропильного каркаса), из-за необходимости точной подгонки конструкций и трудоемких операций способ считается сложным и реализуется реже.

Чем заделать щель между отмосткой и фундаментом дома. Как и чем заделать щель между отмосткой и фундаментом?

Заделка трещин в отмостке

Отмостка – неотъемлемый конструктивный элемент любого здания. Со временем всё нуждается в косметическом или капитальном ремонте. Заделка трещин в отмостке – не исключение. И ремонтные работы необходимо выполнить в кратчайшие сроки, чтобы не произошло замачивание фундаментов, что чревато просадкой здания.

Для начала следует выявить причину, по которой появились трещины, их характер, следствием чего они являются. Если мы этого не сделаем и не устраним первопричину, то все может повториться заново. За продолжительное время своей трудовой деятельности приходилось встречаться с разными по характеру трещинами, поэтому остановлюсь на наиболее часто встречающихся вариантах и способах их заделки.

Возможные причины возникновения трещин:

Фактор времени – можно выразиться так. Растрескивание происходит тогда, когда отмостка не новая, и она подвергается постоянно температурным воздействиям. Летом по законам физики – расширению, а зимой – сжатию. Образуются микротрещины. При попадании в них влаги, при многократных циклах замораживания и оттаивания при смене температуры, эти микротрещины расширяются, разрушая целостность покрытия.
1. Если будет нарушена герметичность между цоколем и отмосткой вследствиенеравномерной осадки здания и отмостки, то последняя может «отойти» от здания. Образуется щель, через которую беспрепятственно начинает попадать атмосферная вода непосредственно под стену здания. В этом случае конструктив перестает выполнять свое прямое предназначение – отвод воды от здания, а значит, требуется заделка трещин в отмостке.
2. Просадочные явления. Появление трещин может быть связано с просадкой отмостки. Это происходит потому, что под основанием отмостки просел грунт. Кроме того, все слои самой отмостки должны быть выполнены строго по технологии и непременно уплотнены. Подробно об устройстве отмостки прочитайте статью – слои отмостки.
3. Большие повреждения – наличие большого количества трещин, в некоторых местах бетон просто выкрошился, отмостка отошла от цоколя. Это совсем запущенный вариант, но бывает и такое на практике.

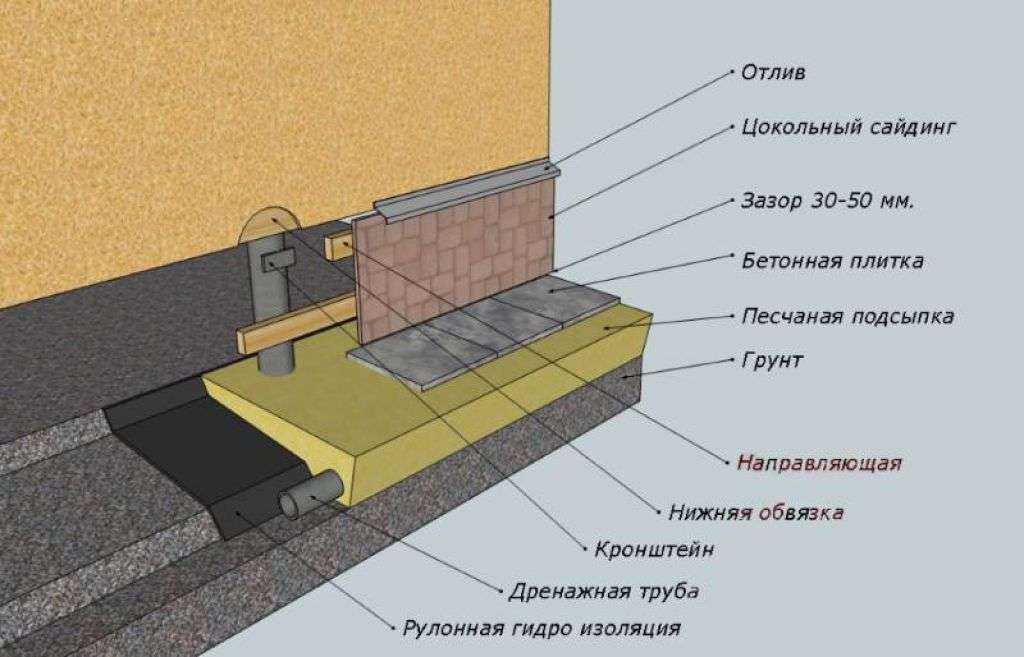

Мягкая отмостка вокруг дома дешево просто и долговечнее бетона.

Что такое мягкая отмостка

Как обычная, так и утепленная отмостка бывает двух видов:

• монолитная;
• мягкая.

В первом случае это покрытие со сплошным, бетонным финишным слоем, во втором, напротив – водопроницаемое покрытие, но с герметичным основанием. Монолитные (жесткие) отмостки чаще всего бетонированные или асфальтированные, мягкие же могут быть как с гравийным слоем, так и с плиткой, уложенной плавающим способом, иногда их даже засаживают газонной травой. Жесткая отмостка отводит воду с финишной наклонной поверхности, на мягкой же вода беспрепятственно проникает сквозь верхний слой, а проникновение в грунт предотвращает слой гидроизоляции, с которого она отводится в дренаж.

В отличие от жестких отмосток, мягким не грозит разрушение из-за пучения, и их проще обустраивать, так как отсутствует этап бетонирования.

Наиболее популярна мягкая разновидность отмосток на пучинистых грунтах, поэтому в большинстве случаев они утепленные, на базе листов ЭППС. Однако, делают и без утепления, когда выбор продиктован не необходимостью предотвратить пучение, а желанием упростить процесс.

zip ( участник FORUMHOUSE)

Очень не хочется возиться с заливкой бетонной отмостки, да и итоговый результат глаз, наверняка, не порадует. Хочу устроить проще: песчаную подушку, поверх гидроизоляцию, а сверху, с небольшим уклоном – тротуарную плитку. Получится как бы и отмостка, и дорожка.

chicken ( участник FORUMHOUSE)

Идея правильная. Такой способ сейчас часто применяется. В качестве гидроизолирующего слоя используется толстая (порядка 0,6 мм) мембрана из полиэтилена высокого давления. В качестве верхнего слоя можно не только класть плитку, но насыпать гравий, гальку, высевать газон и т.д.

Тем не менее, стандартный пирог мягкой отмостки включает следующие слои:

• подготовка;
• утеплитель;
• гидроизоляция;
• дренаж;
• геотекстиль;
• финишный слой.

Минимальная ширина такой отмостки составляет 60 см, максимум зависит от свеса кровли – покрытие должно выступать от него на 15-20 см. На пучинистых почвах рекомендуется полотно не менее метра в ширину. Глубина зависит как от типа почв и наличия утеплителя, так и от разновидности финишного слоя, но, в среднем, это 30-40 см.

Деформационный шов между домом и пристройкой из пеноблоков. К каким зданиям можно сделать пристрой?

Выполнение пристроек из пеноблоков подойдет для всех видов домов, в том числе и деревянных. Здесь особенно важен возраст дома, состояние стен и устройство основного фундамента (тип), с помощью которого пристроенные метры дополнительных комнат соединятся с основным зданием.

Опытные строители не рекомендуют начинать выполнение пристроя, если здание относится к новостройкам. Лучше всего подождать полгода, чтобы новое здание сделало усадку, и только потом возводить пристройку. По техническим характеристикам дом, к которому будут пристраивать конструкцию, должен быть в удовлетворительном состоянии и подлежать эксплуатации.

Пеноблоки являются хорошим строительным материалом. С их помощью можно сделать укладку пристройки, так она обладает рядом положительных качеств (плотность, прочность, долговечность), имеет ячеистую структуру и представлена несколькими видами блоков (конструкционным и теплоизоляционным), которые можно использовать в двух контурах монтажа.

Пенобетонные блоки имеют малый вес, поэтому работы с ними проводятся очень в сжатые сроки (а это очень эргономично). К тому же, они относятся к недорогим строительным материалам, и фасад, возведенный с ними, можно украсить любой отделкой.

При выборе изделий большое значение имеет марка пеноблочных изделий, которая указывается производителем на упаковке.

Подготовка к строительству должна заключаться в:

• обязательной разработке проекта,
• получении технического паспорта на возведенные метры,
• проведении архитектурных расчетов,
• выполнении требований к несущей основе.

Небольшой вес материала позволяет его легко использовать, складывать и транспортировать.

Видео деформационный шов на стыке с пристройкой

Категории: Деформационный шов, Шов между домом, Деформационные швы, Профили к деформационным швам, Крыша на пристройку, Советы по возведению, Односкатная крыша, Крыши для пристройки, Пристроенная кровля, Трещины в отмостке, Мягкая отмостка, Долговечный бетон, Шов на стыке

Понравилось? Поделитесь с друзьями!

⇦
Из предложки: сделал ремонт на кухне!

⇨
Алюминиевые радиаторы отопления. Лучшие алюминиевые радиаторы для частного дома в соотношении цена/качество

электрика — Нужны ли компенсаторы при прокладке провода к хозяйственной постройке?

Трубопровод

Можно ли как-то переместить эту трубу восток-запад на две северные сетки (я предполагаю, что вверху — это север), чтобы она окружала дом? Это сократило бы вас до трех 90-х, включая заглушки.

• Вам потребуется ПВХ сортамента 80 для ответвлений на обоих концах (нижняя часть вертикального изгиба к телу кабелепровода).

• Компенсаторы, я просто не приклеиваю трубу из ПВХ, за исключением тех мест, где это необходимо, например. в пределах 10 футов от тупика или угла, потому что я не хочу, чтобы он развалился или сдвинулся под действием тяговых усилий. Вы не будете держать воду; это безнадежное дело.

• Говоря о тяговом усилии, перед тем, как начать тянуть, убедитесь, что труба хорошо уложена и утрамбована. Тяговое усилие скорее сдвинет всю трубу, чем только провод.

• Корпус кабелепровода не считается за 90, поскольку он доступен.

• Корни не обязательно должны быть строго вертикальными. Если вы находитесь параллельно зданию, вы можете использовать угол 45 градусов в нижней части ствола и подниматься по стене под наклоном. Тело проводника не волнует. Два таких 45 и очень широкий 90 под землей было бы не так уж страшно тянуть, учитывая вашу благосклонность к очень большому трубопроводу. Я бы использовал Rigid для открытой наклонной части, потому что идиоты.

• Если вам кажется, что придется копать слишком много возле фундамента, учтите, что для жесткого трубопровода требуется только глубина заложения 6 дюймов. Это чертовски дорого, но не похоже, что далеко, и вы можете прокопать его с помощью садовой лопатки Единственным недостатком Rigid является то, что его нужно резать и нарезать резьбу, так что придется несколько раз ходить в хозяйственный магазин, где режут и нарезают резьбу на трубах (и к магазинным воришкам).0005

Кстати, в электроснабжении все это намного дешевле.

Когда вы находитесь у электрика, упомяните о своей проблеме с «тонкими стенками». Бьюсь об заклад, человек исчезнет сзади и вернется с парой железных или алюминиевых корпусов 1-1 / 2 «90 кабелепроводов с красивыми короткими концами. Это плюс металлический «закрытый ниппель» и металлическая гайка, должно получиться. готово.

Если вы не можете решить это другим способом, я бы утолщил стену в этом непосредственном месте с помощью фанеры, чтобы геометрия работала. 0005

Провод

Я не знаю, откуда люди взяли, что алюминий №2 рассчитан на 100А. Таблица 310.15(B)(16) прямо указывает 90A в столбце 75C, который вы обычно используете. (60°C при работе с UF или NM). Я подозреваю, что они крадут дружественное снижение из 310.15 (B) (7), которое предназначено только для целых сервисов , а не для подпанели фидера .

Вам нужен алюминий № 1 для фидера на 100 А. (или медь №3). Это с медью № 8 заполнит ваш канал Sch 80 до 26%, что не так уж плохо. Вы можете использовать алюминий № 6 для заземления, если он изолирован. Только медь может быть оголена во влажном месте.

Провода THWN или XHHW не могут просто болтаться по стенам. Но это звучит так, как будто вы выходите прямо из задней части панели через корпус кабелепровода в кабелепроводы, а затем обратно таким же образом. Это все трубопровод или кабелепровод, который в порядке.

Архитектурные детали — компенсационные швы здания

Описание: Компенсационные швы на краях крыши обычно возникают там, где независимо поддерживаемая крыша соприкасается со стеной. Это состояние часто является результатом новой структуры, примыкающей к существующей.

По периметру крыши необходим сплошной деревянный бордюр. Он должен выступать не менее чем на 10 дюймов над соседней крышей. Верхняя поверхность бордюров должна иметь уклон в сторону от стыка, чтобы сбрасывать конденсат и влагу на крышу. Изоляция часто используется в расширительном пространстве, но не подробности для наглядности.

11.2А. Компенсационный шов между плоской крышей и стеной

Медное основание складывается вдвое и прибивается к верхней поверхности бордюра, который обрезается с уклоном 3 дюйма на фут. Его нижний край удерживается непрерывной краевой полосой. край загибается и имеет достаточную длину, чтобы приспособиться к максимальному движению. В этот край загибается медный ответный план. Верхний край ответного слоя удерживается медным приемником, который устанавливается в швы кирпича. Если стена является существующей, растворный шов сгребается на глубину 1 дюйм, вставляется медный приемник, заклинивается и герметизируется.

Загрузить файл САПР

Показанный бордюр имеет двойную ширину, чтобы обеспечить достаточно широкую поверхность для расширения и сжатия в медном стыке и для прибивания основания. В зависимости от ширины компенсационного шва может потребоваться дополнительное расширение бордюра.

11.2Б. Компенсационный шов между плоской крышей и стеной

К верхней поверхности деревянного бордюра прибивается сплошная нижняя медная планка. Его нижний край замыкается на сплошную краевую полосу. Как показано на рисунке, нижняя планка основания сформирована в замок, достаточно большой, чтобы выдержать максимальное расширение. верхняя медная планка основания свободно фиксируется на краевой планке. Его верхний край крепится к стене с помощью планок, расположенных на расстоянии не более 12 дюймов от наружного угла. Он крепится к стене в пазу или в шов в кирпичной кладке и герметизируется.

Загрузить файл САПР

11.

2С. Компенсационный шов на односкатной крыше со стоячим фальцем

Это условие показывает компенсационный шов между головкой независимо поддерживаемой односкатной крыши и стеной. Показаны три альтернативные детали.

Загрузить файл САПР

Кровельные поддоны заканчиваются на несколько дюймов ниже верхней части крыши. Каждый поддон крепится к основанию крыши с помощью 2 планок. Непрерывная медная запорная планка припаивается к поддонам не менее чем на 4 дюйма ниже верхнего края поддона. Стоячие швы до этой точки укладываются ровно. свободный замок, достаточно большой, чтобы приспособиться к максимальному движению и закрепленный шипами на 12 дюймов O.C. Медный контрфланец складывается в незакрепленный замок.

• Альтернативный вариант 1
  Верхний край медного цоколя выполнен в виде двойного сгиба, достаточного для максимального перемещения. Он крепится планками, расположенными на расстоянии не более 12 дюймов по окружности.
