Деформационные швы зданий и сооружений
Деформационные швы в зданиях устраивают для уменьшения нагрузок на элементы конструкций в местах прогнозируемых деформаций, возникающих при колебаниях температуры, сейсмических воздействий, неравномерной осадки грунта и способных вызвать опасные нагрузки.
В зависимости от назначения деформационные швы можно разделить на температурные, осадочные, сейсмические и усадочные.
Температурный деформационный шов
В жаркую погоду, при нагревании, здание расширяется и удлиняется, зимой же при охлаждении оно сокращается, эти температурные деформации приводят к появлению трещин.
Температурные швы делят надземную конструкцию строения по вертикали на отдельные части, что обеспечивает независимое горизонтальное перемещение отдельных частей здания. В фундаментах и других подземных элементах здания температурные швы не устраивают, так как они находясь в грунте, не подвержены значительным изменениям температуры воздуха.
Устройство температурных швов в наружных стенах зданий:
А, Б — с сухим и нормальным режимами эксплуатации; В, Г — с влажным и мокрым режимами;
1 — утеплитель; 2 — штукатурка; 3 — расшивка; 4 — компенсатор; 5 — антисептированные деревянные рейки 60х60 мм; 6 — утеплитель; 7 — вертикальные швы, заполненные цементным раствором.
Расстояние между температурными швами определяют в зависимости от материала стен и температурных показателей района строительства.
Температурные швы наружных стен должны быть водо- и воздухонепроницаемыми и непромерзаемыми, для чего они должны иметь утеплитель и надежную герметизацию в виде упругих и долговечных уплотнителей из легкосжимаемых и несминаемых материалов (для зданий с сухим и нормальным режимами эксплуатации), металлических или пластмассовых компенсаторов из коррозиеустойчивых материалов (для зданий с влажным и мокрым режимами).
Осадочный деформационный шов
Осадочные швы учитывают в тех случаях, когда предполагается разное и неравномерное оседание смежных элементов строения.
Отдельные смежные части здания могут быть разными по этажности и протяженности. В этом случае более высокая часть здания, которая будет тяжелее, будет давить на грунт с большей силой, чем низкая часть. Такая неравномерная деформация грунта может привести к появлению трещин в стенах и в фундаменте здания.
Осадочные швы расчленяют по вертикали все конструкции здания, включая его подземную часть — фундамент.

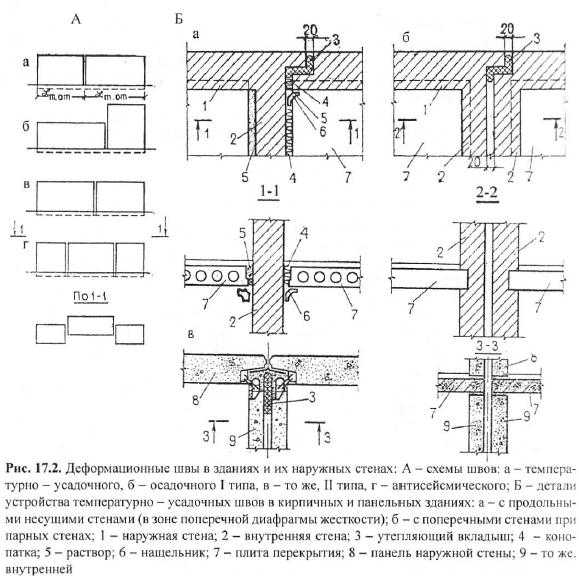

Схемы устройства деформационных швов в зданиях:
А – осадочный; Б – температурно-осадочный:
1 – деформационный шов; 2 – подземная часть (фундамент) здания; 3 – надземная часть здания;
Если в одном здании необходимо использовать деформационные швы разных видов, их по возможности совмещают в виде так называемых температурно-осадочных швов.
Антисейсмический деформационный шов
Антисейсмические швы устраивают в зданиях, строящихся в сейсмоопасных районах, подверженных землетрясениям. Они делят всё здание на отсеки, которые в конструкции представляют собой самостоятельные устойчивые объёмы.

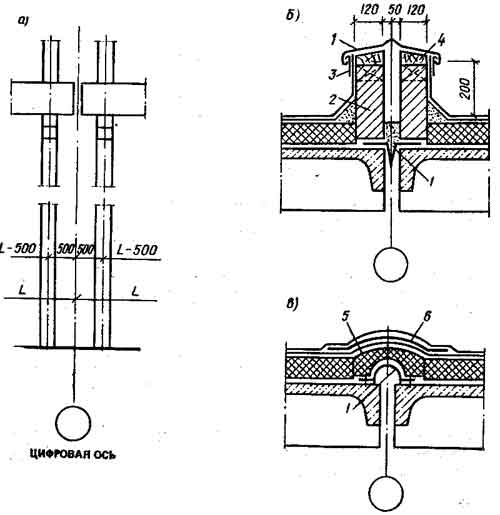

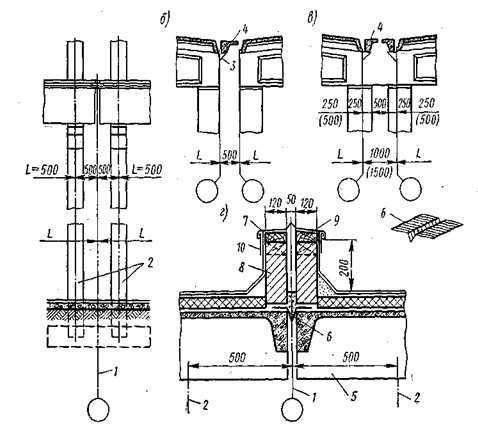

По линиям антисейсмических швов устраиваются двойные стены или сдвоенные ряды опорных колонн, которые являются основой несущей конструкции каждого отдельно взятого отсека и обеспечивают их независимую осадку.
Схема расположения сейсмических поясов в зданиях с каменными стенами и конструкция антисейсмических поясов наружной стены:
А — фасад; Б — разрез по стене; В — план наружной стены; Г,Д — внутренняя часть; Е — деталь плана антисейсмического пояса наружной стены;
1 — антисейсмический пояс; 2 — железобетонный сердечник в простенке; 3 — стена; 4 — панели перекрытия; 5 — арматурный каркас в швах между панелями перекрытий;
Усадочный деформационный шов
Усадочные деформационные швы делают в монолитно-бетонных каркасах, так как бетон при твердении уменьшается в объёме из-за испарения воды. Усадочные швы препятствуют возникновению трещин, которые нарушают несущую способность монолитно-бетонного каркаса. После того как твердение закончится, оставшийся усадочный деформационный шов полностью заделывают.
В кирпичных стенах деформационные швы устраивают в четверть или в шпунт. В мелкоблоковых стенах примыкание смежных участков осуществляется впритык и дополнительно защищается от продувания стальными компенсаторами.

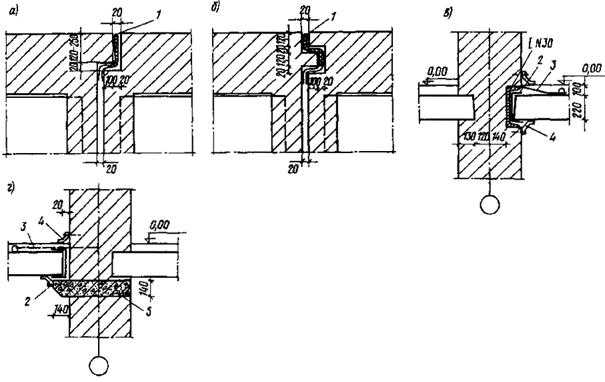

Деформационные швы в кирпичных стенах:
А — в кирпичной стене, примыкание в шпунт; Б — в кирпичной стене, примыкание в четверть; В — с компенсатором из кровельной стали в мелкоблочной стене;
1, 2 — прокладка; 3 — стальной компенсатор; 4 — блоки;
Типы деформационных швов
Консультация и заказ
Деформационный шов — неотъемлемая часть устройства здания, которая перераспределяет нагрузки на элементы конструкции.
Крупные здания подвергаются деформациям под влиянием больших нагрузок на его конструкцию. В стенах и других элементах зданий могут появиться трещины, которые снижают прочность и устойчивость здания. Для того, чтоб избежать появления трещин в зданиях необходимо устанавливать деформационные швы.
В зависимости от назначения различают такие деформационные швы:
- Усадочные швы
- Температурные
- Осадочные
Усадочные швы укладывают в монолитных бетонных или железобетонных стенах при схватывании (твердении) бетона, где происходит уменьшение его объема, которое влечет за собой появление трещин.
Создавая в бетоне прямые плоскости слабины, усадочные швы предотвращают растрескивание стяжки в процессе твердения.
Температурные швы прокладывают в длинных зданиях, которые подвергаются перепадам температуры наружного воздуха, вследствие чего возникают различные деформации. Хоть и деформации небольшие, но они могут привести к появлению трещин. Во избежание этого здания расчленяются температурными швами, перерезывающими их поперек или вдоль по всей высоте до фундаментов.
Осадочные швы устанавливаются для предотвращения деформации всего здания по причине неравномерности осадки грунта. Такие швы нужны во всех элементах здания, начиная от фундамента и заканчивая крышей. Осадочными швами здание разделяют по длине на части, предупреждая разрушение конструкций в случае возможной неравномерной осадки отдельных частей.
Деформационные швы должны герметично прилегать к поверхностям. Для этого проводят их герметизацию, которая защищает швы от проникновения воды и агрессивных сред, а также от засорения.
Группа компаний «САНПОЛ» предлагает надежные системы деформационных швов для укладки в полах и стенах каркасно-монолитных зданий. Предлагаемые системы включают: встроенные деформационные швы, накладные деформационные швы и водонепроницаемые деформационные швы. Для герметизации швов имеются прочные гидроизоляционные шпонки для всех типов деформационных швов.
Водонепроницаемые деформационные швы
Водонепроницаемая встраиваемая система профилей для компенсации деформацвий в полах
Ширина деформационного шва 80мм
Накладные и встраиваемые системы профилей для деформационных швов.
Деформационная система для паркинга
Деформационные профили для обустройства швов между секциями зданий паркингов, а также на въездах выездах из зданий или на рамп
Ширина деформационного шва 50мм
Накладные и встраиваемые системы профилей для деформационных швов
Ширина деформационного шва 150мм
Накладные и встраиваемые системы профилей для деформационных швов
Ширина деформационного шва 200мм
Накладные и встраиваемые системы профилей для деформационных швов.
Деформационный профиль сейсмический
Деформационные сейсмические профили предназначены для установки в сейсмические швы зданий и сооружений на территориях с повышенной сейсмической активностью.
Алюминиевые накладки на деформационные швы
Накладные и встраиваемые системы профилей для деформационных швов
Ширина деформационного шва 100мм
Накладные и встраиваемые системы профилей для деформационных швов
Ширина деформационного шва 30мм
Накладные и встраиваемые профили для деформационных швов шириной до 30мм
Компенсационные швы для зданий · Деформационные швы · Sika Emseal
Интегрированные решения для компенсационных швов и ограждений зданий
Водонепроницаемые, огнестойкие, пригодные для движения, шумопоглощающие, изолирующие, воздухо-, ветро-, сейсмо- и водонепроницаемые, строительные компенсаторы и предварительно сжатые гибриды герметики.
Компания Сика.
Используя Revit BIM, CAD и совместную методологию трехмерного проектирования компенсационных швов от Sika Emseal, которую преподают на наших зарегистрированных в AIA семинарах и регулярно транслируют онлайн или только для вашей фирмы, теперь дизайнеры и подрядчики могут обернуть все здание оболочке, а также обеспечить безопасность жизнедеятельности, определяя и устанавливая системы деформационных швов, которые переходят друг в друга и гарантируют непрерывность уплотнения между одинаковыми или разными технологиями, а также в местах соединения с соседними гидроизоляционными и кровельными материалами. мембраны.
Компенсационные швы и герметики, имеющие решающее значение для эксплуатационных характеристик ограждающих конструкций
Деформационные швы в бетонных, стальных, кирпичных, деревянных и других конструкциях являются критическим элементом общих эксплуатационных характеристик ограждающих конструкций. Это связано с тем, что компенсационные или деформационные швы делят всю конструкцию пополам.
Это означает, что конструкционные материалы, а также материалы ограждающих конструкций, предназначенные для гидроизоляции, кровли, облицовки и покрытия конструкции, разделены пересекающимся отверстием, которое является компенсационным швом. Следовательно, отверстия компенсационных швов должны быть заполнены, герметизированы и/или покрыты материалами, которые восстанавливают функцию материалов, разделенных пополам.
Sika Emseal использовала в качестве источника вдохновения для изобретения линейки продуктов для компенсационных швов эксплуатационные требования смежных материалов ограждающих конструкций. Это означает, что для стен наши предварительно сжатые пенопластовые герметики были разработаны, чтобы соответствовать или превосходить требования к эксплуатационным испытаниям систем навесных стен. Для крыш наши материалы обеспечивают избыточность в зазоре стыка, при интеграции кровельной мембраны и даже в методе анкеровки, обеспечивая сварку или приклеивание компенсатора кровли и механическое крепление.
Для сейсмических компенсаторов наша системная инновация была построена на принципах, обеспечивающих водонепроницаемость поверхности настила, неинвазивное крепление к основанию шва и неинвазивное анкерование крышек компенсаторов. В гаражах и деформационных швах на стадионах наши системы обеспечивают водонепроницаемость от бордюра до тротуара или ступенек, а также при переходе к вестибюлям и стенам, обеспечивая при этом полное предложение для обработки широкого спектра транспортных средств (автомобилей, тележек и т. д.). , люди). Когда дело доходит до заполнения отверстий в швах, где ожидаются акустические требования, наше решение включает в себя массонагружающие, поглощающие и отражающие свойства. И наши универсальные водонепроницаемые, акустические и огнестойкие компенсаторы были изобретены и доказали свою эффективность в соответствии с самыми строгими методами испытаний на огнестойкость для противопожарных барьеров — UL, ASTM, CE, EN, AS, BS, RWS.
Водонепроницаемость поверхности настила при обеспечении непрерывности уплотнения на бордюрах и парапетах является важным отличием нашего мостового компенсатора.
Защита опор и балок нижележащей конструкции имеет важное значение для сохранения моста.
Наши герметизирующие ленты более надежны, чем обычные гидроизоляционные материалы, поскольку содержат гидрофобные химические вещества в пенопластовой матрице, что обеспечивает долговечность и герметизацию, а также устойчивость к деформации при сжатии, что невозможно при использовании традиционных прокладок с закрытыми порами.
Возможно, наиболее критично то, что компенсационные швы будут протекать, если они не будут должным образом переходить между аналогичными и разнородными системами компенсационных швов при изменении плоскости и направления, а также в местах примыкания к гидроизоляционным и кровельным мембранам и в воздушных барьерах стен. и покрытия. Являясь членом глобальной семьи Sika, компания Sika Emseal теперь может предлагать комплексные решения для ограждений зданий и крыш, которые включают гарантии на деформационные швы от одного поставщика между ее компенсационным швом (RoofJoint) и лучшей в своем классе кровельной мембраной (Sika Sarnafil).
, монолитные мембраны (Hydrotech MM6125) и жидкие мембраны Sika (Sika LAM).
Специально разработанные продукты необходимы для обеспечения надежной обработки компенсационных швов, а также для обеспечения непрерывности уплотнения между системами и соседними материалами. Не менее важна команда, которая предлагает комплексный подход к долговечным деформационным швам и герметизации швов. Наша команда технических специалистов по продажам на местах и в офисе стремится обеспечить успех вашего проекта. Мы используем новейшие интерактивные коммуникационные инструменты и технологии, чтобы сотрудничать с вами при выборе продуктов и разработке строительной документации, которые помогают достичь цели по поставке высокоэффективного ограждения здания. К ним относятся сведения о компенсационных швах в BIM, CAD и Inventor, а также спецификации руководств, листы технических данных, листы данных по установке, паспорта безопасности и многое другое, доступное на кончиках ваших пальцев на этом веб-сайте.
Мы с нетерпением ждем возможности помочь вам создать безотказные компенсаторы с самой низкой совокупной стоимостью владения для вашего проекта. Свяжитесь с нами сегодня.
