Плоские крыши могут включать множество различных элементов.

Как правило, большое количество элементов можно встретить на крышах административных, промышленных зданий, а также зданий торговых центров.

  1. «Рядовая» кровля (водоизоляционный слой) – основной элемент крыши, предохраняющий нижние лежащие слои и конструкции от проникновения влаги.
  2. Скат крыши – плоскость крыши с уклоном, по которой происходит отвод воды к ендове и затем к водоприемной воронке.
  3. Конек — пересечение скатов, образующее верхнее горизонтальное ребро (верхняя грань крыши).
  4. Ендова — линия пересечения скатов крыши с образованием внутреннего угла, по которому происходит отвод воды с поверхности кровли в водоприемную воронку или лоток.
  5. Парапет — конструкция, ограждающая крышу здания по периметру.
  6. Карниз — горизонтальный выступ крыши над стеной здания, защищающий стену от воды и имеющий декоративное значение.
  7. Аэратор (флюгарка) – устройство, предназначенное для вентиляции подкровельного пространства и вывода водяных паров и влаги.

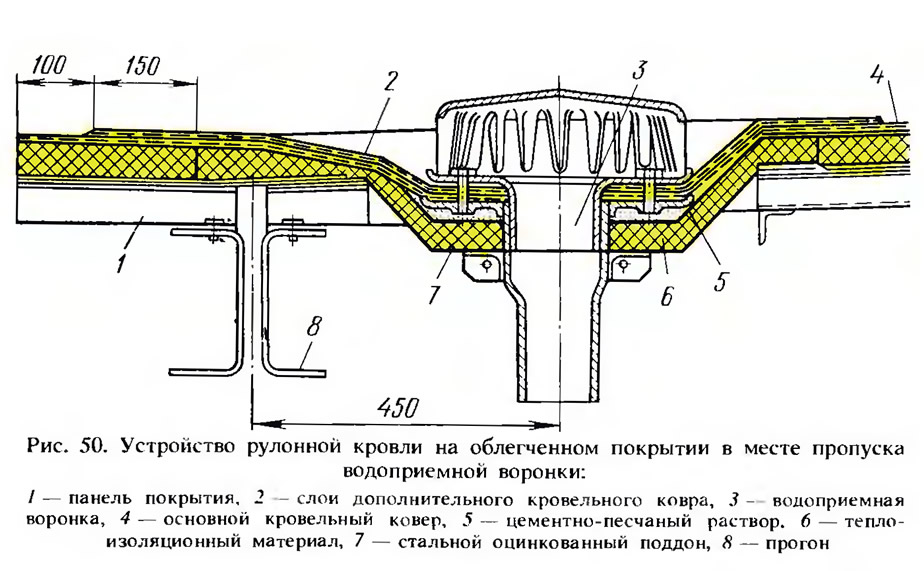

  8. Водоприемная воронка – элемент системы внутреннего водостока, предназначенный для отвода дождевой и талой воды с поверхности крыши, балконов и террас посредством трубопровода канализации.
  9. Парапетная воронка – элемент системы внешнего водостока, предназначенный для сбора и отвода для водостока с плоских крыш и террас через проём в парапетной стене.
  10. Проходной элемент – место прохода коммуникаций через конструкцию крыши с выходом на поверхность и обеспечением герметичности кровли.
  11. Пешеходная дорожка – элемент для передвижения обслуживающего персонала по крыше без риска повреждения кровли.
  12. Зона обслуживания – зона на поверхности крыши вокруг мест установки оборудования, предназначенная для его обслуживания без риска повреждения кровли.
  13. Оборудование – это различные устройства инженерных систем здания, которые размещаются на поверхности кровли на опорах (фундаментах). Чаще всего на кровле можно встретить оборудование систем вентиляции и кондиционирования.
  14. Вентиляционный выход – приточная и вытяжная вентиляция выводится на крышу.
  15. Выход на кровлю – предусматривается для попадания на поверхность крыши для обслуживания кровли и оборудования.
  16. Аэрационный фонарь – служит для организации естественного освещения внутри здания при недостаточном количестве окон, также может применяться как элемент взрыво-пожаробезопасности (при взрыве взрывная волна разрушает именно этот элемент, не причиняя ущерб конструкции здания).
  17. Система молниезащиты – комплекс мер, предпринимаемых для защиты людей, сооружений и оборудования от негативных воздействий молнии.
  18. Ограждение крыши – комплекс мер для обеспечения безопасности обслуживающего персонала в период обслуживания и осмотра крыши.

#плоская
#крыша
#кровля
#Кровля плоская
#ПГС
#КМС
#Поддержка
#Проектирование
#Консультация
#Выбор решения
#Помощь в подборе решения
#техническая
#конструкция
#состав

Оцените эту статью

4. 5
(4)

Автор статьи:

Андрей Титов

Руководитель Инженерно-Технического Центра

2689

Дата обновления статьи:

28 Апреля 2020

Автор статьи:

Андрей Титов

Руководитель Инженерно-Технического Центра

2689

Дата обновления статьи:

28 Апреля 2020

Оцените эту статью

4.5
(4)

Элементы плоских крыш

Содержание

  • Элементы крыши:

Кровельный пирог — элементы и устройство плоской крыши

Популярность плоских крыш связана с простотой установки, экономией бюджета и желанием увеличить полезную площадь здания. Но при неправильном подборе и размещении элементов такая крыша принесет немало проблем. Чтобы этого не случилось, нужно разобраться, какие конструктивные элементы могут использоваться и послойно распределяться при обустройстве плоской кровли.

Структура кровельного пирога

При наличии участка и необходимых материалов практически каждый застройщик может возвести объект с плоской крышей. Пирог плоской кровли состоит из простых элементов, которые можно купить на каждом профильном рынке.

Крыша, которую принято называть плоской, производит впечатление горизонтального расположения, но обладает небольшим уклоном в размере 1-8°. Заметить его практически невозможно, но свою задачу он выполняет, помогая дождевой воде и талому снегу свободно стекать к водосбору. Горизонтальное перекрытие отличается от скатных сооружений отсутствием стропильного каркаса и опирается на стены.

Строительные элементы пирога плоской кровли входят в состав перекрытия. Правильный набор компонентов складывается в стандартную структуру:

  • Основание из профилированного стального листа или более надежной и устойчивой железобетонной плиты;
  • Уклонообразующий слой – так называемая разуклонка из керамзитных стяжек или с утеплителем из пенополистирольных плит, укладываемых на основу;
  • Пароизоляционный лист;
  • Утепляющий пласт;
  • Гидроизоляционная защита от влаги из битума, полимерных веществ или смешанного типа;
  • Разделительный слой из геотекстиля для фильтрации.

В зависимости от выбранного материала в основании, устройство кровли можно дополнять или облегчать при необходимости. В сокращенный состав может входить покрытие, экструзионный полистирольный и пароизоляционный слои и профилированная металлоконструкция.

Устройство кровельного пирога

Эксплуатируемая плоская крыша рассчитана на круглогодичное использование в разных целях. Таким образом можно обустроить пространство над жилым домом или гаражом и установить крупногабаритное тяжелое оборудование.

Эксплуатируемые кровли давно оборудуют в южных регионах. Они выгодно обходятся по стоимости и позволяют эффективно пользоваться верхней частью сооружения. В нашем климате конструкция плоской крыши появилась с того момента, когда конструкторы сумели разработать соответствующие гидроизоляционные технологии для сложных конструкций. Поэтому кровельный пирог эксплуатируемой плоской крыши требует грамотного подхода к проектированию, монтированию и регулярному квалифицированному обслуживанию.

Эксплуатируемая классическая конструкция обладает прочным покрытием, на котором обустраивается площадка из террасной доски, тротуарной плитки, щебневой или гравийной отсыпки. Она бывает утепленной или создается без применения сохраняющей тепло продукции.

Монтаж наплавляемой кровли производится из битумных полимеров. То есть, это сооружение фактически является гидроизоляционным полотном на стекловолокнистом или полиэфирном основании, обработанном вяжущими с двух сторон веществами. Для неутепленного типа не применяют специальную изоляцию. Это значит, что пирог наплавляемой кровли не содержит пароизолирующей пленки для сохранения теплого слоя.

16 Термины для плоских крыш, которые необходимо знать

Плоская крыша представляет собой сложную систему, состоящую из ферм, опорных балок, подстилающего слоя, настила и кровельного материала. Многое делается для того, чтобы любое коммерческое здание было устойчивым к любым погодным условиям. Если вы думаете об установке новой плоской крыши или замене старой, важно понимать общую терминологию, которая поможет вам работать с вашим кровельным подрядчиком. Вот некоторые из наиболее важных терминов плоской кровли, которые вы должны знать.

1. Заполнитель

Заполнитель – это минеральное покрытие, наносимое на застроенные кровли для защиты верхнего битумного покрытия от прямых солнечных лучей и для отражения солнечной радиации. Это помогает уменьшить максимальную температуру поверхности, кратковременные колебания черной поверхности, а также сезонный диапазон температур.

2. БУР

Сборная кровля, также известная как БУР, является наиболее известным плоским кровельным материалом. Он состоит из чередующихся слоев битума (асфальта) и армирующей ткани и покрыт верхним слоем заполнителя, в основном камня или гравия.

3. TPO

Кровельные системы TPO (термопластичный полиолефин) состоят из одного слоя синтетического материала и армирующей сетки для покрытия плоских крыш. Мембраны ТПО изготавливаются в виде листов шириной 10, 12 или 20 футов. Эта кровельная система получила признание в отрасли благодаря своей естественной отражающей поверхности, которая защищает крышу от УФ-повреждений.

4. EPDM

EPDM (этилен-пропилен-диеновый мономер) относится к синтетическому каучуку, получаемому из нефти и природного газа. Его простота установки и долговечность стимулировали его рост и сделали его одной из самых распространенных коммерческих плоских кровельных систем в США сегодня.

5. ПВХ

Однослойная ПВХ-мембрана, пожалуй, самый популярный материал для плоских кровель. Возможна установка даже плоских крыш ТОЛЬКО ПВХ-мембранами. Как правило, ПВХ-мембрана представляет собой один слой термопластичного материала со швами из ПВХ, сваренными термосваркой для образования водонепроницаемого соединения.

6. Модифицированный битум

Кровельные системы с модифицированным битумом представляют собой однослойные системы, которые в большинстве случаев наносятся на поверхность кровли в рулонах. Они очень похожи на асфальтовые крыши, но содержат дополнительные полимеры в своих материалах, чтобы обеспечить дополнительную защиту от погодных условий и помочь увеличить срок службы продукта.

7. Уклон крыши

Уклон крыши — это просто степень наклона крыши. Как правило, минимальный уклон для стекания воды с крыши составляет 1% (1/8″ на 1 фут). Однако минимальный уклон плоской крыши по строительным нормам составляет 2% (1/4″ на 1 фут). Хотя достаточный уклон позволит дождевой воде свободно стекать с крыши, вам, вероятно, понадобится водонепроницаемая мембрана для вашей плоской крыши.

8. Фартук

Фартук для плоской кровли является важным компонентом крыши, и его нельзя игнорировать. По сути, оклад плоской кровли состоит из металлических полос, согнутых под углом 90-градусов. Их основное предназначение – служить надежной защитой от дождя, льда, снега, влаги и даже некоторого мусора.

9. R-значение

R-значение кровельного материала – это степень его сопротивления тепловому потоку. Для коммерческих плоских крыш важно знать значение R, поскольку во многих штатах требуется, чтобы кровельные системы имели минимальное тепловое сопротивление. Чтобы определить R-значение кровельной системы, ваш кровельный подрядчик примет во внимание мембраны, изоляцию, подстилающий слой, облицовочные доски и клеи.

10. Подложка

Подложка – это поверхность, на которую укладывается гидроизоляционная мембрана или кровельный материал. В системе плоской кровли подложка может относиться к структурному настилу или изоляции.

11. Подложка

Подкровельная подложка относится к водонепроницаемому или водонепроницаемому материалу, который кровельщики укладывают непосредственно на настил крыши. Его часто наносят под остальные кровельные материалы в качестве дополнительного слоя защиты от непогоды.

12. Шов

Кровельный шов происходит там, где соединяются панели материала. Это может быть крыша из ТПО, ПВХ или металла. Швы, как правило, являются самым слабым местом крыши.

13. Штормовые ремни

Штормовые ремни или ремни для защиты от ураганов обычно наматывают на фермы или стропила крыши, чтобы укрепить крышу и свести к минимуму повреждения от ветра.

14. Однослойные

Однослойные кровельные системы являются довольно популярными плоскими кровельными материалами, особенно для проектов с учетом веса и несущей способности. Однослойная мембрана прочна и обладает высокой устойчивостью к суровым климатическим условиям, разрывам и проколам. Они невероятно легкие, обычно весят 4-7 фунтов на каждые 10 квадратных футов.

15. Torchdown

Кровля Torchdown представляет собой просто модифицированный битум в сочетании с высококачественными смолами. Эта особая комбинация гарантирует, что ваша плоская крыша полностью непроницаема для дождевой воды и очень устойчива к разрушительным ультрафиолетовым лучам. Кровля Torchdown не тает и не собирает большие лужи дождевой воды, что делает ее очень устойчивой к атмосферным воздействиям.

16. Войлок

Рубероид — еще один популярный и традиционный метод создания плоских крыш. Войлочная кровля, иногда известная как битумная бумага, устанавливается с использованием горячего битума для создания прочной связи между крышей и войлоком.

За более чем 40 лет компания Bill West Roofing в Лис-Саммит, штат Миссури, заработала репутацию благодаря высокому качеству изготовления и образцовому обслуживанию клиентов. Если вам нужна замена коммерческой плоской кровельной системы, наши опытные кровельщики обеспечат наилучшее качество изготовления, используя продукцию самого высокого качества. Свяжитесь с нами сегодня, чтобы получить бесплатную оценку или поговорить с одним из наших дружелюбных консультантов по кровле.

Основы планирования – Руководство по плоским крышам, часть 1

Плоские крыши стали незаменимыми в промышленной среде. Они экономически привлекательны, по ним можно ходить, и они позволяют оптимально использовать пространство без уклонов. Наша новая серия руководств по плоским крышам посвящена различным аспектам этой особой формы крыши.

В первой части нашего нового руководства вы узнаете все об основах проектирования плоской крыши. Чем отличается плоская крыша от скатной? Как устроена плоская крыша и какие нагрузки и усилия необходимо учитывать?
 ​​​​​

Скатная крыша и плоская крыша – различия

В целом проводится различие между крышами с кровельным покрытием (скатные крыши) и крышами с гидроизоляцией (плоские крыши).

В случае кровельного покрытия покрытие крыши состоит из отдельных компонентов, таких как кровельные камни, черепица, мелкие элементы в форме гонта или крупноформатные элементы в форме панелей. Они не водонепроницаемы, они просто отводят воду. Поэтому их называют непроницаемыми для дождя. Минимальный уклон крыш с кровельным покрытием известен как стандартный уклон крыши и в конечном итоге зависит от используемых материалов. Кровля может быть выполнена из разных материалов, таких как бетон, кирпич, дерево, солома или металл.

На крышах с гидроизоляцией кровельная мембрана бесшовно герметизируется ленточными материалами. Обычно это делается на крышах с небольшим уклоном. Хотя в Строительном кодексе Германии нет четкой информации о уклонах плоских крыш, Директива о плоских крышах рекомендует уклон не менее двух процентов или 1,1 градуса. Оптимальным является пять процентов или 2,9 градуса. DIN 18531 «Гидроизоляция крыш» классифицирует плоские крыши на I группу уклона с уклоном до трех градусов и II группу уклона с уклоном от трех до пяти градусов. ​​​​​​​
​​​​

​​​​​Схема конструкции

Обычная конструкция плоской кровли состоит из следующих компонентов: Верхний слой является водонепроницаемым. Обычно он состоит из однослойной пластиковой или битумной мембраны (а). В пластиковой кровельной мембране можно использовать широкий спектр материалов, таких как ПВХ, ТПО, ТПО или ЭВА. Обычно они имеют внутреннюю резьбу для обеспечения механических характеристик. С битумными мембранами также возможны многослойные системы.
​​​​Второй слой, опционально и в зависимости от применения и противопожарных требований, представляет собой теплоизоляционный слой (b). Обычными изоляционными материалами для плоских крыш являются PIR, PUR, EPS или минеральная вата. Толщина изоляционных материалов варьируется от 20 мм до 600 мм, например, в холодильных камерах.
Между основанием, так называемым несущим слоем (d), и теплоизоляционным слоем укладывается пароизоляционный слой (в). Это также может быть сделано из различных материалов. Основой плоской кровли является несущий слой. В Германии 80% несущих слоев изготовлены из трапециевидной листовой стали. Трапециевидные несущие оболочки обычно имеют толщину 0,75–0,88 мм. Однако другие основания могут быть изготовлены из дерева или древесных материалов, бетона, легкого бетона и газобетона. Субстраты различаются на международном и региональном уровнях. Например, доля несущих слоев из бетона намного выше в странах Южной Европы, таких как Италия или Испания.
​​​​​​​​

Нагрузки на крыши

В общем, существует различие между постоянно действующими нагрузками и непостоянно действующими нагрузками, т.е. переменными нагрузками. К постоянно действующим нагрузкам относятся статическая нагрузка конструкции, а также компоненты, постоянно связанные с крышей, такие как, например, солнечные установки. Непостоянно действующие нагрузки подразделяются на ветровые нагрузки от всасывания и напора ветра, транспортные нагрузки от людей или транспортных средств, снеговые нагрузки, ремонтные нагрузки вследствие работ по техническому обслуживанию и нагрузки от тепла, расширения или вибраций. При механическом креплении плоских крыш решающее значение имеет всасывающая сила ветра. В случае ветрового подсоса роль механических креплений заключается в фиксации положения всего комплекта крыши.

На примере шовного крепления показаны ненагруженная и нагруженная система. Нагруженные кровельные системы можно распознать по тому, как кровельная мембрана выпячивается вверх из-за силы всасывания ветра. Это вызывает напряжение в области шва. Всасывающие силы ветра в равной степени (50 %) поглощаются площадью шва и передаются через застежку в несущую систему.
Нагрузка с обеих сторон кровельной мембраны передается через крепеж на несущую конструкцию. С одной стороны слабым местом может быть сварной шов, а с другой — прочность и качество сетчатой ​​вставки кровельной мембраны. В большинстве случаев выход из строя происходит из-за того, что кровельная мембрана под нагрузочными пластинами вырывается или нагрузочная пластина не защелкивается. Если кровельная мембрана имеет высокие механические свойства, то крепеж можно также вырвать из основания.

Исходное положение круглой металлической нажимной пластины все еще хорошо видно. Кровельная мембрана сорвана вдоль крепежа. Из этого мы можем сделать вывод, что напряжение всасывания ветра и, следовательно, сила, приложенная к точке крепления, были слишком велики. Уменьшение зазора между крепежными элементами снижает нагрузку на точку крепления и тем самым также снижает риск повреждения.

Требования к крепежным элементам для плоских крыш

​​​​​​Существует ряд требований, которым должны соответствовать крепежные элементы для плоских крыш. В дополнение к статической функции в отношении прочности на растяжение, физические свойства здания также играют роль, принимая во внимание минимизацию тепловых мостов. Кроме того, требуется более высокая современная коррозионная стойкость. При установке пластиковых комбинаций креплений также должна быть подтверждена устойчивость к старению. В зависимости от используемого изоляционного материала следует также обратить внимание на комбинацию крепежных элементов с точки зрения устойчивости к приложенным нагрузкам.
