Геотекстиль для фундамента способен обеспечить дополнительную защиту фундаменту,а значит основа дома будет более устойчивой.

Геотекстиль обладает сразу несколькими полезными свойствами:

• Армирование — укрепления грунта, особенно слабого, что помогает увеличить его несущую способность. Использование геополотна способствует равномерному распределению нагрузки по всей основе фундамента;
• Разделение — укладка материала под песчаную подушку не дает песку и щебню перемешиваться с землей, то есть предупреждает заиливание;
• Дренаж — отвода вод, защиты фундамента от их негативного воздействия, разрушающего прочность конструкции.

Применение геополотна при возведении фундамента не дает зданию проседать, предупреждает его разрушение.

Подбор геотекстиля по плотности под фундамент

Плотность подходящего материала зависит от давления на фундамент: этажность строения, тип здания и другие параметры.

• Под фундмент используют геотекстиль начиная с плотности 200 г/м2 и выше в зависмости от типа фундамента.
• Кроме того учитываются также свойства грунта. В случае его нестабильности, частых оползней подойдет материал плотностью выше 250 г/м². Он укладываются под подушку в траншею.
• Термофиксированное полотно плотностью равной 200 г/м², подходит в качестве защиты основания фундамента и фильтрующего материала для дренажа.
• Чтобы добиться распределения нагрузки на фундамент, используют термоскрепленные виды полотна, плотностью свыше 300 г/м².

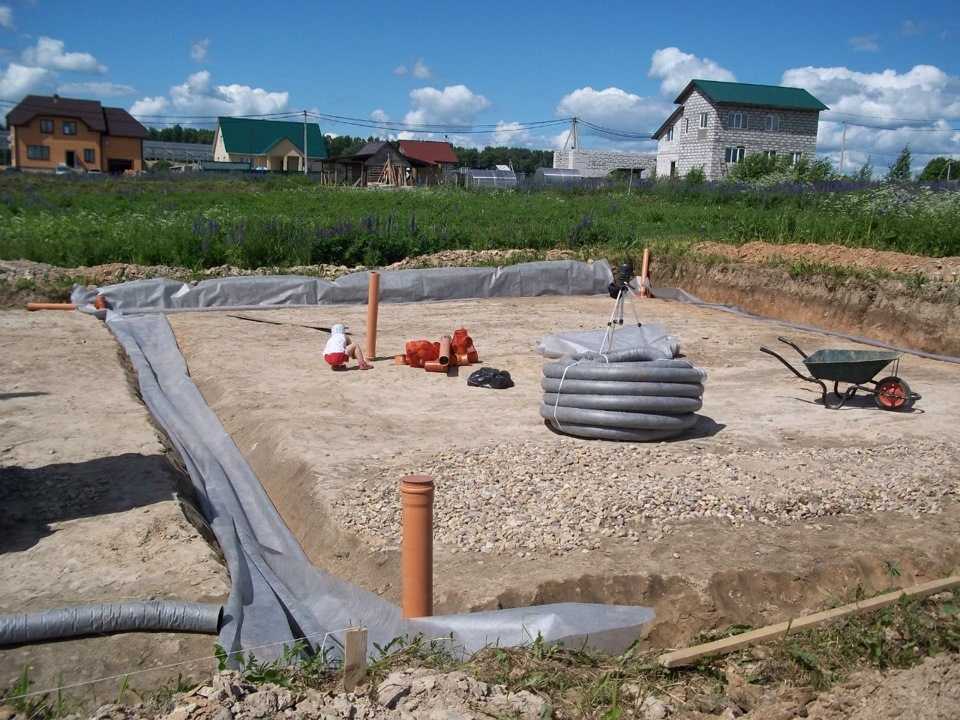

• Технология укладки геотекстильного материала зависит от вида фундамента. Если он ленточный, то дно траншеи застилают полимерной пленкой, ее плотность не должна быть меньше 300 г/м².
• В случае плитной конструкции фундамента дно котлована покрывают геотекстилем с плотностью свыше 350 г/м².

Выбирая геотекстиль, обратите внимание на его основные технические характеристики: плотность, разрывную нагрузку, коэффициент фильтрации.

Рулоны нужно раскатать и расстелить на поверхности, чтобы нахлест на стыках составлял не меньше 30 см и даже 50 см, если основание недостаточно ровное. Новый слой настилают только на тщательно выравненный предыдущий.

Стыки отрезков полотна заделывают путем сшивания скобами или сваркой.

Затем геотекстиль накрывают слоем песка или грунта. Поверхность выравнивают и утрамбовывают для подготовки к дальнейшим работам по заливке фундамента бетоном.

Надежность возводимого объекта, а так же его эксплуатационный срок напрямую зависят от такого внешнего элемента как фундамент, который подвержен влиянию воды в грунте, содержащей в себе ряд агрессивных элементов. Большой уровень влажности почвы зачастую является пусковым механизмом, который является основной причиной возникновения процесса разрушения. Чтобы защитить основание от потопления и негативных факторов, в строительстве применяется геотекстиль под фундамент.

Основные функции геотекстиля для фундамента

Основным назначением материала является рассредоточение нагрузки, которую здание оказывает на грунтовую основу для предотвращения последующей ее деформации. Таким образом, фундамент в котором задействовано полотно, оказывается не только устойчивым, но и стабильным.

Геотекстиль незаменим в тех случаях, когда:

• необходимо обеспечить дренаж или предотвратить заливание почвы;
• требуется разделить слои, чтобы исключить их смешивание, а соответственно и образование в будущем провалов;
• нужно армирование.

Подобное геополотно применяется в строительстве разных объектов, но наиболее часто используется относительно слабонесущего грунта. Данный материал имеет высокую степень упругости, который позволяет равномерно распределить напряжение по основанию, разделив при этом разные прослойки, не давая возможности им смешаться, что значительно увеличивает несущую способность. Укладка геотекстиля под фундамент во всех вышеописанных случаях является неотъемлемой частью строительства.

Какие полезные функции он выполняет?

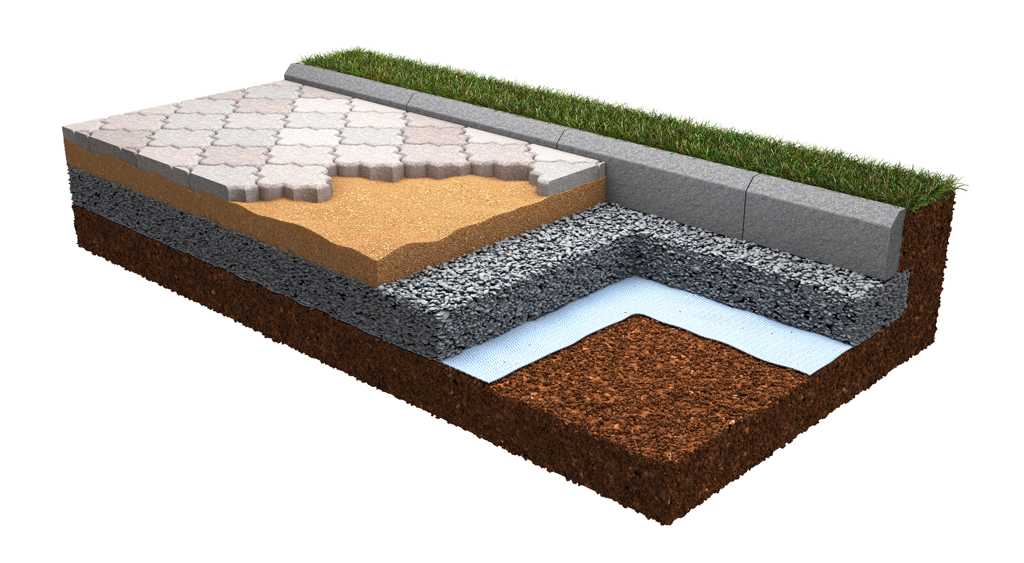

1. Усиление грунта. Правильное использование геосинтетики – вот залог успеха при решении специфических задач обустройства фундамента.Укладывают геотекстиль в вырытый котлован.Когда требуется механическое усиление основания, площадь уложенного геотекстиля должна превышать площадь дома. Не менее метра от стены в каждую сторону должна простираться застеленная полотном площадка.

Надежно использование подушки из щебня, обернутого геотекстилем. Имейте в виду, если подложить геоткань ровно по размеру фундамента, задача по усилению грунта выполнена не будет!

• Защита фундамента от грунтовых вод. Свойство прерывать земляные капилляры позволяет уменьшить просачивание воды к фундаменту.

• Увеличение прочности бетонного фундамента. Препятствуя просачиванию жидкого «цементного молочка» из бетонного раствора в грунт, подстилка под фундамент из геотекстиля позволяет сохранить все заданные свойства бетона.

• Обустройство дренажа. По свойству препятствовать заиливанию дренажной системы геотекстилю нет равных.Оборачивая им дренажную трубу, увеличивают ее срок службы. Чтобы добиться еще большей эффективности дренажа, в геотекстиль полностью помещают и весь дренажный заполнитель. Это щебень, внутри которого лежит дрена. В этом случае, заполнитель может иметь большую фракцию – а значит, быть более дешевым.

Технология укладки геотектиля под фундамент

Укладка геополотна требует соблюдения ряда условий и проходит согласно имеющейся инструкции:

1. Во время устройства прослоек из геотекстиля необходимо выполнение таких предварительных операций, как транспортировка и укладка материала, подготовка грунта, соединение текстиля, если необходимо, а так же отсыпка и разравнивание верхнего слоя на полотно с последующим его уплотнением.
2. Подготавливать грунт, значит уплотнять и выравнивать его. При этом необходимый коэффициент плотности указан в нормативных требованиях, где отмечено, что на поверхности грунта не должны присутствовать неровности, превышающие 5 сантиметров в глубину. Многие не знают, как укладывать геотекстиль под фундамент, если отсутствует опасность повреждения полотна. В данном случае можно исключить подготовительные работы, а глубокие ямы и коли засыпаются грунтом, и выравниваются с помощью бульдозера. Если на участке имеются насаждения, их можно не выкорчевывать в данном случае, а просто произвести спил на одном уровне с землей.
3. Рулоны с материалом транспортируются на место проведения работ перед началом укладки. Геотекстиль распределяется непосредственно по всей длине основания на расстояние, равное ширине полотна.
4. Укладывают полотно поперек или продольно насыпи. С технологической стороны считается более удобным продольный вариант, но он не может обеспечить одинаковой прочности геотекстиля по всей ширине, однако, данный показатель обязателен при создании армирующей прослойки, если основание слабое.
5. Во время укладки материала выполняется ручная раскатка рулонов звеном. Первые метры прижимаются к грунту при помощи двух анкеров по краям, дальнейшая раскатка предполагает небольшое натяжение материала с периодическим разравниванием. Геополотно впоследствии закрепляется на грунте через 15 метров с помощью тех же анкеров.
6. Правила укладки геотекстиля под фундамент требуют величину перекрытия, если нет соединений, не меньше 0,5 метра. Если полотна соединяются путем сшивания мешкозашивочной швейной машиной, величина перекрытия может быть снижена.
7. Во время проведения работ со сложным грунтом полотна лучше соединять полностью или частично, чтобы производить их укладку с увеличенной шириной.

Home 1 Популярные категории

Геотекстиль

Подробнее icon

Дренаж

Подробнее icon

Водоотвод

Подробнее icon

Трубы ПВХ

Подробнее icon

Выберите ваш город:

x

Геотекстиль для фундамента: правильный выбор и использование

Часто задаются вопросами – для чего нужен геотекстиль и в чём его преимущества перед традиционными гидроизоляционными материалами для фундаментов? Постараемся популярно объяснить, какой геотекстиль нужен для фундамента.

Содержание

• 1 Необходимость устройства гидроизоляции фундамента
• 2 Что такое геотекстиль
• 3 Основные функции геотекстиля
  • 3.1 Армирование
  • 3.2 Дренажный слой
  • 3.3 Разделительные слои из геотекстиля
• 4 Технология укладки гидроизоляции из геотекстиля
  • 4.1 Ленточный монолитный фундамент
  • 4.2 Ленточный фундамент из сборного железобетона
  • 4.3 Свайное основание
  • 4.4 Плитный фундамент
  • 4.5 Отмостка
• 5 Самые популярные виды геотекстиля

Необходимость устройства гидроизоляции фундамента

Гидроизоляция строительных конструкций один из самых важных элементов защиты зданий и сооружений от воздействия окружающей агрессивной среды. Особенно необходимо устройство гидроизоляции фундаментных конструкций. Контакт железобетонных и металлических конструкций непосредственно с землёй вызывает разрушающие явления в структуре фундамента.

Применяют разные современные изоляционные материалы, среди которых особое место занимает геотекстиль.

Что такое геотекстиль

Тканный геотекстиль

Геотекстиль является одним из самых популярных эффективных материалов, применяемых для гидроизоляции элементов здания, находящихся в земле. Геотекстиль под фундамент изготавливают из полимерных материалов таких, как полиэстер, полиэфир и полипропилен.

Делают геоткани двух видов: тканое полотно и термообработанная нетканая плёнка. Оба вида производят, как из одного материала, так и в комбинации из нескольких полимеров.

Тканая основа придаёт полотну особую пластичность. Благодаря этому свойству, материал можно стелить в самых сложных по конфигурации местах. Тканевая основа лучше, чем термотекстиль, хорошо выдерживает деформации на излом.

Термически обработанное полотно имеет более высокую плотность. Его нужно стелить на грунтах с повышенной влажностью и с высоким уровнем грунтовых вод. Текстильное полотно, помимо своих изолирующих качеств, обладает армирующим свойством.

Основные функции геотекстиля

Полимерные полотна применяют как:

• армирование основания фундамента;
• дренажный слой, обеспечивающий водоотвод влаги из почвы;
• разделительный слой между грунтом и песчаной подушкой, щебёночным слоем.

Армирование

Геотекстиль под подушку

Перед тем, как устраивать песчаную подушку, на грунт настилают слой полотна. Это создаёт упругий слой, равномерно распределяющий нагрузку по всей поверхности основания фундамента. Армирующие свойства геотекстиля значительно увеличивают несущую способность слабых грунтов.

Геотекстиль плотностью 350-600 г/м 2 применяют для равномерного распределения нагрузки на грунтовое основание.

Дренажный слой

Геотекстиль является надёжной преградой на пути проникновения влаги и грунтовых вод в структуру фундаментных конструкций зданий и сооружений. Слой геотекстиля является своеобразным водоотводом от конструкций фундамента. Для этой цели используют материал плотностью 200 г/м 2.

Разделительные слои из геотекстиля

Слой геотекстиля, уложенный между грунтом и песчаной подушкой фундамента, не даёт развиваться процессу заиливания песчаного слоя. Проложенные полотна полимерной ткани между насыпными слоями фундаментной подушки не дадут им перемешиваться. Это не даст понизить несущую способность подушки и сохранит дренажные свойства основания фундамента.

Технология укладки гидроизоляции из геотекстиля

Рассмотрим технологию укладки геотекстиля для различных видов фундаментов:

Ленточный монолитный фундамент

Конструкция укладки текстиля в ленточное основание

По всей длине на дно вырытых траншей укладывают слой полимерной плёнки плотностью от 350 до 6оо г/м2. Такой материал создаст надёжный барьер на пути прохождения влаги из грунта к конструкциям здания. В то же время плотный текстиль обеспечит прочное армирование подстилающего слоя фундамента. После установки опалубки, к её стенкам крепят гидроизоляцию, выводя её края за верхние края ограждений.

После демонтажа опалубки проверяют цельность гидроизоляционного покрытия. Возникает вопрос, – какой вид геотекстиля выбрать для укладки на верхнюю поверхность монолитной ленты? Конечно, лучше применить термопрессованное полотно плотностью 250 г/м2. Использовать более плотную ткань не имеет смысла потому, что кроме удорожания строительства это ничего не даст.

Ленточный фундамент из сборного железобетона

От устройства гидроизоляции монолитной ленты, отличает то, что полимерную плёнку крепят к боковой поверхности сборного железобетонного фундамента, используя битумную мастику или другой клеящий состав.

Края плёночного покрытия обязательно должны выходить за границы периметра фундаментной плиты на 100-150 мм.

Свайное основание

Покрытие геотекстилем грунтового основания на свайном поле имеет смысл при устройстве цокольного этажа. Перед монтажом ростверка, поверхность почвы между верхушками свай тщательно покрывают текстильной полимерной плёнкой. Затем выбирают, какое нужно делать покрытие гидроизоляции. Делают либо песчаную, щебёночную подготовку, либо бетонную стяжку. После чего монтируют ограждение цоколя.

Плитный фундамент

Геотекстиль под монолитное основание

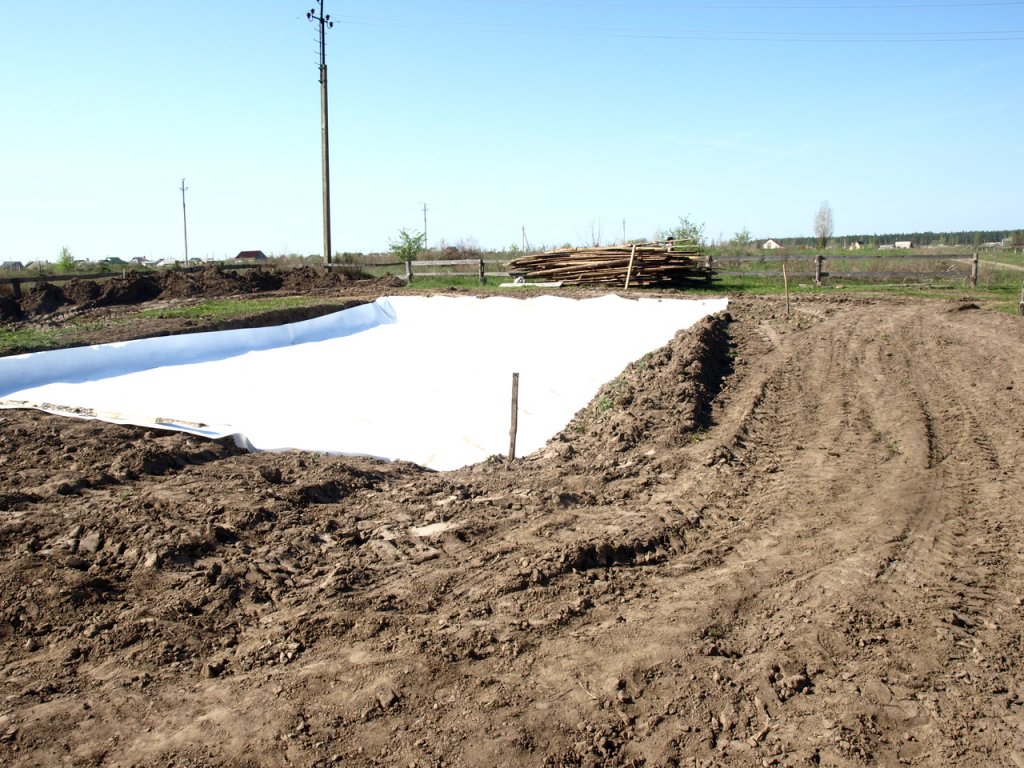

На всю площадь вырытого котлована для монолитной фундаментной бетонной плиты укладывают «ковёр» из геотекстиля. Какую лучше выбрать геоткань? Так как поверхность грунтового основания практически не имеет изгибов, для гидроизоляции и армирования основания плиты выбирают термопрессованную плёнку с высоким показателем плотности.

После устройства подстилающей подушки плиты, на него укладывают слой текстиля дренажного назначения. Плотность такой плёнки достаточна в пределах 200-250 г/м2.

Отмостка

Отмостка представляет собой замкнутое покрытие поверхности вокруг дома. Прочный защитный пояс предохраняет цоколь и фундамент дома от проникновения природных осадков (дождь, талый снег) в структуру подземных конструкций. Защитный пояс вокруг строения уменьшает возможное вспучивание грунта от промерзания. Отмостка вокруг дома должна быть сделана непрерывной лентой.

Геотекстиль укладывают на подготовленную подушку вокруг цоколя. Прилегающий к дому край плёнки выводят чуть выше отмеченной линии поверхности отмостки. Места примыкания гидроизоляции к стенам промазывают горячим битумом и формируют деформационный шов.

Самые популярные виды геотекстиля

Среди геотканей отечественных производителей, можно выделить 3 марки:

• Стабитекс состоит из 100% полиамида. Отличается высокой устойчивостью к растяжению. Укладка из этого материала обеспечивает надёжное армирование грунтового основания;
• Геоспан имеет отличные характеристики и невысокую стоимость;
• Дорнит обладает высокой упругостью и стойкостью к механическим повреждениям.

Рекомендуем посмотреть видео о выборе толщины текстиля в зависимости от используемого основания.

Весь отечественный геотекстиль обладает хорошими характеристиками и невысокой ценой по сравнению с зарубежными аналогами.

Геотекстильная ткань, устойчивая к давлению почвы

Подробнее Строительство дома с положительной сеткой

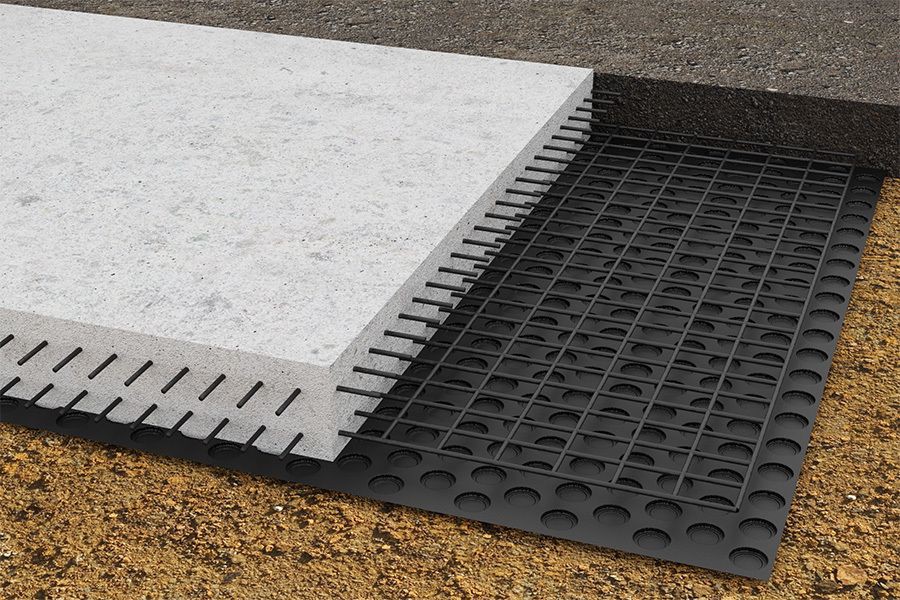

Бетонные плиты противостоят боковому давлению грунта, действующему на стены фундамента, что имеет решающее значение для их устойчивости. Обратная засыпка фундамента вызывает нисходящую силу грунта, которая становится поперечной силой, давящей на стены. Короче говоря, плиты удерживают стены фундамента на месте. А если плиты нет? Как справляется с этим давлением? Это была проблема, с которой столкнулась команда, работающая над этим проектом в северной части штата Нью-Йорк.

Используемая ими система фундамента ICCF Perfect Block не включает обычную плиту; вместо него был использован заполнитель из пеностекла. По словам менеджера проекта Бена Боги, боковая сила примерно 250 фунтов на кв. фут толкает внутрь основание фундамента, где возникает наибольшее давление грунта (оно уменьшается ближе к уклону). Это давление необходимо было устранить, чтобы обеспечить структурную целостность фундамента. Первоначальное решение инженера состояло в том, чтобы залить бетонными балками весь фундамент, соединяя опоры так, чтобы они упирались друг в друга. Однако эта идея игнорировала основную цель проекта, заключающуюся в сокращении бетона. «Потребовалось бы почти столько же бетона, сколько плиты для этого дома — без плиты», — объясняет Бен.

Ответ пришел в виде геотекстильной ткани StrataGrid, которую Бен описывает как похожую на проволочную сетку с ее решетчатой ​​​​сеткой, но сделанную из пластика диаметром 1/4 дюйма; Продукты Tensar Geogrid также подходят для этого приложения. Он крепится к верхней части основания фундамента с помощью соединительного стержня и графика крепежа от инженера — в данном случае через каждые 8 ​​дюймов. Сила, направленная вниз грунта засыпки, зажимает соединительный стержень и ткань на месте. «Чем больше давление вниз, тем больше боковое давление, но также и большее давление зажима на ткань, фиксирующую ее на месте», — говорит Бен, добавляя, что этот метод обычно используется в подпорных стенах из штабелированных блоков. Здесь он выполняет то, что 4-в. бетонная плита будет изнутри фундамента — без воплощенной углеродной нагрузки.

Крепление концевого стержня, удерживающего геотекстиль на месте

Изделие длиной 6 футов. шириной и обрезается в соответствии с длиной секции фундамента, к которой он крепится. Он складывается вниз, образуя два слоя в форме буквы L; одна нога выходит горизонтально из стены фундамента, а другая нога движется вертикально вверх по стене. Затем 1/8 дюйма. на 1-в. концевая планка из нержавеющей стали установлена ​​по горизонтальной длине; он просверливается и привинчивается к основанию. Вертикальная ножка опускается вниз, чтобы положить ее на горизонтальный нахлест, а перекладина зажата между двумя слоями, чтобы предотвратить вытягивание ткани.

Это один из тех случаев, когда обычная коммерческая деталь находит применение в жилых помещениях. Бен говорит, что это решение сэкономило около 25 000 долларов США по сравнению с заливкой плиты или рекомендуемыми бетонными балками, а также позволило исключить примерно 60 тонн выбросов CO2.

____________________________________________________________________________

  Кайли Жак — старший редактор Green Building Advisor. Иллюстрация Патрика Уэлша. Фото Брайана Макаварда.

Избранные блоги

Размышления энергетического ботаника
Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

•
  6 января

•
  23 декабря

•
  9 декабря

Руководство по продукту
Посмотреть больше

•
  15 декабря

• Спонсор


  14 декабря

• Спонсор


  12 декабря

Укладка несвязанного бетонного покрытия с использованием геотекстильной ткани

Заявление об отказе от ответственности. Эта статья содержит общие сведения об использовании наших продуктов и не предназначена для использования в качестве окончательного руководства по установке. Вы всегда должны консультироваться с инженером для получения рекомендаций по установке для конкретного места и требований штата.

Проблема отражающих трещин

Отражающие трещины на дорожных покрытиях являются серьезной и дорогостоящей проблемой для транспортной отрасли. Когда начинается треск, это похоже на знаки доллара, формирующиеся на проезжей части. Итак, вопрос в том, можете ли вы предотвратить это? Давайте будем честными, НЕТ, вы не можете полностью остановить это. Сезонные изменения, проблемы с водоотводом и большие нагрузки являются одними из внешних факторов, ухудшающих состояние дорожного покрытия. Хотя, как и в большинстве случаев в жизни, нам нужно смотреть на внутренние факторы, которые вызывают долгосрочные проблемы. Когда дело доходит до отражающих трещин, проблема почти всегда начинается внутри проезжей части. Хотя мы не можем полностью остановить отражающее растрескивание, мы можем значительно уменьшить его с помощью инновационных продуктов.

Нетканый геотекстиль спешит на помощь!

Использование нетканого геотекстиля для несвязанного верхнего слоя бетона решает внутренние проблемы, вызывающие отражающее растрескивание. Эти проблемы, в первую очередь, связаны с разницей температур между двумя поверхностями и защитой от смещения/трещин грунтового основания. В то время как большинство государственных учреждений согласны с тем, что несвязанный бетонный верхний слой является отличным вариантом, некоторые все еще отказываются от дополнительных затрат и работы. Стоимость разделительного слоя может быть значительно снижена за счет использования нетканого геотекстиля вместо традиционного 2-дюймового слоя асфальта. Кроме того, установка на самом деле довольно проста (как мы объясним ниже). Эти ткани не только дешевле и быстрее устанавливаются, но и обеспечивают отличный дренаж. В конце концов, время и затраты, затраченные на то, чтобы сделать это правильно, окупятся в долгосрочной перспективе.

Установка несвязанного бетонного покрытия с использованием геотекстиля

Позвольте нам показать вам, насколько проста установка, и дать несколько полезных советов. В нашем примере мы будем использовать Stronghold 14 унций. Ткань, разрушающая связи.

Этап 1. Подготовка поверхности

Крайне важно полностью очистить и выровнять грунтовое основание. Это включает в себя заполнение существующих трещин и подметание проезжей части от грязи и мусора. Ниже приведен наглядный пример того, как вы хотите, чтобы ваша поверхность выглядела с установленной тканью. Он должен быть максимально плоским.

Шаг 2. Нанесение геотекстильной ткани

Разверните геотекстильную ткань на существующей проезжей части и расправьте ее вручную по ходу движения. Удостоверьтесь, что вы соблюдаете минимальное перекрытие по видам, это определяется инженером для каждой работы. И последнее замечание: не переворачивайте оборудование с резиновыми шинами поверх поверхности ткани, иначе это может привести к складыванию и повреждению разделительного слоя.

Шаг 3 – Крепление геотекстильного полотна

После того, как вы расправили полотно на проезжей части и убедились, что под полотном нет комков, можно прикрепить полотно к земляному полотну. Существует два способа крепления геотекстильного полотна – прямыми креплениями или клеем. В этом примере мы используем прямые застежки. Обратите внимание, что максимальное расстояние между крепежными элементами составляет шесть футов.

Готово!

Это все, что нужно сделать, но убедитесь, что вы уделили достаточно времени подготовке поверхности земляного полотна. Подготовка будет иметь решающее значение для окончательных результатов. Применяемая ткань должна выглядеть примерно так, как на фото ниже. Теперь вы готовы добавить армирующие дюбели или проволоку для бетонного покрытия.
