Деформационные или компенсационные швы необходимы в бетонных конструкциях для предотвращения деформации бетона под воздействием нагрузок. Они снимают напряжение с монолита, нивелируя вероятность появление трещин и сокращая расходы на обслуживание сооружений.

К сожалению, опасность разрушения бетона сохраняется, так как в стыки может попадать вода, которая разрушает бетонные конструкции изнутри. Избежать этого помогут угловые гидрошпонки для швов деформационного типа от компании Стилобат. Они ставят водозащитный барьер и перекрывают воде извне доступ внутрь бетона.

Особенности угловых шпонок

Материал изготавливается из ПВХ-П, который не боится ультрафиолета и грибка, а также эластичен и способен выдержать сильное давление воды. Угловая шпонка полностью закрывает шов и не требует особых знаний для монтажа, что сокращает расходы на установку.

Деформационные швы чаще всего находятся между плитами перекрытия и стеной, а также между основанием фундамента и стенами. В этих местах наиболее высокая вероятность деформации бетона из-за внешней нагрузки и смещения грунта, поэтому швы необходимы. По типу шпонки угловые бывают ремонтными и опалубочными, к первым относится серия ДР-УГЛ, ко вторым ДОС-УГЛи ДО-УГЛ.

Характеристики и параметры

На примере опалубочной шпонки ДОС-УГЛ-210/50−3/30 (ПВХ) мы видим следующие параметры и характеристики материала:

1. Ширина шпонки — 210 мм (под ширину шва 50 мм).
2. В комплекте 3 анкера для крепления.
3. Высота вместе с толщиной шпонки — 30 мм.

Смещение синтетика не превышает:

1. 55 и 68 мм, соответственно, при продольном и поперечном сдвиге.
2. 75 мм при растяжении.
3. 40 мм при сжатии.

Максимальное давление воды — 0,51 МПа, что достаточно при герметизации 90% заглубленных и подземных сооружений.

Материал не токсичен даже при контакте с агрессивными средами, отличается простотой монтажа и эксплуатации, а также долговечен и устойчив к перепадам температуры. Анкера позволяют закрепить ДОС-УГЛ максимально надёжно, а между собой ленты соединяются при помощи строительного фена.

Гидрошпонка ДОС-УГЛ-180/20−3/25 (ПВХ) имеет меньшую ширину (180 мм) и высоту (25 мм), но порадует более низкой ценой. Смещение при сжатии не превышает 10 мм, при растяжении 45 мм, а при сдвигах 28 и 35 мм (продольно/поперечно).

Материал серии ДО-УГЛ-210/50−6/30 (ПВХ-П) имеет более высокие характеристики при смещении:

1. Сжатие — 40 мм.
2. Сдвиг (поперечный и продольный) — 72 и 80 мм.
3. Растяжение — 110 мм.

ГШ выдерживает давление воды в 0,61 МПа и применяется для герметизации не только деформационных, но и усадочных и температурных швов. Материал гарантированно предотвращает образование трещин в бетоне, что несёт экономический эффект, ведь восстановление бетонных конструкций дело дорогостоящее.

Таблица характеристик ДОС-УГЛ и ДО-УГЛ

Особенности монтажа шпонок УГЛ

Монтаж производится симметрично по отношению к осям шва при этом размер зазора между ближним арматурным стержнем и УГЛ должен быть не менее 20 мм. При установке на горизонтальный угол важно обеспечить в местах примыкания материала герметичность, что предотвратит протекание бетона при опалубочных работах.

Между собой шпонки свариваются в единую ленту, что гарантирует полную герметичность системы и предотвращает попадание внутрь конструкций воды при условии достаточного для давления МПа.

При необходимости заполнить полость шва используют пенопласт или пенополистирол, при этом он должен обеспечивать необходимый проектный размер зазора по шву во время ведения бетонирования. Также зазор должен гарантировать свободное раскрытие и сжатие шва, что позволит избежать напряжения в сопрягаемых блоках бетонной конструкции.

Компания Геотекс не задерживает отгрузку, предоставляет скидки по промокоду даже при первой покупке, а качество геоматериала гарантировано производителем. Наш микс низких цен, быстроты обслуживания и качества материалов не оставит вас равнодушными и откроет дорогу для плодотворного сотрудничества.

Вам необходима Гидрошпонка угловая для деформационных швов?

Заполните заявку — получите коммерческое предложение

Гидрошпонка угловая для рабочих (холодных) швов бетонирования тип УГЛ

1. org/Breadcrumb» itemscope=»itemscope»>Главная
2. Гидроизоляция
3. Гидрошпонка
4. Для рабочих швов
5. УГЛ

Назначение (вид бетонного шва)

технологический шов

Тип шпонки

внешняя
угловая

Материал гидрошпонки

ПВХ-П

Бренд

Стилобат

Сбросить

При бетонировании часто образуются рабочие швы, для которых необходимо использовать угловую гидрошпонку. Этот элемент незаменим в местах примыкания плит перекрытия и стен, а также между стенами и фундаментными плитами. Гидрошпонка угловая от Стилобат не допускает проникновения в рабочие швы воды, что предотвращает разрушение бетона и кратно сокращает затраты на проведение восстановительных работ.

Особенности угловых шпонок

Рабочий шов образуется в местах стыковки нового и затвердевшего бетона по причине вынужденной или невынужденной паузы в бетонировании. В этом случае последующий слой укладывается на старый и образуется шов.

Чтобы не допустить попадание в него воды компания Геотекс рекомендует использовать обычные и угловые гидрошпонки от Стилобат. Этот материал отличается эластичностью и гарантирует создание надёжного барьера между водой и бетоном.

Шпонки проходят проверку на качество в несколько этапов, поэтому они не подведут в ходе эксплуатации и надежно перекроют воде доступ внутрь бетонных конструкций.

Используются ГШУ при возведении:

1. Дамб и резервуаров.
2. Фундаментов.
3. Паркингов.
4. Сооружений подземного типа.

Угловые стыки наиболее подвержены внешнему воздействию влаги, в них без гидроизоляции легко попадает вода, которая начинает разрушать бетон изнутри. Шпонки не позволят этого сделать, поэтому расходы на обслуживание объектов сократятся, что принесёт экономический эффект. Материал изготовления шпонок ПВХ-П или ТЭП, оба долго служат, не боятся ультрафиолета и готовы выдержать серьёзное давление воды.

ГШУ плотно ложится в рабочий шов и за счёт использования профиля не портит эстетический вид бетонной конструкции. Некоторые модели выдерживают давление воды до 1,1 МПа, минимальный показатель — 0,25 МПа.

Характеристики угловых шпонок

Основные характеристики угловых шпонок — это максимальное смещение при:

1. Продольном и поперечном сдвиге.
2. Сжатии.
3. Растяжении.

Предел максимального давления воды разный у различных серий, что позволяет подобрать гидроизоляционный материал с учётом особенностей объекта. Средний показатель 0,3−0,55 МПа, этих параметров хватит для большинства рабочих швов. Средние показатели по смещению:

1. 30−55 мм на сжатие.
2. 90−140 мм на растяжение.
3. 60−90 мм на поперечные и продольные сдвиги.

Из других характеристик отметим:

1. Температурный предел хрупкости — -50/-45 градусов.
2. Относительное удлинение при разрыве — от 200%.
3. Условная прочность на растяжение — 6−75 МПа.
4. Сопротивление раздиру — от 20 кгс/см.
5. Остаточная относительная деформация — до 50% (при статической деформации 20%).

У всех марок ДР-УГЛ максимальное давление воды 0,33 МПа. Для сохранения заводских характеристик хранить материал до монтажа надо в заводской упаковке. Предел хрупкости позволяет применять геосинтетик даже на Крайнем Севере, что расширяет спектр его применения.

Таблица перемещения ГШУ:

У нас можно выгодно купить шпонки:

1. ДР-УГЛ-120/30.
2. ДР-УГЛ-185/50.
3. ДР-УГЛ-200/100.
4. ДР-УГЛ-250/150.

Также для вас опалубочные угловые шпонки серий ДОС-УГЛи ДО-УГЛ с гарантией на 5 лет.

Выбрать конкретную маркировку шпонок поможет менеджер Геотекс, который подскажет оптимальные характеристики материала с учётом особенностей объекта, требований к нему и размера рабочего шва.

Советы по монтажу ГШУ

В комплекте с угловыми шпонками идут крепёжные элементы, поэтому не придётся что-то отдельно докупать, что сэкономит время.

Важно! При гидроизоляции любых типов швов учитывайте, что гидрошпонка должна быть замкнутой, поэтому элементы соединяются между собой. Если этого не сделать, что гидроизоляция теряет смысл. Для соединения ГШУ стыкуются торцевой частью и свариваются в единую гидроизоляционную систему.

При работе на заглубленных объектах концы шпонок выводят выше уровня земли на 50−60 см с учётом предполагаемой высоты снежного покрова и проверяют систему на герметичность. Только после этого объект может начинать использоваться по предназначению.

Геотекс предлагает минимальные по рынку цены на гидроизоляционные шпонки и не задерживает отгрузку гидроизоляции. Сотрудничество с нами — это высокое качество защиты рабочих и деформационных швов в бетонных конструкциях, а также возможность избежать простоев и сэкономить на расходах.

Отправка во все регионы, скидки по промокоду даже при первой покупке. Качество геоматериала гарантировано производителем, что позволит избежать на объекте проблем в ходе его эксплуатации.

Вам необходима Гидрошпонка угловая для рабочих швов бетонирования?

Заполните заявку — получите коммерческое предложение

Герметизация холодных швов с помощью гидрошпонок

Гидрошпонка представляет собой материал, который внедряется в бетон поперек бетонного шва, чтобы препятствовать прохождению воды через шов.

Гидрошпонка, устанавливаемая в бетонных швах, является важным компонентом общей конструкции гидроизоляции. Использование гидрошпонки с гидроизоляционной мембраной считается методом ремня и подтяжек для обеспечения сухости подвала. Это обычная практика при проектировании гидроизоляции, потому что, если по какой-то причине вода может обойти мембрану, гидрошпонка находится в положении, препятствующем воде в наиболее вероятном месте, где может произойти утечка воды – через холодный шов бетона. За пределами холодного шва бетона гидрошпонки не могут предотвратить попадание воды через трещины, которые образуются в бетоне из-за осадки здания, отклонения нагрузки или усадки бетона — для решения этих проблем с трещинами доступны системы гидроизоляционных мембран.

Что такое гидрошпонка

Многие специалисты в области строительства обычно думают, что гидрошпонка представляет собой экструзию гантелевидного профиля из термопластика ПВХ шириной от четырех до девяти дюймов, устанавливаемую в бетонный шов. Эти гантели были наиболее широко используемыми гидрошпонками на протяжении десятилетий. Сегодня существует множество материалов — металл, бентонит, асфальт и гидрофильная резина — с различным составом, размером и профилем, которые используются в качестве гидрошпонок в бетонных конструкциях. Гидрошпонка не представляет собой эластомерный герметик или покрытие, приклеиваемое к бетонной поверхности в месте соединения.

Важно, чтобы гидрошпонка была изготовлена ​​из качественного сырья, без дефектов. Доступно множество типов материалов и профилей для различных областей применения и условий соединения. Чтобы выбрать гидрошпонку, подходящую для герметизации швов проекта, важно знать различные типы продуктов и составы материалов. Большинство типов изготавливаются исключительно для использования в монолитных строительных швах (т. е. холодных швах), в то время как некоторые могут также использоваться с деформационными швами (см. статью на стр. 19).). Выбранные гидрошпонки должны выдерживать ожидаемые боковые, поперечные и сдвиговые движения суставов, а также ожидаемое гидростатическое давление.

Стандартные типы гидрошпонок

Гидрошпонки изготавливаются различных типов, форм (профилей), размеров и составов материалов. Стандартные типы гидрошпонок включают термопластичные экструзии ПВХ, гидрофильные бентонитовые и резиновые ленты, а также системы инъекционных шлангов.

Термопластичные профили из ПВХ

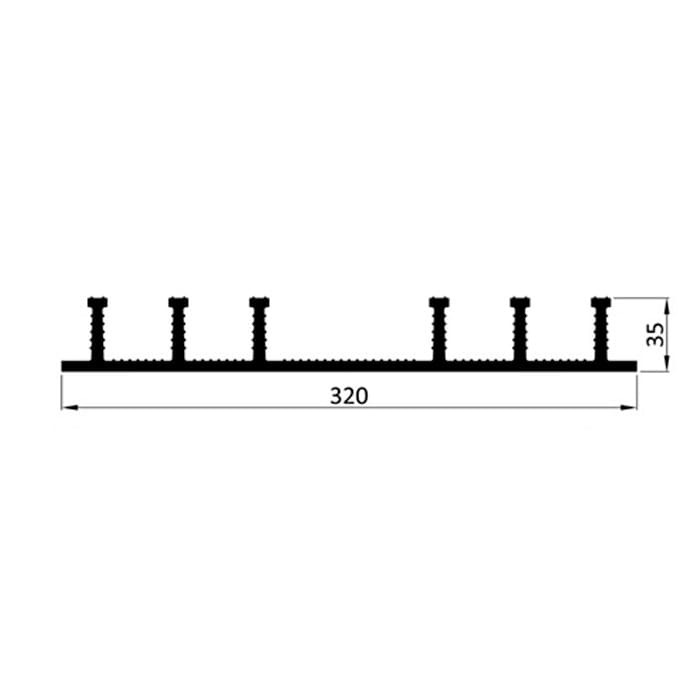

Чтобы приспособиться к изменяющемуся гидростатическому давлению и движению, большинство гидрошпонок из ПВХ имеют различные экструдированные профили, ширину и толщину. В течение нескольких десятилетий наиболее широко применялись гидрошпонки гантелевидной формы. Сегодня производители гидрошпонок разработали профили с несколькими выступающими ребрами, чтобы обеспечить улучшенные характеристики анкеровки и герметизации.

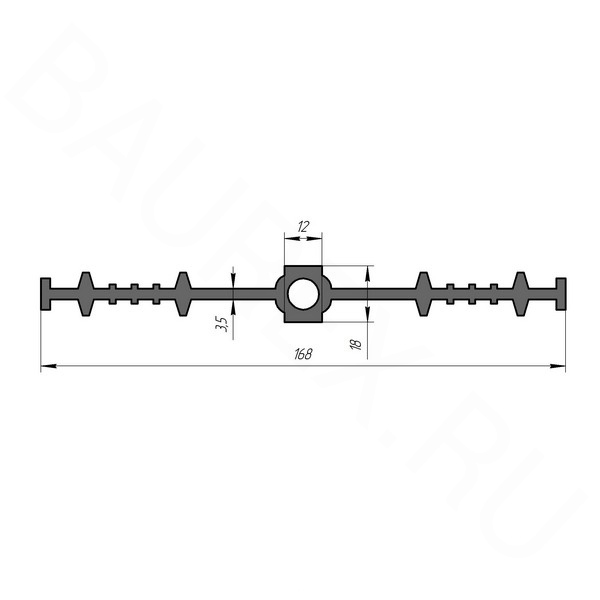

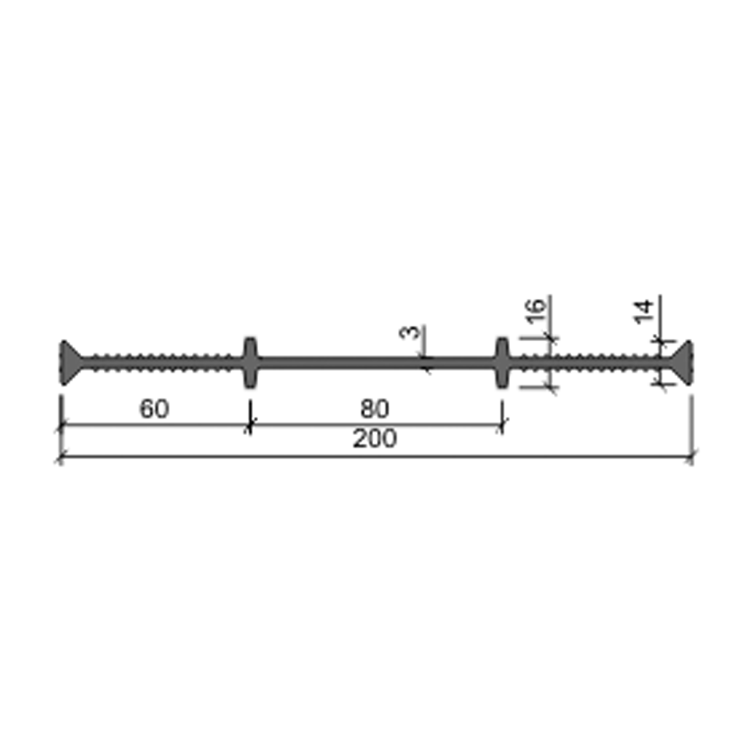

Ребристые и гантелевидные гидрошпонки доступны с плоской или утолщенной центральной частью. Обычно они доступны в 50-футовом размере. рулонах, шириной от 4 до 12 дюймов и толщиной материала от 3/16 до ½ дюйма. Плоские гидрошпонки рекомендуются для использования в строительных и деформационных швах, где ожидается незначительное движение или его отсутствие. Поскольку центральная луковица изгибается, приспосабливаясь как к сдвиговым, так и к поперечным движениям, эти гидрошпонки можно использовать в деформационных, деформационных или строительных швах. Центральные луковицы бывают разных размеров, чтобы приспособиться к различному количеству движений суставов, при этом центральные луковицы большего диаметра подходят для больших движений суставов.

Некоторые ребристые гидрошпонки имеют центральную часть с тонкой разрывной паутиной на одной стороне, которая разрывается при расширении стыка. Разрывная паутина удерживает бетон от попадания в центральную луковицу во время укладки бетона. Когда разрывная паутина сломана, центральная луковица может раскрыться на увеличенную ширину, чтобы уменьшить нагрузку на встроенные ребристые секции. Производители рекомендуют использовать гидрошпонки с разрывной паутиной там, где ожидается большое движение. Они должны быть установлены таким образом, чтобы сторона с разрывной паутиной была обращена наружу в направлении положительного давления воды.

Ширина профиля гидрошпонки должна выбираться на основе ожидаемого напора воды, с которым будет сталкиваться соединение. Общее эмпирическое правило заключается в том, что чем больше размер гидрошпонки (например, ширина), тем большему гидростатическому давлению сопротивляется гидрошпонка.

Однако на производительность влияет не только размер; Толщина материала профиля и оребрение также играют важную роль в сопротивлении повышенному гидростатическому давлению. Производители гидрошпонок могут порекомендовать размер и тип, когда для ознакомления будут доступны фактические проектные условия.

Специальные термопластичные материалы и профили

Для лучшей устойчивости к химическим жидкостям гантелевидные и ребристые гидрошпонки изготавливаются из полиэтилена и термопластичного вулканизата (TPV). Этот последний материал предназначен для конструкций первичной и вторичной защитной оболочки, а также конструкций сточных вод контактора озона. Гидрошпонки TPV устойчивы к широкому спектру масел, растворителей и промышленных химикатов. В отличие от ПВХ, TPV не содержит пластификатора, который выщелачивается при воздействии химикатов и топлива.

Гидрофильные гидрошпонки

В отличие от гидрошпонок из ПВХ, которые пассивно блокируют воду, гидрофильные ленточные гидрошпонки реагируют с водой и набухают, образуя надежное водонепроницаемое уплотнение в бетонном шве. Гидрофильные гидрошпонки, доступные на рынке уже несколько десятилетий, зарекомендовали себя давно. Гидрофильная гидрошпонка эффективно обеспечивает защиту от проникновения воды через швы бетонной конструкции, в том числе швы, находящиеся под высоким гидростатическим давлением и в прерывистых гидростатических условиях.

Гидрофильные гидрошпонки производятся в рулонах или полосах. Профиль обычно представляет собой небольшой прямоугольник, наиболее распространенными материалами являются бентонит и резина. Они используются в основном в неподвижных строительных швах; большинство из них не предназначены для использования в компенсаторах. Эти системы просты в установке, и их не нужно закреплять на месте перед первой заливкой бетона. Кроме того, смежные концы рулона не нужно сваривать вместе, как гидрошпонку из гантели из ПВХ. Материал приклеивается непосредственно к застывшему бетону с помощью клея или грунтовки.

Гидрофильные гидрошпонки не ограничиваются холодными швами монолитных бетонных конструкций. Благодаря своей гибкости и прилегаемости гидрофильные ленточные гидрошпонки могут быть легко установлены вокруг проходов труб, двутавровых балок, бетонных свай и поверхностей неправильной формы. Кроме того, они легкие и гибкие и не требуют сборных T-образных, L-образных или крестовин специального заказа.

Так как гидрофильные гидрошпонки расширяются в присутствии воды, вторая заливка бетоном должна производиться сразу же после установки гидрошпонки. В противном случае гидрошпонка может расшириться под воздействием дождя.

Бентонитовая глина является гидрофильным материалом во многих набухающих полосовых гидрошпонках. Однако некоторые из них используют другие типы гидрофильных агентов и могут иметь разные свойства расширения (с точки зрения скорости и объема) при воздействии воды. Кроме того, некоторые из них производятся с частями профиля из ненабухающей резины — это означает, что весь профиль не активируется и не набухает.

Максимальное расширение, которое проявляет гидрофильный материал в условиях свободного набухания, не происходит в должным образом уплотненном бетоне. Свойства пластичности и расширения обеспечивают возможность экструзии бентонитового соединения в трещины и продвижения вокруг угловых переходов, которые могут присутствовать в стыке.

Гидрошпонки для инъекционных шлангов

Гидрошпонки для инъекционных шлангов обычно представляют собой проницаемый или перфорированный шланг, устанавливаемый во время нового строительства с рядом инъекционных портов и клапанов. Эти порты размещаются на внутренней поверхности бетона для последующего доступа. Если после строительства произойдет утечка, можно использовать растворонасос для введения смолы (обычно полиуретановой), чтобы герметизировать шов и заполнить любые соседние пустоты в бетоне.

В каждой системе инъекционных шлангов используется проницаемый или перфорированный шланг, который устанавливается на строительных стыках и имеет короткие длины (обычно менее 30 футов). Сердцевина шланга окружена внешним слоем из тканой сетки, поэтому смола, впрыскиваемая под давлением, может выходить из шланга в соединение, но свежезалитый бетон второй заливки бетона не может попасть в шланг и закупорить его. Шланг крепится к первой заливке бетона после его застывания с помощью механических зажимов (обычно 12 дюймов по центру).

Соседние шланги перекрываются на 6–12 дюймов на каждом конце сегмента, с инжекционным портом на одном конце, выходящем из бетона. После того, как конструкция построена, в шланг впрыскивается полиуретановая смола, чтобы герметизировать стык и заполнить любые трещины или пустоты, пересекающие стык. Их также можно использовать для герметизации строительных швов между новыми и существующими конструкциями.

Заключение

Подрядчики играют самую важную роль в отношении гидрошпонок: установка. Гидрошпонки следует рассматривать как стратегический барьерный материал оболочки здания для долгосрочного успеха проекта. Чтобы любая гидрошпонка была эффективной, необходимо соблюдать надлежащие методы проектирования, установки и бетонирования. Самое главное, необходимо выбрать размер и профиль продукта, подходящие для ожидаемого движения сустава, гидростатического напора и требуемой химической стойкости.

Стейси Берд — директор по техническим услугам Cetco. Он участвовал в сотнях проектов в Северной Америке, а также в Европе, Азии, Южной Америке, Австралии и на Ближнем Востоке. С ним можно связаться по адресу [email protected].

Химически стойкая гидрошпонка

WESTEC ХИМИЧЕСКОУСТОЙЧИВАЯ гидрошпонка

Компания Sika предлагает различные химически стойкие гидрошпонки производства Westec. Компания Westec была основана в 1994 году для удовлетворения конкретных потребностей промышленного строительства: химически стойкие гидрошпонки и сопутствующие товары для вторичных герметизирующих зон.

Компания Westec является пионером в области продуктов и технологий для герметизации вторичных защитных конструкций, необходимых на нефтехимических и промышленных объектах. Westec продолжает предоставлять продукцию высочайшего качества и экспертную поддержку для этого важного сегмента отрасли.

Компания Westec имеет большой опыт работы и инноваций в сфере вторичной защитной оболочки. С уплотнением Expansion Board Cap, многочисленными профилями для модернизации и пользовательскими профилями мы разрабатываем продукты, ориентируясь на подрядчиков и инженеров. Эти профили в сочетании с отличной технической поддержкой, подбором материалов, рабочими чертежами и обучением на стройплощадке делают Westec и Sika лучшим выбором для вторичной гидроизоляции.

Станьте сертифицированным установщиком гидрошпонок

Руководства по применению

Руководство по установке WESTEC

Руководство по применению
PDF — 200 КБ
(ан)

Установка гидрошпонки Westec из нержавеющей стали

Руководство по применению
PDF — 116 КБ
(ан)

Руководство по установке модернизации Westec

Руководство по применению
PDF — 113 КБ
(ан)

Руководство по сращиванию TPER/PE

Руководство по применению
PDF — 293 КБ
(ru)

EB CAP Seal System Руководство по рабочей площадке

Руководство по применению
PDF — 158 КБ
(ан)

Технические характеристики

Рекомендуемая спецификация для PE Waterstop

Спецификация
PDF — 143 КБ
(ан)

Предлагаемая спецификация для гидрошпонки из НЕРЖАВЕЮЩЕЙ СТАЛИ. pdf

Спецификация
PDF — 111 КБ
(ан)

WESTEC TPE-R® ВОДЯНЫЕ ШПИНТЫ

WESTEC Envirostop™ TPE-R (термопластичная эластомерная резина) Серия 600 Гидрошпонки устойчивы к широкому спектру масел, растворителей и агрессивных химикатов и плохо растворяются в обычных растворителях. Спирты, кетоны, гликоли, сложные эфиры и водные растворы кислот, оснований и солей мало влияют на WESTEC TPE-R Waterstop. TPE-R набухает в ароматических растворителях, галогенированных органических растворителях и горячих нефтяных маслах. Обладает отличной устойчивостью к озону, гибкостью при низких температурах и отличными характеристиками при высоких температурах (до 257°F). Наша синтетическая резина поддается тепловой сварке, что упрощает и повышает качество сращивания в полевых условиях.

WESTEC PE WATERSTOPS

Полиэтиленовая гидрошпонка WESTEC является отличной альтернативой для промышленного, коммерческого или дорожного применения в условиях химического воздействия углеводородов, кислот или щелочей.
