Инверсионная крыша: что такое, пирог, узлы, воронки, недостатки, гидроизоляция. Как построить инверсионную кровлю

устройство, кровельный пирог, технология, монтаж

Инверсионная система — практичная подкатегория балластной кровли, сооружение которой подходит исключительно для плоских крыш. Эта схема отлично зарекомендовала себя в регионах с высокой солнечной активностью и в районах с резкими перепадами температурного фона.

В малоэтажном частном строительстве инверсионная кровля успела занять достойное место, потому владельцам загородных усадеб стоит ознакомиться с технологией ее устройства и с особенностями укладки компонентов кровельного пирога.

Конструктивная суть инверсии заключается в нарушении традиционного расположения слоев. В обычном варианте пирога под мягкую кровлю первой со стороны помещений укладывается пароизоляция, улавливающая бытовые испарения. Затем идет утеплитель, который снаружи защищается гидроизоляционным покрытием.

Внешний гидроизоляционный слой стандартной крыши, выполненный полимерным, битумным или битумно-полимерным сплошным рулонным ковром, вечно страдает от разрушающих атмосферных атак. Несмотря на стремление производителей придать указанным видам покрытий устойчивость к климатическому негативу, полноценно решить эту задачу пока никому не удалось.

Зато появилась схема инверсионной, т.е. обратной, укладки кровельных слоев, благодаря чему гидроизоляция переместилась в середину пирога. В соответствии с инверсионной технологией, наружное покрытие приобретает технический статус гидроизоляционной прослойки, которая перекрывается утеплителем. Затем обе конструктивные составляющие пригружаются сверху балластом.

Балласт – обязательный элемент инверсионной кровельной системы. Он защищает утеплитель с гидроизоляцией от солнечных лучей, медленно и настойчиво приводящих в непригодность стройматериалы. Заодно играет роль стабилизирующего элемента, препятствующего смещению нижележащих слоев, и декоративного компонента, облагораживающего экстерьерную картину.

Использование балласта позволило не применять механический крепеж по всей площади плоской крыши. Многократно сократилось количество отверстий в перекрытии, создающих потенциальную, а порой реальную угрозу для протечек. Крепление производится только вдоль примыканий к несущим стенам, парапетов и вокруг кровельных проходок, что весьма благоприятно отразилось на темпах монтажа.

Пароизоляции как таковой в инверсионной конструкции нет. С ее функциональными обязанностями превосходно справляется гидроизоляционный слой, уложенный на ее традиционное место. За счет отказа от парозащиты стоимость сооружения плоской кровли с «обратным» пирогом дополнительно сокращается, а скорость устройства ощутимо увеличивается.

Подытожим преимущества инверсионной схемы:

• Повышенная износостойкость. Особенно в областях с выраженно агрессивными по отношению к стройматериалам климатическими условиями.
• Сниженная себестоимость. Экономия базируется на сокращении применяемых материалов и процессов их укладки.
• Экологическая безопасность. Контактируют с окружающей средой компоненты кровельного пирога, не нарушающие природного баланса и не выделяющие летучих токсинов.

Инверсионные системы идеально подходят для устройства эксплуатируемых площадок: террас, кафе, лужаек, летних садов с кустарниковыми растениями. Обратную схему применяют при сооружении «зеленых крыш», балластом в которых является плодородный грунт с растениями, и при устройстве неэксплуатируемых конструкций, поверхность которых засыпана промытым гравием или галькой фракций 20 – 40 мм.

Нагрузку на неэксплуатируемую кровлю рассчитывают, складывая вес компонентов кровельного пирога, снеговую и ветровую составляющие. В случае эксплуатации плоской кровли нагрузку на несущие конструкции рассчитывают путем суммирования всех перечисленных видов нагрузок, плюс веса летней мебели и посещающих площадку людей.

Солидный перечень плюсов инверсионной системы несколько омрачает ряд недостатков, это:

• Внушительный вес. Масса распределенного на квадрат балласта составляет в зависимости от этажности здания и типа ветровой нагрузки 50 – 90 кг/м². Перед сооружением зачастую необходимо укреплять несущие конструкции дома или заведомо строить с учетом немалого груза.
• Осложнения с ремонтом. Под балластом сложно бывает найти причину протечки, весьма непросто устранить. Причем перед ремонтом необходимо удалить с участка кровли солидное количество пригруза, затем вернуть его на место.
• Трудоемкость процесса. Для того чтобы переместить балласт на крышу потребуется немало трудовых усилий или аренда недешевой строительной техники.

Есть ограничения по применяемым для устройства конструкциям. Эксплуатируемый и неэксплуатируемый тип инверсионной кровли может быть сооружен только на плоских крышах с парапетами. Для отвода осадков с поверхности должен быть обеспечен уклон к ендовам, водосборным лоткам и воронкам. Максимальная величина уклона 3%, что в привычных для неискушенного восприятия градусах будет равно примерно 1,7 – 1,8º.

Уклоны формируются способами, зависящими от назначения кровли. На эксплуатируемых конструкциях создаются посредством засыпки керамзита с залитой поверх него армированной стяжкой. На неэксплуатируемых крышах уклоны создают бюджетными нетрудоемкими методами: установкой клиновидных теплоизоляционных плит или металлических конструкций с выравнивающими листами плоского шифера.

По основанию, выполненному профилированным стальным листом, инверсионные кровли не сооружаются из-за недостаточной несущей способности базовой составляющей.

В сооружении инверсионных крыш применяются как стандартные для обустройства плоских конструкций, так и нестандартные материалы. Характерный пример – балласт, не используемый больше нигде. Разберем составляющие кровельного пирога, уложенного по обратной схеме, в том порядке, в котором они используются во время сооружения.

Сразу отметим, что основанием для устройства инверсионной системы могут служить ребристые, пустотные и сплошные ж/б плиты, слагающие перекрытие, монолитный бетон, сборные выравнивающие конструкции, все виды армированных цементных стяжек толщиной от 5 см и более, залитые раствором с марочной прочностью от 150.

По аналогии с традиционными мягкими плоскими кровлями, в устройстве которых задействованы полимерные рулонные покрытия и эструдированный утеплитель, в схемах укладки присутствуют разделительные прослойки из геотекстиля. Их назначение заключается в предотвращении «перетягивания» полимерных модификаторов материалами, обладающими подобным эффектом, например, битумными покрытиями.

Вторая важная работа разделительных слоев состоит в предотвращении деформации и прорыва тонких полимерных ковров, контактирующих с шероховатыми поверхностями.

Устройство гидроизоляционного ковра

Предстоящая эксплуатационная нагрузка определяет количество слоев гидроизоляционного компонента инверсионной кровли:

• В один слой. Устраивают неэксплуатируемые системы, гидроизоляцию которых выполняют полимерной мембраной с маркировкой ПВХ или ЭПДМ. У первого из указанных видов полимерного покрытия практически нет ограничений. Второй допустим к применению на крышах шириной до 2 м без кровельных проходок, там, где его можно уложить единым полотном без раскроя и сварки.
• В два слоя. Устраивают эксплуатируемые системы, гидроизоляцию которых сначала выполняют битумным ковром, свободно уложенным на основание. Поверх уложенной без закрепления гидроизоляции наплавляется второй слой, созданный битумным или битумно-полимерным рулонным покрытием. Т.е. слои сплавлены между собой, но не зафиксированы на основании.

В случае выполнения гидроизоляции в один слой полимерной мембраной практически всегда на основание стелют разделительный слой из геотекстиля, прошедшего термическую обработку.

Развес материала от 300 г/м² и выше. Он нужен как в качестве подкладочной прослойки при укладке на шероховатые поверхности стяжек и ж/б плит, так и в качестве защитного барьера от диффузии модифицирующих веществ при укладке на битумные кровли.

Геотекстиль настилают полосами с перехлестом, составляющим по боковым кромкам 5 см и более, по торцевым — 10 см и более. Полосы разделителя сваривают горячим воздухом в один шов, т.е. за один прием. Волокна геотекстиля, особым образом зафиксированные в результате термообработки, не наматываются на элементы механического крепления при выполнении засверливания.

Полимерную мембрану по аналогии с геотексителем настилают полосами, но сваривают в два приема, т.е. каждый стык проваривается внутренним и наружным швом. По линиям примыкания к парапетам, стенам смежных строений, дымоходам и прочим кровельным проходкам ковер фиксируется механическим крепежом с шагом до 33 см. Вокруг проходов небольшого сечения должно быть не менее 4х точек крепления.

Все примыкания полимерного ковра к вертикальным стенкам закрываются после установки креплений парапетной частью гидроизоляционного слоя с заходом на вертикальные поверхности 12 см и более или фасонными деталями. Так обеспечивают декоративную маскировку и гидроизоляцию точек крепления. Линии сопряжений вертикальных и горизонтальных конструкций проклеивают дополнительной полосой гидроизоляции шириной 30 см с заходом ее на обе смежные плоскости.

Для сооружения двухслойного гидроизоляционного ковра необходима будет пропановая горелка. Ковры из рулонных битумных и битумно-полимерных материалов устраивают с ее помощью. Первый слой не наплавляется на базовую основу, горелка применяется только для сварки отдельных полос в единое полотнище.

Наплавляют нижний слой битумной инверсионной системы только в местах нахлеста на вертикальные поверхности. Их устраивают в виде бортика высотой 12 – 15 см вдоль линий сопряжения горизонтальных и вертикальных строительных конструкций. При раскрое и соединении полос в единый ковер эти напуски на все вертикальные сопряжения обязательно учитываются. Галтели в инверсионных кровлях не используются.

Там, где устройство бортика из края гидроизоляционного ковра невозможно, применяют самоклеящийся или легко наплавляемый битумно-полимерный материал. На его внешнюю сторону нанесена слюдяная, гравийная или сланцевая посыпка, ограждающая от воздействия солнечных лучей.

Верхнюю часть двухслойной гидроизоляции наплавляют на полностью устроенный нижний слой. Если запланировано сооружение «зеленой» балластной для холодной крыши, то второй слой устраивают с применением корнестойких битумно-полимерных материалов. Например, используют Техноэласт-Грин, обладающий двухуровневой защитой от повреждения корнями. Он оснащен утолщенным полиэтиленом и введенными в состав химическими добавками.

Оба вида гидроизоляционных ковров сверху перекрываются разделительным слоем. Битумный ковер защищают плотным иглопробивным геотекстилем развесом в интервале от 350 г/м² до 400 г/м². На полимерную гидроизоляцию стелют разделительный материал с основой из стеклоткани развесом 100 г/м²  или с основой из полиэстера развесом 70 г/м². Этот слой играет роль подготовки под укладку теплоизоляции.

Особенности проведения теплоизоляции

Этот слой применяется в устройстве утепленной инверсионной кровли. Если укладка его не планировалось, поверх разделительного слоя просто засыпают балласт – хорошо окатанный гравий или мелкую гальку, например. Без утеплителя сооружают зеленые кровли летних домиков и дач. В таких случаях по корнестокой гидроизоляции просто распределяют плодородный грунт и высаживают растения.

Схема утепленной инверсионной крыши гораздо сложнее. Так как слой теплоизоляции в ней практически не защищен от атмосферной воды, утеплителем может служить материал с наиболее низким водопоглощением. В тот же момент теплоизоляционный слой не имеет права ощутимо утяжелять конструкцию, ведь кроме него есть довольно увесистые компоненты кровельного пирога.

Важное для кровельной теплоизоляции качество – способность не изменять свои технические характеристики в условиях постоянного контакта с водой. Потому максимально подходящим вариантом считается экструзионный пенополистирол. Его замкнутые ячейки безукоризненно препятствуют проникновению воды в толщу плиты и внутрь себя. К тому же материал не выпускает хранящий тепло воздух из ячеек наружу.

В устройстве системы утепления кровли применяют плиты с облегчающими монтаж фрезерованными канавками. Толщину теплоизоляции подбирают согласно индивидуальному тепловому расчету. Пенополистирольные плиты  укладывают в один, при необходимости в два слоя в зависимости от проведенных для конкретной местности теплотехнических расчетов.

Балласт и варианты его применения

Поверх теплоизоляции инверсионной системы стелют диффузионный полипропиленовый геотекстиль с указанным в техпаспорте развесом не менее і150 г/м². Это очередной подкладочный слой, который кроме защиты утеплителя от механических повреждений служит еще барьером для атмосферной влаги и загрязнений.

Полипропиленовая защитная прослойка устроена так, что сквозь нее наружу свободно проходит скопившийся в толще утеплителя конденсат. Однако внутрь она не впускает ни пыль, ни воду. Она исключает проникновение воды в стыковые соединения плит утеплителя и порчу его вместе с гидроизоляцией от кристаллизующейся влаги, увеличивающихся в размерах при замерзании.

Стелют полипропиленовый материал, как обычно, полосами с нахлестами от 10 см, в единый ковер соединяют одноэтапной сваркой, т.е. сваривают только одним швом, а не двумя параллельными сварными линиями.

Если есть вероятность прорастания растений из распространяемых ветром семян, сверху кладут противокорневой материал, препятствующий проникновению корней в гидроизоляцию и дальше в перекрытие. Так поступают и при устройстве «зеленых» крыш, и при устройстве плоских кровельных конструкций с гравийным или галечниковым балластом.

Существует несколько разновидностей балласта, применяемого в сооружении плоских инверсионных крыш, это:

• Гравий и галька. Засыпаются слоем не менее 5 см поверх корнестойкой битумной гидроизоляции на неэксплуатируемых крышах.
• Тротуарная плитка. Штучное покрытие толщиной не менее 4 см. Устанавливают с помощью регулируемых по высоте подставок с полимерной несущей плоскостью или опор. Применяется только в эксплуатируемых разновидностях.
• Бетонная плавающая стяжка. Собирают из ж/б плит или заливают в виде конструктивного слоя толщиной от 5 см поверх гидроизоляционного или разделительного слоя так, чтобы она не контактировала с основанием и смежными конструкциями. Используется на эксплуатируемых крышах с предполагаемой транспортной нагрузкой.
• Растительный грунт. В зависимости от несущей способности постройки, допустимой нагрузки и выбранного вида растений плодородную землю укладывают на дренажную мембрану слоем от 4 до 20 см. Устраивают на неэксплуатируемых и комбинированных, т.е. частично эксплуатируемых кровлях.

Гравийный и галечниковый балласт, придерживающий компоненты кровельного пирога, распределяются равномерным слоем по всей обустраиваемой площади. Вес его несколько увеличивают в ендовах и вокруг воронок, чтобы исключить всплывание утеплителя.

Тротуарную плитку укладывают на крышах, рассчитанных на пешеходную нагрузку. С помощью регулируемых приспособлений ее выравнивают в нулевой горизонт, удобный и безопасный для перемещения. Пространство между покрытием, выложенным плиткой, чаще всего заполняют гравием, галькой или гранитным щебнем – фильтрующим материалом, не мешающим стоку дождевой воды в водосточную систему внутреннего типа.

Бетонную стяжку заливают поверх разделительного слоя по утеплителю. Плавающий тип необходим для отвода конденсата из теплоизоляционного слоя. С той же целью устанавливаются двухуровневые воронки, позволяющие собирать дождевую воду и конденсационную влагу из-под стяжки.

Зеленую кровлю с почвенно-растительным слоем в качестве балласта устраивают с обязательным дренажным слоем, созданным из профилированной полимерной мембраны. Дренажная прослойка необходима для отвода излишней влаги и удержания ее же в случае недостаточного количества осадков. Сверху мембрану перекрывают ковром из геотекстиля, сваренного горячим воздухом, затем грунт.

Плодородный слой представляет собой смесь из компоста с керамзитом или перлитом, вермикулитом, кирпичной крошкой. Такой субстрат существенно легче обычной садовой почвы и значительно лучше дренирует избыток воды.

Естественным озеленением служат следующие виды растений:

• Газонные травы. В том числе готовые рулонные газоны. Могут быть дополнены полевыми цветами. Самый простой и оперативный способ сформировать зеленую лужайку. Однако он требует периодического дополнительного полива и стрижки.
• Седумы. Растения естественных альпийских лужаек, неприхотливые и хорошо переносящие избыточное солнечное излучение. Ухода практически не требуют.
• Мхи. Наименее притязательный в уходе вариант, издревле применяемый в отделке кровель скандинавами. Кроме неприхотливости и декоративных качеств мхи способны повысить теплоизоляционные качества конструкции.

Если несущие конструкции позволяют, список растений с небольшой корневой системой могут дополнить мелкие кустарники.

Последовательность работ по устройству теплоизоляции инверсионной кровельной системы:

Варианты обустройства эксплуатируемой крыши:

Сооружение кровельной системы с пеностекольным гравийным балластом:

Инверсионная система – интересный и практичный вид плоской кровельной конструкции, настойчиво внедряющаяся в ландшафт загородных усадеб.

Будьте в курсе!

Подпишитесь на новостную рассылку

что это такое, виды, как сделать своими руками

Пустующая крыша здания при нынешней дороговизне земли в городской черте представляется расточительством. Между тем здесь может быть организовано не только кафе или место для прогулок, но и автопарковка. Подобные нагрузки может выдержать только инверсионная крыша.

Инверсионная кровля: описание и устройство

Инверсионной называют видоизменённую мягкую кровлю, в которой рулонный гидроизоляционный материал расположен под утеплителем. С целью обеспечения интенсивной эксплуатации в конструкцию включают и дополнительные слои, так что в итоге кровельный пирог выглядит так (снизу вверх):

1. Основание, которым служит пустотная или ребристая железобетонная плита.
2. Гидроизоляция.
3. Утеплитель.
4. Дренажная подушка. Очищает от грязи просачивающуюся сквозь верхнее покрытие воду. Благодаря этому заполненное утеплителем пространство над гидроизоляционным ковром не заиливается и жидкость стекает по нему свободно.
5. Финишное покрытие. Это плитка, заасфальтированная стяжка или почва с растительностью. В последнем случае поверхность крыши представляет собой газон или даже сад, что выглядит эффектно.

Пароизоляция отсутствует, поскольку в ней нет необходимости.

Проектирование инверсионной крыши выполняют с учётом требований СНиП 3.04.01–87 «Изоляционные и отделочные покрытия», СНиП II-26–76* «Кровли. Нормы проектирования» и дополнений к данной главе «Кровли. Руководство по проектированию, устройству, правилам приёмки и методам оценки качества».

В инверсионой кровле гидроизоляционый слой располагается под утеплителем, который должен быть водостойким

Плюсы и минусы инверсионной кровли

Этот вид кровли обладает несколькими достоинствами:

1. Способность выдерживать значительные нагрузки. Объясняется тем, что важный и чувствительный элемент кровельного пирога — гидроизоляционный барьер — залегает в глубине конструкции, поэтому не подвергается механическому воздействию.
2. Долговечность. Причина та же: глубокое расположение гидроизоляции. Она защищена не только от механического воздействия, но и от других негативных факторов, например, ультрафиолетового излучения, морозов (снаружи материал разрушается при замерзании проникшей в поры воды), перепадов температур. Инверсионная кровля служит 60 лет и более.
3. Высокое термическое сопротивление. Инверсионная кровля в сравнении с обычной является более тёплой.

Имеются и недостатки:

1. Сложность в устройстве. Требуется подъём на крышу и укладка большого количества дополнительного материала — для дренажного слоя и финишного покрытия.
2. Трудоёмкость ремонта. Чтобы залатать или заменить износившийся гидроизоляционный материал, придётся демонтировать вышележащие слои.
3. Ограниченность применения. Инверсионная кровля не подходит для регионов с дождливым климатом, так как в условиях постоянной сырости под утеплителем могут развиваться грибок и плесень, разрушающие строительные материалы.
4. Визуальная недоступность гидроизоляционного слоя. Это делает невыполнимым его профилактический осмотр.

По этой причине:

• отсутствует возможность предотвратить протечки путём заблаговременного обнаружения и устранения проблем;
• возрастают требования к герметичности уязвимых участков — мест примыкания кровли к трубам, шахтам, стенам, парапету и другим вертикальным конструкциям;
• усложняется обнаружение повреждений гидроизоляционного слоя в случае протечки, которые далеко не всегда находятся над местом появления воды.

Материалы для устройства инверсионной кровли

Перед началом строительных работ необходимо приготовить следующее:

1. Пенополистиролбетон, керамзитобетон или другой подобный материал. Этой смесью выполняют разуклонку — на основании формируют поверхность с уклоном в 1,5—5% для отведения жидкости в водосточную систему.

   В качестве наполнителя в состав пенополистиролбетона вводятся гранулы вспененного полистирола

2. Цемент марки М150, песок, арматурные стержни или сетки. Этот набор необходим для изготовления стяжки, служащей основанием для гидроизоляционного ковра. Она может укладываться и сверху, если в качестве финишного покрытия решено использовать керамическую плитку или асфальтобетон.
3. Рулонная гидроизоляция. Для инверсионной кровли подойдут битумно-полимерные материалы (например, еврорубероид), которые укладываются в 2–3 слоя, нефтеполимерные (ПВХ и другие) и каучуковые мембраны — новейшие материалы, долговечные и устойчивые ко всем негативным факторам, укладываются в один слой. В инверсионных кровлях с растительностью применяют специальную корнестойкую рулонную гидроизоляцию.
4. Утеплитель, обладающий высокой прочностью и влагоустойчивостью. Данному требованию соответствует только экструзионный пенополистирол, способный без существенных деформаций выдерживать нагрузки до 50 т/м². В отличие от пенопласта (гранулированного пенополистирола), экструзионный имеет однородную структуру.
5. Геотекстиль, щебень или гравий размером от 16 до 32 мм. Используются для изготовления дренажной подушки: поверх утеплителя настилается геотекстиль и затем укладывается щебень слоем не менее 50 мм. Оба материала в совокупности выступают фильтром, благодаря чему по гидроизоляционному ковру стекает чистая вода. Также геотекстиль используют как разделительный барьер между слоями, когда элементы одного могут повредить второй. Под финишное покрытие с низкой водопроницаемостью (асфальтобетон или облицованную плиткой стяжку) допускается в качестве дренажного слоя укладывать специальную мембрану — пластиковую сетку, оклеенную с двух сторон геотекстилем.
6. Рубероид или пергамин. Этими материалами застилают дренажную подушку, если под финишное покрытие требуется укладка стяжки или армированного бетона. Подложка не даст цементному молочку уйти из раствора и забить дренаж.
7. Асфальтобетон, тротуарная или керамическая плитка, почвенные составы (смесь компоста с керамзитом, перлитом или вермикулитом). Эти материалы используются в качестве кровельного покрытия в зависимости от её назначения.
8. Двухуровневые водосточные воронки. Осуществляют сбор жидкости одновременно с гидроизоляционного ковра и поверхности инверсионной кровли.

   Двухуровневую воронку можно собрать из отдельных модулей водоприемников

9. Оградка. Эксплуатируемая кровля согласно требованию нормативов загораживается с целью предотвращения случайного падения людей.

   Ограждение эксплуатируемой крыши должно быть прочным и жёстким

Виды инверсионных кровель

В зависимости от предполагаемых нагрузок конструкция пирога инверсионной кровли может варьироваться.

Кровля с гравийной засыпкой

Наиболее простая разновидность, не предусматривающая эксплуатацию крыши. Финишное покрытие отсутствует, но гравийная засыпка играет роль не дренажа, а балласта, придавливающего утеплитель. Дело в том, что последний в инверсионной кровле кладут без крепления, давая возможность воде свободно стекать по гидроизоляционному ковру.

Камни используются крупные — размером 25–32 мм. Толщина засыпки составляет 30–50 мм.

Кровли с гравийной засыпкой эксплуатировать нельзя

Пешеходная кровля

На таких кровлях устраивают кафе, террасы, спортивные площадки и прочее. Роль финишного покрытия играет тротуарная плитка, укладываемая на подсыпку из мелкого гравия (5–10 мм), песка либо смеси этих материалов. Подбирается утеплитель с прочностью, рассчитанной не только на нормативную снеговую нагрузку, но и на вес пешеходов.

При расчёте нагрузок на пешеходную кровлю необходимо учесть количество одновременно присутствующих на ней человек

Кровля с озеленением

В этой разновидности инверсионной кровли применяется двойная фильтрация: поверх засыпки из щебня укладывается ещё один слой геотекстиля. На последний насыпается почвенный слой для высадки растений. Специалисты советуют в этом качестве применять смесь компоста с вермикулитом, керамзитом или перлитом.

Зелёный ковер защищает кровельные материалы от температурных колебаний и механических повреждений, попутно снижая уровень шума

Верхний слой гидроизоляционного ковра делают из специального корнестойкого материала.

Видео: принципы построения правильного пирога для зелёной крыши

Кровля для автопарковки

Всё чаще крыша многоквартирного дома оборудуется под автопарковку. Отличительные черты такой конструкции:

• используется утеплитель с максимальной несущей способностью;
• поверх засыпки (камни размером 25–32 мм) укладывается монолитная или сборная железобетонная плита;
• в качестве финишного покрытия настилается асфальтобетон.

Автостоянку на крыше целесообразно обустраивать в плотно застроенных районах, где выделение участка под наземную парковку проблематично

Пирог «Технониколь»

Компания «Технониколь» выпускает широкий ассортимент материалов для устройства инверсионных кровель любого назначения, в том числе и рулонные битумно-полимерные наплавляемые гидроизоляционные материалы:

1. «Техноэластмост Б» и «Техноэласт ЭПП». Рулонная гидроизоляция общего назначения. Благодаря полиэфирной основе обладает высокой влагостойкостью. Имеет слой присыпки из мелкого песка.
2. «Техноэластмост С». Применяется в верхнем слое гидроизоляционного ковра, когда асфальтобетон укладывается непосредственно на него (в неутеплённых инверсионных кровлях).
3. «Техноэласт-Грин». Материал, не поддающийся разрушительному действию корней растений. Это свойство обусловлено двумя факторами. Наружный слой представлен толстой полимерной плёнкой, а в состав вяжущего добавлена присадка, блокирующая рост корней. При обустройстве гидрозащитного барьера «Техноэласт-Грин» укладывают только верхним (наружным) слоем, нижележащие (внутренние) делают из обычной битумно-полимерной гидроизоляции, например, «Техноэластмост Б» или «Техноэласт ЭПП».
4. «Техноэласт ЭКП». Материал с одной стороны имеет сланцевую присыпку, делающую его устойчивым к солнечному излучению. Применяют «Техноэласт ЭКП» в местах выхода гидроизоляционного барьера наружу, то есть при оформлении примыканий к трубам и другим вертикальным поверхностям.
5. «Техноэласт-Фикс ЭПМ». Материал предназначен для свободной укладки, когда нет возможности приклеить гидрозащиту к основанию. В местах нахлёста соединяется методом сварки.

   В кровельном пироге «Технониколь» используется продукция производства компании

Все наплавляемые материалы (например, «Техноэласт-Фикс» таковым не является) оснащены легкоплавкой полимерной плёнкой. По достижении требуемой температуры на ней проявляется рисунок.

Также компания предлагает:

• битумный праймер, используется в качестве грунтовки перед наклеиванием рулонной гидроизоляции на бетонное или цементное основание;
• горячая мастика №41, применяется для заделки трещин, сколов и температурных швов;
• холодная мастика №23, наносится под край гидроизоляционного ковра, прилегающий к вертикальной поверхности (над прижимной рейкой).

Известны строителям и дренажные мембраны:

• композиционная мембрана Planter-Plast — полимерная сетка, оклеенная с двух сторон геотекстилем, может применяться на асфальтированных кровлях в качестве дренажного слоя вместо подушки из щебня;
• полимерная мембрана Planter-geo для пешеходных кровель.

Компания «Технониколь» выпускает водонепроницаемые полиэтиленовые мембраны Planter Standart и Planter-geo, полностью исключающие поступление влаги к утеплителю. Это увеличивает срок службы последнего, ведь даже экструдированный пенополистирол с его низким водопоглощением постепенно разрушается.

Геотекстиль марки «Технониколь» предлагается отдельно. Плотность его составляет 350–400 г/м². А экструдированный пенополистирол этот производитель выпускает под маркой «Техноплекс 45» и Carbon Prof 300.

Пирог с плиткой

Пешеходные кровли менее подвержены протечкам, если было использовано покрытие в виде цементно-песчаной стяжки, оклеенной керамической плиткой. Толщина стяжки составляет не менее 50 мм, при этом используется цемент марки М150 и более. Арматурную сетку связывают из отдельных прутьев либо используют готовую дорожную сетку с ячейкой не более 150х150 мм.

Выполняют инверсионный пирог с плиткой следующим образом:

1. Под стяжку подстилают рубероид или пергамин с целью удержать в растворе цементное молочко.
2. Сверху её обмазывают в два слоя полиуретановой мастикой (является защитой от воды).
3. Затем присыпают песком для улучшения адгезии. Он должен быть сухой. Наносится он на мастику сразу после укладки второго слоя (максимально допустимая толщина составляет 1,5 мм), пока состав не успел затвердеть.

Пол террасы, обустроенной на плоской крыше, можно покрыть керамической плиткой

Монтаж инверсионной крыши

Перед началом работ способность основания крыши выдержать эксплуатационную нагрузку необходимо подтвердить расчётом (СП 20.13330).

Техника безопасности при проведении строительных работ на крыше с применением материалов с содержанием битума и растворителей (являются горючими) регламентируется нормативными документами ППБ 01–93 «Правила пожарной безопасности в Российской Федерации» и СНиП 12–03–01 «Безопасность труда в строительстве». Предписывается следующее:

1. Разместить на месте проведения работ средства пожаротушения.
2. Наносить мастики в направлении, при котором пары относятся от работника ветром. При отсутствии ветра человек надевает респиратор с угольным фильтром.
3. Не использовать открытый огонь при нанесении мастик с содержанием растворителя. Также во время работы с такими составами запрещается применять электросварку, резать металлические элементы болгаркой и выполнять другие действия, сопровождающиеся образованием искр.
4. Хранить на рабочих местах мастики и другие составы с содержанием растворителя в объёме, не превышающем потребности одной смены.
5. Работы вести в нескользкой обуви без подков или гвоздей на подошве и только в сухую погоду.

На эксплуатируемых кровлях ряд ГОСТов предписывает сооружать ограждения. Его характеристики зависят от высоты здания:

• для дома до 30 м минимальная высота ограждения составляет 1000 мм, шаг между стойками не более 1200 мм, а между горизонтальными перекладинами — 300 мм;
• для строений выше 30 м минимальная высота ограждения — 1100 мм, шаг стоек и горизонтальных перекладин — тот же, но конструкция дополняется вертикальными элементами с шагом не более 110 мм.

Требования относятся к высоте ограждения относительно поверхности инверсионной кровли. Соответственно, при установке ограды на парапете её высоту уменьшают.

Требуемая прочность для ограждения крыши при горизонтальном воздействии оговорена в СНиП 2.01.07–85*. При горизонтальной нагрузке в 300 Н/м длины, действующей в верхней точке ограждения, последнее должно оставаться неподвижным.

Инспектируют эту конструкцию крыши каждые 5 лет.

Порядок выполнения работ

Последовательность действий при устройстве инверсионной крыши с автопарковкой:

1. Сначала подготавливают основание. Сметают с бетонной плиты мусор и осматривают её на предмет повреждений. При наличии трещин и сколов их шпаклюют горячей мастикой, например, «Мастикой №41» от «Технониколь». Её нагревают, постоянно помешивая, до температуры 160–180^о С. Растворителя эта мастика не содержит.
2. Если основание плоское, выполняют разуклонку с углом в 1,5–5% при помощи керамзитобетона или пенополистиролобетона.

   Правильно выполненная разуклонка предотвратит образование луж на крыше

3. Устанавливают двухуровневые водосточные воронки. Их назначение — сбор воды с двух поверхностей: гидроизоляционного ковра и финишного покрытия (асфальтобетон).
4. Укладывают армированную цементно-песчаную стяжку на цементе марки М150. При площади кровли более 40 м² в стяжке устраивают температурно-деформационные швы. Их можно заполнить горячей мастикой. По толщине стяжка должна достигать края нижнего уровня водосточной воронки.
5. Стяжку покрывают праймером. Эта смесь растворителя и нефтяных битумов обеспечит более прочное склеивание гидроизоляционного ковра и основания. В случае свободной укладки, то есть без приклеивания, праймер не применяется.
6. Укладывают гидроизоляционный ковёр. Современные битумно-полимерные материалы (например, еврорубероид) можно укладывать методом наплавления. Для этого нижняя поверхность нагревается пропановой горелкой, затем материал прижимается к поверхности крыши и фиксируется валиком. Рулоны раскатывают поперёк ската, начиная снизу. Перед укладкой осуществляют примерку, то есть рулон раскатывают, укладывают как нужно и затем снова скатывают с двух сторон к центру. Наплавление производят три сотрудника: один разогревает пропановой горелкой рулон снизу, второй — раскатывает рулон специальным крюком, а третий тщательно прокатывает приклеенный материал валиком, чтобы не оставалось пузырей.

   Гидроизоляционный материал наплавляется после его предварительной примерки

7. Следующую полосу, расположенную выше по скату, укладывают с нахлёстом в 150–200 мм. Место стыка заливают мастикой.
8. При укладке без приклеивания нижний слой делают из специального материала, полосы которого в местах нахлёста можно приварить друг к другу (у «Технониколь» это материал Техноэласт-Фикс). Сварка осуществляется газовой горелкой.
9. Если на инверсионной кровле предполагается разместить газон, следующий слой формируют из корнестойкого рулонного материала (например, «Техноэласт-Грин»). Полотнища располагают так, чтобы швы между ними не совпадали с местами стыка в предыдущем слое. Края материала заводятся на стены и крепятся механическим способом.
10. В местах примыканий горизонтальной и вертикальной поверхностей формируют бортик из цементно-песчаного раствора. Он необходим для плавного перехода.
11. Укладывают фрагмент рулонного материала так, чтобы одна его часть (шириной в 30 см) лежала на гидроизоляционном ковре, а другая (шириной в 20 см) заходила на вертикальную поверхность.

    Плавный переход вертикальной и горизонтальной плоскостей достигается формированием песчано-цементного буртика вдоль линии их пересечения

12. Укладывают ещё один фрагмент с заходом на горизонтальную и вертикальную поверхности по 40 см.
13. Свернув верхний край рулонного материала на вертикальной поверхности наподобие валика, его фиксируют рейкой (прикручивается дюбелями), после чего в отгиб заливают специальную мастику (Например, «Мастику №23» от «Технониколь»).
14. Поверх гидроизоляционного ковра укладывают геотекстиль. Он защитит утеплитель от механического воздействия со стороны каменной или песчаной присыпки на верхнем слое гидроизоляции.

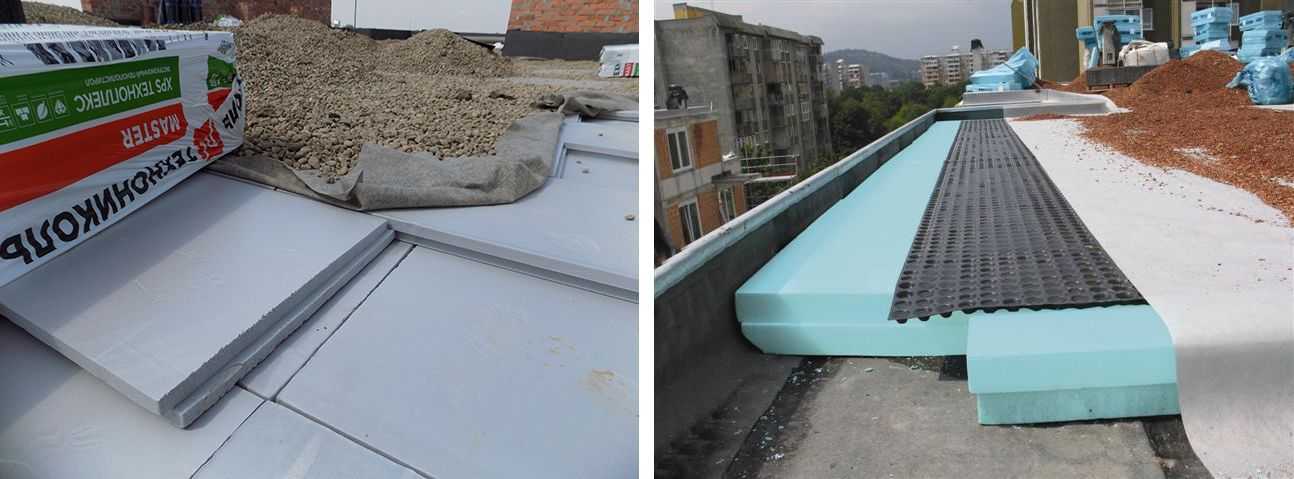

15. Далее кладут утеплитель без крепления. Чаще всего используются плиты экструдированного пенополистирола. Марка подбирается в зависимости от ожидаемых нагрузок, толщина — согласно расчёту на теплопотери. Свободная укладка утеплителя обусловлена необходимостью облегчить сток воды.

    Плиты экструдированного пенополистирола укладываются без крепления

16. Поверх утеплителя устраивают дренажный слой. Настилают геотекстиль, насыпают крупный гравий слоем в 50 мм и более и застилают геотекстилем.
17. В случае применения в качестве финишного покрытия цементно-песчаной стяжки или монолитной железобетонной плиты с последующим асфальтированием вместо гравийной засыпки можно применять специальные дренажные мембраны.
18. Перед укладкой стяжки или бетона дренажный слой накрывают пергамином или рубероидом. Подстилать под стяжку полиэтилен нельзя.
19. Укладывают армированную цементно-песчаную стяжку (для легковых автомобилей) или монолитную железобетонную плиту (для грузовых). В местах примыкания к парапету и прочим вертикальным элементам оставляют температурно-деформационные швы. Перед заливкой вокруг водосточных воронок устанавливают стальные конструкции для установки защитных решёток.
20. Далее кладут асфальтобетон. Максимально допустимая толщина — 70 мм. При большем значении появятся колеи. В местах стыковки с парапетом и прочими ограничивающими элементами также устраивают температурно-деформационные швы.

Водосточные воронки закрывают стальными решётками.

При наличии в здании деформационных швов их следует предусмотреть и в кровельном пироге. Над швом в гидроизоляционном слое закладывают резиновые шпонки, в асфальтобетоне — из специальных гидроизолирующих материалов, применяемых при строительстве мостов.

Видео: устройство гидроизоляции эксплуатируемой крыши

Устройство инверсионной кровли позволяет задействовать каждый имеющийся в здании квадратный метр. Но такая конструкция предъявляет высокие требования к качеству монтажа гидроизоляционного ковра, ведь здесь этот слой кровельного пирога, в отличие от обычной крыши, труднодоступен.

• Автор: Надежда Хоменко
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Объяснение инверсионных крыш | Группа BRE

Инверсионные крыши имеют гидроизоляционный слой под изоляцией, а не над ней, как в других формах кровли. В этом выпуске группа по расследованию объясняет, как работают инверсионные крыши, рассказывает об их преимуществах, предупреждает о возможных причинах проблем и описывает необычное расследование.

Инверсионные крыши спроектированы с гидроизоляционным слоем, обычно мембраной, наносимой жидкостью, под изоляцией. Теплоизоляционные плиты свободно укладываются поверх мембраны, а затем утяжеляются тротуарной плиткой или гравийным балластом.

Преимущества инверсионных крыш

Большим преимуществом инверсионных крыш является то, что изоляция защищает мембрану от экстремальных погодных условий, таких как мороз, воздействие УФ-излучения, а также расширение и сжатие, вызванное циклами летних/зимних температур, которые могут быть как на некоторых крышах до 80°C.

Влага

Дождь, падающий на крышу, просачивается через балласт и между изоляционными плитами, пока не достигнет мембраны. Затем она стекает через водосточные желоба. Накопление кровли означает, что некоторое количество воды почти всегда задерживается под изоляционными плитами за счет капиллярного действия. Следовательно, ожидается, что изоляция будет влажной большую часть своего срока службы. это принимается во внимание при определении коэффициента теплопередачи крыши.

Конденсация

Риск образования конденсата рассчитывается исходя из того, что мембрана находится на теплой стороне изоляции. Как правило, это нормально, но во время сильных дождей мембрана может «охладиться» водой, которая просачивается через балласт и изоляцию и затем оседает на мембрану. В конце концов, стоячая вода будет нагреваться кровельным настилом, но пока этого не произойдет, температура мембраны может быть ниже точки росы. Это создает риск образования конденсата внутри конструкции крыши.

Вполне вероятно, что в большинстве случаев любой возникающий конденсат будет испаряться после нагревания мембраны без накопления конденсата. Однако в некоторых случаях возможно образование и накопление конденсата, что приведет к проблемам с крышей.

BRE исследовал большое здание с инверсионной крышей, которое постоянно протекает, вода капает с нижней стороны крыши на подвесные потолочные плиты. Когда изоляция была удалена из наиболее пострадавшего участка, в водонепроницаемой мембране было обнаружено большое количество заполненных водой «волдырей» (рис. 1). Пузыри были размером от 50 мм до 1 мм, и дальнейшие исследования показали, что они присутствовали по всему зданию.

Сборка крыши состояла из следующих элементов:

• Балласт
• Изоляция
• Водонепроницаемая полиуретановая мембрана, наносимая в жидком виде
• Грунтовка на основе эпоксидной смолы
• Бетонная стяжка
• Сборные железобетонные плиты

Владельцы здания предположили, что пузыри образовались из-за точечных отверстий и мелких разрывов в мембране, и действительно таких дефектов было много. Тем не менее, большинство пузырей не имели дефектов, и вода не могла попасть в них.

Выводы

По результатам расследования BRE пришла к выводу, что вода, которая попала в кровельные конструкции во время строительства, конденсировалась между верхом бетонной стяжки и нижней стороной мембраны (рис. 2). Эпоксидная грунтовка, нанесенная на верхнюю часть бетонной стяжки, по-видимому, действовала как односторонний клапан, пропуская водяной пар вверх, но не позволяя ему впитаться обратно в стяжку после его конденсации. Это приводило к тому, что волдыри «накачивались» водой каждый раз, когда внезапный ливень следовал за периодом хорошей погоды.

Рисунок 1 – Заполненные водой пузыри на поверхности крыши, обнаруженные при снятии изоляционных плит. Рисунок 2 – Схема конденсата внутри заполненного паром пузыря.

Подчеркивается, что это был необычный случай, а не тот, который обычно ассоциируется с инверсионными крышами. К сожалению, объем расследования не позволил BRE полностью изучить обстоятельства, которые привели к образованию волдырей. Но наиболее вероятной причиной был недостаток сцепления между наносимой жидкостью гидроизоляционной мембраной и загрунтованной поверхностью бетонной стяжки.

Объяснение инверсионных кровельных систем — Wallbarn

Заказать / Запросить сейчас

Чтобы заказать продукт или задать нам вопрос, свяжитесь с нашей командой по телефону 0208 916 2222 или воспользуйтесь чатом в углу экрана. Или заполните простую форму ниже, и мы постараемся ответить в течение 48 часов

• Имя
• Название компании
• Телефон
• Адрес электронной почты

Продукт

• —Опоры для мощения и настилаЗеленая крышаДеревянная плиткаЗеленая крышаЗащита и дренажВыпускные отверстия

• Если другое, укажите здесь

• Количество (шт.)
• Размеры площади
• СрочноеСрочное1-2 недели1-2 месяцаСпекулятивный запрос
• Предпочтительный способ связиCallEmail
• Комментарии
• Я даю согласие на то, чтобы Wallbarn сохранял мои данные и связывался со мной в маркетинговых целях в будущем.
• Пожалуйста, ознакомьтесь с Условиями веб-сайта в нижней части главной страницы

Новости

24 ноября 2019 г.

Предлагая широкий спектр преимуществ, инверсионные системы гидроизоляции являются альтернативой методу теплой кровли.

Обычно определяемый как тип крыши, гидроизоляционный слой которого находится под изоляцией, а не над ней, инверсионные крыши требуют, чтобы изоляция была балластной, чтобы предотвратить поднятие ветром или плавание в дождевой воде.

Часто называемая «перевернутой» крышей, требование к увеличенной толщине монтажной доски означает, что проектировщики должны быть уверены, что на доски приходится достаточный вес для предотвращения смещения.

Бетонная тротуарная плитка является хорошим решением для балластировки. Чтобы не повредить жесткую монтажную плиту, плиты следует подвешивать на опоры.

Ассортимент пьедесталов Wallbarn отделяет плиту от настила, создает воздушный зазор под плитой для эффективного водоотвода с крыши под плитой и между плитой, а установочные проушины создают равномерный дренаж прямых линий мощения.

Преимущества инверсионных крыш

Преимущества инверсионных крыш:

• Гидроизоляционный слой защищен
• Функциональный срок службы можно считать значительно более длительным
• Улучшенные экологические характеристики
• Термические удары являются одними из наиболее важных факторов старения и усталости гидроизоляционных мембран, чего нельзя сказать о инверсионных крышах.
• Лучшее управление ливневыми стоками
• Плоские крыши могут быть сконструированы так, чтобы обеспечить полный и легкий доступ для любых будущих работ
• Они могут выдерживать наземное движение
• На них не влияют циклы замораживания/оттаивания

Надежные и экономичные продукты

Предлагая прочный и экономичный ассортимент, наши пьедесталы представляют собой идеальное решение для тех, кто хочет создать подвесную систему для инверсионной крыши, обеспечивающую легкий доступ к скрытой поверхности под ней.

Другие конструкции крыш и балконов имеют полностью плоскую верхнюю поверхность, чтобы более эффективно использовать их в качестве зон отдыха. Более привлекательное мощение с плоской отделкой на спиртовом уровне может быть достигнуто с использованием гораздо большего разнообразия различных форм камня и плит с нашими опорами ASP.

Ассортимент регулируемых опорных подкладок Wallbarn гарантирует, что даже там, где подрядчики строят свои крыши с уклоном, чтобы обеспечить хороший дренаж, можно добиться абсолютно плоского верхнего уровня мощения или настила.

Как работает процесс?

Очень маленькие, неравномерные или множественные изменения высоты можно компенсировать с помощью простого, но прочного поворотного механизма на штоке. Как только плита помещается поверх опоры, вся система фиксируется на месте.

С помощью этих опор можно очень быстро и эффективно уложить падающие крыши до ровной поверхности, что значительно сокращает трудозатраты.
