Крыша в каркасном доме: правила возведения и подходящие варианты

правила возведения и подходящие варианты

Вопросы, рассмотренные в материале:

• Планирование крыши каркасного дома
• Основные виды крыш для каркасного дома
• Устройство и монтаж стропильной системы для крыши каркасника
• Возведение обрешетки
• Необходимость контробрешетки
• Выбор кровельных материалов для крыши каркасного дома
• Нюансы монтажа кровельных материалов
• Специфика утепления крыши каркасного дома
• Ошибки в строительстве крыши каркасного дома

Крыша каркасного дома – это один из важнейших элементов всей конструкции, от качества которого зависят безопасность и комфорт проживания. Вариантов ее конфигурации множество, но определиться с финальным необходимо до начала работ, ведь под тип крыши необходимо заложить фундамент и стены.

Однако вид конструкции – половина дела, не менее важно соблюсти все нормы при строительстве и выбрать качественные материалы. В нашей статье мы расскажем, какой может быть крыша каркасника, приведем варианты кровельных материалов, а также поговорим о типичных ошибках при ее постройке.

Планирование крыши каркасного дома

Вес кровли любого загородного коттеджа достаточно большой, поэтому важно чтобы она опиралась на надежные несущие конструкции. В каркасном строении в качестве несущих элементов выступают вертикальные стойки домового каркаса.

Надежность стоек обеспечивается за счет укосов каркаса, они связаны с нижними и верхними брусками каркасной обвязки. Также для усиления каркаса здания его обшивают ОСБ-плитами с обеих сторон. В результате каркас получается прочным и способен выдержать крышу.

Если вы планируете приступить к строительству крыши каркасного дома, необходимо разобраться в алгоритме работ и строго придерживаться технологии.

Когда проектом предусматривается коттедж с фронтонами, следует до того, как вы начнете заниматься кровлей, обустроить их и обшить ОСБ-плитами. Поскольку верхняя граница фронтонов определяется уклоном крыши, важно заблаговременно согласовать уклон и верхнюю линии фронтона.

Обратите внимание! Чтобы ускорить строительство, допускается сделать фронтоны вместе с кровлей. Но в такой ситуации следует заблаговременно установить стропильные фермы, зафиксировав их раскосами.

Чтобы сделать крышу каркасного дома, необходимо прежде всего выбрать конфигурацию, а также решить:

• сколько скатов будет;
• каков угол наклона;
• из чего будет сделана крыша;
• какие использовать стропила и обрешетку.

Чтобы правильно определить, сколько скатов должно быть у крыши каркасного дома, придерживайтесь следующих принципов:

• с увеличением количества скатов внешний вид кровли улучшается;
• однако в этом случае повышается ее стоимость, а строительные работы усложняются.

Идеальное решение – стандартная крыша с двумя скатами, такой коттедж выглядит привлекательно, при этом затраты на крышу будут невысокими. Двухскатную кровлю можно сделать как для неотапливаемого чердака, так и для мансарды. Не забывайте о том, что в последнем случае высота стен должна быть как минимум 150 см, а уклон 45 градусов.

Главное достоинство двускатной крыши каркасного дома заключается в том, что у нее один конек и отсутствуют ендовы. Дело в том, что ендова и конек являются наиболее уязвимыми местами, их сложнее всего обустраивать.

Чтобы определить высоту конька, нужно использовать стандартные тригонометрические формулы, в которых базовые величины: ширина коттеджа, угол наклона крыши. Значение первой характеристики есть в проекте здания, угол наклона подбирается в зависимости от материала кровли. Помните о том, что для каждого стройматериала этот параметр будет отличаться.

При выборе угла наклона важно учитывать зависимость этой характеристики от материала, который вы используете. Также придерживайтесь данных принципов:

• когда уклон кровли до 5 градусов, она будет плоской;
• уклон до 28 градусов приведет к тому, что кровля будет нагружена, придется усилить конструкцию;
• при уклоне более 50 градусов ветровая нагрузка увеличится, поэтому конструкцию также придется усиливать.

Основные виды крыш для каркасного дома

Плоская кровля

Каркасные дома с плоской крышей встречаются нечасто, в основном такую кровлю делают для нежилых строений. Обустроить плоскую крышу проще всего, однако у нее много минусов. К примеру, придется тратить много времени и сил на уход за такой крышей. Вы должны будете сбрасывать снег, удалять скопившуюся влагу. Кроме того, в здании с такой кровлей всегда будет повышенная влажность.

Односкатная крыша

Многие предпочитают каркасные дома с односкатной крышей, поскольку ее просто обустроить и легко за ней ухаживать. За счет конструктивных особенностей такая кровля устойчива к порывам ветра, монтировать ее сможет даже человек, не имеющий большого опыта в строительстве.

Двухскатная кровля

Большинство домовладельцев предпочитают коттеджи с такой крышей. Объясняется это просто: поскольку есть чердак, здание получится утеплить, а также использовать свободное пространство. Кроме того, распределение нагрузки на крышу происходит равномерно по периметру строения. За двухскатной кровлей не нужно ухаживать: дождевая вода будет стекать, а снег самостоятельно скатываться.

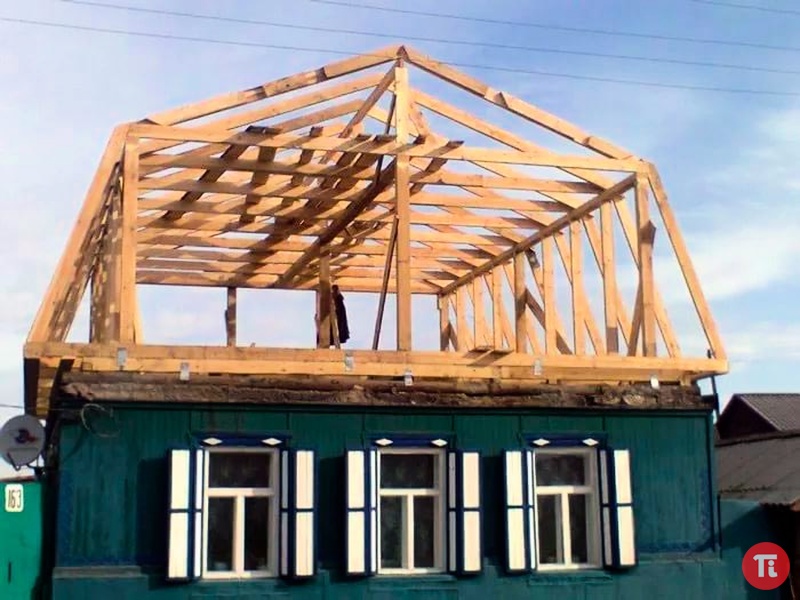

Ломаная кровля

Ломаная крыша – идеальное решение, если вы хотите полностью использовать всю имеющуюся площадь коттеджа. Под такой кровлей можно обустроить мансарду. Однако несмотря на весомые преимущества у ломаной крыши есть минусы. Так, потребуется большое количество стройматериалов, недопустимы малейшие ошибки при проведении расчетов, кроме того, придется найти опытных строителей. Чтобы исключить теплопотери, необходимо правильно утеплить и гидроизолировать кровлю.

Многощипцовая кровля

В основном ее можно встретить в коттеджах нестандартной планировки. Такой выбор объясняется просто: многощипцовая крыша способна выдержать максимальные нагрузки, под ней есть место для дополнительной комнаты, выглядит привлекательно. Минусы кровли данного вида – много отходов при монтаже, достаточно дорогая, придется нанять опытных монтажников.

Коническая кровля

Кровля в форме конуса встречается на круглых домах. Ее основные преимущества – нестандартный внешний вид, ухаживать за такой крышей просто. Однако при ее обустройстве важно правильно выполнить расчеты и грамотно монтировать каркас.

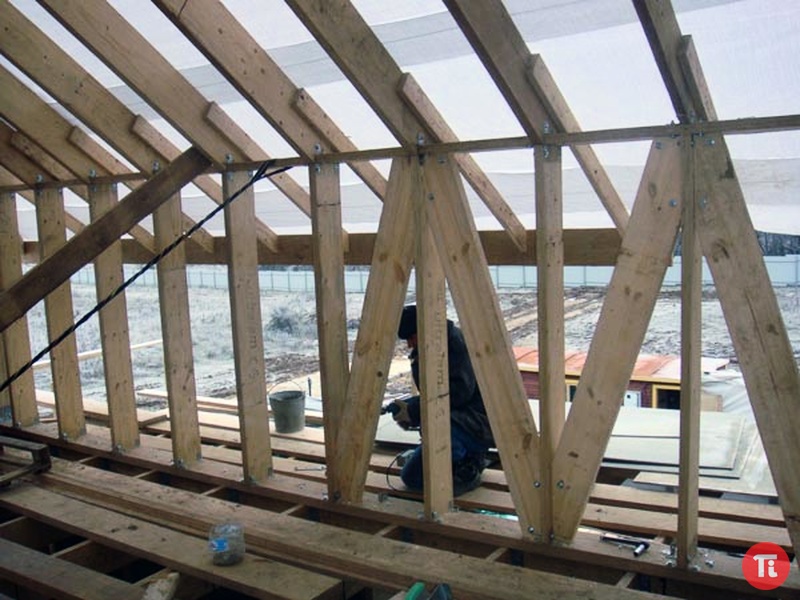

Устройство и монтаж стропильной системы для крыши каркасника

При обустройстве стропильной системы крыши каркасного дома важно правильно выполнить все необходимые расчеты. В частности, выбрать оптимальный шаг, сечение, длину стропил. Опытные специалисты советуют обратить внимание на следующие моменты, от которых зависит надежность конструкции:

• Длина и шаг стропильной ноги.
• Угол наклона ската. Помните, что с его уменьшением снижается и нагрузка на поверхность.
• Особенности климата в вашем регионе.
• Вес кровельного стройматериала.

Чтобы определить сечение, вы можете использовать строительные таблицы либо провести все необходимые расчеты самостоятельно.

Крыша одноэтажного каркасного дома сохранится в идеальном состоянии спустя много лет только в том случае, если надежно закрепить потолочные балки. Следует приобрести брус с сечением 50 х 150 (200) мм.

Прежде всего нужно сделать специальный шаблон стропильных ног. Алгоритм действий следующий:

1. Берем 2 доски, располагаем их относительно друг друга под углом 90 градусов. Чтобы зафиксировать их, используем гвозди.
2. Данную конструкцию закрепляем на одном краю мауэрлата.
3. Перемещая доски, выставляем угол, он будет выполнять роль ската.
4. Отступаем 0,4 м от края стены. Данное пространство необходимо для стока воды.
5. Когда требуемый угол будет получен, фиксируем балку. Линию среза отмечаем карандашом.

Когда шаблоны будут приготовлены, соединяем друг с другом 2 пары стропил. Закреплять их необходимо по обе стороны. Если потребуется, можно отдельно нарастить ноги.

Чтобы выполнить состыковку, достаточно стандартных толстых болтов. Такое решение полностью безопасно, чего нельзя сказать про гвозди. Между ногами, расположенными по соседству, следует выполнить поперечный вариант крепления.

После этого поднимаем стропила на кровлю. Это необходимо, чтобы затем закрепить их на балках. Чтобы обеспечить повышенную прочность, внизу располагаем упорный брусок.

Чтобы защитить каркасный дом с односкатной крышей от неблагоприятного воздействия погодных условий, важно грамотно монтировать все элементы кровли. Для этого между боковыми стропилами нужно натянуть веревку. Она будет выполнять функцию маячка и ориентира для проверки уровня. Закреплять все последующие элементы следует на дистанции 0,6–0,8 м, необходимо соблюдать данный шаг непрерывно.

Заранее стоит все правильно рассчитать, чтобы определить нужное количество стропил. Между элементами стропильной фермы прибиваем 2 доски. Они необходимы для обеспечения должной фиксации. Чтобы защитить крышу от дождя и снега, устанавливаем диффузную мембрану.

Возведение обрешетки

Обрешетка

Укладываем обрешетку на стропила, она будет выступать в качестве настила для кровли. Сделать ее можно из досок, брусков-жердей определенного сечения. Их укладываем вразрядку либо вплотную. Шаг и количество элементов обрешетки нужно выбирать с учетом особенностей стройматериала для крыши.

Чтобы сделать сплошную обрешетку, подойдут доски второго сорта и выше, они должны быть ровные, сухие, без сучков. В противном случае целостность волокон будет нарушена, доска может сломаться, и настил испортится. Края досок должны быть отесанными. Продлить эксплуатационный срок обрешетки позволит нанесение специального защитного покрытия, а также антипирена, который будет препятствовать возгоранию.

Сплошная обрешетка выполнена в виде ряда уложенных вплотную друг к другу досок. Сделать это можно следующими способами:

• уложить доски плотно друг к другу параллельно коньку кровли;
• уложить доски параллельно коньку кровли на дистанции 0,5–1 м, а затем на них снова прибить доски вплотную друг к другу, но перпендикулярно коньку.

Важно! Шаг и количество элементов обрешетки следует выбирать с учетом имеющегося стройматериала для кровли.

Так, если у вас рулонный материал, обрешетку укладываем сплошным либо двойным деревянным настилом.

Чтобы установить двойной настил, первый слой досок важно уложить вразрядку параллельно коньку кровли, это будет рабочий настил. Второй слой, толщина которого 20–25 мм, а ширина 5–7 см, нужно расположить под углом 45 градусов к первому, это уже защитный настил.

При обустройстве настила помните о том, чтобы он получился ровным, не должно быть щелей, впадин, шляпки гвоздей следует утапливать. Настил должен выдерживать человеческий вес, поскольку как минимум один строитель будет заниматься кровельными работами. Доски должны быть толщиной 25 мм, шириной 10–14 см. Рекомендуется проводить их стыковку на стропилах, располагая в шахматном порядке.

Когда будете прибивать доски обрешетки, гвозди вбивайте по кромкам, не нужно глубоко утапливать шляпки. Если используете рулонный материал, на торцах свесов его следует перегнуть. Для этого кромки досок необходимо заранее обстрогать, так вы исключите повреждение материала на сгибе. На вершину конька по длине надо прибить полоску кровельной стали, ее толщина 0,3 м.

Обрешетка под черепицу

Обрешетка под глиняную или цементно-песчаную черепицу будет передавать на конструкцию кровли максимальную нагрузку, это значит, что следует выбирать бруски с небольшим сечением 50 на 25 мм, которые могут выдержать большой вес.

Выполняется обрешетка для черепицы сплошным настилом из брусков либо двух слоев досок (черновой настил, на него прибиваем контробрешетку). Также ее можно сделать из брусков, которые располагаются вдоль ската.

Для установки контробрешетки нужно сделать слой гидроизоляции. Контробрешетка обеспечивает вентиляцию под черепицей. Дистанция между брусками – 0,5 м. Чтобы определить точное сечение, важно учитывать угол наклона кровли, шаг контробрешетки, а также размер черепицы, к примеру 33×42 см.

Важно правильно подобрать шаг обрешетки: 31–32 см, если уклон кровли до 22 градусов; 32–33,5 см при уклоне 22–30 градусов; 33,5–34,5 при уклоне более 30 градусов. Важно располагать карнизный брусок на 2,5–3,5 см выше остальных.

Обрешетка под шифер

Этот материал весит достаточно много, для создания обрешетки придется использовать бруски сечением 6 на 6 см. Важно, чтобы высота карнизного бруска была больше: 6,6 см. В качестве настила можно использовать бруски, их прибиваем на дистанции 0,5 м друг от друга. Их делим на четные и нечетные: высота первых 6,3 см, вторых – 6 см.

Чтобы облегчить кладку и сэкономить средства, при использовании четных брусков высотой 6 см следует подкладывать под них планку, рубероид либо толь, толщина которых 0,3 см.

Обрешетка под стальную крышу

Такая обрешетка может быть со сплошным настилом, он выполнен из плотно пригнанных друг к другу досок. Допускается делать и разреженный настил. В первом случае подойдут доски толщиной 3–4 см. Во втором случае следует использовать бруски 5 на 5 см, габариты досок 5×120–140 см.

Важно, чтобы поверхность обрешетки была идеально ровной, без прогибов и выпуклых областей. Дистанция между брусками 20–25 см. Через каждые 139 см нужно прибивать доски шириной не более 14 мм, высота их должна равняться высоте бруска, на котором стыкованы фальцы листов стали.

Обрешетка под профилированный лист либо металлочерепицу

Данную обрешетку можно сделать из брусков, их размещают на дистанции 30–50 см друг от друга. Чтобы зафиксировать листы, применяют кровельные шурупы толщиной 3,5–4 мм, длиной 40–50 мм с крупной шляпкой и уплотнителем. На карнизных свесах для фиксации используется кляммер.

Несмотря на то что установленную обрешетку можно использовать в качестве лестницы, важно всегда помнить про правила безопасности при проведении строительных работ.

Не важно, какая конструкция обрешетки, карнизный свес должен быть сделан из сплошного дощатого настила шириной 3–4 доски или 70 см. При этом нужно выбирать идеально ровные доски. Свесы крыш должны быть не уже 35 см.

Вдоль конька следует уложить 2 доски, которые сходятся кромками, они будут поддерживать коньковый стык. Помните о том, что выступ фронтонного свеса над обрешеткой должен быть 4–5 см.

Необходимо надежно зафиксировать обрешетку на стропилах. Причем стыки досок и брусков должны быть вразбежку. Укладывая обрешетку, не забывайте про дымовую трубу и установите закладные детали. Стропила и обрешетку из древесины, не покрытые теплоизоляционным материалом, располагайте на расстоянии минимум 13 см от трубы.

Необходимость контробрешетки

Устройство крыши каркасного дома таково, что без контробрешетки невозможно сделать верхний зазор для вентиляции.

Не важно, с утеплением кровля либо без, в обязательном порядке следует уложить гидроизоляционный материал, а затем обеспечить два вентиляционных зазора высотой 2–4 см:

• нижний вентиляционный зазор – находится под гидроизоляционным материалом, он необходим, чтобы предотвратить образование конденсата на внутренний поверхности гидроизоляции, если в комнатах будет повышенная влажность;
• верхний вентиляционный зазор – над гидроизоляционным материалом, он нужен, чтобы не образовывался конденсат на внутренней поверхности кровли.

Данные вентиляционные зазоры обеспечивают оптимальные условия эксплуатации элементов крыши, выполненных из древесины. Если отказаться хоть от одного из них, на дереве начнет образовываться грибок, оно заплесневеет.

Верхний вентзазор получится сделать только благодаря контробрешетке. Ее нужно прикрепить вдоль стропил, сечение 2 на 5 см, высота 2 см. Шаг должен быть такой же, как у стропил, например 0,7–0,8 м, поскольку контрообрешетку прикрепляют вдоль стропил на каждый элемент.

Выбор кровельных материалов для крыши каркасного дома

При создании проекта крыши каркасного дома необходимо подобрать подходящий кровельный материал для финишной отделки. Такое покрытие нужно для защиты строения от дождя и снега, порывов ветра, для утепления. Кроме того, кровельный материал выполняет декоративную функцию. При выборе помните, что покрытия могут отличаться по типу, виду и цене.

Как подобрать подходящий кровельный материал:

• Учитывайте климат в вашем регионе. Если большую часть года погода дождливая, кровельный материал должен быть устойчив к повышенной влажности. Если зима морозная, покрытие не должно бояться низких минусовых температур. Когда в вашем регионе нередко случается град, ураганы, материал должен быть жесткий и ударопрочный.
• Важно, чтобы вид покрытия соответствовал конфигурации кровли. Например, можно использовать мягкий либо жесткий материал, рулонный, листовой или штучный.
• Эксплуатационный срок покрытия должен быть такой же, как расчетный срок службы крыши. В таком случае вам не придется ремонтировать кровлю.
• Выбранный материал должен обладать оптимальным соотношением «цена – качество», также надо обратить внимание, чтобы работать с ним было просто. К примеру, если у вас небольшой домик со стандартной кровлей, не стоит использовать дорогостоящие материалы. Идеальное решение – бюджетные привычные покрытия.

Также следует учесть и угол наклона скатов. В зависимости от выбранного покрытия угол наклона будет отличаться:

• Шифер – оптимальный уклона 12–60 градусов.
• Ондулин (еврошифер) – от 6 градусов и более.
• Профнастил – минимум 10 градусов.
• Битумная черепица – от 12 градусов.
• Полимерно-песчаная черепица – 18–60 градусов.
• Керамочерепица – 18–60 градусов.
• Металлочерепица – от 15 градусов.

Прежде чем купить то или иное покрытие, изучите технологию монтажа, а также отзывы других домовладельцев. Если вы выбрали дорогостоящий материал, с которым сложно работать, стоит нанять опытных укладчиков.

Нюансы монтажа кровельных материалов

Чтобы сделать сплошной настил, используют пиломатериалы, фанеру либо ОСБ-плиты необходимой толщины. Настил обустраивают поверх стропил либо ферм, он выполняет связующую функцию, за счет чего несущий каркас становится прочнее и устойчивее. Между листами фанеры или досками нужно сделать зазор как минимум 0,2 см, это необходимо для компенсации теплового расширения стройматериала.

Чтобы монтировать кровельный настил, используют гвозди, их размеры и количество должны быть такими, как указано в СНиП. Листы фанеры и доски нужно расположить так, чтобы стыки между ними пришлись на стропила и были в шахматном порядке. Толщина настила определяется в зависимости от дистанции между опорами.

Кровля необходима прежде всего для того, чтобы внутрь дома и на его конструктивные элементы не попадал дождь и вода при таянии снега. В областях, где кровля соединяется с другими элементами строения, в ендовах необходимо сделать сливы и фартуки для отвода воды.

Монтировать кровельный материал следует с учетом следующих требований:

• верхние листы укладываются внахлест;
• если применяются рулонные материалы, нужно сделать как минимум 3 слоя;
• стыки между скатами и края должны быть покрыты коньком и ветровыми элементами.

Укладывать и крепить кровельный материал следует к настилу либо обрешетке. При проведении этой работы ориентируйтесь на инструкцию по эксплуатации выбранного материала. Монтировать покрытие можно с помощью гвоздей, саморезов из нержавеющих материалов.

Важно использовать крепежные элементы достаточной длины, чтобы их можно было заглубить на 12 мм и более.

Между крышей и теплоизоляционным материалом важно оставить свободное пространство. Чтобы нормально циркулировал воздух, необходимо сделать продухи и отверстия в карнизах. Исключить образование конденсата на деревянных элементах конструкции можно с помощью обустройства вентиляционной системы. Учитывайте нормативные требования, чтобы площадь продухов была достаточной для крыши вашего дома.

Чтобы воздушные массы беспрепятственно проходили, отверстия следует расположить друг напротив друга по разным сторонам дома. Если вы занимаетесь обустройством вентиляции крыши, во фронтонах можно сделать слуховые окна, защитив их от проникновения насекомых и попадания снега. При этом через такие окна должен проходить достаточно большой объем воздуха снаружи.

Специфика утепления крыши каркасного дома

Утепление крыши каркасного дома осуществляется так же, как и монтаж теплоизоляции каркасной стены. А именно минеральные плиты нужно уложить в пространство между стропильными ногами.

Важно, чтобы ширина плит была больше, чем стропильный шаг, на 10–15 см. Только тогда стыки теплоизоляционного материала будут плотные. В противном случае в области стыка образуются мостики холода, через которые будет уходить тепло из коттеджа. В результате эти зоны станут промерзать, минеральная вата в них разрушится.

Также не стоит применять и слишком широкую плиту, в этом случае она начнет выгибаться с течением времени. Это приведет к нарушению вентзазора между ней и обшивкой. В этих зонах пароотведение не будет происходить должным образом, в результате в утеплителе начнет образовываться конденсат.

Насколько толстой должна быть минвата? Минимально допустимая толщина равна толщине ребра стропильной ноги, не стоит превышать это значение более чем на 5 см.

Минплиту крепим к обшивке с помощью тарельчатых дюбелей. Так утеплитель будет лучше прилегать к поверхности, а значит, нагрузка на отрыв снизится, кроме того, при нагрузках на сдвиг материал будет удерживаться в зафиксированном положении.

Допускается располагать утеплитель как в межстропильных пустотах, так и поверх стропильных ног. Во втором случае на стропила монтируем сплошную обрешетку: прикрепляем фанерные листы либо ОСБ-плиты. Затем укладываем минеральную вату, прижимаем массивными тротуарными плитками либо галькой.

В такой ситуации практически невозможно определить максимально допустимый вес, который будет давить на крышу и стропила. Чтобы не рисковать, рекомендуется нанять опытных специалистов. В частности, если у вас мансардная кровля, поскольку ее конструкция отличается от стандартной двухскатной крыши.

Если сделать дополнительную теплоизоляцию под стропилами, размер комнаты на мансардном этаже уменьшится. Также придется сделать дополнительный каркас снизу стропил, чтобы конструкция выдержала нагрузку. Чаще всего для утепления крыши каркасного дома применяют не минеральную вату, а пенополистирол, его намного проще прикрепить к ребрам стропильных ног.

Несмотря на весомый плюс у данного материала есть минус: чтобы на чердаке или мансарде было тепло, придется выполнить утепление и системы стропил.

Стропила утепляют в загородных домах достаточно редко, чаще всего это решение реализуют в промышленности, где у здания есть надежная монолитная балочная система перекрытий.

Многие застройщики утепляют кровлю, объединяя сразу несколько способов, их цель – исключить появление мостиков холода.

Например, если вы укладываете утеплитель между стропилами, также можно сделать верхний слой – над ними. Тогда нижний слой должен быть выполнен из неплотной минваты, а верхний защитный слой – из плотной минеральной плиты. Кроме того, можно воспользоваться древесно-стружечными плитами.

Так как снаружи стропила целиком перекрыты, мостики холода не будут образовываться. Верхний слой теплоизоляционного материала можно заложить в полости обрешетки под кровельный материал.

При обустройстве каркасного пирога системы стропил необходимо не только грамотно теплоизолировать наружные стены, но правильно выполнить пароизоляцию. Дело в том, что пар образуется из воздуха, который поступает снизу, из комнат. Под крышей дома он остывает, в результате появляется конденсат.

Пароизляцию можно выполнить с помощью пленки, к примеру полиэтиленовой. Ее нужно сложить в 2–3 слоя, а затем армировать полосами. Затем пленку просто прикрепить к ребрам досок стропильной системы. Помимо пленки, можно воспользоваться пароизоляционной мембраной.

Ошибки в строительстве крыши каркасного дома

Если неправильно обустроить крышу каркасного дома, можно столкнуться с самым неприятным: кровля будет протекать. Это приведет к тому, что:

• затраты на отопление коттеджа увеличатся;
• теплоизоляция будет намокать и испортится;
• образуется грибок и плесень в теплоизоляционном материале и на стропильной системе.

При возведении каркасного коттеджа важно правильно чередовать слои тепло- и гидроизоляции. При нарушении последовательности или отсутствии одного из слоев кровля начнет протекать.

Также необходимо грамотно монтировать каркас крыши, в противном случае конструкция будет повреждена, дом может обрушиться.

Если вы планируете построить каркасный дом, следует соблюдать технологию проведения всех этапов возведения коттеджа. Наиболее частые ошибки следующие:

• Допущены ошибки при создании вентиляционной системы. Итогом этого станет то, что под крышей начнет скапливаться конденсат, утеплитель испортится, образуется плесень. Поэтому при создании проекта каркасного дома обратите внимание на то, чтобы были вентиляционные зазоры, важно, чтобы они располагались правильно.
• Гидроизоляция выполнена неправильно. В результате дождевая и талая вода будет проникать внутрь здания. Проблемы могут возникнуть при нарушении технологии укладки гидроизолятора, например, если есть зазоры, повреждения. Также гидроизоляционный материал может вообще отсутствовать. Чтобы проверить качество укладки, полейте на материал водой, она должна стечь. Это значит, что все работы выполнены правильно.
• Некачественно утеплена крыша. Многие, желая сэкономить, делают тонкий теплоизоляционный слой, неправильно укладывают его. Это приводит к тому, что образуются мостики холода. Если вы планируете жить в доме постоянно, при этом ваш участок находится в регионе с холодными зимами, теплоизоляционный слой должен быть 20–25 см. Оптимальный вариант – упругая минвата, которая плотно прилегает к стропилам.
• Неправильно выбран угол наклона крыши.
• Неправильный угол наклона кровли. Если значение этого параметра менее 15ᵒ, талая вода и снег будут скапливаться на кровле, придется усиливать конструкцию и защищать строение от пагубного воздействия влаги.

При возведении каркасного коттеджа необходимо учитывать усадку стен и иных конструкций из древесины. В противном случае крыша деформируется, а сам дом может разрушиться.

Может показаться, что никаких сложностей в проведении монтажных работ нет, однако, чтобы крыша получилась качественной, следует обратиться к профессионалам. Они выполнят необходимые расчеты, установят систему стропил, сэкономив на покупке только нужного стройматериала. Также специалисты посоветуют, какой кровельный материал выбрать с учетом особенностей климата в вашей местности и личных пожеланий.

Только если кровля получится надежной, проживание в доме будет полностью безопасным и комфортным. Если не утеплить крышу, коттедж быстро придет в негодность, кроме того, расходы на отопление окажутся слишком большие. Находиться в доме будет неприятно из-за повышенной влажности и грибка. Не стоит рисковать: монтажом крыши каркасного дома должна заниматься опытная бригада строителей.

Двускатная крыша каркасного дома — русская традиция

• Элементы конструкции двускатной крыши
• Стропильная конструкция двускатной крыши каркасного дома
• Утепление крыши каркасного дома
• Утепление кровли извне
• Утепление кровли изнутри

Технология строительства каркасного дома специфична тем, что после возведения каркаса сразу приступают к монтажу его кровли. К специфике относится и сама конструкция кровли каркасного дома (висячая стропильная система), стропила которой укладываются на каркас  таким образом, что действует не на развал конструкции, а на ее сжатие.  Это усиливает жесткость каркаса, повышая устойчивость дома к внешним воздействиям, например, ветра и осадков.

Крыши каркасных домов делятся на три основных типа:

• Односкатная.
• Двускатная.
• Четырехскатная.

В традициях русского деревянного зодчества наиболее популярной признана двускатная крыша с чердаком, скат которой не превышает 450. Современные проекты каркасных домов с двухскатной крышей очень часто используют чердачные помещения под мансардный этаж. От этого зависит технология обустройства кровли каркасного дома. Если не предполагается обустраивать мансарду на чердаке, то крыша дома не требует утепления, что упрощает ее монтаж.

Элементы конструкции двускатной крыши

Основными элементами двускатной крыши являются:

• Стропильная конструкция;
• Кровельное покрытие;
• Утепление кровли.

Основу крыши каркасного дома составляет стропильная конструкция. Она состоит из набора ферм, установленных на каркасе дома и соединенных между собой коньковым брусом (прогоном) и обрешеткой. Крышу можно монтировать из готовых ферм или сооружать их непосредственно перед монтажом на крыше здания.

Элементы конструкции двускатной крыши:

• Мауэрлат –  обвязка из балок или доски потолка каркаса,  служащая основанием для стропильной конструкции.
• Стропильные ноги – опорные стропила, нижней частью укрепляемые на мауэрлате, вверху на коньковом прогоне;
• Ригель – доска или балка  горизонтально скрепляющая  верхнюю часть фермы, для усиления конструкции фермы;
• Прогоны – продольные балки каркаса крыши, для соединения стропильной конструкции;
• Затяжка – основание каждой фермы, располагаемое на мауэрлате;
• Стойки – вертикальные опоры для усиления конструкции фермы;
• Лежень – продольная балка для опоры стоек стропильной конструкции;
• Обрешетка – основа для крепления кровельного материала крыши, изготавливается из сухой доски.

Сегодня ряд компаний, производящих каркасные дома промышленными методами, выполняют заказы на изготовление стропильных конструкций по заданным размерам, что упрощает монтаж кровли каркасного сооружения.

Стропильная конструкция двускатной крыши каркасного дома

Двускатная крыша каркасного дома представляет собой систему стропил, связанных между собой обрешетинами, продольными брусками  на всю длину крыши, уложенных поперек стропил. При строительстве двускатной крыши используют две основные стропильные системы:

• Висячая;
• Наслонная.

Висячая система стропил нижней частью крепятся только на наружные стойки каркаса дома или на потолочные балки (мауэрлаты).

Наслонная система стропил дополняется серединной опорой или внутренними опорными стойками, усиливающими конструкцию крыши.

Выбор той или иной системы стропил связан с размером и конструкцией каркасного дома. Если внутренний пролет превышает 10 м, его усиливают внутренними опорами и стропильная система становится наслонной. В случае если чердачное помещение предполагается сделать жилым, также усиливают стропильную систему внутренними опорами, которые будут одновременно служить каркасом стен мансардного помещения.

Создание и монтаж стропильной конструкции  наиболее сложный элемент обустройства крыши каркасного дома, требующий не только профессиональных навыков в этой области, но и владения теоретическими познаниями для расчета конструкции. И хотя этот тип стропильной конструкции считается наиболее простым, двухскатная крыша каркасного дома своими руками может быть построена, если эти руки принадлежат профессионалам.

Утепление крыши каркасного дома

Утепление крыши каркасного дома проделывают тогда, когда предполагают использовать чердачное пространство для создания мансарды. Если чердак будет необитаемым, то утепляют только потолок.

Принцип утепления кровли в каркасном доме тот же что и утепление стен, для утепления используют те же материалы, поскольку в случае мансардного этажа кровля является ее потолочным элементом.

Процесс утепления кровли может осуществляться из чердачного пространства или снаружи его.

Утепление кровли извне

Алгоритм утепления выглядит так:

1. На стропила снизу делается сплошная подшивка из досок.
2. На подшивку укладывается пароизоляция.
3. Далее укладывается утеплитель в один или два слоя из минеральной ваты или другого негорючего материала.
4. Утеплитель закрывается пародиффузионной мембраной
5. Контробрешетка прижимает полученный пирог утепления.
6. Поверх контробрешетки монтируют обрешетку для крепления кровли.
7. Влагостойкая фанера крепится на обрешетку шурупами ней.
8. Слой гидроизоляции  предохраняет весь набор от внешнего воздействия (дождя и снега).
9. Укрытие крыши кровельным материалом.

Утепление кровли изнутри

Перед утеплением кровли на стропила снаружи натягивается гидроизоляционная пленка, поверх которой устанавливается обрешетка. На обрешетку крепится кровельный материал.

Снизу пространство между стропилами обивается пароизоляционной пленкой. В пространство между стропилами укладывают плотно утеплитель, и закрывается пленкой, которую строительными степплерами крепят к стропилам. Поверх пароизоляционной пленки к стропилам прикрепляется покрытие из фанеры или ОСП. Это покрытие будет служить основой для декоративного покрытия мансардного этажа.

Каркасные дома отличает многообразие архитектурных решений, где  крыши играют не последнюю роль. Многоскатные крыши, многощипковые или конусообразные крыши создают прекрасные архитектурные композиции, украшающие коттеджные поселки.

Сразу следует отметить, что если двускатная крыша может быть построена своими руками, то сложные крыши каркасного дома, многоскатной или многощипковой, доступны для исполнения только профессиональным командам строительных компаний.

Обзор крыши с А-образной рамой

: плюсы, минусы и примеры

Кэти Бартон | Опубликовано 13 июля 2022 г.

Купить

А-образная крыша имеет две стороны с крутым уклоном, которые сходятся на пике. Его форма напоминает букву «А», отсюда и название.

Посмотреть в галерее

Хижины — типичный тип домов с А-образными крышами, но дизайнеры также используют их в ультрасовременной архитектуре. Эти крыши имеют много преимуществ, в том числе устойчивость к атмосферным воздействиям и доступную стоимость.

Если вы рассматриваете возможность строительства дома с А-образной крышей, вот что вам следует знать.

Что такое А-образная крыша?

А-образная крыша имеет две наклонные стороны. Нижняя часть крыши начинается у фундамента и встречается с противоположной стороной в верхней части дома, образуя пик.

А-образная крыша очень похожа на заглавную букву «А» или треугольник.

Стандартная А-образная рама высотой в один или два этажа. В одноэтажном А-образном каркасе обычно есть лестница, ведущая на чердак с небольшой спальней.

Крутые скаты крыши позволяют ей выдерживать сильный ветер, а острые углы способствуют оптимальному отводу воды и снега. Несмотря на то, что этот стиль крыши выгоден во многих отношениях, его крутой скат ограничивает второй этаж и чердачное пространство. Шаг также создает угловой потолок внутри.

Плюсы и минусы крыши с А-образным каркасом

Крыши с А-образным каркасом доказали свою надежность в экстремальных климатических условиях, но также имеют несколько недостатков. Вот плюсы и минусы.

Плюсы А-образных крыш:

• Универсальность для любого климата – Крыши с А-образным каркасом являются одними из самых универсальных. Они способствуют оптимальному дренажу воды, а их крутые склоны предотвращают накопление снега. Несмотря на то, что они хорошо себя чувствуют в дождливом и снежном климате, они также подходят для жарких регионов.
• Может выдержать сильный ветер – Прочная конструкция помогает этим крышам противостоять сильному ветру лучше, чем большинство других типов.
• Доступность – Домашние комплекты с А-образной рамой легко доступны и требуют минимум материалов.
• Уникальный дизайн . Отличные крыши — отличный вариант, если вы ищете нестандартный дом.
• Построй сам – Каркасные дома имеют простую конструкцию. Если у вас есть опыт строительства, вы можете приобрести план и построить один из таких домов.

Недостатки домов с А-образным каркасом:

• Неудобные внутренние углы – Крутые скаты крыш с А-образным каркасом создают наклонные внутренние стены, что затрудняет расстановку мебели.
• Ограниченная жилая площадь — Углы крыши уменьшают площадь в квадратных футах, особенно на верхних этажах дома.
• Неэффективность отопления – Конструкция домов с А-образным каркасом означает, что тепло будет подниматься к верхней части дома и распределяться неравномерно. При надлежащей изоляции и установке окон вы можете эффективно обогреть А-образную раму, но это потребует больше усилий, чем традиционный дом.

Примеры А-образных крыш

Вот несколько примеров домов с А-образными крышами.

Современный стеклянный дом с А-образной рамой

Посмотреть в галерее Bromley Caldari Architects PC

Вы, наверное, привыкли видеть крыши с А-образной рамой на каютах, но они также являются лучшим дизайном для ультрасовременных домов.

А-образная конструкция хорошо смотрится в этом доме со стеклянным фасадом. Большие окна открывают прекрасный вид на бассейн, а треугольная форма создает ощущение минимализма.

Каюта с А-образной рамой и металлической крышей

Просмотр в галерее Bromley Caldari Architects PC

Поскольку крыши с А-образной рамой покрывают такую ​​большую площадь, они идеально подходят для солнечных батарей и световых люков. Владелец этого дома воспользовался пространством на крыше, добавив большие окна, обеспечивающие вентиляцию.

В салоне удачно сочетаются материалы: деревянный сайдинг и металлическая крыша.

Каюта с А-образной рамой в современном деревенском стиле

Выбор владельца Строительство

Каюта с А-образной рамой отлично смотрится с дополнениями. Сочетание стилей придает этой кабине интересный дизайн, а темная окраска придает ей современный вид.

Если вам нравится этот стиль, подумайте о том, чтобы покрасить рамку в темный цвет и использовать деревянные акценты.

Дом в горном стиле с А-образной рамой

9№ 0005

А-образные рамы идеально подходят для любого климата, включая горы Калифорнии. Форма крыши помогает салону противостоять экстремальным погодным условиям, а большие окна открывают гостям прекрасный вид.

Вы также можете увидеть, как домовладельцы разработали простую террасу, дополняющую этот дом.

Часто задаваемые вопросы (FAQ)FAQ

Как лучше всего утеплить А-образную крышу?

Крыши с А-образным каркасом и открытой деревянной обшивкой обычно имеют слой изоляции из жесткого пеноматериала между ними. Каркасные дома с потолками и стенами из гипсокартона будут иметь больше вариантов изоляции, включая пенопласт или изоляцию Rockwool. Поскольку оптимальная изоляция и доступность продукта зависят от региона, перед выбором лучше проконсультироваться с местным подрядчиком.

Какой шаг у А-образной крыши?

Шаг крыши с А-образным каркасом зависит от конструкции, и существуют сотни вариантов. Самый популярный план кабины с А-образной рамой — равносторонний треугольник. Равносторонний дом с А-образным каркасом будет иметь стропила и балки одинакового размера, построенные под равными углами в 60 градусов.

Можно ли использовать металл на крыше с А-образной рамой?

Вы можете использовать металл на крышах с А-образным каркасом. Металл является одним из лучших материалов для крыш с А-образным каркасом, поскольку он имеет меньше швов и с меньшей вероятностью протекает. Вы также можете использовать черепицу или черепицу.

Заключительные мысли

Крыши с А-образным каркасом начинаются от линии основания и встречаются на пике, образуя треугольник или форму «А». Эти дома, как правило, одно- или двухэтажные, с небольшой мансардой в верхней части треугольника.

Эти крыши идеально подходят для любого климата. Они способствуют отводу воды и предотвращают накопление снега, но также хорошо себя чувствуют в жарких районах. Самым большим недостатком домов с А-образным каркасом являются их неудобные внутренние углы.

Каркас крыши 101 — Как построить и обрамить крышу

EHT исследует некоторые основные методы каркаса крыши, от проектирования до установки.

Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые конструкции крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши выполняются в пяти основных вариантах: односкатная, двускатная, вальмовая, вальмовая и мансардная. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая ендовы и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.

Каркас простой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши в ее вершине — это высота треугольника; прогон, или половина пролета здания, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Как определить уклон крыши

Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя. После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.

Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.

Каркасный угольник используется для раскладки стропил.

Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.

Схема стропила с квадратом каркаса

Этот пример относится к крыше с уклоном 8/12

• Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
• Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
• Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем поднесите квадрат к отвесу, который отмечает рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.

Другой метод выкладки стропил с угольником называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.

Один из способов выкладки стропил с угольником называется «уступка».

Вырежьте шаблон

Сделайте дубликат стропила из шаблона. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.

Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.

Метод поворотного квадрата

Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко раскладывать стропила. Этот качественный инструмент поставляется с поясным мешочком, разделителями для угольника, инструкцией по эксплуатации и столярным карандашом.

Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square может быть установлен любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.

Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.

Сделайте второй вертикальный пропил в месте измерения длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.

Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник на место, чтобы выполнить отвесный срез, завершающий рот птицы и отмечающий срез хвоста.

Проблемы с каркасом

В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому хвост стропила также обрезается, чтобы получилась более узкая, более подходящая бордюрная доска. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

В некоторых случаях нижний край стропил также обрезается по линии уровня. Разложите их, как показано.

Для возведения стропил используйте временные раскосы коньковой доски.

Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.

Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты.

Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке.
