Минимальное опирание деревянной балки: Опирание деревянной балки на кирпичную стену

Заделка концов деревянной балки перекрытия

Опубликовано mensh
— сб, 02/10/2007 — 13:40

Конструкции домов

В кирпичных домах деревянные балки перекрытия следует класть концами на стены, либо заводить в устроенные для этого гнёзда, в деревянных — врубать в верхние венцы стены на всю её толщину. В землебитных стенах балки надлежит класть на обвязку.

Деревянные балки перекрытия землебитного дома

В междуэтажных перекрытиях имеются зоны, в которых может образовываться конденсат. Он образуется, как правило, в местах, где перекрытия примыкают к наружным стенам. В таких местах конструкция может промерзать и продуваться. Во избежание этого места стыков перекрытий с наружными стенами обязательно должны иметь достаточную теплозащиту и воздухонепроницаемость.

Диффузия водяных паров в деревянной балке перекрытия:
1 — кирпичная стена; 2 — слой штукатурки; 3 — воздушный зазор между торцом деревянной балки и кирпичом; 4 — плинтус; 5 — пол из шпунтованных досок; 6 — деревянные доски; 7 — водяные пары; 8 — жидкая влага; 9 — рубероид

Полость стыка деревянной балки перекрытия, опирающуюся на кирпичную стену, должна быть защищена от влажного воздуха, проникающего из помещений. Связано это с тем, водяные пары, содержащиеся в тёплом воздухе, будут охлаждаться холодными наружными стенами и конденсироваться, увлажняя концы балки. Концы балки во избежание загнивания антисептируются, а поверхность их оклеивается рубероидом в 2 слоя.

Нельзя оклеивать торцы балок перекрытия.

При опирании деревянных балок перекрытия на стену глубина должна составлять 12–15 см, а глубина гнёзд — 18 см. Такой зазор необходим для того, чтобы водяные пары беспрепятственно выходили наружу через её не открытый торец. Гнёзда должны быть на 2–3 см больше сечения балки. После установки балки гнёзда заделываются раствором для защиты стыка от проникновения влажного воздуха из помещений.

Закрытая заделка деревянной балки перекрытия в кирпичную стену:
1 — балка; 2 — подкладка; 3 — анкер

Деревянные балки перекрытия укрепляют через одну с целью обеспечения жёсткости стальными анкерами, концы которые во избежание температурных мостиков до наружной поверхности не доходят на 12 см и внутрь выступают на 20 см. К деревянными балкам анкеры крепятся стальными накладками (50×6 мм) и гвоздями ø5–6 мм.

Заделка деревянных балок на внутренней несущей стене:
1 — балки перекрытия; 2 — дощатая подкладка; 3 — гидроизоляция; 4 — анкер; 5 — раствор

Открытое заделывание концов балки перекрытия допустимо лишь при влажности в помещениях дома ≤ 60% и отличной вентиляции. Толщина стенки гнезда в кирпичной стене составляет ≥ 46 см.

Разделка в месте выхода дымохода:
1 — дымовой канал; 2 — балка перекрытия; 3 — асбест; 4 — обшивка

Иногда выполняют открытую заделку концов балки перекрытия, однако это возможно лишь в помещениях нормальной влажности (не  60%) при хорошей вентиляции перекрытия (при щелевых плинтусах) и  теплоизоляционной способности задней стенки гнезда. Толщина стенки гнезда при кирпичной стене должна быть не менее 46 см. При толщине меньшей следует утеплить гнездо для обеспечения сопротивления теплопередаче 0,57 м²⁰C/Вт (средняя полоса России).

Открытая заделка деревянной балки перекрытия в стене из газосиликата:
1 — деревянная балка; 2 — стена из газосиликатного блока; 3 — монолитный армопояс; 4 — деревянный короб; 5 — вкладка из утеплителя; 6 — направление выхода влаги

Узел опирания деревянной балки перекрытия на стену при её толщине в 2 кирпича (0,51 м) решается так. Выполняется гнездо глубиной 25  (1 кирпич) в стене. Его вертикальная стенка утепляется войлоком (антисептированным или минеральным). Укладывается 2 слоя рубероида на нижнюю поверхность гнезда. После этого в гнездо устанавливается антисептированный деревянный короб, которым прижимается минеральный войлок. На нижнюю поверхность короба балку перекрытия опирают на глубину 15 см так, чтобы между коробом и балкой оставалась воздушная прослойка.

Одним из решений является использование короба без нижней горизонтальной поверхности. В таком случае конец балки на 2-3 слоя рубероида, уложенными в гнезде. Деревянную балку в стенах толщиной в 2½ кирпича и более опирают в гнездо глубиной 25 см. Нижняя поверхность гнезда покрывается битумом. После этого все поверхности покрываются рубероидом. В гнезде у задней его поверхности устраивается теплоизоляция (минеральный войлок), прижимаемый к задней стенке доской. Между балками и стенками надлежит оставить воздушный промежуток в 4 см.

Как выполняется опирание балки на кирпичную стену?

Оглавление:

• Материал и конструкция перекрытия
• Способы заделки балки
• Кирпичная стена большой толщины и опирание на нее балки
• Опирание балки при уменьшении толщины стены
• Монтаж и крепление балок
• Монтаж перекрытия
• Опирание металлической балки на кирпичную стену
• Подведение итогов

Важнейшим элементом при строительстве любого дома является перекрытие. Конструкция перекрытия может быть основана на применении балки и плиты, которые, в свою очередь, могут быть деревянными, металлическими, бетонными. Особый интерес представляет специфика установки перекрытий на кирпичную стену, так как строительство именно кирпичных домов очень распространено. Опирание балки на кирпичную стену или, соответственно, опирание плиты на кирпичную стену является важнейшим фактором надежности и безопасности всего перекрытия.

Выбор конструкции опоры зависит от материала, глубины заделки, крепления (анкеровки) в стене.

Основным характерным признаком опирания конструкции на кирпичную стену является возможность достаточно свободного деформирования концов балки при ее прогибе. Безопасность и надежность конструкции могут быть достигнуты только при обеспечении правильной связи балки со стеной, исключающей опасные напряжения в материале даже при воздействии экстремальных температурных режимов. При выборе конструкции опоры в полной мере учитываются материал, глубина заделки, крепление (анкеровка) в стене.

Таблица расчета сечения балок перекрытий.

В общем случае перекрытие это несущая строительная конструкция, подразделяемая по назначению: междуэтажная, чердачная, мансардная. Конструктивно перекрытие можно подразделить на два вида: сборное (продольная балка и поперечный настил) и монолитное (плита).

При строительстве частных домов наибольшее применение находят сборные перекрытия с использованием деревянных балок. Такой материал изготавливается из прочных пород лиственной и хвойной древесины. Размер стандартного экземпляра, в зависимости от назначения перекрытия и нагрузок, колеблется в пределах:

• высота 150-300 мм,
• ширина 100-250 мм.

Для увеличения долговечности брус пропитывается антисептиком и промасливается.

Усиленные несущие конструкции иногда выполняются с использованием металлических балок. Для этих целей предлагаются стандартные стальные балки. Нормы безопасности устанавливают, что в случае применения таких балок их концы должны опираться на кирпичную кладку через распределительные подушки.

Монолитные перекрытия изготавливаются из железобетонных плит. Используются заводские плиты, состоящие из арматуры и бетонной массы со стандартными размерами. Для уменьшения веса плиты, как правило, выполнены пустотелыми.

Способы заделки балки

Схема заделки концов деревянных балок в чердачном перекрытии в стену толщиной в 2 кирпича.

Надежность и безопасность перекрытия во многом определяются правильностью заделки балки в стену. Заделка определяет характер опирания на кирпичную стену, и этот этап строительства является важнейшим.

Деревянная балка устанавливается в нишу, сделанную в кирпичной кладке, глубиной до 150 мм. Торцевые концы проходят определенную обработку: торец стесывается под углом порядка 60º, пропитывается антисептиком и смолой, обертывается толем или рубероидом. Обернутые концы укладываются в кирпичную стену с зазором от задней стенки ниши на 30-50 мм. Зазор заполняется теплоизоляцией (минеральная вата, войлок и т. д.). Уложенные концы, как правило, промазывают (заделывают) раствором бетона, битумом или покрывают слоем толя.

Кирпичная стена большой толщины и опирание на нее балки

В случае когда толщина кирпичной стены превышает 600 мм (2,5 кирпича), рекомендуется несколько отличный способ заделки. Гнездо в кирпичной кладке выполняется таким образом, чтобы между торцом балки и задней стенкой ниши оставалось расстояние не менее 100 мм. Общая глубина ниши выбирается с учетом того, что балка должна опираться на стену на длине не менее 150 мм. Оставленный зазор позволяет уложить в него теплоизоляционный материал и обеспечить воздушную прослойку.

Нижняя часть гнезда усиливается при помощи бетонного раствора, битумного слоя и двух слоев толя или рубероида. Таким образом создается подушка для укладки, которая при этом выравнивает поверхность кладки. Ниша в ее верхней и боковых частях покрывается толью.

Опирание балки при уменьшении толщины стены

Схема заделки концов балки в стену толщиной 0,64 м и более.

При выполнении перекрытия на кирпичных стенах толщиной порядка 500 мм (2 кирпича) методику заделки следует изменить. В нишу глубиной до 250 мм, оставленную в кирпичной кладке, устанавливается деревянный ящик (короб) с 2-3 стенками. Между задней стенкой ниши и ящиком укладывается просмоленный войлок. Стенки ящика обрабатываются антисептиком и пропитываются смолой.

Нижняя часть ниши выравнивается двумя слоями толя или рубероида. Боковые стенки гнезда утепляются войлоком. Ящик устанавливается в нишу так, чтобы он прижимал войлок. Брус перекрытия опирается на нижнюю часть ящика на длине не менее 150 мм.

При уменьшенной толщине кирпичной стены следует контролировать толщину стенки, оставшейся после формирования ниши. При толщине стенки менее 50 мм возникает опасность проникновения холода, и, следовательно, необходимо предусмотреть дополнительное утепление в зоне опирания балки на кирпичную стену.

Монтаж и крепление балок

Процесс монтажа балок при изготовлении перекрытий зависит от назначения перекрытия, его площади и нагрузок. Обычно деревянный брус распределяют вдоль несущих кирпичных стен на расстоянии от 600 до 1500 см друг от друга. Заделку балок начинают с крайних и равномерно распределяют по длине стены. Рекомендуется обеспечить зазор между крайней балкой и краем стены не менее 5 см.

Схема укладки перекрытий и последующей фиксации.

Важным элементом монтажа перекрытия является проверка горизонтальности крепления балок и равного уровня расположения всех балок относительно пола. Отклонение горизонтальности или неравномерность уровня вызовет дополнительную нагрузку в зоне опирания на кирпичную стену, особенно после дальнейшей укладки поперечных досок перекрытия.

Увеличить надежность и жесткость опирания на кирпичную стену можно путем использования дополнительных крепежных элементов. Наибольшее применение нашли стальные анкеры. Анкер укрепляется так, чтобы между наружной поверхностью стены и его концом оставалось расстояние не менее 15 мм. Анкер и брус перекрытия скрепляются гвоздями и металлической накладкой размером не менее 6х50 мм.

Монтаж перекрытия

После завершения монтажа и заделки балок производится монтаж поперечного настила перекрытия. Для изготовления настила используются доски толщиной в 25-45 мм, толстая фанера. Установку настила производят поверх слоев теплоизоляции. При изготовлении междуэтажных перекрытий настилается еще и шумоизолирующий слой. Монтаж настила производится поверх брусков (лагов), которые крепятся поперек несущих балок.

При изготовлении перекрытия необходимо использовать стандартный инструмент. Рекомендуется следующий набор инструментов.

Для обработки и крепления деревянных элементов:

Заделка концов деревянных балок раствором с щебенкой.

• ножовка,
• топор,
• молоток,
• болгарка,
• дрель,
• перфоратор (для работ с кирпичом).

Для проведения измерений и замеров:

• рулетка,
• линейка,
• уровень.

Опирание металлической балки на кирпичную стену

Конструкции упрочненных перекрытий могут основываться на использовании несущих металлических балок. При опирании такой конструкции на кирпичную стену необходимо устранить вероятность местного разрушения кирпичной кладки в зоне крепления балки.

Для распределения возникающих значительных нагрузок на возможно большую площадь применяются подушки, которые должны входить в комплект специальных узлов.

Несколько видов стандартных узлов крепления включают шарнирное соединение, закрепляемое на кирпичной кладке цементным раствором. Нагрузка на опорный конец в этом случае передается на кирпич через промежуточные металлические плиты толщиной не менее 20 мм. Размеры такой плиты определяются, исходя из веса балки и прочностных свойств кирпича.

Для больших нагрузок (более 100 кН) в зоне опирания на кирпичную стену должны использоваться специальные железобетонные распределительные подушки толщиной не менее 100 мм. Такая подушка для упрочнения армируется двумя сетками. Непосредственное опирание на кирпичную стену при указанных нагрузках не допускается. Опорные узлы самой балки в этом случае изготавливаются в жестком исполнении.

Подведение итогов

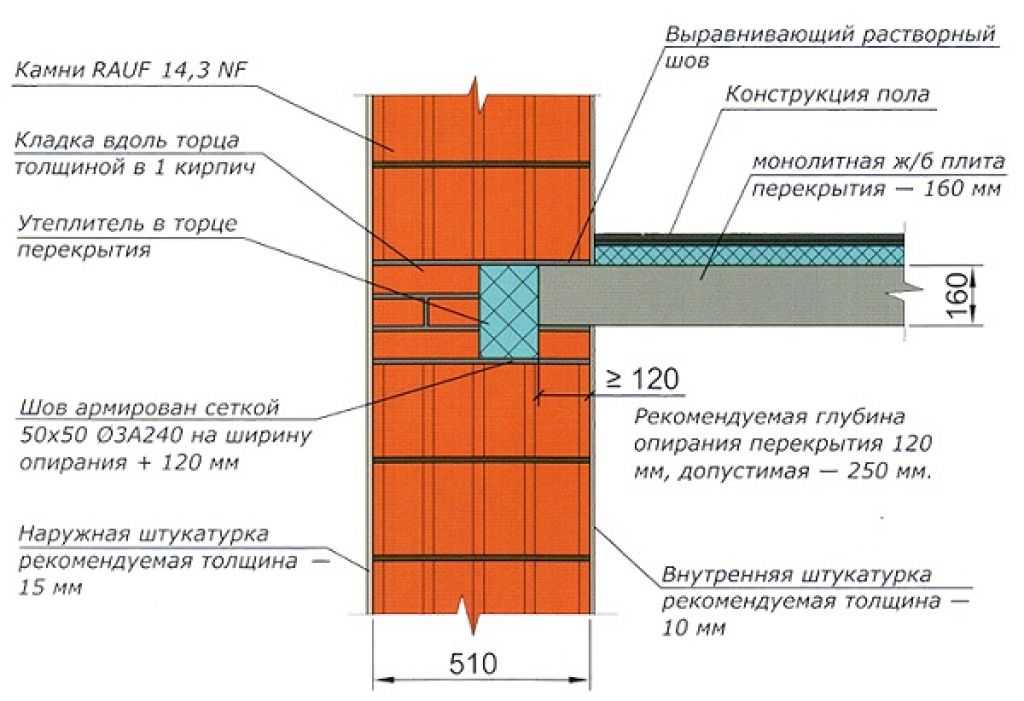

Промерзание перекрытия из-за неправильного опирания плит перекрытия.

Любой вид перекрытия имеет свои преимущества и недостатки. Использование деревянных перекрытий на несущих деревянных балках наиболее дешево. По трудоемкости и степени сложности сборки такие перекрытия вполне доступны большинству людей. Эта доступность обеспечивает наибольшее распространение применения деревянных балок при строительстве частных кирпичных домов. Деревянные перекрытия в таких домах могут использоваться в качестве любого вида как междуэтажного, так и чердачного.

Стандартные способы заделки концов обеспечивают надежное и безопасное опирание на кирпичную стену. Сравнительно небольшой вес конструкции позволяет снизить нагрузку на кирпичную кладку стен и фундамент дома.

К недостатку деревянных конструкций следует отнести легкую воспламеняемость древесины, что требует применения огнезащитных покрытий. Увеличение долговечности перекрытий достигается за счет пропитки смолами и антисептической обработки, но все равно они уступают металлам и железобетонным конструкциям.

При сооружении перекрытий в зданиях, где есть значительные нагрузки на несущие конструкции, возникает необходимость использования металлических и железобетонных балок. Применение подобных конструкций требует повышенных затрат и специального оборудования. В то же время в сложных условиях обойтись без них нельзя. Утяжеленное опирание плиты из бетона на кирпичную стену значительно ограничивает применение монолитных плит в частном строительстве.

Все виды перекрытий хороши для конкретных условий. Правильный выбор конструкции может произвести только специалист с учетом всех воздействующих факторов.

Деревянная балка какого размера для пролетов 20, 16, 18, 12, 22, 24, 25, 26 и 30 футов

Деревянная балка какого размера для пролетов 20, 16, 18 футов, пролет 12, 22, 24, 25, 26 и 30 футов | размер деревянной балки для пролета 10 футов | размер деревянной балки для пролета 16 футов | размер деревянной балки для пролета 20 футов | размер деревянной балки для пролета 30 футов | размер деревянной балки для пролета 24 фута.

Балка обычно изготавливается из дерева или бруса, стали и железобетона с армирующей сталью. Это несущая конструкция и изгибаемый элемент каркасной конструкции, поддерживающий балку перекрытия, которая по вертикали передает всю поступающую стационарную нагрузку, временную нагрузку и собственную нагрузку крыши на стойку или колонну через стык балки по всей длине элемента конструкции на опору. фундамент и, наконец, в почву.

Размер балки обычно зависит от пролета между двумя опорами и всей действующей на нее нагрузки. Балка является элементом конструкции, подверженным изгибным напряжениям и силам сдвига. Размер балки (ширина и глубина балки) определяется различными типами поперечных сил и напряжений. Когда балка подвергается нагрузке, развивается изгибающий момент, а несущая способность балки зависит в основном от глубины балки.

В этой статье мы в основном знаем о размере деревянной балки (глубина и ширина). Для изготовления бруса используются многие породы древесины: пихта дугласова, желтая южная тонкая, ель пихта сосновая, другие лиственные породы различных сортов пиломатериалов №1, №2 или №3. Размер балки в основном двухслойный, например 4×8 или 2-2×8, 2-2×10, 2-2×12, 3-слойный 6×8 или 2-3×8, 4-слойный 8×10 или 4. -2×10 и 5 слоев 10×12 или (5-2×12).

Деревянная балка представляет собой конструкционную опору, изготовленную из древесины различных пород и сортов. Они чаще всего используются в деревянных каркасных конструкциях, таких как небольшие дома, хотя их можно использовать и в других типах строительства. Балки спроектированы таким образом, чтобы сопротивляться изгибу под действием веса или сил, таких как сильный ветер

Они включаются в конструктивные элементы, такие как полы и крыши, для распределения веса конструкции и обеспечения поддержки. Исторически сложилось так, что дерево было наиболее распространенным строительным материалом во многих регионах мира в США, Великобритании, Канаде, а балки из цельного дерева были предпочтительным методом структурной поддержки.

Тип дерева и размер балки влияют на то, какой вес может выдержать одна деревянная балка.

Предпочтение отдается высокоплотной, мелкозернистой древесине различных пород из-за ее повышенной прочности, а также устойчивости к насекомым и гниению. Деревянную балку можно вырезать в виде цельного блока, I или H-образной формы, в зависимости от потребностей строительства.

В некоторых случаях несколько кусков дерева складываются и связываются в одну балку. Если 2 балки скреплены вместе, это называется двухслойной балкой, например, 2-2×10 или 4×10, если 3 балки скреплены вместе, это называется трехслойной балкой, например, 3-2×10 или 6×10, если 4 балки скреплены вместе, известно как 4-слойная балка, например 4-2×10 или 8×10, и если 5-слойная балка скреплена гвоздями, известная как 5-слойная балка, например 5-2×12 или 10×12.

В этой статье вы знаете, какого размера деревянная балка для пролетов 20 футов, 15 футов, 16 футов, 18 футов, 12 футов, 22 фута, 24 фута, 25 футов, 26 футов и 30 футов, а также знаете правило пролета деревянной балки. большого пальца, которые помогут вам лучше решить и определить размеры деревянной балки.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал на Youtube

Брус из необработанного пиломатериала представляет собой цельный кусок пиломатериала, отрезанный по размеру. Для определения размера деревянной балки обычно используется эмпирическое правило, используемое для оценки глубины, необходимой для деревянной балки, — это пролет / 15. Ширина луча обычно составляет от 1/3 до 1/2 глубины луча. Прогиб под полной нагрузкой никогда не должен превышать 1/360 полного пролета балки.

Размер деревянной балки для пролета 20 футов :- согласно общему правилу и рекомендациям, для пролета 20 футов вам понадобится деревянная балка размером не менее 4-2×16 или 8×16. Таким образом, деревянная балка размером 2×16, 4-2×16 или 8×16 с 4 гвоздями может иметь пролет 20 футов. Для 20-футовых пролетов деревянная балка должна быть не менее 16 дюймов в глубину и 8 дюймов в ширину (4-2×16), используемая для жилых зданий или проектов.

Размер деревянной балки для пролета 10 футов : согласно общему эмпирическому правилу и рекомендациям, для пролета 10 футов вам понадобится деревянная балка размером не менее 3-2×8 или 6×8. Таким образом, деревянная балка размером 2×8, 3-2×8 или 6×8 с тремя гвоздями может иметь пролет 10 футов. Для 10-футовых пролетов деревянная балка должна быть не менее 8 дюймов в глубину и 6 дюймов в ширину (3-2×8), используемая для жилых зданий или проектов.

Размер деревянной балки для пролета 12 футов :- согласно общему эмпирическому правилу и рекомендациям, для пролета 12 футов вам понадобится деревянная балка размером не менее 3-2×10 или 6×10. Таким образом, деревянная балка размером 2×10, 3-2×10 или 6×10 с 3 гвоздями может иметь пролет 12 футов. Для 12-футовых пролетов деревянная балка должна быть не менее 10 дюймов в глубину и 6 дюймов в ширину (3-2×10), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 14 футов :- согласно общему эмпирическому правилу и рекомендациям, для пролета 14 футов вам понадобится деревянная балка размером не менее 3-2×12 или 6×12. Таким образом, деревянная балка размером 2×12, 3-2×12 или 6×12 с 3 гвоздями может иметь пролет 14 футов. Для 14-футовых пролетов деревянная балка должна быть не менее 12 дюймов в глубину и 6 дюймов в ширину (3-2 × 12), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 15 футов :- согласно общему правилу и рекомендациям, для пролета 15 футов вам понадобится деревянная балка размером не менее 3-2×12 или 6×12. Таким образом, деревянная балка размером 2×12, 3-2×12 или 6×12 с 3 гвоздями может иметь пролет 15 футов. Для 15-футовых пролетов деревянная балка должна быть не менее 12 дюймов в глубину и 6 дюймов в ширину (3-2×12), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 16 футов :- согласно общему правилу и рекомендациям, для пролета 16 футов вам понадобится деревянная балка размером не менее 3-2×14 или 6×14. Таким образом, деревянная балка размером 2×14, 3-2×14 или 6×14 с 3 гвоздями может иметь пролет 16 футов. Для 16-футовых пролетов деревянная балка должна быть не менее 14 дюймов в глубину и 6 дюймов в ширину (3-2×14), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 18 футов :- согласно общему правилу и рекомендациям, для пролета 18 футов вам понадобится деревянная балка размером не менее 3-2×16 или 6×16. Таким образом, деревянная балка размером 2×16, 3-2×16 или 6×16 с 3 гвоздями может обеспечить пролет 18 футов. Для 18-футовых пролетов деревянная балка должна быть не менее 16 дюймов в глубину и 6 дюймов в ширину (3-2×16), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 22 фута :- согласно общему правилу и рекомендациям, для пролета 22 фута вам понадобится деревянная балка размером не менее 3-2×18 или 6×18. Таким образом, деревянная балка размером 2×18, 3-2×18 или 6×18 с 3 гвоздями может иметь пролет 22 фута. Для 22-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 6 дюймов в ширину (3-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 24 фута :- согласно общему эмпирическому правилу и рекомендациям, для пролета 24 фута вам понадобится деревянная балка размером не менее 4-2×18 или 8×18. Таким образом, деревянная балка размером 2×18, 4-2×18 или 8×18 с 4 гвоздями может иметь пролет 24 фута. Для 24-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 8 дюймов в ширину (4-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 25 футов :- согласно общему эмпирическому правилу и рекомендациям, для пролета 25 футов вам понадобится деревянная балка размером не менее 4-2×18 или 8×18. Таким образом, деревянная балка размером 2×18, 4-2×18 или 8×18 с 4 гвоздями может иметь пролет 25 футов. Для 25-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 8 дюймов в ширину (4-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 26 футов: — согласно общему правилу и рекомендациям, для пролета 26 футов вам понадобится деревянная балка размером не менее 4-2×18 или 8×18. Таким образом, деревянная балка размером 2×18, 4-2×18 или 8×18 с 4 гвоздями может обеспечить пролет 26 футов. Для 26-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 8 дюймов в ширину (4-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 28 футов: – согласно общему правилу и рекомендациям, для пролета 28 футов вам понадобится деревянная балка размером не менее 5-2×18 или 10×18. Таким образом, деревянная балка размером 2×18, 5-2×18 или 10×18 с 5 гвоздями может обеспечить пролет 28 футов. Для 28-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 10 дюймов в ширину (5-2×18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

На какое расстояние может пролетать потолочная балка 2×10 без опоры

На какое расстояние может пролетать потолочная балка 2×6 без поддержки ×8 & Пролет 2×6 для перголы

На каком расстоянии могут быть пролеты 2×8, 2×6, 2×10, 2×4 & Пергола 2×12 Пролет стропил?

Какой размер пиломатериала для 20′, 16′, 18′, 10′, 12′ & пролет 22 фута

Размер деревянной балки для пролета 30 футов :- согласно общему правилу и рекомендациям, для пролета 30 футов вам понадобится деревянная балка размером не менее 5-2×18 или 10×18. Таким образом, деревянная балка размером 2×18, 5-2×18 или 10×18 с 5 гвоздями может обеспечить пролет 30 футов. Для 30-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 10 дюймов в ширину (5-2×18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Заключение :-
Для 20-футового пролета вам понадобится деревянная балка размером не менее 4-2×16 или 8×16. Таким образом, деревянная балка размером 2×16, 4-2×16 или 8×16 с 4 гвоздями может иметь пролет 20 футов. Для 20-футовых пролетов деревянная балка должна быть не менее 16 дюймов в глубину и 8 дюймов в ширину (4-2×16), используемая для жилых зданий или проектов.

техника — Какую нагрузку может выдержать (деревянная) доска, если она поддерживается только на концах?

спросил
11 лет, 3 месяца назад

Изменено
5 лет, 9 месяцев назад

Просмотрено
339 тысяч раз

Какую нагрузку может выдержать доска, если она поддерживается только на концах?

На данный момент моей конкретной проблемой является подвешивание качелей из покрышек между двумя деревьями, и в зависимости от того, какие деревья я выберу, они могут быть на расстоянии 10, 12 или 14 футов друг от друга (от центра к центру). Если я надежно прикреплю 2×4 к деревьям и повешу качели посередине, не будет ли риск их поломки из-за того, что на них будут играть 2 детей (поэтому я предполагаю, что максимальный вес около 300 фунтов, когда они подпрыгивают и прыгают на нем)

Но мой более важный вопрос касается общего случая: как рассчитать (или где посмотреть), какие нагрузки может выдержать рассматриваемая древесина? (другими примерами могут быть полка 1×10 с опорами на расстоянии 24 дюйма или фанера 1/2 дюйма на раме 2 x 4 фута). Я не инженер (ну, программист, но это здесь не в счет), но умею заниматься простой математикой (линейная алгебра, тригонометрия, исчисление) и имею базовые представления о физике.

• дерево
• машиностроение

2

Я бы воспользовался таблицей несущей способности @Aarthi, чтобы получить общее представление о том, что разумно.

Если вам нужны уравнения, вы можете начать с этих:

Формулы прогиба балки

Калькулятор прогиба и напряжения балки

Моменты инерции площади

Использование теоремы о параллельных осях

Свойства древесины (модуль свойств) Эластичность (E) найдена в таблице 4-3a)

Для динамической загрузки вам нужно сделать что-то похожее на то, что я сделал с этим вопросом.

…и вы можете обратиться к хорошей книге по механике материалов. (более дешевое международное издание в мягкой обложке на Ebay)

Как указывает @Ian, проблема непростая, и ее лучше всего решить, просто используя то, что работало для других людей в прошлом. Посмотрите на качели в местном парке и используйте балки того же размера, при условии, что пролет сопоставим.

Кроме того, если вы действительно беспокоитесь, вы всегда можете сделать веревку в форме буквы «Y», чтобы устранить изгибающее напряжение на балке, оставив ее только на сдвиг. Таким образом, балка несет сжимающую нагрузку от бокового натяжения на Y, что не дает деревьям наклоняться друг к другу.

Схема:

 | |___________________________________| |
| | | | | |
| дерево | | | | дерево |
| |__|_________________|_| |
| | \ / | |
| | \ / | |
| | \ / | |
| | \ / | |
| | \ / | |
| | \ / | |
| | \ / | |
| | \ / | |
| | Y | |
| | | | |
| | | | |
| | | | |
      ...больше веревки и деревьев...
| | | | |
| | | | |
| | ----- | |
| | / ___ \ | |
| | | / \ | | |
| | | \___/ | | |
| | \ / | |
| | ----- | |


7

Я не уверен на сто процентов, что это ответ на ваш вопрос, но я скажу следующее: 300 фунтов на самом деле много, НАМНОГО слишком низкая оценка, если судить по всему троллингу на этом сайте. Также обратите внимание, что вам нужно смотреть не на вес, а на силы (т.е. Ньютоны).

Во-вторых, этот документ должен ответить на ваши важные вопросы. Хотя, насколько я могу судить, это своего рода техническое.

Наконец, аналогичный вопрос от DIYChatroom.com.

Древесина выдерживает примерно 625 фунтов на квадратный дюйм (PSI) нагрузки сжатия.
Бетон может выдерживать сжимающую нагрузку 3000 фунтов на квадратный дюйм.
Сталь может выдерживать нагрузку сжатия 30 000 фунтов на квадратный дюйм.

7

Много интересных ответов о том, как определить «правильный» ответ, но, надеюсь, это немного поможет.

Мы приобрели подобный игровой набор.

Чтобы перекрыть 12-футовый пролет, они используют три склеенные вместе балки 2×6 дюймов — клей, гвозди и, наконец, болты с квадратным подголовком.

Это для поддержки 2 качелей и набора колец. не статический, а динамический, и напряжения будут увеличиваться во время движения качелей.Кроме того, движение качелей будет прикладывать усилия к короткому размеру балки, для поддержки которой она никогда не предназначалась.Глядя на наборы качелей доступны в строительных центрах, я никогда не видел главную опорную балку меньше, чем 4 x 6.

1

Это довольно сложная задача, чтобы решить ее с нуля, поскольку она состоит из нескольких компонентов, поэтому я просто суммирую расчеты, которые необходимо будет выполнить.

Что касается напряжений в доске, как правило, вам необходимо будет рассчитать как минимум следующие силы:

• Изгибающие моменты
• Силы сдвига
• Напряжения в подшипниках
• Отклонения

Их необходимо будет рассчитать для разных случаев нагрузки, включая разные положения грузов на балке, поскольку разные положения нагрузки дадут разные результаты для наихудшего случая. Метод расчета напряжений будет варьироваться в зависимости от конструктивных деталей, которые вы принимаете на опорах, но в случае, который вы описываете, вероятно, он будет основан на так называемой свободно опертой балке.

Рассчитав силы в балке, вам нужно будет рассчитать некоторые геометрические свойства балки, чтобы рассчитать напряжения. Типичными геометрическими свойствами будут второй момент площади (для изгибающих моментов), площадь сдвига (для силы сдвига) и площадь опоры (для напряжений опоры). Опять же, расчет этих свойств будет зависеть от выбранной вами детализации, равно как и использование этих свойств для расчета напряжений.

Последним расчетом, который вам нужно будет сделать, будет нагрузка, которую может выдержать древесина. Опять же, это несколько сложно, потому что древесина, будучи органическим материалом, имеет разную прочность в разных условиях нагрузки с такими факторами, как направление волокон, тип нагрузки, продолжительность нагрузки, тип древесины и т. д., и все они влияют на расчет. Вам также необходимо будет включить в расчеты соответствующий коэффициент запаса прочности.

Сказав все это, это чрезмерно для большинства бытовых приложений, и по большей части размер, основанный на том, что работало в подобных обстоятельствах раньше, обычно является адекватным.

5

«…короткий ответ: не используйте 2 x 4 для замаха…»

Вопрос Отиса был опубликован давно, но я подумал, что это может помочь другим людям, исследующим подобные структурные вопросы. Я не инженер, но работаю с деревом более 30 лет.

Интересный вопрос, который игнорируют многие самодельщики и ограничивают свое внимание одним вопросом: хватит ли 2 x 4? Прочность или несущая способность зависит от породы дерева и длины пролета. Палка из белой сосны легче, но не такая прочная, как из желтой сосны, плюс вам также нужно смотреть на количество сучков и относительный размер сучков, потому что сучки не добавляют прочности, они имеют тенденцию создавать точки разрыва. особенно если диаметр сучка больше 1/3 ширины лица. КЛАСС вашей палки также важен, потому что более низкий класс с уменьшенным поперечным сечением в камбии может резко снизить модуль упругости. Камбий — это кольцо внутри коры. Обычная, чистая, белая сосна сорта шипов 2 x 4 может выдерживать статическую нагрузку около 450 фунтов для 4-футового пролета и примерно половину этой нагрузки для 8-футового пролета с самой низкой допустимой нагрузкой волокна 900psi. в соответствии с таблицей безопасной нагрузки в WSDD Итак, краткий ответ: не используйте 2 x 4 для своего замаха, и я думаю, что 2 x 12 будет вашим наименьшим 2x для рассматриваемого вами пролета. Это ничего не говорит о перерезывающих усилиях в точках крепления, но достаточно сказать, что 16d гвоздей будет недостаточно — поставьте 3 лаги 3/8″ x 6″ с шайбами ​​- МИНИМУМ. Первое правило DIY: безопасность превыше всего; Проектируйте в прочности, чтобы проектировать для безопасности.

Существует онлайн-калькулятор Sagulator, который оценивает прогиб полки с учетом ее размеров, породы дерева и нагрузки.
