Монолитно-каркасный многоэтажный дом: технология строительства

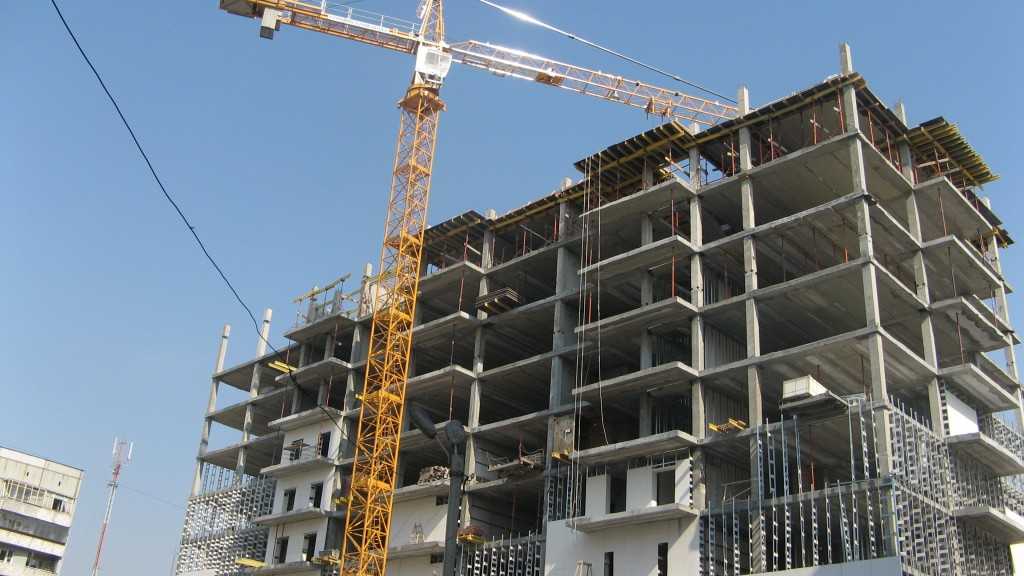

Монолитно-каркасные многоэтажные дома занимают значительный сектор современного жилищного строительства. Основа такого дома – железобетонный каркас, состоящий из вертикальных и горизонтальных несущих элементов. Обычно каркас жилого многоэтажного дома представлен колоннами и плитами перекрытия. Некоторые стены (например, ограждающие лифтовую шахту) также могут быть элементами каркаса. Остальные наружные стены и внутренние перегородки при этом остаются ненесущими и опираются на плиты перекрытия.

Как возводится монолитно-каркасное здание?

Фундамент дома конструктивно может быть любым (свайным, плитным, ленточным). Чаще всего подземные конструкции также выполняются из монолитного железобетона.

После устройства фундамента производится монтаж опалубки для конструкций первого этажа. Затем монтируются арматурные каркасы и заливается бетон. Как правило, процесс возведения этажа организовывается таким образом, чтобы подача бетона велась непрерывно.

После того, как конструкции набирают необходимую прочность, опалубка снимается и устанавливается на следующий уровень, который возводится по аналогичной схеме. Чтобы обеспечить надежность технологических швов, после заливки каждого из уровней оставляются вертикальные выпуски арматуры в стенах и колоннах.

После того, как каркас многоэтажного здания готов, производится монтаж кровли, наружных стен и внутренних перегородок, прокладка коммуникаций и отделочные работы.

Слабые и сильные стороны монолитно-каркасного дома

Основной плюс монолитного каркаса – его прочность и жесткость. Несущие элементы надежно связаны между собой, что позволяет дому без последствий переживать сейсмическую активность того уровня, который наблюдается в Крыму. Вероятность того, что в здании появятся трещины из-за вымывания или просадки грунта, также минимальна — единая конструкция равномерно распределяет возникающие усилия по соседним элементам. Эта особенность также позволяет использовать облегченные конструкции фундамента.

Качество монолитных конструкций сильно зависит от человеческого фактора. Если вы ищете квартиры от застройщика в доме, строительством которого занимались только квалифицированные бригады, обращайтесь к нам.

На этапе проектирования в монолитно-каркасном доме можно предусмотреть любую планировку, нет необходимости привязываться к типовым решениям. Поэтому монолитно-каркасные дома оригинальны с точки зрения архитектуры, а квартиры в них отличаются просторной и логичной планировкой.

Такая технология строительства также предоставляет широкие возможности для отделки фасада. Например, наружные стены могут быть выполнены из облицовочного кирпича или газоблока, обшитого панелями вентилируемого фасада. Кроме того, можно предусмотреть панорамное остекление балконов и жилых помещений.

Квартиры в Севастополе, расположенные в монолитно-каркасном доме, обладают рядом плюсов. Приступать к финишной отделке можно сразу после покупки жилья, так как монолитные конструкции дают минимальную усадку.

Более того, квартира будет хорошо сохранять тепло зимой и защищать от летнего зноя, так как в ограждающих конструкциях нет больших монтажных стыков.

Так как в качестве вертикальных несущих элементов дома обычно выступают колонны, у владельца квартиры не возникнет сложностей с перепланировкой – ненесущие перегородки можно перенести или убрать вовсе.

Основной недостаток монолитно-каркасных домов заключается в трудоемкости технологии строительства, что сказывается на стоимости квадратного метра жилья. Кроме того, хотя технология позволяет возводить дом в достаточно высоком темпе, на сроки и стоимость строительства могут сильно повлиять погодные условия. Например, к значительному удорожанию сметы приводит использование методов зимнего бетонирования, а без них невозможно возвести качественные монолитные конструкции при низких температурах.

В целом же, каркасно-монолитный дом будет безопасно эксплуатироваться на протяжении многих десятков лет, поэтому покупка жилья в таком здании в любом случае считается выгодным вложением средств.

Монолитно каркасный дом. Особенности строительства монолитно каркасного дома

Монолитно каркасный дом это монолитный железобетонный каркас и заполнение его проемов легкими блоками из ячеистых бетонов – для загородного дома вариант, близкий к идеальному. Прочность дома с монолитно каркасной конструкцией обеспечена. Из монолитного железобетона выполняются фундамент, стойки или колонны, междуэтажные перекрытия и стены цокольного этажа. Возможно и устройство стен в монолитном варианте, или части стен.

Подобные решения принимаются и для многоэтажных домов. Планировочные решения домов в монолитном каркасе, возможны любые. Не ограничены размеры комнат, их высота, конфигурация. Возможны эркеры, криволинейные формы. Привязывать пролеты к длине ж/б плит перекрытия не нужно, единственное, что в просторных залах и вестибюле могут по расчету понадобиться стойки или колонны.

Монолитный каркас, как правило, строят посредством услуг профессиональных строительных фирм, из товарного бетона. Специалисты владеют методами бетонирования многоэтажного дома поэтапно. Нагружение конструкций производится по мере набора прочности предыдущей заливки. Неизбежные при данной технологии холодные швы бетонирования выполняются в соответствии со строительными нормами. Технологию укладки и уплотнения бетонной смеси и необходимые средства малой механизации – вибраторы и пр., как правило, обеспечивает фирма. Без специальных знаний и навыков, геодезического контроля и соблюдения технологии качественный монолитный каркас для дома не построить.

Этажность дома монолитно-каркасной конструкции практически не ограничена, но коттеджи редко строят больше трех этажей.

Особенности возведения монолитно каркасного дома

Одновременная заливка каркаса дома из нескольких этажей невозможна технологически, поэтому бетонируют по частям. На готовый фундамент устанавливают опалубку несущих колонн первого этажа (если строится цокольный этаж – то стен подвала), затем бетонируют этаж до отметки перекрытия.

После набора бетоном прочности, достаточной для работ по монтажу опалубки перекрытия (это диктует проект, возможны данные 50% марочной прочности бетона для распалубки, и 70% — для монтажных работ на перекрытии), приступают к вязке армокаркаса и заливке бетона в перекрытие. Для опалубки перекрытия применяют горизонтальную опалубку разных видов, чаще всего с палубой из ламинированной водостойкой фанеры.

Опорные стойки для перекрытия убирают в установленные сроки, по мере схватывания бетона. После набора прочности бетоном перекрытия опалубку колонн переставляют. Так поэтапно заливают весь монолит каркаса, но холодных швов здесь не избежать. Стык, получающийся вследствие заливки свежего бетона в конструкцию, забетонированную до определенной отметки, называют холодным швом. Эти границы — холодные швы — всегда ослабляют конструкцию, они являются своего рода разрывами в монолите. Это ослабление минимизируют, улучшая сцепление схватившегося бетона со свежим.

Поверхность застывшего бетона зачищается, обеспыливается, цементная пленка счищается металлическими щетками. Кроме того, холодные швы устраиваются строго в определенных участках, где нагрузки минимальны, расположение их, как правило, перпендикулярно к оси конструкции. Швы колонн должны быть только горизонтальными, и делают их в допуске нескольких сантиметров от стыка колонны с перекрытием. В самой колонне холодных швов быть не должно.

В перекрытиях предусмотрены технологические проемы для ввода инженерных коммуникаций — водопровода, канализации, отопления и электроснабжения, а также вентиляционных каналов и дымоходов. Все отверстия армируются по контуру дополнительными стержнями.

Бетон для монолитного каркаса применяется классов В22,5, В25, В30. Для тонких стен и колонн нужен бетон с большей удобоукладываемостью, чем для фундаментов и перекрытий. Но подвижность П4 в условиях частной стройки часто имеет нехорошую закономерность – снижение итоговой прочности бетона конструкции. Нужно стараться пластифицировать бетон модификаторами, но не допускать лишней воды, и не в коем случае не разбавлять товарный бетон водой, если он потерял при доставке часть подвижности. Для решения этой проблемы нужно всегда иметь пластификатор с рассчитанной дозировкой на нужный объем бетона.

Монолитные колонны возводятся в прочной инвентарной опалубке. Фирмы, занимающиеся монолитом, такую опалубку имеют, и ее «оборачиваемость» стоит немало. Но устройство опалубки для стоек и колонн своими силами обходится не дешевле, эта опалубка должна быть очень прочной. Иногда частные строители в качестве опалубки применяют кирпичную кладку.

Колонна не должна быть смещена от проектного положения, допуски очень строгие, и это оправдано – устойчивость и прочность всего дома будет зависеть от точного расположения колонн по осям.

Монолитный каркас намного лучше возводить в теплое время года. Но не в жару, перегрев бетону вредит, вызывая температурно-усадочные трещины, ослабляющие всю конструкцию. Особенно это касается массивных элементов – перекрытий. Лучшая температура для бетона +18⁰С — +25⁰С и высокая влажность. Уход за бетоном проводят по стандартным технологиям. При высоких температурах воздуха бетон приходится охлаждать. При температуре от +35⁰С бывает недостаточно полива водой, иногда используют чешуйчатый лед.

Что касается зимнего бетонирования монолитного каркаса, этого варианта лучше избегать. Экзотермия бетона тем меньше, чем тоньше перекрытие. Для колонн ее вообще лучше не учитывать, слишком большой индекс поверхности. Затраты на электропрогрев, индукционный, электродный или нагревательными проводами, очень высокие, понадобятся трансформаторы и бесперебойная энергия. Заморозить бетон перекрытия очень легко, но демонтировать его и заливать заново… Обогрев конструкций тепловыми пушками, устройство шатров и навесов, различные термосы — варианты не менее затратные. Антиморозные добавки в бетон, прогрев опалубки, замес на горячей воде и подогретых заполнителях может решить проблему при температурах воздуха до -10⁰С. Но зимнее бетонирование на частной стройке, да еще и каркаса – сложное и затратное дело, и прибегать к нему следует только по веским причинам, например, невозможностью доставки стройматериалов в летнее время.

Железобетонный каркас дома будет прочным, а ограждающие конструкции возможны из легких блоков. Вся нагрузка – на колонны и перекрытия, а ограждения только самонесущие. Популярны для кладки твинблоки, пеноблоки, теплая керамика, обычный кирпич, арболитовые, пенобетонные и любые блоки из ячеистых бетонов, а возможны и их комбинации, различные конструкционные «пироги», например, изнутри помещения – обычный глиняный кирпич, затем керамоблоки, и наружная облицовка декоративным кирпичем. Теплый и технологичный вариант с «правильной» точкой росы. В помещении можно забивать гвозди и анкера, закреплять на стены любую мебель без проблем. Есть и варианты не хуже, стройматериалов и стеновых, и утепляющих сейчас в изобилии, просто нужно правильно рассчитать нужную теплозащиту для своего района.

Теплозащита монолитно каркасного дома

По вопросу теплозащиты — один из основных холодных мостов монолитного каркасного дома получается на торцах перекрытий. Бетон очень хорошо проводит тепло, что в данном случае не нужно. Торцы нужно утеплять дополнительно. Что касается теплопотерь от колонн, в конструкциях монолитных каркасов это учтено проектным решением – все колонны должны быть в тепловом контуре помещения. Они не примыкают к ограждающей конструкции, могут быть закрыты отделкой или находиться во внутреннем слое «пирога» стены. Перекрытие выходит за колонны, и они не «мерзнут». Дело, конечно, не в ресурсе колонн, его хватит с избытком на всю эксплуатацию дома, дело в организации зоны тепла и минимизации теплопотерь. Колонна может находиться в стене, при этом примыкания колонн к ограждающим конструкциям стен дополнительно утепляют. Но колонна в монолитном каркасном доме не всегда вся «утоплена» в стену, и в архитектурном плане это вовсе не плохо. Есть варианты интересных дизайнов помещений именно с такими контурами внутренних стен.

Хотя и каркас, и фундамент выполняются из железобетона, вертикальная гидроизоляция по верхнему обрезу всех элементов фундамента необходима для отсечки подсоса капиллярной влаги от фундамента к колоннам.

Монолитное строительство

Строительство монолитных зданий на сегодняшний день является одной из самых распространенных технологий возведения сооружений различного назначения. Его главная особенность в том, что при строительстве не используются отдельные строительные элементы – блоки, кирпичи или панели, а все здание представляет собой цельную конструкцию из бетонной смеси.

Данная технология успешно применяется как при возведении монолитных высотных домов, так и при возведении малоэтажных жилых домов. С учетом общих финансовых затрат, затраченных времени и человеческих ресурсов цена таких конструкций ниже, чем при использовании других материалов.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ МОНОЛИТНОГО СТРОИТЕЛЬСТВА

Монолитное здание представляет собой бесшовную конструкцию, устанавливаемую на сплошную бетонную плиту толщиной не менее 1 м. К нему крепится опалубка для заливки жидкой бетонной смеси. Для повышения прочностных характеристик бетонную смесь армируют, т. е. в нее погружают металлические стержни и сетки. Это также предотвращает растрескивание бетона и повышает сейсмостойкость здания. В процессе заливки бетона смесь уплотняется с помощью погружных вибраторов, помогающих удалить скопившийся воздух. Таким образом создается железобетонный каркас, обладающий высокой прочностью, надежностью и долговечностью.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ МОНОЛИТНЫХ ЗДАНИЙ

Строительство монолитного здания имеет ряд преимуществ перед применением других материалов:

1. Монолитные здания при одинаковых параметрах теплопроводности, теплоизоляционных характеристиках и прочности составляют 15-20 % легче, что снижает нагрузку на несущие конструкции и фундамент здания;
2. При проектировании и строительстве монолитных зданий ограничений по архитектурным решениям нет, т.е. нет привязки к размерам готовых конструктивных элементов (панелей, блоков). В монолитном строительстве могут быть ограничения только по эксплуатационным свойствам материала;
3. В отличие от панельного домостроения, где стеновые панели изготавливаются на производстве и доставляются на строительную площадку в готовом виде, в монолитном строительстве все происходит непосредственно на строительной площадке. Кроме того, бесшовная конструкция не требует дополнительных работ по заделке и утеплению стыков;
4. Отсутствие швов между отдельными элементами здания значительно повышает его эксплуатационные характеристики, а также прочность и надежность всей конструкции;
5. Строительство монолитного дома потребует значительно меньше трудовых ресурсов, а также временных затрат.

К недостаткам монолитного строительства можно отнести зависимость проведения работ от погодных условий. При низких температурах воздуха нельзя вести бетонные работы, либо необходимо использовать трансформаторы во время заливки бетона для подогрева бетонной смеси.

ЭТАПЫ СТРОИТЕЛЬСТВА МОНОЛИТНОГО ДОМА

Технология строительства монолитного дома включает несколько важных этапов:

• разработка проектно-сметной документации;
• подготовка площадки под строительство;
• установка фундамента;
• установка арматуры;
• установка опалубки;
• Производство и заливка бетонной смеси.

Разработка проектно-сметной документации – необходимый и важный этап любого строительства, как многоэтажки, так и небольшого коттеджа. В качестве проекта можно выбрать типовой проект, но важно модифицировать типовые параметры исходя из конкретных условий расположения и эксплуатации здания. Поэтому важно, чтобы разработкой проекта занимались профессиональные архитекторы и проектировщики, хорошо знающие «подводные камни» любого строительства. Важно предусмотреть производство бетонной смеси непосредственно на строительной площадке, это позволит сэкономить на транспортных расходах и снизить общую стоимость строительных работ.

При проектировании зданий специалисты компании «Лимакмарашстрой» используют современные BIM-технологии и создают информационную пространственную трехмерную модель будущего объекта. Подход к проектированию зданий путем их информационного моделирования предполагает сбор и комплексную обработку всей архитектурной, инженерной, технологической, экономической и иной информации о здании со всеми ее взаимосвязями, когда конструкция и все, что с ней связано, рассматриваются как единое целое. объект.

ФУНДАМЕНТ ПОД МОНОЛИТНОЕ СООРУЖЕНИЕ – ВИДЫ И ОСОБЕННОСТИ

Тип фундамента под монолитное здание выбирается на стадии проектирования, исходя из размеров, этажности и конструктивных особенностей здания, несущей способности, характеристик грунта, близости к грунтовым водам и др. Для строительства монолитных зданий применяют несколько типов фундаментов:

1. Ленточный фундамент состоит из железобетонного пояса, расположенного под всеми несущими элементами и внутренними перегородками. Для строительства малоэтажных зданий применяют мелкозаглубленный тип ленточного фундамента глубиной до 0,7 м. Для строительства многоэтажных домов применяют полностью заглубленный вариант фундамента, который устанавливают на глубине не менее 50 см от уровня промерзания грунта. По конструктивным особенностям ленточный фундамент может быть монолитным и сборным. Монолитная конструкция, несмотря на большой расход бетона, обладает более высокой прочностью и надежностью, обеспечивая равномерное давление на грунт.
2. Плитный фундамент — монолитная или сборная железобетонная плита, устанавливаемая на подготовленный фундамент. Применение бетонных плит в качестве фундамента рекомендуется в сейсмоопасных районах, на глубокопромерзающих и пучинистых грунтах с высоким уровнем грунтовых вод, при большом перепаде высот на строительной площадке и т. д. Фундамент из армированных плит можно использовать в качестве черновой пол с дополнительными работами по утеплению.
3. Свайный фундамент чаще всего используется при многоэтажном строительстве монолитных домов. В качестве свай применяют винтовые, буронабивные и забивные сваи.

ВЛАГОЗАЩИТА ФУНДАМЕНТА И СТЕН ЗДАНИЯ

Гидроизоляционные работы проводятся снаружи и внутри здания для защиты бетонных конструкций от повышенной влажности и агрессивных факторов внешней среды. Для гидроизоляции применяют несколько видов защиты – покрытие битумной смесью, обработка химическими составами для создания влагостойкого покрытия, оклейка рубероидом всех видов.

УСТАНОВКА АРМАТУРНОЙ РАМА

Армирование придает дополнительную прочность и надежность железобетонным конструкциям, армированная конструкция в большей степени предотвращает разрушение или потерю эксплуатационных свойств. Для создания каркаса применяют железный прут диаметром от 10 мм (для строительства малоэтажных домов на нормальном грунте) до 14-18 мм при строительстве многоэтажек или возведении домов на проблемном грунте. .

Арматура может быть рабочей, снижающей показатели прочности, распределяющей, регулирующей нагрузку между частями каркаса и монолитной, определяющей место арматуры в общей конструкции здания и скрепляющей ее. В промышленном строительстве арматуру сваривают на производстве и доставляют готовой к монтажу. При строительстве небольших домов арматура сваривается и приклеивается на строительной площадке.

УСТАНОВКА ОПАЛУБКИ

Опалубка устанавливается со всех сторон опорной арматуры и необходима для фиксации бетонной смеси. Он может быть разборным или несъемным. Для возведения небольших зданий применяют разборную деревянную опалубку, а также конструкции из металлических щитов (передвижная опалубка), и мобильную скользящую опалубку, которую после застывания бетона перемещают на следующий этап с помощью грузоподъемных механизмов.

Наиболее прочной и надежной считается деревянная опалубка. Сегодня все чаще при строительстве монолитных домов применяют несъемные конструкции из пенополистирольных пустотелых блоков, которые после завершения строительных работ используют в качестве утеплителя.

БЕТОН ДЛЯ ЗАЛИВКИ

Бетонная смесь для заливки состоит из 53 % крупнозернистого наполнителя (чаще всего это щебень, но можно использовать шлак, перлит), 33,5 % мелкозернистого наполнителя (песок крупной и средней зернистости) и 13,5% цемента. Бетонную смесь можно приготовить на строительной площадке (оптимальный вариант для возведения больших зданий), либо приобрести и доставить с производства (оптимальный вариант для малогабаритных зданий). Бетонная смесь укладывается вручную, либо используется спецтехника.

Компания «Лимакмарашстрой» — компания полного цикла, занимающаяся строительством многоэтажных, монолитных и монолитно-кирпичных жилых домов под ключ в Москве и области, а также в других городах России. Мы оказываем полный спектр услуг: от разработки проекта до сдачи объекта в эксплуатацию.

Особенности каркасно-монолитного строительства

Мы позаботимся о том, чтобы:

получены все необходимые разрешения и разработано ТЭО

оптимизированы все финансовые затраты на разработку проекта

собраны все исходные данные для проектирования

Вы получили оптимальный проект, в котором будут учтены экономические, функционально-технологические и архитектурные особенности и требования

Сегодня монолитный каркасное строительство особенно популярно. Данная технология предполагает возведение каркаса, состоящего из основания здания, перекрытий, колонн несущего типа и ригелей. Только потом делать стены.

Каркас будущего здания образован арматурой и опалубкой. Затем конструкция заполняется смесью бетона. Важно, чтобы заправка от начала и до конца шла непрерывно. Это важно для того, чтобы создать цельный монолитный бесшовный каркас. Чтобы обеспечить долговечность и прочность конструкции, необходимо неукоснительно соблюдать это важное правило.

Внутренние и наружные стены в домах монолитного типа выкладываются из разных материалов. Это кирпич, шлакоблоки, пеноблоки и другие. Несущими элементами в каркасе всегда являются колонны. Для внутренних стен можно использовать более легкие материалы – штукатурку, гипсокартон. Монолитно-каркасное строительство многоэтажных домов позволяет создавать качественное жилье из современных материалов.

Сегодня особенно востребовано строительство каркасных домов из монолитных конструкций. Все дело в том, что они имеют массу преимуществ:

• Высокая прочность, обеспечиваемая цельно-заливной бесшовной конструкцией каркаса.
• Гарантируется очень небольшая усадка. Весят относительно мало конструкции. Дают минимальную усадку, поэтому можно при необходимости строить их на грунтах проблемного характера.
• Каркасы монолитного строительства коттеджа изготавливаются очень быстро. Перейти к внутренней отделке можно сразу после завершения монтажных работ. Усадка отсутствует.
• Полезная площадь в здании больше. Она увеличивается максимум на 10%, так как толщина стен намного меньше.
• Эксплуатация в течение длительного времени. Сооружения могут служить 100 — 120 лет.
• Способность противостоять воздействию стихийных бедствий — девятиземлетрясений и наводнений.
• Низкая стоимость (ниже на треть), по сравнению с конструкциями из кирпича и блоков.
• Поговорим о недостатках монолитно-каркасной технологии
• Каркасно-монолитная конструкция, цена которой самая доступная, имеет массу преимуществ. Но есть и недостаток такой конструкции:
• При монтаже зимой при температуре +5 градусов и ниже требуется дополнительный прогрев бетона или применение морозостойких добавок.
