Несущая способность плит перекрытия

Железобетонные плиты перекрытий представляют собой унифицированные строительные элементы, которые широко используются при сооружении зданий и сооружений промышленного, гражданского, специального и прочего назначения. В большинстве случаев изделия находят применение для возведения перекрытий между этажами, представляя собой железобетонные панели. Плиты перекрытия выполняют одну из ключевых функций здания, являясь связующим элементом сооружения, который обеспечивает целостность, прочность и устойчивость здания. Спрос на железобетонные панели с каждым годом продолжает расти, демонстрируя устойчивую тенденцию использования элементов перекрытия в современном строительстве. При этом долговечность строения и его надежность во многом зависят от правильности расчета и выбора железобетонных изделий, использующихся в виде перекрытий. Одной из основных характеристик панелей является несущая способность изделия, которая определяет величину допустимой нагрузки, воздействующую на изделие в рабочем номинальном режиме. Ошибки в расчетах могут повлечь за собой снижение прочности перекрытий, быстрый износ, сокращение периода службы изделий, а также полное разрушение зданий и гибель людей.

Особенности конструкции плит

Перед приобретением плит перекрытий необходимо определить проектную несущую способность и размеры изделий, выбирая ЖБИ по расчетным параметрам. Производство панелей перекрытий осуществляется на основе легкого конструкционного бетона плотной структуры, а также тяжелого силикатного бетона.

Конструкция изделий предусматривает усиление в виде армирования, которые выполнено в виде арматурных каркасов из стрежней классов А1 и А3. В зависимости от вида и схемы армирования плитные элементы могут применять для различных целей. При этом устойчивость и прочность сооружении будет зависеть от вида моделей плит, их конструкции, схемы опирания, несущей способности. Изделия с завода изготовителя различаются меду собой по методу стыковки с прочими несущими конструкциями и относительной толщине.

В процессе изготовления ЖБИ задействуется бетон с классом не менее В15. При этом для прочности плита может армироваться как обычным, так и заранее напряженным металлом. Конструктивно панели могут быть как сплошными, так и с наличием внутренних технологических пустот.

Классификация плит перекрытия

В зависимости особенностей конструктивного исполнения, ЖБИ разделяются на несколько видов, среди которых:

• однослойные сплошные плиты 1П и 2П толщиной 120 мм и 160 мм;

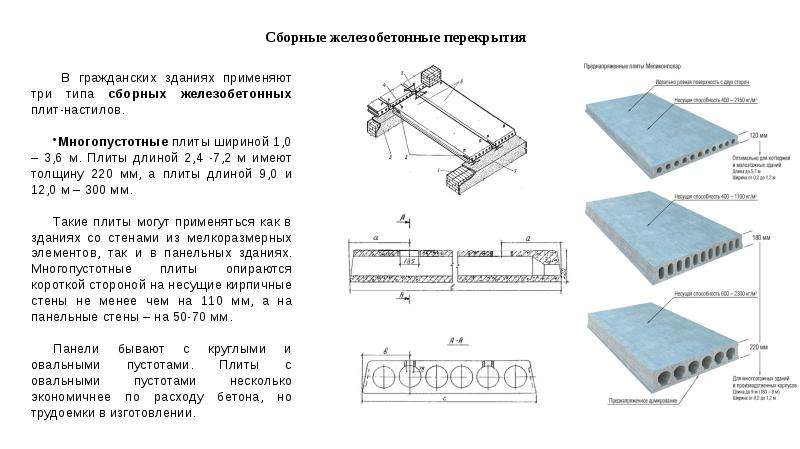

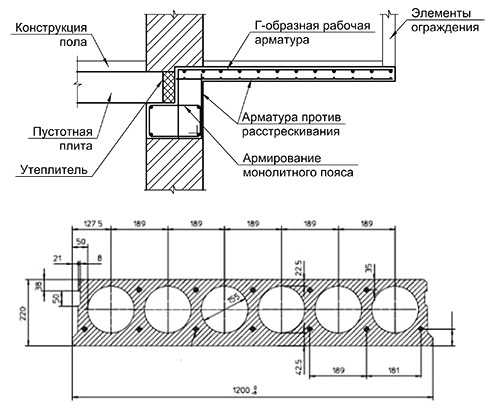

• многопустотные изделия 1ПК и 2ПК с сечение технологических круглых пустот 159 мм и 140 мм;н
• изделия многопустотные марки ПБ толщиной 220 мм, выполненные то технологии безопалубочного формования.

При этом различают следующие виды элементов:

• пустотные, а также многопустотные – облегченные конструкции плит, монтаж которых реализуется с опиранием по двум сторонам;
• железобетонные нарезные панели;
• плиты ребристого профиля, ориентированные на применение при строительстве перекрытий зданий промышленного и производственного назначения с шагом несущих изделий 6000 мм. Стандартные ребристые плиты имеют диапазон несущей способности в пределах от 180 до 830 килограммов на квадратный метр;
• монолитные плиты – панели перекрытий, которые отливаются по месту в заранее смонтированную опалубку. Такие изделия подлежат армированию и должны обладать несущей способностью не менее 500 кг/м2.

Параметры и свойства плит

Выполняя функцию перекрытий плиты должны соответствовать целому ряду высоких технических характеристик, которые определяют целесообразность их применения. Среди них:

• высокий уровень звукоизоляции;
• минимально возможная масса без снижения надежности;
• заданный уровень прочности;
• высокий предел огневой стойкости и тепловой защиты;
• газоизоляция и водоизоляция.

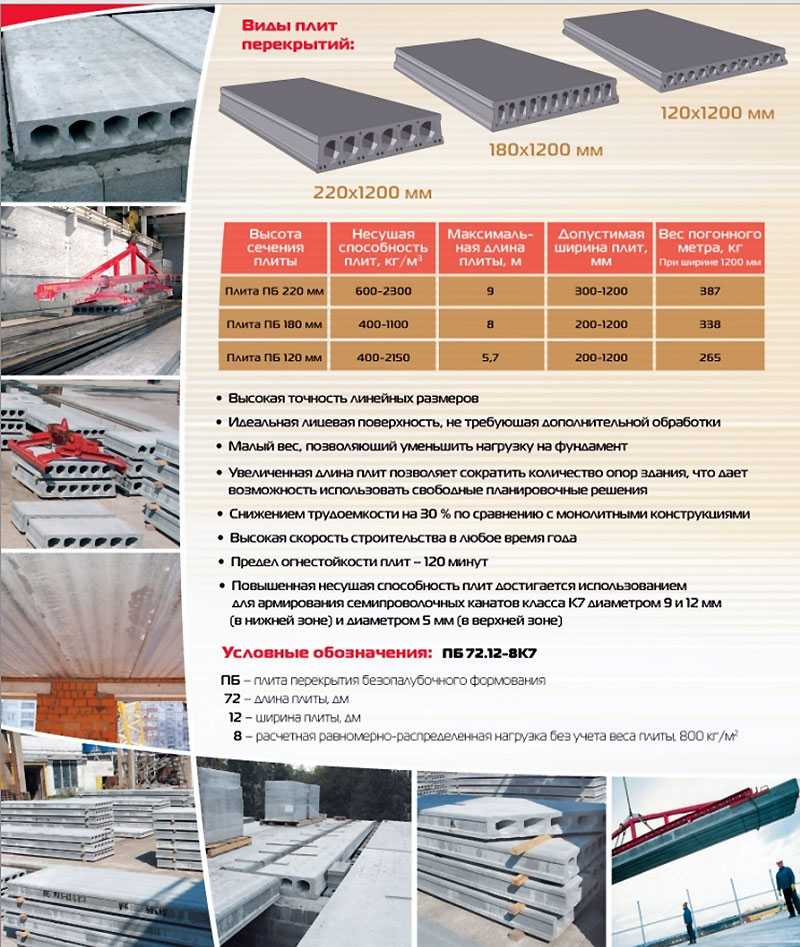

Маркировка плит

Информация модели плиты перекрытия, ее конструкционных особенностях приводится для каждого изделия в маркировке, которая представлена в виде комбинации из букв и цифр. Первые буквы обозначает марку ЖБИ, после чего приводятся последовательно данные о длине и ширине панели, которая указывается дециметрах. Последняя цифра в маркировке отражает несущую способность, которая приводится в сотнях килограмм на квадратный метр.

Помимо этого в маркировке может приводиться информация о виде рабочей арматуры нижней зоны, наличии монтажных петель, а также наличии выборок бетона в верхнем поясе.

Таким образом, обозначение ПК-72-15-8 присваивается многопустотным изделиям длиной 7200 мм и шириной 1500 мм и несущей способностью 800 кг/м2.

Виды нагрузок

В процессе эксплуатации плиты перекрытия испытывают ряд нагрузок, которые суммируются и воздействуют на изделие. Среди них:

• статические нагрузки – усилия, возникающие в результате действия массы неподвижных предметов и объектов, таких как стяжка пола, мебель, детали интерьера и т д.;
• динамические нагрузки – усилия, возникающие периодически с определенной амплитудой, в результате движения человека или животного падения или перемещения объектов.

По характеру воздействия нагрузки разделяются на распределенные равномерным образом по всей площади и точечные, воздействующие в определенном секторе.

Определение несущей способности

Несущая способность плит перекрытия определяет их возможность длительно в процессе эксплуатации выдерживать и работать с динамическими, а также статическими нагрузками. Расчет всех значений осуществляется с точки зрения безопасной эксплуатации зданий и сооружений, повышенной степени их надежности При проектировании сооружений принимаются в равно распределенные нагрузки, которые отражаются в величинах в виде килограмм на квадратный метр. Нагрузка рассчитывается исходя из собственной массы плиты, которая приводится в технической документации. После определяется суммарный вес конструкций, которые теоретически могут располагаться на этаже, включая стяжку, покрытие пола, мебель, оборудование, технику, прочие объекты. В учет берутся и динамические факторы присутствия и перемещения людей или животных в предполагаемом количестве. При сборе нагрузок необходимо производить расчет производится с учетом коэффициентов кратковременной и длительной нагрузки, надежности по ответственности здания. Полное нормативное значение нагрузки, которая формируется от людей и мебели для строительства недвижимости в виде жилого фонда для квартир жилых сооружений насчитывает 1,5 кПа или 1,5 кН/м2.

На ребристые железобетонные изделия, выполняющие функции перекрытий расчет нагрузки осуществляется согласно действующих строительных норм и правил.

При строительстве жилых зданий нормативное значение средней нагрузки составляет около 100-200 килограмм на квадратный метр. При этом в проектной документации закладываются и принимаются к установке плиты перекрытия с индексом несущей способности – «8», способные выдерживать до 800 кг/м2. Благодаря этому, создается запас прочности зданий, которые обладают высокой степенью безопасности и надежности. Помимо этого, такое решение позволяет производить при необходимости монтаж участков монолитных плит, имеющих большую массу.

Установка пустотелых, ребристых или монолитных плит аргументируется необходимостью, которая исходит из расчетов нагрузки. При этом берется в учет стоимость изделий и себестоимость зданий и сооружений. В том случае, если стандартная типовая плита из легкого бетона удовлетворяет нагрузочным требованиям, появляется возможность сэкономить на фундаменте, используя железобетонные изделия с меньшим показателем веса. Применение монолитных плит может быть продиктовано крайней необходимостью, поскольку конструкция изделий предполагает не только максимальную прочность, но и наибольшую массу.

В большинстве современных типовых строений используются панельные многопустотные плиты перекрытий, которые позволяют обеспечить должный уровень комфорта проживания в области гидро и термоизоляции, звуконепроницаемости, позволяя добиться высокой степени прочности и надежности зданий и сооружений. Помимо этого круглые пустоты удается использовать для прокладки всех необходимых коммуникаций внутри объекта в виде электропроводки, других необходимых линий связи.

Прогибы плит перекрытий и особенности монтажа

В ряде случаев изделия в виде плит перекрытий могут иметь прогиб как в одну, так и в другую сторону. При этом в соответствии с регламентом требований нормативной документации СНиП 2.01.07-85 в части нагрузок и их воздействия, прогиб, составляющий менее 1/150 часть от общей длины плиты, не считается браком. Таким образом, величина допустимого прогиба в частном случае для плиты перекрытия марки ПБ 90-12 насчитывает 60 мм.

Как правило, обратный прогиб является следствием разделения плиты и снижения ее расчетной несущей способности. Учитывая особенность структуры плиты, где армируется нижняя часть изделия, может наблюдаться увеличение прогиба из-за снижения прочности. Применение таких плит является ограниченным и может повлечь за собой негативные последствия и стать причиной преждевременного износа конструкций, их частичного или полного разрушения. Монтаж плит с допустимой величиной прогиба должен производиться с учетом выполнения требования по опиранию элементов перекрытия. В зависимости от конструкции плиты могут опираться на две, три и четыре стороны.

В ходе строительства монтаж плит перекрытий реализуется с опорой только на несущие конструкции. Все прочие стены и перегородки возводятся после установки основных элементов. При этом перегородки должны быть ниже опорных узлов как минимум на 10 мм. В ходе строительства необходимо учитывать геометрию плит и наличие их прогиба, благодаря которому перекрытия могут касаться перегородок и оказывать на них механическое воздействие. Чтобы не допускать подобных ситуаций при строительстве внутренних стен замеры производятся индивидуально. Резка плит по ширине не допускается. При сооружении массивных конструкций несущая способность плит может быть повышена за счет заполнения строительным раствором технологических пустот.

Для подъема и перемещения плит необходимо использовать предусмотренные для этой цели монтажные петли, конструктивно расположенные в точках высокой механической жесткости.

Правила хранения плит перекрытий

С целью недопущения снижения величины проектного значения прочности плит перекрытия, в период до их установки и монтажа, необходимо неукоснительно соблюдать правила хранения и правильного складирования железобетонных изделий:

• укладка панелей осуществляется в положении петлями вверх на заранее подготовленную ровную поверхность, которая позволит избежать перекосов и концентраций напряжений. В качестве поверхности может выступать уплотненная земля, щебень или асфальт. Для исключения прямого контакта с основанием складирование осуществляется на подставки высотой не менее 150 мм;
• при размещении плит друг на друге высота штабелирования не должна превышать 2500 мм;
• между плитами необходимо располагать деревянные бруски с толщиной не менее 250 мм. Место установки подкладок выбирается исходя из конструкции плит в районе монтажных петель, где изделий имеет наибольшую жесткость. Бруски располагаются строго друг под другом;
• для исключения разрушения железобетонных изделий необходимо предотвратить прямой контакт с внешней средой, избегая попадания осадков на поверхность плит. Для этого панели необходимо укрыть от дождя или снега рубероидом или использовать с этой целью водонепроницаемые пленки соответствующих размеров.

При соблюдении правил хранения изделия смогут сохранить проектные характеристики и работать после установки на расчетных нагрузках, соответствующих заявленным производителями параметрам.

Несущая способность плит перекрытия

21 января 2014

8488

Оглавление: [скрыть]

• Особенности конструкций
• Классификация ЖБИ
• Характеристики перекрытий
• Особенности сооружения

Плиты перекрытия — это современный строительный материал, который используется при возведении частных домов и многоэтажных объектов.

Главным предназначением такой конструкции является каркасная основа любого здания.

При выполнений расчетов несущей способности определяется способом отдельных конструкций здания, способом идентификаций и обследования такие как: колонны, перекрытия, фундамент.

Без применения пустотных плит перекрытия не обходится практически ни одно строительство объектов разного назначения.

Особенности конструкций

Прежде чем купить железобетонную, рекомендуется выяснить несущую способность перекрытия и ее размеры. Изготавливаются данные изделия из тяжелого силикатного бетона либо легкого конструкционного бетона плотной структуры.

В зависимости от того, как армируются перекрытия, данные конструкции применяются в различных целях. К примеру, для возведения различных сооружений. От их схемы отпирания и веса зависит устойчивость объекта. В любом случае их формы и размеры определяются чертежами, разработанными для данных изделий.

Специалисты выделяют два класса перекрытий, которые отличаются между собой:

• по относительной толщине изделия;
• методом стыковки с несущими конструкциями возводимых объектов.

При производстве железобетонных изделий данного типа применяется бетон не меньше класса В15. Плита армируется обычным металлом или предварительно напряженной арматурой. Кроме несущей способности перекрытий, подобные железобетонные изделия обладают звукоизоляцией. Чтобы улучшить данные свойства и уменьшить вес, изделия делают с пустотами, включая легкий бетон с пористым наполнителем.

Вернуться к оглавлению

Классификация ЖБИ

Схема классификация методы определения концентрации пыли.

Специалисты выделяют несколько видов перекрытий:

1. Многопустотные либо пустотные — предназначены для отпирания по двум сторонам.
2. Ребристого либо корытного профиля — предназначены для перекрытий производственных и прочих промышленных объектов с учетом шага несущих изделий в 6 м.
3. Нарезные железобетонные.
4. Монолитные — заливаются по месту на ранее установленную опалубку, несущая способность которой должна составлять 500 кг/кв.м. Сверху производится армирование.

Из основных типов подобных конструкций различают:

• 1П — однослойные сплошные с толщиной в 120 мм;
• 2П — однослойные сплошные с толщиной в 160 мм;
• 1ПК — многопустотные с толщиной в 220 мм, с диаметром круглых пустот в 159 мм;
• 2ПК — многопустотные с толщиной в 220 мм, с диаметром круглых пустот в 140 мм;
• ПБ — многопустотные безопалубочного формования с толщиной в 220 мм.

Узнать несущую способность перекрытий можно с помощью маркировки. К примеру, ПК-72-15-8: первые буквы означают марку изделия, следующие две цифры — длину в дециметрах, следующие две цифры — ширину в дециметрах, последняя цифра — несущую способность перекрытия. С учетом марки данный показатель может быть представлен в сотнях кгс/кв. м (в данном случае 800 кг/кв.м).

Вернуться к оглавлению

Характеристики перекрытий

Схема формулы определения несущей способность.

Для пустотных ЖБИ конструкций характерны следующие качества:

• прочность;
• жесткость и отсутствие возможности прогибаться, в противном случае изделие потрескается и разломается;
• огнеустойчивость — пожар не должен повредить перекрытие;
• минимальный вес при сохранении всех; характеристик;
• теплозащита;
• звукоизоляция;
• водоизоляция;
• газоизоляция.

Любые перекрытия должны обладать должной несущей способностью, за счет которой они могут выдерживать допустимые нагрузки. К примеру, для пустотных изделий характерна различная форма пустот, ширина и длина. Различают также плиты круглых пустот и вытянутые вверх. Армирование таких конструкций осуществляется в нижней их части, между пустотами и от нее зависят прочностные свойства изделия. Реже армирование осуществляется в верхней части пустотных плит с помощью металлической сетки. Таким образом увеличивается прочность верхней ее поверхности. Рассчитывать нагрузку перекрытия необходимо при проектировании. Этот показатель зависит от геометрических параметров изделия и колеблется в пределах 800-1450 кгс/кв.м.

Если плиты смонтированы так, что они не опираются на две стороны, тогда арматура не сможет выполнять своих функций. Что касается несущей способности перекрытий, то в данном случае этот показатель будет незначительным. Нельзя опирать плиты и по третьей стороне, так как нарушается их работа и снижаются прочностные свойства.

Вернуться к оглавлению

Особенности сооружения

Схема таблицы несущей способности плит перекрытия по технологии ТИСЭ.

Монолитные плиты перекрытия заливаются по месту строительства объекта. В этих целях используется различный материал. Если в качестве опалубки несъемного типа применяется профнастил, тогда необходимо учесть, что он должен выдерживать вес жидкого бетона. Существует несколько типов этого материала. Наибольшей несущей способностью обладает то перекрытие, при заливке которого использовался профнастил Н марки.

Для хорошего сцепления данного материала на нем рекомендуется сделать специальные насечки. В таком случае бетон и профнастил будут взаимодействовать совместно. Для этого также потребуется приварить к профнастилу вертикальные анкеры. Для увеличения несущей прочности перекрытия при заливке бетона профнастил подпирается в нескольких местах.

Для этого потребуются следующие инструменты:

• бетономешалка;
• ведра;
• сварочный аппарат;
• болгарка;
• диск по камню;
• лопаты;
• уровень;
• мастерок;
• рулетка.

Плиты перекрытия можно соорудить на основе монолитных железобетонных балок. Их можно купить в готовом виде либо изготовить своими руками. Чтобы несущая способность таких плит была высокой, потребуется армировать балки минимум четырьмя прутьями с диаметром в 12-14 мм. Закрывать их следует слоем бетона более 2-х см.

Устройства ИЗС-10Ц для определения расчета несущей способности плит перекрытия.

Дешевле будет использовать в этих целях деревянные балки. Такая конструкция легче монтируется, однако допустимые нагрузки должны быть небольшими. При этом величина опоры балки на стену должна превышать 12 см. Концы данных изделий потребуется опереть на стену и обернуть их пленкой, рубероидом либо толем. Балки рекомендуется пропитать антисептиком, а между ними уложить утеплитель.

Монолитное разрешение | монолитная плита | Монолитный фундамент | монолитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Содержание поста

Монолитное определение

Монолитное строительство представляет собой процедуру, при которой используется однородная смесь, конструкция строится монолитно . Это конструкция, построенная из единого материала, собранная и выкопанная.

Оба Плиты монолитные, 9 шт.Стены 0005 , лестницы, вместе с дверью и оконными проемами отлиты на место монолитным методом . Процедура на месте с использованием специально изготовленной, более простой в использовании модульной опалубки , изготовленной из алюминия , пластикового композита с меньшими затратами рабочей силы и техники.

Боковая и гравитационная нагрузка Система сопротивления в этой системе содержит железобетонные стены и плиты из железобетона . Основные вертикальные структурные элементы представляют собой железобетонные несущие стены с двойной функцией , выдерживающие как гравитационные , так и боковые нагрузки. ( стандартный размер кирпича )

Монолитная опора

Монолитная опора

A Монолитный фундамент дает всего One Pour , так что фундамент построена, чтобы заменить CONERS с DOLE DOLE DOLE POLY SOLE POLY SOLE, так изготовлен из бетонного пола с более толстыми секциями под конструктивными элементами и обеими сторонами периметра .

Это значительно более гладкое и поддерживает себестоимость производства на низком уровне, потому что плита отливается вместе сразу. Строительство монолитных фундаментов очень просто. Вполне вероятно, что все это можно сделать за один день.

Монолитная конструкция имеет толщину всего 12 дюймов (1 фут). Благодаря благоприятному подкреплению, это основа для стоимости, цены, и дизайна предпочтения. Точно так же считается, что это выражение тоже.

Что такое монолитная плита?

Монолитные плиты представляют собой базовые конструкции, сооруженные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стен и всегда утолщены на краях периметра .

Монолитная плита

В строительстве из бетонных плит монолитная плита — это словосочетание, используемое для определения бетонных структурных компонентов , таких как фундаменты, плиты, фундаменты, поперечные балки, опоры, и колонны , заливаемые одновременно .

Монолитная плита из цемента не просто применима к бетонной отливке на земле, но также соответствует подвесной плите . Использование подкрепляющих материалов делает заливку бетонных плит монолитной с бетонными балками и колоннами , при этом подвесная бетонная плита находится над уровнем земли .

Строительство монолитной плиты происходит значительно быстрее, а трудозатраты низки, так как в этой плите бетон заливается сразу весь. Монолитная конструкция имеет решающее значение для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического эффекта . ( МДФ )

При использовании в подходящих условиях монолитная плита может быть такой же прочной, как плиты «Ствол-стена» . Мы использовали опалубку в монолитном каркасе , что дает правильную ориентацию , ровную поверхность и высокое качество работы. Увеличивает скорость строительства по сравнению с традиционными подходами благодаря использованию опалубки .

Подробнее: Что такое плавучий фундамент | Пригодность плавающего фундамента

Монолитный фундамент для плиты

Монолитный фонд сляба

Монолитный средний Single Pour , который подчеркивает основной точки с этим типом Foundation — щетка . все за один раз. Тот факт, что он заливается за один раз, делает его более быстрой процедурой, что позволяет снизить затраты на оплату труда.

Залитая бетонная плита имеет толщину снаружи, чтобы поддерживать несущие стены, и вокруг внешней стороны нет нижних колонтитулов .

Монолитные фундаменты идеально подходят для плоской поверхности. Если поверхность земли не является плоской, то количество заполняющей земли используется для выравнивания земли; со временем это может привести к трудностям со взломом , если грунт не уплотнен должным образом.

Как правило, бетонная поверхность заливается монолитно или независимо от основания . Чтобы избежать растрескивания из-за осадки, выбирают арматуру или сетку из волокна . На строительство уходит меньше времени и труда, чем на обычный фундамент . ( Водопропускная труба)

Под линией промерзания , пол фундамента должен простираться ниже.

Преимущества монолитного плитного фундамента

У монолитной плиты есть несколько преимуществ,

1.

Скорость строительства

Монолитные плиты очень просты в строительстве. Добавьте периферийную траншею и рассыпьте гравий , пока не уплотните почву (или не удалите верхний слой почвы ).

В самой узкой части (например, в середине дома) бетон должен быть 4 дюйма толщиной и в основном несколько дней для полного высыхания. Это гораздо быстрее , чем любой другой метод строительства фундаментов .

2.

Устойчивость

С точки зрения простоты монолитный плитный фундамент прослужит почти 50 лет при правильном строительстве. Из-за отсутствия сложных компонентов в самой плите нет ничего плохого.

В бетоне нет швов , и если помощь и анкерные болты правильно установлены, у вас есть прочный фундамент , который может выдержать большой вес.

3.

Плохое техническое обслуживание

Чтобы поддерживать его в приличном виде , вам не нужно ничего делать на ежемесячной основе , если вы регулярно проводите осмотр для убедиться, что нет пробелов в фонде .

4.

Энергоэффективный

Нет пространства между землей и домом для монолитных плитных фундаментов, что означает, что вам не придется тратить слишком много энергии на обогрев воздуха под ним в вашем доме . Даже для подвала или подполья существует постоянная трата энергии.

Это говорит о том, что это не просто монолитная плита основания дешевле в краткосрочной перспективе, но в долгосрочной перспективе это сэкономит ваши деньги.

Недостатки монолитной плитной фонды

Есть несколько недостатков монолитной плиты,

1.

Нет доступа

. Пространство или . это конкретное помещение можно установить сантехнику и электрическую панель и электропроводку.

Точно так же, если что-то пойдет не так с монолитным плитным основанием , вы не сможете добиться исправления сложности.

2.

Дорогой ремонт

Хотя дела с монолитными плитными фундаментами редко выходят из строя, когда они дают трещины , это может быть крайне дорого .

В основном вам нужно использовать методы , которые могут стоить тысяч долларов , например грунтовка или грунтовка.

3.

Плохая погода

Дом только что поднят 6 дюймов или около того от уровня земли л с бетонными перекрытиями из плит , гарантируя, что остальная часть здания уязвима к наводнениям

5 s

5 . Это значительная уязвимость в определенных частях мира.

---

4.

Вторичная цена дома

Монолитная плита может в некоторых случаях снизить стоимость вашего дома. Если у вас есть старая монолитное плитное основание, потенциальный потребитель обнаружит, что может потребоваться дорогостоящий ремонт .

Если вы продолжите разрабатывать его самостоятельно, потребитель может быть неуверен в результатах.

Как сформировать монолитную плиту?

Формование монолитной плиты

Удовлетворительная площадка планирование и укрепление бетона являются важными критериями для строительства монолитная плита.

1.

Грунт

Это, безусловно, удобный выбор , где бетон смешивается в настоящее время и поддерживается достаточным количеством стали, чтобы он не расслаивался. Кроме есть затяжка стыка, есть нет швов или холодных стыков . Использование сборных фундаментов не предусмотрено.

Необходимо уплотнить почву под плитой и не включать органические вещества . Если верхний слой почвы представляет собой соскребанный вверх, то он, как правило, адекватно сцементирует ненарушенный грунт под ними.

Важно дренаж грунт колодец . Крайне важно учитывать потоков воды, и необходимо подготовить адекватное перенаправление таким образом, чтобы оно не подрезало плиту.

2.

Траншеи по периметру

Утолщенный периметр монолитной плиты устроена траншеей по окружности плиты. Траншея может быть просто глубиной в фут и шириной футов в теплую погоду.

Траншея должна иметь глубину 2 фута в регионах с промерзающими морозами и может быть изолирована для предотвращения морозного пучения под плитой.

3.

Гравий

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3,5 дюйма до 4 и более дюймов.

Хорошо дренируемый гравий с размерами заполнителей от 0,38 дюймов до 0,75 дюймов — отличный выбор.

4.

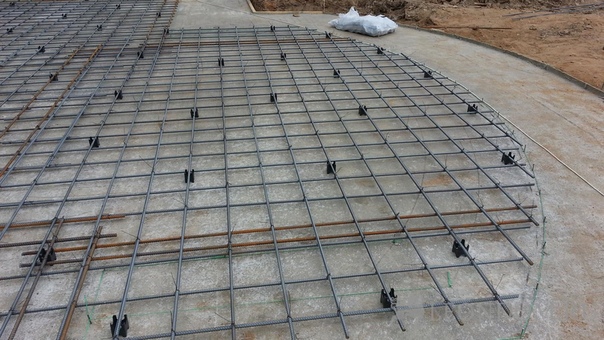

Армирование

Армирование имеет размер примерно 6 дюймов на 6 дюймов.0005 опоры из арматуры , чтобы ее можно было закрепить рядом с промежуточным звеном готовой плиты .

К усиливают утолщенный периметр , обычно указываются 4 арматурных стержня . Там, в самой нижней части траншеи, 2 последовательных стержней могут быть размещены рядом друг с другом из одного стержня в верхней части.

Арматура должна быть уложена в траншеях и многократно перевязана.

5.

Бетон

В большинстве случаев бетон определяется как 3000 psi , а также как минимум толщиной 4 дюйма.

Минимум 6 дюймов над нижележащим полом должен быть в конце плиты. Земля, которая его окружает, должна иметь уклон от плиты на градусов.

6.

Анкерные болты

Анкерные болты с 0,5-дюймовыми болтами , самые нижние плиты стен пласта крепятся к плите . На концах, которые расположены в бетоне, когда он уже влажный, эти болты обычно имеют J-образную или L-образную форму.

Разные стороны анкерных болтов имеют резьбу таким образом, чтобы верхнюю часть настенной пластины можно было затянуть с помощью гаек . Как правило, анкерные болты располагаются на расстоянии 6 футов от промежуточного элемента.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту устройства монолитного фундамента , могут возникнуть проблемы, которые могут повредить фундамент. Фундаменту может потребоваться дорогостоящий ремонт , что указывает на то , что было бы неплохо использовать обычный фундамент .

Типичные трудности обнаруженные при монолитном фундаменте трещины в разных домохозяйств регионов поддерживается фондом.

Трещины в фундаменте представляют собой огромную область концерна . Когда фундамент трескается, фундамент может изолировать холодные соединения (стена встречается с плитой) . Маленькие отверстия облегчают проникновение воды, влаги и насекомых в дом.

Трудности с повышением влажности в почве или неправильное строительство могут повредить фундамент. Это может привести к столешницы , полы, и стены в доме становятся неровными. Движение в фундаменте может привести к дверям и окнам , которые застревают и ломаются в стенах из гипсокартона .

Когда следует избегать монолитного плитного фундамента для строительства

Подрядчикам следует избегать использования монолитного плитного фундамента (монополярного) в следующих ситуациях,

• Домашние участки с уклоном могут привести к дорогостоящим расходам из-за требуемого количества бетона .
• Домашние участки с несколькими заполненными грязью отверстиями под домом приводят к растрескиванию бетона.
• Строительная компания не может построить фундамент из монолитной плиты в зоне затопления из-за положений кодекса.

Надлежащая подготовка площадки под монолитно-плитный фундамент

Почва под плитой не должна содержать органических веществ. Почва должна быть уплотнена (удаление верхнего слоя почвы) и хорошо дренирована .

Применение Кодекса определяет тип и расположение арматуры в этом типе фундамента . Чаще всего используется монолитная плита с четырьмя арматурными стержнями. Арматурный стержень представляет собой два металлических стержня , которые легко гнутся и располагаются бок о бок в мода внахлест, в траншеи и соединены проволокой.

Канавка вдоль периферии плиты создает утолщенный край. Строительные нормы чиновники указывают глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплую погоду или шириной 1 фут и глубиной 2 фута в условиях морозного пучения.

Подробнее: What Is Well Foundation | Строительство фундамента скважины

Монолитное строительство

• Монолитная строительная система с алюминиевой опалубкой представляет собой быстрое и устойчивое к стихийным бедствиям строительство, которое обеспечивает экономичных жилых домов 60005 60006 и 9000 быстрых свойств.

• Монолитная архитектура представляет собой механизм , посредством которого плиты и стены позиционируются одновременно.

• В этой конкретной системе свежая цементная смесь помещается в легкий алюминий , создавая устройство с арматурными стержнями, необходимыми для необходимой прочности .

• Процедура относительно проста, так как стены и плиты отливаются за один раз. Это желательно для многоэтажного строительства строительства, что позволяет быстрое повсеместное строительство.

Конструкция из монолитных плит

• Позволяя лучше использовать время, ресурсы, и строительные материалы , такие как цемент и сталь, эта технология дает более быстрые альтернативы быстрому растущему жилью дефициту в городских районах.

• Когда мы переходим к массовому жилью , это дает быстрое развитие с оптимизированными затратами и временем, особенно для экономически более слабых слоев и классов с низким доходом , которые многочисленны без домов.

• Это очень полезная технология, которая одновременно упрощает бетонирование всех элементов , таких как крыша , стены и т. д.

• Техника включает необученный и полуквалифицированный (ручной) труд и поэтому не требует дорогостоящего строительного оборудования для использования.

• Таким образом, рентабельны, Модульные конструкции в жилых домах разработки открывают новые возможности для повторного использования опалубки, делая технологию относительно рентабельной.

• Материал опалубки ( либо алюминий, либо HDPE ) безвреден для окружающей среды и позволяет отказаться от использования важной древесины из природных ресурсов. Это приводит к устройству eco-safe .

• Эта система обеспечивает выдающееся управление качеством всей структуры в соответствии с BIS и различными международными стандартами.

• Плитка , блоки, штукатурка и не требуются.

• Надстройка и Расходы на фундамент могут быть уменьшены без ущерба для прочности из-за снижения собственной нагрузки примерно на 50 %.

• Коробчатое поведение почти создает чрезвычайно сильную структурную прочность , что делает его устойчивым к землетрясениям и ветру или циклонам по отношению к вертикальным и горизонтальным силам.

• Прекрасная обработанная поверхность устраняет необходимость дорогостоящей штукатурки , а укрепляет поверхность , которая является относительно полностью водонепроницаемой.

• Благодаря уменьшенной толщине стенок, больше места на ковре доступен для предоставленной зоны цоколя .

• Монолитная бетонная конструкция приводит к точной подготовке и гарантированному регламенту согласованности.

Когда лучше монолитный плитный фундамент?

В некоторые погодные условия хорошим выбором будет монолитный плитный фундамент. В основном это страны с влажным и умеренным климатом.

1.

Влажный климат

В влажном климате монолитная плита сможет противостоять влаге двумя основными способами.

Во-первых , это материал, который не подвергается коррозии после намокания; в отличие от , опоры и балочные фундаменты созданы из дерева, которое относительно плохо переносит влагу .

Во-вторых , так как между землей и домом нет отверстия , влага не может попасть. Это не просто уменьшает повреждение конструкции , а также повреждение из-за плесени (которая часто встречается в подпольях ).

Подробнее: Какой фундамент для дома является самым прочным дома (на самом деле это мандат некоторыми из строительных норм ). Однако, если вы не живете в районе, где часто зависает , нет аналога императив для подвала.

Как было сказано выше, в мягком климате можно установить монолитный плитный фундамент для повышения общей энергоэффективности. В очень жаркую или пустынную погоду лучше всего подойдет подвальное помещение , в холодном климате это может быть подвал, но в погоду , которые попадают между этими двумя (например, большинство Соединенных Штатов ).

Часто задаваемые вопросы

Монолитный фундамент?

Монолитная плита Фундаменты представляют собой базовые конструкции, сооруженные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Чем монолитная плита лучше?

Да, монолитная плита является хорошим выбором , потому что она значительно более гладкая и снижает себестоимость производства, поскольку плита отливается сразу. Его строительство происходит значительно быстрее, а трудозатраты низки.

Каковы преимущества монолитного плитного фундамента

?

Фундамент из монолитных плит имеет следующие преимущества:
1. Монолитные плиты очень просты в изготовлении.
2. С точки зрения простоты, монолитный плитный фундамент прослужит почти 50 лет при правильном строительстве.
3. Чтобы поддерживать его в приличном состоянии, вам не нужно ничего делать ежемесячно, если вы регулярно проводите осмотр
4. В самой узкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма и полностью высыхать в основном в течение нескольких дней.

Какой толщины должна быть монолитная плита?

Монолитная плита имеет толщину всего от 12 дюймов от (1 фут) до 18 дюймов. Это базовые конструкции, сооруженные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Монолитный фундамент

A монолитный фундамент дает всего одну заливку , так что фундамент построен для замены нижних колонтитулов заливкой подошвы изготовлен из бетонного пола под более толстыми структурными секциями члены и обе стороны периметра .

Монолит Значение

Структура, построенная из одного большого каменного блока.

Вам также может понравиться

• Фонд What Is Well | Строительство фундамента | Типы фундамента колодца
• Фундамент ростверка | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка
• Плотный фундамент | Основание плота | Типы плотного фундамента
• Что такое кессонный фундамент | Типы кессонных фундаментов

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

Поделиться этой публикацией

Монолитное разрешение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Монолитный Определение:

Монолитное строительство – это процесс, при котором здание строится монолитно с использованием однородной смеси.

Это конструкция, изготовленная из цельного материала, собранная и вынутая. Обе стены, перекрытия, лестницы вместе с дверными и оконными проемами , отлиты по монолитному методу .

Процесс на месте с использованием специально изготовленной, более простой в эксплуатации модульной опалубки из алюминиевого и пластикового композита с меньшими трудозатратами и техникой.

Система сопротивления боковым и гравитационным нагрузкам в этой системе состоит из железобетонных стен и железобетонных плит.

Ключевыми вертикальными конструктивными элементами являются железобетонные конструктивные стены, выполняющие двойную функцию по сопротивлению как силе тяжести, так и боковым нагрузкам

Монолитные строительные работы способны экономически эффективно обеспечить высокое качество и прочную конструкцию . Он использовался для строительства промышленных бункеров, жилых домов, школ, стадионов и крыш, атомных электростанций, сосудов высокого давления и аудиторий.

Мы использовали опалубку в монолитном каркасе, что обеспечивает правильную ориентацию, гладкую поверхность и высокое качество работы. Это повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.

Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также прочтите: Что такое модуль упругости | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитный фундамент:

Монолитный фундамент предусматривает только одну заливку, так что фундамент строится для замены нижних колонтитулов с единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Гораздо более гладкая и снижает стоимость производства, потому что плита сливается сразу. Возведение монолитных фундаментов действительно несложно. Все это можно сделать за один день. Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему подкреплению это является основой для ценности, скорости и предпочтительного дизайна. Это также самое великое, что можно выразить. На данный момент это, безусловно, самый безопасный вариант, когда бетон смешивают и поддерживают достаточное количество стали, чтобы он не расслаивался.

Без затяжки швов и холодных соединений нет. Сборные фундаменты не используются.

Также прочтите: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки набрызг-бетона

Монолитный плитный фундамент:

Для увеличения несущей способности стен залитая бетонная плита снаружи более гладкая, а нижние колонтитулы снаружи отсутствуют.

Для ровного грунта идеально подходят монолитные плитные фундаменты. Если земля неровная, то для присыпки земли сверху используется много насыпной почвы; если земля плохо уплотнена, это со временем приведет к растрескиванию.

• Обычно бетонную поверхность заливают монолитно или отдельно от основания.
• Во избежание растрескивания из-за оседания предпочтительнее использовать арматуру или волокнистую сетку.
• На строительство уходит меньше времени и труда, чем на традиционный фундамент.
• Под линией промерзания основание фундамента должно простираться вниз.

Также прочтите: Что такое шлифовка бетона | Как обновить бетон » вики полезно Бетонный шлифовальный материал | Ремонт и восстановление бетона

Преимущества монолитно-плитного фундамента:

1. Скорость строительства.

Монолитные плиты невероятно просты в изготовлении. Добавьте траншею по периметру и рассыпьте гравий, пока не уплотните почву (или не выбросите верхний слой почвы).

В самой тонкой части (т. е. в середине дома) бетон должен иметь толщину 4 дюйма, и обычно для полного высыхания требуется несколько дней. Это значительно быстрее, чем любой другой метод строительства фундаментов.

2. Устойчивость.

С точки зрения простоты монолитно-плитный фундамент при правильной конструкции прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и если опора и анкерные болты установлены правильно, у вас будет прочный фундамент, способный выдержать большой вес.

3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать каждый месяц, если вы регулярно проверяете его, чтобы убедиться, что в фундаменте нет пробелов.

4. Энергоэффективность.

Для монолитных плитных фундаментов нет пространства между землей и домом, а значит, вам не придется тратить слишком много энергии на подогрев воздуха под ним в вашем доме. Даже для подвала или подвального помещения существует постоянная трата энергии.

Это означает, что фундамент из монолитных плит не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе сэкономит ваши деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как очистить бетон от аэрозольной краски

Недостатки монолитного плитного фундамента:

1. Нет доступа.

Подполье или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве вы можете разместить водопровод, электрический щит и проводку.

Также, если что-то пойдет не так с монолитным плитным основанием, вы не сможете добраться до него, чтобы устранить проблему.

2. Дорогой ремонт.

В то время как с фундаментами из монолитных плит редко что-то идет не так, когда они ломаются, это может быть невероятно дорого.

Как правило, вам необходимо использовать стратегии, которые могут стоить тысячи долларов, такие как грязевой или базовый захват.

3. Плохая погода.

Ваш дом возвышается всего на 6 дюймов или около того над землей с бетонными плитами пола, что гарантирует, что остальная часть здания уязвима для наводнений. Это серьезная уязвимость в некоторых частях мира.

4. Цена перепродажи дома.

Монолитная плита может в некоторых случаях снизить стоимость вашего дома. Если у вас есть старое монолитное плитное основание, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы разработали его самостоятельно, клиент может быть не уверен в результатах.

Также прочтите: сталь прочнее бетона | Затраты на строительство из стали и бетона | Сталь против бетона | Насколько силен бетон | Бетон против стальной стоимости строительства

Монолитная плита:

В строительстве из бетонных плит термин «монолитная плита» используется для описания компонентов бетонных конструкций, таких как фундаменты, плиты, фундаменты, балки уклона, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита не только относится к залитому на грунт бетону, но и соответствует подвесной плите.

Применение подкрепляющих материалов делает заливку бетонных плит монолитной с бетонными балками и колоннами, при этом висячая бетонная плита находится над уровнем земли.

Монолитные плиты представляют собой базовые конструкции, спроектированные с использованием единой бетонной заливки, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними участками под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит:

• Более быстрое среднее время строительства.
• Более высокая цена.
• Очень прочный, особенно с добавлением арматуры из стали и волокнистой сетки.
• Его можно дополнительно улучшить, добавив пост-натяжение на участки со слабым грунтом.

Также прочтите: Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки | Зачем использовать бетонную анкерную балку

Как сформировать монолитную плиту?

Надлежащее планирование площадки и усиление бетона являются важными критериями для строительства монолитной плиты.

1. Почва.

Необходимо уплотнить почву под плитой и не содержать органических веществ. Если верхний слой почвы соскоблить, то он обычно в достаточной степени цементирует ненарушенный грунт под ним.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

2. Траншеи по периметру.

Утолщенный край монолитной плиты образован канавкой по окружности плиты. В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной 2 фута в местах, подверженных промерзанию, и может быть изолирована, чтобы предотвратить морозное пучение под плитой.

3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1/2 до 4 и более дюймов. Популярным вариантом является хорошо дренируемый гравий с заполнителями размером от 3/8 до 3/4 дюймов.

4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 дюймов x 6 дюймов) используется в стандартной установке, которая размещается на опорах из арматуры таким образом, чтобы ее можно было расположить ближе к середине готовой плиты.

Для усиления утолщенной кромки, №4 арматурный стержень 9Обычно определяется 0006. Там, в нижней части траншеи, можно расположить 2 последовательных стержня рядом друг с другом, начиная с одного стержня в верхней части.

Арматура должна быть помещена в траншеи и постоянно связана.

5. Бетон.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также толщиной не менее 4 дюймов. Минимум 6 дюймов над основной землей должен быть в конце плиты. Земля, которая покрывает его, должна иметь уклон в сторону от плиты.

6. Анкерные болты.

С помощью 1/2-дюймовых анкерных болтов нижние пластины строительных стен крепятся к перекрытию. На концах, которые помещаются в уже влажный бетон, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхняя сторона настенной пластины может быть затянута гайками. Обычно анкерные болты располагаются на расстоянии 6 футов от середины.

Читайте также: Железобетонный каркас | Бетонная конструкция каркаса | Строительство бетонных зданий | Каркасная конструкция | Типы рамок

Монолитное строительство:

Монолитная строительная система с алюминиевой опалубкой — это быстрая и устойчивая к стихийным бедствиям конструкция, развивающаяся разработка, позволяющая создавать экономичные и быстрые массовые жилые дома.

Монолитная архитектура представляет собой механизм, посредством которого стены и плиты укладываются одновременно.

В этой системе свежая цементная смесь помещается в легкое алюминиевое формующее устройство с арматурными стержнями, необходимыми для необходимой прочности.

Метод достаточно прост, так как стены и перекрытия отливаются за один раз. Это подходит для многоэтажного строительства, что позволяет быстро масштабировать строительство.

Позволяя лучше использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущей нехватке жилья в городских районах.

Когда мы переходим к массовому жилью, оно предлагает быстрое развитие с оптимизированными затратами и временем, особенно для экономически более слабых слоев населения и слоев населения с низким доходом, у которых много жилья.

Это высокоэффективная технология, которая одновременно облегчает бетонирование всех компонентов, таких как стены, кровля и т. д., в результате чего получается конструктивно очень прочная монолитная конструкция

Технология требует неквалифицированного и полуквалифицированного (ручного) труда и поэтому не требует использования дорогостоящей строительной техники.

Следовательно, рентабельно

• Модульные конструкции в широкомасштабных жилых комплексах открывают новые возможности для повторного использования опалубки, что делает технологию весьма рентабельной.
• Материал опалубки (алюминий или ПЭВП) является экологически чистым и исключает использование ценной древесины из природных ресурсов. Это делает устройство экологически безопасным.
• Эта система обеспечивает превосходное управление качеством всего каркаса в соответствии с BIS и другими международными стандартами.
• Нет необходимости в плитке, блоках и штукатурке.
• Затраты на надстройку и фундамент можно снизить без потери прочности благодаря уменьшению статической нагрузки примерно на 50 процентов.
• Коробчатое поведение по существу создает очень сильную структурную прочность, делая ее устойчивой к землетрясениям и ветру/циклонам по отношению к вертикальным и горизонтальным силам.
• Превосходно обработанная поверхность устраняет необходимость в дорогостоящем оштукатуривании и укрепляет относительно полностью водонепроницаемую поверхность.
• Из-за уменьшения толщины стенок для данной зоны цоколя доступно больше места на ковре.
• Монолитная бетонная конструкция обеспечивает точную подготовку и гарантированную регулировку консистенции.

Метод опалубки, который позволяет отливать стены и плиты в соответствии с заранее определенным процессом, используется системой монолитного железобетона.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью проектирования на месте.

Эффект 3 здания из железобетона, материалы которого достаточно высокого качества, чтобы обеспечить только ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита строятся как единая конструкция, армирование является непрерывным и сцепляется со всеми конструктивными элементами здания, такими как фундамент, стены и плиты.

Таким образом, колонны и балки не нужны, в результате чего тонкие детали обеспечивают высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также прочтите: Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткое примечание

Монолитная плита

Это означает «состоящая из одного большого каменного блока». В строительной отрасли мы определяем это как «все за один раз». Итак, монолитная плита — это гигантский блок цемента, который заливается одним махом. Хотя он может быть вылит сразу, это не обязательно однородная плита.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается за один раз.
