Подвижность бетона П3

Выбирая подходящую марку бетона, потенциальный покупатель зачастую обращает внимание на уровень подвижности данного материала. Под этим понятием подразумевается способность бетонной смеси растекаться благодаря своей массе. Подвижность бетона П3 считается важнейшей характеристикой при оценке возможности допуска раствора к применению на строительном объекте.

Факторы, влияющие на подвижность

Данный параметр бетонной смеси зависит от количества и качества используемых компонентов – цемента, песка, воды и т.д. На подвижность влияет форма и фракция песка, щебня и других наполнителей. Среди других факторов, влияющих на уровень подвижности бетона, следует выделить:

•
  плотность цементного состава;

•
  количество и качество добавок;

•
  чистоту наполнителей;

•
  условия заливки.

Последний фактор принято считать самым важным. Условия заливки и требования к несущей конструкции сооружения существенно влияют на выбор бетонного состава. Например, при наличии объемного и плотного арматурного каркаса рекомендуется применять бетонные смеси с повышенным уровнем подвижности. Этот факт обусловлен неподходящими условиями для вибротрамбования. В таком случае малоподвижная бетонная смесь будет не соответствовать установленным нормам, что приведет к образованию многочисленных пор и полостей.

Классификация бетона по подвижности

По уровню подвижности бетон делится на две группы:

Первый вариант характеризуется минимальным объемом воды. Такие бетонные смеси не могут без внешнего воздействия заполнить форму, в которую они помещены. Условное обозначение малоподвижных смесей – П2 и П3. Для укладки такого бетона используется уплотняющее и вибрирующее оборудование, удаляющее пустоты из монолита.

Несмотря на то, что смеси с уровнем подвижности П3 отличаются высокими прочностными характеристиками, они не используются при густом армировании конструкции и укладке в опалубку. Еще одной особенностью этого типа раствора считается необходимость в его уплотнении сразу же после заливки.

Следует заметить, что этот бетон можно использовать и зимой. Но в таком случае бетонную смесь необходимо предварительно разогреть.

Жидкие подвижные смеси обозначаются П4 или П5. Бетонные массы такого типа могут без внешнего воздействия заполнять опалубки и густоармированные изделия.

• Предыдущая статья
  Подвижность бетона П2
• Следующая статья
  Подвижность бетона П4

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

Товарный бетон в «ЮгМехТранс»:

• Товарный бетон М-100 — 3100 руб/м²
• Товарный бетон М-150 — 3250 руб/м²
• Товарный бетон М-200 — 3400 руб/м²
• Товарный бетон М-250 — 3600 руб/м²
• Товарный бетон М-300 — 3900 руб/м²
• Товарный бетон М-350 — 4100 руб/м²

марка П3, П4, П2, конус для проверки

Бетон – просто незаменимый материал для строительства, который применяется повсеместно. Но для того чтобы правильно выбрать тип раствора необходимо учитывать основные характеристики массы такие, как удобоукладываемость, осадка конуса и подвижность массы. И как раз о том, что такое подвижность бетона и пойдет речь в данной статье.

Строительная смесь

Основные термины и определения

Прежде чем давать определения основным характеристикам раствора необходимо четко уяснить, что же представляет собой данный строительный материал.

Бетон – это состав, состоящий из четырех основных компонентов:

1. Цемент;
2. Песок;
3. Вода;
4. Щебень.

Обратите внимание! Если в бетоне не присутствует щебень, тогда это просто цемент.

Состав бетона

Основная задача бетона — соединить в монолитную структуру все компоненты. Достижение данной цели возможно только в том случае, если соблюдать правильные пропорции двух основных компонентов таких, как вода и цемент.

Песок и щебень именуются, как наполнители состава, и используются для придания крепости массе и уменьшения возможных деформаций монолитного изделия после застывания. Именно данные наполнители составляют структурный каркас монолитного изделия, который позволяет увеличить упругость конструкции и сократить деформации при серьезных нагрузках.

Подвижность

Подвижность или эластичность раствора – важное свойство, способное повлиять на выбор материала для строительства зданий и сооружений различного назначения. Подвижностью называют способность массы заполнять форму, в которую она помещена.

Обратите внимание! Способность массы заполнять форму может проявляться как при воздействии внешних сил, так и под влиянием собственной массы.

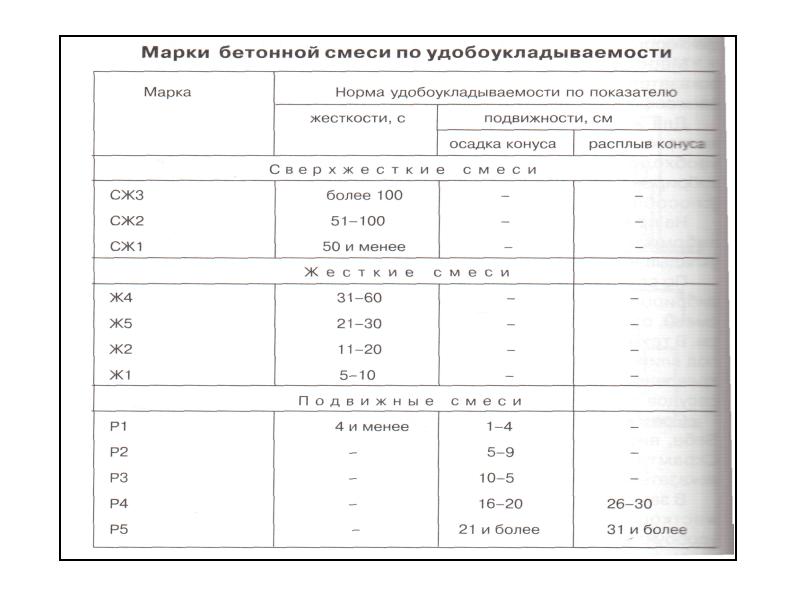

Подвижность бетонной смеси по госту подразделяется на 4 категории от п2 до п5 в зависимости от количества добавленной жидкости. Чем меньше жидкости, тем гуще раствор, самый густой обладает показателем п2 самый жидкий соответственно п5.

По показателям пластичности строительный материал делят на 2 группы:

1. Малоподвижные смеси или жесткие. Содержат малое количество воды и не способны под тяжестью собственного веса без воздействия внешних сил заполнить форму, в которую помещены. Такие составы обладают показателями п2 или п3. Укладка малоподвижной массы ведется при помощи вибрирующего и уплотняющего оборудования, которое позволяет удалять пустоты из монолита;

Совет. Если строительные работы с применением жестких бетонов ведутся зимой, раствор предварительно необходимо разогревать.

2. Смеси с высокой подвижностью, жидкие или литьевые. Растворы такого типа обладают показателями равными п4 или п5. Такие массы используются в процессах заливки опалубок, густоармированных изделий и колон своими руками.

Разбавление водой

Жидкий привозной продукт

Малая эластичность материала может существенно увеличить время на производство строительных работ при условии отсутствия на строительной площадке необходимого оборудования. И для того чтобы решить данную проблему многие прибегают к методу разбавления, делая из смесей п2-п3 смеси п4-п5.

Обратите внимание! Специалисты не рекомендуют прибегать к методу разбавления, потому что соотношение жидкости и цемента в растре является основополагающим, нарушение которого приведет к потере прочности и качества конструкции.

Если уплотнение будет произведено правильно и метод разбавления будет исключен, то вы получите прочную надежную конструкцию, механическая обработка которой может быть произведена такими методами, как резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне.

Показатели подвижности

В том случае, когда марка бетона по подвижности была выбрана правильно, но заказывается он у поставщика и у вас есть сомнения в соответствии доставленного продукта с заявленными характеристиками, а цена смеси не так уж и мала, тогда можно на строительной площадке произвести проверку.

Определение подвижности бетонной смеси может быть произведено прямо во время разгрузки 2 способами:

• Определение методом анализа монолита;
• Конус для определения подвижности бетонной смеси.

Определение эластичности путем анализа монолита

Монолитный кубик

Инструкция подобной проверки оговаривает возможность определения любого показателя пластичности смеси:

1. Перед началом проверки следует соорудить из деревянных досок несколько ящиков в форме куба с размером сторон 10-15 см;
2. Перед тем как заливать в подготовленные формы бетон следует древесину немного увлажнить, чтобы исключить забор влаги из раствора;
3. Раствор заливаем в ящики, после чего массу нужно проштыковать острым прутом арматуры, уплотнив таким образом монолит и выпустив воздух;

Совет. Дополнительного уплотнения можно добиться постучав молотком по стенкам ящичков.

4. Кубики должны просохнуть в течение 28-30 дней при температуре не меньше 20⁰С и влажности не менее 90%;
5. После того как созданные образцы просохнут, следует отправить их в лабораторию, где и будет произведена проверка смеси на соответствие заявленным показателям.

Явным недостатком данного метода является его длительность, потому чаще применяют метод определения пластичности при помощи конуса.

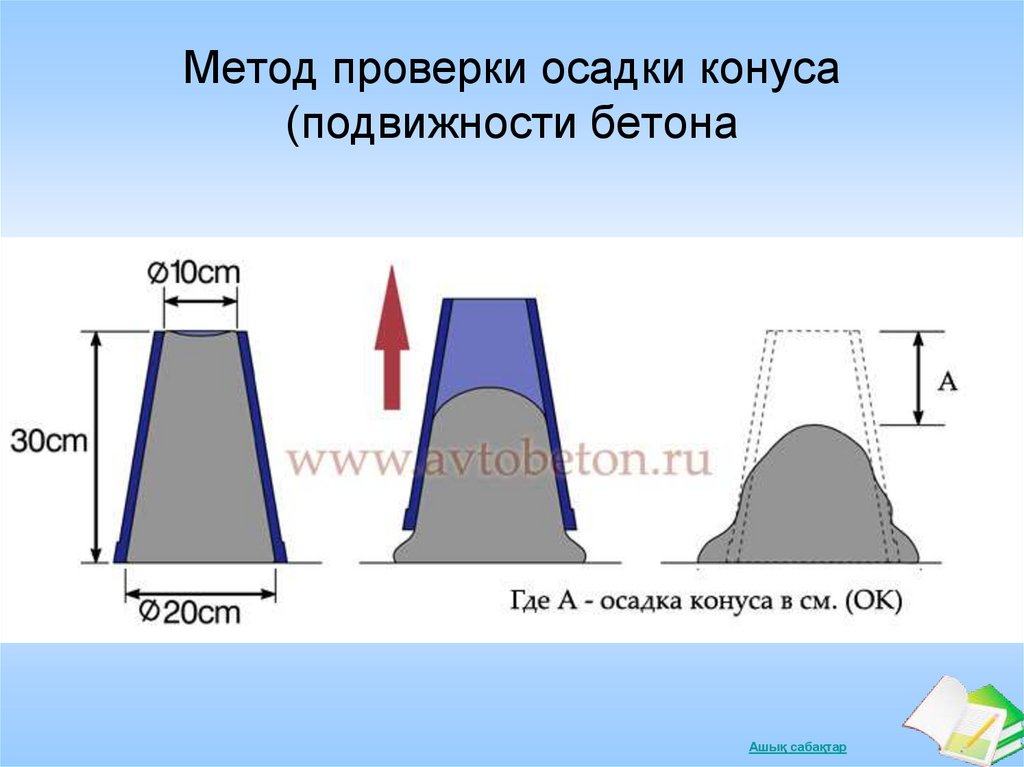

Определение эластичности конусом

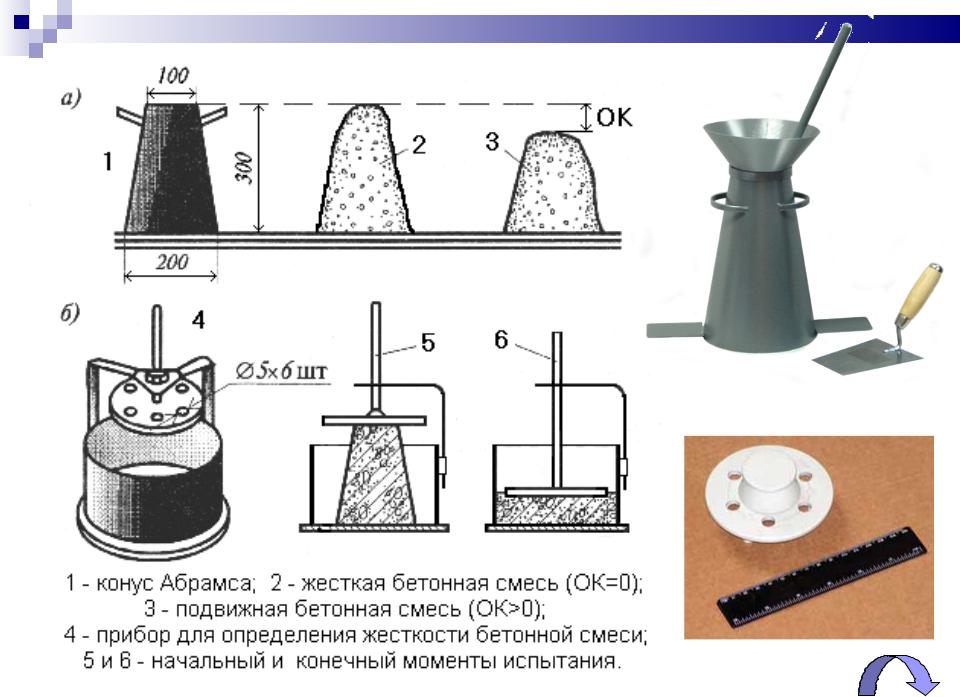

На фото — схема конуса

Для применения данного метода понадобится конус для проверки подвижности бетона выстой около 30 см. В такой форме не должно помещаться больше 6 л материала.

Производится данная проверка следующим образом:

1. Конус заполняют раствором;
2. Бетон проштыковывается для уплотнения и удаления пустот;
3. Конус снимают и располагают рядом с раствором;
4. Производим проверку на эластичность:
   • Если осадка бетона составит 5 см, значит перед вами жесткий бетон;
   • Если осадка более 5 см, значит пред вами подвижный бетон.

Состояние массы после снятия конуса

В заключение

Привозной продукт

Работая с бетоном, необходимо правильно выбирать марку материала в соответствии с эластичностью массы и целью, для реализации которой она будет использована. Ну а если вы сомневаетесь в том, что, к примеру, подвижность бетона П3 это несложно проверить при помощи описанных методов.

Видео в этой статье расскажет вам еще больше о том, насколько важно грамотно подбирать бетон в соответствии с параметрами эластичности массы.

Добавить в избранное
Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Какой бетон выбрать. Бетон марки и марки

Наталья | 26.01.2017 | Миномет | 21 188 просмотров | 1 комментарий

Содержание статьи

Лидирующие позиции среди строительных материалов уже много лет подряд удерживает бетон. Такой популярности он обязан своим уникальным эксплуатационным качествам, среди которых высокая прочность, морозо- и влагостойкость. Более того, варьируя соотношение составляющих компонентов бетона, можно получить материал с несколько иными свойствами, что позволяет использовать его практически в любых условиях. Вопрос правильного выбора бетона остается самым важным и сложным, ведь от этого зависят дальнейшие свойства конструкции.

Не менее сложно выбрать подходящего производителя бетона. Растущий спрос на этот строительный материал привел к появлению огромного количества предложений, сориентироваться в которых сложно. Чтобы потенциальный покупатель бетона мог быстро найти для себя лучшее предложение, была разработана система тендера бетона М350. Система позволяет сэкономить время и деньги.

Для того, чтобы правильно подобрать бетонную смесь для конкретных целей, необходимо знать, на какие показатели обращать внимание. К числу наиболее важных относятся марка и класс бетона, характеристики влаго- и морозостойкости, а также подвижность бетона.

Марка бетона

Важнейшей характеристикой бетона является его способность выдерживать сжимающие нагрузки . Этот параметр обозначается буквой М, а индекс за ним указывает, какую нагрузку может выдержать каждый квадратный сантиметр бетона. Точное значение определяют в лаборатории, испытывая бетон, затвердевший в течение 28 дней, и в маркировке записывают округленное значение. Например, бетон, выдерживающий 98 кгс/м ² , обозначается как М100 и бетон выдерживающий 196 кгс/см ² , — М200. Проще говоря, цифровой индекс указывает на количество килограммов, которые могут давить на 1 см ² бетона, не разрушая его.

Бетон делают сегодня. от М50 до М1000 но наибольшим спросом стабильно пользуются бетоны марок М100-М500 . Разные уровни прочности бетона объясняются различиями в составе : влияют пропорции используемых компонентов и их качество. Состав бетона песок, цемент, щебень или гравий. Песок и щебень (так называемый каркас) отвечают за несущую способность будущей конструкции, а цемент в сочетании с водой – за прочность молекулярных связей. Чем выше доля цемента в составе бетона, тем выше прочность самого бетона.

Качество комплектующих также играет роль. Песок может быть как речной, так и карьерный — Важно, чтобы он был крупный и с минимальным количеством глинистых примесей. Оптимальный размер щебня 20-25 мм; она должна быть сделана из прочных камней. Марка цемента также влияет на прочность бетона. Как правило, используют цемент М400 и М500, последнего потребуется меньше для приготовления бетона заданной прочности.

Наименее прочные марки бетона используются при строительстве самых легких и менее ответственных конструкций. Частные фундаменты и многоэтажки, производственные здания создаются с применением более прочных составов (М200 и выше). С увеличением прочности повышается и цена состава, поэтому использование излишне крепких составов бесполезно, как и экономия.

Марка бетона

Класс бетона также говорит о прочности материала, он современный производный от бетона марки . Если при определении марки используется средняя прочность материала, то класс прочности предполагает определение прочности с гарантированной надежностью. Это более точное значение, которое выражено с учетом коэффициента вариации 13%. Несмотря на то, что класс более точно определяет характеристики бетона, сегодня большинство специалистов используют понятие марки.

Классы определяют букву B и число от 3,5 до 60 : чем оно выше, тем сильнее композиция перед вами. Между классами и марками существует прямая зависимость: например, марка М100 соответствует классу В7,5, марка М200 соответствует В15 и т.д.

Под водонепроницаемостью бетона понимается его способность не пропускать воду. Раньше эта характеристика обозначалась русской буквой Б, сейчас используют Вт , а цифровое обозначение рядом с ним может начинаться с 2 и достигать 20 , равного давлению водяного столба в кгс/см ² , при котором цилиндрический образец бетона стандартной высоты не пропускать воду.

Если бетон строится в условиях повышенных грунтовых вод , имеет смысл выбрать состав с высоким значением водостойкости, в который добавлены специальные гидрофобизирующие добавки. Кстати, использование такого материала удешевит полную гидроизоляцию фундамента.

Гидравлический бетон с самой высокой водостойкостью и водостойкостью. Для его производства используют гидрофобный или пластифицированный портландцемент, песок и гравий более высокого качества, чем для обычного бетона. Высокие водонепроницаемые характеристики также достигаются за счет установки с максимальной герметизацией.

Морозостойкость бетона

Морозостойкость бетона обозначается буквой F с числовым значением от 25 до 1000 : чем она выше, тем большее количество циклов замораживания и оттаивания бетон может выдержать без потери своих свойств прочностные свойства. Выбор будет зависеть от условий, в которых будет эксплуатироваться готовая конструкция, от климата, количества периодов замерзания и оттаивания в холодное время года.

Для строительства гидротехнических сооружений, аэродромных покрытий и опор мостов лучше выбирать наиболее морозостойкие составы. В частном строительстве для возведения фундамента подходит бетон класса F100 или F200. Можно ориентироваться на плотность: чем выше ее значение, тем морозостойче будет состав.

Подвижность бетона

Подвижность бетона (П) говорит о степени текучести , что напрямую влияет на удобство работы с составом. Числовой коэффициент выражается в диапазоне от 1 до 5 : чем выше, тем более жидкой будет композиция. В частном строительстве для обустройства фундамента используется бетон П2 и П3 . Более текучие составы используются только в тех случаях, когда необходимо залить плотно армированное основание, либо при подаче бетона с помощью бетононасосов.

Конечно, работать с более текучим составом удобнее, но нельзя добавлять в товарный бетон воду для повышения подвижности состава. В этом случае сразу снижается марка раствора, снижая конечную прочность.

Области применения различных марок бетона

Бетон имеет широкое распространение, его используют для создания фундаментов и многих других конструкций. В зависимости от цели использования подбирается бетон той или иной марки. Вот основные области применения наиболее распространенных марок бетона:

• М100 применяется для создания дорожных бордюров и перед заливкой ленточного фундамента;
• М150 подходит для заливки полов, фундамента под забор, а также для организации парковки для автомобилей;
• М200 применяют при реставрации зданий, отсыпке дорожек, а также для создания отмосток и фундаментов легких зданий;
• М250 подходит для создания разных типов фундаментов, а также для площадок и дорожек;
• М300 применяется для устройства фундаментов кирпичных домов, тротуарной плитки и дорог, подверженных большим нагрузкам;
• М350 подходит для создания монолитных фундаментов и фундаментов многоэтажных домов;
• М400 Может применяться как для устройства фундаментов жилых домов, так и для строительства мостов и сооружений на воде;
• M450 и M500 Подходит для строительства тоннелей, коллекторов, мостов.

Выбор бетона для фундамента

Поскольку бетон используется при организации подавляющего большинства фундаментов, вопрос о его выборе именно для этих целей требует более подробного рассмотрения. Для выбора необходимой марки необходимо знать вес, который будет присвоен конструкции, условия ее эксплуатации, учитывать тип грунта, уровень грунтовых вод и т. д. Все это должно быть указано в проектной документации. , а для тех, кто строит самостоятельно, дадим информацию о сфере применения разных марок бетона.

Чем меньше нагрузка от возводимого здания, тем менее прочный бетон потребуется. Если будет строиться каркасный дом , то можно обойтись бетоном М200 , для деревянного дома лучше устраивать фундамент из бетона М250. Для двухэтажных деревянных домов, домов из газосиликатных и керамзитобетонных блоков лучше выбирать бетон М300 . Если будут использоваться железобетонные стеновые панели или в планах строительство кирпичного дома, то для фундамента используют бетон М350, М400 и выше.

Влияет на выбор марки бетона и типа грунта . Чем более пучинист грунт, тем больше перепады нагрузки на фундамент. Так, для глинистых грунтов лучше не использовать бетон ниже М350, а для песчаных и каменистых грунтов подойдет и М200. Если уровень грунтовых вод в месте строительства дома высокий, то лучше выбирать бетон с повышенной водонепроницаемостью: даже если по нагрузкам подходит М250, лучше использовать М350, у которого W почти в два раза выше .

Какая бы марка бетона не использовалась, на характеристики готовой конструкции также во многом влияет правильное разбавление смеси водой, а также процесс заполнения формы бетоном и равномерность распределения бетона.
