Деревянные Перекрытия в Доме из Газобетона: Этапы Монтажа

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Содержание статьи

• Преимущества деревянных перекрытий
• Особенности монтажа деревянных балок перекрытий в газобетонном доме
  • Определение сечения балки
  • Технология монтажа
• Виды и особенности деревянных перекрытий
  • Межэтажные
  • Цокольные
  • Чердачные
• Заключение

Преимущества деревянных перекрытий

Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.

Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.

Но недостатков у них больше:

• Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
• Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
• На строительной площадке необходимо выделять площадку для складирования и хранения;
• Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.

Перекрытия из железобетонных плит

У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.

Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.

Чем длиннее пролет, тем больше должна быть толщина монолитного перекрытия

Для справки. В зданиях с небольшими пролетами допускается устройство монолитных перекрытий, несъемной опалубкой для которых служат деревянные балки и влагостойкая фанера.

Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:

• Оно не создает большой нагрузки на несущие конструкции здания;
• Ему можно придать любую желаемую форму;

Устройство перекрытия в доме с эркером

• Для его монтажа не нужна тяжёлая строительная техника;
• Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
• Общая цена таких перекрытий ниже, чем железобетонных.

С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.

Антисептическая обработка позволяет избежать гниения древесины и поражения её грибком

Кроме того, защитить их от воздействия изменчивой влажности и температуры воздуха можно с помощью особых изоляционных материалов. Но это уже относится к вопросу технологии устройства деревянных перекрытий, речь о которой пойдет ниже.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Монтаж крайнего элемента

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

Несущие балки монтируются одновременно с возведением стен

Виды и особенности деревянных перекрытий

Любые перекрытия могут быть межэтажными, цокольными и чердачными. Для каждого из них есть своя инструкция по устройству, учитывающая нюансы их местоположения и эксплуатации.

Межэтажные

Межэтажные перекрытия в доме из газобетона отделяют друг от друга жилые отапливаемые помещения с примерно одинаковым микроклиматом.

Состоят они обычно из следующих слоев:

Схема межэтажного перекрытия

• Накат из досок или деревянных щитов, подшитых к балкам или уложенных на черепные бруски, прибитые к нижней части балок. В случае использования двутавровых балок доски настилаются в нишу между ними, черепные бруски не нужны.

Накат из плит ОСП по двутавровым балкам

• Слой шумоизоляции, уложенный на дощатый накат.
• Прибитые поперек балок лаги.
• Деревянный пол или выравнивающий настил под другие виды напольного покрытия: линолеум, ламинат, плитка, паркет и т.д.

Схема пирога межэтажного перекрытия

Совет. Пространство под полом должно проветриваться, поэтому между ним и слоем шумоизоляции необходимо оставить вентиляционный зазор.

Отделка перекрытия снизу может осуществляться любыми потолочными материалами – вагонкой, гипсокартоном, панелями. Но иногда балки оставляют открытыми, если этого требует стиль интерьера. В этом случае на них сверху настилают черновой пол, а затем укладывают все остальные слои.

Деревянное межэтажное перекрытие газобетонного дома с открытыми балками

Цокольные

Технология устройства перекрытия над неотапливаемым подвалом мало отличается от уже описанной.

Но имеет свои важные особенности:

• Пристальное внимание уделяется антисептированию всех деревянных элементов, которые могут пострадать от идущей снизу сырости и конденсата.
• Слой теплоизоляции должен быть достаточным для поддержания в жилых помещениях комфортной температуры. Его толщина зависит от климатических условий и температуры в цокольном этаже.
• Под утеплитель необходимо уложить гидроизоляционную пленку, чтобы не допустить проникновение в него из подвала влаги, снижающей теплоизоляционные свойства материала.

Устройство гидроизоляции

• Сверху утеплитель закрывают пароизоляцией, чтобы предотвратить образование в нем конденсата, возникающего из-за разницы температур в холодном подвале и теплой комнате.

Устройство пароизоляции

Для справки. Чтобы не допустить увлажнения утеплителя, его всегда изолируют гидроизоляционными материалами с холодной стороны и пароизоляционными – с теплой.

Чердачные

Как вы уже поняли, при устройстве своими руками чердачного перекрытия гидро- и пароизоляция тоже нужны, но располагаются они иначе: первая над утеплителем, вторая под ним.

Схема устройства чердачного перекрытия

Ещё одно отличие заключается в том, что на чердаке нет нужды устраивать сплошное напольное покрытие, если он не используется в качестве хозяйственного помещения. Достаточно уложить на балки доски или устроить трапы на случай ревизии элементов кровли.

Слой утеплителя также должен быть достаточно толстым, дабы теплый воздух из жилых помещений не покидал их через перекрытия.

Заключение

О том, как правильно монтировать балки на газобетонные стены, расскажет видео в этой статье. Это основной этап, от которого зависит дальнейшая благополучная эксплуатация такого важного конструктивного элемента, как деревянное перекрытие в доме из газобетона.

Деревянные перекрытия в доме из газобетона — АлтайСтройМаш

Малый вес, небольшая цена материала и простой монтаж – главные особенности деревянных перекрытий в доме из газобетона. В сравнении с монолитными ЖБИ или стальным металлопрокатом балки из натуральной древесины имеют массу преимуществ.

Преимущества деревянных перекрытий

Железобетонные плиты слишком тяжелые для хрупких стен из газоблоков и требуют использования вспомогательной крановой техники. Стальной прокат дорогой и имеет высокую теплопроводность. Преимущество деревянных перекрытий в отсутствии всех этих недостатков при достаточной прочности и долговечности.

Деревянные перекрытия в доме из газобетона обладают массой других особенностей:

• Минимальная нагрузка на несущие стены из газобетонных блоков. Это важно в зданиях из двух и более этажей.
• Простота и быстрота монтажа. Балки из цельной древесины можно установить даже своими руками без применения грузоподъемной техники и лебедок.
• Стоимость деревянных брусьев ощутимо ниже железобетонных и стальных аналогов.
• Теплоизоляция. Натуральный массив древесины – отличный теплоизоляционный материал. Установив деревянные перекрытия в доме из газобетона, в умеренном климате можно не использовать дополнительных утеплителей.

Дерево – натуральный материал, который имеет свои недостатки. Оно подвержено горению, гниению, заражению грибками и прочими паразитами. Чтобы избежать таких негативных особенностей, рекомендуется обрабатывать балки специальными антисептическими и противопожарными составами. Не менее важно покрывать несущие деревянные балки  материалами, препятствующими пересыханию дерева.

Расчет деревянных балок перекрытия

Рассчитать общую нагрузку на брусья и стены из газоблоков достаточно сложно, поэтому инженерами берется усредненный показатель суммарного предельного веса 400 кг/м². Этот предел прочности включает в себя максимально допустимую массу самих строительных конструкций и всех предметов, расположенных на полу верхнего этажа.

Расчет деревянных балок перекрытия выполняется на основании двух параметров: длины пролета и шага установки.

Пролеты более шести метров нуждаются в дополнительной опоре, поскольку дерево при такой длине провисает под своим весом и может не выдержать нагрузки.

Устройство деревянного перекрытия в доме из газобетона

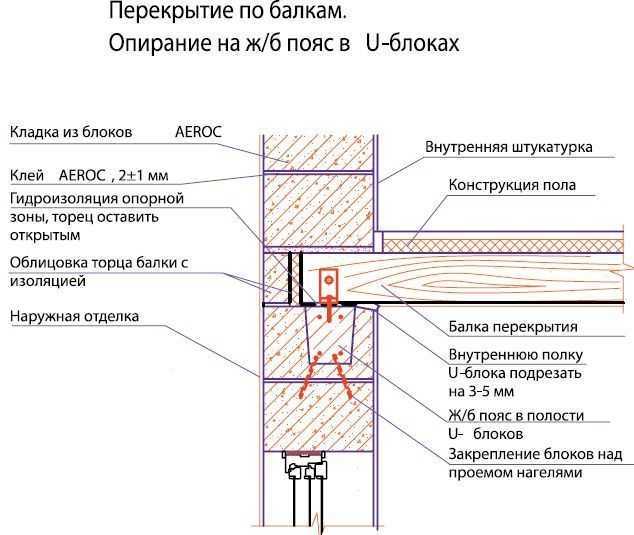

Газобетонные блоки – сравнительно хрупкий стройматериал. Он плохо работает с точечными нагрузками, такими как балки из древесины. Чтобы избежать разрушения, необходимо создавать армирующий пояс, равномерно распределяющий нагрузку. Он формируется одним из двух способов:

• традиционная заливка бетона в опалубку с армирующей сеткой непосредственно на возводимой стене,
• использование U-образных газоблоков.

Второй способ более простой, потому что не нужно использовать вспомогательные материалы и сваривать арматуру. Газобетонные блоки U-образного сечения выкладываются в ряд, как и остальные газоблоки. В образовавшийся внутренний канал заливается бетонная смесь, которая и формирует армопояс. Концы балок должны быть обмотаны рубероидом и заходить в стену на 12-15 см.
