Устройство плоской кровли – технология и конструкция (фото и видео)

Минимизация затрат и наращивание скорости выполнения работ давно стали актуальными тенденциями в сфере строительства. Бешеный темп жизни и производственных процессов заставляет застройщиков выбирать те конструкции, которые позволяют сдать проект как можно быстрее, дешевле. Поэтому для многоэтажных жилых домов типовой застройки, промышленных объектов, зданий офисов все чаще выбирают плоскую кровлю на основе рулонных гидроизоляционных материалов.

Содержание статьи

• 1 Эксплуатационные характеристики и преимущества
• 2 Устройство плоской кровли
• 3 Виды по характеру использования
  • 3.1 Простая эксплуатируемая кровля
  • 3.2 Инверсионная эксплуатируемая кровля
  • 3.3 Зеленая кровля
  • 3.4 Вентилируемая кровля
• 4 Видео-инструкция

Плоская кровля, пришедшая на смену затейливым конструкциям двухскатной, трехскатной и вальмовой крыш, совершенно утилитарна. Ее кровельный пирог защищает здание от проникновения влаги и поддерживает оптимальный температурный режим внутри.

Технология применение современных кровельных рулонных материалов и способов монтажа гарантируют высочайший уровень гидроизоляции и термоизоляции. В каких условиях и для каких конструкции уместна плоская кровля, мы расскажем в этой статье.

Эксплуатационные характеристики и преимущества

Название «плоская» имеет фигуральное значение, ведь хоть такой плоский кровельный пирог не имеет скатов, небольшой уклон в нем все же существует. Ведь, совершенно плоские, ровные конструкции не даст талым водам и дождю стекать в отведенные места.

Без хотя бы маленького уклона 2-3 градуса, излишняя влага скапливается на крыше, образует лужи, провоцирует появление протечек. В отличии от других разновидностей, технология монтажа плоской кровли из рулонных материалов обладает следующими достоинствами:

• Экономичность. Сравнивая расходы на строительство даже самой простой двухскатной конструкции и плоской, очевидно, что скатные варианты проигрывают в вопросе сбережения материальных средств. На этой статье затрат можно сэкономить до половины денег, заложенных в смете на возведение кровли благодаря использованию недорогих рулонных материалов.
• Скорость и простота монтажа. Ввиду отсутствия необходимости в стропильной системе, работы по настилу плоской кровли выполняются очень быстро, не смотря на их значительную площадь, требующую перекрытия. К тому же работники, выполняющие установку, могут не иметь высокой квалификации.
• Высокая степень защиты от ветра и атмосферных осадков. Особенно этот пункт важен для строительства высотных зданий. Представьте себе небоскреб с двухскатной крышей, всплывшая в воображении картинка, наверняка вызовет смех. Но, не беря в расчет внешний облик такой крыши, установка ее невозможно по причине небезопасности. Чем выше перекрываемые конструкции, тем сильнее на него ветровая нагрузка, тем более пологая должна быть их кровля.
• Рациональное использование пространства. Плоский многослойный пирог эксплуатируемой крышипозволяет компенсировать всю ту площадь, которую заняло здание. Так как на ней можно обустроить парковку, бассейн, зону отдыха, кафе, даже сад или установить солнечные батареи. В то время, как в мегаполисах не хватает жизненного пространства, каждый квадратный метр доступной площади нужно использовать максимально эффективно.

Устройство плоской кровли

Конструкцию в виде слоев рулонных материалов называют кровельным пирогом. Этот пирог состоит из прослоек трех типов:

1. Основание. В зависимости от способа использования крыши, в этой роли выступает либо бетонные плиты, либо листы профилированного металла. Главная цель этого слоя придать жесткость конструкции. Так как одна из особенностей плоской кровли, то, что ее можно использовать не только для временного нахождения людей, но даже для парковки автомобилей или обустройства бассейна.
2. Стяжка-разуклонка. Ее задача задать уклон поверхности крыши, чтобы по нему талая и дождевая вода канализировались в водосточные воронки. Для этого используют бетонную смесь или цементно-песчаный раствор. В строящихся крышах советуют закладывать уклон 2-3 градуса, в восстанавливаемых или ремонтируемых – 1 градус.
3. Гидроизоляция. Слой, предотвращающий проникновение влаги в кровельный пирог плоской крыши. Для его изготовления используют битумные, полимерные и битумно-полимерные рулонные материалы.

Важно! Характер использования вносит коррективы в строение кровельного пирога, добавляют специальные слои, но основание, стяжка-разуклонка и рулонные материалы гидроизоляции присутствуют в устройстве плоской кровле любого типа.

Виды по характеру использования

Конструкции плоской кровли в зависимости от того, как ею будут пользоваться, значительно отличается. Выделяют следующие типы:

1. Неэксплуатируемая. Данный вариант не подразумевает постоянного использования крыши. Это не означает, что на нее нельзя подниматься – по ней передвигаются для осуществления текущего ремонта, прочистки ливневки, но при этом соблюдают меры предосторожности. Так как основание крыши, выполненное из профилированного металла, выдерживает большой вес и деформируется. Такая конструкция дешевле, легче, чем эксплуатируемая, ее используют в частном строительстве, для перекрытия зданий малой площади.

   Неэксплуатируемая

2. Эксплуатируемая. Эксплуатируемая крыша такого типа позволяет не только постоянно подниматься, но и разместить там многофункциональные сооружения. На ней может быть оборудована зеленая зона с газоном и небольшими грядками, зона отдыха, терраса, кафе, даже бассейн или парковка. Однако запланировать их размещении на крыше нужно на этапе проектирования. Ведь устройство плоской кровли, которая будет эксплуатироваться, подразумевает наличие надежного основание, в роли которого чаще всего выступают бетонные плиты, пустотельные или сплошные. Их разделяют на обычные, инверсионные, вентилируемые, зеленые, о их особенностях мы расскажем дальше.

   Эксплуатируемая

Простая эксплуатируемая кровля

Кровельный пирог эксплуатируемой плоской кровли

Если проект здания предусматривает монтаж эксплуатируемой плоской кровли, составляется чертеж, отражающий последовательность слоев пирога. Обычно их располагают в следующем порядке:

1. Железобетонное основание;
2. Бетонная стяжка-разуклонка;
3. Гидроизоляционная пленка или мембрана в виде рулонного материала;
4. Дренажная металлическая решетка;
5. Термоизоляционный материал;
6. Песчано-цементный раствор;
7. Террасное покрытие.

В качестве термоизоляции используют экструдированный пенополистерол или минеральную вату в виде твердых плит. Чаще всего покрывают эксплуатируемую плоскую кровлю тротуарной плиткой, предназначенной для дорожек и парковок.

Основной минус этого способа обустройства то, что утеплитель располагается довольно близко к поверхности, отчего может деформироваться, проседать, намокать, ввиду чего теряет боле 50% своих торфоизолирующих свойств.

Инверсионная эксплуатируемая кровля

До изобретения мембранных эластичных материалов, у простой эксплуатируемой крыши строители отмечали существенный недостаток – быстрый износ гидроизоляционного слоя, который выполняли из рулонных производных битума на основе картона.

Так как он находился в верхней части пирога, его состояние быстро ухудшается за счет воздействия перепадов температуры, уф-лучей, механических повреждений. Выходом из этого положения стало изобретение инверсионной плоской кровли, расположение слоев которой отличается.

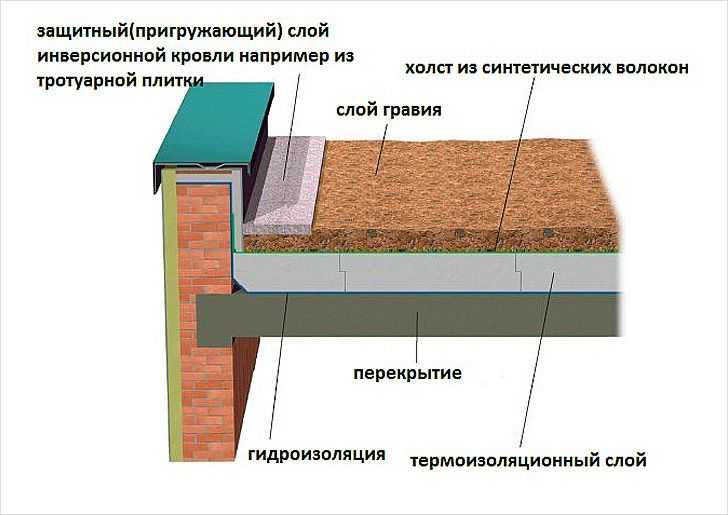

Инверсионная плоская кровля

Она выглядит будто кто-то перевернул кровельный пирог крыши вверх дном. На бетонные плиты укладывают гидроизоляцию из рулонных материалов, битумный или битумно-полимерный материал.

После этого следует слой влагостойкого утеплителя, идеально подходит экструдированный пенополистирол, покрытый геотекстилем. Верхний слой, необходимый для защиты, изготавливают, засыпая гравий. Такая технология и размещение рулонных материалов имеет три плюса:

• Надежно укрытый в толще кровельного пирога гидроизоляционный слой крыши служит дольше, так как не подвергается внешним воздействиям.
• На утеплителе, расположенном в верхней части кровли не образуется конденсат, он не намокает, сохраняет высокие термоизоляционные качества 20-25 лет.
• Близко к поверхности плит термоизолирующего слоя, позволяет легко осуществлять их замену и ремонт кровли.

Зеленая кровля

Этот вид эксплуатируемой кровли превращает верх здания в цветущий оазис, с газонами, цветниками или небольшими грядками с кухонной зеленью и овощами. В условиях высокой загазованности городов, зеленая кровля не только украшение, но средство их оздоровления и релаксации.

Зеленая эксплуатируемая кровля

Особенность этого типа кровли в том, что поверх утеплителя, настилают слой геотекстилем для удержания почвенного слоя и собственно саму землю, которую впоследствии засеивают злаковой газонной смесью. Важно подобрать качественную, надежную гидроизоляцию и влагостойкий утеплитель, к примеру, пенополистерол.

Вентилируемая кровля

Изобретение вентилируемой кровли решает проблемы накапливания влаги в толще кровельного пирога. Проникает туда она различными путями: оседает в виде конденсата на утеплителе, скапливается в бетонной стяжке, остается в слоях старой кровли. Дышащая крыша дает излишкам воды выход – аэраторы, устанавливаемый из расчета 1 штука на 50 кв. м.

Вентилируемая кровля

Преимущества вентилируемых крыш:

1. Для монтажа не требуется снятие предыдущего кровельного покрытия.
2. Аэраторы гарантируют эффективное испарение влаги, а новый слой стяжки-разуклонки эффективно канализирует ее по системе водостока.
3. Способ, применения которого возможно как при ремонте, так и при первичном монтаже кровли

Плоские кровли разных типов открывает множество возможностей для реализации смелых дизайн-проектов. Это будущее домостроения,современная технология бережного использования свободного пространства,ведь обустройство на крышах теплиц, садов, размещение солнечных панелей сделает жизнь городских жителей удобнее и комфортней.

Видео-инструкция

100+ фото [Лучшие дома с плоской кровлей]

Содержание

1. Достоинства плоской кровли частного дома
2. Кровельный пирог плоской крыши в разрезе: особенности устройства плоской кровли
3. Особенности монтажа

Во время строительства частного дома возникает один из важных вопросов перед будущим собственников жилья – какой тип крыши выбрать? На данный момент архитектурные решения имеют множество вариантов, в каждом из которых есть свои достоинства и недостатки, особенности обустройства и монтажа. Еще не так давно плоская крыша использовалась только для промышленных и многоквартирных сооружений, сейчас же модные тенденции немного изменились, а использование плоской крыши для строительства частного дома стало не только модной, но и очень популярной идеей.

Если задаться вопросом, что собой представляет плоская кровля, то ответ очень простой – это многослойное покрытие, укладываемая на основание под минимальным углом наклона (до 8 градусов). Визуально узнать такую конструкцию крыши не сложно, ведь она почти горизонтальная. Однако многих интересует, в чем заключаются ее достоинства, как ее правильно обустроить и что нужно для монтажа. Обо всем этом по порядку.

Достоинства плоской кровли частного дома

Из-за стереотипов, что плоская крыша используется только для промышленных и общественных построек многие, считают ее не особо привлекательной и даже скучной. Еще не так давно она практически не использовалась в частном домостроительстве, особенно это касается территории России. Однако на данный момент картина немного изменилась, и плоская конструкция используется все чаще.

Причины такого явления заключаются в следующих преимуществах плоской крыши:

• На поверхности крыши легко установить техническое оборудование (системы вентиляции и кондиционирования). Стоит отметить, что не только монтаж простой, но и обслуживание, так как добраться по горизонтальной поверхности до оборудования не составит никакого труда. Также на поверхности крыши можно обустроить зону отдыха, соорудить газон, теплицу или огород. Некоторые богатые собственники современных домов обустраивают на крыше дома даже вертолетную площадку для посадки своего транспорта.
• Отсутствие стропильной системы. Исходя из этого, выплывает еще пара достоинств – снижение себестоимости крыши и простота сооружения. Специалисты считают, что при должном подходе и наборе необходимых инструментов построить плоскую крышу сможет даже владелец дома.

Как итог можно не только сэкономить, но и сделать это с пользой, так как полезная площадь постройки увеличивается, что особо важно в случае, если земельный участок не очень большой. В целом же на поверхности плоской кровли можно разместить что угодно, начиная от газона и заканчивая теннисным кортом, солнечными панелями или вертолетной площадкой.

Кровельный пирог плоской крыши в разрезе: особенности устройства плоской кровли

Стоит отметить, что конструкция плоской крыши не имеет особых сложностей, однако имеет свои нюансы и тонкости. Рассмотрим структуру кровельного пирога плоской кровли:

• Плита перекрытия – основа для создания крыши.
• Выравнивающий слой или стяжка – заливается с созданием небольшого угла наклона. Цель создания минимального наклона – сток дождевой и талой воды. Если плоскость будет горизонтальной, то это будет ошибкой монтажа, повлекшей за собой постоянные протечки и разрушение кровли.
• Пароизоляционный слой – защита кровельного пространства и утеплителя от влаги, поступающей от плиты перекрытия. Также пароизоляция убирает избыток влаги от утеплителя и служит в качестве помощника для обмена влаги и ее циркуляции.
• Теплоизоляционный слой – утеплитель, в качестве которого можно использовать керамзит, базальтовую или минеральную вату, пенополистирол и т.д. Последние два варианта наиболее практичны и популярны в частном домостроении.
• Гидроизоляционный слой – над утеплителем укладывается пленка или наплавляется мастика, которая будет защищать кровельное пространство от влаги и возможных протечек. Если крыша не будет активно эксплуатироваться, то можно обойтись классической пленочной гидроизоляцией, если же здесь будет эксплуатируемая кровля, то и гидроизоляция должна быть качественной, укладываться в несколько слоев.
• Цементная стяжка с армированием, толщина которой должна составлять не менее 5 сантиметров. Данное покрытие считается финишным, ведь после него крыша готова к использованию.

При этом стоит отметить, что толщина и количество слоев может отличаться, в зависимости от степени эксплуатации кровли. Например, если в виде утеплителя используется керамзитная крошка, то использование верхней стяжки не обязательно, достаточно 4-5 слоев гидроизоляции. Однако специалисты уверяют, что лучше не экономить, а сразу делать крышу максимально качественной и надежной, так как неизвестно, как будет эксплуатироваться плоская крыша со временем. Именно поэтому наличие верхней стяжки практически обязательно.

Особенности монтажа

Для создания плоской крыши необходимо выполнить укладку всех, указанных ранее слоев в правильном порядке. Стоит отметить, что здесь нет сложностей и справиться можно своими силами, однако необходимо учитывать ряд нюансов на каждом из этапов.

Особенности монтажа:

• Разуклонка – сложности нет, но нужно задать правильный угол, который должен составлять порядка 2-4 градусов. При этом важно, чтобы поверхность была максимально ровной, так как при таком угле наличие ям недопустимо.
• Пароизоляция. Если по периметру крыши есть парапет (а он есть почти всегда), то на него необходимо укладывать пароизоляционный слой внахлест (15-20 сантиметров).
• Теплоизоляция. Лучше всего для утепления использовать базальтовые плиты, но они не особо дешевые, поэтому можно использовать строительную хитрость. Укладку утеплителя производят в два слоя разной плотности, а для монтажа можно использовать клей.
• Гидроизоляция. Лучше всего использовать поливинилхлоридную мембрану – она хоть и не дешевая, но долго служит, имеет небольшой вес и простой монтаж.
• Стяжка – декоративный слой плоской крыши. Альтернативное решение – «зеленая крыша» или использование еврорубероида.

Все, что вам нужно знать

Потребность в крыше заставила мужчину найти дом. Следовательно, хорошая крыша является первым и наиболее приоритетным для любого дома. В настоящее время крыша делает гораздо больше, чем просто служит самой основной цели защиты дома и его жителей от внешних элементов. Его основной целью является предоставление убежища в вашем доме. Крыша защищает ваш дом от стихийных бедствий, таких как ветер, жара, дождь, снег и т. д.
Существуют различные типы крыш, такие как двускатная крыша, двускатная крыша, наклонная крыша и т. д. Поэтому очень важно выбрать правильный тип крыши.
В основном популярны два разных типа крыш: плоская крыша и наклонная крыша. Для ломаной крыши мы уже написали подробную статью. Здесь мы предоставили некоторую основную информацию о строительстве плоской крыши.
Мы также написали статью с базовой информацией о односкатной и двускатной крыше.
Давайте рассмотрим основы строительства плоской крыши.

Плоская крыша является одним из наиболее распространенных типов крыш. Крыша, имеющая почти плоскую поверхность, то есть угол наклона к горизонтали менее 10º, называется плоской крышей. Он также популярен в качестве террасной крыши. Дом с плоской крышей становится все более популярным благодаря своему простому приятному внешнему виду и множеству вариантов использования. Конструкция плоской крыши настолько проста, что ее можно использовать для различных целей, таких как празднование семейных праздников, сады на крыше, сушилки, игровые площадки, запуск воздушных змеев, вечерняя прогулка и т. д.

Преимущества плоской крыши

• Конструкция плоской крыши проще, чем другие типы крыш.
• Обеспечивает лучшее освещение, вентиляцию и красивый внешний вид дома, соответствующего экономичности.
• Плоская крыша обладает хорошими изоляционными свойствами. В жарком климате не пропускает жару в дневное время, а в холодном климате не пропускает холод.
• Конструкция дома с плоской крышей такова, что для нее требуется меньшая площадь кровельного материала, чем для скатной крыши, и, следовательно, она экономична.
• В конструкции с плоской крышей обе стороны плоские, поэтому нет необходимости в подвесном потолке.
• Плоской крышей можно легко покрыть здание любого горизонтального размера.
• В многоэтажных домах или квартирах плоская крыша является единственным выбором, так как на террасе расположены напорные баки для воды, ТВ-антенна и другие коммуникации.
• В конструкции дома с плоской крышей можно легко приступить к строительству верхнего этажа, когда возникает необходимость в верхнем этаже. В то время как то же самое нельзя сделать в случае с наклонной крышей.
• Строительство плоской крыши имеет высокую начальную стоимость, но строительство и обслуживание плоской крыши проще, чем других типов крыш.
• Конструкция плоской крыши очень проста, поэтому при необходимости с такой крышей можно сделать любой ремонт.
• Плоская терраса может быть использована для различных фестивалей, общественных собраний, мероприятий и т. д., например, для празднования воздушных змеев, дня рождения, прогулок, посиделок на холи и т. д., а также для сушки круп или бобовых, одежды и т. д.

Недостатки плоской крыши

• Строительство дома с плоской крышей непригодно для мест с сильными дождями и сильным снегопадом.
• Трудно найти и устранить течь в плоской крыше или террасной крыше.
• Собственный вес плоской кровли больше, поэтому размеры колонн, балок, фундамента и других элементов конструкции тяжелые.
• Подвержен резким перепадам температуры, особенно в тропиках, из-за чего на поверхности образуются трещины. Эти трещины могут впоследствии привести к проникновению воды, протечкам или сырости, если их вовремя не устранить.

Есть и другие причины трещин в вашем доме, о которых мы написали подробную статью.

Различные типы плоских крыш

01. Кровля из железобетона или крыша из армированной кирпичной плиты

Крыша из железобетона является одним из наиболее широко используемых типов плоских крыш в жилых домах. Крыша из железобетона устроена так же, как и полы из железобетона, за исключением того, что они должны быть защищены от погодных условий. Этот тип крыши более надежен по сравнению с другими типами плоских крыш.

02. Сборная бетонная крыша

Как следует из названия, сборная бетонная крыша изготавливается на заводе, а затем устанавливается на месте. На сегодняшний день это самый популярный вид плоской кровли. Это экономит время и требует меньше труда.

03. Крыша с двускатной аркой

Крыша с двускатной аркой была очень распространена и популярна в северной Индии. Этот тип плоской крыши герметичен и способен противостоять ударам и вибрациям. Однако из-за волнистой нижней поверхности и утомительной конструкции он стал непопулярным и теперь используется очень редко.

04. Глиняная крыша для террасы

Глиняная кровля для террасы подходит для мест с меньшим количеством осадков. Чаще всего это принято в сельской местности. Терраса выложена белоземельной грязью, содержащей большое количество солей натрия. Глиняная крыша террасы может быть выполнена как из черепицы, так и из деревянных досок. Он обеспечивал хорошую теплоизоляцию и, следовательно, сохранял прохладу в доме. Мы уже писали подробную информацию о глиняной террасной крыше в нашей недавней статье.

05. Мадрас Терраса Крыша

Крыша террасы Madras также известна как кирпичная или композитная крыша. При строительстве крыши террасы в Мадрасе кирпич является основным материалом, образующим террасу, и при ее строительстве используются различные материалы, такие как кирпичная кладка, балки из тикового дерева, бетон и т. Д. Он широко используется на юге Индии.

Поверхностный дренаж плоской крыши

Небольшой уклон на плоской крыше необходим для того, чтобы дождевая вода стекала в водосточный желоб или во избежание образования луж. Там, где нет уклона или обрыва или очень пологий уклон, дождевая вода может не стекать с крыши. Хорошая гидроизоляция и достаточная высота парапета необходимы для предотвращения протечек и обеспечения безопасности соответственно.
Обеспечить достаточное освещение (электроэнергию) на террасе, а также воду для периодической уборки. Как видите, у плоской кровли есть множество преимуществ и недостатков. Итак, убедитесь, подходит ли конструкция плоской крыши для вашего дома или нет в соответствии с вашими требованиями.
