Подвижность бетонной смеси это: Подвижность бетонной смеси по маркам с таблицей, способы определения

Содержание

что такое подвижность бетонной смеси?

Различные строительные работы по бетонированию требуют использование материала с разными качествами, одно из которых — подвижность. При укладке бетона в опалубку, важно, чтобы смесь как можно лучше заполнила пустоты, проникая во все щели и труднодоступные места. От этого зависит надежность и долговечность конструкции.

В статье мы поговорим о том, как определять подвижность, как она классифицируется и почему важно не затягивать с бетонированием, если смесь уже ждет в миксере.

Определение подвижности бетонной смеси

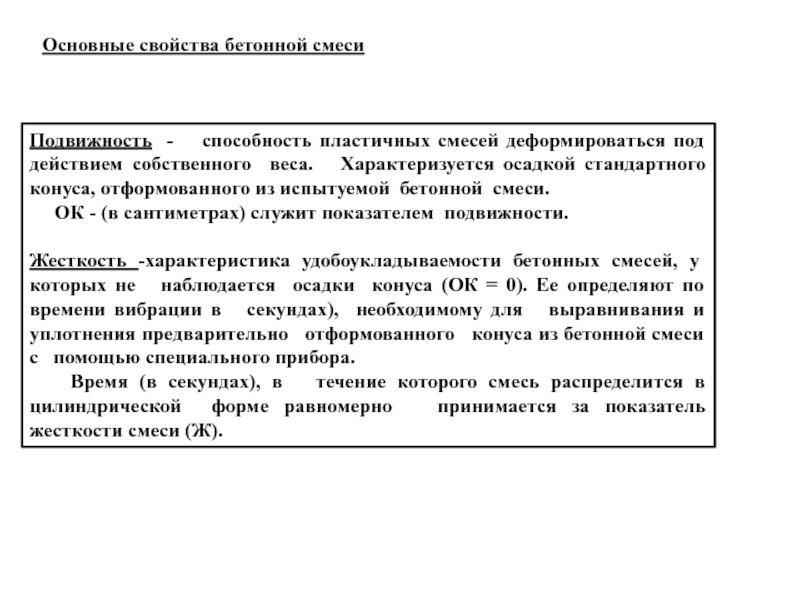

Подвижность бетонной смеси — это ее способность растекаться за счет собственного веса. Характеристика зависит от количества воды и правильности технологии. При замешивании раствора всегда нужно точно соблюдать рецептуру в зависимости от марки и назначения смеси.

Весовое соотношение компонентов:

1 часть цемента;

4 части щебня;

2 части песка;

½ части воды.

Подвижность бетонной смеси регламентируется ГОСТом 10181.1-8. В документе содержится определение термина, представлены требования к методам измерения, способы измерения удобоукладываемости.

На подвижность бетонной смеси влияют:

марка цемента;
плотностью цементного теста;
соотношение воды, цемента и наполнителя;
размер и форма песка и щебня;
чистота материалов;
качество и количество присадок;
условия заливки в опалубку на объекте.

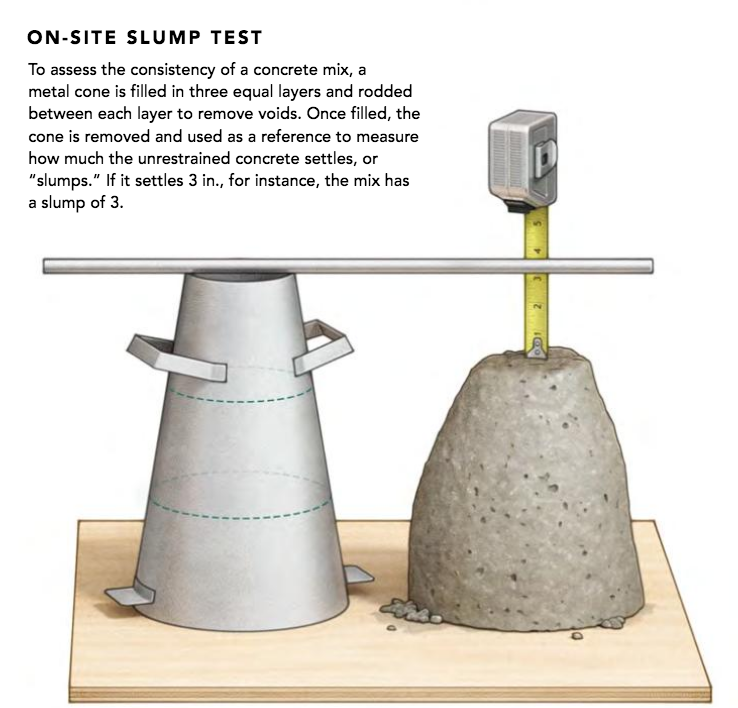

Конус для определения подвижности бетона — прибор, который позволяет определить удобоукладываемость даже при самостоятельном замешивании. Его высота — 30 см, диаметр нижней окружности — 20 см, верхней — 10 см.

Порядок действий:

Поставьте конус на плоскую поверхность большей окружностью вниз.
Налейте 1/3 раствора.
Проколите 10 раз гладкой штыковкой, чтобы уплотнить и убрать воздух.
Проделайте шаги 2–3 еще 2 раза.
Аккуратно снимите конус и поставьте рядом с отформованной смесью.
Определите осадку, измерив высоту бетонного конуса линейкой.

В зависимости от разницы длины металлического конуса и отформованной смеси, определяется удобоукладываемость. Чем она больше, тем более подвижный бетон.

Если в растворах используется щебень 0,5–4 см, испытания проводят с помощью вискозиметра. Для этого:

сформируйте раствор с помощью конуса, как описано выше;
поставьте конус на вибростол;
вставьте сверху штатив с делениями, на который наденьте металлический диск;
включите виброплиту и секундомер и засеките время, когда масса опустится до определенной отметки;
умножьте полученную величину времени на коэффициент 0,45 — это и будет подвижностью состава.

В чем измеряется подвижность бетонной смеси

Подвижность бетонной смеси определяется производителем и обозначается в виде буквы «П» с цифрой. Единица измерения — сантиметр.

Таблица подвижности бетонной смеси

Подвижность	П1	П2	П3	П4	П5
Осадка конуса, см	1–4	5–9	10–15	16–20	21 и более

П1 — осадка раствора до 4 см. Состав с таким свойством практически не содержит воды, поэтому называется сухим. Его использование ограничивается изготовлением монолитных лестниц и ступеней.
П2 — осадка до 9 см. Марка относится к полусухому типу и используется для возведения фундаментов, плит перекрытий с небольшим количеством арматуры.
П3 — осадка до 15 см. Это наиболее распространенный вариант бетона для большинства внутренних и внешних строительных работ.
П4 — осадка до 20 см. Подходит для заливки монолитных конструкций с узкими полостями. Ускоряет время бетонирования.
П5 — осадка до 25 см. Используется для заливки элементов со сложными формами. Не подходит для объемных конструкций, так как его долговечность меньше по сравнению с другими марками.

Добавки в бетон для повышения пластичности

Пластичность бетона можно улучшить с помощью пластифицирующих добавок, которые:

снижают норму цемента для его приготовления на 10–15%;
уменьшают риск образования усадочных трещин и пустот;
облегчают перемешивание и распределение компонентов;
улучшают адгезию с армированными деталями;
повышают срок годности готового раствора;
увеличивают морозостойкость.

Благодаря ним раствор лучше растекается без увеличения количества воды, у него повышается плотность и прочность до 25%, он становится более однородным. Если работы проводятся в мороз, пластификаторы позволяют раствору дольше не замерзать и сохранять текучесть в течение 6 часов.

Суперпластификаторы — пластификаторы с усиленными свойствами, которые увеличивают подвижность бетона для фундамента в 6–7 раз.

Смесь с такими характеристиками нужна для изготовления монолитных густоармированных сооружений, стяжек с высокими нагрузками, гидротехнических сооружений, стеновых панелей, плит перекрытий, ремонтных и кладочных растворов.

Итак, удобоукладываемость бетона — важнейшее свойство, которое облегчает работу и влияет на качество готовой конструкции. Марку подвижности обычно указывают на предприятии, но можно определить и прямо на стройплощадке. Чтобы материал заполнил опалубку как можно лучше, а фундамент или ЖБИ были прочнее, всегда используйте подходящую марку. Если нужно улучшить удобоукладываемость, используйте добавки, но только в рекомендуемой дозе.

Подвижность бетона — описание, виды, факторы влияющие на подвижность

Назад ко всем статьям

14.05.2020

Большинство людей считают, что главной характеристикой бетона является его прочность. Однако специалисты кроме прочности смеси обращают ещё внимание на его подвижность.

Это свойство раствора равномерно заполнять все ёмкости и формы под действием своей массы. По-другому эту характеристику можно назвать – удобоукладываемость. При больших объёмах производства очень важно учитывать этот параметр.

Определение подвижности

Для определения подвижности бетона применяются разные методы. Наиболее популярный – это проверка конуса осадки бетона. Его популярность вызвана простотой выполнения работы, без потребности использовать измерительные приборы.

Нужно найти конус из листовой стали стандартного размера. Размеры могут изменяться в зависимости от размера фракции. Внутреннюю поверхность конуса увлажняют, а бетонную смесь заливают в фигуру тремя слоями с широкой стороны. При этом нужно делать послойную утрамбовку раствора с помощью арматуры по 10 раз на слой. Выпирающие излишки раствора нужно срезать шпателем.

Затем конус переворачивают, снимают и устанавливают рядом с образовавшейся бетонной фигурой. Далее замеряют высоту бетонного конуса и сравнивают с высотой металлической фигуры. Полученная разница высот и есть значение подвижности.

Эти операции нужно проводить 2 раза. После чего находят среднее значение двух результатов, которое будет более точным.

Виды подвижности

При одинаковом значении высот бетона с фигурой – раствор причисляют к категории жёстких, маркируя буквой «Ж». Они редко используются, так как работать с ними очень трудно из-за высокой жёсткости.

При получении разницы высот в 1-5 см, бетон получается малоподвижным. Значения 6-14 см – определяют марку пластичного бетона. При больших значениях разницы высот бетон называют «литая масса». Его применяют только в определенных условиях для специальных конструкций.

Как показывает практика, густота бетонного раствора напрямую влияет на прочность сооружения. Поэтому опираясь на подвижность бетона нужно знать, для чего он будет использоваться и в каких условиях заливаться. Другими словами – под каждую заливку выбирается своя жёсткость смеси.

Факторы, влияющие на подвижность

Степень удобоукладываемости бетонной смеси зависит от следующих факторов.

Значение объёма воды. Является главным фактором, влияющим на консистенцию раствора. Чем больше воды – тем меньше жёсткость.

Объём цементного теста. Чем выше будет его значение – тем более жидкой будет консистенция, и как следствие выше удобоукладываемость. Если добавить в цементное тесто заполнители, тогда подвижность будет уменьшаться. Чем больше состав заполнителей – тем меньше подвижность.

Марка цемента. Растворы, в которых в качестве связывающего вещества используется пуццолановый портландцемент, имеют значительную осадку конуса, по сравнению со смесями на обычном портландцементе.

Важным фактором изменения удобоукладываемости бетона – является соотношение объемов песка с щебнем. Если их добавлять, не соблюдая установленные нормы и нарушая пропорции, можно получить бетон с низкими показателями удобоукладываемости.

Увеличение зернистости наполнителей. С их увеличением можно получить смесь более жидкую. А вот применение глины не желательно, она может снизить показатели подвижности.

CIVL 1101 — Часть 8

Есть два набора критериев, которые мы должны учитывать при изготовлении бетона; 1) Долгосрочный
требования к затвердевшему бетону, такие как прочность, долговечность и объемная стабильность, 2)
Краткосрочные требования, такие как работоспособность. Однако эти два требования не
обязательно дополняющие. В этой главе рассматриваются только краткосрочные требования. За
Чтобы свежий бетон был приемлемым, он должен:

Легко смешивается и транспортируется.
Быть однородным в пределах данной партии и между партиями.
Быть такой консистенции, чтобы полностью заполнять формы, для которых он был разработан.
Обладают способностью к уплотнению без чрезмерных потерь энергии.
Не разделять при укладке и консолидации.
Имеют хорошие отделочные характеристики.

Удобообрабатываемость

Все вышеперечисленные характеристики описывают множество различных аспектов поведения бетона.
Термин работоспособность используется для обозначения всех упомянутых качеств. Работоспособность часто
определяется с точки зрения количества механической энергии или работы, необходимой для полного уплотнения
бетон без расслоения. Это важно, так как конечная прочность зависит от
уплотнение.

Понятие вязкости является мерой того, как материал ведет себя под нагрузкой. Для
Ньютоновская жидкость, соотношение может быть записано как:

где t напряжение сдвига, n
вязкость, а D — скорость сдвига или градиент скорости.

Для очень разбавленной взвеси твердых веществ в жидкости это соотношение справедливо.
Однако для больших объемов взвешенных твердых частиц, таких как бетон, ньютоновская модель не работает.
не работа. Бетон имеет начальную прочность на сдвиг, которую необходимо превысить, прежде чем он будет
поток. Этот тип поведения описывается моделью Бингама:

, где t 0 — предел текучести
напряжение, n – пластическая вязкость.

Третий тип вязкости называется тиксотропным, при котором кажущаяся вязкость
уменьшается с напряжением сдвига. Бетон будет проявлять тиксотропные характеристики.

Факторы, влияющие
Удобоукладываемость

Содержание воды
Микса — Это самый важный факт или управляющий работоспособностью
конкретный. Группа частиц требует определенного количества воды. Вода впитывается на
поверхности частиц, в объемах между частицами, и обеспечивает
«смазка», помогающая частицам легче проходить друг мимо друга.
Следовательно, более мелкие частицы, необходимые для пластического поведения, требуют большего количества воды. Немного
побочными эффектами повышенного содержания воды являются потеря прочности и возможная сегрегация.
Влияние
Пропорции смеси заполнителей — Увеличение доли заполнителей по сравнению с
цемент снижает удобоукладываемость бетона. Кроме того, любые дополнительные штрафы
требуется больше цемента в смеси. «Перешлифованная» смесь будет проницаемой и менее
экономичный. Бетон с недостатком мелких частиц будет трудно отделывать и склонен к
сегрегация.
Совокупность
Свойства — Соотношение крупного и мелкого заполнителя не единственный фактор, влияющий на
работоспособность. Важны градация и размер частиц песка. Форма и текстура
совокупность также повлияет на работоспособность. Частицы сферической формы не будут иметь
проблемы взаимодействия, связанные с более угловатыми частицами. Кроме того, сферические формы имеют
низкое соотношение поверхность/объем, поэтому для покрытия каждой частицы потребуется меньше цемента
и многое другое будет доступно для улучшения удобоукладываемости бетона. Совокупность
который пористый, будет поглощать больше воды, оставляя меньше для обеспечения удобоукладываемости. это
Важно различать общее содержание воды, которое включает поглощенную воду, и
свободная вода, которая доступна для улучшения работоспособности.
Время и
Температура — Как правило, повышение температуры приводит к увеличению
скорость гидратации и испарения. Оба этих эффекта приводят к потере работоспособности.
Потеря
Работоспособность — Работоспособность будет снижаться со временем из-за нескольких факторов;
продолжающаяся медленная гидратация C 3 S и C 3 A
в период покоя потери воды за счет испарения и поглощения увеличиваются
взаимодействие частиц за счет образования продуктов гидратации на поверхности частиц.
Потеря удобоукладываемости измеряется как «потеря осадки» со временем.
Цемент
Характеристики — Характеристики цемента менее важны, чем заполнители
свойства при определении работоспособности. Однако повышенная тонкость быстротвердеющих
цемента приведет к быстрой гидратации и увеличению потребности в воде, оба из которых
снизить работоспособность.
Добавки
— Как правило, все воздухововлекающие, водоредуцирующие и замедляющие схватывание добавки
улучшить работоспособность. Однако некоторые химические добавки по-разному реагируют с цементом.
и заполнителей и может привести к снижению работоспособности.

Расслоение и кровотечение

Разделение относится к разделению компонентов свежего
бетон, что приводит к неоднородной смеси. Это можно рассматривать как разделение грубых
заполнителя из строительного раствора, вызванного либо оседанием тяжелого заполнителя на
дно или отделение заполнителя от смеси из-за неправильной укладки. Немного
Факторами, усиливающими сегрегацию, являются:

Больший максимальный размер частиц (25 мм) и доля более крупных частиц.
Большой удельный вес крупного заполнителя.
Уменьшение количества мелких частиц.
Форма и текстура частиц.
Водоцементное отношение.

Хорошие методы обращения и размещения являются наиболее важными для предотвращения сегрегации.

Кровотечение определяется как появление воды на поверхности
бетон после его затвердевания, но до его схватывания. Поскольку вода для затворения является
самый легкий компонент бетона, это особая форма сегрегации. Кровотечение
как правило, это результат оседания заполнителей в смеси и выделения воды для смешивания.
Небольшое кровотечение является нормальным для хорошего бетона.

Однако, если кровотечение становится слишком локальным, образуются каналы, что приводит к
«кратеры». Верхние слои станут слишком насыщенными цементом с высоким водоцементным отношением.
образуя слабую пористую структуру. Соль может кристаллизоваться на поверхности, что повлияет на
склеивание дополнительными подъемами бетона. Это образование всегда следует удалять
чистка и мытье поверхности. Кроме того, под крупными заполнителями могут образовываться водяные карманы.
арматурные стержни, уменьшающие сцепление. Кровотечение может быть уменьшено:

Повышение тонкости цемента.
Увеличение скорости гидратации.
С использованием воздухововлекающих добавок.
Уменьшение содержания воды.

Измерение
Удобоукладываемость

Удобоукладываемость, термин, применяемый ко многим свойствам бетона, может быть адекватно измерен с помощью
три характеристики:

Совместимость, легкость уплотнения бетона и удаления воздушных пустот.
Мобильность, легкость, с которой бетон может затекать в формы и вокруг арматуры.
Стабильность, способность бетона оставаться стабильным и однородным во время обработки и
вибрация без чрезмерной сегрегации.

За прошедшие годы были разработаны различные эмпирические измерения работоспособности.
Ни один из этих тестов не измеряет работоспособность с точки зрения фундаментальных свойств
конкретный. Однако были разработаны следующие тесты:

Субъективный
Оценка — Самый старый способ измерения работоспособности, основанный на суждениях и
опыт инженера. К сожалению, разные люди видят вещи, в данном случае
бетон по-разному.
Испытание на осадку
— Старейший и наиболее широко используемый тест для определения работоспособности. Устройство пустое
конусообразная форма. Форма заполняется в три слоя каждого объема. Каждый слой прошит
стальным стержнем 16 мм 25 раз. Затем форму поднимают, и изменение высоты
бетона измеряется относительно формы. Тест на спад является мерой
сопротивление бетона течению под действием собственного веса.
Существует три классификации спада; «истинный» осадок, сдвиговый осадок и
коллапс спад. Истинный спад – это общее снижение массы тела без какой-либо
расставание. Резкий сдвиг указывает на отсутствие сцепления, имеет тенденцию возникать в жестких смесях. Этот
Тип результата подразумевает, что бетон не подходит для укладки. Свернуть спад
обычно указывает на очень влажную смесь. При разных свойствах заполнителей или смесей одни и те же
Осадка может быть измерена для очень разных бетонов.
Уплотнение
Испытание . Прочность бетона пропорциональна его относительной плотности. Тест на
коэффициент уплотнения был разработан в 1947 году. Он предполагает сброс объема
бетона из одного бункера в другой и измерение объема бетона в конечном
бункера до полностью уплотненного объема. Этот тест трудно провести в полевых условиях и
нецелесообразно для больших заполнителей (более 1 дюйма).
Проверка потока —
Измеряет способность бетона течь под действием вибрации и предоставляет информацию о ее
склонность к разделению. Доступен ряд тестов, но ни один из них не распознается
ASTM. Однако иногда используется тест таблицы потоков, описанный для потоков строительного раствора.
Переформовка
Тест — Разработан для измерения работы, необходимой для того, чтобы бетон не только растекался.
но и соответствовать новой форме.
- Вебе Тест
  — Отливается стандартный осадочный конус, снимается литейная форма и сверху на него помещается прозрачный диск.
  конус. Затем образец вибрируют до тех пор, пока диск полностью не покроется раствором.
  время, необходимое для этого, называется временем Вебе.
- Падение Таулоу
  Таблица — Аналогичен тесту Вебе, за исключением того, что бетонный цилиндр переформовывается на
  скиньте стол. Подсчитывается количество капель для достижения этой переформовки.
- Проникновение
  Испытание . Мера проникновения индентора в бетон. Только
  Испытание на проникновение шарика Келли включено в стандарты ASTM. Проникновение мяча Келли
  тест измеряет проникновение 30-фунтовой полусферы в свежий бетон. Этот тест может быть
  выполняются на бетоне в багги, открытом грузовике или в форме, если они не слишком узкие. Это
  можно сравнить с испытанием на осадку для измерения консистенции бетона.

Сводка

Все тесты являются эмпирическими и не основаны на каких-либо фундаментальных конкретных свойствах.
Ни один из тестов не подходит для любого бетона. Они могут давать аналогичные результаты для довольно
разные бетоны.
Их основная польза заключается в обеспечении контроля качества данной бетонной смеси.

Укладка бетона

Схватывание определяется как начало жесткости свежего бетона. Закалка – это
развитие полезной и измеримой силы; схватывание предшествует закалке. Оба
постепенные изменения, контролируемые гидратацией. Свежий бетон потеряет измеримую осадку до
начальное схватывание и измеримая прочность будут достигнуты после окончательного схватывания.

Схватывание контролируется гидратацией C 3 S. Период
хорошей работоспособности – в период покоя (стадия 2). Исходный набор соответствует
начало 3 стадии, период быстрой гидратации. Финальный сет — это середина этого
фаза разгона. Быстрое повышение температуры связано с 3-й стадией гидратации,
с максимальной ставкой на финальном наборе.

Если большое количество эттрингита быстро образуется из C 3 А
гидратация, время схватывания будет сокращено. Цементы с высоким содержанием C 3 A,
такие как расширяющиеся или регулируемые цементы, полностью контролируются эттрингитом
формирование.

Ненормальное поведение настроек

Ложный набор
— Раннее затвердевание бетона, текучесть может быть восстановлена повторным перемешиванием. В принципе, это
результат гидратации обезвоженного гипса, который образует жесткие кристаллы. Потому что есть
этих кристаллов мало и они слабые, матрицу можно разрушить повторным перемешиванием.
Ускоренная гидратация C 3 А вызывает быстрое развитие
эттрингит и ложный набор.
Набор вспышек
— Увеличение жесткости бетона из-за быстрого образования больших количеств C 3 A
продукты гидратации, которые не могут быть возвращены в жидкое состояние при перемешивании. Это
как правило, больше не является проблемой после введения гипса для контроля C 3 A
увлажнение. Однако некоторые примеси увеличивают C 3 А
гидратация и вспышка могут быть проблемой.

Испытания свежего бетона

Они позволяют оценить последующее поведение затвердевшего бетона.
Изменения свойств свежего бетона означают, что меняется бетонная смесь, поэтому
что при необходимости можно предпринять какие-то действия.

Бетон представляет собой композитный материал, изготовленный из цемента, заполнителя, воды и добавок.
Варьирование этих компонентов как по качеству, так и по количеству напрямую влияет на
полученная смесь. При отборе проб свежего бетона для испытаний важно
из разных мест или нескольких точек во время выгрузки бетона. Образцы
не должны были контактировать с формами или земляным полотном, и сбор должен производиться таким образом
что разделения не происходит.

Время
Параметр — Тест на проникновение, используемый для регулирования времени смешивания и
транзит, измеряет эффективность различных добавок, контролирующих завязь, и помогает планировать
отделочные операции. Испытание проводят на растворной фракции, количестве бетона
проходя через сито № 4, бетон стержнями попадает в контейнер.
Содержание воздуха
— Эти тесты измеряют общее содержание воздуха, захваченный воздух плюс захваченный воздух, выраженные
в пересчете на объем бетона.
- Гравиметрический
  Метод . Сравнивает вес бетона, содержащего воздух, с расчетным весом бетона.
  безвоздушный бетон.
- Объемный
  Метод . Сравнивает объем свежего бетона, содержащего воздух, с объемом
  тот же бетон после удаления воздуха путем перемешивания бетона под водой.
  Трудно измерить в полевых условиях и требует больших физических усилий.
- Давление
  Метод — Наиболее распространенный полевой метод измерения содержания воздуха. Сравнивает изменение
  в объеме бетона при заданном давлении. Это изменение объема вызвано полностью
  сжатием воздуха в бетоне, как в цементе, так и в заполнителе.

*** Все эти тесты не дают информации о расстоянии между пустотами. Они только
измерить общее содержание воздуха в бетоне.

Удельный вес и производительность

Вес единицы свежего бетона можно определить путем взвешивания известного объема. Это
обычно выполняется непосредственно перед определением содержания воздуха, поскольку известен объем
конкретный. Объем партии бетона можно определить из следующих
отношения:

где w — масса компонентов бетона, в т.ч.
вода. Выход бетонной смеси можно определить из:

где w цемент вес
цемент для данной смеси.

Экспресс-анализ свежих
Бетон

Существует ряд тестов, которые отделяют компоненты свежего бетона от тестовых
для различных свойств смеси; однако ни один из них еще не принят ASTM. Есть некоторые
испытаний, не требующих разделения компонентов бетона:

Термический
Проводимость — Увеличение количества воды замедляет повышение температуры.
Емкость
Испытание — Более высокое содержание воды увеличивает диэлектрическую проницаемость.
Электрика
Сопротивление — Электрическое сопротивление свежего бетона обратно пропорционально
к содержанию воды.
Ядерная
Методы — Рентгеновские, гамма-лучи и нейтронно-активационный анализ могут быть использованы для
измерить содержание цемента и воды.

Этот веб-сайт был первоначально разработан
Чарльз Кэмп за его
Гражданский класс 1101.

Этот
сайт поддерживается
Департамент гражданского
Инжиниринг в
Университет Мемфиса.

Ваш
комментарии и вопросы более чем приветствуются.

Различия между удобоукладываемостью и консистенцией бетона

Admin

Привет друзья, добро пожаловать
к Гражданскому Союзному Гьяну. Консистенция и удобоукладываемость бетона часто
путают одно с другим. Таким образом, мы объяснили разницу в
консистенция и удобоукладываемость цемента здесь. Прочитав эту статью, вы
сможет легко узнать различий между удобоукладываемость и консистенция цемента . Во-первых, мы знаем, что такое последовательность и работоспособность
конкретный.

Технологичность
Бетон — это степень легкости, которая указывает, насколько легко бетонная смесь может быть
перемещены и помещены в рамки, консолидированы и закончены без каких-либо
сегрегация.

Какова консистенция бетона?

Консистенция
бетон – степень влажности бетона. Ценность постоянства
бетон показывает, насколько влажным является бетон.

АКИ
(Американский институт бетона) определяют консистенцию бетона следующим образом:

«Консистенция — это
относительная подвижность или способность свежезамешанного бетона или раствора течь».

Что такое пластическая консистенция бетонных смесей?

Пластичная консистенция
бетона указывает на состояние, при котором приложенное напряжение приведет к
постоянная деформация без разрыва. Пластичная смесь обладает сцеплением
и не крошится. Течет вяло и без расслоения.

Работоспособность
Бетон относится к легкости траления или перемещения свежезамешанного бетона.
внутри формы, чтобы избежать пустот. Это текучее свойство.

Консистенция
бетон относится к однородности свежесмешанного бетона, даже
распределение цемента и наполнителей, таких как гравий.

Другими словами:-

Работоспособность – это
способность бетона, которая относится к тому, насколько легко можно смешивать бетон,
транспортируется, укладывается, уплотняется и отделывается с минимальной потерей однородности.

Согласованность
относительная подвижность или способность свежезамешанного бетона к текучести. Он охватывает
весь диапазон от самых сухих до самых влажных возможных смесей.

Короче говоря; последовательность
это состав и ингредиенты, а обрабатываемость — это простота использования.

Факты об удобоукладываемости бетона:-

Удобоукладываемость бетона
бетон не является неотъемлемым свойством. Потому что это зависит от таких факторов, как
условия заливки бетона, способ перемещения бетона,
спрессован и закончен.

Нажмите здесь
узнать больше о факторах, влияющих на удобоукладываемость бетона.

Например,
относительно сухая бетонная смесь достаточно удобна в строительстве больших
структуру с помощью роликового уплотнителя. Но он недостаточно работоспособен, если он
предназначен для использования в более тонких конструкциях, таких как балка, колонна, тонкая стена. Что
То есть бетоны одинаковой консистенции могут различаться по удобоукладываемости.

Часто говорят, что
увеличение количества воды повышает удобоукладываемость бетона. Однако,
Это не всегда правда. Увеличение количества воды или степени влажности
не всегда повышает обрабатываемость материала. Если вода повышена
тогда больше шансов расслоения бетона. Если бетон
сегрегированные, то это означает, что крупные заполнители отделены от мелких
агрегаты. В этом случае, поскольку крупные заполнители оседают, то трудно
для перемещения и размещения бетона в каркасе. И, таким образом, работоспособность
бетона будет меньше.

Другими словами,
удобоукладываемость бетона снижается из-за сегрегации. Помимо воды,
удобоукладываемость свежего бетона также зависит от размера, расстояния между армирующими и
соотношение крупных и мелких заполнителей.

Есть разные
испытания для измерения удобоукладываемости бетона. Например, тест на резкое падение измеряет
Тест на удобоукладываемость и коэффициент уплотнения измеряет компактную способность
бетонная смесь.

Читайте также: Испытание бетона на коэффициент уплотнения | Процедура | Лабораторный отчет | Список оборудования

Читайте также:
Удобоукладываемость бетона по испытанию на осадку | Процедура | Лабораторный отчет | Список оборудования

Факты о консистенции бетона:-

Консистенция бетона
бетон не может измерить удобоукладываемость, но он может указать на
удобоукладываемость бетона.
