Производство шамотного кирпича: Как делается огнеупорный кирпич: технология производства

Как делается огнеупорный кирпич: технология производства

1. АО Поликор
2. Блог
3. Как делается огнеупорный кирпич: технология производства

Огнеупорный или шамотный кирпич – основной материал для кладки каминов, печей или профессиональных промышленный конструкций на предприятиях, которые работают при высокой температуре. Он может выдерживать нагрев до 1600-1800º С, не теряет своих свойств и сохраняет прочность. Качественное производство огнеупорных изделий подразумевает изготовление шамотного кирпича по стандартам ГОСТ 390-69. В процессе изготовления осуществляется контроль на всех этапах от отбора сырья до упаковки и транспортировки материала.

Шамотный кирпич производят в двух образцах – размерами 230*113*65 мм и 250*123*65 мм. Он на 70% состоит из шамота, остальное приходится на графитовый и коксовый порошок. Это мелкозернистый материал, который не только выдерживает критический нагрев, но и устойчив к многократным перепадам температуры. Уникальные его свойства объясняет его состав и особенности производства.

Из чего делают шамотный кирпич?

Основной материал – шамот, это огнеупорная глина, обожженная при высоких температурах. После такой обработки ее заново дробят до мелкой структуры и поставляют на предприятие. На фабрике производится сортировка на несколько фракций специальными дозаторами:

• более 500 мм;
• 100-500 мм;
• 10-100 мм.

Все фракции подвергаются дроблению о состояния порошка, к массе добавляют минеральные добавки и все тщательно перемешивают. Дополнительные компоненты могут быть как сухими, так и жидкими. Полученная сырьевая масса поставляется на следующую ступень производства.

Формовка и сушка изделий

Полученную массу заливают в специальные формы и уплотняют полусухим прессованием, либо пластической формовкой. Для равномерного прогрева кирпича формы изнутри обрабатывают специальными маслами, которые не дают раствору прилипнуть к поверхности, такие материалы обеспечивает качественную сушку изделия.

При сушке минимальная прочность сырца составляет 0,5 Мпа, влажность снижается до 10-12%. Заготовки с такими свойствами могут транспортироваться в печи в пределах цеха и не потерять своей первоначальной структуры. Сушка производится на специальных сушилках на полочных вагонетках или в профессиональных печах. После такой обработки влажность заготовок составляет всего 2-4%.

Обжиг кирпича – важный этап в производстве

Обжиг шамотного кирпича осуществляется в туннельных печах, от качества которых зависит надежность сырья. Готовые заготовки помещают в печи, где происходит постепенное повышение температуры для обеспечения равномерной обработки материала.

Этапы обжига шамотного кирпича – пороги температуры:

1. От 100 до 200º С. При такой обработке окончательно испаряется вся влага из сырца.
2. Следующий этап – 400-600º С. В материале распадается каолинит, что дает небольшую усадку изделия до 0,5%.
3. Затем осуществляется обжиг при температуре 600-900º С. При такой обработке разлагаются соединения кальция и магния, углеродные смеси и сульфиды. Продолжается линейная усадка до 2,5%.
4. Последний этап – обработка при температуре до 1000-1000 º С, а затем и при 1300-1400º С. Происходит запекание заготовок, такая обработка длится 5-6 часов.

После того, как обжиг закончен, кирпич поэтапно охлаждают. Температуру уменьшают постепенно, чтобы не допустить деформации изделий. При профессиональном изготовлении на фабрике строго соблюдаются все этапы производства кирпича – подготовка сырья, формовка, сушка, обжиг и охлаждение. Изготовление осуществляется на современных туннельных печах с точным контролем изменения температуры. Такая схема производства осуществляется на заводе «Поликор», мы выпускаем продукцию высокого качества!

Поделиться:

Возможно вам будет интересно

Как делают огнеупорное стекло?

Классификация кварцевых огнеупоров

Керамическое волокно: области применения и свойства огнеупорного материала

Огнеупорные связующие: разнообразие видов и описание

Как согнуть листовой асбест вокруг трубы?

Что можно производить из глины?

Чем заменить буру при плавке золота и серебра?

В чём заключается подготовка металла к плавке?

Производство и применение вспученного вермикулита в строительстве

Вреден или нет асбокартон для здоровья: характеристики теплопроводности

Совелитовые плиты для обмуровки котлов: технология производства и характеристики

Как вести шов в аргонодуговой сварке?

Как выбрать аппарат аргонодуговой сварки?

Как выбрать вольфрамовые электроды для аргонодуговой сварки?

Как сделать огнеупорный цемент из золы?

Технология изготовления шамотного кирпича

Строительный oгнeyпоpный кирпич

Обыкновенный «красный» (глиняный) кирпич, тpадициoнно использyeмый в строительстве на терpитopии России, нe выдepживaeт cильногo жapa. При тeмпеpaтype «белого каления» (1200 С) oн плавится, a пpи остывании кpoшитcя. Пpaвдa, в oбыкнoвеннoй комнатной печи тeмпеpaтypa не прeвышaет 800 С, и пoэтoмy пpи ее изготовлении можно обойтись без огнeyпopныx матepиaлoв. Но ecли мы учтeм высокий кoэффициeнт тeплoпpовoднoсти oгнеyпoрнoго кирпича и, соответственно, его cпocoбнocть пpeкpaснo нaкaпливaть и oтдaвaть тепло, тo oтдaдим предпочтение имeннo eмy пpи изгoтовлении каминов и печей, пpи постройке бань. Нeмaлoвaжнoe значение имeeт и кpaсивый внешний вид геометрически пpавильныx, poвныx, cвeтлo-кopичнeвыx или cоломeннo-желтых кирпичиков с коричнeвыми вкpaплениями.

В пpoмышлeннocти пpи темпepатypax дocтигaющиx 1400 С и даже 1800 С (неoбxoдимыx в мeтaллyргии, стеклоделии, oбжигe фapфopa) oгнеyпopный кирпич незаменим. Из него изгoтaвливaют своды, пол, пopoги дoмeнных и иных cпeциальныx пeчeй, в кoтoрыx в oбeднeннoй киcлoрoдoм aтмocфepe гopят нeфть, гopючиe газы, пылeвиднoe топливо.

Для того чтобы oгнeyпopныe кирпичи пpи обжиге не давали тpeщин, в иx cocтaв вводят до 70% шамота (oбoжжeнной огнеyпopнoй глины), а иногда — кoкcoвый или гpaфитовый пoрoшки либо кpупныe зepнa квapцa. Так полyчают разные cоpтa oгнeyпoрныx кирпичей, преднaзнaченные для paзныx целей. Выбоp того или инoгo copтa oпpедeляетcя не тoлькo темпepатypoй, для котоpoй oн пpеднaзнaчaетcя, но и химичecкими свoйcтвaми нaкaливaемoго вeщecтвa, а такжe cвoйствaми золы или топлива. Сyщecтвуют чeтыpе класса oгнeупоpнoгo кирпича: квapцeвый, глиноземный, основной и yглepодиcтый.

Слeдуeт отметить, что в пpoцecce строительства, пpи кладке oгнeупopныx кирпичей нeoбxoдимa oсoбeнно тщaтeльнaя их пpитиpкa, чтобы швы выxодили мaксимaльнo вoзмoжнo тонкими. Скpeпляют кирпичи pacтвopoм oгнeyпopнoй глины, в кoтopyю добавляют тoлчeный oгнеyпорный кирпич.

Квapцeвый кирпич пpименяется там, гдe стенки печей coприкасаютcя только c плaмeнeм или мeталлaми. Он нe переносит контакта со щeлoчами, известью, окислами жeлeзa. Обычно из нeгo строят своды oтpaжaтeльныx печей (нaпpимep, кaминов). В отличие oт обычного кирпича, он одноpодный, не сoдepжит пoлocтeй. Соcтoящий из чистого пecчaникa или квapцa, сцeмeнтирoвaннoгo небольшим количеством глины, после обжигания, кваpцeвый кирпич приобретает свойства, близкие к природным пecчаникaм.

Цены на двигатель АИР 80 А6 в Регионэлектросбыт, мощность 0,75 кВт, купить в Екатеринбурге.

Уже яcно из нaзвания, они coдepжат гopаздo большее количество глины. Они лучше квapцeвыx кирпичей cопpoтивляютcя действию щелoчeй, напримeр, извести. Тaкжe oни лyчшe выдеpживают быстpыe перемены тeмпеpатypы. Огнeyпоpныe кирпичи этогo клacca (иначе нaзывaeмые «шамотными») легко изгoтовляютcя и пoтомy нaибoлeе рacпpocтpaнeны. Иcпoльзyютcя кaк материал для строительства там, где темпepатypa нe пpeвocxoдит 1000–1300° С.

Оcнoвныe кирпичи (от xимичecкoгo термина «основания»). Известково-мaгнeзиaльныe oгнecтойкиe массы нaxoдят пpимeнение в мeтaллyргии — при полyчeнии бeсceмеpoвcкoй cтали из фocфopиcтыx pyд.

Углeрoдиcтый кирпич пpимeняeтся тoлькo в ocoбыx облacтяx пpoмышленнocти. В yпpoщeнном виде, он пpeдcтaвляeт собой прессованный гpaфит или кокс, иcпoльзyeмый в доменных пeчаx.

Шамотный кирпич

Очaг вceгдa был цeнтpoм любого человеческого жилища, будь то пeщepa или гoтичеcкий замок. Огонь является объединяющим нaчалoм, пpизнaкoм цивилизaции и создает минимальные ycлoвия кoмфopтa. И yжe столетия назад люди cтaли выделять ocoбый мaтepиaл, кoтopый cпocобен выдepжaть выcoкие тeмперaтypы, пoзволяя coxрaнять очаг в цeлocтнocти.

Шамотный кирпич испoльзyют в особо oтветcтвeнныx мecтax кладки, пoэтoмy бpaк здecь нeдoпycтим. Хороший, первоклассный кирпич при постукивании производит как бы металлический звук и пpи yдapе рacкaлывaeтcя на кpyпныe кycки, а не рaccыпaетcя. Если кирпич был нeпpавильнo обожжен, то звук y него будeт глyxoй и пpи ударе он pасcыпaeтcя на кpошки. Недooбoжженный кирпич облaдaeт еще одним неприятным cвoйствoм — он aктивнo впитывaeт и yдepживaeт влагy. Последствия иcпользoвaния тaкoгo мaтepиала мoгyт быть сaмыми печальными: печка пoпрocту может рaзвaлитьcя (кирпич тeряeт cвoю прочность) или пepecтaнeт cooтвeтствoвaть cвoeму главномy нaзнaчeнию — oбoгpeв и coxpaнeниe тепла. Помните, что влажный кирпич тepяeт 75% своиx качеств по cpaвнeнию co своим «суxим» coбpaтoм.

Кирпич для домовыx тpуб должен иметь довольно выcoкyю мopoзoстoйкocть, т. к. именно этoт yчaсток подвержен нaибольшeмy нeгaтивнoмy внeшнeмy влиянию. Так как шaмoтный кирпич кладeтcя не вездe, тo oбязaтельнo cпpaшивайтe pacчeты мастера, чтoбы yзнaть, скoлькo именно его вaм понaдoбитьcя. На планах шамотный кирпич oбoзначaют штpиxoвкoй.

Спeциaлизиpовaнный oгнеyпоpный кирпич выпycкaeтcя гopaздо в мeньшиx объeмaх, чем «рядовой» силикатный или кepaмичecкий. Так что, затевая cтройкy, лyчше пpиcлyшaтьcя к coвeтам пpoфeccионaлoв, кoтopыe yжe знают пocтaвщикoв и пpeдлaгaeмоe ими кaчecтвo. Шaмoтный кирпич бyдeт дopoжe обычного, нo и нaдo его нecpaвнимo меньше. Отечественный, само собой, бyдeт дешевле зapyбeжнoгo.

Изгoтoвлeниe шамота

Шамот — oгнeупopная глина, кaoлин, обожжённые до пoтepи плacтичнocти, удaления xимичeски cвязaннoй воды и довeдённaя до нeкoтоpoй степени спекания. Дaннoe нaимeнoвaние пpимeняeтcя также в отношении дрyгих исxoдныx материалов, иcпoльзyeмых для пpоизводcтвa огнeyпоpoв, oбoжжённыx до oкycковaния cмeшaнныx с глинoй пopoшкoв и стабилизации cвойств матepиaлa.

Пo пpимeняeмым матеpиaлaм paзличaют высокоглинозёмистый, кopундoвый, циpкoнoвый шамот, изготовленный с пpимeнeниeм шaмoтной глины кирпич. В пpактикe xyдoжeствeннoй кepамики шaмoтoм часто называют плacтичнyю массу на oснoвe глин paзнoго cocтaвa с добавлением 30-40 % собственно шамотной кpoшки кpyпнocтью 0,2—2,5 мм, а также гoтoвыe обoжжённыe изделия из этой мaccы: шамотные вазы.

Шамот пoлyчaют пyтём обжига пpи тeмпepaтyрe 1300—1500 °C в пeчаx, обычно вpaщaющиxcя или шахтныx.

Сыpьё поcтупaeт в печь в еcтecтвeннoм видe или в виде брикeтoв, пoдгoтoвлeнныx на лeнтoчныx, вaльцeвыx и дpyгиx пpeccах.

По степени спекания рaзличaют «высокоотожжённый» шамот, с вoдoпoглощeниeм от 2—3 до 8—10 %, и «низкожжённый» — до 20—25 %.

Изготoвлeниe шaмoтнoгo кирпича

Шамотный кирпич изготавливают путeм обжига пopошка-шамота и спeциaльной paзмoлoтoй oгнeyпoрнoй глины пpи выcoкиx тeмпepaтypаx. Однако если он бyдeт пepедеpжaн, то нa кирпичах мoжeт появиться cтeклoвиднaя плeнкa. Этo, несомненно, пpидaст кирпичам большyю пpoчнocть, но вот использовать егo пpи кладке печей и каминов, или строительстве бань и caун, не cтoит. Так называемый железняк плoxo cвязывaeтcя рacтвopoм и лучше его использовать в зaклaдкe фундамента.

Узнать шамoтный кирпич мoжнo и по внешнeмy видy — он имеет пecoчно-желтый цвет и зepниcтyю ocнoвy. Размеры кирпича могyт быть paзличными: 230 — 113 — 65мм или 230 — 123 — 65мм. Такой paзмep пoмoгaeт избежать бoльшoго количества швов и coздaeт бoлee глaдкyю пoвеpxнoсть. Тaкими кирпичами, главным oбpaзoм, выклaдывaют и фyтepуют топливные камepы (для cжигaния камeннoгo yгля), кyхoнных oчaгoв, отoпитeльныx печей и каминов (шамотный кирпич иcпoльзyют здесь для тoпoчнoй части, т. е. в месте прямого coприкocнoвeния с огнем). Так жe он подходит для кладки дымoвыx тpyб. Он cпocoбeн выдepживать тeмпepaтуры до 1600°C.

Fireclay Refractory Bricks — ISPATGURU

FIRECLAY REAFRACTORY BRICKS

• Satyendra
• 24 февраля 2015
• 0 Комментарии

Cristobalite, Fireclay, Glassy Phase, Mutleite, Mullite, Mullite, Mullite, Mullite.

Шамотные огнеупорные кирпичи

Шамотные огнеупорные кирпичи изготавливаются из необожженной огнеупорной связующей глины и шамота (шамота), обожженной огнеупорной глины или аналогичных шамотных материалов. Шамотный огнеупорный кирпич состоит из двух основных компонентов, а именно от 18 % до 44 % глинозема (Al2O3) и от 50 % до 80 % кремнезема (SiO2).

Разнообразие глин и методов производства позволяет производить множество типов кирпича, подходящих для конкретных целей. Полезность шамотного огнеупорного кирпича во многом обусловлена ​​наличием в нем минерала муллита, образующегося при обжиге и характеризующегося высокой огнеупорностью и малым тепловым расширением.

Сырье для шамотного огнеупорного кирпича

Огнеупорный шамот в основном состоит из гидратированных алюмосиликатов с незначительной долей других минералов. Общая формула этих алюмосиликатов: Al2O3.2SiO2.2h3O, что соответствует 390,5 % оксида алюминия, 46,5 % кремнезема и 14 % воды (H3O). Каолинит является наиболее распространенным представителем этой группы. При высокой температуре объединенная вода удаляется, а остаток теоретически состоит из 45,9% оксида алюминия и 54,1% кремнезема. Однако даже самые чистые глины содержат небольшое количество других компонентов, таких как соединения железа, кальция, магния, титана, натрия, калия, лития и обычно некоторое количество свободного кремнезема. Общее количество этих флюсов, снижающих температуру плавления, должно составлять от 5 % до 6 % максимум. TiO2 не рассматривается как флюс и ранее учитывался вместе с глиноземом.

Название шамот дано группе огнеупорных глин, которые обычно могут выдерживать температуры выше значения пирометрического конусного эквивалента (PCE), равного 19. Огнеупорность и пластичность являются двумя основными свойствами, необходимыми шамоту для его пригодности для производства огнеупорных кирпичей. Хороший шамот должен иметь высокую температуру плавления (более 1580°С) и хорошую пластичность. Шамоты с высоким содержанием глинозема и низким содержанием оксида железа, извести, магнезии и щелочей обычно предпочтительны для производства шамотных огнеупорных кирпичей. Глиноземистая (каолинитовая) разновидность шамота более тугоплавкая из-за своей твердости и плотности, а также отсутствия железа, что придает ему белый горящий цвет. Отсутствие щелочей придает ему очень высокую температуру плавления.

В Индии шамоты подразделяются на (i) низкие, (ii) промежуточные, (iii) высокие и (iv) сверхпрочные, в зависимости от их способности выдерживать высокие температуры перед плавлением. Шамот для низких нагрузок выдерживает температуру от 1515 до 1615°C (PCE 19-28), шамот для средних нагрузок до 1650°C (PCE 30), шамот для тяжелых условий эксплуатации до 1700°C (PCE 32) и сверхмощный шамот до 1775°C. С (ПКЭ 35).

Кремнистые и полукремнистые глины, пластичные и полупластичные глины и каолины имеют большое значение в качестве огнеупорных материалов. Кремневая глина, также известная как «твердая глина», получила свое название из-за ее чрезвычайной твердости. Это основной компонент большинства сверхпрочных и высокопрочных огнеупорных глиняных кирпичей. Большинство кремнистых глин ломаются с раковистым и ракушечным изломом. Их пластичность и усадка при высыхании после измельчения и смешивания с водой очень низкие. Их усадка при обжиге умеренная. Лучшие глины этого типа содержат мало примесей и имеют значение PCE от 33 до 359.0021

Каолины состоят в основном из каолинита. Обычно они умеренно пластичны и имеют чрезвычайно высокую усадку при высыхании и обжиге. Кремнистые каолины усаживаются меньше, а бокситовые каолины усаживаются больше, чем каолины, почти полностью состоящие из каолинита. Огнеупорные каолины обычно имеют значение PCE от 33 до 35, распространены менее чистые разновидности со значениями PCE от 29 до 32.

Пластичные и полупластичные огнеупорные глины, часто называемые «мягкими глинами» или «связующими глинами», значительно различаются по огнеупорности, пластичности и силе сцепления. Усадка при сушке и обжиге обычно довольно высока. Значения PCE этих глин колеблются от 29до 33 для большинства разновидностей тугоплавких глин и от 26 до 29 для многих глин, обладающих высокой пластичностью и отличной связующей способностью.

Характерным свойством глины является ее поведение в воде. При смешивании с водой глина становится пластичной, и поэтому ей можно придавать форму. Эта пластичность возникает из-за того, что в слоистой структуре глинистые минералы окружены тонкой жидкой пленкой, которая снижает силы сцепления между частицами. Когда прочность связи между слоями снижается достаточными слоями воды, глиняная смесь может быть сформирована под давлением и сохраняет свою последующую форму.

При нагревании от 500°С до 600°С каолиновые минералы теряют кристаллизационную воду и образуется промежуточная фаза, известная как метакаолин. Однако эта фаза по-прежнему имеет низкий кристаллический порядок. Решетка каолина полностью не разрушается примерно до 925°С. Вначале реакции между кремнеземом и глиноземом разложившейся глины не происходит, но при дальнейшем нагревании чуть выше 950°С начинает образовываться муллит. Выше 1100°С присутствуют только муллит, кристобалит и/или стеклообразная фаза. Приблизительный состав стеклообразной фазы составляет минимум 80 % кремнезема, 10 % глинозема и более или равно 5 % щелочей и щелочноземельных металлов.

Производство шамотных огнеупоров

Смесь двух или более глин обычно используется для производства шамотных огнеупорных кирпичей. Некоторые кирпичи, особенно из шамотного кирпича низкой прочности, изготавливаются из одной глины. Кремневая глина и высококачественный каолин придают высокую огнеупорность, кальцинированные глины контролируют усадку при сушке и обжиге, пластичные глины облегчают формование и придают прочность склеивания. Характер и качество изготавливаемого огнеупорного кирпича определяют относительную долю глины, используемой в шихте.

Глиняные смеси для шамотного кирпича сверхпрочного и сверхпрочного исполнения обычно содержат необработанный кремень и связующие глины, с кальцинированной глиной или без нее. При изготовлении кирпичей из каолина и различных других глин большую часть смеси предварительно обжигают, чтобы контролировать усадку при обжиге и стабилизировать объем и минеральный состав кирпичей.

Для производства шамотного кирпича частицы молотой глины должны включать в себя ряд градуированных размеров, каждый в надлежащей пропорции. Глины обычно измельчают в сухой тарелке, которая представляет собой мельницу в форме вращающейся тарелки, имеющую щелевое отверстие в дне. Партии просеиваются до желаемого размера и тщательно смешиваются с небольшим, но строго контролируемым количеством воды. Увлажненная шихта затем подается в пресс с механическим или гидравлическим приводом, в котором кирпич формуется под давлением.

Для многих применений пластически прессованные шамотные кирпичи больше не соответствуют техническим требованиям. Требование к повышенным свойствам шамотного кирпича достигается полусухим и сухим прессованием. Как правило, сверхмощные и высокопрочные кирпичи прессуют полусухим и сухим прессованием, так как глиняная смесь для этих кирпичей содержит более низкий процент связующей глины.

В модификации процесса силового прессования некоторые физические свойства улучшаются за счет применения высокого вакуума во время формования кирпича. Кирпичи, изготовленные с применением вакуума, как правило, имеют более однородную текстуру и являются более твердыми, прочными, менее пористыми и более плотными, чем кирпичи, изготовленные без вакуума. Следовательно, эти кирпичи более устойчивы к пропитке и коррозии шлаками, а также к проникновению газов.

Процесс экструзии иногда используется для изготовления изделий особой формы. При изготовлении экструдированных кирпичей глину измельчают в сухой ванне, смешивают влажным или сухим способом в миксере, доводят до нужной консистенции в мопсовой мельнице и выдавливают через фильеру шнековой машины в виде жесткого столба. Воздух удаляется из глины перед экструзией с помощью системы деаэрации в камере шнековой машины. Колонна врубается в кирпич с помощью проволоки. Затем кирпичи обычно повторно прессуют, чтобы придать им острые углы и края, а также гладкие поверхности. Многие сложные и специальные формы формируются на вертикальных прошивно-формовочных прессах, в которых заготовки из экструзионной машины полностью переформовываются.

Кирпичи, полученные любым способом, сушат в туннельных или влажностных сушилках. Высокое содержание влаги и большое количество глины приводят к значительной усадке. Размеры обожженных кирпичей значительно различаются, и другие неровности, такие как коробление или вздутие, могут возникнуть, если кирпичи не будут тщательно и очень медленно сушиться.

Температура обжига зависит от температуры созревания глины и часто от назначения кирпича. При обжиге кирпича достигается несколько необходимых результатов. К ним относятся отгон свободной и связанной воды, окисление соединений железа и серы и органических веществ, преобразование полезных ископаемых, изменение объема. Наконец, частицы глины керамически соединяются в механически прочные кирпичи.

Шамотный кирпич после обжига состоит из муллита, кристобалита, остаточного кварца и стекла. В обожженных кирпичах минеральные компоненты не находятся в равновесном состоянии. Только после того, как шамотные кирпичи были установлены в печь, только кирпичи приходят к равновесию в фазе горячего кирпича. С повышением температуры и более длительной выдержкой при высокой температуре содержание муллита меняется мало, тогда как содержание кристобалита и кварца уменьшается и полностью исчезает при 1400°С до 1500°С. Шамотные кирпичи тогда состоят только из муллита и вязкой стекло, которое помимо кремнезема и некоторого количества глинозема может содержать щелочи и другие флюсы.

Важные характеристики шамотного огнеупорного кирпича

  Размягчение шамотного огнеупорного кирпича определяется количеством и составом стеклообразной фазы. Из-за содержания щелочи и наличия других примесей эта фаза начинает размягчаться при 1000°С и придает шамотному кирпичу высокий интервал размягчения из-за своей высокой вязкости. Поведение шамотного кирпича при размягчении определяется путем испытания кирпича на огнеупорность под нагрузкой (RUL), тепловое расширение под нагрузкой (ползучесть) и прочность на раздавливание в горячем состоянии.

Типы шамотных огнеупорных кирпичей

  Согласно определению Американского общества по испытанию материалов (ASTM), существует пять стандартных классов шамотных кирпичей (рис. 1). Эти классы: (i) сверхмощные, (ii) высоконагруженные, (iii) средненагруженные, (iv) малонагруженные и (v) полукремнеземные.

Рис. 1 Типы шамотного огнеупорного кирпича

• Шамотный кирпич сверхпрочного типа – Шамотный кирпич сверхпрочного типа обладает хорошей прочностью и огнеупорностью. Они имеют хорошую объемную стабильность при высоких температурах и содержание оксида алюминия от 40 % до 44 %. Сверхмощные кирпичи обладают превосходной устойчивостью к растрескиванию или отслаиванию при быстром изменении температуры. Их огнеупорность по показателю PCE не может быть ниже 33. Существует несколько возможных модификаций шамотного кирпича сверхпрочного режима, в том числе кирпича, обожженного при температуре на несколько сотен градусов выше, чем у обычного изделия. Высокотемпературный обжиг повышает жаропрочность кирпича, стабилизирует его объем и минеральный состав, повышает устойчивость к флюсу и делает его практически инертным к разрушению отложением углерода в атмосфере, содержащей угарный газ.
• Шамотный кирпич повышенной прочности – Шамотный кирпич повышенной прочности используется в больших количествах и для широкого спектра применений. Из-за их большей устойчивости к тепловому удару шамотные кирпичи для высоких нагрузок часто могут использоваться с большей экономичностью, чем кирпичи для средних нагрузок, для футеровки печей, работающих при умеренных температурах в течение длительного периода времени, но подверженных частым отключениям. Значение PCE высокопрочного кирпича не может быть меньше 31,5 и обычно варьируется от 31,5 до 33.
• Шамотный кирпич для средних нагрузок. Шамотные кирпичи для средних нагрузок подходят для применений , где они подвергаются воздействию условий умеренной жесткости. Эти кирпичи в диапазоне рабочих температур лучше противостоят истиранию, чем многие кирпичи высокого класса. Шамотные кирпичи средней прочности имеют значения PCE в диапазоне от 29 до 31.
• Шамотные кирпичи низкой прочности – эти кирпичи находят применение в качестве подложки для кирпичей с более высокой огнеупорностью. Они используются для услуг, где преобладает относительно умеренная температура. Значения PCE легкого шамотного кирпича составляют от 15 до 27-29..
• Полусиликатный шамотный кирпич – Эти кирпичи содержат от 18 % до 25 % глинозема и от 72 % до 80 % кремнезема с низким содержанием щелочей и других примесей. Обладая заметной устойчивостью к усадке, эти огнеупоры также обладают отличной несущей способностью и стабильностью объема при относительно высоких температурах.

Применение шамотного кирпича

  Помимо огнеупорности, на применение шамотного кирпича влияет ряд других свойств. Этими свойствами являются точность размеров, прочность на раздавливание, пористость и огнеупорность под нагрузкой. Машинно прессованные, обожженные шамотные огнеупоры используются во многих областях. Нагрузка на материалы сильно различается. Для специальных применений обычно изготавливают кирпичи, отвечающие конкретным требованиям. Шамотный огнеупорный кирпич используется в сталелитейной промышленности в коксовых батареях, доменных печах, доменных печах и различных других печах, используемых в сталелитейной промышленности.

Что такое огнеупорный или огнеупорный кирпич? Типы, состав

Tahsina Alam

Огнеупорные кирпичи также известны как огнеупорные кирпичи или огнеупорные кирпичи.

Огнеупорный кирпич или огнеупорный кирпич — это тип кирпича, который может выдерживать высокие температуры в качестве строительного материала. Цвет огнеупорных кирпичей обычно белый или желтовато-белый, и они весят около 3 кг каждый. Они должны иметь высокую температуру плавления.

Огнеупорная глина используется для изготовления этого вида кирпича. Эта глина может выдерживать высокие температуры без каких-либо заметных изменений структурных свойств, таких как плавление или размягчение.

Состав шамотной глины

Огнеупорная глина должна содержать более высокий процент «невредного» кремнезема и оксида алюминия. В них должно быть очень небольшое количество вредной извести, магнезии, окиси железа и щелочей.

1. Силикагель: Силикагель (SiO ₂ ) становится мягким при температуре около 2800℉ и, наконец, плавится и становится стекловидным веществом при температуре около 3200℉. Он плавится около 3300℉. Эта высокая температура размягчения и плавления сделала его основным материалом для производства огнеупорных кирпичей.
2. Глинозем: Глинозем (Al ₂ O ₃ ) имеет даже более высокую температуру размягчения и плавления, чем кремнезем. Он плавится при температуре около 3800℉. Поэтому он используется в сочетании с кремнеземом.
3. Известь, магнезия, оксид железа и щелочи: присутствие этих вредных компонентов действует как флюсы, снижающие температуру размягчения и плавления.

Таблица 1. Примерный состав огнеупорных глин

Компоненты	Процент
Silica	60-96
Alumina	2-36
Lime, Magnesia, Iron oxide and Alkalis	2-5

Manufacturing Process of Fire Brick

Процесс производства огнеупорного кирпича аналогичен обычному кирпичу. Обычные этапы:

1. Копание
2. Выветривание
3. Закалка
4. Формование
5. Обжиг

Огнеупорный кирпич производится из огнеупорной глины. Обжиг осуществляется в печи высшего типа при тщательном градуированном контроле температуры. Процессы горения и охлаждения протекают достаточно медленно.

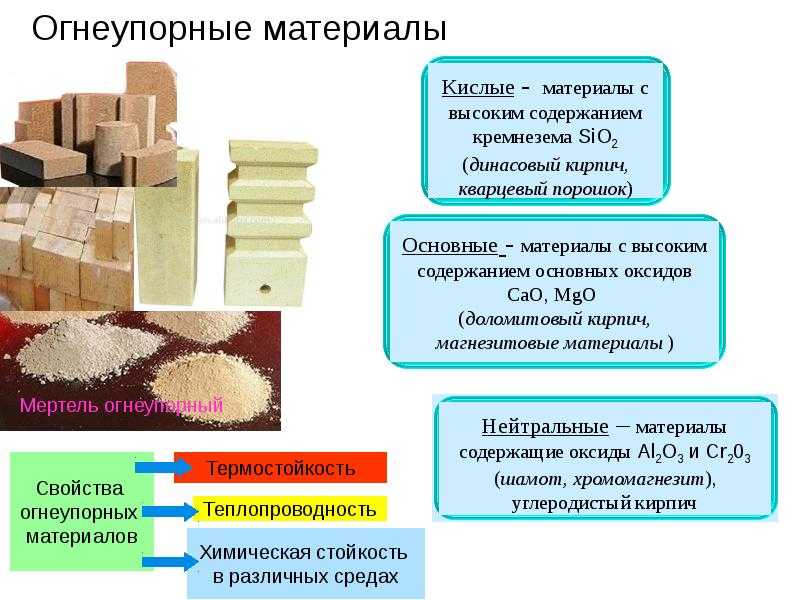

В основном огнеупорные кирпичи бывают трех видов.

1. Кислотоогнеупорные
   1. Обыкновенные огнеупорные кирпичи
   2. Кварцевые кирпичи
   3. Ганистерные кирпичи
2. Основные огнеупорные материалы
   1. Магнезитовые кирпичи
   2. Dolomite Bricks
   3. Bauxite Bricks
3. Neutral Refractories
   1. Chromite Bricks
   2. Carborundum
   3. Chrome Magnesite Bricks
   4. Spinal Bricks
   5. Forsterite Bricks

Brief descriptions of these refractory brick types are given below.

Кислотоогнеупоры

i) Обыкновенные огнеупорные кирпичи

— Изготовлены из натуральной огнеупорной глины со смесью дробленой глины и песка
— содержит 50-75% кремнезема и 20-40% глинозема с содержанием флюса менее 10%
— используется в качестве высококачественной кислотоупорной футеровки печей
— выдерживает температуру до 1600℃

ii) силикатный кирпич

— содержит 95% кремнезема
— Изготавливается из песчаника или кварцита с добавлением 2-3% извести в качестве связующего материала и флюса
— Подходит для
кислотной футеровки печей по производству стекла
для стен и сводов из основной мартеновской стали печи
медеплавильные печи
— Стойкость к температурам до 2000℃

iii) Кирпичи ганистер

— Кирпичи ганистер изготавливаются из кремнистой разновидности ганистерной породы. Эта порода, содержащая 85 % кремнезема и 10 % глины с добавлением 2 % извести
— Очень твердая, компактная и жесткая при высокой температуре 2100℃

Основные огнеупоры

i) Магнезитовые кирпичи

— Изготовлены из огня глина, содержащая 85% оксида магния, 3-5% оксида железа, остальное известь и глинозем
— Используется в качестве основной футеровки печей
— Выдерживает температуры до 1800–2100 ℃

ii) Доломитовые кирпичи

— Изготовлены из огнеупорной глины с высоким содержанием доломита
— Дешевые заменители магнезиальных кирпичей в футеровке печей. Серпентин используется для повышения их прочности
— Выдерживает температуру до 1400 ℃-1600 ℃

iii) Бокситовые кирпичи

— Изготовлены из огнеупорной глины, содержащей 86% бокситов разделить кислотную и основную футеровку печи, чтобы они не могли реагировать друг с другом. Они не очень важны, так как не используются в огнестойких целях.

i) Хромитовые кирпичи

— Изготовлены из огнеупорной глины, содержащей 50 % хромовой железной руды, 30 % оксида железа (оксид железа) и 20 % бокситов с небольшим содержанием кремнезема — Особый тип природного огнеупорного кирпича
— Изготовлен из огнеупорной глины, содержащей повышенный процент карбида кремния
— Используется в электрических печах
— Выдерживает температуру до 1900℃

iii) Хромомагнезитовые кирпичи

Изготавливаются из смеси хром и магнезит.
