Ракетные печи: Ракетная печь. Конструкция и принцип действия, достоинства и недостатки

Ракетная печь. Конструкция и принцип действия, достоинства и недостатки

Реактивной, или ракетной, назвали эту печку за особенность работы — если эксплуатировать печь-ракету туристическо-походного исполнения не совсем корректно, можно получить картинку ракеты в виде струи огня в верхней трубе и рева, как при взлете. Явление связано с излишком воздуха в топочном отделе, но при адекватной эксплуатации печка отвечает тем же — тихо шелестит при работе, эффективно и быстро нагревает помещение и имеет очень хороший КПД.

О принципе действия печи-ракеты

1. Отличается прямым горением — топочные газа перемещаются в каналах печки, будучи свободными и не побуждаемым тягой, как в случае конструкций с дымовыми трубами
2. При том, что габариты печи небольшие, организован пиролизный дожиг дымовых газов. (пиролиз — процесс разложения топлива на твердую и газообразную фазы при дефиците кислорода, с целью перевести процесс из быстрого окисления в тлеющий, медленный. Тление протекает с полным сгоранием как генераторного газа СО, так и частиц дымового газа с большим выделением тепла)

В самом простом действующем исполнении печь-ракету можно представить следующим образом: две трубы, одна расположена по горизонтали, а другая направлена к верху. Если имеется возможность выполнить сварные швы, то возможна и одна труба — изогнутая по аналогии.

У печи-ракеты нет «лишних» деталей — горючее закладывают прямо в трубу. При горении раскаленный дымовой газ по законам физики будет устремляться к верху, по вертикали. Если на верхний обрез трубы ракеты установить посудную емкость, то можно готовить пищу и очень быстро кипятить воду. Конечно, оставлять путь для свободного выхода дыма из ракеты необходимо: для этого между посудной емкостью или подставкой и собственно трубой оставляют зазор.

Основные сведения о печи-ракете

• Данная печь относится к варочно-отопительным
• Оборудованная лежанкой или несколькими лежанками ракетная печка превращается в эксклюзивный интерьерный декор при всей своей функциональности. Ракетные печи сравнивают с русскими печами по удобству и теплотехническим плюсам, но при этом габариты ракетной печки значительно скромнее
• Одна топливная закладка обеспечивает тепловой цикл до шести часов. Если правильно оштукатурить металл корпуса ракеты слоем особого раствора (древний способ штукатурки — саман, смесь особых глин с соломой), то ракета и ее лежанки будут теплым до половины суток
• Печь-ракета пришла к нам из Америки, и предварительно предназначали данную конструкцию для полевых условий. Печки были переносными, компактными и сравнительно легкими (для печи). Данные печки «для природы» очень популярны и в настоящее время, но конструкция и принцип работы настолько понравились, что появление стационарных комнатных и дворовых печей было предопределено. Домашние печки-ракеты используют тот же принцип, но сделаны из традиционного печного кирпича и/или глиняного саманного раствора.

Достоинства ракетных печей:

• Конструкция замечательно простая, а доступность и дешевизна материалов создают все условия для изготовления ракет своими руками
• Печка неприхотлива, в ней успешно сгорает любое топливо. Никаких капризов к влажности — будет гореть сырая древесина, влажные сучья, листва, любое низкокачественное топливо. Печь создавалась именно для работы на любом горючем, в условиях дождя, сырости и прочего природного экстрима. Единственное — чем больше влаги, тем больше сажи и тем менее возможен пиролизный процесс, но в походных условиях данный фактор неактуален
• Печка полностью энергонезависима
• Топливо расходуется экономично, а КПД очень высокий, если сравнивать со стационарными печами

О недостатках печей-ракет:

• Данная ракета работает только с ручным управлением, никакая автоматизация невозможна ввиду простоты конструкции. И регулировка процесса горения, и контроль, а также загрузка топлива и чистка производятся исключительно ручным методом
• Ракета-печь устроена так, что без жестких мер обеспечения безопасности пользоваться ей недопустимо. Дети не должны допускаться к «ракете», поскольку велики риски ожога. Для того, чтобы получить травму от раскаленного металлического корпуса ракеты, иногда достаточно даже не прикосновения, а просто находиться очень близко к ракете, находящейся в рабочем режиме
• Для бани печки-ракеты не пригодны, поскольку до прогреть банное помещение и воздух до нужных температур за короткое время ими невозможно

По простейшей схеме возможно изготовить реактивную печку в кратчайшие сроки — за несколько минут, имея два десятка кирпичей. Раствор при этом не нужен. Получится действующая походная печка, имеющая конструкцию: в первом ряду устраивают сплошное основание и горизонтальный выступ, во втором оставляют отверстие для топливной закладки, а еще из трех рядов кирпича формируют подобие дымоходной трубы, одновременно являющейся опорой для посудного инвентаря — казана, чугунка или толстостенной кастрюли.

Но эффективный «ракетный» вариант печи для дома намного сложнее и требует точной конструкции и выполнения согласно размерам и расчету. Дымовой газ в данном случае пойдет по специальным каналам, которые проходят под лежанками. Имеются варианты с водяными контурами, встроенными в простые конструкции ракетных печек.

Эксклюзивные глиняные печи известной немецкой фирмы, занимающейся биодизайном — отличный вариант для коттеджа: экологичный, функциональный и очень эстетичный — настоящий подарок поклонникам эко-стиля. Подобные печи имеют весьма непростую конструкцию, скрытую за обтекаемым дизайном.

Плюсы ракетных печей обусловили интерес к ним и популярность «ракет» для домашнего использования — на даче, во дворе частного дома и для поездок на природу. Возможность готовить еду на живом огне всегда привлекает, но перед тем, как приступить к эксплуатации реактивной печки, необходимо принять все меры по обеспечению пожарной безопасности.

Печи и камины |09 декабря 2017 в 17:37|

Печи и камины

Печи и камины |02 декабря 2017 в 13:14

Современные модели дровяных печек-буржуек имеют сложную конструкцию и хороший КПД. Для отопления дачи или небольшого загородного дома вполне возможно

Печи и камины |01 декабря 2017 в 17:45

Печка-буржуйка, особенно самодельная, у несведущих людей вызывает невероятные ассоциации: разруха и НЭП, железная травмо- и пожароопасная бочка в доме, которая

Печи и камины |30 ноября 2017 в 18:21

Сухой жар в финской сауне создают печи-каменки — дровяные, газовые или электрические. Популярность электрических печей особенно велика, благодаря простоте

Печи и камины |30 ноября 2017 в 14:39

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости

Печи и камины |19 ноября 2017 в 16:17

Камин из кирпича – сооружение массивное и требует прочного и надежного фундамента, причем отдельного, а не связанного с фундаментом здания. По ширине и длине

Печи и камины |18 ноября 2017 в 17:13

Камин – древнейшее изобретение человечества, простое и гениальное. И оставшееся загадкой: зачем нужен камин с открытой топкой, ведь этот агрегат греет весьма

Печи и камины |17 ноября 2017 в 14:24

Мнение, которое трудно, да и не хочется оспаривать – лучше изразцов для печи нет отделки. Спору нет, в контексте теплотехники изразцы вне конкуренции. Нет ни

Печи и камины |16 ноября 2017 в 18:04

Облицовочные плитки для печей, такие как терракота, майолика и клинкер, приобретают по расчету потребности с учетом толщины шва, и конечно, с небольшим

Последние публикации

Дома и коттеджи|19 января 2023 в 07:04

Бетонные стеновые панели применяются в частном строительстве пока еще не слишком широко, несмотря на явные преимущества сборного железобетона и панелей. ..

Дома и коттеджи|18 января 2023 в 06:44

Частный дом из панелей – это дом, способный обеспечить рекордную долговечность, прочность и надежность…

Ремонт и отделка|17 января 2023 в 06:47

Кухня в современном стиле – простая, без эмоционального прессинга, с незаметной функционально-рабочей зоной…

Ремонт и отделка|16 января 2023 в 06:50

Интерьер кухни 2023: комфорт и минимализм – почти синонимы; грамотная организация пространства помещения – базовый критерий, а стиль и цвет лишь способы создания нужной атмосферы…

Ремонт и отделка|13 января 2023 в 06:40

Цвет кухни 2023: сложно предугадать, станут ли популярными сложные модные оттенки, но белый цвет для кухонных интерьеров в 2023 году наверняка останется одним из самых популярных…

Ремонт и отделка|11 января 2023 в 06:51

Кухня 2023: чего можно ожидать от современной моды, и насколько прогнозы маститых аналитиков окажутся верными – время покажет. ..

Ремонт и отделка|09 января 2023 в 20:42

Белая елка в лесу зимой – природное явление редкой красоты и оригинальности, и это, пожалуй, единственное, что роднит настоящую белую елку с интерьерной. В дом

Ремонт и отделка|03 января 2023 в 10:58

Серая прихожая, меблированная модульной мебелью и отделанная в серых, белых, бежевых оттенках – одна из самых популярных…

Ремонт и отделка|31 декабря 2022 в 07:12

Новогодняя елка 2023 предстает в новом свете: экологическая, скромная и элегантная, со скрытым философским содержанием…

Главное

08 сентября 2021

19 января 2021

12 декабря 2018

10 декабря 2018

Ракетные печи — варианты конструкции, схемы и принцип работы

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

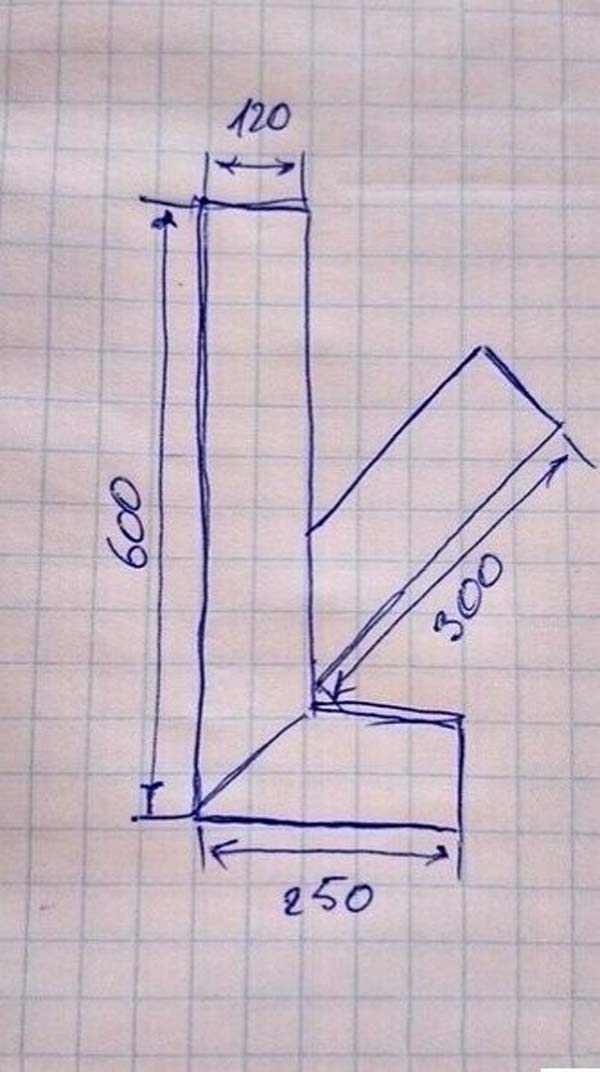

Рис. №1 Переносная  ракетная печь прямого горения

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Рис. №2 Схема кладки простейшей ракетной печи из кирпича

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Рисунок №3 Конструкция стационарной печи-ракеты

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Чертеж №1 Основные элементы и движение газов в ракетной печи

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Примеры красивого исполнения печей для обогрева жилых помещений

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте  упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

Основы ракетных печей

Основы ракетных печей

Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Австралийский журнал пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech приготовление пищи, при этом они составляют большой процент нашего ежемесячного счета. Ракетные печи являются примером подходящей технологии, которая может удовлетворить все эти потребности, почти ничего не стоит вам построить и всего несколько палок для запуска.

Системы сжигания топлива в ракетных печах заслуживают внимания по нескольким причинам:

1. они обеспечивают близкое к полному сгоранию дров, что означает, что они сверхэффективны и горят сверхчисто
2. они могут нагреваться до очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать для

.

3. они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
4. легко строятся из обычных материалов.

Правильно: вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы умеете собирать мусор, их строительство может практически ничего не стоить, а когда вы обрезаете свои фруктовые деревья, вы можете получить топливо, необходимое для приготовления ужина, обогрева дома и приятного горячего душа.

ЧЕМ РАКЕТНОЕ ГОРЕНИЕ ОТЛИЧАЕТСЯ ОТ ОБЫЧНОГО ГОРЕНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью заключается в том, что горение ракеты близко к полному. Когда древесина горит, она выделяет летучие соединения, которые мы распознаем как дым, сажу или креозот. В ракетной печи эти соединения всасываются в изолированный и очень горячий «горелочный туннель» устройства, где они сгорают, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного пожара, когда они выдуваются в дымоход.

Это своеобразное всасывание пламени в горящий туннель и возникающий в результате «рев» — вот что дало название ракетным печам. Это тоже часть их магии. Ракетные печи открыты там, где подается древесина, что позволяет втягивать в устройство много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух устремляется вверх по нагревательному стояку, увлекая за собой большое количество воздуха. Этот поступающий воздух поступает в подающую трубу и проходит через горящую древесину, создавая такой же эффект, как если бы вы направили большую воздуходувку на огонь. Становится очень жарко, дрова красиво горят, и вы слышите, как воздух ревет, когда он проходит через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше. Этот недостаток кислорода подавляет горение, что приводит к холодным ожогам, неполному сгоранию и большому количеству дыма и креозота. Когда сгорание завершено, из дымохода выходит в основном только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; а с ракетными печками иногда когда нет дыма, все равно есть огонь!

Обеспечив полное сгорание, а значит, и максимальное выделение тепла, только тогда мы думаем о , используя результирующее тепло. Обычные дровяные печи отводят тепло от камеры сгорания для приготовления пищи, обогрева помещений или с водонагревателями с «мокрой спиной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к дыму. Камера сгорания ракетной печи хорошо изолирована, чтобы предотвратить преждевременную потерю тепла, а в результате эффективного процесса сгорания выделяется огромное количество тепла.

Ракетная печь барабанного типа не только функциональна, но и красива

ЧТО ДЕЛАТЬ СО ВСЕМ ЭТИМ ТЕПЛОМ

Когда сгорание завершено, мы можем отводить тепло от печи в верхней части теплового стояка. И здесь ваше воображение и внутренний изобретатель могут разгуляться: с этого момента можно сделать все, что вы можете придумать с очень горячим воздухом.

Вот несколько вещей, которые можно использовать с помощью ракетной печи.

• Печь — либо переделанная обычная печь с ракетой под ней, либо специально построенная печь-бочонок из старых бочек на 44 галлона (около 200 литров).
• Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные пластины радиатора, на которые можно ставить кастрюли и сковородки, или просто готовить над потоком горячего воздуха.
• Системы горячего водоснабжения – мы изготовили различные системы, от тех, которые нагревают большой вентилируемый бак с водой, через который проходит медный змеевик, до термосифонных теплообменников, нагревающих солнечную горячую воду.
• Обогреватели помещений — часто можно увидеть с перевернутым барабаном на 44 галлона, являющимся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (ракетные обогреватели).

Температура зашкаливает

Будьте осторожны! Хорошо сложенная ракетная печь может работать так хорошо, что может быть опасной. Ракетная печь Дэна однажды разогрелась до 180 °C за шесть минут, 230 °C за семь минут и 325 °C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя поверхность подающей трубы светилась красным, как и дно внутри духовки: термометр показывал 350 °C, а жареные овощи были довольно обуглены ( с тех пор он приручил ее до 200 °C).

Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они относительно редко встречаются в австралийских системах пермакультуры. Они являются отличным примером подходящей технологии, альтернативной традиционным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.

Чтобы прочитать эту статью и другие сведения об альтернативных технологиях, ознакомьтесь с шестым выпуском журнала Pip Magazine.

Ракетная печь: как собрать суперэффективную плиту 9«0009» Тима Баркера и иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.

Электронная книга содержит инструкции по переоборудованию обычной духовки в ракету – следите за подходящим технологическим семинаром с VEG здесь.

Теги: соответствующая технология, Дэн Палмер, функция, Джоэл Медоуз, Тим Баркер
