Расчет газобетонных блоков для стен калькулятор онлайн: Онлайн калькулятор расчета количества газобетонных блоков

Содержание

Онлайн калькулятор расчета количества газобетонных блоков для строительства дома

Калькулятор газоблока

обеспечивает пользователя точным расчетом количества газобетонных блоков для строительства стен и перегородок дома. Программа позволяет узнать количество, объем, массу, стоимость стройматериалов, а также расход кладочного раствора и сетки для возведения надежной конструкции. С помощью дополнительных полей можно учитывать наличие дверей, окон, фронтонов и других элементов.

Информация по техническим характеристикам блоков взята из соответствующих ГОСТ и справочников производителей. Чтобы получить результат, заполните поля калькулятора и нажмите кнопку «Рассчитать».

Результат вычислений

  • 1.
    Объем блоков для наружных стен, м³
  • 2.
    Объем блоков для внутренних несущих стен, м³
  • 3.
    Количество U-блоков на проемы наружных стен, шт.
  • 4.
    Количество U-блоков на монолитный пояс наружных стен, шт.
  • 5.
    Объем блоков в уровне перекрытия, м³
  • 6.
    Количество U-блоков на проемы внутренних несущих стен, шт.
  • 7.
    Объем блоков на перегородки, м³
  • 8.
    Упаковок клея

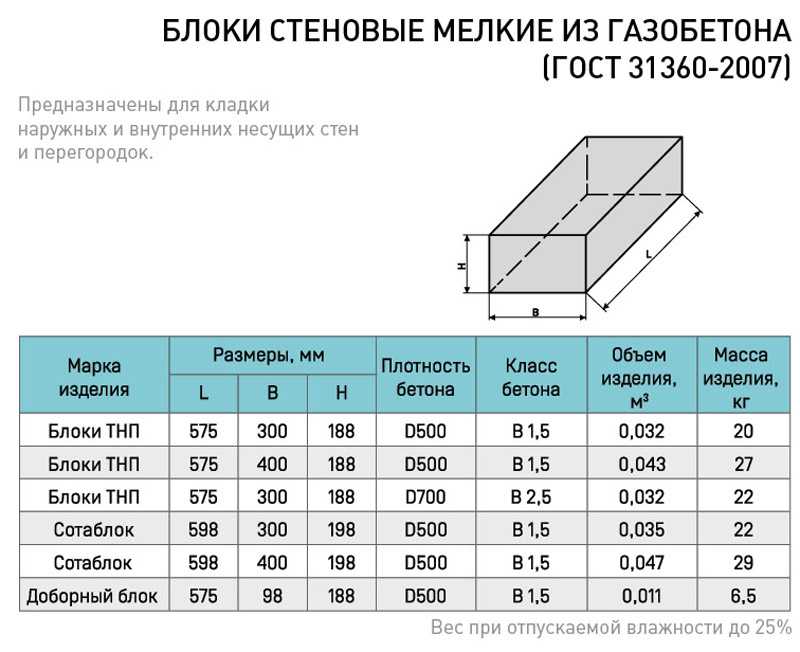

  • Сколько газосиликатных блоков в кубе?

    Размер блока, ммОбъем, м3Количество в 1 м3, шт
    600x200x2000.02441.7
    600x250x2000.0333.3
    600x300x2000.03627.8
    600x350x2000.04223.8
    600x375x2000.04522.2
    600x400x2000.04820.8
    600x450x2000.05418.5
    600x500x2000.0616.7
    600x250x2500.037526.7
    600x250x2500.037526.7
    600x300x2500.04522.2
    600x350x2500. 052519.0
    600x375x2500.0562517.8
    600x400x2500.0616.7
    600x450x2500.067514.8
    600x500x2500.07513.3
    Размер блока, ммОбъем, м3Количество в 1 м3, шт
    625x500x750.02342.7
    625x500x1000.03132.0
    625x500x1250.03925.6
    625x500x1500.04721.3
    625x500x1750.05518.3
    625x250x1000.01664.0
    625x250x1250.02051.2
    625x250x1500.02342.7
    625x250x1750.02736.6
    625x250x2000.03132.0
    625x250x2500.03925.6
    625x250x3000.04721. 3
    625x250x3750.05917.1
    625x250x4000.06316.0
    625x250x5000.07812.8

    Мансардный этаж

    убрать этаж ×

  • Высота стен мансардного этажа, м
  • Длина фронтона, м
  • Высота фронтона, м
  • Проёмы в наружных стенах
  • добавить проём+
  • Проёмы во внутренних несущих стенах
  • добавить проём+
    • убрать проём ×
    • Высота проёма, м
    • Ширина проёма, м
    • Количество проёмов данного типа

    Онлайн-калькулятор для расчета газобетонных блоков позволяет произвести точные и быстрые расчеты количества блоков, необходимого для возведения стенок или перегородок. Благодаря разработанному калькулятору можно узнать точное количество, массу, объем, цену строительного материала и раствора для кладки. Заполнив дополнительные поля, вы повысите точность программы в произведении расчетов, указав наличие окон, двери и других дополнительных элементов.

    Вывод

    Общая сумма расходов, полученная на каждом этапе, называется общей сметной стоимостью. На практике очень трудно «вписаться» в сметные расчеты. Для того, чтобы не нарушать общие расчеты, некоторые строители уменьшают расходы там, где это позволяет технология, направляя нужные суммы на другие участки. Иногда приходится увеличивать смету по согласию с заказчиком. Для наглядности приводим пример расчетных смет по некоторым основным разделам при строительстве одноэтажного жилого дома с мансардой общей площадью 120 кв.м. (ф 6-11). Рисунки выполнены на основании информации, приведенной тут.

    Расчет газобетона

    С помощью предварительного подсчета количества стройматериала, можно исключить денежные потери и дальнейшие сложности в строительном процессе. Грамотное заполнение полей позволит добиться окончательных расчетных данных с максимальной точностью, которые в дальнейшем можно использовать для составления сметы. Калькулятор для подсчета количества газобетонных блоков может также учитывать размеры фронтонов постройки и других дополнительных элементов конструкции.

    Обратите внимание: для исключения нехватки газобетонного материала из-за возможных дефектов, брака и сколов, рекомендуется производить расчеты с запасом в размере 3-5%.

    При вычислении количества блоков возможные некоторые расхождения, обусловленные, прежде всего, технологическими различиями процессов изготовления материала разных производителей, чьи блоки имеют отличительные параметры от традиционных. Особую ценность имеет подсчет количества кладочного раствора на весь строительный процесс, что позволяет точно распределить объем материала для кладки стены. Правильно заполнение данных очень важно для получения точных расчетов, поэтому при заполнении полей калькулятора, обращайте внимание на единицы измерения, чтобы не ошибиться в расчетах.

    Расчетные предпосылки:

    Внутренняя несущая стена из газосиликатных блоков шириной 300 мм марки по плотности D500 (заявлено производителем).

    Блоки марки D500, как уже говорилось, не являются чисто конструкционными, а иногда бывают только теплоизоляционными, но люди начитавшиеся рекламных проспектов, не всегда об этом знают, ведь сейчас главная цель — продать, а не честно рассказать. В рекламных проспектах компаний, занимающихся производством и реализацией блоков с пористой или ячеистой структурой, никаких точных сведений относительно прочности рекламируемого материала Вы не найдете. Производители газосиликата превозносят до небес газосиликат. Тем же занимаются производители газобетона и пенобетона. Как правило все они утверждают, что прочность блоков марки D500 на сжатие составляет 28-40 кг/см2, другие оперируют цифрами 3-5 МПа, а некоторые при этом добавляют, что у конкурентов для той же марки прочность не превышает 10 кг/см2. А далее следуют впечатляющие примеры, типа того, что погонный метр стены из блоков марки D500 шириной 30 см выдержит без разрушения нагрузку:

    N = FR =100х30х28 = 84000 кг или 84 тонны (1.1).

    Цифры впечатляют, и на первый взгляд все в этой формуле правильно. Но так ли это, можем ли мы безоговорочно воспользоваться этой формулой или нам чего-то недоговаривают? Давайте проверим.

    Класс блоков по прочности В2.

    5 (заявлена производителем).

    Свод правил СП 52-101-203 » Бетонные и железобетонные конструкции без предварительного напряжения арматуры» не нормирует расчетное сопротивление ячеистых бетонов (все перечисленные выше блоки относятся к ячеистым), одна из возможных причин — бурное развитие технологий производства ячеистых бетонов и производство таких бетонов по лицензионным технологиям. В СНиПе 2-03-01-84* (1996) «Бетонные и железобетонные конструкции» для ячеистых бетонов автоклавного твердения (вид А) марки D500 класс по прочности может составлять В1 и В1.5 (п.2.3). А класс В2.5 — это максимально возможный класс для бетонов автоклавного твердения марки D600. Тем не менее технологии не стоят на месте и если продукция компании сертифицирована, то сомневаться в указанном классе прочности особых причин нет. В том же СНиПе для ячеистых бетонов класса В2.5 указывается расчетное сопротивление сжатию Rb = 16.5 кг/см2. При этом нормативное сопротивление сжатию составляет 24. 5 кг/см2. Значение нормативного сопротивления достаточно близко к значениям, указываемым в рекламных проспектах. Однако нельзя забывать о том, что при расчетах используется именно расчетное значение сопротивления сжатию, так как при определении расчетного сопротивления учтено множество различных факторов, таких как неоднородность материала, вариативность результатов испытаний контольных образцов и других. Если мы примем расчетное значение 16.5 кг/см2, то это почти в 2 раза меньше, чем в рекламных проспектах и чуть больше, чем в сравнительных характеристиках конкурентов, но и это еще не все. В СНиП II-22-81 (1995) «Каменные и армокаменные конструкции» расчетная прочность на сжатие бетонных блоков указана не по классу прочности, а по марке прочности. Впрочем перевести марку в класс не так уж и сложно. В марке цифры означают среднюю прочность в кг/см2, а в классе — гарантированную прочность в МПа и хотя точного соответствия между классом и маркой нет, все же для приблизительного перехода можно воспользоваться следующей таблицей:

    Таблица 1. Приблизительные соотношения между классом и маркой бетона по прочности.

    таким образом получается, что блокам класса В2.5 соответствует марка М35 и тогда по таблице:

    Таблица 2. Расчетные сопротивления сжатию для блоков высотой 200-300 мм (согласно СНиП II-22-81 (1995))

    максимальное расчетное сопротивление не превысит R = 10 кг/см2

    и это логично, так как прочность блока будет всегда больше прочности кладки их таких блоков, потому как на прочность кладки в свою очередь влияет неоднородность раствора, неравномерность раствора и т.д.

    Конечно можно продолжать верить составителям рекламных проспектов, согласно утверждениям которых прочность кладки из их материала может превышать прочность кладки из блоков тяжелого бетона класса В10-В12.5, а можно попробовать проверить прочность материала самому. Для этого достаточно иметь кубик размерами 1,1х1,1х1,1 см и гирю 32 кг. Если на испытываемый блок положить кубик, а затем осторожно и очень медленно, ведь мы проверяем расчетное сопротивление при статической нагрузке, а не при динамической, поставить на кубик гирю так, чтобы центр тяжести гири по возможности совпал с центом тяжести кубика, а через несколько секунд убрать, то если правы составители рекламных проспектов, на поверхности блока не останется ни малейшей вмятины. Ведь в этом случае нагрузка будет составлять приблизительно 26.5 кг/см2. А если на поверхности блока останутся следы даже после того, как на кубик будет установлена гиря весом 16 кг, то значит блок не соответствует заявленному классу по прочности. Конечно, это не самый правильный способ определения разрушающей нагрузки, к тому же испытаний нужно провести несколько, тем не менее это самый доступный способ (если есть соответствующие гири и кубик).

    Для дальнейших расчетов мы воспользуемся значением 10 кг/см2. Даже если это значение является заниженным, то максимум, что при этом может случиться — это повышенный запас по прочности. А вот если принять завышенное значение расчетного сопротивления, то все может закончиться гораздо хуже и как минимум может привести к обрушению конструкции.

    Расчетная нагрузка на стену первого этажа.

    Так как на внутреннюю стену будут опираться плиты одинаковой длины, и если при этом на плиты будет действовать одинаковая нагрузка, а длина опорных участков плит будет одинаковой, то нагрузку от плит перекрытия на стену можно считать приложенной к центру сечения стены. Нагрузка на погонный метр стены от плит перекрытия первого и второго этажа (собственный вес пустотной плиты около 300 кг/м2 + временная нагрузка около 400 кг/м2, в данном случае для упрощения расчетов нагрузку от веса кровли и снега мы принимаем также равной 400 кг/м2) будет составлять:

    Nплит = 2·700·5.3·2/2 = 7420 кг

    Примечание: В действительности временная нагрузка будет меньше, так как мы не вычли ширину опорных участков. Но так как саму временную нагрузку мы приняли условно, то для упрощения расчетов оставим все как есть.

    Нагрузка от веса стены второго этажа при равномерно распределенной плотности: 500·5·0.3 = 750 кг. Так как наиболее уязвимым с точки зрения сопромата является поперечное сечение посредине высоты стены, то в расчетах следует учесть не всю высоту первого этажа, а только половину, таким образом нагрузка от стены составит 750 + 375 = 1125 кг.

    Примечание: Отделка стен может быть разной, но как минимум это штукатурка цементным раствором. Да и блоки обычно укладываются на клей или раствор, имеющий намного более высокую плотность, чем блоки. При плотности цементно-песчаного раствора около 1800 кг/м3 и толщине слоя штукатурки около 2.0 см с каждой стороны и приведенной толщине клеевого слоя 1 см, вес стены увеличится в 1.6-1.7 раза. Поэтому в расчетах используется не реальное значение высоты стены 3 м, а приведенное 3·1.65 ≈ 5. Если стены будут обшиваться листовыми материалами по каркасу, то дополнительная нагрузка на стены в зависимости от исполнения каркаса может не учитываться, но учитывать вес раствора на который укладываются блоки, все равно придется.

    И еще одно — для более точных расчетов необходимо учитывать конструктивную схему кровли, возникающие при этом усилия и действующую снеговую нагрузку.

    Расчетная нагрузка:

    N = 7420 + 1125 = 8545 кг или 8.545 тонн

    Требуется:

    Проверить прочность стены.

    Решение:

    Как видим, суммарная расчетная нагрузка не очень большая и даже если рассчитывать разрушающую нагрузку по расчетному сопротивлению 10 кг/см2, то все равно получится 30 тонн, что намного больше прилагаемой нагрузки 8. 17 тонн и обеспечивает почти четырехкратный запас по прочности. Однако одну маленькую, но очень важную деталь мы пока не учли, а именно: из-за неоднородности материала и практической невозможности приложить нагрузку точно по центру сечения любые материалы разрушаются до того, как будет достигнут предел прочности. Причем, чем больше длина испытываемого элемента и чем меньше при этом ширина и высота , т.е. чем больше отклонение испытываемого элемента от куба, тем раньше это происходит. Чтобы учесть этот неприятный эффект при расчете сжатых колонн и стержней используется коэффициент продольного изгиба φ. В принципе расчет центрально-сжатой стены мало чем отличается от расчета колонны, ведь наш погонный метр стены можно рассматривать как колонну высотой h = 30 см (в данном случае ширина блока) и шириной b = 100 см (наш погонный метр), вот только при расчете каменных и армокаменных центрально-сжатых элементов используется не один, а целых два коэффициента. В итоге расчетная формула выглядит так:

    N ≤ mgφRF (1. 2)

    где mg — коэффициент, учитывающий влияние длительной нагрузки. Долго возиться с определением этого коэффициента мы не будем, так как нормами допускается принимать значение этого коэффициента равным 1 при высоте сечения (а в данном случае это ширина нашей стены) h ≥ 30 см, или при значении радиуса инерции i ≥ 8.7 см. В нашем случае ширина стены равна 30 см, да и радиус инерции равен 8.66 см, так что худо бледно, но в граничные условия мы вписываемся.

    φ — коэффициент продольного изгиба, зависящий от гибкости стены. С этим коэффициентом все немного сложнее. Для того, чтобы его определить нужно знать расчетную длину стены l0, а она далеко не всегда совпадает с высотой стены. Однако и тут нам повезло, если на полу после возведения стены будет сделана стяжка а свободно перемещаться верхней части стены помешают плиты перекрытия, опирающиеся также и на другие стены, то мы можем рассматривать нашу стену как колонну с двумя шарнирными опорами и в этом случае l0 = H = 3 метра.

    Зная расчетную длину, можно определить коэфициент гибкости стены:

    λh = l0/h (1.3) или

    λi = l0/i (1.4)

    где h — ширина нашего блока, а i — радиус инерции.

    Определить радиус инерции в принципе не сложно, нужно разделить момент инерции сечения на площадь сечения, а затем из результата извлечь квадратный корень, значение радиуса инерции для погонного метра стены шириной 30 см я приводил выше. Только при этом нельзя забывать, что в расчет берется наименьший момент инерции. Таким образом λh = 300/30 = 10, λi = 300/8.66 = 34.64.

    Теперь зная значение коэффициента гибкости можно определить наконец коэффициент продольного изгиба по таблице:

    Таблица 3. Коэффициенты продольного изгиба для каменных и армокаменных конструкций (согласно СНиП II-22-81 (1995))

    При этом упругая характеристика кладки α определяется по таблице:

    Таблица 4. Упругая характеристика кладки α (согласно СНиП II-22-81 (1995))

    Таким образом даже при максимальной марке раствора упругая характеристика не превысит значения 750 (п. 4А) и тогда значение коэффициента продольного изгиба будет 0.84. Но перед тем, как приступать к окончательному расчету, следует учесть еще одно требование СНиПа II-22-81 (п.3.11.в), оказывается расчетное сопротивление сжатию нужно еще умножить на коэффициент условий работы, который для ячеистых бетонов вида А составляет γс = 0.8. И только теперь мы можем определить максимальную нагрузку, которую выдержит погонный метр нашей стены:

    Nр = mgφγсRF = 1х0.84х0.8х10х3000 = 20160 кг или 20.16 тонн

    Как видим, у нас все равно имеется очень хороший запас по прочности (правда, максимальная разрушающая нагрузка получилась в 4 раза меньше заявленной производителями, но кто на это обращает внимание?). А теперь посмотрим как будет работать наша стена, если нагрузка к ней будет приложена не по центру тяжести сечения.

    Данные для расчета

    Для произведения программного или самостоятельного расчета, вам понадобится ввести некоторые данные о материале и конечных объектах строительства. Разберем подробнее необходимую информацию.

    Характеристика стен/перегородок

    Для получения грамотного и максимально точного расчета материала, программа потребует заполнить информацию о характеристике стен, где от вас потребуется ввести следующие данные:

    • длина;
    • высота;
    • толщина кладочного раствора;
    • сетка кладки;
    • размер сетки кладки.

    Важно учитывать, что расчет производится только по количество блоков для внешних стен или для перегородок. Посчитать материалы для того и другого одновременно не выйдет. Если вам нужно произвести расчет для внешних стен и перегородок, узнать общее количество материала можно, выполнив два разных расчета и сложив вмести полученные результаты.

    Характеристика газоблока

    Для произведения расчета количества необходимого стройматериала, вам потребуется ввести в программу калькулятора информацию о газобетонных блоках, а именно:

    • размер;
    • плотность;
    • стоимость одного блока;
    • запас для боя или обрезки.

    Важно учесть, что плотность газобетонного блока, как правило, определяется его маркой. Самым распространенным размером газобетонных блоков считается 600х300х200. Если вам нужен материал нетрадиционных параметров, введите их в соответствующее поле.

    Дополнительные элементы

    Наличие в строительном объекте дополнительных конструктивных элементов оказывает влияние на точность подсчетов. Поэтому их наличие должно быть указано обязательным образом. Речь идет о:

    • дверях;
    • окнах;
    • перемычках;
    • фронтонах;
    • армопоясов.

    Корректное заполнение указанной информации значительно повышает точность расчетов материалов. Также заполнение данной информации важно при подготовке сметы на строительные работы по кладке стен.

    Расчетные предпосылки:

    Эксцентриситет нагрузки.

    При использовании плит разной длины нагрузка на внутреннюю опорную стену от этих плит будет разная, поэтому суммарная сосредоточенная нагрузка будет приложена не по центру тяжести сечения а с эксцентриситетом ео. А это означает, что на стену кроме самой нагрузки будет также действовать изгибающий момент, равный M = Neо, и этот момент нужно учитывать при расчете. В общем случае проверка на прочность выполняется по следующей формуле:

    N = φRF — MF/W (2.1)

    где W — момент сопротивления поперечного сечения колонны.

    Расчет толщины стен дома из газобетона

    главная — Дома из газобетона


    Андрей Дачник
    13 сентября, 2016



    В Руководстве пользователя по строительству домов из газобетона компании Аэрок (СПб, 2009) на странице 5 опубликованы следующие тезисы, касающиеся выбора толщины стен из газобетона:
    — Мы утверждаем, что идея о необходимости тотального «доутепления» ошибочна.

    — Стена из легкого (до 500 кг/м3) бетона толщиной 30 – 40 см совершенно самодостаточна. Утеплять ее имеет смысл только в стремлении довести свой дом до состояния энергопассивности, которое потребует в первую очередь совершенствования инженерных систем, а не тупого наращивания «тепловой брони».


    Попробуем разобрать цитируемые завления, взяв в руки два документа: СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2004 «Проектирование тепловой защиты зданий». Посмотрим как согласуются данные строительной науки о требуемой толщине стен с утверждениями производителей газобетона. Ранее мы уже рассмотрели возможности и последствия облицовки газобетона кирпичом по рекомендациям Руководства пользователя компании Аэрок.


    Если специалисты компании Аэрок имели в виду дачный дом из газобетона, то они абсолютно правы: если вы строите дачный дом для сезонного проживания с режимом периодического протапливания, то наращивание толщины стен дома и их дополнительное утепление — действительно вышвыривание денег на ветер:

    Требования СНиП 23-02-2003 «Тепловая защита зданий» не распространяется на жилые и общественные здания, которые отапливаются периодически (менее 5 дней в неделю) или сезонно (непрерывно менее трех месяцев в году). То есть, если вы строите не загородный дом для постоянного проживания, а сезонный дом для дачи – для проживания в выходные дни и в отпуске, то соблюдать требования по тепловой защите зданий не обязательно. Более того, увеличение толщины стен и применение дополнительной теплоизоляции в дачных домах с временным и сезонным проживанием может быть экономически неоправданным, так как дополнительные инвестиции в наружное утепление дачного дома или в увеличение толщины газобетонных стен могут не окупиться за счет экономии на отоплении за срок до первого капитального ремонта или даже за весь срок жизни домовладельца.

    Таким образом, для дачных домов сезонного проживания толщина стен из газобетона может быть минимальной, определяемой лишь прочностными характеристиками газобетонных блоков выбранной марки по плотности (для конструкционно-теплоизоляционного газобетона: марка по плотности от D350-400 и марка по прочности от B2,0, для конструкционного газобетона — марка по плотности от D500 и по прочности от B3,5) и достаточной толщины стены, обеспечивающей ее способность свободно стоять на больших пролетах. На практике это означает применение газобетонных блоков минимальной толщиной от 20 см (для самонесущих стен одноэтажного дома). Минимальная толщина простенков и колонн из автоклавного газобетона составляет 60 см для несущих стен и 30 см для самонесущих стен [пункт 6.2.11 СТО 501-52-01-2007].


    Таблица. Требования к автоклавным газобетонным блокам при строительстве домов различной этажности.*







    Этажность здания

    Требования к маркам автоклавного газобетона для самонесущих стен

    Класс автоклавного газобетона по прочности на сжатие

    Минимальная марка кладочного раствора

    Класс автоклавного газобетона по морозостойкости

    до 2-х этажей

    B2,0

    M50

    F25**

    до 3-х этажей

    B2,5

    M75

    F25

    до 5-ти этажей (до 20 м для несущих стен, до 30 м для самонесущих стен)

    B3,5

    M100

    F25

    * Таблица составлена на основании пунктов 6. 2.7-10 СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации».


    ** Класс морозостойкости F25 по СНиП II-22-81* «Каменные и армокаменные конструкции» означает срок службы газобетона в зданиях с сухим и нормальным влажностным режимом помещений не менее 100 лет и не менее 50 лет в зданиях с влажным режимом помещений.






    Если же говорить о  толщине стен дома для постоянного проживания, то следует постараться выполнить требования СНиП 23-02-2003 по тепловой защите зданий. Заметим, что нормативами допускается снижение нормируемого сопротивления теплопередаче по «потребительскому подходу». Например, для Москвы требуемое значение сопротивления теплопередаче наружных стен составляет Rreq=3,13 м2°C/Вт, но может быть снижено до Rmin=1,97 м2°C/Вт (Rmin = 0,63 x Rreq = 0,63 x 3,13 м2°C/Вт = 1,97 м2°C/Вт) при условии удовлетворения требованиям по удельному расходу топлива на отопление здания в сочетании с соблюдением норм температурного перепада между внутренним воздухом помещения и внутренней поверхности стен, исключающего выпадение росы на внутренней поверхности стен [пункты 5. 1 и 5.13 СНиП 23-02-2003]. Удельный расход топлива при указанной выше разнице возрастает незначительно.

    Прочитайте про минимальную толщину стен из газобетона с точки зрения звукоизоляции.




    Энергетическая эффективность зданий для постоянного проживания

    Применение адекватной толщины стен с надлежащим сопротивлением теплопередаче позволяет ограничить падение температуры в помещении при постоянном удельном уровне потребления энергии для отопления здания, предупреждать конденсацию влаги на внутренних поверхностях ограждающих конструкций (за исключением окон) и защитить ограждающие конструкции от переувлажнения.
    Нормальный уровень энергоэффективности зданий (класс С по СНиП 23-02-2003) допускает отклонение расчетного (фактического) значения удельного расхода тепловой энергии на отопление здания от нормативного на величины от + 5% до минус 9%.

    Здание с высоким уровнем энергоэффективности (класс B) характеризуется сокращением расходов тепловой энергии на отопление на 10-50%, а с очень высоким уровнем энергоэффективности (класс А) – более чем на 51%.


    Принципы выбора способа соответствия нормируемым показателям тепловой защиты здания.

    Основной задачей проектирования тепловой защиты зданий (выбор оптимальной толщины стен и их утепления) является поддержание установленных параметров микроклимата внутренних помещений и надлежащих  санитарно-гигиенических условий при заданном расходе тепловой энергии на отопление здания.




    В СНиП 23-02-2003 «Тепловая защита зданий»  установлены три обязательных взаимно увязанных нормируемых показателя по тепловой защите здания, основанных на:
    «А» — нормируемых значениях сопротивления теплопередаче для отдельных ограждающих конструкций здания;
    «Б» — нормируемом перепаде температур, не допускающем выпадения росы:

    —  температурному перепаду между температурой внутреннего воздуха и температурой внутренней поверхности стен (других ограждающей конструкций), определяемому по формуле №4 СНиП 23-02. При этом расчетный температурный перепад не должен превышать нормируемых величин, установленных в таблице №5 СНиП 23-02.

    —  минимальная температура на всех участках внутренней поверхности наружных ограждений должна быть выше температуры точки росы.
    «В» — нормируемом расходе тепловой энергии на отопление, позволяющем варьировать величинами теплозащитных свойств стен (ограждающих конструкций) с учетом выбора способа  поддержания нормируемых параметров микроклимата.




    Нормативы по тепловой защите здания будут выполнены, если для помещений жилого назначения будут соблюдены показатели «А» и «Б» (то есть, стены адекватной толщины будут иметь нормируемое сопротивление теплопередаче и на внутренних поверхностях стен не будет выпадать роса), либо будут соблюдены показатели «Б» и «В» (то есть, на внутренних поверхностях наружных стен не будет выпадать роса и будет нормирован определенный расход тепловой энергии). Во втором случае тепловое сопротивление стен может быть ниже задаваемых в группе показателей А значений  (таблица 4 СНиП 23-02-2003), но не ниже минимальных значений? на которые ссылается пункте 5. 13 СНиП 23-02-2003. Требованиям показателей группы «Б» должны отвечать все виды ограждающих конструкций, чтобы обеспечивать комфортные условия для людей внутри здания и предотвращать увлажнение внутренних поверхностей стен, пола и других ограждающих конструкций от увлажнения, намокания и появления плесени.


    В данной статье мы проверим выполнение условий «А» для жилого дома постоянного проживания со стенами из газобетона. Читать дальше про теплотехнический расчет минимальной толщины стены из газобетона.


    Таблица. Упрощенный выбор минимальной толщины стен из газобетона (по рекомендациям Таблицы I из каталога «Малоэтажные дома из ячеистых бетонов», Л.,Госкомархитектуры, ЛЕНЗНИИЭП — 1989.)







    Плотность ячеистого бетона, кг/м3Расчетные температуры наружного воздуха, °C


    -20

    -30

    -40

    -50

    500

    15 см

    20 см

    25 см

    30 см

    600

    20 см

    25 см

    35 см

    40 см

    700

    25 см

    30 см

    40 см

    50 см
