Несущая способность кирпичной кладки, пример расчета кирпичной стены, какой толщины должна быть кирпичная стена

Наружные несущие стены должны быть, как минимум, рассчитаны на прочность, устойчивость, местное смятие и сопротивление теплопередаче. Чтобы узнать, какой толщины должна быть кирпичная стена, нужно произвести ее расчет. В этой статье мы рассмотрим расчет несущей способности кирпичной кладки, а в следующих статьях — остальные расчеты. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку и вы узанете какой должна быть толщина стены после всех расчетов. Так как наша компания занимается строительством коттеджей, то есть малоэтажным строительством, то все расчеты мы будем рассматривать именно для этой категории.

Несущими называются стены, которые воспринимают нагрузку от опирающихся на них плит перекрытий, покрытий, балок и т.д.

Также следует учесть марку кирпича по морозостойкости. Так как каждый строит дом для себя, как минимум на сто лет, то при сухом и нормальном влажностном режиме помещений принимается марка (М_рз) от 25 и выше.

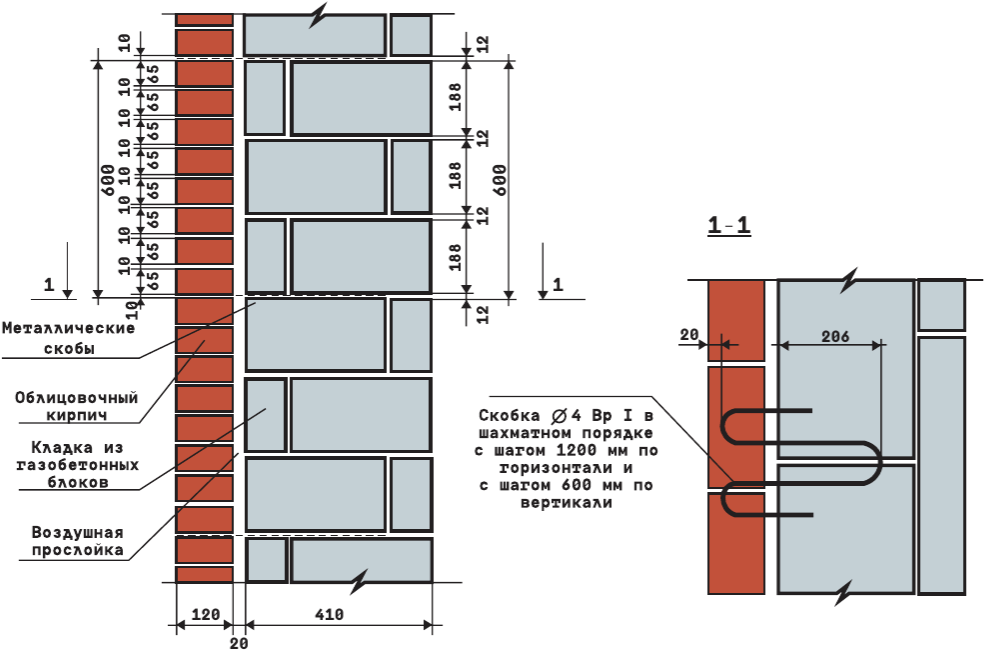

При строительстве дома, коттеджа, гаража, хоз.построек и др.сооружений с сухим и нормальным влажностным режимом рекомендуется применять для наружных стен пустотелый кирпич, так как его теплопроводность ниже, чем у полнотелого. Соответственно, при теплотехническом расчете толщина утеплителя получится меньше, что сэкономит денежные средства при его покупке. Полнотелый кирпич для наружных стен необходимо применять только при необходимости обеспечения прочности кладки.

Армирование кирпичной кладки допускается только лишь в том случае, когда увеличение марки кирпича и раствора не позволяет обеспечить требуемую несущую способность.

Пример расчета кирпичной стены.

Исходные данные: Рассчитать стену первого этажа двухэтажного коттеджа на прочность. Стены выполнены из кирпича М75 на растворе М25 толщиной h=250мм, длина стены L=6м. Высота этажа H=3м.

Решение.

Несущая способность кирпичной кладки зависит от многих факторов — от марки кирпича, марки раствора, от наличия проемов и их размеров, от гибкости стен и т. д. Расчет несущей способности  начинается с определения расчетной схемы. При расчете стен на вертикальные нагрузки, стена считается опертой на шарнирно-неподвижные опоры. При расчете стен на горизонтальные нагрузки (ветровые), стена считается жестко защемленной. Важно не путать эти схемы, так как эпюры моментов будут разными.

Пример:

Выбор расчетного сечения.

В глухих стенах за расчетное принимается сечение I-I на уровне низа перекрытия с продольной силой N и максимальным изгибающим моментом М. Часто опасным бывает сечение II-II, так как изгибающий момент чуть меньше максимального и равен 2/3М, а коэффициенты m_g и φ минимальны.

В стенах с проемами сечение принимается на уровне низа перемычек.

Давайте рассмотрим сечение I-I.

Из прошлой статьи Сбор нагрузок на стену первого этажа возьмем полученное значение полной нагрузки, которая включает в себя нагрузки от перекрытия первого этажа P₁=1,8т и вышележащих этажей G=G_п+P₂+G₂= 3,7т:

N = G + P₁ = 3,7т +1,8т = 5,5т

Плита перекрытия опирается на стену на расстоянии а=150мм. Продольная сила P₁ от перекрытия будет находиться на расстоянии а / 3 = 150 / 3 = 50 мм. Почему на 1/3? Потому что эпюра напряжений под опорным участком будет в виде треугольника, а центр тяжести треугольника как раз находится на 1/3 длины опирания.

Нагрузка от вышележащих этажей G считается приложенной по центру.

Так как нагрузка от плиты перекрытия (P₁) приложена не по центру сечения, а на расстоянии от него равном:

e = h/2 — a/3 = 250мм/2 — 150мм/3 = 75 мм = 7,5 см,

то она будет создавать изгибающий момент (М) в сечении I-I. Момент — это произведение силы на плечо.

M = P_1*e = 1,8т * 7,5см = 13,5 т*см

Тогда эксцентриситет продольной силы N составит:

e₀ = M / N = 13,5 / 5,5 = 2,5 см

Так как несущая стена толщиной 25см, то в расчете следует учесть величину случайного эксцентриситета e_ν=2см, тогда общий эксцентриситет равен:

e₀ = 2,5 + 2 = 4,5 см

y=h/2=12,5см

При e₀=4,5 см < 0,7y=8,75 расчет по раскрытию трещин в швах кладки можно не производить.

Прочность кл_{адки внецентренно сжатого элемента определяется по формуле:}

N ≤ m_g φ₁ R A_c ω

Коэффициенты m_g и φ₁ в рассматриваемом сечении I-I равны 1.

— R — расчетное сопротивление кладки сжатию. Определяем по таблице 2 СНиП II-22-81 (скачать СНиП II-22-81). Расчетное сопротивление кладки из кирпича М75 на растворе М25 равно 11 кг/см² или 110 т/м²

— A_c — площадь сжатой части сечения, определяется по формуле:

A — площадь поперечного сечения. Так как сбор нагрузок считали на 1 пог. метр, то и площадь поперечного сечения определяем от одного метра стены A = L * h = 1 * 0,25 = 0,25 м²

A_c = 0,25 (1 — 2*0,045/0,25) = 0,16 м²

— ω — коэффициент, определяемый по формуле:

ω = 1 + e₀/h = 1 + 0,045/0,25 = 1,18 ≤ 1,45 условие выполняется

Несущая способность кладки равна:

N ≤ 1*1*110*0,16*1,18=20,8 т

5,5 ≤ 20,8

Прочность кладки обеспечена.

← Предыдущая
Следующая →

Статья была для Вас полезной?

Оставьте свой отзыв в комментарии

Конструктор кладки для расчета и визуализации кирпича| донские-зори.рф

Широкий выбор цветовых решений лицевого кирпича «Донские Зори» и возможность

их комбинирования для создания уникальных сочетаний.

Полная свобода творчества!

Сгенерировать текстуру

Сбросить выбранное

WDF

(215х102х65 мм)

Ригельный LS

(475х85х40 мм)

Ригельный LN

(490x90x40 мм)

Вы можете смешать максимум 3 артикула

+

✕

Абрамцево

(W004)

+

✕

Абрамцево узорный

(W006)

+

✕

Азарово

(W162)

+

✕

Алабино

(W143)

+

✕

Александрово

(W183)

+

✕

Архангельское

(W160)

+

✕

Берёзово

(W154)

+

✕

Бережки

(W121)

+

✕

Берново

(W059)

+

✕

Благодать

(W005)

+

✕

Болдино

(W014)

+

✕

Бородино

(W007)

+

✕

Варварино

(W181)

+

✕

Вельяминово

(W030)

+

✕

Видное

(W072)

+

✕

Вишняково

(W137)

+

✕

Волхонка

(W077)

+

✕

Георгиево

(W060)

+

✕

Глебово

(W106)

+

✕

Горки

(W176)

+

✕

Данилово

(W009)

+

✕

Данилово Узорный

(W008)

+

✕

Денисово

(W153)

+

✕

Дубна

(W114)

+

✕

Дягилево

(W122)

+

✕

Екатерининское

(W159)

+

✕

Жерелёво

(W145)

+

✕

Захарово

(W090)

+

✕

Зимарово

(W150)

+

✕

Зимино

(W170)

+

✕

Ижевское

(W177)

+

✕

Извеково

(W042)

+

✕

Ильинское

(W179)

+

✕

Константиново

(W041)

+

✕

Константиново Узорный

(W048)

+

✕

Красково

(W116)

+

✕

Крёкшино

(W163)

+

✕

Летово

(W173)

+

✕

Литвиново

(W087)

+

✕

Любаново

(W107)

+

✕

Мамоново

(W108)

+

✕

Марфино

(W169)

+

✕

Мелихово

(W136)

+

✕

Морозово

(W124)

+

✕

Морозово Вековой

(W124B)

+

✕

Морозово Вековой

(W114B)

+

✕

Нарма

(W049)

+

✕

Никулино

(W067)

+

✕

Образцово

(W075)

+

✕

Овстуг

(W168)

+

✕

Огарёво

(W065)

+

✕

Одинцово

(W120)

+

✕

Осташково

(W127)

+

✕

Отрада

(W129)

+

✕

Поречье

(W031)

+

✕

Рождественно

(W010)

+

✕

Серебряно

(W134)

+

✕

Старая Ситня

(W044)

+

✕

Старая Ситня Узорный

(W036)

+

✕

Субботино

(W092)

+

✕

Тайнинское

(W057)

+

✕

Троицкое

(W046)

+

✕

Федино

(W093)

+

✕

Хованское

(W184)

+

✕

Чайка

(W123)

+

✕

Чёрная слобода

(W043)

+

✕

Чернёво

(W101)

+

✕

Шахматово

(W045)

+

✕

Шереметьево

(W040)

+

✕

Яковлево

(W156)

Вы можете смешать максимум 3 артикула

+

✕

Аксай

(LS059)

+

✕

Беккеръ

(LS027)

+

✕

Вена

(LS038)

+

✕

Гаванера

(LS046)

+

✕

Голицынъ

(LS010)

+

✕

Залесье

(LS044)

+

✕

Левада

(LS033)

+

✕

Нордъ

(LS043)

+

✕

Орловъ

(LS045)

+

✕

Печора

(LS029)

+

✕

Победа

(LS040)

+

✕

Романовъ

(LS030)

+

✕

Тюдоръ

(LS015)

+

✕

Черкасск

(LS014)

Вы можете смешать максимум 3 артикула

+

✕

Баварiя

(LN001)

+

✕

Викторiя

(LN010)

+

✕

Звезда

(LN011)

+

✕

Кавказ

(LN016)

+

✕

Лафермъ

(LN009)

+

✕

Петерсенъ

(LN008)

+

✕

Плутонъ

(LN005)

+

✕

Прага

(LN013)

+

✕

Северъ

(LN017)

+

✕

Северъ

(LN004)

+

✕

Сормово

(LN007)

+

✕

Тиволи

(LN006)

Ложковая

Фламандская

Английская крестовая

Английская

Цепная

Ложковая
в четверть кирпича

Готическая

Хаотичная

Ложковая

Ложковая
в полкирпича

Ложковая
в четверть кирпича

Цвет раствора

прозрачный фон

quick-mix LHM BE

quick-mix LHM GR

quick-mix LHM GS

quick-mix LHM HBR

quick-mix LHM HGR

quick-mix LHM WE

quick-mix VK 01. A

quick-mix VK 01.B

quick-mix VK 01.C

quick-mix VK 01.D

quick-mix VK 01.E

quick-mix VK 01.F

quick-mix VK 01.H

quick-mix VK 01.I

quick-mix VK 01.N

quick-mix VK 01.P

quick-mix VK 01.T

quick-mix VM 01.A

quick-mix VM 01.B

quick-mix VM 01.C

quick-mix VM 01.D

quick-mix VM 01.E

quick-mix VM 01.F

quick-mix VM 01.H

quick-mix VM 01.I

quick-mix VM 01.N

quick-mix VM 01.P

quick-mix VM 01.T

ОЦЕНКА БЕТОННЫХ КЛАДОЧНЫХ МАТЕРИАЛОВ — NCMA

ТЭК 04-02А

ВВЕДЕНИЕ

Оценка количества или объема материалов, используемых в типичном проекте каменной кладки, может варьироваться от относительно простой задачи, связанной с неармированной одинарной стеной сада, до сравнительно сложной задачи частично залитого цементным раствором многорядного стенового колизея, построенного из блоков различных размеров, формы, конфигурации.

Крупные проекты из-за их сложности планировки и детализации часто требуют наличия подробных компьютерных программ оценки или глубокого знания проекта для получения разумной оценки материалов, необходимых для строительства. Однако для небольших проектов или в качестве общего средства получения приблизительных оценок эмпирические методы, описанные в этом TEK, обеспечивают практические средства определения количества материалов, необходимых для конкретного проекта строительства из каменной кладки.

Следует подчеркнуть, что информацию для оценки количества материалов в этом разделе следует использовать с осторожностью и проверять на основе рационального суждения. Проблемы проектирования, такие как немодульная компоновка или многочисленные возвраты и углы, могут значительно увеличить количество блоков и объем требуемого раствора или цементного раствора. Часто оценку материала лучше поручить опытному профессионалу, который разработал подержанный способ оценки требований к материалам для кладки.

ОЦЕНКА БЕТОННЫХ КАМЕННЫХ ИЗДЕЛИЙ

Вероятно, самый простой материал для оценки большинства каменных строительных проектов – это сами блоки. Самый прямой способ определить количество блоков бетонной кладки, необходимых для любого проекта, — это просто определить общую площадь каждой стены и разделить ее на площадь поверхности, обеспечиваемую одной единицей, указанной для проекта.

Для обычных блоков с номинальной высотой 8 дюймов (203 мм) и номинальной длиной 16 дюймов (406 мм) площадь открытой поверхности одного блока в стене составляет ⁸ / ₉ футов ² (0,083 м ² ). Включая 5-процентную скидку на отходы и поломки, это составляет 119 единиц на 100 футов ² (9,29 м ² ) площади стены. (Эти и другие значения см. в Таблице 1.) Поскольку этот метод определения необходимого количества блоков бетонной кладки для данного проекта не зависит от ширины блока, его можно применять для оценки необходимого количества блоков независимо от их ширины.

При использовании этого метода оценки площадь окон, дверей и других проемов в стене необходимо вычесть из общей площади стены, чтобы получить чистую поверхность кладки. Точно так же, если в проект должны быть включены различные конфигурации блоков, такие как пилястры, угловые блоки или блоки с соединительными балками, количество блоков, используемых в этих приложениях, необходимо рассчитать отдельно и вычесть из общего количества требуемых блоков.

Таблица 1—Приблизительное количество блоков бетонной кладки, необходимое для строительства одной стены (a)

ОЦЕНКА МАТЕРИАЛОВ ДЛЯ РАСТВОРА

Наряду с цементным раствором, строительный раствор, вероятно, является наиболее часто неправильно оцениваемым строительным материалом для кладки. Такие переменные, как количество раствора на месте по сравнению с предварительно расфасованным раствором, пропорции раствора, условия строительства, допуски на единицы и простои в работе, в сочетании с множеством других переменных могут привести к большим отклонениям в количестве раствора, необходимого для сопоставимых работ.

Таким образом, каменщики разработали общие эмпирические правила для оценки количества раствора, необходимого для укладки бетонных блоков кладки. Эти общие рекомендации следующие для различных типов строительных растворов. Обратите внимание, что следующие оценки предполагают, что блоки бетонной кладки уложены с подкладкой из лицевого раствора; следовательно, оценки не зависят от ширины бетонной кладки.

Цементный раствор для кладки
Цемент для кладки обычно доступен в мешках весом 70, 75 или 80 фунтов (31,8, 34,0 и 36,3 кг), хотя могут быть доступны и другие веса. В одном 70-фунтовом (31,8 кг) мешке кладочного цемента обычно можно уложить примерно 30 пустотелых блоков, если используется подстилка лицевой оболочки. Для обычных пропорций дозирования 1 тонна (2000 фунтов, 9На каждые 8 ​​мешков кладочного цемента требуется 07 кг) кладочного песка. Если используется более 3 тонн (2721 кг) песка, добавьте ½ тонны (454 кг) к отходам. Для меньших количеств песка просто округлите его в большую сторону, чтобы учесть отходы. Это соответствует примерно 240 единицам бетонной кладки на тонну песка.

Готовые растворные смеси
Готовые растворные смеси могут содержать портландцемент и известь, кладочный цемент или растворный цемент, и всегда включают высушенный кладочный песок. Расфасованные в сухом виде строительные растворы обычно доступны в мешках от 60 до 80 фунтов (от 27,2 до 36,3 кг) или навалом по 2000 и 3000 фунтов (907 и 1361 кг).

Портландцементно-известковый раствор
Один мешок портландцемента весом 94 фунта (42,6 кг), смешанный в пропорции с песком и известью для получения бедного раствора типа S или богатого раствора типа N, позволяет уложить примерно 62 пустотелых элемента при укладке лицевой оболочки используется. Это предполагает соотношение одного 94-фунтового (42,6 кг) мешка портландцемента к примерно половине 50-фунтового (22,7 кг) мешка гашеной извести и 4¼ фута ³ (0,12 м ³ ) песка. Для простоты измерения в полевых условиях объемы песка часто соотносят с эквивалентным количеством лопат с использованием кубического фута (0,03 м 9 ).0019 3 ), как показано на рис. 1.

Таблица 2—Расчет раствора для одинарных стен из бетонной кладки Wythe (a)

на конкретной работе может сильно различаться в зависимости от конкретных обстоятельств проекта. Свойства и конфигурация блоков, используемых в строительстве, сами по себе могут иметь огромное значение.

Например, блоки из бетона низкой плотности, как правило, поглощают больше воды из смеси, чем аналогичные блоки из более высокой плотности. Кроме того, метод подачи раствора на каменную стену (перекачка или заливка) может приводить к разным количествам отходов. Хотя абсолютный объем отходов цементного раствора, наблюдаемый в крупном проекте, может быть больше, чем в сопоставимом небольшом проекте, в небольших проектах может быть больший процент отходов цементного раствора.

единицы бетона низкой плотности, как правило, поглощают больше воды из смеси, чем сопоставимые единицы более высокой плотности. Кроме того, метод подачи раствора на каменную стену (перекачка или заливка) может приводить к разным количествам отходов. Хотя абсолютный объем отходов цементного раствора, наблюдаемый в крупном проекте, может быть больше, чем в сопоставимом небольшом проекте, в небольших проектах может быть больший процент отходов цементного раствора.

В таблицах 4 и 5 приведены расчетные объемы готовой цементной смеси в мешках для вертикальной и горизонтальной заливки соответственно.

Таблица 3—Оценка объема цементного раствора для пустотелых одинарных бетонных стен из кладки

Таблицы 4 и 5—Оценка объема цементного раствора для пустотелых одинарных кирпичных стен

Ссылки

1. Kreh, D. Building, Block and Concreterick. Тонтон Пресс, 1998.

.

2. Аннотированные детали проекта и конструкции для бетонной кладки, TR 90B. Национальная ассоциация бетонщиков, 2003 г.

.

NCMA TEK 4-2A, редакция 2002 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Оценка и расчет кирпичной кладки в каменном здании

🕑 Время прочтения: 1 минута

В процедуре оценки кирпичной кладки в каменном здании используются два подхода – осевая линия и метод длинной и короткой стены. В то время как в случае подхода по центральной линии (в случаях прямого движения) размер общей длины остается неизменным, а ширина и высота рядов кладки (в фундаментах, цоколе и надстройке) варьируются в зависимости от проекта, как подробно описано в данном разрез стены; но размеры длины (а также ширины и высоты) при методе длинной и короткой стенки действительно регистрируют изменение от курса к курсу (Рисунок-1).
На самом деле не существует строгих правил смирительной рубашки для получения (удаления) размеров из плана, фасада и чертежей в разрезе — опыт и пригодность (по отношению к каждому чертежу) всегда определяют деление плана на части, чтобы размеры легко вычисляются для окончательного вычисления количества.
Тем не менее, доступны три процедуры (ради четкого понимания всех основ способа измерения), касающиеся количественной оценки фундаментных работ – земляных работ, бетонирования и кладки – и надстройки в данном здании, как указано ниже:
(a) метод «выход наружу» и «внутрь внутрь» (т. е. метод длинной и короткой стенки),
(b) метод скрещивания и
(c) метод центральной линии.
Метод «наружу наружу» и «внутрь внутрь» является наиболее часто используемой процедурой. Здесь длина длинных стен (скажем, для земляных работ) отсчитывается снаружи наружу — AB на рис. 1, — а длина коротких стен измеряется между длинными стенами внутрь внутрь — EF.
Эти длины, очевидно, должны относиться и к бетонированию фундамента. Величина этих размеров изменяется (фактически уменьшается) для длинных стен и увеличивается для коротких стен при каждом изменении ширины (или, луча, толщины) ряда кирпичной кладки:
АВ уменьшится до , т. е. для первой подошвы кладки фундамента длина длинной стены должна быть (2 – 3). И EF увеличится на столько же, став , т.е. (5 – 3). Здесь ширина котлована равна b1, а высота (или толщина по вертикали) равна d1; а для первого основания ширина = b2, а глубина = d2. Аналогичным образом, в цокольном ряду (или для следующего цоколя, если он есть) длина длинной стены должна быть [(10) – (11)], а длина короткой стены должна быть [(15) – (16)] – ширина будучи b3, а глубина = (d3+ d4). А для надстройки длинная стенка будет иметь длину [(18) – (19)], а длина короткой стены будет [(23) – (24)] – ширина равна b4, а высота = высоте помещения от верха ЦОД (верха пола) до нижней стороны плиты крыши (или любой другой это).
Здесь важно указать, что ширина и глубина котлована должны быть соответственно b1 и (d1+ d2+ d3); а для бетона фундамента значения будут b1 и d1 соответственно.
