3D Расчёт навеса — онлайн калькулятор

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной. Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом. Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки. Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы).

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки. Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). вернуться к содержанию

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

автомобильной стоянки;

зоны отдыха барбекю и игровых площадок;

точек мелкой торговли;

открытых бассейнов и душевых площадок;

входов в подъезды, въездных ворот, калиток.

При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.

Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:

ровную или наклонную прямую;

одно или двухскатную;

выгнутую или вогнутую;

купольную или арочную;

пирамидальную или многогранную.

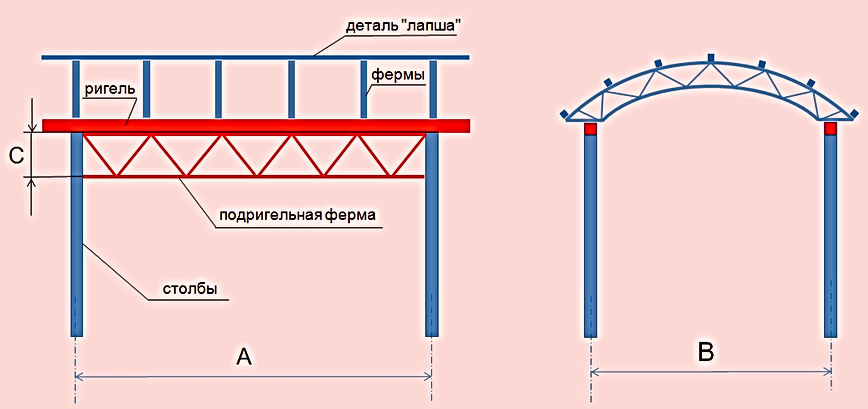

Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:

сегментный;

полигональный;

трапециевидный или двускатный;

параллельный;

односкатный;

консольный;

треугольный. вернуться к содержанию

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. вернуться к содержанию

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор. вернуться к содержанию

Материал для каркаса и опор

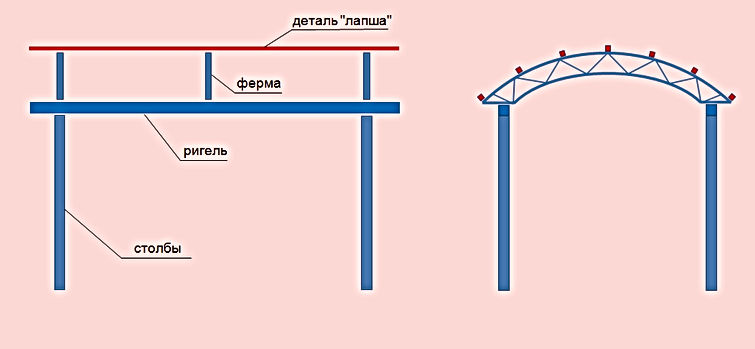

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0. вернуться к содержанию

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

Калькулятор снеговой нагрузки | Вес снега на крыше

Создано Bogna Szyk

Отзыв от Dominik Czernia, PhD

Последнее обновление: 06 апреля 2022 г.

Содержание:

Каков вес снега на крыше?
Плотность снега
Допустимая снеговая нагрузка: США
Допустимая снеговая нагрузка: Канада
Должен ли я сегодня расчистить крышу?
Преимущества снежного покрова
Предупреждающие знаки
Как убрать снег с крыши?

Если вам не посчастливилось жить в солнечной Калифорнии, вы, вероятно, знаете, как каждую зиму сгребать горы снега с крыши. И хотя не все испытали на Аляске снегопады, такие как рекордные 78 дюймов за 24 часа в 1963 году, мы все знаем, что внезапная метель может оставить ваш дом покрытым толстым слоем снега.

неравномерно или когда это казалось правильным. Тем не менее, вы, возможно, задавались вопросом, безопасно ли не убирать снег сразу после снегопада. Наш калькулятор снеговой нагрузки поможет вам принять решение когда убирать снег с крыши по сравнение веса снега с несущей способностью крыши .

Пожалуйста, помните, что числа, выдаваемые этим калькулятором, являются приблизительными и ни в коем случае не являются точными на 100%. Вы всегда должны удалять наросты льда и обращать внимание на признаки нагрузки на крышу. Если сомневаетесь, лучше перелопатить заранее!

Сколько весит снег на крыше?

Чтобы рассчитать вес снега на крыше, используйте первые два раздела нашего калькулятора снеговой нагрузки. Вам необходимо предоставить следующую информацию:

Длина и ширина вашей крыши. Вы можете ввести эти значения в любых единицах измерения, включая метры и футы. Если ваша крыша скатная, введите длину и ширину плоского участка, покрытого крышей.
Скат крыши . Вы можете ввести это значение либо как соотношение x:12 , либо как угол, в зависимости от того, что вам больше подходит.
Толщина снежного покрова . Интуитивно это количество дюймов снега на вашей крыше в том месте, где покрытие самое толстое.
Снежный тип. Плотность снега зависит от того, свежий он, мокрый, продуваемый ветром или смешанный со льдом. Если вы не уверены, какой тип выбрать, всегда выбирайте более влажные типы, так как они более плотные.

Как только вы узнаете эти значения, наш калькулятор снеговой нагрузки автоматически рассчитает общий вес снега на вашей крыше. Вы также можете найти нагрузку на квадратный метр или квадратный фут кровли, открыв расширенный режим . Если вы хотите рассчитать эти значения вручную, используйте следующие формулы:

снеговая нагрузка = толщина * плотность

Результат — снеговая нагрузка , или давление снега — имеет единицы измерения кН/м² или фунтов/фут² .

вес снега = длина * ширина / cos(шаг (°)) * снеговая нагрузка

Вес снега измеряется в кг или фунтов .

Плотность снега

Плотность снега и, следовательно, его нагрузка на квадратный фут зависит от типа снега. Например, свежий снег мягкий, пушистый и легкий. С другой стороны, снег, пролежавший на вашей крыше несколько дней, осядет, и, хотя кажется, что покров истончается, вес его не меняется, меняется только плотность.

Самый крайний случай наблюдается в случае льда. Накопление льда на крыше опасно и должно быть немедленно удалено. Как видно из таблицы ниже, его плотность более чем в 15 раз превышает плотность свежевыпавшего снега!

тип снега	плотность [кг/м³]	плотность [фунт/куб. фут]
Свежий снег	60	3,75
Влажный свежий снег	110	6,87
Осевший снег	250	15,61
Ветреный снег	375	23.41
Очень мокрый снег	750	46,82
Лед	917	57,25

Допустимая снеговая нагрузка: США

Если вы живете в США, наш калькулятор снеговой нагрузки сравнивает общий вес вашей крыши с допустимой нагрузкой, рассчитанной в соответствии со стандартами, изданными Американским обществом инженеров-строителей в отношении Минимальные расчетные нагрузки для зданий и других сооружений (ASCE7-16). Эти стандарты были впервые опубликованы в 1988, и хотя они время от времени обновляются, процесс расчета по существу остается прежним.

Это означает, что , если ваш дом был построен до 1988 года, он может не соответствовать этим нормам — в таком случае обязательно относитесь к результатам этого калькулятора с большой долей скептицизма!

Максимально допустимый вес снега на вашей крыше зависит в основном от местоположения вашего дома . Если вы недавно переехали из Калифорнии в Огайо, вам нужно строить дом по-другому, если только вы не хотите провести полжизни на крыше, копая лопатой. Наш калькулятор позволяет вам выбрать штат, в котором вы живете, а в случае с Аляской — конкретный город. Вся информация взята непосредственно с веб-сайта ATC Hazards.

Если вы хотите получить более точные результаты, вы также можете открыть расширенный режим , чтобы учесть другие факторы, в том числе:

Тип местности . Как и следовало ожидать, крыша здания, расположенного в продуваемой всеми ветрами гористой местности, будет аккумулировать другое количество снега, чем дом в центре города.
Выход на крышу . Если ваша крыша частично заблокирована препятствиями, такими как деревья или более высокие конструкции, окружающие ваш дом, на ней будет скапливаться меньше снега.
Температура в здании. Здания, содержащиеся при низкой температуре, такие как сельскохозяйственные постройки или отапливаемые теплицы, будут иметь температуру крыши, отличную от температуры крыши обычного отдельно стоящего дома. Это влияет на процесс таяния и, следовательно, на количество снега на крыше.
Значение здания . Как и следовало ожидать, важные здания, такие как электростанции, школы или больницы, должны быть более устойчивыми к снегу и поэтому могут выдерживать более высокие нагрузки.

Допустимая снеговая нагрузка: Канада

Поскольку в Канаде часто бывают сильные снегопады, важно знать, какую снеговую нагрузку может выдержать ваша крыша. Наш калькулятор автоматически рассчитывает допустимую нагрузку на вашу крышу в соответствии с Национальным строительным кодексом Канады (NBC). Помните, однако, что каждая провинция приняла документ NBC с небольшими исправлениями и корректировками с учетом специфики региона, поэтому реальное значение может немного отличаться от значения, предоставленного нашим калькулятором снеговой нагрузки.

Максимально допустимый вес снега на вашей крыше зависит в основном от местоположения вашего дома . В нашем калькуляторе вы можете выбрать точное местоположение, сначала выбрав провинцию или территорию, в которой вы живете, а затем указав город. Национальный строительный кодекс Канады предписывает рассматривать снеговую нагрузку на грунт раз в 50 лет как характеристическое значение допустимой снеговой нагрузки.

Если вы хотите получить более точные результаты, вы также можете открыть расширенный режим учитывать другие факторы, в том числе:

Выход на крышу . Если ваша крыша расположена в продуваемых ветром местах (или даже к северу от линии деревьев), ветер будет вызывать снос снега, и на вашей крыше будет скапливаться меньше снега.
Скользкость крыши . На скользкой крыше будет скапливаться меньше снега – вместо этого он будет сползать.
Значение здания . Как и следовало ожидать, важные здания, такие как электростанции, школы или больницы, должны быть более устойчивыми к снегу и поэтому могут выдерживать более высокие нагрузки.

Должен ли я сегодня перелопатить крышу?

Исходя из параметров крыши, указанных в первом разделе, наш калькулятор снеговой нагрузки показывает максимально допустимую толщину снежного покрова и вес снега. Он также сообщает вам, следует ли вам немедленно убрать часть снега или вы можете подождать немного дольше.

Убедитесь, что не ждет слишком долго ! Даже если наш калькулятор утверждает, что нынешний снежный покров не опасен для сооружения, внезапный снегопад ночью может резко изменить ситуацию. Всегда лучше перестраховаться!

Преимущества снежного покрова

Вы можете удивиться, почему мы возимся со всеми этими расчетами вместо того, чтобы рекомендовать вам убирать весь снег сразу после каждого снегопада. Есть несколько причин, по которым полезно держать тонкий слой снега на крыше. К ним относятся:

Удобство . Хотя этот фактор наиболее очевиден, он, вероятно, актуален для всех. У кого хватит сил каждое утро тщательно счищать снег с крыши? И, что более важно, где все это хранить?
Изоляция . Слой снега изолирует ваш дом сверху, предотвращая утечку тепла и, таким образом, значительно снижая ваши счета за электроэнергию.
Защита от повреждений . Если переборщить, можно повредить кровельную черепицу. Это, в свою очередь, приводит к протечкам и скоплению влаги в конструкции крыши — двум явлениям, которых следует избегать всеми силами.

Независимо от рекомендаций этого калькулятора снеговой нагрузки, в некоторых случаях необходимо всегда удалять снег с крыши. В таких ситуациях обязательно действуйте быстро — любое промедление может быть потенциально опасным как для строения, так и для жильцов!

Сосульки или наросты льда . При изменении температуры в течение дня может случиться так, что снег растает и снова замерзнет, образуя слой льда на крыше. Как вы уже знаете, лед имеет значительную плотность и создает большую нагрузку на конструкцию. Кроме того, висящие над головой сосульки опасны для прохожих — они могут упасть кому-нибудь на голову! Если на крыше образовался лед, немедленно удалите его.
Видимые признаки перегрузки . Если ваш дом был засыпан снегом, вес скопившегося снега может привести к тому, что конструкция покажет признаки перенапряжения. К ним относятся провисание потолочной плитки, такие шумы, как скрип или хлопки, растрескивание стен или протечки (влажные пятна на потолке). Если крыша кажется поврежденной, не пытайтесь ее очистить, так как она может обрушиться — вместо этого обратитесь к инженеру-строителю, чтобы оценить масштаб проблемы. Никогда не оставайтесь внутри небезопасной конструкции!
Солнечные батареи . Слой снега, покрывающий солнечные панели, не опасен, но мешает им работать должным образом, так как солнечный свет не может до них дойти. Если у вас на крыше установлены солнечные батареи, удалите весь снег с их поверхности, чтобы обеспечить их эффективную работу.

Как убрать снег с крыши?

Если вы с Аляски или штата Мэн, вы, вероятно, знаете этот процесс вдоль и поперек. Тем не менее, вы должны помнить, что обманчиво простое действие по счищению снега с крыши может быть опасным как для вас, так и для проходящих мимо пешеходов.

Прежде всего, позаботьтесь о безопасности во время уборки снега. Закрепите лестницу , чтобы она не двигалась, и осторожно ступайте , чтобы не соскользнуть с крыши. Во-вторых, как упоминалось ранее, оставляют тонкий слой снега — если вы этого не сделаете, вы можете повредить черепицу и вызвать протечки через кровлю.

Вам также следует подумать о том, куда убрать весь снег с крыши. Если вы просто толкнете его через край, будьте очень осторожны, чтобы он не приземлился на проходящих мимо людей или на автомобили, так как эффект похож на небольшую лавину!

При удалении льда с края крыши лопаты или молотки не будут слишком полезными. Вместо этого вы можете попробовать использовать химические антиобледенители; убедитесь, что они не содержат соли! Каменная соль может повредить кровельную черепицу и вызвать коррозию металлических элементов, таких как желоба или гвозди.

Bogna Szyk

Country

Ваша крыша

Длина крыши

Ширина крыши

Шаг крыши (x:12)

: 12

Скат крыши

Снеговая нагрузка на крышу0003

Толщина снежного покрова

Снежный тип

Всего Вес снега

Расположение вашего дома

Допустимая нагрузка на крышу

Максимальная толщина снежного покрова

3,59

Максимальный вес

Проверьте 6 аналогичных крове.

Стоимость металлочерепицыДлина стропилКровля… 3 подробнее

калькулятор ферм навесов, крыш домов, зданий, сооружений

Предлагаем 5 онлайн-калькуляторов, с помощью которых вы сможете легко и быстро подобрать все профтрубы для планируемого навеса, кровли из здание, без затруднений:

1. Rigel Calculator

2. Калькулятор фермы

3. Калькулятор Zhilin

4. Кальцель для стропил. Если наш калькулятор был вам полезен, вы можете выразить свою благодарность, внеся 20 центов в развитие проекта этого калькулятора. Мы будем вам благодарны, и будем знать, что движемся в правильном направлении. Средства можно отправить на баланс мобильного телефона +79859746452. (МТС, Москва). Для перевода средств можно использовать официальный сайт МТС.

перейти на страницу с 5 калькуляторами

Мы не будем томить читателя фразами типа «здесь нужно учесть…», «рассчитать…», «выбрать из инженерных таблиц. . .- как на всех сайтах!Все формулы, накладные, образцы, Снипы, ГОСТы, сметы спрятаны внутри калькулятора.
Весь материал подбирается в 2-3 размерах, которые вам уже известны. Введите нужные вам размеры и калькулятор покажет процент запаса прочности выбранного профиля.Если запас положительный, то узел навеса будет считаться рассчитанным по законам сопротивления материалов со всеми СНиПами, Стандартами и марками.

С помощью этого калькулятора можно рассчитать любой узел навеса. Вы получите исчерпывающие данные о нагрузках на любой навес или крышу. Подробно рассчитать нагрузку на все элементы навеса можно онлайн.

Наш калькулятор ориентирован на клиентов садовых товариществ, коттеджных поселков и других частных собственников, которым необходим быстрый и разумный подбор профтруб для навесов хозяйственных построек, автонавесов и пристроек к зданиям. Так как часто при отсутствии такого калькулятора, отсутствии опыта клиенты «сада и огорода» берутся за строительство вообще без всяких на то оснований, либо занижая прочность, либо наоборот, тратя лишние деньги, переназначая силы. Поэтому цель калькулятора только в том, чтобы сориентировать клиента в правильном направлении. Для строительства производственных зданий и цехов, промышленных навесов и других крупных сооружений требуется более детальный расчет. Например, в промышленном строительстве каждое звено фермы должно быть рассчитано (кроме предела текучести при разрыве и изгибе в этом калькуляторе) по гибкости на сжатие и кручение, параметр, который учитывается до поступления этого звена в производство фермы, прокаткой на изгиб и заполнение треугольных элементов и другие параметры с их оценками. Но в любом случае, если вы хотите построить «что-то» на основе только «опыта», а не расчетов, то лучше воспользуйтесь этим калькулятором. Кроме того, вы можете использовать этот калькулятор, чтобы установить собственный запас прочности, например, 50%, 80%, выбрав прочность относительно вашего бюджета. Например, фермы нашего производственного цеха имеют резерв 80% и выдерживают не только снег, но и кран-балку, которая несет большие нагрузки.
