Обустройство котельной в частном доме. Обновлено 18.07.2022

Согласно существующим стандартам и нормам, отопительный котел на твердом сырье — дровах, угле, пеллетах — должен располагаться в отдельном, грамотно обустроенном помещении. О его планировке следует подумать еще на стадии подготовки проекта. Важно понимать, что правильно оборудованное техническое помещение под твердотопливный котел – один из залогов вашей собственной безопасности.

Для небольших газовых и электрических моделей специальной топочной не нужно – такое оборудование легко и удобно размещается на кухне или в прихожей.

Основные требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

  • Минимальная площадь топочной — 8 м2. Объем пристройки должен составлять не менее 15 м3 + 0,2 м3 на каждый киловатт мощности системы отопления.
  • Высота потолка — как минимум 2,5 м.
  • Расстояние от фронтальной части котла до противоположной стены — от 2 м.
  • Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
  • В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м2 остекления на каждый 1 м3 объема топочной.
  • Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
  • Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
  • Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см2 сечения канала на каждый киловатт мощности оборудования.
  • Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
  • Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

Схема котельной с твердотопливным котлом

Помещение, в котором вы разместите отопительное оборудование, может находиться:

  • …внутри дома. Этот вариант подходит для газовых и электрических котлов небольшой мощности. Что касается твердотопливных моделей, то их рекомендовано выносить за пределы жилых помещений.
  • …в пристройке. Это отдельное здание, возведенное впритык к одной из стен коттеджа. При этом важно, чтобы расстояние от стенок пристроенной котельной до окон и дверей дома было не менее 1 метра. У топочной должен быть отдельный фундамент и четыре, а не три стены.
  • …в отдельно стоящем здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилыми помещениями инженерными коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В помещении топочной необходимо выделить место для следующих обязательных элементов отопительной системы:

  1. Твердотопливный котел;
  2. Бойлер с теплоносителем;
  3. Обвязка котла — расширительные баки, насос, грязевик и т.д.;
  4. Распределительный коллектор для направления воды по контурам;
  5. Группа безопасности котла для выведения воздуха из системы;
  6. Котловая автоматика для управления работой всей системы;
  7. Оборудование для тушения возгораний.

В топочной может также располагаться дополнительный бойлер косвенного нагрева, который обеспечивает подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурное устройство.

Вентиляция в котельной с твердотопливным котлом

В помещении, которое предназначается для генератора тепловой энергии, обязательно должна быть установлена приточная и вытяжная вентиляция. При этом важно, чтобы она работала максимально исправно и не зависела от электричества. Согласно существующим правилам, воздух в топочной должен циркулировать и обновляться не менее трех раз за час.

Канал естественной вытяжки обустраивают непосредственно над отопительным котлом. Именно в этой части помещения скапливается воздух с пониженным содержанием кислорода, а также продукты горения. Чтобы тяга была достаточной, трубу располагают строго вертикально. Ее высота должна составлять не менее трех метров. На противоположной стене котельной, ближе к полу, обустраивается канал приточной вентиляции. Его можно закрыть решеткой из жаропрочного материала. Она не позволит насекомым проникать внутрь помещения, а также защитит котельную от мусора с улицы.

Размеры приточной вентиляции для котельной с твердотопливным котлом рассчитывается по следующей формуле: на каждый 1 кВт мощности котла требуется 8 см2 площади сечения канала. Если забор воздуха идет из смежного помещения, то на то же количество мощности аппарата будет приходиться уже 30 см2 площади сечения.

Котельные с твердотопливным котлом в частном доме часто оснащаются системами искусственной вентиляции. В вытяжном и входном каналах устанавливаются электрические вентиляторы, которые обеспечивают более интенсивную циркуляцию воздуха. Мощность аппаратов рассчитывается таким образом:

Объем котельной * 3 + 10-30% (для резерва производительности)

Таким образом, для помещения объемом 10 м3 мощность вентиляторов должна составлять не менее 33 кВт. Важно, чтобы устройства были выполнены в жаропрочных металлических корпусах – это защитит их от высоких температур в котельной.

Купить высококачественный отопительный котел на дровах, угле или пеллетах, а также получить профессиональную консультацию по вопросам его монтажа и эксплуатации можно в интернет-магазине «Теплодар». Просто оставьте заявку на нашем сайте или свяжитесь с менеджерами компании в вашем регионе.


Принципиальная схема котельной частного дома – ставим ТТ котел

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

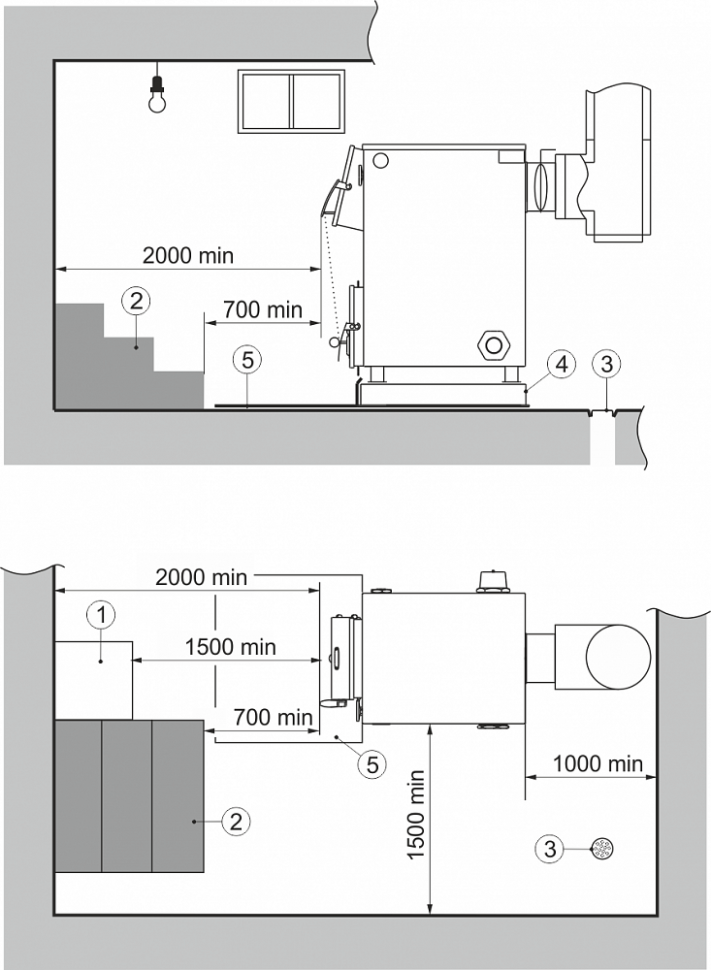

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

  • От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
  • Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
  • От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
  • От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
  • От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
  • По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

  1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
  2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
  3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
  4. Дымоход для ТТ котла эффективного сечения и высоты.
  5. Система слива котловой воды на случай профилактики теплогенератора.
  6. Котловая автоматика – внутридомовая или погодозависимая.
  7. Система пожаротушения в твердотопливной котельной.

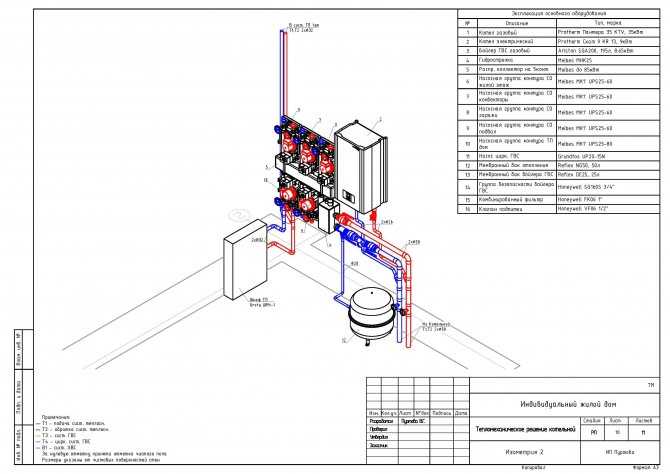

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:



Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Типы котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

  • встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
  • в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
  • отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
  • блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

  • котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
  • котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
  • расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
  • аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
  • распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
  • циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
  • дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
  • охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
  • автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
  • запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
  • трубы по которым вода от котла поступает к радиаторам;
  • фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Не обязательно использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

  • газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
  • твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
  • мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
  • Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

  • настенные;
  • для наружного применения.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4. Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

  • Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
  • при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
  • при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
  • В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
  • Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
  • дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигают такие нормативные акты, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

  • помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке 2 ;
  • высота помещения не менее 2,5 м;
  • объем помещения — 15 м 3 и более;
  • Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
  • минимальный размер оконного проема 0,03 м 2 /1м 3 помещения;
  • наличие подиума для напольного котла высотой не менее 5 см;
  • 1 м свободного пространства должно оставаться перед котлом 2 , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
  • принудительная вентиляция и канализация;
  • ширина дверного проема не менее 80 см, дверь открывается наружу;
  • для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
  • если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

  • расстояние от котла до ближайших стен и предметов от 10 см;
  • на каждый 1 кВт мощности необходимо предусмотреть 8 см 2 оконный проем;
  • дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
  • внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
  • в дымоходе должно быть специальное отверстие для его обслуживания;
  • для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м 2 ;
  • при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
  • пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
  • Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

  • в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м 3 . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
  • Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Не сжигает топливо, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

  • дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
  • В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
  • независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
  • если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
  • Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

  • Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
  • необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м 3 , то за час в нее должно поступать 45 м 3 воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
  • для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
  • если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. Даю 8 см на 1 кВт мощности котла 2 вентиляционная площадь;
  • при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см 2 отверстий;
  • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7. Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м 3 (при высоте потолков 2,7 м это около 480 м 2 ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

Наконец

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

Теги:Котел отопительный

Размеры котельной в частном доме для газового котла: нормы площади

Система отопления частных коттеджей чаще всего автономная. Это удобнее: хозяин дома самостоятельно определяет режим отопления, контролирует расход топлива и регулирует работу. Основным источником тепла в системе является газовый котел. Для него и для его периферии рекомендуется оборудовать в частном доме котельную.

Содержание

  1. Назначение котельной
  2. Основные нормативные документы
  3. Правила размещения котельной в доме
  4. Требования к помещению
  5. Требования к котельной пристроенной к дому
  6. Какой площади должно быть помещение
  7. Размер пеллетной котельной в доме
  8. Размещение котла на кухне, кладовой или прихожей
  9. Окно котельной
  10. Требования к дверям котельной
  11. Требования к стенам в котельной
  12. Проектирование и расчет
  13. Воздухообмен
  14. Приточно-вытяжные потоки
  15. Электричество
  16. Состав проекта отопления

Назначение котельной

Котельная в частном доме — служебное помещение, в котором размещено отопительное оборудование

Отопительное оборудование классифицируется как небезопасное в аварийном режиме. При протечке газового котла или подающих труб существует вероятность возгорания, взрыва, возгорания и отравления. Поэтому монтировать такое оборудование необходимо в соответствии с нормами СНиП.

Наилучший вариант обустройства – отдельное специальное помещение для газового котла и оборудования для его обслуживания. Строят его так, чтобы в случае повреждения, аварии или во время ремонта не пострадали проживающие в доме люди, а также жилые помещения.

Места для размещения:

  • чердак или чердак;
  • цокольный этаж — на сегодняшний день самое популярное решение;
  • отдельный хозблок — рекомендуется, если дом старый;
  • комната в доме;
  • Пристроенная котельная.

Проект котельной на базе газового аппарата и на базе электрокотла согласовывается с государственными организациями.

Основные нормативные документы

Бытовая автоматическая газорегуляторная система

Основой нормативной документации на строительство котельной являются документы СНиП. В перечень входят:

  • п.6.17-25 СП 42-101-2003;
  • п. 6.29-48 СП от 2.04.08-87;
  • глава 4 в СП 41-104-2000;
  • п.7 СП 62.13330.2011;
  • п.6.6 СП 60.13330.2012;
  • п.6.12 СП 55.13330.2011;
  • Инструкция МДС 41.2-2000 о размещении газовых котлов.

Нормы СНиП постоянно обновляются и изменяются. С 2019 года обязательным элементом стало оснащение газовой котельной датчиком загазованности.

Правила размещения котельной в доме

Проект котельной

Разработку проекта котельной лучше доверить специалистам. Помимо норм СНиП существует множество дополнительных ограничений на размеры помещения и его обустройство, касающиеся пожарной безопасности, требований к частоте воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность обогревателя:

  • Если мощность газового котла не превышает 30 кВт, его можно установить в любом месте, в том числе на кухне и в коридоре.
  • Оборудование мощностью до 60 кВт также можно установить на кухне или в зале, но недостаточный воздухообмен компенсировать приточным воздуховодом диаметром не менее 15 см.
  • Устройство мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
  • Еще более мощные агрегаты устанавливаются только в отдельном здании.

Если в специальном сооружении все устроено для правильного размещения котла, то в подсобных помещениях или в подвале необходимо учитывать особенности монтажа и устройства различных систем. Газовый котел монтируется на пол или на стену. При этом на стене в кухне допускается монтировать прибор мощностью до 60 кВт, а в прихожей — только до 35 кВт.

Одноконтурный котел работает только на обогрев дома, двухконтурный подает горячую воду. Этот вариант выбирается, если используется небольшое количество горячей воды. Тогда котельная тоже заменяет котельную.

Требования к помещению

Пол, стены и потолок обшиты негорючими материалами

Помещение для газового котла должно удовлетворять ряду следующих условий.

  • В кочегарке должно быть окно. Он может быть как пластиковым, так и деревянным. Его площадь рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в подвале только в том случае, если хозблок относится к полуподвальным помещениям.
  • Требуется вентиляция. Мощность и тип системы зависят от параметров котла.
  • Установка комплектуется водопроводными и канализационными трубами, газовыми трубами, системами управления и электропроводкой. Оборудование должно располагаться так, чтобы был свободный доступ к котлу и к любому нагревательному элементу.
  • Обшивать стены, полы, потолки можно только негорючими материалами. Для стен и пола обычно берется плитка, допускается оштукатуривание.
  • В котельной допускается установка не более 2 устройств.
  • Учитывается вес котла. Если она превышает 200 кг, под нее возводят железобетонную подушку или плитный фундамент.
  • Все проемы должны быть отделаны негорючими материалами, створки должны открываться наружу.
  • Ко всем элементам системы отопления должен быть свободный доступ.

Котельные предпочтительнее устанавливать в северной или восточной части дома. Обычно их объединяют с санузлом, котельной, кухней.

Требования к котельной пристроенной к дому

Иногда под котельную выделяют отдельный модуль.

Для кочегара можно построить отдельный модуль. К этому варианту прибегают редко, так как обычно пристройка искажает внешний вид здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке предъявляется ряд особых требований:

  • Фундамент строения не соединяется с фундаментом здания, между ними оставляют зазор, часто дополнительно гидроизолируют.
  • Газовые приборы сильно нагреваются, поэтому стены, пол и потолок выполнены и отделаны только негорючими материалами.
  • Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
  • Для дымохода требуется специальный фундамент.

Отдельная или пристроенная котельная, как и комната в доме, оборудуется собственной вытяжкой. Нужны окна.

Строительство пристроенных и крышных котельных допускается при соблюдении норм давления и температуры воды.

Какой площади должно быть помещение

В деревянном доме котлы устанавливаются на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентируются СНиП. Параметры определяются мощностью оборудования.

Правила следующие:

  • При мощности до 30 кВт требуется 7,5 м² для оснащения агрегата под газ. Высота помещения около 2,5 м, поэтому при установке на кухне нужно рассчитать кратность воздухообмена.
  • Для нагревателя мощностью 60 кВт требуется 15 м³.
  • Площадь котельной в частном доме для газового бытового котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
  • Объем кочегарки для агрегата мощностью до 350 кВт не менее 20 м³.

На самом деле площадь комнаты должна быть больше. Ведь рядом с агрегатом необходимо разместить сервисное и измерительное оборудование так, чтобы оставался свободный доступ к любым элементам и аппаратам.

При размещении котла в деревянном здании расстояние от агрегата до стены, обитой в этом месте железом, должно быть не менее 40 см.

Размер пеллетной котельной в доме

Пеллетная котельная

При отсутствии централизованного газоснабжения вместо газового котла устанавливается пеллетный котел. Этот твердотопливный вариант привлекает своей экономичностью и возможностями автоматизации. Пеллеты могут храниться в специальном бункере, откуда по мере необходимости подаются в котел.

Бункер и обогреватель размещаются в разных комнатах или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для обогрева 400 м² в течение 6 месяцев. Площадь склада составляет 4 м². Размеры котельной рассчитываются стандартным образом.

Размещение бункера и пеллетного котла в одном помещении запрещается. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или прихожей

Котлы допускается устанавливать на кухне при объеме помещения 21 м³

Если мощность прибора не превышает 60 кВт, установка в подсобных помещениях в дом разрешен. Газопроводы разрешают установку, если кубатура кухни 21 м³ или кухни-столовой – 36 м³.

Здесь устанавливаются как напольные, так и настенные котлы. Оборудование — насосы, смесители, распределители, коллекторы обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, ограничений на установку нет.

Преимущество такого расположения: нет необходимости выводить дымоход на крышу. Достаточно вывести трубу на фасад.

Категорически запрещается ставить газовый котел в ванной или в ванной комнате.

Окно котельной

Обязательное требование – открывающееся окно. Его конструкция строго регламентирована ГОСТ Р 56288-2014. Окно относится к категории легко сбрасываемых. Он может располагаться на стене, на потолке или в приямке.

Предназначен для защиты здания от взрыва. При аварии ударная волна выбивает окно и благодаря этому несущие конструкции дома не повреждаются.

Площадь остекления рассчитывается исходя из параметров помещения:

  • при площади котельной до 9 м² устанавливается окно площадью не менее 0,8 м²;
  • в помещении площадью более 9 м² площадь остекления не является рамой, рассчитанная из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается установка однокамерного стеклопакета толщиной до 4 мм. Нельзя использовать поликарбонат, защитное стекло, армированное стекло.

Требования к двери котельной

Дверь должна быть оборудована в пристроенной котельной. Из помещений внутри коттеджа — в подвал, на кухню — отдельная дверь не нужна.

Исключением является котельная на пеллетах или дровах. Здесь необходим выход на улицу.

К двери в жилищную котельную предъявляются следующие требования:

  • расстояние от двери в помещение до входной двери должно быть не более 12 м;
  • створка должна открываться наружу для облегчения выхода из котельной;
  • ширина дверного полотна превышает ширину котла на 20 см;
  • полотно должно соответствовать типу 3 с EI15 — дверь стальная с негорючим наполнением;
  • порог перед входом должен быть на 10 см выше пола в коридоре для предотвращения затопления в случае протечки.

Для слива воды установлен канализационный трап.

Требования к стенам в котельной

Для приставных или отдельных модулей также представлены определенные строительные нормы. Стены строят только из несущих или самонесущих материалов – кирпича, пенобетона, газоблока. Такой материал выдерживает открытый огонь 120 и даже 180 минут.

Также учитывается нагрузка на подшипник. Вес котлов и расширительных бачков довольно большой. Кирпичная стена выдержит такую ​​нагрузку.

Каркасная технология и сэндвич-панели не подходят, так как используемые в строительстве материалы горючи.

Проектирование и расчет

Проектирование и расчет должны выполнять специалисты

Лучше специалисту создать проект и рассчитать планировку котельной. Однако владелец должен быть знаком с общими требованиями организации.

Воздухообмен

Частота полного воздухообмена зависит от назначения помещения. На кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется дополнительно 100 м³. Если речь идет об отдельной котельной, то воздух обновляется три раза в час. Однако в этом случае воздухообмен необходимо рассчитывать с учетом объема приточного воздуха для сжигания газа.

На самом деле расчет прост. Например, для нормальной циркуляции воздуха в котельной площадью 12 м² при высоте 3 м требуется 12*3*3=108 м³ воздуха в час.

Приточно-вытяжные потоки

Приток размещается внизу двери или стены.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
