Какой стандартный размер шифера, как рассчитать количество волнистого листа для покрытия крыши, учитывая ширину листа, фотографии и видео
Содержание статьи:
1. Общие сведения о шифере
2. Недостатки шифера
3. Преимущества шифера
4. Показатели ГОСТа и размеры шифера
5. Требования ГОСТа к фасонным деталям
6. Использование плоских шиферных листов
С каждым годом количество видов кровельных материалов на мировом рынке неуклонно растёт, постоянно совершенствуются технологии и появляются новые конкуренты. Но всё же есть материалы, которые будут востребованы всегда, какими бы ни были окружающие условия. Таким материалом является и шифер, уже несколько десятков лет успешно конкурирующий с другими видами кровельного покрытия.
Его преимущества: дешёвая цена, долговечность и удобство в использовании. Если в качестве кровельного покрытия был выбран шифер, его размеры помогут выполнить монтаж качественно, быстро и без затруднений.
В этой статье будут рассмотрены шифер волновой размеры листа и его преимущества и недостатки, что поможет вам определиться с площадью листов и их применением. Также вы узнаете, как произвести расчет шифера по размерам крыши.
Общие сведения о шифере
В наших краях прижилось слово «шифер», и никто не видит в этом ничего необыкновенного. На самом деле шифер – это немецкое слово, означающее «сланец», который, кстати, тоже используется для покрытия кровли. Но то, что у нас принято называть шифером, на самом деле является асбестоцементным волнистым листом.
Несмотря на постоянное появление новых перспективных кровельных материалов, например, металлочерепицы, полимерного шифера и профнастила, шифер занимает 40% от общей массы используемых кровельных материалов.
Шифер волнистый: размеры листов помогают смонтировать кровлю в два, а то и в три раза дешевле, чем при использовании других материалов. Однако не стоит отрицать, что у шифера есть и ряд недостатков. Давайте рассмотрим их более подробно.
Недостатки шифера
- Хрупкость материала. Это один из главных недостатков, так как даже крупный град может привести в негодность листы шифера образовавшимися в них отверстиями.
- Большой вес одного листа. Хотя размеры восьмиволнового шифера отвечают стандартным требованиям, с весом шифера дело обстоит несколько иначе. Масса одного листа находится в пределах 14-16 кг, а это создаёт дополнительные сложности при монтаже самой кровли и несущих опор под неё.
- Гигроскопичность. Волокна из асбеста проявляют склонность к набуханию в условиях высокой влажности. Если угол наклона крыши менее 12 градусов, то в листах начнёт собираться вода, будет расти мох, а во время морозов в листах могут появиться трещины. Важно помнить, что чем больше будет угол наклона крыши, тем дольше прослужит кровельный материал. Однако в крайности впадать тоже не надо.
- Относительно небольшой срок эксплуатации. Гарантия производителя обычно ограничивается 30 циклами размораживания, то есть 30 годами. По сравнению с гарантийным сроком других материалов, шифер не так уж и долговечен, хотя при правильном выполнении монтажа может прослужить более 100 лет.
- Потеря со временем первоначальных свойств. С каждым годом качество покрытия становится всё хуже и хуже, поэтому если какой-то фрагмент кровли и доживёт до 100 лет, то его нельзя будет назвать шифером в полном смысле этого слова.
- Использование в составе асбеста. Этот недостаток стал причиной того, что в Европе был введён запрет на использование шифера, так как асбест очень вреден для окружающей среды и для здоровья (детальнее: «Вреден ли шифер для здоровья»). Впрочем, слой гидроизоляции и других материалов не пропускают вредные вещества в дом, поэтому в наших условиях экологичность шифера практически никогда не принимается во внимание.
С другой стороны, размеры листов шифера позволяют использовать на каждые 10 кв.м. от 6 до 8 листов шифера.
Преимущества шифера
Если бы всё было так плохо, продажи шифера со временем становились бы всё меньше и меньше, а потом и вовсе пропали бы. Но этого не происходит. В чём же причина?
В преимуществах, которыми обладает шифер:
- Низкая цена. В сравнении с остальными кровельными материалами шифер очень дешёв, поэтому часто для монтажа кровли его выбирают люди с ограниченными доходами.
- Высокая технологичность. Чтобы разрезать шифер, можно воспользоваться практически любым режущим инструментом: пилой-ножовкой, болгаркой, дисковой пилой и многими другими инструментами.
- Лёгкий монтаж. Укладывая шифер, работнику не требуется никаких особенных знаний и умений, достаточно придерживаться инструкции, чтобы выполнить качественный монтаж покрытия.
- Разреженная обрешётка. Стандартное расстояние между брусьями достигает 0,75 м.
Показатели ГОСТа и размеры шифера
ГОСТ, определяющий основные характеристики волнистого шифера, находится под номером 30340-95 и называется «Листы асбестоцементные волнистые». ГОСТ плоского шифера – 18124-95 под названием «Листы асбестоцементные плоские». Но не стоит сбрасывать со счетов тех производителей, которые придерживаются собственной технологии производства, и чья продукция не соответствует вышеуказанным ГОСТам (подробнее: «Плоский шифер — размеры листа»).
Согласно ГОСТу 30340-95, стандартный размер шифера должен отражаться в марке. Основными показателями размера листа стали высота волны и расстояние между ближайшими их гребнями.
По этим признакам ГОСТ выделяет два основных типоразмера: 40/150 и 54/200, где первая цифра определяет высоту волны, а вторая показывает расстояние между гребнями. Для каждого типа размер листа шифера регулируется согласно количеству волн. Отдельные значения установлены для участков нахлёстов.
Какой размер шифера сейчас выпускается промышленностью?
Есть несколько размеров, которые отличаются в зависимости от вида:
- Плоский шифер выпускается следующих размеров: с шириной 1,2 или 1,5 м, с длиной 2,5, 3 или 3,5 м и с шириной 6, 8 и 10 мм.
- Выпускается плитка размером 40х60 мм, вырезанная из плоских листов шифера.

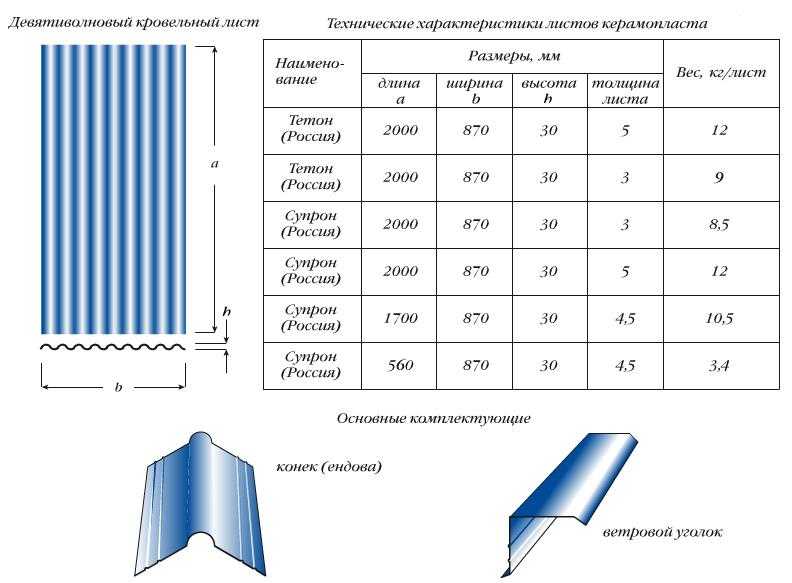

- В некоторых магазинах можно приобрести экспериментальный вид шифера с пятью волнами. Заслуживает внимания полезная площадь покрытия: так как шаг одной волны равен 262 с половиной мм, общая площадь листа составляет 1,98 кв.м. Большие нахлёсты забирают немногим менее 0,4 кв.м, поэтому полезная площадь составляет 1,6 кв.м. Таким образом, более 20% каждого листа используется только под нахлёсты.
- 6-волновой шифер применяется обычно в производственных зданиях. Размер – 54/200, ширина шифера – 1125 мм. Стандарт допускает два варианта ширины: 6 и 7,5 мм.
- Самым популярным является шифер с семью волнами. Он часто используется в частных постройках и жилых домах.
- Почти такой же популярностью пользуется и 8-волновой шифер, размеры которого более выгодны по сравнению с предыдущим вариантом.
Конечно, есть и нестандартные варианты производства, но основные размеры шифера следующие: длина 1170 мм для любого вида и ширина 1130 мм для шифера с пятью и восемью волнами, 1125 мм для 6-волнового шифера и 980 мм для 7-волнового. Некоторые производители предлагают различные нестандартные размеры под заказ, поэтому есть смысл уточнять нужные вам размеры при заказе.
Как упоминалось ранее, размеры шифера меняются в зависимости от марки.
Ниже приведены некоторые самые распространённые марки и их размеры:
- УВ – волнистый шифер унифицированного профиля с ходовым размером 1750х1125 мм;
- ВО (3) – волнистый шифер обыкновенного профиля с размерами 1200 на 680 мм;
- ВУ – волнистый шифер усиленного профиля с длиной до 2800 мм.

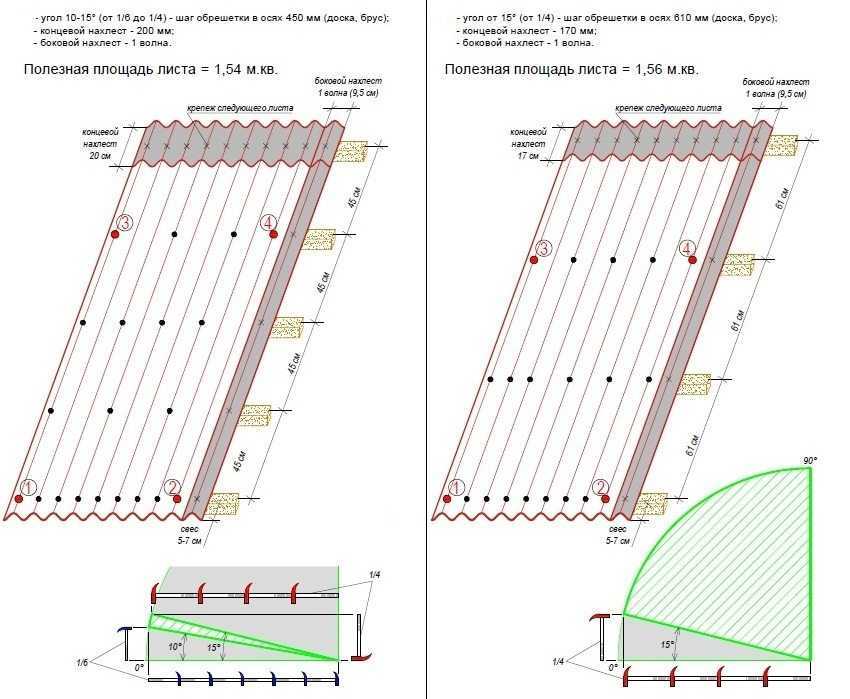

Как размер листа шифера может помочь вычислить его полезную площадь? Всё очень просто. Длина, умноженная на ширину, затем умножается ещё на коэффициент (0,7 для перекрытия в две волны и 0,8 для нахлёстов в одну волну). Полученный результат и есть полезная площадь листа. При расчёте важно также учитывать площадь вертикальных нахлёстов, вычитая её из получившегося результата.
Требования ГОСТа к фасонным деталям
ГОСТ регулирует не только размеры и высоту шиферных листов, но и других важных деталей, например, фасонных. Хотя обычно они изготавливаются из оцинкованного железа, некоторые в качестве исходного материала используют асбоцементные смеси.
Среди этих деталей ГОСТом выделяются следующие:
- коньковая перекрывающая;
- коньковая перекрываемая;
- упрощенная коньковая перекрывающая;
- упрощенная коньковая перекрываемая;
- равнобокая угловая;
- лотковая;
Длина деталей может быть разной и составлять 112,5, 113, 131 или 175 см. Высота перекрывающей волны тоже разнится и может быть как 46, так и 60 мм. Такие фасонные детали применяются в устройстве кровельных коньков, ендов и водосборных систем. Они особенно важны для шиферной кровли, так как материал не имеет гибкости, но имеет уникальный специфический рельеф.
Использование плоских шиферных листов
Есть ещё один способ применения шифера в повседневной жизни. С его помощью можно создать разнообразные заграждения и даже использовать листы как стены помещения. Для этих целей прямой шифер подходит лучше волнистого из соображений целесообразности применения и дальнейшей экономии.
В сочетании с длиной большая ширина помогает закрывать большое пространство одним листом. При этом не потребуется прикладывать большие усилия для установки листов, что объясняется их небольшой толщиной. С другой стороны, небольшая толщина (до 10 мм) не даст шиферному забору выдержать сильный удар или столкновение с автомобилем. Хрупкость материала очень влияет на его защитные свойства.
Интересно, что есть две технологии производства шиферных плит. Плиты могут быть прессованными и не прессованными. Первый тип гораздо прочнее, но в то же время и дороже.
Вредность шифера — правда или миф, подробнее на видео:
На прочности материала стало положительно сказываться добавление пигментов в его состав. В последнее время многие производители начали практиковать подобные варианты производства шиферных листов. К тому же, пигментная окраска позволяет листам долгое время сохранять свой естественный цвет и не выгорать на солнце. А упрочнение покрытия объясняется минеральным происхождением металла. Типоразмеры этих листов полностью совпадают со стандартными.
Укладку шифера на кровле нужно производить, начиная каждый второй ряд с половинки листа. Это поможет избежать образования в одном и том же месте 4-ых стыков сразу.
Хотя шифер совсем негибкий материал, его лёгкий монтаж при помощи любого инструмента с лихвой покрывает этот недостаток. Можно с уверенностью сказать, что шифер нескоро исчезнет с рынка кровельных продуктов!
Основные размеры листа шифера всех видов: от волнового до плоского
Шифер — очень популярный в России бюджетный кровельный материал. И совсем не только из-за цены, хотя стоит он действительно дешево. Шифер прочен, химически устойчив, не разрушается под воздействием ультрафиолетовых лучей и очень долговечен — служит 40-70 лет. Общую картину несколько портит асбест в составе, хотя для эконом-строительства это все равно одно из лучших кровельных покрытий. Но мало кто знает, насколько разнообразным бывает шифер — размеры листа и полезная площадь у разных видов могут отличаться на десятки процентов. Конечно, разница не всегда настолько большая, но от нее все равно зависят: необходимое количество листов, нагрузка на несущие конструкции и другие важные параметры кровли.
Чтобы вам проще было выбрать подходящий вид шифера и рассчитать кровлю из него, мы и подготовили эту статью. В ней — подробно о характеристиках каждого вида шифера, таблицы с расчетным весом и советы, как отличить брак от допустимой погрешности.
Многие источники, в том числе и вполне авторитетные, указывают ГОСТ 30340-95 в качестве нормативного документа, который описывает актуальные стандарты для волнового шифера, включая размеры. Это неверно. ГОСТ 30340-95 — устаревший документ, который утратил силу еще в 2013 году. Сейчас действует другой стандарт — ГОСТ 30340-2012, который даже называется иначе: «Листы хризотилцементные волнистые» вместо «Листы асбестоцементные волнистые».
Разработчики нового ГОСТа убрали из названия пугающий асбест и заменили его нейтральным для неспециалиста хризотилом. Более того, и в самом тексте нового стандарта слово «асбест» встречается только дважды, и то — в названии организации, которая этот ГОСТ подготовила. Но это вовсе не значит, что шифер по новому стандарту перестал быть асбестовым.
Хризотил — это тоже вид асбеста, только об этом мало кто из частных застройщиков знает, чем и решили воспользоваться разработчики стандарта. Хотя хризотиловый асбест считается не таким опасным, как амфиболовый, он тоже относится к канцерогенам первой категории. Поэтому работать с хризотилцементным волновым шифером, независимо от размеров, нужно с соблюдением таких же мер предосторожности, как и в работе с материалом из амфиболового асбеста.
Это значит, что шифер нельзя резать абразивными кругами — при работе они создают целые облака из мелкодисперсной пыли, которые вредны сами по себе, даже если в них нет частичек асбеста. Для его монтажа вам понадобятся респиратор, очки и перчатки, а после окончания укладки кровельного покрытия необходимо обязательно смыть асбестовую пыль с кожи и волос, а также выстирать рабочую одежду.
Это же касается и стандарта для плоского шифера. Старый ГОСТ 18124-95 «Листы асбестоцементные плоские» с 2013 года уже не действует и заменен новым ГОСТ 18124-2012 «Листы хризотилцементные плоские».
Кроме того, некоторые виды шифера изготавливаются не по ГОСТу, а по техническим условиям (ТУ). В этом случае размер листа шифера и другие его эксплуатационные характеристики определяются самим производителем.
Поэтому если вы покупаете шифер для ремонта крыши или докупаете листы из-за ошибки в расчетах, обращайте внимание не только на количество волн и внешнюю схожесть, но и на фактические параметры. Иначе материал может просто не подойти: размеры шифера волнового, сделанного по ТУ и по ГОСТу, даже при одинаковом количестве волн могут отличаться.
Слово «шифер» у большинства людей ассоциируется с волнистым кровельным материалом серого цвета. И это логично: чаще всего шифер именно такой. Но кроме волнистого существует и плоский шифер. Это листы, изготовленные из того же асбестоцемента, который был залит в ровную, а не волнообразную форму. Об этих двух видах шифера и их марках — ниже.
Размеры волнового шифера
Волновой шифер — главный, можно сказать флагманский продукт любой компании, производящей изделия из асбестоцемента. Он бывает классическим некрашенным и более долговечным цветным, покрытым слоем красной, синей, коричневой или зеленой эмали. А еще — с разным количеством волн, от которого, в основном, и зависит размер волнового шифера.
Восьмиволновой шифер
Этот вид шифера — самый востребованный в строительстве. Несмотря на большой вес и размеры, он проще всего монтаже. Кроме того, благодаря увеличенным размерам шифера 8-волнового, полезная площадь у него больше. Поскольку при укладке листов боковые волны всегда перекрывают друг друга, то чем больше волн, тем меньше площади уходит под нахлесты.
По ГОСТу восьмиволновой шифер относится к симметричному профилю 40/150, где:
- 40 — это высота волны шифера 8-волнового в миллиметрах;
- 150 — это шаг волны в миллиметрах.
Остальные размеры 8-волнового шиферного листа следующие:
- толщина листа — 4,7 мм, 5,2 мм, 5,8 мм;
- стандартная длина — 1750 мм, но она может меняться производителем под заказ;
- ширина — 1130 мм;
- полная площадь — 1,978 м2;
- ширина перекрывающей кромки — 43 мм;
- ширина перекрываемой кромки — 37 мм;
- полезная ширина листа — 1050 мм;
- полезная площадь листа — 1,84 м2.
Полезная ширина и площадь листа рассчитаны при условии нахлеста в одну волну. В местах, где шифер укладывается с нахлестом в две волны, она меньше. Кроме того, ширина кромок — это справочный размер шифера волнового. По факту она может быть немного меньше или больше в зависимости от производителя и партии. Небольшое расхождение реальной ширины кромок со стандартом допустимо и не является основанием для отбраковки материала.
В отличие от линейных размеров шифера 8-волнового, его вес сильно зависит от влажности. Поэтому для подсчета нагрузки лучше использовать не расчетные, а усредненные фактические значения веса. Получить их проще всего, взвесив стопку шифера на грузовых весах. После этого общий вес стопки нужно разделить на количество листов в ней. Расчетные показатели веса можно использовать только для предварительной оценки нагрузок. Они приведены в таблице:
Толщина листа, мм | Масса листа, кг | Масса 1 м2 листа, кг |
4,7 | 21,2 | 10,72 |
5,2 | 23,4 | 11,83 |
5,8 | 26,1 | 13,2 |
Вес восьмиволновых листов шифера
Для расчетов взяты стандартные размеры листа шифера 8-волнового — 1750×1130 мм. Влажность материала — 12%.
Семиволновой шифер
Как и восьмиволновой, семиволновой шифер — это симметричный лист с профилем 40/150. Но из-за меньшей полезной площади его используют намного реже. В основном, для перекрытия крыши в местах примыканий к стенам, дымоходам, вентиляционным шахтам, возле фронтонов. Размеры шифера 7-волнового и 8-волнового по высоте и шагу волны одинаковы, поэтому листы без проблем монтируются вместе.
Зачем нужен такой смешанный монтаж? Все просто: дело в том, что редко на какой крыше можно уложить целое количество листов восьмиволнового шифера. Чаще всего крайние листы приходится распиливать вдоль, а это не самый простой процесс, во время которого шифер может расколоться. Не говоря уже о количестве канцерогенной пыли, которая получается во время реза. Чтобы избежать этого, вместе с восьмиволновыми используют семиволновые листы, количество которых точно рассчитывают так, чтобы в местах примыканий и на фронтонных свесах можно было обойтись без резки материала.
Основные размеры 7 волнового шифера:
- толщина листа — 4,7 мм, 5,2 мм, 5,8 мм;
- длина — 1750 мм, но этот размер семиволнового шифера может меняться производителем;
- ширина — 980 мм;
- полная площадь — 1,715 м2;
- ширина перекрывающей кромки — 43 мм;
- ширина перекрываемой кромки — 37 мм;
- полезная ширина листа — 900 мм;
- полезная площадь листа — 1,575 м2.
Расчетный вес семиволнового шифера:
Толщина листа, мм | Масса листа, кг | Масса 1 м2 листа, кг |
4,7 | 18,8 | 10,96 |
5,2 | 20,8 | 12,13 |
5,8 | 23,2 | 13,53 |
Вес семиволновых листов шифера
Размер шифера 7-волнового, для которого сделаны расчеты в таблице, — 1750×980 мм. Влажность — 12%.
Шестиволновой шифер
Шифер с шестью волнами редко используют в частном строительстве. В основном его применяют для ремонта крыш цехов и складов, а также для перекрытия новых промышленных зданий.
У шестиволнового шифера профиль 51/177 с асимметричными кромками. Это значит, что у листа:
- шаг волны равен 177 мм;
- высота волны шифера равна 51 мм.
За счет большей высоты у шестиволнового шифера выше несущая способность, чем у материала с 7 и 8 волнами. Кроме того, из-за увеличенного шага волны и большей ширины перекрывающих кромок такой шифер можно монтировать не с нахлестом на волну, а со сцеплением краев. Способ монтажа примерно такой же, как у классической черепицы «монах-монашка»: верхняя кромка одного листа заходит в нижнюю кромку-желобок другого, по которой и стекает вода. При этом практически нет капиллярного подсоса воды, поскольку у кромок нет плотного контакта, следовательно, нет и «капилляра».
Приведем основные размеры шифера 6-волнового:
- толщина листа — 5,2 мм, 6 мм;
- длина — по ГОСТу 625 мм, 1250 мм, 1500 мм, 1750 мм, 5000 мм, но, как и в остальных случаях, производитель может выпускать материал нестандартной длины;
- ширина — 1097 мм;
- полная площадь — 0,69 м2, 1,37 м2, 1,65 м2, 1,92 м2, 5,485 м2 в зависимости от длины;
- ширина перекрывающей кромки — 64 мм;
- ширина перекрываемой кромки — 60 мм;
- полезная ширина листа — 973 мм;
- полезная площадь листа — 0,61 м2, 1,22 м2, 1,46 м2, 1,7 м2, 4,865 м2 в зависимости от ширины.
Несмотря на схожую ширину восьмиволнового и шестиволнового шифера (1130 мм и 1097 мм соответственно, разница примерно 3%) у них сильно отличается полезная площадь при той же длине (1,7 м2 и 1,84 м2, разница около 8%). Поэтому шестиволновой шифер имеет смысл использовать только для тех задач, для которых критически важна его большая несущая способность.
Ширина шестиволнового шифера немного меньше, чем у восьмиволнового, но весит он больше. Это связано с большей высотой волны, из-за которой площадь поверхности у шифера с шестью волнами увеличивается. Следовательно, и асбестоцементной смеси для его производства нужно больше. Впрочем, разница не особо заметна: при толщине 5,2 мм масса 1 м2 листа шифера с восемью волнами равна 11,83 кг, а с шестью волнами — 11,25 кг.
Толщина листа, мм | Масса листа, кг | Масса 1 м2 листа, кг |
5,2 | 21,6 | 11,25 |
6 | 25 | 13 |
Вес шестиволновых листов шифера
Для расчета веса листа взят такой же размер шифера волнистого в длину, как и для остальных марок — 1750 мм. Влажность — 12%.
Пятиволновой шифер
Как и шестиволновой, пятиволновой шифер — это лист с асимметричными кромками с профилем 51/177. В основном его используют для таких же целей, что и семиволновой лист: для создания такой конфигурации монтажа листов, чтобы на фронтонных свесах и в местах примыканий не нужно было резать шифер вдоль.
Основные размеры листа шифера волнового:
- толщина листа — 5,2 мм, 6 мм;
- длина — 625 мм, 1250 мм, 1500 мм, 1750 мм, 5000 мм, может меняться производителем;
- ширина — 920 мм;
- полная площадь — 0,575 м2, 1,15 м2, 1,38 м2, 1,61 м2, 4,6 м2 в зависимости от длины;
- ширина перекрывающей кромки — 64 мм;
- ширина перекрываемой кромки — 60 мм;
- полезная ширина листа — 796 мм;
- полезная площадь листа — 0,498 м2, 0,995 м2, 1,194 м2, 1,393 м2, 3,98 м2, в зависимости от ширины.
Вес листа с размерами 1750×920 мм и при влажности 12% — в таблице:
Толщина листа, мм | Масса листа, кг | Масса 1 м2 листа, кг |
5,2 | 18 | 11,18 |
6 | 20,8 | 12,92 |
Вес пятиволновых листов шифера
Размеры листа шифера с плоской поверхностью
Плоский шифер — это материал для опалубки, устройства основания под пол, внешней облицовки временных и производственных помещений. В частном строительстве его используют для создания огнеупорной отделки пола и стен около каминов и печей, а также для изоляции дымоходов внутри стен в срубах и брусовых домах. Кроме того, из него иногда делают крышу. Для этого шифер распиливают на квадраты или ромбы и монтируют его так же, как сланцевые плиты.
Из-за разнообразия задач, плоский лист шифера по размерам тоже очень разный. Но это всегда относительно толстая асбестоцементная плита прямоугольной, реже квадратной формы.
Размеры плоского шифера такие:
- длина — 1200 мм, 1750 мм, 2500 мм, 3000 мм, 3600 мм;
- ширина — 1120 мм, 1200 мм, 1500 мм, 1570 мм;
- толщина — 6 мм, 7 мм, 8 мм, 10 мм, 12 мм.
Вес плоского шифера, как и волнистого, зависит от размеров листа и влажности. Кроме того, влияет вид шифера: вес прессованного листа больше, чем у непрессованного.
В таблице выше — расчетные значения веса. Влажность прессованного шифера для расчетов взята равной 10%, а непрессованного — 12%.
Размеры волнистого шифера, как и плоского, могут колебаться даже в рамках одной партии. Это связано с особенностями производства этого материала: не стоит ждать от застывающей в форме асбестоцементной смеси идеального профиля и полного соответствия стандартам. Но отклонения от этих стандартов не должны быть чрезмерно большими. В ГОСТах есть максимально допустимые значения отклонений, вот наиболее важные из них:
Размер | Волнистый шифер | Плоский | |||
8 волн | 7 волн | 6 волн | 5 волн | ||
Длина, мм | ±15 | ±10 | ±10 | ||
Ширина, мм | +10; -5 | ±6 | |||
Толщина | ±0,2 мм при толщине 4,7 мм и 5,2 мм; +1 мм и -0,3 мм при толщине 5,8 мм | ±0,3 мм при толщине 5,2 мм и ±0,5 мм при толщине 6 мм | +0,7 мм и -0,2 мм при толщине 6-7 мм; +1 мм и -0,6 мм при толщине 8-12 мм | ||
Высота волны, мм | +4 и -3 для рядовой волны; +4 и -5 для перекрывающей; +4 и -6 для перекрываемой | ±3 | — |
Если размеры листа шифера отличаются от стандартных в меньшую или большую сторону, но эти отклонения не превышают установленную ГОСТом норму, то они не считаются браком. Даже если эти отклонения существенные. Например, при покупке шестиволнового шифера толщиной 6 мм материал с фактической толщиной 5,5 мм — это норма.
Если хотя бы один размер листа шифера отклоняется от стандарта на большее значение, чем указано в таблице, то это брак. Это значит, что вы имеете право потребовать замены бракованного материала у поставщика или производителя.
Кроме того, на шифере не должно быть таких дефектов:
- отколов;
- отверстий любого происхождения;
- расслоения листа;
- сквозных трещин;
- пятен на поверхности окрашенного листа, которые видны с расстояния в 10 м и более.
Отдельные сколы, сдиры, шероховатости, поверхностные трещины длиной не более 100 мм, небольшие неровности на листе допустимы, но их не должно быть много. Если точно — не более трех таких дефектов на одном листе.
Поскольку из-за особенностей производства одинаково часто встречаются как брак, так и значительная изменчивость в размерах, при покупке небольшого количества материала желательно проверять каждый лист. Особенно важно проверять толщину листа и его линейные размеры.
Если вы покупаете шифер крупной партией, при приемке груза старайтесь проверить хотя бы 2-3 листа из каждой упаковки. Это не спасет от единичных дефектных листов, но поможет отсеять массовый брак, который, к сожалению, тоже иногда встречается.
Размеры волнового шифера регулируются ГОСТом 30340-2012 «Листы хризотилцементные волнистые». Согласно этому стандарту, шифер может быть:
- восьмиволновой и семиволновой с симметричными кромками и профилем 40/150;
- шестиволновой и пятиволновой с асимметричными кромками и профилем 51/177.
Толщина листа шифера с восемью и семью волнами — 4,7 мм, 5,2 мм, 5,8 мм, длина листа — 1750 мм, ширина — 1130 мм и 980 мм соответственно.
Толщина шифера с шестью и пятью волнами — 5,2 мм и 6 мм, длина листа — 625 мм, 1250 мм, 1500 мм, 1750 мм и 5000 мм, ширина — 1097 мм и 920 мм соответственно.
В статье также приведены остальные размеры волнового шифера, включая высоту волны, а также вес листов. Кроме того, в ней есть характеристики плоского шифера и описание, как отличить бракованный материал от листов, соответствующих норме.
Будьте в курсе!
Подпишитесь на новостную рассылку
Часто задаваемые вопросы Сланец и факторы для выбора
Сланец представляет собой мелкозернистую, однородную, осадочную породу, состоящую из глины или вулканического пепла, которая была послойно метаморфизована. Сланец можно превратить в кровельный сланец, потому что он имеет две линии хрупкости: спайность и зерно. Это позволяет расколоть шифер на тонкие листы. Мелкий сланец также можно использовать для заточки ножей. Сланец состоит в основном из кварца и мусковита (слюды), часто вместе с биотитом, хлоритом и гематитом, реже апатитом, графитом, каолином, магнетитом, турмалином или цирконом. Некоторые из лучших сланцев в мире поступают из Испании, Уэльса в Соединенном Королевстве, с восточного побережья Ньюфаундленда и из «Сланцевой долины» Вермонта и Нью-Йорка.
- Выветривание и невыветривание
Выветривание
против
Устойчив к атмосферным воздействиям
Сланец, подверженный атмосферным воздействиям
Сланец, подверженный атмосферным воздействиям, меняет цвет по мере старения, при этом наибольшее воздействие атмосферных воздействий происходит в первые 1-3 года, но он может продолжать изменяться бесконечно. Атмосферостойкий сланец обеспечивает естественные оттенки земли бронзового, коричневого, желтовато-коричневого, кремового цветов, которые в конечном итоге становятся смесью на крыше. Цвета, как правило, находятся на более светлом конце спектра со светло-серыми, зелеными, которые могут придать дому более естественный вид «загородного коттеджа» или «старого мира». Почти все отечественные сланцы в той или иной степени выветриваются.Устойчивые к атмосферным воздействиям сланцы
Устойчивые к атмосферным воздействиям сланцы, как указано в их названии, сохраняют свои цвета и имеют более темные оттенки черного и серого. Устойчивые к атмосферным воздействиям сланцы наиболее заметны на более формальных конструкциях в георгианском и готическом стилях архитектуры.Существующие шиферные крыши
Существующие шиферные крыши в жилых домах, вероятно, примерно на 50 % выдерживают атмосферные воздействия и на 50 % не подвержены атмосферным воздействиям, коммерческие объекты (церкви, здания суда, университеты и т. д.) примерно на 20 % выдерживают атмосферные воздействия и на 80 % не подвержены атмосферным воздействиям . Этот процент меняется в зависимости от региона. Например: атмосферостойкий сланец чаще встречается в домах на северо-востоке, а устойчивый к атмосферным воздействиям сланец чаще встречается на юго-востоке. - Случайная ширина против постоянной ширины
Случайная ширина
против
Постоянная ширина
Шиферная крыша произвольной ширины
Произвольная ширина представляет собой комбинацию двух или более шиферных черепиц по ширине, уложенных случайным образом для обеспечения «разорванного» или случайного рисунка шпоночного паза, разделяющего боковое пространство между шифером в одном горизонтальном ряду . Случайная ширина наиболее распространена в жилых помещениях и имеет тенденцию к более естественному виду.Шиферная крыша постоянной ширины
Установки постоянной ширины – это когда на крышу укладывается шиферная черепица одинарной ширины. В этом случае ключевые пространства в чередующихся горизонтальных рядах выстраиваются в линию, чтобы создать более однородный узор на крыше и обеспечить более формальный стиль. Постоянная ширина часто встречается в коммерческих проектах, церквях, зданиях суда, учебных/институциональных зданиях и больших очень формальных жилых проектах.
На жилых проектах шиферной кровли:
От 16 до 18 дюймов произвольной ширины, 16 дюймов x 8 дюймов или 10 дюймов, 18 дюймов x 12 дюймов и 20 дюймов x 10 дюймов постоянной ширины являются наиболее распространенными размерами.В коммерческих сланцевых кровлях:
Часто встречаются случайные размеры 16″, 18″ и 20″, но 20″ x 10″ и 24″ x 12″ чаще встречаются в крупных официальных проектах. Стандартная толщина сланца составляет от 3/16″ до 1/4″ для продуктов с гладкой текстурой и от 1/4″ до 3/8″ для камня с более тяжелой текстурой. Около 90% всех сланцевых проектов используют стандартную толщину, но остальные 10% могут варьироваться от 3/16″ до 1″. Сланцевая крыша «градуированной толщины» — это установка, при которой нижние секции шиферной крыши имеют «тяжелый» или очень толстый шифер, а затем толщина сланца уменьшается по мере продвижения вверх к вершине. Эти установки несколько более сложны, но могут обеспечить более эффектную текстуру на шиферной крыше. «Градация» тяготеет к более естественному виду и практически незаметна в сочетании с заданиями постоянной ширины. Учет веса: Большинство домов, в которых используется шифер, могут выдержать вес крыши из шифера стандартной толщины без каких-либо модификаций. Стандартный сланец весит около 8 фунтов. за квадратный фут, но зависит от цвета и текстуры. В ситуациях, когда вес слишком велик, крепление стропильных пролетов обычно обходится относительно недорого. Мы можем предоставить рекомендации и порекомендовать консультантов по конструкции крыши для определения осуществимости. В конце концов, «лучше перестраховаться, чем сожалеть», поэтому, если дом не рассчитан на вес «жестких кровельных изделий», его следует изучить. - Стандартный и нестандартный (размер и толщина)
Стандарт
против
Пользовательский
Выражается как Длина x Ширина x Толщина
На проектах кровли из шифера в жилых домах, от 16″ до 18″ произвольной ширины, 16″ x 8″ или 10″, 18″ x 12″ и 20″ постоянной ширины являются наиболее распространенными размерами.
В коммерческих проектах кровли из шифера часто встречаются случайные размеры 16″, 18″ и 20″, но 20″ x 10″ и 24″ x 12″ чаще встречаются в крупных формальных проектах.
Стандартная толщина сланца составляет от 3/16″ до 1/4″ для изделий с гладкой текстурой и от 1/4″ до 3/8″ для камня с более тяжелой текстурой. Около 90% всех сланцевых проектов используют стандартную толщину, но остальные 10% могут варьироваться от 3/16″ до 1″. Шиферная крыша «градуированной толщины» — это установка, при которой нижние секции шиферной крыши имеют «тяжелый» или очень толстый шифер, а затем толщина шифера уменьшается по мере продвижения вверх к вершине. Эти установки несколько более сложны, но могут обеспечить более эффектную текстуру на шиферной крыше. «Градация» тяготеет к более естественному виду и практически незаметна в сочетании с заданиями постоянной ширины.
Учет веса:
Большинство домов, где используется шифер, могут выдержать вес крыши из шифера стандартной толщины без дополнительной модификации. Стандартный сланец весит около 8 фунтов. за квадратный фут, но зависит от цвета и текстуры. В ситуациях, когда вес слишком велик, раскосы пролетов стропил обычно просты и относительно недороги. Мы можем предоставить рекомендации и порекомендовать консультантов по конструкции крыши для определения осуществимости. В конце концов, «лучше перестраховаться, чем сожалеть», поэтому, если дом не рассчитан на вес «жестких кровельных изделий», его следует изучить.
- Внутреннее против импортного
Внутренний
против
Импортный
Ключом к выбору между отечественным сланцем и импортным сланцем является цветовое решение. Почти все домашние сланцы в той или иной степени подвержены атмосферным воздействиям из-за небольшого количества железа и других элементов в камне. Большая часть импортного сланца не подвержена атмосферным воздействиям, поэтому, в зависимости от желаемого эффекта, его стоит импортировать в первую очередь.
Если желательны землистые тона и естественные вариации, обеспечиваемые выветриваемым и полувыветривающимся сланцем, вам лучше подойдет домашний сланец. Вермонтский неувядаемый зеленый и пурпурный сланцы Вермонта наименее подвержены атмосферным воздействиям, и иногда они не имеют достаточно значительных размеров, чтобы их можно было увидеть с земли.
Если вам нужен устойчивый к атмосферным воздействиям черный или серый сланец, вам, вероятно, лучше подойдет импортный сланец.
Есть несколько перекрестных продуктов с обеих сторон с длинным объяснением, чтобы понять их полностью. Мы будем рады предоставить более подробную информацию по вашему запросу.
Вы можете найти хороший и плохой кровельный шифер как в отечественной, так и в импортной продукции, поэтому важно иметь дело с уважаемым производителем, таким как Vermont Slate™ и некоторыми другими производителями шиферной кровли.
- Новый против бывшего в употреблении шифера
Новый
против
Б/у
Новый против бывшего в употреблении шифера
В последние годы, особенно после урагана Катрина, бывшие в употреблении сланцевые плитки стали более дорогими из-за высокого спроса на ремонт существующих конструкций, где шиферная крыша не заменяется целиком. В результате стоимость бывшей в употреблении сланцевой плитки примерно такая же, как у новой сланцевой плитки. В случае неувядающего серого / черного цвета, такого как PA Peach Bottom и Buckingham, сланцевой черепицы Welsh и сланцевой черепицы Munson, цена восстановленной кровли из шифера иногда превышает цену новой соответствующей кровли из шифера.
Еще до того, как это стало правдой, мы всегда рекомендовали использовать новую сланцевую черепицу для полной замены или новых шиферных крыш по той простой причине, что срок службы бывшей сланцевой черепицы не такой же, как у новой сланцевой черепицы. Этот фактор трудно определить для некоторых бывших в употреблении сланцевых кровель, если не известны карьер и дата изготовления. Из-за длительного срока службы шиферной кровли и того факта, что сланцевая плитка из разных карьеров может быть визуально неразличима после старения, но имеет значительно разный ожидаемый срок службы, всегда существует неизвестный риск при использовании восстановленной сланцевой плитки.
В случае частичной замены или ремонта кровельного покрытия из регенерированного шифера также целесообразно использовать его. Поскольку первоначальный источник конкретного сланца, связанного с ремонтом, обычно неизвестен, лучший способ сопоставить существующий выветрившийся сланец — использовать регенерированный сланец. Даже сланец из одного и того же карьера, добытый с разницей в несколько лет, может выветриваться по-разному. Сланец — это природный камень, в котором изо дня в день содержится различное количество минералов. Различия меньше с неувядающими черными сланцами, но с неувядающими зелеными, серыми и особенно полувыветривающимися или выветривающимися сланцами Вермонта различия в выветривании могут быть значительными.
Таким образом, итоговая рекомендация остается неизменной независимо от цены. Когда вы заменяете всю шиферную крышу или устанавливаете новую шиферную крышу, лучшим вариантом будет новая шиферная черепица. При исправлении или ремонте существующей шиферной крыши, где старая шиферная крыша будет использоваться повторно, лучше всего использовать переработанную сланцевую плитку.
Если предполагается использовать регенерированный сланец, следует оценить материал, чтобы убедиться, что он пригоден для повторного использования. «Кольцевой тест» и визуальный осмотр являются лучшими методами вместо того, чтобы знать первоначальный исходный карьер. При удерживании за угловой наконечник сланец должен издавать звук или звенеть при ударе по нижней части твердым предметом. Если полученный звук представляет собой «глухой стук», срок службы сланцевой плитки истек. Это может длиться 5 или 10 лет, но стоимость рабочей силы и установки сводит на нет целесообразность с точки зрения затрат. Сланцевая плитка с высоким влагопоглощением, используемая в холодном климате, может иметь визуальные признаки расслоения, даже если она еще «звенит». Многие из исторических сланцев Пенсильвании относились к классу S-2 со сроком службы от 40 до 50 лет и действуют таким образом. Таким образом, если поверхность сланца легко отслаивается, сланец не подходит для повторной установки. Лучший совет при использовании регенерированной сланцевой плитки — купить ее или проверить у кого-то, кто знает и имеет опыт работы с шиферной кровлей и, в частности, с регенерированным сланцем.
- Выбор кровельщика
Выбор шиферного кровельщика
Мы можем предоставить имена квалифицированных специалистов по шиферным кровлям в большинстве регионов США. Как правило, рассматривают только тех кровельщиков, которые имеют опыт работы с шифером, черепицей или деревянными щебнями. Обшивка — самая сложная часть шиферной кровли, поэтому установщик должен уметь формировать и сваривать медную обшивку.
Всегда получайте две или три цены, так как диапазон затрат на рабочую силу может сильно варьироваться от одного шиферного кровельщика к другому. Мы можем предоставить некоторые рекомендации и цифры бюджета, которые должны быть полезны при выборе установщика для вашего проекта шиферной кровли.
- Выбор прошивки и аксессуаров
Выбор гидроизоляции и аксессуаров из шифера
Настоятельно рекомендуется использовать медную или настоящую цинковую гидроизоляцию для вашей шиферной кровли. Вы можете сэкономить несколько долларов, перейдя на металлы с покрытием, но экономия незначительна, потому что труд важнее, чем материалы. Вам не нужна шиферная крыша со сроком службы от 100 до 200 лет с окладом на 25 или 30 лет. Кроме того, хороший шиферный кровельщик, вероятно, будет настаивать на меди, если он предоставляет гарантию.
- Экологические преимущества
Экологические преимущества шифера
Шифер — один из самых экологически чистых кровельных материалов в мире. Это полностью натуральный продукт, обладающий самой низкой энергоемкостью среди всех кровельных материалов. Сланец идеально подходит в качестве кровельного материала, потому что содержание углерода в нем составляет не более 16% по сравнению с другими кровельными материалами. Воплощенная энергия — это энергия, необходимая для производства, транспортировки и использования продукта, а также для обращения с любыми образующимися отходами. Сланец также имеет самый низкий углеродный след, который является ископаемым топливом, используемым для обработки продукта.
Помимо того, что это натуральный продукт, сланец может противостоять огню, граду, кислотным дождям, ураганным ветрам, насекомым и почти всему, что может высвободить Мать-Природа. Поскольку сланец настолько прочен, он устраняет необходимость замены кровли каждые 10-30 лет. Некоторые шиферные крыши пережили сотни лет! Сланец также пригоден для повторного использования и переработки. Многие шиферные крыши восстанавливаются и используются на других крышах или используются в различных художественных и архитектурных целях.
Национальная ассоциация сланца перечисляет следующие экологические преимущества сланца:- Одна только долговечность сланцевой крыши делает ее экологически чистой
- Шифер не загрязняет окружающую среду
- Шифер помогает защитить другие кровельные материалы от попадания на свалки
- Когда сланец прослужит дольше самого здания, его можно будет переработать
- Плотность сланца повышает термостойкость конструкции
- Сланец полностью огнестойкий
- Может помочь снизить чистые затраты на электроэнергию
- Сланец устойчив к деградации независимо от климатических условий
Исследования сланца, связанные с окружающей средой
Добыча и переработка сланца: инвентаризация жизненного цикла
Информационный бюллетень по сланцевым материалам Университета Теннесси в Ноксвилле - Искусственный сланец против натурального сланца
Искусственный и натуральный сланец
Подробности в этой статье
Размеры и вес сланца — валлийский сланец
- Главная/
- Кровля (текущая)/
- Архитекторы и спецификаторы (текущий)/
- Размеры и вес шифера (текущий)
Показанный вес не включает упаковку или материалы для ящиков. Грузы для других толщин или размеров доступны по запросу в нашем техническом отделе. Веса приблизительны. Указанная толщина сланца является номинальной и может изменяться. Могут быть доступны другие размеры. Свяжитесь с нами для получения дополнительной информации.
Размер (номинальный), мм
Пенрин Хизер Синий
Cwt Y Bugail темно-синий серый
Капитал
Округа
Селтик
Капитал
Округа
Селтик
5,5 мм
7 мм
9 мм
5,5 мм
7 мм
9 мм
600×350
3,23
4. 12
5,29
3.12
3,97
5.10
600×300
2,77
3,53
4,54
2,67
3,40
4,37
550×300
2,54
3,23
4.16
2,45
3.12
4.01
500×300
2,23
2,94
3,78
2,23
2,84
3,65
500×250
1,93
2,45
3,15
1,86
2,36
3,04
455×250
1,75
2,23
2,87
1,69
2,15
2,76
400×300
1,85
2,35
3,02
1,78
2,27
2,92
400×250
1,54
1,96
2,52
1,49
1,89
2,43
400×200
1,23
1,57
2,02
1,19
1,51
1,94
350×300
1,62
2,06
2,65
1,56
1,98
2,55
350×250
1,35
1,72
2,21
1,30
1,65
2,13
350×200
1,08
1,37
1,76
1,04
1,32
1,70
300×300
1,51
1,76
2,27
1,34
1,70
2,19
300×250
1,16
1,47
1,89
1.
