Калькулятор расчета нагрузки на снегозадержатели

К мысли о необходимости установки на скатах кровли систем снегозадержания приходят все больше хозяев частных домов. Действительно, это очень удобно, когда снежные наносы не грозят свалиться лавинообразно вниз, а постепенно тают на крыше, и уже водой отводятся в систему ливневой канализации или просто подальше от дома. Массовый же сход снега и льда представляет собой вполне реальную угрозу для людей и животных. Кроме того, это нередко заканчивается деформацией или полным срывом водосточных желобов, а иногда такая лавина «прихватывает с собой» еще и материал кровельного покрытия.

Калькулятор расчета нагрузки на снегозадержатели

Многие владельцы домов стараются установить такие системы самостоятельно, не прибегая к вызову специалистов. Это – вполне доступная операция для хорошего хозяина. Но важно, чтобы параметры снегозадержателей и их расположение на крыше соответствовали реальным условиям эксплуатации. Нет никакого смысла тратить время и деньги на монтаж приспособлений, которые просто не выдержат обычной для местного климата снеговой нагрузки. И чтобы правильно определиться и с конкретной моделью, и со схемой ее монтажа, требуется провести определенные вычисления. Поможет нам в этом калькулятор расчета нагрузки на снегозадержатели.

Ниже будет приведено несколько пояснений по проведению таких расчётов.

Калькулятор расчета нагрузки на снегозадержатели

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ НАГРУЗКУ НА СНЕГОЗАДЕРЖАТЕЛИ»

Зона по уровню снегового давления (определить по карте)

I

II

III

IV

V

VI

VII

Длина ската крыши от конька до линии установки снегозадержателей, м

Угол крутизны ската кровли, градусов

Цены на снегозадержатели

снегозадержатели

Краткие пояснения по использованию калькулятора

Любые системы удержания снега на кровле имеют определённый запас прочности. Поэтому очень часто предлагаемые в продаже модели сопровождаются таблицами, по которым можно определить шаг установки кронштейнов и количество линий, в зависимости от климатических условий региона и от особенностей самой крыши.

Но бывает и так, что приходится проводить вычисления снеговой нагрузки самостоятельно. Это не столь сложно – формула довольно проста. Приводить ее здесь полностью не имеет особого смысла – она уже заложена в программу калькулятора.

Исходными данными будут для вычислений являются следующие параметры:

• Вся территория РФ разбита на семь зон по уровню снегового давления. Эти данные получены на основании многолетних метеорологических наблюдений. Каждой из зон присуще свое суммарное количество выпадающего за зиму снега. Для расчетов достаточно просто указать номер зоны – количественное значение уже внесено в базу программы.

Карта зонирования территории России по уровню снегового давления

• Значение нагрузки для каждой из зон дается на квадратный метр. Но на снегозадержатель, расположенный практически вдоль карниза, будет давить масса снега, скопившаяся по всей линии ската до конька. Значит, необходим и этот параметр – длина ската кровли от карнизной до коньковой линии.
• Наконец, для правильного разложения вектора приложения силы необходимо знать и угол уклона скатов.

На пологих крышах, примерно до 10 градусов, нанесенный снег не будет сползать вниз и оказывать сколь-нибудь существенное давление на барьер. А на слишком крутых, свыше 60 градусов, снежные сугробы попросту не скапливаются.

• Полученный результат выражен в килограммах на метр.

Каково его практическое применение?

Допустим, планируется установка простейшего уголкового снегозадержателя с допустимой нагрузкой 100 кг/м. А расчёты показали, что на данной крыше снеговая нагрузка по линии карниза достигает величины в 280 кг/м. понятно, что установка в одну линию желаемого результата не даст – скопившийся снег своей массой или вырвет крепления, или изогнет уголок. Значит, необходимо установить барьеры в три линии, равномерно распределив их по длине ската от карниза к коньку.

Другой пример – планируется установка вдоль линии карниза трубчатой системы снегозадержания с кронштейнами, рассчитанными на нагрузку в 110 кг. При длине карниза, скажем, 8 метров общая нагрузка на такую систему составит 280 × 8 = 2440 кг. Несложно определить количество кронштейнов, которые справятся с такой нагрузкой: 2440 / 110 = 22,18 ≈ 23 штуки. Чтобы их равномерно расставить по всей длине потребуется шаг 8 / 22 ≈ 0,367 м. Однако, делать шаг менее 450 мм – не рекомендуется, так как это значительно ослабляет конструкцию обрешетки. Не рекомендуется и завышать шаг, делая его боле 1000 ÷ 1100 мм.

Цены на металлочерепицу

металлочерепица

Выход – устанавливать снегозадержатели в два ряда. Или же – применить более мощные кронштейны, рассчитанные, например, на 300 кг. Простой расчет покажет, что их уже потребуется всего 9 штук (2440 / 300 = 8,13 ≈ 9), а встанут они со вполне приемлемым шагом в 1000 мм.

Сложно ли установить снегозадержатель самостоятельно?

Технология монтажа — довольно проста и понятна, но требует внимательности, точности разметки, аккуратности и, безусловно, повышенной осторожности, так как основные операции будут выполняться на высоте. Подробнее об этом можно прочитать в специальной публикации нашего портала, посвященной монтажу снегозадержателей на крыше из металлочерепицы.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

1. 5
2. 4
3. 3
4. 2
5. 1

4

Калькулятор снеговой нагрузки | Нормы снеговой нагрузки Колорадо

В каждом штате США есть свои требования к снеговой нагрузке, включая Колорадо.

Термин «вычислитель снеговой нагрузки» относится к весу скопившегося снега и льда на крыше. Эти требования основаны на зарегистрированном снегопаде в регионе. Когда на крыше слишком много снега, и она не может выдержать вес этого снега и льда, она рухнет.



Что такое требования к снеговой нагрузке на крышу?

Требования к снеговой нагрузке на крышу — это требование, определяющее количество снега, которое крыша в конкретном штате (в данном случае Колорадо) должна выдерживать.

Из-за различий в количестве снегопадов в разных штатах требования к покрытию снеговой нагрузки варьируются от штата к штату. Без требований к кровле от снеговой нагрузки многие здания в штатах, где наблюдается сильный снегопад, быстро рухнут из-за того, что не смогут удерживать и выдерживать большое количество снега.

Требования к снеговой нагрузке зависят от региона

Вообще говоря, в каждом штате ежегодно выпадает разное количество снегопадов. В Колорадо, например, часто выпадает в среднем от шестидесяти до ста дюймов снега, в зависимости от региона, что немного выше, чем в других штатах.

Чтобы гарантировать, что здания в определенном штате могут выдержать такое количество снега, в каждом штате есть свои требования к кровле от снеговой нагрузки. Требования к снеговой нагрузке кровли гарантируют, что каждая крыша может выдержать определенное количество снега, что гарантирует, что эти крыши и здания, которые они защищают, могут прослужить в течение длительного времени.

Поскольку количество снега отличается от региона к региону, разные регионы предъявляют разные требования к покрытию снеговой нагрузки. Примером этого является округ Клир-Крик в Колорадо, который имеет довольно гористую географию, состоящую из многочисленных возвышенностей. Каждая из этих высот, измеренная в футах над уровнем моря на 250 футов, имеет разные требования к снеговой нагрузке из-за количества снега на более высоких высотах.



Требования к снеговой нагрузке на крышу часто измеряются в «фунтах на квадратный фут».

Каждый квадратный фут на определенной крыше должен удерживать определенное количество снега и льда, а снег и лед измеряются в фунтах. Например, в округе Клир-Крик требования к кровле со снеговой нагрузкой составляют 35 фунтов на квадратный фут для домов и зданий, построенных на высоте от 6500 до 6750 футов, а также требуется кровля со снеговой нагрузкой 45 фунтов на квадратный фут для домов, построенных на высоте от 7001 до 7250 футов. .

Требование к снегозащитной кровле чрезвычайно важно, потому что оно гарантирует, что каждая крыша, изготовленная и установленная в штате, сможет выдержать снег, характерный для конкретного региона. Без требований к снеговой нагрузке многие крыши, построенные и используемые в штате, были бы неспособны выдержать интенсивную погоду, которая часто бывает в конкретном регионе. Из-за этого они довольно легко ломались и разрушались.



Как рассчитать снеговую нагрузку?

Расчет снеговой нагрузки на крышу довольно прост, но он состоит из нескольких шагов, некоторые из которых более сложные, чем другие.

Процесс будет различаться в зависимости от типа вашей крыши — плоской или скатной.

Однако, рассчитав снеговую нагрузку на вашу крышу, вы сможете узнать, сколько снега может выдержать ваша крыша и сможет ли она выдержать интенсивность зимы в Колорадо.

Расчет уклона крыши

Чтобы рассчитать снеговую нагрузку скатной крыши, вы должны знать уклон вашей крыши, т. е. насколько она наклонена. Для этого вам нужно будет измерить расстояние по вертикали между козырьком и краем вашей крыши. Затем вам нужно будет измерить горизонтальное расстояние от вершины вашей крыши до ее края.

Вставай и беги

Первое из этих измерений называется подъемом, а второе — «пробегом». Когда у вас есть оба этих измерения, вам нужно будет разделить подъем на пробег (подъем над пробегом), а затем вы должны преобразовать дробь, полученную от этого деления, в отношение двенадцати.

Например, если высота вашей крыши составляет 30 футов, а длина — 60 футов, то шаг вашей крыши равен 30, разделенному на 60. Как только вы разделите сумму этого деления — а именно 0,5 — на соотношение двенадцать, оно становится 6:12. Ваш «шаг крыши» будет 6:12.



Калькулятор снеговой нагрузки

После этого измерения вам нужно будет использовать калькулятор снеговой нагрузки. Чтобы использовать этот калькулятор, вам нужно будет ввести информацию о подъеме и уклоне вашей крыши, уклоне вашей крыши, из чего она сделана, а также о снегопаде в вашем районе, среди другой информации.

Калькулятор снеговой нагрузки для крыши немного сложнее рассчитать, поскольку для расчета снеговой нагрузки на крыше должен быть снег.

Снежный покров

Если на вашей крыше есть снег, вам нужно будет измерить его глубину. Сделать это несложно, если использовать мерку. Возьмите это измерение, которое обычно выражается в дюймах, и переведите его в футы.

Сразу после того, как вы узнаете глубину снега, вам нужно будет собрать снег с крыши. Убедитесь, что этот контейнер имеет высоту один фут и ширину один фут. Наполните весь контейнер снегом, но перед этим обязательно измерьте контейнер.

Тип/плотность снега

Взвесив этот контейнер со снегом, вы узнаете, сколько весит один кубический фут снега. Из этого измерения вы можете умножить кубический фут снега в зависимости от глубины снега и размера вашей крыши.

Например, если один кубический фут снега весит восемь фунтов, что вполне обычно для сухого снега, и на вашей крыше два фута снега, то каждый кубический фут вашей крыши удерживает шестнадцать фунтов снега. Возьмите это измерение и умножьте его на квадратные метры вашей крыши.





Что предлагает компания B&M Roofing для выполнения требований к кровле от снеговой нагрузки в Колорадо?

Как местная компания, B&M Roofing очень хорошо знакома со всеми требованиями Колорадо к кровлям для снеговой нагрузки и различными строительными нормами. Нам известны экстремальные погодные условия в Колорадо, и все наши кровельные проекты учитывают этот элемент.

Каждая крыша, которую мы строим для вашего дома или бизнеса, будет соответствовать этим строительным нормам и требованиям к снеговой нагрузке, а также выполнять все остальные требования, необходимые для долговечности и устойчивости вашей крыши. При необходимости мы также можем помочь с расчетом уклона вашей крыши и снеговой нагрузки.

Для бесплатной оценки наших услуг вы можете связаться с нами здесь. Независимо от ваших потребностей в кровле (и сезона), B&M Roofing всегда готова помочь.



Как рассчитать снеговую нагрузку скатной крыши

В этом блоге мы покажем, как рассчитывается характеристическая снеговая нагрузка скатной крыши в соответствии с Еврокодом. Скатные крыши представляют собой, например, прогонные, стропильные или балочные крыши.

Крыша из прогоновСтропильная крышаКрыша с обрешеткой

Расчет снеговой нагрузки для скатной крыши немного сложнее, чем для плоской крыши, но нам нужно только следовать 6 шагов .

1. Сначала необходимо найти коэффициент формы снеговой нагрузки $\mu_{1}$
2. Затем коэффициент воздействия $C_{e}$
3. Тепловой коэффициент $C_{t}$
4. Характеристическое значение снеговой нагрузки на the Ground $s_{k}$
5. Значение снеговой нагрузки на крышу
6. На последнем шаге мы должны создать 3 варианта с различными расчетами нагрузки на левом и правом уклоне.

Рецепт для расчета снеговой нагрузки скатной крыши

Снеговая нагрузка на крыши

Постоянная/кратковременная расчетная ситуация EN 1991-1-3 (5.1) используется для расчета характеристической снеговой нагрузки:

$s = \mu_{i} * C_{e} * C_{t} * s_{k } $

Где

$\mu_{i}$ представляет собой коэффициент формы снеговой нагрузки,
$C_{e}$ представляет собой коэффициент воздействия,
$C_{t}$ представляет собой тепловой коэффициент, а
$s_{k}$ представляет характеристическое значение снеговой нагрузки на грунт

Рассмотрим подробнее, как мы получаем эти параметры.

Коэффициент формы снеговой нагрузки $\mu_{1}$

Прогонная крыша, которую мы рассматриваем в этом примере, считается скатной крышей.

При увеличении угла наклона кровли более 30° коэффициент формы снеговой нагрузки $\mu_{1}$ может быть снижен ниже 0,8 за счет сползания снега с кровли.

Значение для $\mu_{1}$ указано в таблице 5.2 стандарта EN 1991-1-3. Для $\alpha$ = 40, что означает уклон крыши 40°, получаем:

$\mu_{1} = 0,8 * (60 – \alpha)/30 $
$\mu_{1} = 0,8 * (60 – 40)/30 = 0,53 $

Угол наклона 40° уменьшает $\mu_{1}$, следовательно, на $ \frac{0,533-0,8}{0,8}*100 = -33,4%$

Коэффициент экспозиции $C_{e}$

EN 1991-1-3 5.2 (7) рекомендует принимать $C_{e}$ равным 1,0. Однако это значение зависит от топографии местности. EN 1991-1-3 В таблице 5.1 топография классифицируется как продуваемая ветрами, нормальная и защищенная с различными значениями $C_{e}$. В этом сообщении блога мы предполагаем нормальную топографию для нашего проекта. Поэтому

$C_{e} = 1,0 $

Тепловой коэффициент $C_{t}$

EN 1991-1-3 5.2 (8) определяет $C_{t}$ как 1,0.

Однако это значение может быть уменьшено, если крыша покрыта стеклом, что приведет к таянию снега. В нашем случае мы не используем стекло.

Поэтому

$C_{t} = 1,0 $

Нормативное значение снеговой нагрузки на грунт $s_{k}$

Характеристическое значение снеговой нагрузки на грунт указано в национальном приложении страны, в которой находится ваша крыша в. 92}$

Эта нагрузка теперь приложена вертикально к скатной крыше.

По сравнению с постоянной нагрузкой снеговая нагрузка не следует наклону стропила.

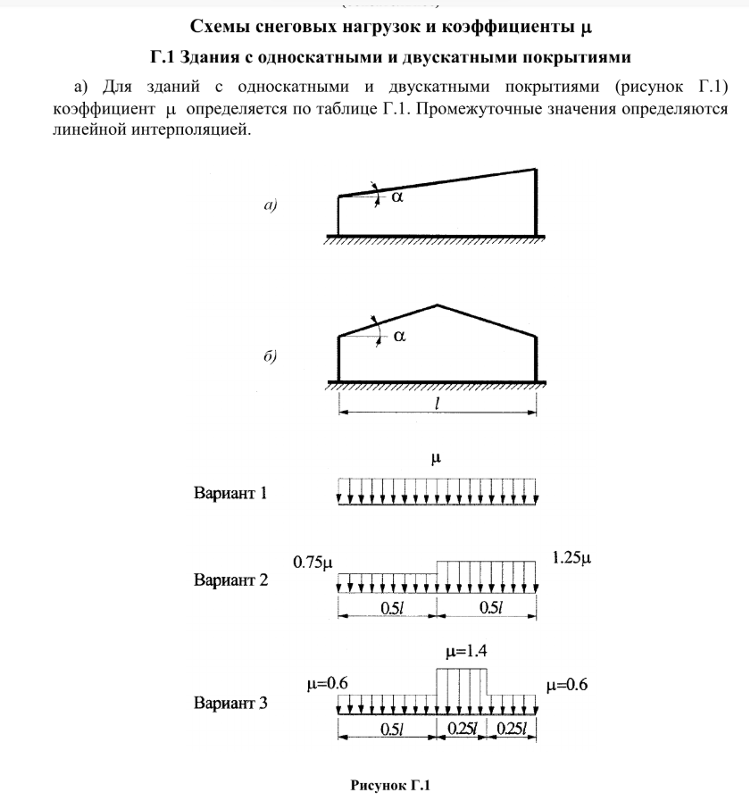

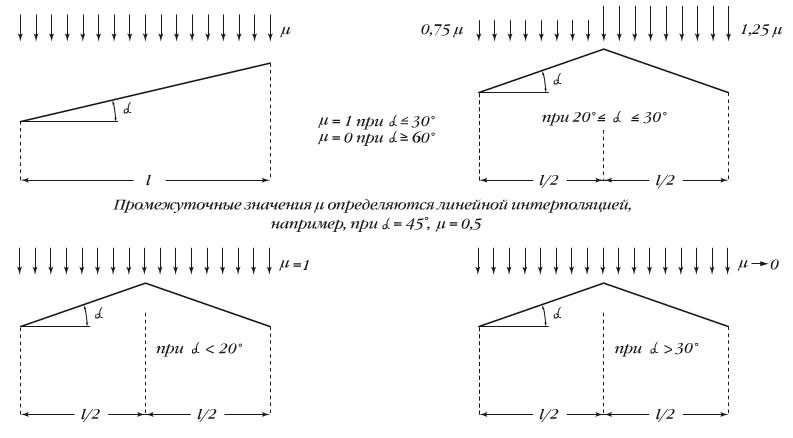

Но поскольку крыша скатная, нам необходимо рассмотреть 3 различных случая из-за расположения смещенной нагрузки (EN 1991-1-3 5.3.3 (3) + (4)).

Вариант 1: s = 0,53 кН/м2 применяется ко всей площади

Снеговая нагрузка 3D вариант 1

Преобразовав в 2d статическую систему, мы рассчитываем линейную нагрузку (кН/м) из нагрузки на площадь (кН/м2 ) путем умножения площади нагрузки на шаг стропил = 0,8м. 92} * 0,8м = 0,42 \frac{кН}{м}$

Снеговая нагрузка 2D Вариант 1

Вариант 2: s = 0,53 кН/м2 применяется на левом склоне и s/2 = 0,27 кН/м2 на левом склоне правый склон

Снеговая нагрузка 3D вариант 2

Преобразование в 2d статическую систему, мы вычисляем s/2 как {m}$

Снеговая нагрузка 2D, вариант 2

Вариант 3: s/2 = 0,27 кН/м2 применяется на левом склоне и s = 0,53 кН/м2 на правом склоне

Снеговая нагрузка 3D, случай 3Снеговая нагрузка, 2D вариант 3

Эти 3 загружения необходимо учитывать отдельно при расчете сочетаний нагрузок.

Это означает, что каждое сочетание нагрузки, включающее снеговую нагрузку, должно выполняться 3 раза для 3 разных случаев.

Я знаю, это трудно понять словами, давайте рассмотрим пример.

Мы выбираем LC8 из нашей статьи о сочетаниях нагрузок из сочетаний ULS.

LC8	$\gamma_{g} * g_{k} + \gamma_{q} * s_{k} $

LC8 необходимо выполнить 3 раза, теперь это приводит к

LC8-1	$\gamma_{g} * g_{k} + \gamma_{q} * s_{k.case1} $
LC8-2	$\gamma_{g} * g_{k} + \gamma_{q} * s_{k.case2} $
LC8-3	$\gamma_{g} * g_{k} + \gamma_{q} * s_{k.case3} $

Мы предполагаем следующие значения параметров. Прочтите статью, если хотите узнать, почему.

$\gamma_{g}$	1.35
$\gamma_{q}$	1.5
