Стыковка бруса: Соединение бруса по длине между собой

Содержание

Виды стыковки бруса | Статьи

Есть множество хитростей стыковки бруса, как по длине, так и в углах. Благодаря правильно вырезанному пазу и шипу зачастую не требуются даже скреплять его дополнительно скобами или другими материалами. В основном подобные соединения требуются при строительстве на углах дома, либо при наращивании длины бруса. Есть множество видов и способов стыковки бруса, однако давайте разберём самые простые.

Ещё в Древней Руси опытные плотники возводили избы без единого гвоздя, используя только свой ум, инструменты и методы стыковки бревен между собой. Однако в современном мире старые приёмы плотников были переработаны и улучшены.

На сегодняшний день наиболее распространённые виды стыков при строительстве это:

С остатком («в обло», «в чашу»)
Без остатка («в лапу»,«в зуб»).

Угловые соединения бревна, как и бруса так же делают с остатком или без остатка.

Угловые соединения бывают нескольких видов:

Однострочными

Простейшее соединение изготавливается надпилом верхней стороны бруса, не более чем на одну треть толщины (для сохранения прочности). В данный паз ровно ложится бревно брус после чего процесс повторяется. Используется практически всеми строительными фирмами.

Двусторонними

Данное соединение трубет опыта от плотника. Оно выполняется аналогично одностороннему, однако пропил производится как сверху, так и с низу. Глубина пропила так же не должна превышать одной четвертой толщины бруса. Соединение обеспечивает качественную стыковку.

Четырехсторонними.

Исходя из названия требует пропила со всех четырёх сторон. В итоге получается нечто похожее на деталь конструктора. Сруб сделанный при помощи данного соединения очень просто собирать, а благодаря хорошей сцепке прочность его увеличивается. Глубина пропила подбирается такой чтобы брус буквально лёг на нижний, но всё же продолжал опираться и на стык. Требует очень большого мастерства от плотника.

Варианты стыковки углов бруса разнообразны:

Встык

Является самым простым способом. Крепление производится стальными пластинами при помощи гвоздей или скоб. Прочность соединения зависит от плотника. Необходимо очень точно подогнать торцы брусьев.

На шпонках

Шпонка — это клин, металлический или изготовленный из твердых пород. Он предотвращает какое-либо движение стыка. Шпонка бывает продольной. Поперечной и наискось. Последняя является наиболее качественным и сложным вариантом.

На коренных шипах.

Такое соединение называют «Тёплый угол» причём весьма заслуженно. Хитрость данного соединения кроется в том, что на одном брусе выпиливается паз, а на другом шип. Их размеры небольшие, но благодаря идентичности и использованию войлока или джута в паз, плотно соединяют брусья и держат тепло. Так же для большей фиксации пазы и шипы чередуют на каждом ряду брусьев. А также забивают прочный деревянный нагель (шпонку) для фиксации.

Пол дерева

Весьма широко распространенный тип соединения. Пропиливая половину бруса на обоих концах соединения, мы обеспечиваем ровное крепление без остатка. Такое соединение может быть, как с замком, так и без него. Способы фиксирования так же различны.

Ласточкин хвост

Довольно необычное соединение сильно напоминающее соединение на прямоугольной шпонке. Отличия и расчёты вы легком можете увидеть на картинке. Является простым, прочным и надёжным соединением.

Стыковка бруса по длине схожа со стыковкой по углам, но различается в размерах. Применяется в основном для наращивания бруса и их соединения на длинных участках при возведении больших домов.

Виды стыковки бруса для подобных соединений вы можете увидеть на картинках. Как видите они весьма просты и понятны. Следует помнить, что нарушение размеров при проведении стыковки может повлечь за собой снижение прочности либо последующее разрушение соединения.

Косой замок.

Надежный и простой вид соединения с замком.

Продольный шип на шпонках.

Простой в исполнении тип соединения.

В полдерева.

Один из наиболее часто применяемых типов соединения.

Продольный коренной шип надёжен и довольно прочен.
Так же не следует забывать про Т-образные соединения, использующиеся при строительстве стен внутри дома. Все приведенные на картинке варианты соединения используются в строительстве и сходны с соединениями углов.

Помните, что прочность соединения и всей конструкции зависит от материалов. Выбирайте только качественную древесину.

Соединения бруса в углах и прямых стенах дома

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Очень важные плюсы этого вида рубки:

Продувание с улицы минимальное, даже при сильном ветре и в мороз;
Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

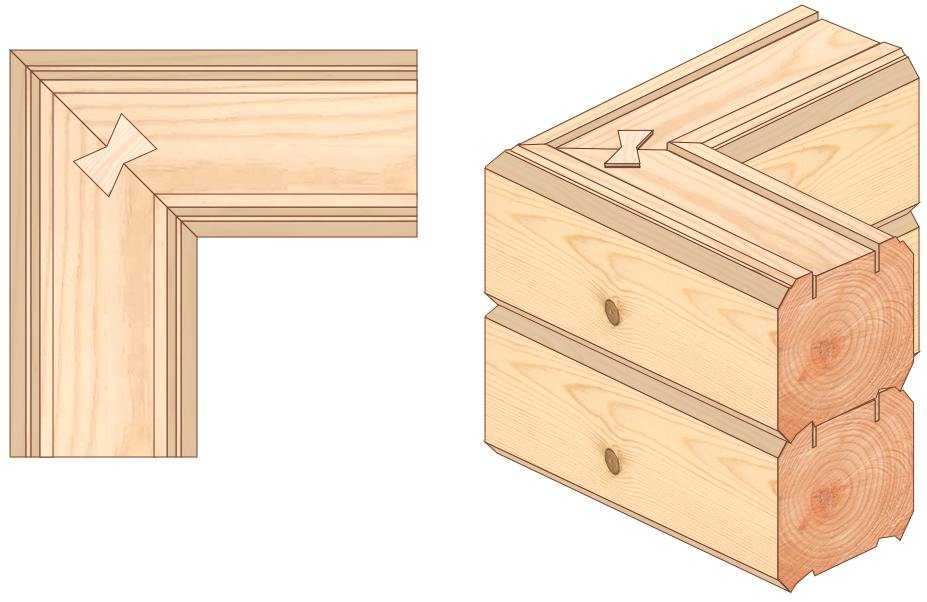

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Крепление брусьев нагелями

Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.

Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.
