Содержание статьи
Элементы плоской кровли: узлы карниза, водосборная воронка, аэратор и многое другое
Плоские крыши получили широкое распространение при строительстве как жилых, так и промышленных зданий. Популярность данного варианта связана с простотой монтажа, невысокими финансовыми затратами, а также возможностью увеличения полезной площади сооружения.
Такая кровельная конструкция может с виду казаться абсолютно горизонтальной, хотя, в действительности, имеет небольшой уклон, составляющий от 1 до 5 градусов – этого вполне достаточно для того, чтобы обеспечить атмосферным осадкам возможность свободного и беспрепятственного стекания к водосборным воронкам.
У плоской кровли, в отличие от скатной, отсутствует стропильный каркас, в связи с чем данная конструкция представляет собой перекрытие, которое опирается непосредственно на стены сооружения.
Прочное основание выполняется из железобетонных плит и обязательно содержит несколько слоев надежных гидро— и теплоизоляционных материалов.
Конструкция плоской кровли состоит из нескольких элементов, от которых зависит ее функциональность и надежность – важно иметь представление о каждом из них.
Узлы плоской кровли
Узлы кровли плоского типа – это особые конструкционные элементы, под которыми подразумеваются все стыки со стенами, водостоками, громоотводами, вентиляционными системами, дымоходами и др.
Различают два вида кровельных узлов – узлы крепления и узлы примыкания.
Узел крепления к основанию плоской крыши выполняется по такому принципу:
- На прочное основание, выполненное из бетона или металлического профнастила, наносится слой пароизоляции;
- затем обустраивается нижний и верхний теплоизоляционный слой;
- после этого наносятся слои подкладочного и кровельного техноэласта – высокоэффективного современного гидроизоляционного материала, имеющего битумно-полимерную основу.
Лучше всего осуществляется крепление при помощи тарельчатых кровельных дюбелей и длинных винтов, которые погрузиться в покрытие на глубину не менее 2 сантиметров. При этом оптимальное расстояние между дюбелями составляет 20 см.
Монтаж покрытия плоской кровли к ее основанию осуществляется через предпоследний слой с помощью шуруповерта. В завершении наносится финальный слой кровельного покрытия, полностью покрывающий шляпки дюбелей.
Узлами примыкания называются места стыковки со стенами, дымоходами, вентиляционными трубами и другими важными конструкционными элементами.
Чтобы обеспечить максимальную герметизацию, рекомендуется применять универсальную мастику на полиуретановой основе – преимущество данного материала заключается в том, что в результате воздействия воздуха он затвердевает и приобретает однородную текстуру с безупречными влагоустойчивыми свойствами.
При монтаже узлов в местах размещения дымоходов, вентиляционных труб, антенн и некоторых других объектов иногда могут потребоваться вспомогательные материалы и детали – например, бутиловая лента с алюминиевым напылением и высокопрочный полимерный герметик.
Устройство плоских кровель различных видов
Популярность крыш с плоской поверхностью вполне оправдана. Ведь обходятся они дешевле, а также позволяют эффективно использовать верхнюю часть дома. В этой статье мы покажем устройство плоской кровли, при этом будем отталкиваться от того, эксплуатируемой ли она будет или нет. Именно от этого зависит применение определенных материалов и технологий.
Чем примечательна плоская кровля и каковы ее особенности
Плоские крыши по сравнению с традиционными скатными имеют ряд преимуществ.
В частности:
- Экономится материал (ведь площадь у них намного меньше, чем у скатных).
- Экономия теплоизолятора, гидроизоляционного материала и пароизоляционной пленки.
- Времени на монтаж плоского покрытия тратится меньше. Ниже и стоимость монтажных работ.
- Кровлю плоского типа не снесет сильный ветер, а иной раз и ураган.
Используют данный тип крыш для жилых домов, офисных зданий, производственных сооружений. Абсолютно плоскими крыши не делают – надо же куда-то стекать атмосферным осадкам. Как правило, для этого делают уклон около 3 градусов. Уклон может быть сделан при помощи песчано-цементной или керамзита-цементной стяжки.
Основанием для плоской крыши, обычно являются плиты из железобетона или иногда в качестве основания применяют профилированную сталь. Бетонные покрытия могут быть как пустотелыми, так и монолитными. Ну, а само покрытие для крыши делается в несколько слоев. Сколько этих слоев и из каких материалов они будут выполнены зависит от того, какого типа плоская кровля. Далее мы рассмотрим все возможные типы плоских кровель.
Отличие эксплуатируемой и не эксплуатируемой плоских кровель
Существует два основных вида плоских крыш:
- Эксплуатируемая;
- Не эксплуатируемая.
#1. Эксплуатируемая кровля означает, то что на крышу такого дома можно свободно подниматься, а также размещать на ней что-нибудь массивное. К примеру, там может быть оборудована зеленая зона с цветником, бассейн, летнее кафе, парковка для автомобилей. В общем, использоваться это пространство может для самых разных нужд. Зачастую эксплуатация кровли происходит круглогодично. Естественно, такая крыша просто обязана иметь под собой достаточно прочное основание. Для этого под гидроизоляционным слоем, который не должен продавливаться находится очень жесткая и прочная основа способная выдержать значительные нагрузки.
Пример плоской эксплуатируемой кровли, на которой устроена терраса.
#2. Ну, а второй вариант подразумевает такую крышу, подниматься на которую нужно лишь по мере необходимости, в частности для ремонта. Для устройства этой крыши может использоваться менее жесткое основание, в том числе и профилированный лист.
Пример плоской не эксплуатируемой кровли.
Устройство различных типов плоских кровель
Классические или как их еще называют традиционные плоские кровли состоят из бетонного основания на которое настелена пароизоляция. Она призвана защитить утеплитель от влаги, которая может проникать из внутренней части помещения. Пароизоляцию производят при помощи армированной стекловолокном битумно-полимерной мембраной или при помощи специальной паробарьерной пленки. Пароизоляцию настилают таким образом, чтобы с краев кровли она поднималась вертикально на высоту утеплителя. На верх пароизоляции укладывают 1 – 2 слоя утеплителя, который накрывают ковром из битумных наплавляемых материалов.
Более подробно устройство и расположение слоев плоской крыши смотрите на схеме расположенной ниже:
Устройство инверсионной кровли
Чуть раньше (лет 10-15 назад) у плоских крыш был существенный недостаток – слой гидроизоляции, укладываемый последним, достаточно быстро разрушался. И снег с дождем и градом этому способствовали, и жара с морозом, и злые ультрафиолетовые лучи солнца. И тогда придумали инверсионную кровлю, лишенную этого недостатка.
Технология устройства плоской кровли данного типа происходит следующим образом: на бетон кладут гидроизоляцию, затем теплоизоляцию (оптимально для этого использовать экструдированный пенополистирол, не впитывающий влагу). Следующим идут покрытие из геотекстиля и дренаж. Верхний слой является защитным, и его часто делают насыпным.
Кровельный пирог инверсионной плоской кровли.
Подобная технология дает следующие преимущества:
- Теперь гидроизоляция хорошо спрятана, поэтому разрушить ее не так-то просто.
- Так как утеплитель расположен сверху, то конденсат не образуется.
- Если что-то повредилось и требуется ремонт, плиты теплоизолятора легко снять, а затем вновь уложить на место.
Вот так может выглядеть простая инверсионная плоская крыша в готовом виде.
Устройство дышащей кровли
Не секрет, что именно чрезмерная влажность теплоизолятора сильно ухудшает защитные свойства кровли. Из-за этого на ней легко могут образоваться пузыри и трещины, особенно летом, когда утеплитель, нагреваясь от солнца, активно испаряет воду. Кроме утеплителя влага может присутствовать под слоями старой кровли, в бетонном основании, стяжке. В результате при отсутствии вентиляции покрытие крыши может отслаиваться от ее основания.
Изобретение «дышащей» кровли помогло избавиться от этой напасти – влага в ней может свободно испаряться, уходя наружу. Применяемое здесь устройство плоской кровли из рулонных материалов наплавляемого типа дает отличную герметичность и большой срок службы. Между полосами битумной мастики находится слой утеплителя, а вентилируется крыша кровельными аэраторами, которые устанавливают на ее поверхности, из расчета 1 штука на 50 м 2 .
Кровельный пирог плоской дышащей кровли.
Плюсы данного типа покрытия:
- Монтируя такую кровлю, старый настил снимать нет нужды (от этого, кстати, и протечки в бетоне могут появиться). Сплавляя старое покрытие, мы, напротив, усиливаем гидрозащиту.
- Уложенный вторым (после старого покрытия) слой для выравнивания поверхности дает прекрасный отток влаги. Ведь этот слой кладется с уклоном.
- Использовать этот метод можно как при новом строительстве так и ремонте старого здания.
Пример вентилируемой плоской крыши.
Устройство эксплуатируемой кровли
Места в современных городах становится всё меньше, поэтому лишняя парковка или летнее кафе на крыше – отличный выход из положения. Ну, а в собственном доме на эксплуатируемой кровле можно обустроить уютное место для отдыха.
Что касается технологии, то для стандартной террасной крыши характерно наличие железобетонного основания, на котором лежит пароизоляционный слой. Дальше идут теплоизолятор и гидрозащита. А на самом верху имеется террасное покрытие, которое делается очень прочным. Чаще всего для этого используют тротуарную плитку, под которую кладут песчаную подушку (вместо нее возможно применение пластиковых держателей).
Кровельный пирог плоской эксплуатируемой кровли.
Плюсы эксплуатируемой крыши:
- Дополнительное пространство никому не помещает, а использовать его можно как угодно.
- Воплотив в жизнь интересную дизайнерскую задумку, можно получить на крыше красивейший уголок, где удается расслабиться, отдохнуть в тишине, принять солнечную ванну.
Устройство зеленой кровли
В наших «каменных джунглях» людям катастрофически не хватает зелени. Этот недостаток полностью компенсирует крыша подобного типа. Она может стать симпатичным подстриженным газоном, рядами ярких клумб, а иногда и целым сквериком. Только имейте в виду: решать, что на крыше появится садик или газон, нужно заранее – еще в то время, когда дом проектируется.
Технология, можно сказать, обычная для плоских кровель. Главное – сделать качественную и надежную защиту от воды. Для устройства такого типа кровли на железобетон кладется гидроизоляционный слой, а сверху закрывается слоем теплоизолятора (в данном случае лучше экструдированного пенополистирола ничего еще не придумали). Далее – геотекстиль и дренаж, в качестве которого служит гравий или щебенка. После этого закрывают дренаж еще одним слоем геотекстиля – так нашу почву не смоет дождь. В самом конце насыпают землю и сажают растения.
Структура пирога плоской зеленой кровли.
Плюсы подобной крыши заметны сразу – такой зеленый оазис и здоровья прибавит, и душевное равновесие восстановит. Главное – проследите, чтобы соорудили этот оазис профессионалы, а материалы использовались только высочайшего качества. Иначе ремонт в копеечку встанет.
Вот такой замечательный вид может иметь зеленая плоская кровля. Фото: www.buzon-opora.ru
Фото процесса озеленения кровли:
Устройство кровли из ПВХ и ЭДПМ мембран
Поливинилхлоридная (ПВХ) мембрана хороша тем, что благодаря ее применению, потребность в дополнительном гидроизоляционном слое отпадает. А еще она обладает чудесным качеством – термопластичностью. Это значит, что ее швы легко можно запаять с помощью горячего воздуха. ЭДПМ мембрана изготовлена из синтетического каучука, она упругая, прочная и стойкая к ультрафиолету.
В качестве основы под мембранные виды кровли могут использоваться как железобетонные плиты перекрытия, так и металлические профилированные листы. Ну, а теплоизоляцию лучше всего делать из минеральной ваты. Для этого берут либо жесткие плиты этого материала, либо комбинированные. Поливинилхлоридная мембрана устанавливается прямо на основу через слой утеплителя (его надо уложить отдельно). Крепление происходит в тех местах, где между рулонами материала образуются швы. Крепеж применяют специальный.
Структура пирога мембранной кровли.
Плюсы мембранной кровли:
- Оба типа мембран (и ПВХ, и ЭДПМ) служат очень долго, при этом легко перенося любые нагрузки.
- Производителями выпускаются мембраны большой ширины, что позволяет легко подобрать рулон материала для кровли сложной формы. Швов при этом получится совсем немного.
- И мороз, и жару подобная кровля переносит отлично.
- Укладка этого материала не представляет сложности – ведь он очень легкий. Поэтому и основание усиливать не требуется.
- Ремонтировать мембраны из поливинилхлорида легко, а после ремонта их свойства ничуть не ухудшаются.
Карнизный свес кровли: назначение, устройство, виды и инструкция по монтажу
Кровельный свес является не самой главной частью крыши, однако его можно использовать для широкого спектра разных задач. При условии правильно сделанного расчета, карниз будет выгодно подчеркивать уровни и плоскости скатов, а также выполнять ряд полезных функций. В современных домах подобным элементам уделяется много внимания еще на этапе проекта. Как сделать карнизный свес кровли, чтобы он был максимально практичным и эстетически привлекательным? Для этого нужно сначала определить его конфигурацию, затем параметры и возможности для декоративного оформления.
Какие задачи выполняет карниз?
Пропорции карниза могут менять визуальный образ дома, повышая или понижая его выразительность. Не стоит отбрасывать и стилистические акценты, характерные для конкретного региона. Архитектурные традиции сегодня возрождаются именно в частном жилом секторе, где собственники стремятся подчеркивать особый стиль конкретной местности. Что касается инструментариев достижения того или иного образа, то значение будут иметь и размеры, и форма карнизного свеса. Фото кровли, представленное выше, к примеру, демонстрирует преимущества массивного свеса применительно к маленькому дому. Визуально конструкция становится ниже и шире, что добавляет восприятию сооружения ощущения надежности и добротности.
Функциональные задачи главным образом будут выражаться через конструкционные возможности. В части карниза можно прокладывать коммуникации, устраивать выводы для вентиляции и дымохода, монтировать другие инженерные и технологические каналы. Ширина свеса также повлияет на микроклиматические свойства дома. Дело в том, что длинный вылет карниза затеняет окно, вбирая в себя тепловую энергию. Если речь идет о металлической кровле, то аккумуляция будет происходить очень быстро, пассивно прогревая все покрытие крыши. Данный эффект можно по-разному использовать зимой и летом.
Устройство кровельного карниза
Свес как таковой представляет собой конструкционный узел, в котором сходится скат и горизонтальное перекрытие. В качестве последнего может выступать лишь карнизная планка, выходящая из точки крепления мауэрлата к наружной стене. Конфигурации сопряжения частей стропильной системы могут отличаться, поэтому единого принципа определения элементов данного узла быть не может. Так или иначе, в любой конструкции важную роль будет играть кровельный пирог, образующий свес. Это часть ската, которая выходит за уровень наружной стены по горизонтали в сторону, а в некоторых вариантах может и опускаться значительно ниже уровня чердачного перекрытия по горизонтали.
Теперь стоит перейти к материалам карнизных свесов. Устройство кровли определяется сочетанием несущей базы ската с деревянными (или тонкими металлическими) балками, обрешеткой и наружным покрытием. Внешний слой может быть представлен мягкой кровлей, профнастилом, черепицей и т. д. В сущности, эта комбинация и обеспечит внешний защитный каркас для карниза. Сам карниз образуется за счет нижней планки, которая соединит наружную стену и скат. Она тоже чаще выполняется из древесины, но встречается и пластик.
Разновидности карнизного свеса
Можно выделить несколько вариантов исполнения кровельного карниза, которые отличаются по конструкции и функциональным возможностям. Наиболее распространен обычный замкнутый карниз, в котором предусматривается средний по наклону и длине вылета скат и горизонтальная планка, формирующая софит. Более простая конструкция вовсе обходится без планки. Также по наклонной направляется свес, однако никаких прикрытий с нижней стороны нет – получается открытая конструкция, у которой есть существенные плюсы и минусы. Во-первых, это типовой карнизный свес фальцевой кровли с металлическим настилом. Покрытие довольно хлипкое и малофункциональное, поэтому с таким скатом нет смысла устраивать карнизные закрытые короба. Во-вторых, данное решение требует более высокой степени изоляции в точке схождения мауэрлата и кровли.
Особую группу карнизных свесов представляют кирпичные конструкции. Вместо деревянной планки нижнюю часть от свеса в данном случае будет закрывать кирпичная (или каменная кладка). Применяется этот вариант нечасто, но с его помощью можно создавать оригинальные дизайны фасада.
Особенности карнизов на мягкой кровле
Данный тип кровельного настила является одним из самых проблемных в том смысле, что материал тяжелый и дает существенную нагрузку на скат. Соответственно, ориентироваться следует на укрепление конструкции снизу и сбоку. Оптимальное устройство карнизного свеса для мягкой кровли может включать подшивку из обрешетки с применением деревянных брусков и металлических крепежей. Силовая основа будет обеспечиваться анкерными соединениями по всей длине крепления обрешетки, а также металлическими уголками и монтажными пластинами, которые выступят в качестве дополнительных фиксаторов.

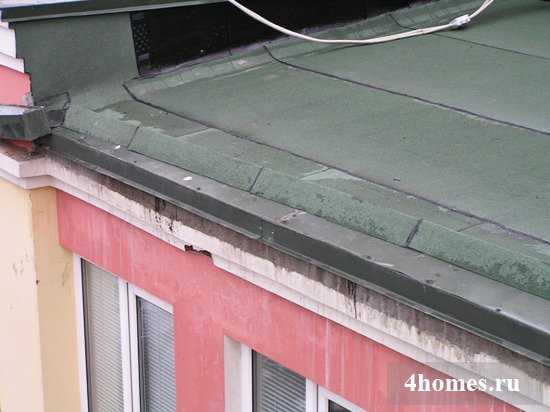

Особенности карниза плоской кровли
В данном случае конструкция упрощается, так как отпадает необходимость создавать наклонный угол ската с соответствующими оформлениями с нижней части. То есть поддержка и обшивка снизу будет, но реализовывать ее по горизонтали гораздо проще. В простейшем исполнении карнизный свес плоской кровли можно оформить как сочетание прямого ската и перекрытия. Грубо говоря, чердачный пол получит вылет в сторону за границы наружной стены. На верхнем уровне также выйдет кровельный пирог на скате. Далее остается лишь замкнуть обе конструкции сбоку пластиковой или деревянной обшивкой. В итоге получится достаточно функциональный короб правильной формы.
Параметры карнизного свеса кровли
Как и раньше, так и в наше время оптимальным способом расчета ширины карниза является угол свеса. Он может быть разным в зависимости от наклона ската. В среднем же российские дома проектируются с крышами, уклон которых варьируется от 30 до 45 градусов. Какой вылет будет оптимальным? Существует специальный регламент, определяющий диапазон размеров карнизного свеса кровли по ширине от 10 до 70 см. Далее все будет зависеть от типа кровельного материала. Так, самые короткие карнизы используются на крышах из металлопроката – от 10 см. Оцинкованные стальные листы позволяют устраивать свесы минимальной длиной от 15 см. А волнистые асбестобетонные панели делают с шириной от 25 см.
Монтаж карниза
Установка данного элемента по большей части сводится к тыльной обшивке деревянными планками, пластиковыми панелями или сайдингом. Главное — не использовать в этой части металл, поскольку вывод конденсата через софиты создает благоприятные условия для коррозии. Как монтировать карнизный свес кровли? Когда контуры ската и мауэрлата определились и их конструкции готовы, можно приступать к инсталляции несущей обрешетки для подшивки. Желательно использовать мелкоформатный брус. Опорные части фиксируются шурупами к стене или мауэрлату – как позволит конструкция. По линиям несущих планок крепится ряд мелких планок с отступами примерно 20-30 см. На заключительном этапе по всей площади с тыльной стороны карниза выполняется обшивка – пластиком или деревянной вагонкой.
Система карнизной вентиляции
Еще на этапе разработки схемы карниза будет не лишним определить способ реализации системы проветривания. Циркуляция воздуха в подкровельном пространстве необходима для борьбы с сыростью, которая вредна для деревянной стропильной системы. Простейший способ устройства вентиляции в карнизном свесе кровли заключается в изначальном использовании для обшивки перфорированных пластиковых панелей. Они специально разрабатываются как софиты под карниз для организации воздуховода. Если же используются деревянные планки, то предварительно необходимо оставить место для зазоров. Иногда для таких целей просто выдерживают пространство между планками обшивки в несколько миллиметров. Собственно, достаточно, чтобы короб свеса не был полностью герметичным.
Заключение
Карниз – значимая и ответственная часть крыше, но очень деликатная в исполнении. Многое в реализации этого элемента будет зависеть и от соседних материалов конструкции. Например, карнизный свес мягкой кровли невозможно монтировать без учета характеристик покрытия, которые зачастую ограничивают мастеров в выборе технических решений. Для такой крыши лучше обратиться к специальным доборным софитам, которые справятся с нагрузками от тяжелой кровли и обеспечат необходимое пространство для возможной прокладки коммуникаций в коробе.
Если же скат покрыт легким профнастилом, то можно и вовсе обойтись без капитальной поддержки с формированием обшивки. Достаточно позаботиться о механической защите узла и обеспечении свободной циркуляции воздуха в стыковых местах. Но, с другой стороны, отсутствие монтажного короба само по себе исключает целый ряд конструкционных возможностей, также связанных с монтажом элементов водостока и снегозадержателей. По этой причине, рассчитывая на многолетнюю эксплуатацию крыши, стоит продумать роль карниза с точки зрения самых разных аспектов применения.
Страница не найдена «
Последние посты
13 Дек 2022 / / Комментариев 0
Строителями и проектировщиками все чаще выбирается односкатная крыша. Почему такая тенденция? Когда навес является жизнеспособным решением? Каковы его особенности, преимущества […]
Далее >>
13 Дек 2022 / / Комментариев 0
Перфорированные крепления изготавливаются из листового металла с техническими отверстиями по всей площади, что исключает этап сверления для дальнейшего соединения болтами, […]
Далее >>
11 Дек 2022 / / Комментариев 0
Все здания должны быть спроектированы в соответствии с подписанным соглашением. Это достижение стало возможным благодаря архитектурной геодезии, применение которой значительно […]
Далее >>
18 Ноя 2022 / / Комментариев 0
Прокат сегодня активно используется в различных сферах. Если говорить о трубах, то без них не обойтись ни на производстве, ни […]
Далее >>
17 Ноя 2022 / / Комментариев 0
Гидравлическая буровая установка представляет собой оборудование с гидравлическим приводом, которое используется для бурения скважин, бурения скважин, забивки свай, линий электропередач, […]
Далее >>
16 Ноя 2022 / / Комментариев 0
Силовые аккумуляторы сегодня получили широкое распространение благодаря своим уникальным техническим характеристикам. Они проделали фантастическую работу по питанию электромобилей и устройств. […]
Далее >>
9 Ноя 2022 / / Комментариев 0
Шторы на люверсах имеют множество преимуществ, поэтому пользуются повышенным спросом в декоративных интерьерах. Люверсы бывают разных цветов, матовые, глянцевые, имитирующие фактуру […]
Далее >>
1 Ноя 2022 / / Комментариев 0
На сегодняшний день мебельный рынок имеет огромный выбор. На первый взгляд, даже у самого требовательного покупателя не должно возникнуть проблем […]
Далее >>
27 Окт 2022 / / Комментариев 0
Небольшие дома часто заставляют задуматься о покупке многофункциональной мебели. Кресло-кровать гармонично вписывается в интерьер и при этом очень удобно в […]
Далее >>
26 Окт 2022 / / Комментариев 0
Строительное и промышленное оборудование продается во многих специализированных магазинах. Однако найти по-настоящему качественные товары нелегко. А если и попадается качественная […]
Далее >>
»
По категориям
Консультации по строительству плоских крыш и навесов — GreenBuildingAdvisor
Привет всем,
Нужны советы по конструкции и предложения по будущему проекту, которым я надеюсь заняться этим летом или осенью. Я хочу построить свес плоской крыши прямо над дверью на задний двор моего дома, которая в конечном итоге будет двойной французской дверью, которая будет выходить во внутренний дворик. Навес послужит укрытием от дождя и солнца, обеспечит освещение и, конечно же, добавит архитектурной привлекательности. Я думаю, что свес будет где-то от 2 футов до 2 1/2 футов, а ширина потенциально составит 6-8 футов; пока просто устанавливаю диапазоны, так как я не определил точную глубину или ширину. Для каркаса планируется использовать пиломатериалы размером 2″ x 8″ или 2″ x 10″. Я бы хотел, чтобы это была плоская крыша/навес, чтобы иметь более современный вид, и я не хочу использовать какие-либо стойки на концах, в идеале я хочу, чтобы она свободно висела.
У меня такой вопрос: можно ли построить это, прикрепив к наружной стене ригель с помощью болтов в качестве основной опоры дома? Внутренний каркас будет располагаться на расстоянии 16 дюймов друг от друга по центру, а пиломатериалы того же размера будут использоваться на внешнем каркасе (2 дюйма на 8 дюймов или 2 дюйма на 10 дюймов). Для дополнительной прочности и поддержки я подумал использовать стальные L-образные кронштейны, закрепленные на внутренней стороне боковой рамы и привинченные к ригелю с помощью болтов, а также использовать металлические кронштейны для балок для внутренней части. Я понимаю, что, несмотря на то, что он не очень большой, относительно говоря, все еще используется значительное количество древесины, которая создает значительный вес, и, кроме того, приходится учитывать вес снега в зимний сезон. Я понимаю, что самым идеальным способом построить такое было бы, если бы оно было привязано к существующей структуре/балкам дома, но я не желаю идти на такие длины и разрушения, чтобы построить это, поэтому надеюсь, что есть другой возможный вариант. Возможна ли вообще эта идея или ей тоже суждено провалиться? Если да, есть ли другой дизайн, который кто-нибудь может порекомендовать, который можно применить для создания такого? Я прикрепил изображение крыши с таким видом и то, что я надеюсь несколько выполнить, чтобы дать вам визуальное представление.
Я всего лишь мастер-сделай сам, поэтому мой опыт, безусловно, ограничен, и я ищу здесь людей, которые могут дать совет эксперта. Искренне ценим любой вклад. Спасибо!
Пит
Подробная библиотека GBA
Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.
Поиск и загрузка деталей конструкции
Присоединяйтесь к ведущему сообществу экспертов в области строительства
Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.
Начать бесплатную пробную версию
Избранные блоги
Размышления энергетического ботаника
Посмотреть больше
Рассмотрение возможности использования энергии в жилых помещениях
Руководство по продукту
Посмотреть больше
Спонсор
Спонсор
Полное руководство по строительству крыши с навесом – Myrooff.com
Строительство свеса крыши – один из важных способов, с помощью которого домовладельцы могут защитить внешний вид своего дома и сохранить его ценность.
Содержание
- 1 Зачем строить свес крыши?
- 2 Распространенные проблемы с выступами крыши
- 3 Виды выступов для защиты окон и дверей
- 4 Какие окна и двери должны иметь выступы крыши?
- 5 Что такое карнизы?
- 6 Свес крыши для многоэтажных домов, плоских или металлических крыш
- 7 Заключение
Они также могут включать определенные архитектурные элементы, которые делают свесы больше, чем просто функциональными частями дома.
При проектировании нависающей части крыши вам необходимо учитывать некоторые ключевые особенности:
- степень затенения, которую вы хотели бы получить от окон и дверей
- количество осадков в районе вашего дома
- желаемый баланс между солнечным теплом и затенением
В общем, свесы крыши представляют собой эффективное решение для защиты окон, дверей и входов.
Полное руководство по строительству крыши. ..
Включите JavaScript
Полное руководство по строительству свеса крыши
Если свес крыши недостаточно велик, то единственный способ защитить эти окна, двери и подъезды заключается в углублении их в толстую наружную стену или в установке специального наличника и оклада для каждой двери или входа.
Очевидно, что самая простая и эффективная стратегия крыши — просто построить достаточно широкую крышу, чтобы обеспечить защиту.
Зачем строить свес крыши?
Типичный свес крыши служит шести основным целям:
- Помогает затенять окна в жаркую погоду
- Уменьшает количество дождя, попадающего на внешнюю часть дома
- Обеспечивает защиту дверей и входа
- Сохраняет подвалы сухими
- Защита фундамента от избыточного стока воды
- Помощь в регулировании температуры в доме
Если навесы имеют неправильный размер, то летом дом будет перегреваться, и в нем будет особый риск попадания воды в двери и окна.
В худшем случае все внешние повреждения от дождя и брызг приведут к преждевременному гниению сайдинга. Если вы путешествуете по пригородным районам со старыми домами, вы часто можете увидеть примеры экстерьеров домов, где кажется, что панели отрываются от дома.
Это явный признак того, что с размерами каркаса свеса крыши что-то не так. В домах с навесами тоже могут быть эти проблемы.
Общие проблемы со свесами крыши
Существуют две распространенные проблемы со свесами крыши:
- Слишком широкий свес крыши
- Свес крыши недостаточно далеко
просто великоват для дома. Это приводит к ситуации, когда тени слишком много, а внешний вид дома кажется темным и мрачным.
Связанная с этим проблема заключается в том, что крыша подвергается большему риску повреждения ветром. Более того, в зимние месяцы, когда поступление солнечного света ограничено, фактор «мрачности» только усиливается.
Во втором случае свес не обеспечивает достаточной защиты. Это означает, что дождь будет капать рядом с фундаментом и, возможно, попадет в подвал.
Это также означает, что уменьшить брызги будет сложнее. И чем больше плеск, тем больше вероятность гниения сайдинга. Это также означает, что для окон недостаточно затенения.
Это приводит к тому, что окна получают слишком много солнечного света в часы пик, особенно летом.
Эта ситуация, когда навес не обеспечивает достаточной защиты, особенно характерна для более модернистских архитектурных стилей, где акцент делается либо на гладкие изогнутые здания, либо на прямоугольные, сильно угловатые здания. Это также проблема с металлическим свесом крыши.
Есть еще одна проблема, которую необходимо учитывать: ветер. Длина свеса крыши должна быть спроектирована таким образом, чтобы противостоять подъему ветром. Это особенно верно в географических регионах, где сильные ветры являются обычной проблемой.
Виды навесов для защиты окон и дверей
Домашние архитекторы имеют несколько вариантов защиты дверей, входов и окон:
- Они могут сделать свес основной крыши достаточно широким для их защиты
- Они могут интегрировать выступ двускатной крыши или кровельные сверчки с основной крышей для их защиты
- Они могут прикрепить меньшую крышу к стене над каждой дверью или окном
- Они могут создать углубленный вход, в котором двери отодвинуты от внешней плоскости стены
Если в доме только один уровень, стандартная стратегия проектирования крыши ясна: сделать основную крышу достаточно широкой, чтобы защитить все окна и двери . Однако вариантов больше, если в доме несколько этажей или если крыша имеет разные наклоны и углы.
Здесь вам нужно будет обратить больше внимания на то, как дождь стекает с крыши. Вы должны убедиться, что вода попадает достаточно далеко от фундамента, а также от дверей дома.
Металлические крыши также требуют особого внимания, особенно длина плоских металлических крыш.
Какие окна и двери должны иметь навес крыши?
Существует компромисс между притоком солнечного тепла и затенением.
Для домов, построенных в Северном полушарии (т. е. в Америке и Канаде), наиболее важными окнами и дверями, о которых следует помнить при любой стратегии крыши, являются южные окна.
В Северном полушарии северные окна не получают много солнца и не являются типичной проблемой.
Для южной стороны дома следует следовать основным принципам проектирования солнечных батарей. Короче говоря, это означает, что свес крыши должен иметь достаточные размеры, чтобы оптимизировать количество тени в теплые летние месяцы, но не быть настолько большим, чтобы не допускать полного пребывания на солнце в холодные зимние месяцы.
На самом деле существуют математические правила и архитектурные рекомендации, которые помогут вам определить оптимальные размеры крыши. Эти рекомендации полезны при строительстве любого фронтона, любой консольной или плоской крыши.
Цель состоит в том, чтобы сбалансировать количество солнечного тепла и количество затенения. В жарком климате общее эмпирическое правило состоит в том, чтобы удлинить и удлинить свес.
В холодном климате общее практическое правило заключается в том, чтобы укоротить свес, чтобы он не выступал слишком далеко.
Сразу видно, почему это имеет смысл. В жарком солнечном климате необходимо максимальное затенение; в холодном климате вы хотите свести к минимуму количество затенения.
Вот почему архитектурные стили домов могут сильно различаться в зависимости от того, где вы находитесь в стране.
В Америке, например, дома с низкой посадкой в жарких западных районах пустыни будут иметь совершенно иной внешний вид, чем величественные особняки и дома в более холодных районах Новой Англии.
Что такое карнизы?
Карниз – это край крыши, выступающий над поверхностью стены и обычно выступающий за пределы здания.
Карнизы образуют навес для отвода воды от стен. Они также помогают обрамлять окна на верхних этажах. Это их функциональное назначение.
Однако у них есть и архитектурное назначение. Например, в итальянском архитектурном стиле карнизы украшены декоративными опорными кронштейнами, которые, кажется, поддерживают крышу.
В других случаях прямо под карнизом имеются другие архитектурные элементы.
Свес крыши для многоэтажных домов с плоской или металлической крышей
До сих пор мы в основном рассматривали свесы крыши с точки зрения одноэтажных домов. А как быть с многоэтажными домами? А как насчет домов с плоской или металлической крышей? Или что, если на вашем участке есть сарай? Вот несколько различных вариантов для рассмотрения:
- Боковые крыши
- Фронтонные свесы
- Сверчки
- Консольные свесы крыши
- Навесы
Боковые крыши встречаются на многоэтажных домах. По сути, это мини-крыши, предназначенные для индивидуальной защиты каждого этажа дома. Нижняя крыша представляет собой узкую крышу, прикрепленную к стене на уровне потолка первого этажа. Он может быть изготовлен из металла.
Фронтонные свесы (также известные как «грабельные свесы») доходят до вершины крыши. В экстремальных версиях они, кажется, создают нос корабля и поэтому известны также как «носовые свесы».
Пик крыши находится далеко от основания стены, поэтому эти навесы в целом менее эффективны для защиты дома, чем традиционные карнизные навесы. Они простираются слишком далеко.
Вы можете подумать об этом логически — просто существует гораздо больше вероятности брызг от дождя, особенно в очень ветреную погоду.
Сверчок — это ребристое сооружение, имеющее форму, позволяющую отводить воду на крышу вокруг высокой стороны дымохода или любой части крыши с несколькими уровнями. Он может быть изготовлен из металла.
Сверчок обычно такой же высоты, как и остальная часть крыши. Если вы посмотрите на многие здания, вы сразу их увидите — они кажутся пологими «выпуклостями», окружающими выступающие части крыши, такие как дымоход.
Сверчок помогает дождю легче стекать с крыши и от ближайшей стены. Делается это для защиты фундамента и частей подвала.
Консольный свес крыши — это один из способов действительно придать вашему дому особенный вид. Консоль представляет собой жесткий конструктивный элемент, прикрепленный только одним концом к вертикальной опоре, из которой он выступает.
Использование консоли означает, что вам не нужны внешние распорки. Консольные конструкции популярны для домов с балконами. Чтобы правильно создать кантилевер, вам нужно много знать о физике, например о крутящем моменте и вращательном равновесии.
Навес сарая — это простой и эффективный способ защитить ваш сарай. Вы можете добавить от 3 ½ до 5 ½ дюймов к вершине. Это защитит ваш сарай от дождя.
Заключение
Свес крыши может показаться относительно обычным, но для создания оптимальных размеров каждого из них требуется много дизайнерского мышления.
