Деформационные швы фундаментов — База знаний ТЕХНОНИКОЛЬ
Общая информация
Деформационные швы – это подвижные швы в конструкциях сооружений, позволяющие компенсировать различного рода деформации (тепловые, осадочные и т.д.) и представляет собой специальный зазор между двумя сопрягаемыми элементами. Основными материалами для герметизации деформационных швов являются гидрошпонки, эластичные герметики и гидроизоляционные ленты.
Конструктивно деформационный шов состоит:
- Зазор шва соответствующей величины;
- Гидроизоляционный (противофильтрационный) элемент;
- Заполнитель полости шва.
По величине зазора деформационные швы подразделяются:
- Узкие, до 30 мм;
- Средние, до 60 мм;
- Широкие, более 60 мм.
Дополнительно деформационные швы различают:
- Малых перемещений — < 25% ширины шва;
- Больших перемещений — > 25% ширины шва.
Минимальная величина зазора деформационного шва зависит от расстояния между деформационными швами в конструкции и выражается в отношении между ними. В зависимости от типа конструкции это соотношение может быть разным.
Расстояния между деформационными швами регламентировано и проводится в нормативно-технической документации. Они зависят от вида сопрягаемых конструкций, условий эксплуатации, применяемого строительного материала и т.д.
К заполнителю полости шва не предъявляют никаких требований по водонепроницаемости. Поэтому в качестве заполнителя часто применяют дерево с антисептированной пропиткой, пенопласт, просмоленную паклю (канат). В последнее время материалом для заполнения полости шва служит экструзионный пенополистирол, который закладывают в шов при его формировании в процессе бетонирования, что обеспечивает свободное сжатие и раскрытие шва практически без напряжений сопрягаемых элементов. В тоже время он не впитывает воду и достаточно прочный для восприятия нагрузок от свежеуложенного бетона, что очень важно при производстве бетонных работ.
Основными материалами гидроизоляционного элемента деформационных швов малых перемещений (<25% ширины шва) служат специализированные герметики и гидроизоляционные ленты. В деформационных швах больших перемещений (≥25% ширины шва) основными материалами гидроизоляционного элемента – гидрошпонки и гидроизоляционные ленты, причем зачастую их применяют совместно, а также со специализированными герметиками, обеспечивая двухуровневую защиту деформационного шва.
Гидрошпонки
Гидрошпонки для деформационных швов отличаются от гидрошпонок для технологических швов наличием деформационного элемента, который может воспринимать различные деформации конструкции. В зависимости от возможных подвижек подбирается размер и форму деформационного элемента. Деформационные элементы бывают круглых, овальных и П-образных видов.
Так же, как и гидрошпонки для технологических швов, шпонки для деформационных швов подразделяются на внутренние/центральные/двухсторонние (располагаются в центре массива бетона и развязываются к арматуре) и внешние/боковые/односторонние (располагаются с боку массива и крепятся к опалубке). Основные параметры шпонок, физико-механические характеристики и монтажные схемы можно найти в технических листах на материалы и альбоме технических решений Компании ТЕХНОНИКОЛЬ.
Внутренние и внешние шпонки разделяются между собой по типоразмеру, области применения и максимальному давлению воды, которое она может воспринять.
Специализированные герметики
Герметики, в силу своих специальных возможностей, могут выполнять функции гидроизоляционного элемента только в швах с небольшой величиной зазора деформационного шва (узких швов, до 30 мм) и малых перемещений (< 25 %). В настоящее время на рынке РФ существует большое количество герметиков на различной основе (битумные, бутил-каучуковые, полиуретановые, силиконовые и т.д.). Применение того или иного материала осуществляется с учетом нескольких факторов. Помимо относительного удлинения, это условия производства работ на конкретном объекте, условия эксплуатации, конструкция шва, стойкость к УФ-излучению и т.д.
При подборе материала герметика следует исходить из условия, что максимально допустимые деформации герметика при заданном его сечении, должны быть больше максимальных перемещений смежных конструкций в деформационном шве.
Работоспособность герметика в шве не зависит от конструкции самого шва. Между тем огромное влияние на работоспособность герметика оказывает отношение глубины заполнения шва к его ширине. Это отношение называется коэффициент формы (К): K=D/W.
Когда коэффициент формы в шве для герметика равен или меньше единицы, обеспечиваются наилучшие условия реализации его эластомерных характеристик. И наоборот, чем больше коэффициент формы, тем меньшую величину зазора в шве может обеспечить герметик.

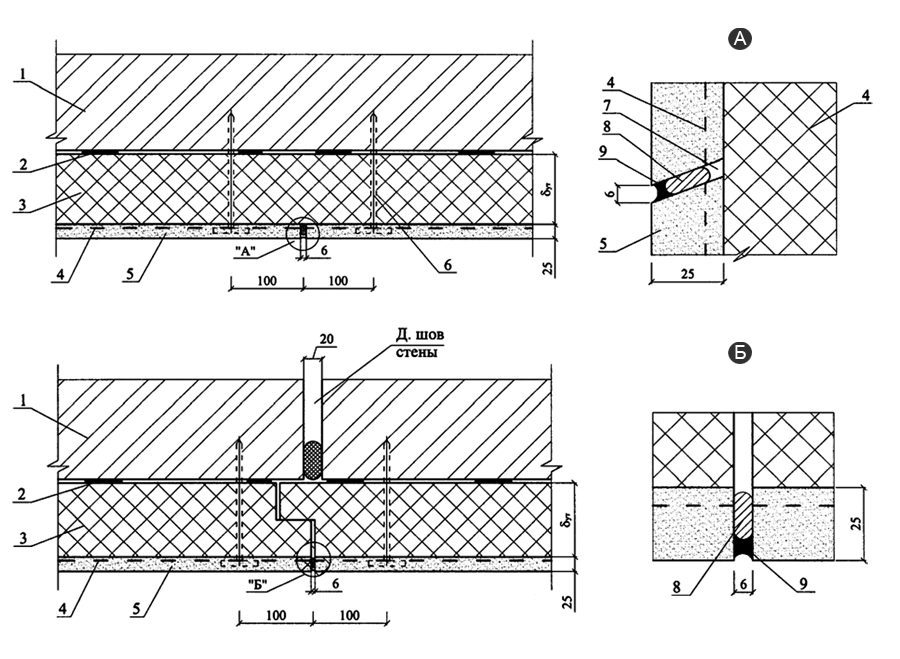

Улучшение условий работы герметиков может быть достигнуто выполнением, так называемых Т-образных швов. При выполнении Т-образного шва должно быть обеспечено условие, когда длина деформирующегося элемента, выполненного из герметика, должна быть много больше, чем изолируемый зазор шва.
Кроме того, в конструкцию деформационного шва может быть введен дополнительный элемент – антиадгезионная прокладка. Ее назначение – убрать адгезионное сцепление герметика с третьей стороной шва (бетонной подложкой) и/или материалом заполнителя шва.
В качестве антиадгезионной прокладки можно использовать скотч или полиэтиленовую пленку. Широкое применение для данных целей нашел шнур «Вилатерм» — вспененный полиэтилен, который обеспечивает отсутствие адгезии с герметиком и создает форму шва.
Для эффективной работы в деформационном шве герметик должен удовлетворять следующим требованиям:
- Быть водонепроницаемым материалом;
- Изменять форму и размеры для восприятия деформаций, происходящих в шве;
- Обладать хорошими адгезионными свойствами;
- Работать без разрушения при положительных и отрицательных температурах.
Гидроизоляционные ленты
Как уже говорилось выше, лучшие условия эксплуатации уплотнительных материалов достигается при коэффициенте формы стремящимся к нулю (K=D/W → 0). В этом случае реализуются предельные эластомерные свойства герметика. Обеспечить такие условия герметизации деформационных швов можно уменьшением толщины D герметика, или Т-образной конструкцией шва (см. раздел «Специализированные герметики»).
В качестве тонкослойного герметика обычно применяют безосновные битумно-полимерные и ПВХ гидроизоляционные ленты, которые либо наплавляются на подготовленное основание, либо укладываются на специальный клей.
При значительных деформациях конструкции гидроизоляционная лента монтируется с компенсатором, что существенно повышает надежность уплотнения деформационного шва. Кроме того, гидроизоляционная лента может быть уложена в подготовленную штрабу, что позволяет сохранить начальный профиль конструкции.
В процессе установки гидроизоляционная лента может быть состыкована с гидроизоляционной мембраной, при этом следует учитывать совместимость материалов между собой. Оптимальным вариант – когда гидроизоляционная мембрана и гидроизоляционная лента изготавливаются из одного и того же типа материала.
#фундамент
#основание
#ПГС
#КМС
#Поддержка
#Проектирование
#Консультация
#техническая
#конструкция
#состав
#описание
#ДШ
Оцените эту статью
4. 5
(43)
Деформационный шов в кирпичной кладке: чем заделать
Деформационный шов в кирпичной кладке необходим для обеспечения качественной и эффективной защиты постройки от преждевременного разрушения из-за неравномерной усадки здания или неустойчивости грунта.
Грамотно и правильно созданный он поможет предотвратить появление трещин в стенах постройки и разрывов в несущих стенах. Избежать растрескивания стен из-за значительных перепадов температур поможет температурный шов в кирпичной кладке. Проектированию деформационного шва уделяется повышенное внимание, так как от его выполнения зависит прочность и долговечность постройки.
Виды
Тепловые швы должны быть сделаны строго по регламенту СНиПа
Существует несколько видов швов, увеличивающих устойчивость сооружения к различным факторам, влияющим на его долговечность:
Температурные соединения обеспечивают надежную защиту стен от негативного действия, которое оказывают перепады температур окружающей среды. Их устройство соответствуют регламенту СНиП II-22-81, пунктам 6.78-6.82.
Их особенность заключается в том, что такие швы устраивают в соответствии с высотой стен, не затрагивая фундамента.
Кирпичная стена при температуре +20°С в жаркое время года и – 18°С или ниже в период зимних холодов расширяется и сужается. Соответственно меняется ее высота. Диапазон таких изменений достигает 0,5 см на каждые 10 м высоты. От температуры воздуха зависит размер шва, но в любом случае при их создании используют шпунт, заполненный герметичной, плотной прокладкой для того, чтобы избежать продувания.
Ширина шва составляет от 0,1 до 0,2 см в зависимости от температуры воздуха в каждом отдельно районе.
Осадочные швы помогают зданию выдержать большие нагрузки
Осадочные швы предназначены для защиты несущих стен здания от деформации и преждевременного разрушения под воздействием повышенных нагрузок. Именно такие нагрузки приводят к неравномерной усадке постройки и появлению трещин на стенах.
Данные дефекты возникают чаще всего при возведении многоэтажных построек. Осадочные деформационные швы начинают формировать с фундамента дома.
Антисейсмическими швами названы те, устройство которых является обязательным в районах с повышенной сейсмической опасностью. Подвижность грунта и подземные толчки приводят к значительным деформациям, результатом которых становится растрескивание стен и их последующее разрушение. Особенность таких швов заключается в том, что с их помощью здание словно разделяют на отдельные устойчивые блоки.
Для заполнения шва используют утеплитель, герметик и мастику, плотность которых обеспечит качество устройства и выдержит предстоящие нагрузки.
От качества заполнения шва зависит способность здания противостоять деформациям, его надежность и долговечность.
Устройство
Самым распространенным является температурный деформационный шов, так как значительные перепады температур становятся одной из наиболее частых причин, по которым стены зданий трескаются и разрушаются. Именно от уровня температуры зависит и ширина устраиваемого шва.
Конструкция отличается простотой монтажа. Работа выполняется с помощью:
- жгутов;
- эластичных наполнителей, отличающихся способностью после застывания сохранять эластичность;
- бетонита или других веществ, в составе которых есть небольшой процент бетона;
- герметиков повышенной эластичности.
Сооружение деформационного шва начинается во время строительства дома. Для этого достаточно отступить нужное расстояние от основной кладки и заполнить его утеплителем или герметиком. Процесс монтажа будет проще, если глубина укладки герметика невелика.
