Угловое окно в доме из газобетона без опоры: Угловые окна: ставить или нет?

Угловые окна в загородном доме и их особенности

Остекляя современные дома, проектировщики часто руководствуются нестандартными решениями. Эффектность внешнему виду строения придает вариант с угловым остеклением. В данном случае остекление в угловой части здания осуществляется без несущей поры. Таким образом, фасадная часть дома преображается, а сама комната становится светлее.

Угловые конструкции создают так называемые эркерные элементы. Рассматриваемый тип остекления значительно увеличивает обзорность и позволяет сократить финансовые затраты. Установка одного блока на стыке стены – более дешевый вариант, нежели установка двух с разных сторон.

Разновидности

Классификация относительно конструкционных особенностей:

• Безрамные. Соединение стеклянных полотен выполняется с помощью герметика или сварки. По периметру конструкции выполняется монтаж углового профиля, фиксация которого осуществляется с помощью крепежных элементов.

• Остекление со стандартными рамами. Сборка в углах выполняется с помощью традиционных технологий. Такие окна изготавливаются и монтируются с применением рядовых материалов. В итоге окна приобретают эстетический, но громоздкий вид.

Классификация по материалам каркасной системы:

• Окна из стекла без профильного обрамления. Рассматриваемый вариант выполняется из стеклянного полотна высокой прочности, для него также характерно отсутствие внутренних боковых ограничителей. Применение специальной фурнитуры защищает окна от взлома. Для рассматриваемого типа характерны низкие энергосберегающие свойства, что не позволяет использовать его в местностях c низким среднегодовым температурным режимом.

• Металлопластиковые блоки. Рассматриваемый вариант в отличие от вышеуказанного, является энергоэффективной профильной системой. Такие окна отличаются повышенной прочностью и шумоизоляцией. Специалисты рекомендуют отдавать предпочтение двухкамерным стеклопакетам с инертным газом. Подобная конструкция имеет не большой вес, что имеет определяющее значение при угловом остеклении.

• Алюминиевые окна. Данный тип отличается легкостью и часто используется для обустройства крупных объектов. Основным достоинством алюминиевых окон принято считать высокую прочность, поэтому их применяют в ветреных районах.

• Окна из армированного композита. Они отличаются высоким коэффициентом прочности и относительно легким весом. Композиционный профиль более стойкий к различным механическим воздействиям в отличие от металлических аналогов. Изделия из композита не подвергаются температурным деформациям и обеспечивают хорошую шумоизоляцию. К основным минусам можно отнести высокую цену и невозможность окрашивать или декорировать.

• Деревянные окна. Данный материал является экологически чистым, прочным и теплоизоляционным. Древесина хорошо горит, но этот недостаток нивелируется пропитками.

Плюсы и минусы

Угловое остекление имеет как положительные, так и отрицательные моменты. Начнем с основных плюсов:

• Помещение становится более светлым за счет большего поступления дневного света.
• Необычность дизайна фасада и красиво оформленный интерьер помещения.
• Возможность применения стандартных окон, соединенных одним блоком.
• Уменьшение общей массы постройки, что позволяет снизить нагрузку на опорные конструкции дома.

К недостаткам относится:

• Выполнение работ квалифицированными мастерами. Данную особенность могут считать недостатком только те, кто любит выполнять все работы своими силами, но не обладает необходимым опытом и знаниями.
• Оконный блок не является несущим элементом. Поэтому они могут устанавливаться только в зданиях, проект которых позволяет производить подобное остекление.
• Для установки таких окон в многоквартирных жилых комплексах необходимо получить разрешение на изменение фасада от соответствующих инстанций.

Угловое остекление в домах из газобетона

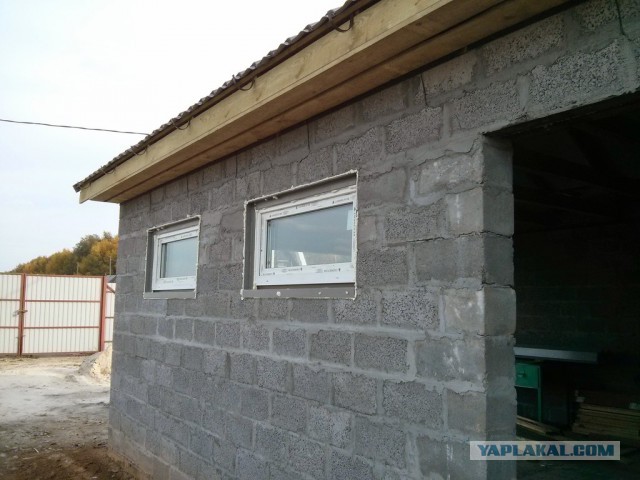

Газобетон – материал с пористой структурой, который имеет низкую механическую прочность. Оконные проемы не сооружаются только лишь из газобетона, поскольку такая конструкция не способна выдержать даже свою массу. Оконный блок сам по себе не несущий, поэтому кладка на место углового окна обязательно армируется и должна иметь жесткую связь с примыкающими стенами.

Если в углу нет несущей опоры, тогда по периметру необходимо выполнить устройство монолитного пояса с соответствующим армированием. Газобетонные блоки в таких помещениях используют исключительно как наполнитель.

Фурнитура и способы открывания

Очень важно уделить внимание способам открывания створок. Окно без створок имеет более низкую цену, однако обладает более высокой шумоизоляцией и энергоэффективностью по сравнению с аналогичными изделиями со створками.

Для изделий с рамным профилем характерны сдвижные, вращающиеся, откидные, поворотные, повортоно-откидные и маятниковые типы механизмов открывания.

В безрамных системах применяется так называемое раздвижное остекление. Такие окна открываются благодаря направляющим из алюминия. Когда створка сдвигается угловой элемент невозможно увидеть. И наоборот, если створка закрыта – профиль становится слегка заметным.

Фурнитуру, как правило, выбирают исходя из разновидности профиля. Обычно в такой набор входит ручка, петля, оконный замок и различные аксессуары для осуществления вентиляции.

Дизайн в интерьере дома

При угловом остеклении приемлемо применение скандинавского, минималистического и иных популярных стилей. В случае использования иных типов дизайна потребуется внести незначительные изменения в конструкцию, а также применять иные материалы профиля.

Кухня
Угловое остекление на кухне положительным образом сказывается на естественном освещении. В кухне с угловым остеклением легко создается функциональная и рабочая зона.

Спальня
Угловое остекление для спальни уместно в том случае, когда ее обитателям нравится открытое оформление или они любят следить за происходящим снаружи. Наличие штор или занавесок в данном случае обязательно.

Гостиная
Такой вариант идеален и для помещений прямоугольной формы, и для гостиной с нестандартной геометрией. С помощью панорамного остекления легко организовывается удобная зона для приема пищи или зона для приятного время провождения в кругу семьи.

Защита от внешнего света изнутри помещения

Один из оптимальных вариантов для внешней защиты от света – это, безусловно роллеты. Вариантов внутренней защиты от света гораздо больше. Самые популярные из них – шторы и жалюзи. Такое оформление отличается достаточной эстетичностью и позволяет затенить оконный проем при избыточном освещении. В спальне или гостиной замечательно смотрится тюль – проем хорошо просматривается из спальни, а само помещение становится гораздо светлее.

Шторы
Шторы не должны полностью закрывать конструкция окна. Они бывают двух типов – общие и раздельные. Первый вариант состоит из основного и бокового полотна. Основное выполнено из прозрачного материала и отличается светлыми оттенками. Боковые полотна, как правило, выполнены из тяжелого материала. Они традиционно выполнены в более темных тонах чем основа.

Раздельные шторы. Данный вариант отличается отсутствием основного полотна, что значительно повышает светопрозрачность и не мешает вести наблюдение за происходящим на улице. Расчет длины осуществляется так, чтобы слегка перекрывался проем.

Карниз
Карнизы делятся на несколько типов, для каждого из которых характерны свои конструкционные особенности:

Шина
Рассматриваемый тип подразумевает угловые и прямые элементы из пластика. С помощью угловых элементов можно собрать карнизы для окон в независимости от типа и количества углов. Они могут монтироваться и на потолок, и на стену.

С внешним рельсом
Рассматриваемый тип карниза изготавливается из гибкого пластика и отличается наружным размещением подвижных элементов. Монтаж такого карниза, как правило, осуществляется в нишу.

С внутренним рельсом
Изделия могут быть выполнены как из алюминия, так и из пластика. Крепление выполняется на стене или потолке.

На штанге
Данный тип карниза подходит как для угловых, так и для прямых окон. В первом случае монтаж осуществляется при помощи специальных соединителей.

Смотрите также

Рейтинг фурнитуры для пластиковых окон по качеству — Лучшие производители

Как самостоятельно замерить окно

Рейтинг пластиковых окон

Как замеряет окно профессионал

5 проблем, которые могут возникнуть при плохом монтаже и что делать

Как обманывают покупателей пластиковых окон

Строительство коробки индивидуального жилого дома с плоской кровлей в Гомеле

Стены дома опираются на фундамент, служат опорой для перекрытий и защищают дом от внешней среды. Перед их возведением необходимо сделать расчёты по теплопроводности и несущей способности.

Стены своего дома я решил возводить из газобетонных блоков «Березовского комбината силикатных изделий» БКСИ. В Гомеле тоже есть завод по производству газобетона, но на момент строительства, на этом заводе ещё не было модернизированной линии по производству блоков и откровенно говоря выпускали они дерьмецо, кривое и не запакованное, причём стоимость покупки блоков с доставкой из БКСИ мне выходила почти в туже сумму, что и гомельских неровнышей. Заказывал блоки следующих характеристик и размеров:

• 625*400*249 D500 B 2.5 (для внешних стен)
• 625*300*249 D500 B 2.5 (для внутренних стен)

Для расчёт теплопроводности   могу посоветовать неплохой и удобный сайт теплорасчёт.рф Расчёт несущей способности делать самостоятельно не рекомендую, лучше воспользоваться услугами профессионалов.

На весь дом у меня ушло порядка 120 м3 блоков — это четыре, почти под завязку заполненные, фуры.
В качестве связывающего раствора использовался клей для блоков.

По всему периметру под первый ряд блоков был уложен слой гидроизоляции (рубероид).

Достаточно сложно было найти людей, которые согласились бы работать с 400-ми блоками, т.к. вес одного блока составляет 42 кг.

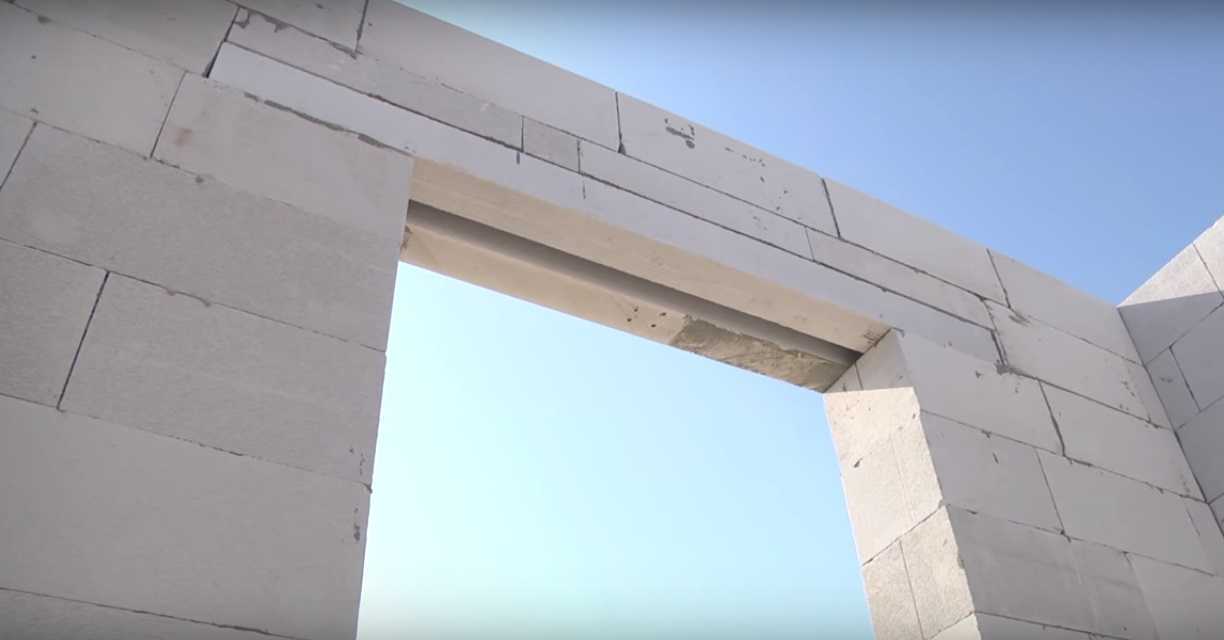

Под все несущие перемычки и прогоны были уложены кирпичные подушки, армированные сеткой диаметром сечения 4мм. Кирпич марки М200 витебского производства, в процессе строительства использовал кирпич только этой марки и этого производителя. На весь дом понадобилось около 15 поддонов красного кирпича.

Все перемычки и прогоны я заказывал на злополучном тресте #27, о котором я уже рассказывал в прошлой статье. Заказывал там от безвыходности, ни один другой гомельский завод не делал 6-ти метровые прогоны и все размеры перемычек, которые мне были нужны. В этот раз тоже не обошлось без лажы. Заказывал за 2 месяца, нашел даже выход на начальника ПТО, который якобы контролировал процесс, но все получилось как обычно. В 14:00 мне звонит начальник ПТО, говорит, что все ок, можно на следующий день приезжать и забирать, готовы все наименования. Я договорился на счет техники, забронировал кран, согласовал все со своими строителями. В 8 часов вечера раздаётся звонок от начальника ПТО и он нервным, дрожащим голосом говорит: «Володя, Наташка с*ка, продала один прогон!!» Ну Вы поняли уровень организации, психанула баба с кем не бывает:)) Отменять доставку я не стал, через неделю прогон сделали, но почему-то не заложили закладные пластины, это такие прямоугольные стальные листы на краях прогона, используются для фиксирования прогона при помощи сварки. Это я заметил уже позже, после того, как его забрал, пришлось самому высверливать отверстия, забивать металлические штыри и приварить стальные листы, т.к. все прогоны я завязывал арматурой со стенами дома. ..Т.е. попал на 100 $, которые я заплатил за отдельную доставку прогона, потому что «Наташка с*ка продала мой» :))

Под плиты перекрытия  также был уложен  красный  кирпич  армированный сеткой.

А вот тут вы можете увидеть «ноу-хау» от моего  каменщика 🙂 Ширина опорной стены  из ПГС составляет 30см, ширина кирпичной кладки 24см  и что бы как-то скрыть разницу в 6 см, он захерячил такую  вот раскладку  кирпича.. Тот ещё геморрой при укладке плит оказался, раствор вываливался в отверстия.  Не делайте так никогда!! У каменщиков, которые ложили 2-й  этаж, слава Богу, такой идеи не  возникло, они просто раздвинули  кирпичи  и  заполнили внутренние пространство раствором..

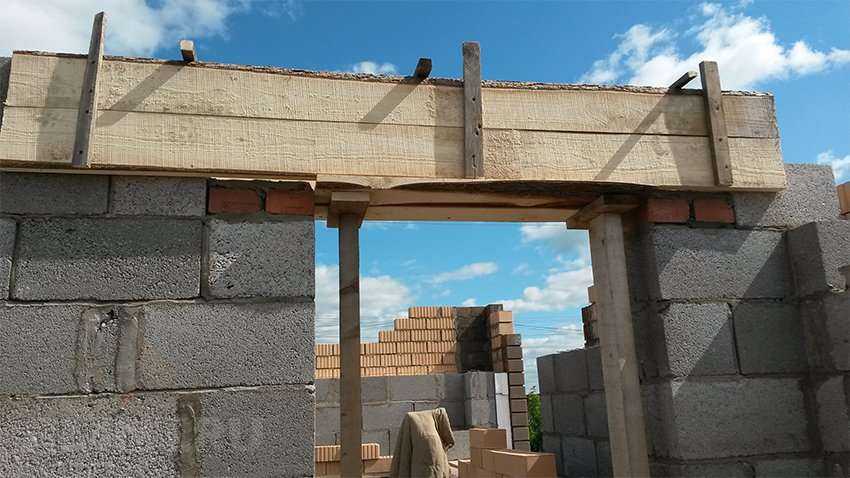

Для выполнения работ, связанных с заливкой монолитных угловых перемычек, людей мне найти не удалось, к сожалению. Точнее не так, строителей я нашел, но как-то не сложилось, кормили меня завтраками, не отвечали на звонки, нашёл других — такая же история, когда это повторилось трижды, я прекратил поиски, купил весь необходимый инструмент и решил в дальнейшем все монолитные работы делать сам. Оглядываясь назад, могу сказать, что ничего крайне сложного в этом не было.
По проекту у меня много угловых окон, а угловых перемычек ни один из заводов не делает, пришлось изготавливать их самостоятельно. В изначальном проекте в угловых окнах отсутствовали опорные столбы. Да бы спать спокойно я все-таки решил их установить, в основном использовал прямоугольную трубу шириной 8 см и толщиной 3мм, в одном месте использовал трубу шириной 10 см и толщиной 4мм. Все 8ки на первом этаже дополнительно усиливал изнутри и заливал бетоном.

Под опорные столбы заливал бетонную армированную подушку, затем выставлял опалубку, усиливал её, готовил столб, выставлял его по уровню, закреплял анкерными болтами, только после этого заливал бетон.

Снаружи добавил  5 см  пенопласта.

За неделю, в стандартном для меня режиме работы, который я описывал в прошлой статье, я залил первую свою угловую перемычку. Всё прошло чётко, результатом остался доволен 🙂
Следующая перемычка была намного сложнее, потому что находилась на высоте 3 метров, была «Z» образной формы. С ней я справился за 2-е недели.

Большинство строителей не убирают за собой мусор и не складывают оставшиеся материалы, мои были не исключением из общей массы. В общем, отличная физуха, я даже прикупил себе  пауэрлифтерский пояс, который  давно уже присматривал, но только для тренировок  в зале. День убил, что бы сложить оставшиеся блоки на поддоны и убрать строительный мусор.

Ещё один момент, на который я сначала не обратил внимание, но в последствие он меня стал визуально раздражать. Первый и второй этажи мне строили разные бригады каменщиков, 1-я плотно сдвигала перемычки и прогоны между собой, оставляя тем самым 5 см снаружи здания для будущего утеплителя, 2-я сразу засовывала утеплитель между перемычкам и прогонами, второй вариант мне нравиться больше.

Котельная, внутри вент шахты смонтирована асбестоцементная труба для газового котла.

Окно в котельной

Угловое окно высотой 2.8 м в прихожей.

Прачечная

Проход  из прихожей в гараж.

Первая половина 6-ти метрового окна. Тут будет лестница на второй этаж.

Гостинна комната, совмещённая с кухней.

Кухня.

Вента шахта и отверстие для дымохода камина.

Кухня, проём в кладовку.

Санузел на первом этаже.

Монтаж плит перекрытия 1-го этажа делал тоже самостоятельно, при участи отца и любимого тестя 🙂

Плиты полностью не покрывали всё пространство, оставалось несколько проёмов, которые я позже самостоятельно залил бетоном.

За 5-6 часов были смонтированы все плиты пола второго этажа. В отличии от пола первого этажа, в этот раз монтировали с колёс. Мне этот вариант больше понравился. На всё у меня ушло где-то 10-12 часов. Из них половину я проторчал на заводе в ожидании своей очереди на погрузку. Доставка плит и аренда крана мне обошлась в 600$

Подготовка перед заливкой  очередного монолитного участка

Приехала новая партия блоков, и как на зло, одна из фур поломалась в дороге, пришлось разбить разгрузку на два дня. Т.е. ещё 200$ на непредвиденные расходы.  В этот раз обе фуры застряли на мокром грунте, это вылилось в  3-4 часа геморроя, поисков спец  техники, чтобы их вытащить и  70 $ на непредвиденны расходы.

Первый раз в моей жизни я по своей глупости и неосторожности чуть не потерял близкого мне человека, своего отца. Он помогал мне монтировать опалубку, но одно из креплений не выдержало и сорвалось, опалубка накренилась и медленно начала сползать, если бы я был на его месте, то ничего бы не произошло, но с возрастом реакция замедляется и ему не хватило времени отойти, опалубка упала ему на голову, он получил серьёзное рассечение. Не могу описать свои ощущения, когда ты находишься рядом с близким человеком в травмопункте, у него из головы идёт фонтаном кровь, он в полусознательном состоянии, не понятно ещё есть ли перелом черепа, сотрясение головного мозга и т.п.. Любите, цените своих близких и любимых, одно мгновение и их может не стать, всегда соблюдайте технику безопасности на стройплощадке!
Урок мне на всю жизнь, больше я себе такой халатности не позволяю никогда, техника безопасности превыше всего. Через 4 часа его  заштопали, остановили  кровотечение, наложили тугую повязку  и отпустили домой, госпитализация не потребовалась, отделался рассечением и гематомой. Последствия, конечно, ещё проходили 2-а месяца.

Для своего спокойствия я положил 15-й уголок под плиту перекрытия над входом.

Подготовка  перед заливкой третьей угловой перемычки.

Армирование подушки под опорный столб угловой перемычки.

Уже что-то вырисовывается 🙂

Финальная поставка железобетонных плит уже совсем близко 🙂
Гомельский ЖБИ №5

1-е семейное  фото на  фоне строящегося дома.

Приехал силикатный камень для парапета и перегородок второго этажа.

Всё когда-нибудь ломается, хреново, когда это происходит на твоём участке:) Поломался кран, который должен был монтировать плиты и разгружать машину с силикатным камнем. Опять дополнительные временные и денежные расходы.

Плиты перекрытия на потолок второго этажа монтировали каменщики.

Проход в кабинет 🙂

Финальная угловая перемычка. Вот она была самая сложная из всех, т.к. монтировать нужно было на высоте шести метров, выносить опоры опалубки и саму опалубку за периметр здания. Размеры и вес опалубки были больше, чем в предыдущие разы. Делал это всё в минусовую температуру, это добавляло дополнительный геморрой. Никак не получалось всё выставить по уровню, переделывал шесть раз, прежде чем приступить к заливке бетона.

В бетон добавлял пластификаторы, чтобы он не потрескался в минусовую температуру.

Готово 🙂

Началось строительство парапета

На этом момент все кладочные работы в доме уже завершены мне, осталось только замонолитить один проём между плитами.

Возведение коробки заняло 4-5 месяцев суммарного  времени и  было  разбито на два этапа.

Статьи касающиеся строительства этого дома вы можите прочитать перейдя по следующим ссылкам:

1. Строительство фундамента индивидуального жилого дома в Гомеле
2. Поиск проекта индивидуального жилого дома
3. Строительство индивидуального жилого дома в Гомеле

Tags: коробка дома, монолитные работы, парапет, плиты перекрытия, угловые окна, угловые перемычки

Варианты и лучшие практики для дверных и оконных проемов ICF

BuildBuck с поперечными распорками

На этой странице обсуждаются вопросы проектирования дверей и окон ICF в стене ICF, а также варианты материалов и конструкция распорки для дверных и оконных проемов ICF.

Проектирование проемов и интервалов для окон и дверей ICF

С ICF возможно все, но использование приведенных ниже рекомендаций может предотвратить дополнительные инженерные требования или проблемы во время строительства.

1. Космические отверстия не менее 12”. Если расстояние меньше 12 дюймов, обработайте или обрамите проемы как один проем. Если проемы должны располагаться ближе друг к другу, позаботьтесь о полной консолидации проемов и при необходимости добавьте дополнительную арматуру.

   1. Обеспечьте минимальное пространство для достаточного уплотнения бетона рядом с отверстиями. IRC и IBC требуют внутренней вибрации для всех стен.
   2. Объединение отверстий меньшего размера может уменьшить общую вертикальную арматуру рядом с отверстиями (за счет исключения нескольких отверстий). Разместите арматурный стержень рядом с проемом в соответствии с графиком (обычно по 2 стержня с каждой стороны проема).
   3. Убедитесь, что соблюдается надлежащая конструкция перемычки для более широких проемов, включая скобы, если это необходимо.

2. Отверстия должны располагаться на расстоянии не менее 12 дюймов от угла. Если проемы расположены ближе друг к другу, следует позаботиться о полной консолидации в угловой форме с помощью дополнительных распорок и обвязок. Угловая форма и козырек могут попытаться отделиться друг от друга, если они не закреплены и не закреплены должным образом.

   1. Косяки гаражных ворот и других больших проемов должны быть не менее 12 дюймов. Если она уже, стальная перемычка все равно должна выступать в соседние стены на требуемые 24 дюйма за пределы проема с каждой стороны.
   2. Используйте предварительно изогнутую сталь для обертывания угловых перемычек. Если используется прерывистая сталь, то требуется перехлест стержня в 40 раз по диаметру
   3. Будьте особенно внимательны, чтобы обеспечить полное закрепление в косяках. IRC и IBC требуют внутренней вибрации для всех стен.

3. Двери с боковыми фонарями следует обрамлять вместе, если нет достаточного пространства для бетона, как указано выше.



   1. В тех случаях, когда боковые фонари во всю высоту не используются, окна должны быть обрамлены дверью, при этом стена ICF должна проходить под окном.
   2. Вертикальная сталь должна быть размещена с каждой стороны проема в соответствии с графиком.
   3. Арматура перемычки должна выходить на 24 дюйма за максимальную ширину проема.
   4. Дополнительная вертикальная сталь может быть размещена рядом с дверью и доходить до окна.

BuildBuck, используемый в окне

Варианты распорки окон и дверей

Отверстия в стенах ICF должны останавливать поток бетона и обеспечивать точки крепления для установки дверей или окон. Этот процесс называется раскряжевкой. Это та же концепция, что и завершение торцевых стен или перегородок. Размер и тип раскряжевки обычно определяются типом отверстия и потребностями устанавливаемого продукта. Проконсультируйтесь с производителями дверей или окон о любых конкретных потребностях во время рассмотрения плана.

Раскряжевка обычно является постоянной частью стены после заливки бетона. Это создает точки крепления для окон и дверей и отделки стен. В этом разделе рассматриваются наиболее популярные типы раскряжевочных материалов: обработанная древесина, металл, раскряжевка из винила и раскряжевка из пеноматериала ICF.

BuildBlock рекомендует предварительно создавать баксы. Это обеспечит правильный размер, экономя время и трудозатраты. Крайне важно, чтобы при создании грубых проемов правильно учитывались тип материала заглушки и его толщина. Кроме того, раскряжевка должна быть соответствующим образом закреплена, чтобы гарантировать, что она будет стоять на месте во время заливки и останется ровной и вертикальной. Распорки по горизонтали и вертикали необходимы для предотвращения смещения упора из-за бетонных сил, которые могут помешать установке двери или окна без значительных структурных изменений.

Раскряжевка пеной ICF (наиболее предпочтительный метод)

В последние несколько лет раскряжевка пеной ICF стала более популярной. Для раскряжевки ICF используются те же материалы, что и для стенок ICF, что дает вам те же преимущества. Это обеспечивает тот же тип изоляции и крепления, что и блоки ICF.

В пенопластовой распорке ICF используется встроенная пластиковая сетка, изготовленная из полистирола или полипропилена и пенополистирола. Во-первых, выберите пенопласт, который предназначен для используемого блока размера. После этого раскряжевка МКФ должна быть полностью закреплена с внутренней стороны проема. Это достигается путем создания рамы внутри проема, а также использования диагональных скобок на углах, чтобы проем оставался квадратным.

Замечания по установке

• Учитывайте толщину уплотняющего материала и убедитесь, что размер чернового отверстия соответствует требуемому размеру отверстия.
• Мы рекомендуем дополнительно 1/2 дюйма для ширины и высоты. Это позволяет полностью охватить окно или дверь на 1/4 дюйма. Залитый бетон трудно корректировать.
• Укрепите каждый проем, соорудив полную раму внутри проема с помощью поперечных раскосов. Добавьте диагональные скобки, чтобы отверстие оставалось ровным во время заливки.
• Перепроверьте все отверстия на квадрат и отвес до и во время заливки. Есть только один шанс сделать это правильно.

Обработанная древесина

Существует два способа использования обработанной размерной древесины для распорки проема в стене BuildBlock. Обработанная древесина может располагаться внутри полости стены или по ширине формы. У каждого есть как преимущества, так и проблемы.

Внутреннее крепление

• Обработанная древесина может монтироваться внутри полости стены ICF и иногда называется вспомогательной опорой.
• Разорвите материал 2X, чтобы он вписался в пустоту в стене.
• Используйте пенопластовый клей и винты с пластиковыми шайбами, вставленными сбоку, чтобы закрепить заглушку через каждые 6 дюймов с обеих сторон вокруг отверстия.

Внешнее крепление

• Сопоставьте или распилите ширину пиломатериала с шириной блока.
• При этом используется вся ширина габаритного пиломатериала и покрывается вся ширина профиля блока.
• При обоих методах рекомендуется использовать 6-дюймовые оцинкованные гвозди с кольцевым стержнем, анкерные болты или краны, вставленные в древесину в пустое пространство, чтобы бетон мог захватить гвозди, а заклепки оставались прилипшими к бетону, когда раскос удаленный. Чередуйте их слева и справа от центра через каждые 8-12 дюймов вверх и вниз по кольцу, а также через коллектор и подоконники.

Металлические системы распорки

Металлические системы распорки включают опорный фланец, который подходит к стене ICF. Эти системы отлиты на месте, чтобы обеспечить чрезвычайно прочную опору для окон или дверей. Как правило, металлические упоры или дверные рамы используются в специальных целях, таких как взрывобезопасность. Также возможна установка стальных дверных коробок и заливка их на место. Это очень похоже на раскряжевку, когда сама рама становится раскряжевкой.

При необходимости существуют некоторые системы металлических распорок, которые можно снять после заливки бетона, чтобы обеспечить открытый бетон. Кроме того, системы металлических распорок можно использовать для создания противопожарного промежутка между наружной и внутренней стенами. Однако это необычная практика.

Кроме того, раскряжевка деревянной рамы может выполнить ту же задачу, если ее удалить после заливки. При использовании этого метода не используйте 6-дюймовые гвозди с круглым стержнем.

Buck Construction

При использовании древесины для изготовления козлов BuildBlock рекомендует в качестве наилучшего выбора обработанную древесину 2×6, 2×8, 2×10 или 2×12. Внешний размер 11-дюймовой формы BuildBlock наиболее близок к размеру пиломатериала 2×12. Вы можете разорвать материал 2X, чтобы он соответствовал формам, независимо от того, помещаете ли вы свои доллары внутрь пенопластовой полости или снаружи блоков.

Баксы будут подвергаться значительному давлению вниз и из стороны в сторону. Вставьте козырьки так, как если бы вы делали это в дверном или оконном проеме, чтобы верхняя пластина опиралась по бокам. Нижний подоконник должен входить внутрь сторон, сопротивляясь давлению бетона. Проемы в стенах BuildBlock должны быть спроектированы с соответствующей арматурой со всех сторон и, что наиболее важно, сверху (называемой перемычкой). См. нашу инженерную схему перемычки или детали предписывающего метода.

Конструкция дверного упора

Начните с определения необходимых приблизительных размеров для всех проемов. Вы можете получить эту информацию у поставщиков окон и дверей. Убедитесь, что внутренний размер достаточно велик, чтобы обеспечить установку косяков и прокладок дверной системы. Дверные косяки обычно состоят только из трех частей — двух сторон и верхней части. Используйте временную опору на дне, когда валы будут размещены, чтобы держать их на одном уровне. После заливки бетона распорку следует удалить.

Скрепите все упоры под углом, чтобы они оставались прямыми и ровными.

Конструкция оконного упора

Оконный упор отличается от дверного тем, что у него есть дно. Если вы используете древесину, вы можете использовать обработанные 2×4 на дне, разложенные наружу, позволяя заполнить пространство посередине под отверстиями бетоном. Кроме того, важно, чтобы нижние части входили внутрь боковых сторон, чтобы действовать как распорка для давления бетона, толкающего внутрь.

При использовании Vbuck или пенопластовых шайб кольцевая пила диаметром 4 дюйма с центрами 12 дюймов сделает достаточные отверстия для заполнения нижней стороны проема, чтобы устранить пустоты в этой области. После заливки протрите баки полотенцем, пока бетон свежий. Гораздо проще сделать это сейчас, чем потом, и у вас будет хорошее чистое открытие, когда вы закончите. Чистая работа также побуждает других специалистов выполнять работу более высокого качества.

Наконец, внутренние размеры или черновые проемы должны быть достаточно большими, чтобы можно было правильно разместить окно и при необходимости установить прокладки. Очень сложно сделать проем больше, если окно не помещается. Итак, имейте в виду, что небольшое дополнительное пространство имеет большое значение.

Зарегистрируйтесь и запишитесь на бесплатный онлайн-курс BuildBlock, чтобы узнать больше об установке ICF!

ICF Дверные и оконные проемы
Брайан Кордер
18 апреля 2014 г.

Идеальный материал для устойчивых зданий – Resilient Design Institute

Пассивный дом Дэна Леви с нулевым энергопотреблением в Вудстоке, штат Нью-Йорк, построенный из газобетона. Фото: Alex Wilson

Ни для кого не секрет, что автоклавный газобетон (AAC) изо всех сил пытался закрепиться в Северной Америке. AAC широко используется в Европе, Мексике и большей части мира, но у него возникли проблемы с конкуренцией с деревянным каркасом здесь, в Соединенных Штатах и ​​​​Канаде. Лесные пожары в Калифорнии, наводнения вдоль наших побережий и рек, более сильные ураганы, расширение ареалов термитов и растущий интерес к пассивному выживанию могут изменить ситуацию.

Газобетон дает значительные преимущества в эпоху изменения климата, когда нам необходимо строить более устойчивые здания. В этой статье рассматривается этот легкий строительный материал и описывается, как призыв к устойчивости может, наконец, сделать AAC основным строительным материалом в Северной Америке.

Чтобы лучше понять газобетон как строительный материал и возможности использования газобетона в высокоэнергоэффективных зданиях, мы с Джерелин только что провели выходные в сертифицированном пассивном доме доме из газобетона в Вудстоке, штат Нью-Йорк, который был построен и находится в собственности. мой друг Дэн Леви.

Укладка газобетонных блоков, в том числе сборных, армированных перемычек. Фото: Дэн Леви. Портландцемент, вода и небольшое количество алюминиевой пудры. Навозную жижу заливают в прямоугольные емкости, заполняя их лишь наполовину. Алюминий реагирует с гидроксидом кальция с образованием пузырьков водорода, которые увеличивают объем материала примерно вдвое. После того, как заготовка частично затвердеет, бак снимают, а газобетон нарезают на блоки или панели стандартного размера с помощью тонкой проволоки. Затем он отверждается путем нагревания под давлением (процесс автоклавирования).

Полученные блоки имеют примерно четверть плотности бетона и достаточно легкие, чтобы плавать в воде. Газобетон стандартной плотности (37 фунтов на кубический фут) изолирует примерно до R-1 на дюйм, по данным AERCON, единственного производителя газобетона в США на сегодняшний день, поэтому стандартная стена из газобетона толщиной 8 дюймов без дополнительной изоляции обеспечивает около R-8. Этот материал имеет прочность на сжатие 580 фунтов на квадратный дюйм (psi), что примерно в пять раз меньше, чем у стандартного бытового бетона (2500 psi). С такой прочностью на сжатие 8-дюймовые блоки подходят для строительства пяти-шестиэтажных домов.

В середине 1990-х годов два ведущих производителя газобетона в Европе, Hebel и Ytong, построили заводы в США, надеясь расширить рынок здесь. Компании изо всех сил пытались проникнуть в отрасль, где доминирует деревянное каркасное строительство, однако им не помогло то, что эти компании сосредоточили хотя бы часть своих маркетинговых усилий на недостатках своего конкурента, а не на рекламе преимуществ газобетона. вообще.

Появились и другие попытки создать автогаз с использованием летучей золы, отходов электростанций, но эти инициативы провалились. В 2002 году компания Aercon Industries, LLC приобрела завод Ytong в Хейнс-Сити, штат Флорида, и теперь эта компания является единственным производителем сборных железобетонных изделий в США, хотя я слышал, что на этот рынок может выйти другая компания.

U-образный верхний ряд газобетонных блоков с арматурой после заливки бетоном образует структурную связующую балку. Фото: Дэн Леви

Совершенно другая строительная система

При строительстве из газобетона большинство блоков являются цельными и однородными, но некоторые обычно заказывают с круглыми сердечниками диаметром примерно 3,5 дюйма. Путем выравнивания этих стержней по углам здания и у оконных и дверных проемов создаются непрерывные вертикальные каналы, в которые укладывается стальная арматура и заливается бетонный раствор. В верхней части стены используются специальные U-образные блоки, которые создают непрерывный канал или желоб, в который помещается арматура и заливается бетон, создавая структурную связующую балку.

Строительство из газобетонных блоков сильно отличается от строительства из стандартных пустотелых бетонных блоков. Начиная с ровного основания, тонкий раствор наносится с помощью специального зубчатого шпателя, в который помещается ложка раствора. Конец соседнего блока также смазывается раствором. Затем блок устанавливается на место и забивается резиновым молотком. Интересно, что Леви сказал мне, что каменщикам очень тяжело работать с газобетоном, потому что он сильно отличается от укладки бетонных блоков. «С ним намного легче работать, — сказал он, — но каменщикам трудно адаптироваться». Леви, построивший два дома из газобетона, говорит, что плотникам часто с этим легче, чем каменщикам.

Специализированные кельмы, используемые для укладки жидкого слоя раствора для газобетона. Фото: Алекс Уилсон

Типичные газобетонные блоки больше, чем бетонные блоки — довольно стандартными являются блоки 8 x 8 x 24 дюйма, хотя AERCON также предлагает блоки шириной 4 дюйма, 6 дюймов, 9,5 дюймов и 12 дюймов. Блоки AAC больше, чем бетонные блоки, но они легче, хотя строители не могут держать или переносить их одной рукой, что может быть недостатком.

Поскольку газобетон довольно мягкий и рыхлый, его необходимо защищать как внутри, так и снаружи. Можно использовать широкий спектр наружной отделки, в том числе обычную цементную штукатурку, акриловую штукатурку (Система внешней изоляции и отделки — EIFS), кирпич, а также деревянный или фиброцементный сайдинг поверх обшивки для создания детали защиты от дождя. При добавлении внешней изоляции (см. ниже) детализация несколько сложнее.

При внутренней отделке одни строители используют штукатурку (цементную, гипсовую или известковую), а другие создают проводку с каркасом и монтируют обычный гипсовый гипсокартон.

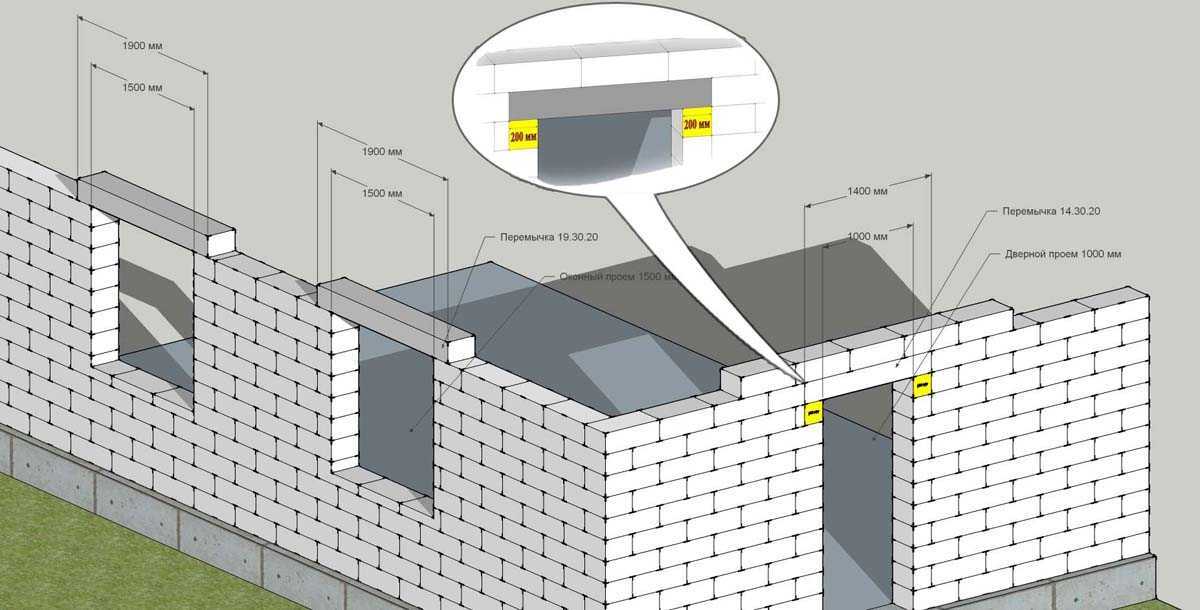

В дополнение к блокам стандартных размеров, AAC доступен в широком ассортименте сборных панелей, которые производятся со стальным армированием для удовлетворения конкретных потребностей. AERCON производит структурные перемычки, которые могут перекрывать дверные и оконные проемы шириной до 18 футов. Усиленные, взаимосвязанные панели стен, пола и крыши обычно имеют ширину 24 дюйма и длину до 20 футов.

Гостиная Дэна Леви. Толстые стены из газобетона, изолированные снаружи минеральной ватой, обеспечивают надежную изоляцию оболочки здания. Фото: Алекс Уилсон

Почему газобетон может быть идеальным материалом для устойчивых зданий

Уязвимости, с которыми мы сталкиваемся сегодня, значительны, и с изменением климата эта уязвимость почти наверняка возрастет. Штормы становятся все более экстремальными, наводнения – более частыми, лесные пожары – более частыми, термиты – более распространенными. Во многих местах стандартная конструкция с деревянным каркасом просто больше не имеет смысла.

AAC не может решить все наши проблемы, но может помочь. Ниже я описываю, как свойства и характеристики газобетона делают его таким хорошим материалом для устойчивого строительства.

Спальня внизу в доме Дэна Леви AAC. Фото: Алекс Уилсон

Автоклав огнеупорный

Едва ли нужно напоминать, что лесные пожары сегодня вызывают все большую озабоченность. В Калифорнии 2017 год стал самым разрушительным сезоном лесных пожаров в истории штата: в Санта-Розе и десятках других муниципалитетов было уничтожено более 10 000 домов. Затем в 2018 году в штате было разрушено более 18 000 строений, что почти вдвое превышает рекорд разрушений, установленный всего годом ранее.

AAC — негорючий материал. При отделке снаружи цементной штукатуркой или фиброцементным сайдингом система может помочь предотвратить возгорание конструкции. Стандартные стены из газобетонных блоков толщиной четыре дюйма и более, а также панели стен, пола и крыши толщиной шесть дюймов и более обеспечивают минимальную 4-часовую огнестойкость в соответствии со стандартами испытаний UL-U919, U920 и K909.

Согласно AERCON, уникальным свойством газобетона является то, что он содержит воду в кристаллической форме, которая действует как теплоотвод; при нагревании эта вода образует пар, который выходит через пористую структуру газобетона, не вызывая растрескивания поверхности. Даже когда газобетон не используется в качестве конструкционной строительной системы, этот материал часто используется в качестве межкомнатные противопожарные перегородки в таунхаусах, квартирах и других многоквартирных домах. Компания предлагает подробные спецификации для огнестойких соединительных систем, проходок и других монтажных деталей.

Короче говоря, если бы я сегодня строил в Калифорнии или других пожароопасных местах, я бы предпочел газобетон.

AAC плавает в воде и может высохнуть после намокания. Фото: Alex Wilson

AAC как строительная система для мест, подверженных наводнениям

Ни для кого не секрет, что риск наводнений возрастает по мере потепления климата. В прибрежных районах повышение уровня моря увеличивает частоту наводнений, вызванных штормовыми нагонами. Более интенсивные осадки почти во всех частях США приводят к более частым наводнениям — как в прибрежных районах, как мы видели во время урагана «Майкл» в Хьюстоне в 2017 году, так и во внутренних районах, как мы видели в моем родном штате Вермонт во время тропического шторма. Irene в 2011 году.

В первую очередь следует избегать строительства в районах, подверженных наводнениям или подверженных риску из-за повышения уровня моря. Избегать строительных площадок в пределах 500-летней зоны затопления теперь имеет смысл — выходить далеко за пределы 100-летней зоны затопления, которую Федеральное агентство по чрезвычайным ситуациям (FEMA) обычно рекомендует избегать. По мере того, как прогнозы повышения уровня моря увеличиваются, становится все более целесообразным даже превышение отметок за 500 лет затопления.

Тем не менее, рекомендуется строить из материала, который может намокнуть и высохнуть. Это еще одна прелесть AAC. Материал будет впитывать влагу, но, следуя рекомендациям производителя по обработке поверхности, он высохнет без долговременных повреждений. Фактически, монолитный материал может хорошо работать в качестве сезонного буфера влаги, поглощая влагу летом с более высокой относительной влажностью, а затем выделяя эту влагу в более сухие зимние месяцы.

Согласно информации о продукте от AERCON, «материал AAC не имеет взаимосвязанной пористости, поэтому капиллярное действие быстро нарушается, и влага не может продолжать «втягивать» очень глубоко в материал. Затрагивается только материал у поверхности, непосредственно контактирующий с водой».

Немецкая ручная пила с твердосплавными зубьями, специально предназначенная для резки газобетона. Фото: Алекс Уилсон

Кроме того, газобетон полностью неорганический, поэтому нет ничего, что может разлагаться от влаги, и нет источника пищи для плесени и грибка, хотя, когда газобетон намокает, важно, чтобы он мог высохнуть. Это включает в себя проектирование сборок AAC с потенциалом сушки снаружи, внутри или и там, и там. В некоторых ситуациях, когда ожидается контакт с внешней влагой, например, в местах, подверженных затоплению, может иметь смысл использовать гидроизоляционный или гидроизоляционный слой на внешней стороне, но в таких случаях чрезвычайно важно, чтобы сборка могла высохнуть до интерьер. Для обеспечения надлежащей детализации следует проконсультироваться со специалистом по строительным наукам.

Минеральные или гипсовые штукатурки рекомендуются в качестве внутренней отделки, избегая гипсокартона с бумажным покрытием, когда возможно затопление. Снаружи используйте либо неорганическую штукатурку, либо деталь от дождя с обвязкой и нанесенным сайдингом, таким как фиброцемент, дерево или терракота. (Для пожаробезопасных сборок следует избегать деревянного сайдинга.) С гипсовыми и штукатурными покрытиями можно использовать интегральные пигменты для удовлетворения архитектурных потребностей.

AAC можно резать стандартными деревообрабатывающими инструментами, хотя здесь используется ленточная пила для резки каменной кладки, которая включает в себя скользящий стол. Фото: Дэн Леви

Газобетон и ветровая нагрузка

При надлежащем армировании газобетон может обеспечить высокую степень ветроустойчивости. Большая часть этой прочности обеспечивается за счет усиленных вертикальных, заполненных цементным раствором сердечников и связующих балок. Блок с сердечником должен быть указан при заказе газобетона, поэтому важно заранее определить структурные требования, с которыми производитель должен быть в состоянии помочь.

Взаимосвязанные панели стен, крыши и пола из газобетона имеют соответствующую толщину и стальную арматуру для удовлетворения конкретных требований к конструкции. Работая с производителем и/или инженером-строителем, можно достичь практически любого уровня структурных требований. Учитывая прогнозы более сильных штормов в будущем, может иметь смысл выйти за рамки минимальных рекомендуемых структурных конструкций с AAC или любой другой строительной системой в этом отношении.

AAC и насекомые

Мы мало слышим о насекомых в дискуссиях о последствиях изменения климата, но это, вероятно, изменится. Ареалы термитов простираются на север. Во многих тропических регионах, таких как Гавайи, строительство из стандартной древесины сегодня становится все более редким явлением, особенно из-за формозских термитов. Если используется деревянный каркас, это должна быть обработанная древесина для защиты от повреждения термитами, а обработанная древесина несет в себе собственный набор опасностей для окружающей среды и здоровья. Ограничения для деревянного каркасного строительства, характерные для тропических регионов, будут все чаще проявляться в континентальной части США по мере потепления климата.

AAC представляет собой альтернативу деревянному каркасному строительству в районах, где ожидается повреждение термитами или может ожидаться в будущем. В то время как Дэн Леви использовал деревянный каркас для внутренних перегородок в северной части штата Нью-Йорк, в местах, где риск термитов высок, можно использовать более тонкие блоки или панели AAC для внутренних , а также для наружных стен.

Окна с тройным остеклением помогают дому Дэна Леви получить сертификат пассивного дома. Фото: Alex Wilson

AAC и пассивная живучесть

Пассивная живучесть стала критерием проектирования после урагана Катрина, когда ураган вызвал длительные отключения электроэнергии. Идея состоит в том, что здания должны быть спроектированы с высокоизолированными внешними оболочками и пассивными конструктивными элементами, чтобы они сохраняли условия для проживания в случае отключения электроэнергии. Сам по себе газобетон не обеспечивает достаточно высокого уровня изоляции в большинстве стран Северной Америки, чтобы удовлетворить этому критерию, хотя сборки из газобетона, как правило, очень герметичны.

Для обеспечения пассивной живучести рекомендуется добавление внешней изоляции. Для дома AAC в Вудстоке, штат Нью-Йорк, в котором мы остановились, Леви установил шесть дюймов жесткой минеральной ваты (продукт Rockwool ComfortBoard, плотность которого составляет 8 фунтов на кубический фут). С монолитными стенами AAC толщиной 8 дюймов и жесткой минеральной ватой толщиной шесть дюймов стены Леви обеспечивают около R-35 с очень минимальным тепловым мостом.

Кроме того, газобетон с изоляцией снаружи обеспечивает большую тепловую массу внутри изолированной оболочки. Это помогает поддерживать обитаемую температуру во время отключения электроэнергии или потери топлива для отопления. В сочетании с пассивным солнечным дизайном (таким как окна, выходящие на юг, затенение и естественная вентиляция) эта тепловая масса может обеспечить безопасность такого здания в течение длительного времени без дополнительной энергии.

Другие соображения по поводу газобетона

Наряду с описанными выше преимуществами упругости газобетона, этот материал также обеспечивает отличные акустические характеристики, особенно в сборках, включающих другие компоненты, такие как изоляционный слой или кирпичная обшивка.

Материал хорошо подходит для людей с химической чувствительностью. У Леви есть арендатор в квартире над его гаражом, который не мог оставаться здоровым в обычных домах; она продается на преимуществах материала. Для применений, где существует острая химическая чувствительность, может потребоваться внутренняя отделка цементом, известью или гипсовой штукатуркой, а не акриловыми покрытиями.

Леви установил 6-дюймовую жесткую минеральную вату снаружи стен газобетона, а затем фиброцементный сайдинг поверх вертикальных обвязок стен. Фото: Дэн Леви

С экологической точки зрения газобетон представляет собой смешанный пакет. Один из ключевых ингредиентов, портландцемент, имеет значительный углеродный след, хотя более низкая плотность ACC делает его лучше, чем стандартный бетон или бетонный блок. Согласно некоторым источникам, в некоторых районах становится все меньше песка, но, похоже, это не является проблемой для газобетона AERCON; их кварцевый песок добывается за две мили и перемалывается в мелкий порошок в шаровой мельнице компании. Производство алюминиевого порошка требует больших затрат энергии, но его используют в очень малых количествах: обычно от 0,05 до 0,08% по объему. Когда и если появятся методы сокращения выбросов двуокиси углерода при производстве цемента, воздействие газобетона на окружающую среду уменьшится.

Самым большим недостатком газобетона может быть отсутствие знакомства с ним в строительной отрасли Северной Америки. Строители и подрядчики очень консервативны и устойчивы к новым или незнакомым материалам. Другим недостатком является необходимость в слое изоляции в большинстве климатических условий Северной Америки, хотя есть немецкий продукт AAC, который может стать доступным здесь с прослоенным слоем AAC с более низкой плотностью (более высоким значением R) в центре.

Пассивный дом Дэна Леви в Вудстоке с улицы. Солнечная батарея питает полностью электрический дом с нулевым потреблением энергии, тепловым насосом с воздушным источником, водонагревателем с тепловым насосом, вентилятором с рекуперацией тепла и светодиодным освещением. Фото: Алекс Уилсон

Заключительные мысли

Я впервые написал о газобетонном бетоне в середине 1990-х годов в Новости экологического строительства . Многие из нас тогда, в том числе европейские производители, которые построили заводы по производству газобетона, думали, что это приживется и получит значительную долю рынка, но этого не произошло. Учитывая растущий сегодня интерес к устойчивости, я считаю, что у AAC блестящие перспективы; наконец, он мог бы стать обычным строительным материалом здесь.

Дэн Леви, консультирующий по вопросам строительства газобетона и пассивного дома, поделился со мной своим энтузиазмом по поводу газобетона. «Я видел слишком много деревянных каркасных зданий, поврежденных влагой, термитами или другими насекомыми, сверлящими дерево, огнем, гнилью и плесенью», — сказал он мне. «АГБ выглядит как бетон, но легко режется деревообрабатывающими инструментами, поэтому я считаю, что он предлагает лучшее из всех миров». Кстати, если вы хотите испытать этот дом на себе, две комнаты доступны в этом доме через Airbnb (хотя, если вы хотите сделать это, лучше раньше, чем позже, так как Дэн может продать дом и переехать к себе).
