Устройство печи длительного горения: схема, принцип, конструкция, установка и монтаж

Содержание

Делаем печи длительного горения своими руками по чертежам

В обычных печах, работающих на твердом топливе, процесс сгорания происходит очень интенсивно. Это обеспечивает быстрый нагрев помещения во время функционирования печи. Но сразу после прекращения работы оборудования, воздух в помещении остывает с такой же скоростью, как прогревался до этого.

Топливо к такой печи необходимо подкладывать приблизительно каждые 2-3 часа, особенно, если вы используете дрова. Этот процесс занимает большое количество времени, создавая неудобства, особенно, в ночные часы.

Топливо при быстром сгорании отдает свою энергию не в полной мере, т.к. в процессе используется огромный приток кислорода. Некоторая часть тепла уходит из помещения в дымоход, потому что печь забирает кислород из помещения.

Получается, что обычные печи, работающие на твердом топливе, имеют низкий коэффициент полезного действия, а также предусматривают постоянное нахождения человека рядом и отсутствие возможности автоматизации таких устройств. Именно поэтому и были разработаны печи длительного горения.

Поговорим о том, как собрать такую печку своими руками по чертежам и схемам, заранее подготовленными для этого, а в конце посмотрим видео.

Самодельная печь длительного горения

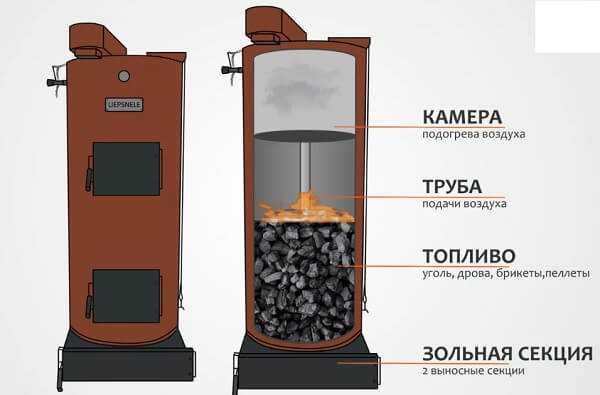

Принципом работы этой печи является уменьшение притока объема кислорода в камеру сгорания и его подвод не с нижней, а с верхней стороны топлива.

Данный метод гарантирует существенное понижение скорости горения, осуществляя его перевод в режим тления. А также сохраняется топливо и увеличивается само время его горения, при использовании данной печи.

Еще один момент в работе печи длительного горения — это возможность осуществлять подачу кислорода с улицы, а не из помещения.

Выработка тепла увеличивается на 15-20 часов, а в качестве топлива в таком оборудовании используются не только дрова и уголь, но и опилки,щепки или стружка. Что же касается процесса автоматизации, то при увеличившемся времени горения, этот момент теряет свою актуальность.

Печи длительного горения можно приобрести в магазине, а можно и собрать своими руками. Единственным минусом такого агрегата, отличающим его от промышленных моделей, будет его не слишком эстетичный внешний вид.

Но для обогрева дачи, гаража, мастерской и любого другого подсобного помещения такая печь подойдет. К тому же, подсчитайте вашу экономическую выгоду и приступайте к работе.

Заранее выберите место на улице, учитывая то, что процесс изготовления печи будет шумным и грязным. Рядом с местом монтажа должен быть источник электроэнергии для обеспечения работы сварочного агрегата.

Сделайте простые чертежи будущей печки длительного горения, где будет обозначена верхняя крышка и место для врезания трубы.

Обеспечьте себя необходимым инструментом и подсобным материалом для работы:

Этапы работ по сборке печи

1. Понадобится большая стальная бочка емкостью около 150-250 литров
2. Вместо бочки можно взять кусок трубы диаметром 300-600 мм
3. Швеллер
4. Киянка, топор и молоток
5. Ножовка по металлу
6. Рулетка и уровень
7. Кирпич керамический 50 штук
8. Лист стали
9. Цементный раствор для укладки кирпича

Порядок действий по сборке печи

1.Сначала приготовьте бочку. Срезаете болгарской или автогеном верхнюю часть. Делайте это очень аккуратно, чтобы оставить в целости кусок верха бочки. Если же вместо бочки вы взяли трубу, то к ней нужно приварить дно с помощью электросварки.

Некоторые мастера не видят смысла приваривать круглое дно, вырезанное ровно по диаметру трубы. Они приваривают обычный квадрат, который служит в дальнейшем устойчивым основанием печки. Смотрим на фото выше.

2. Из металлического листа необходимо вырезать при помощи ножовки круг диаметром немного меньше, чем величина диаметра вашей бочки или трубы. Внутри него нужно вырезать еще один кружок для еще одной трубы. Эффективней взять трубу диаметром 100 мм. Затем часть маленькой трубы привариваете к остальному кругу.

3. Далее, к нижней части этого, так называемого, стального «блина» привариваете куски швеллера, которые вы должны приготовить до этого. Вымеряйте их таким способом, чтобы они беспрепятственно прошли во внутрь бочки. В процессе работы эти отрезки будут давить на дрова или опилки по мере их сгорания, когда «блин» начнет двигаться по направлению вниз.

4. Соорудите верхнюю часть вашего отопительного аппарата, используя отрезанную деталь бочки.

5. Сделайте в крышке отверстие для трубы меньшего диаметра.

6. Вырежьте люк для закладки топлива, к которому затем приварите дверцу, которую можно приобрести уже готовую в магазине или сделать самим.

7. Привариваете ручку к дверце для удобства при открывании и закрывании печки.

8. Чуть ниже соорудите еще одну — прочистную, меньшего размера, для прочистки от золы и сажи.

Чертеж для сборки печи длительного горения

Фундамент для печи длительного горения

Многие начинающие мастера интересуются, нужен ли такой печи специальный фундамент. Ответ однозначный — конечно, нужен, т.к. в процессе работы печь будет заметно раскаляться. Хотя масса такого сооружения не очень велика, ставить сделанное своими руками оборудование на не надежное или не огнеупорное основание недопустимо.

Фундамент выполняется в виде плиты, соорудить которую по силам даже новичку.
Удельная масса печи длительного горения совсем небольшая, поэтому углублений делать не надо. Можете просто выполнить кладку в 1-2 кирпича, а сверху залить цементом.

Дымоход для печи

Для печи длительного горения, собранной своими руками для дома, нужен и дымоход для отведения из помещения продуктов сгорания. Сделайте его из обычной стальной трубы или из нержавейки d= 115-120 мм . Приварите эту трубу сверху и чуть сбоку конструкции.

Не забывайте о том, что высота дымохода по своей длине должна быть больше, чем диаметр бочки. Допускаются повороты дымохода, но не более, чем на 45 градусов. Вообще, старайтесь составить дымоход таким образом, чтобы в нем было, как можно меньше колен прямо до выхода из помещения.

Ваша печь при эксплуатации будет сильно накаляться, поэтому придется ставить отражатель, особенно, если печка будет установлена в маленьком помещении. Свойство любого отражателя — перераспределение тепловых потоков и регулирование подачи тепловой энергии. Поэтому печи с отражателями будут работать гораздо дольше и эффективнее.

Теперь, когда основная работа по самостоятельной установке печи длительного горения по чертежам для дома или других помещений выполнена, определитесь, стоит ли обкладывать ее кирпичом. Нужно ли утруждать себя этой работой, если ваш обогревательный аппарат будет установлен в производственном помещении, даче или гараже? Решайте сами.

При сборке печи своими руками помните,
что существуют строгие правила ее установки, содержания и эксплуатации:

1. При возведении дымохода все участки трубы стыкуются друг с другом в направлении, обратном движению дыма.

2. По всему периметру печи необходимо оставить свободное пространство, учитывая высокую температуру ее нагрева.

3. Нельзя оставлять горючие и легковоспламеняющиеся жидкости и материалы.

4. Дымоход необходимо монтировать так, чтобы была возможность его демонтажа в любой момент для визуального контроля и периодической чистки.

5. Перед тем, как запустить оборудование, проверьте его в нескольких режимах работы с целью определения необходимой температуры нагрева и режима горения топлива.

Если вы будете соблюдать все эти правила, чертежи печи длительного горения, то ваша печка обеспечит высокую эффективность и простоту в обслуживании, и это несмотря на то, что собрана она своими руками, а не приобретена в магазине.

nomortogelku.xyz

Читайте также:

Постройка печи длительного горения своими руками, чертежи

Проблема отопления особенно актуальна в частных секторах и индустриальных частях городов, заполненных складами и гаражными кооперативами. Существует масса способов обогрева, начиная от теплых полов и заканчивая воздушными пушками и каминами. Большинство из указанных требует длительного монтажа или серьезных финансовых расходов, однако есть и такие, которые позволяют наслаждаться теплом без особых вложений.

Для создания оптимального температурного режима в малых и средних помещениях можно сделать печь длительного горения своими руками. От других устройств самодельная конструкция отличается высоким уровнем КПД и неразборчивостью к предметам горения. Она может функционировать на дровах, опилках, бумаге, отходах и другом топливе. Соответственно, затраты на поддержание тепла идут минимальные, а отдача превосходит все ожидания.

Содержание

  • 1 Достоинства самодельных печек перед другими аналогами
  • 2 Принцип работы самодельной дровяной печки
  • 3 Подготовка к созданию конструкции
    • 3.1 Конструктивные элементы:
  • 4 Алгоритм производства конструкции
  • 5 Как пользоваться самодельным отопительным прибором
    • 5. 1 Технические нюансы

Достоинства самодельных печек перед другими аналогами

  1. После закладки дров в топку не требуется участия пользователя в отопительном процессе. Энергия может выделяться до 20 часов, что минимизирует расходы времени на дозаправку и обслуживание печи.
  2. Конструкция не нуждается в твердом фундаменте для монтажа, она невелика по габаритам и характеризуется малым весом, вследствие чего может устанавливаться на земле или металлическом настиле. Основание обязательно должно быть негорючим, иначе пожара не избежать.
  3. Печи и камины длительного горения легко переносят долговременные простои, могут эксплуатироваться только в сильные морозы.
  4. Малое количество отходов образуется из-за практически полного выгорания твердого топлива, оставшуюся золу можно распылить в качестве удобрения.
  5. Несмотря на то, что в каждой конструкции обязателен дымоход, едких газов самодельная печь практически не производит, что очень полезно в местах с густой населенностью.

Печь длительного горения с варочной поверхностью

Установка отопительных устройств подобного рода характерна для помещений площадью до 50-70 кв.м. В зданиях большего размера требуется проведение водяного контура, что невозможно в данном случае.

Принцип работы самодельной дровяной печки

Примечание: Устройство печи длительного горения своими руками возможно по множеству схем, однако функционируют они одинаково.

Топливо загружается в котел, где и производится розжиг. В это время в топку поставляется кислород через специальные заслонки. Когда дрова хорошо разгораются, доступ к воздуху минимизируется, что приводит к скоплению внутри отопительного котла тяжелых газов, таких как водород и метан. Они и дают огромный выброс кинетической энергии. Попытка произвести подобное увеличение мощности в обычной печке приведет к сильному задымлению, но никак не улучшит результат.

Подготовка к созданию конструкции

Печь длительного горения состоит из основной части, ножек, переходников и дымохода. Как и другие отопительные элементы она должна соответствовать всем правилам пожарной безопасности, в противном случае на владельца могут быть наложены санкции вплоть до административного наказания. Для сборки и сварки необходимо помещение среднего размера, где будет удобно работать с однофазной или трехфазной электрической сетью. Если печь длительного горения создается на открытом пространстве, то рекомендуется пользоваться генераторами.

Конструктивные элементы:

  • бочка, труба, баллон или иная емкость вместимостью около 200 литров, подойдет и толстый лист;
  • обрезки металла или швеллер для сборки ножек;
  • стальные листы толщиной не менее 5 мм;
  • трубы диаметром 100-150 мм для сопряжения внутренних отделов и создания дымохода.

Самодельные печи длительного горения могут собираться из подручных материалов, но необходимо следить за качеством и герметичностью швов, а также тщательно проверять подгонку заслонок чтобы избежать утечки дыма в жилое или производственное помещение.

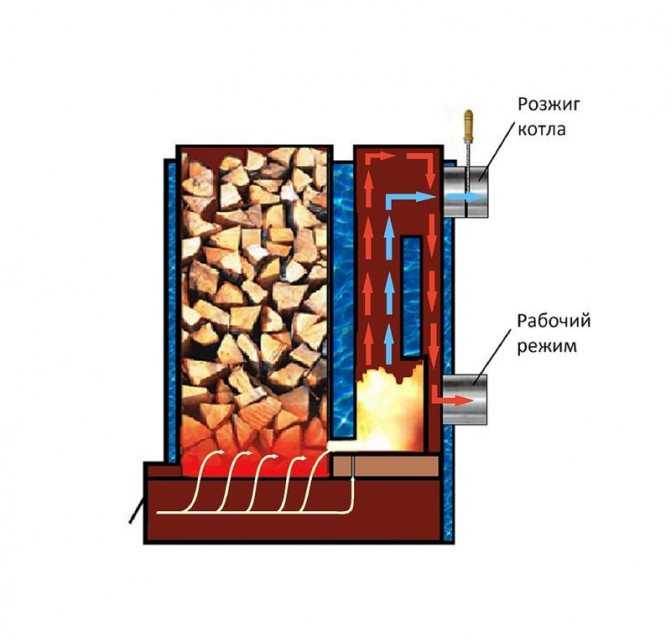

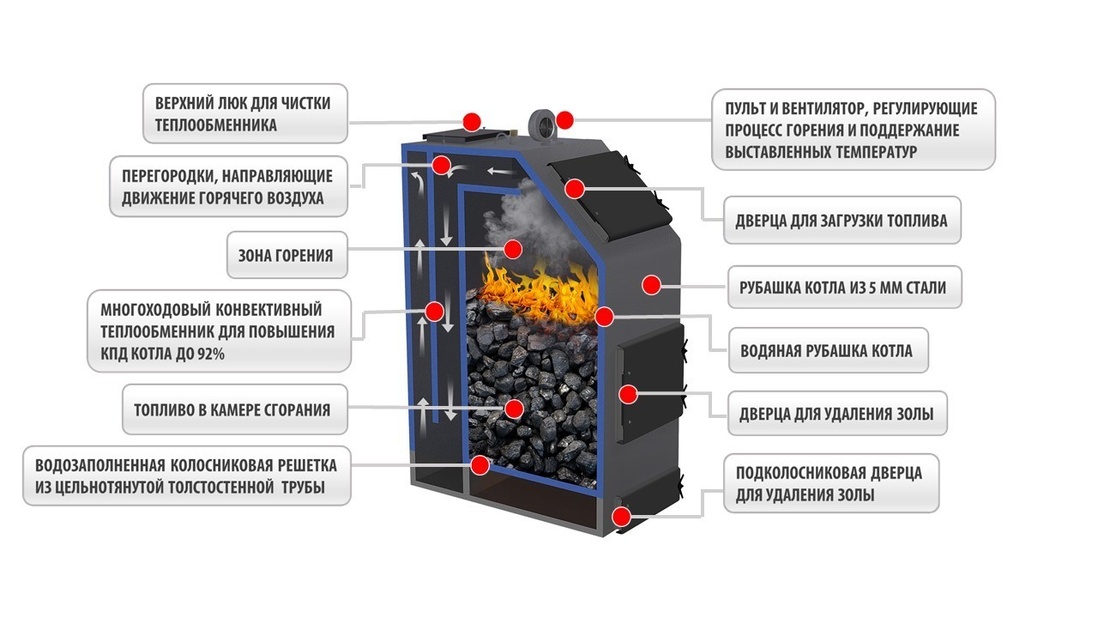

Схема котла длительного горения

В качестве рабочих инструментов будут выступать угловая шлифовальная машина, оснащенная отрезным диском по металлу, сварочный инвертор, угольник и рулетка, а также тяжелый молот. Все оборудование можно найти у соседей или взять напрокат, что существенно снизит затраты на сборку печки длительного горения своими руками.

Примечание: Не стоит применять старые и ржавые трубы или б/у сырьё – это значительно снизит срок эксплуатации печки длительного горения, созданной своими руками.

Вы потеряете массу времени и сил, а прибор будет служить с перебоями и неисправностями, что в конечном итоге может привести к возгоранию помещения.

Алгоритм производства конструкции

  1. Если вы взяли за основу бочку, первый шаг можно пропустить. В ином случае из имеющихся материалов нужно создать тару квадратной или цилиндрической формы с днищем, но без верха. Если используется баллон, то необходимо срезать болгаркой часть с вентилем, если в наличии только лист, то его нужно согнуть, сделать соединительный шов автогеном и приварить дно толщиной от 5 мм и больше.
  2. К нижней части будущей печи или камина длительного горения присоединяются ножки. Они служат для лучшей устойчивости и препятствуют возгоранию напольного покрытия при длительном тлении топлива.
  3. Этот этап предусматривает изготовление прижимной части для топлива со швеллером. Вам понадобится круг из металла, диаметр которого будет чуть меньше, чем внутренний диаметр бочки. Он должен свободно проходить внутрь цилиндрической формы. В центре диска вырезается отверстие с радиусом 50 мм, к нему нужно приварить трубу такой длины, чтобы 10-15 см выступали за пределы основной отопительной конструкции. Это не дымоход, данная труба понадобится так как для розжига необходим кислород. В верхней части нужно сделать заслонку, чтобы ограничивать количество проникающего воздуха.
  4. Чтобы дым не проникал в помещение нужно сделать крышку. Примечательно, что подводящая труба должна выступать и из нее, но больших зазоров между листом и патрубком быть не должно. 2-3 мм вполне достаточно.
  5. Печь длительного горения предусматривает наличие отверстия для уборки отработанного топлива. Резервуар должен плотно закрываться дверцей.
  6. На последней стадии приваривается дымоход. Его длина зависит от места расположения агрегата. Дымоход врезается в верхнюю крышку конструкции. Диаметр отводчика газов должен быть не менее 150 мм.

Здесь описан только один способ, но общие принципы сборки ясны. Часто под топливо предполагается размещать решетку – это упрощает сбор золы. В некоторых схемах присутствуют теплопроводящие элементы или водный контур, который помешает пожару. Закладка дров может производиться сверху или с боковой части – все зависит от фантазии и практичности мастера. Печка длительного горения, созданная своими руками, намного отличается по функциональности от магазинных аналогов, однако характеризуется большим уровнем КПД. Конечно, если она правильно сконструирована.

Как пользоваться самодельным отопительным прибором

После того, как печь длительного горения полостью готова, ее нужно протестировать. Для этого снимите верхнюю и прижимную крышку и утрамбуйте бак топливом. Чем плотнее будет сложена поленница, тем дольше агрегат будет тлеть. Придавите топливо кругом со швеллером, плотно закройте бак и разожгите огонь. Вместо спичек нужно использовать тряпку, смоченную в бензине или керосине, подойдет и бумага. Поджог топлива осуществляется через воздухопроводящую трубу. Не беспокойтесь о загазованности помещения во время разгорания – все вредные смолы отводятся через дымоход на улицу. Через 15-20 минут закупорьте заслонку, больше ваше участие в работе отопительной системы не понадобится порядка 13-17 часов.

Печь длительного горения Буран

Технические нюансы

Печь длительного горения вовсе не самая простая конструкция, как и множество других она имеет свои особенности в создании. Ниже приведены основные моменты, требующие повышенного внимания со стороны мастера.

  1. По возможности применяйте природное топливо. Шишки, иголки, ветки, сухая трава – все это содержит множество элементов для образования газа, что увеличивает время работы прибора.
  2. Дымоход может быть разъемным для удобства очистки, но чем меньше стыков, тем лучше он будет функционировать.
  3. Диаметр трубы для дымохода не должен быть большим – это снизит тягу, а маленький не справится с отводом продуктов горения.
  4. Отопительный агрегат не нужно ставить вплотную к предметам и стенам, особенно не рекомендуется монтаж рядом со шторами, книжными шкафами, резервуарами для бензина и так далее.
  5. Сделайте дверцы для очистки всех отделов котла, топливо должно загружаться в чистый бак – это увеличит теплоотдачу.

Домашняя печь – как раз тот случай, где размер не главное. Основной упор нужно сделать на верность проектирования и качество подгонки швов. Если позволяет разряд помещения и это не будет плохо выглядеть с эстетической стороны – разместите агрегат в центре комнаты, так вы увеличите обогреваемую площадь до максимума.
