Парапет плоской кровли: узел примыкания, устройство, высота

• Парапет плоской кровли – для чего он нужен
• Высота парапета на крыше в зависимости от ее вида
• Устройство узлов примыкания

Один из важных вопросов возведения строений является обеспечение безопасности при обслуживании и проведении необходимых работ по ремонту крыши. С этой целью еще в процессе возведения здания периметр крыши огораживают соответствующими конструкциями.
Конструктивно все крыши делят на скатные и плоские, а среди последних – разделяют эксплуатируемые и, соответственно, неэксплуатируемые.

Парапет плоской кровли – для чего он нужен ↑

Под понятием «парапет», как правило, понимают либо небольшую стену ограждения по периметру крыши, призванную защищать ее от негативных воздействий извне, или так называемый фартук из металлического профиля. Парапет на плоской кровле, к примеру, нередко исполняют в форме кирпичной кладки.

Обычный вариант ограждения в виде стенки без дополнительной установки металлопрофиля имеет серьезные недостатки.
Правда, она прекрасно предохраняет покрытие от ветра, но защита узла от воздействия атмосферных осадков оставляет желать лучшего, поскольку вода неминуемо, независимо от того, какой будет высота парапета плоской кровли, станет заполнять стык между ним и крышей. Поэтому правильнее будет под парапетом понимать стену ограждения вместе с размещенным поверх нее защитным фартуком.

Устройство парапета как таковое особой сложности не представляет, однако, требует точности исполнения и правильного выбора материала. К примеру, при использовании для фартука низкокачественного металла, который практически не в состоянии противостоять коррозии, то через достаточно короткий промежуток времени ограждение потеряет свои защитные качества. Далее, весьма существенным фактором считается размер изделия. Неправильно выбранная высота конструкции, которая зависит от таких параметров, как требования техники безопасности, противопожарные требования и т. д. или недостаточно плотное прилегание фартука могут стать причиной механических разрушений как самого ограждения, так и крыши.

Высота парапета на крыше в зависимости от ее вида ↑

Величину ограждающего бордюра устанавливают в соответствии с требованиями СниП. Для эксплуатируемой кровли высота сооружения должна равняться, по крайней мере, 1,2 м.

Однако, согласитесь, что оказаться окруженным стеной такой высоты не так уж и приятно, поэтому задачу решают комплексно: устанавливают бордюр оптимальной высоты и устраивают на нем ограждение, в котором максимальное расстояние между горизонтальными элементами составляет 30 см, а вертикальными – 1 м.
При высоте здания меньше 10 м неэксплуатируемая плоская крыша – без парапета. Для более высоких сооружений – устройство ограждающего бордюра обязательно.

Если высота защитной конструкции свыше 45 см, ее обязательно оснащают защитным фартуком, который одновременно служит для водоотвода. Фартук обычно крепят, используя прижимную планку из металла при помощи саморезов. Все стыки должны быть тщательно загерметизированы.

Металлический фартук укладывают либо путем «наслоения» полотна, либо через фальцовку. Очевидно, что монтаж внахлест обходится дешевле, фальцевание обеспечивает значительно более высокую гидроизоляцию.

Встречаются конструкции, для которых обычный фартук не подходит, к примеру, при наличии закруглений или сложной геометрической формы. В этих случаях используют нестандартные решения – единое полотно фартука или радиальную конструкцию.

Устройство узлов примыкания ↑

Примыкание рулонной кровли к парапету должно быть выполнено с усилением гидроизоляции, поэтому материал монтируется с заходом на плоскость ограждения по вертикали. Чтобы избежать образования полости под уложенным на крышу покрытием в местах сопряжения, из-за чего под воздействием механических нагрузок обычно возникают повреждения кровельного ковра и, соответственно, нарушается герметичность, в проблемных местах с уклоном 45° укладывают небольшой вспомогательный бортик. Его выполняют либо раствором из цемента и песка, либо в определенных случаях деревянных брусков с треугольным сечением. Бруски обязательно должны быть предварительно обработаны огнебиозащитными составами.

Для приклеивания гидроизоляции из рубероида используют горячую мастику из битума. Уложив материал на основание, бортик и вертикальную стенку бордюра ограждения, дожидаются остывания битума и приклеивают следующий слой гидроизоляции. Примыкание выполняют двумя способами.

На стене бордюра подготавливают канавку, куда заводят верхнюю кромку рулонного материала. После чего край рулонного материала закрепляют там при помощи прижимной планки из металла, используя дюбели. Саму планку и стыковочный шов герметизируют соответствующим материалом и окрашивают краской. Краска должна быть устойчивой к воздействиям атмосферы. К этой же планке в последующем крепят верхний фартук из металла.

Согласно второму варианту, этот край заводят на верхнюю часть ограждения. Для его приклеивания используют горячий битум. Затем эти участки закрывают бетонными плитами или фартуком из металла.

Для устройства данного узла примыкания в настоящее время используют современные гидрофобные мастичные материалы. Бесшовное покрытие, которое получается в результате, обеспечивает его надежную герметизацию.

© 2022 stylekrov.ru

конструктивные особенности крыши, система водостока, организация карнизного свеса с холодным и теплым чердаком и другие сопряжения

Заключительным и одним из самых важных этапов строительства является возведение кровли. Классическим решением считаются скатные конструкции, однако в последние годы наметилась явная тенденция к устройству плоских крыш. Секрет их популярности заключается в массе преимуществ. Раньше плоские, или, как их еще называют, совмещенные кровли возводились на зданиях административного, гражданского, медицинского, спортивного назначения. Сегодня сфера их применения значительно расширилась и включает в себя жилое и загородное строительство.

Структура кровельного пирога

Если посмотреть на конструкцию в разрезе, данный вид кровли представляет собой многослойную структуру, в состав которой входит
:

Основанием плоской крыши может являться железобетонная плита перекрытия, либо конструкция из металлопрофиля. В зависимости от типа основания выбирается материал для остальных составляющих кровельного пирога и способы его монтажа.

Пароизоляционный слой выполняется из рулонных или битумных материалов. Он препятствует проникновению влаги из помещений в теплоизоляционный слой кровельной конструкции.

В качестве утеплителя для плоской кровли применяется широкий спектр материалов, в том числе

:

Гидроизоляционный слой традиционно выполняется из рулонных материалов на битумной основе. Также могут использоваться специальные мастики или мембрана ПВХ.

Гидроизоляционный ковер должен обладать определенной эластичностью, чтобы переносить механические деформации основания и температурные перепады.

Строение пирога зависит от функциональных особенностей крыши. Различаются следующие типы кровли

:

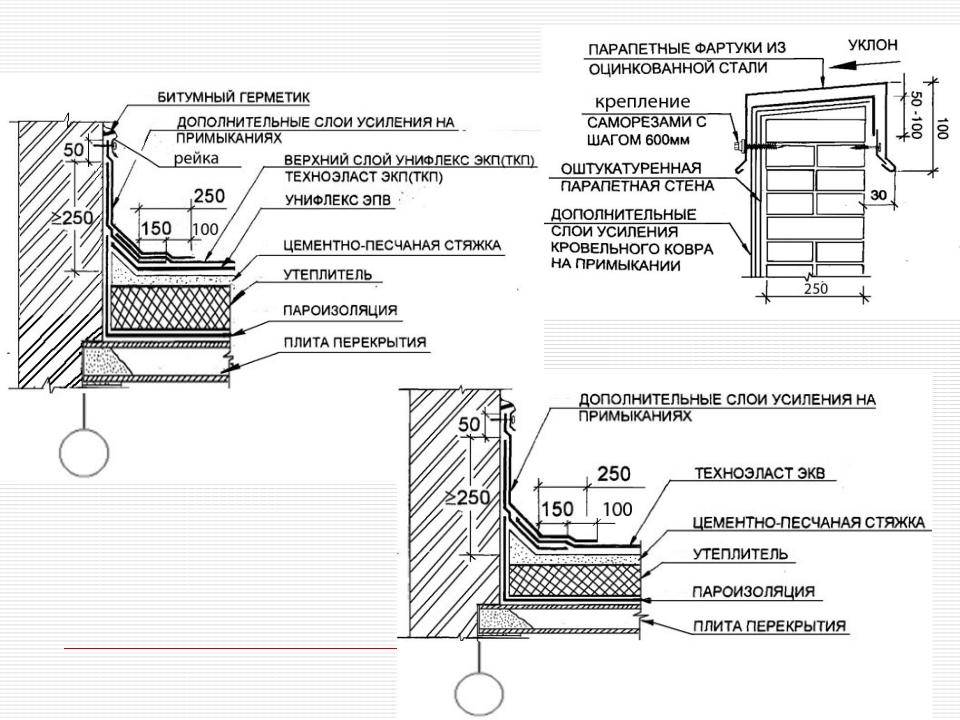

Сопряжение с парапетами

Для конструкции парапетного узла используются следующие материалы:

• еще один слой для кровельного пирога;
• для переходного бортика устанавливается дополнительный слой разделения;
• плоские шиферные листы;
• фартуки из оцинкованной стали;
• крепежи;
• профиль из металла;
• утеплитель;
• штукатурка для укладки толстым слоем.

Плоские шиферные листы закрепляются с помощью саморезов к парапету. Профиль из металла должен иметь размер, подходящий к плитам с теплоизоляцией. Кровельный парапет подвержен перепадам температуры. Поэтому требует двойного слоя теплоизоляции.

Важно! Парапетный узел должен иметь мягкий переход. Таким образом, изоляция будет максимально плотно прилегать к кровле.

Как монтировать парапет на плоскую крышу узнайте из видео ниже:

Разуклонка плоской крыши

Согласно СНиП, при монтаже плоской кровельной конструкции необходимо предусмотреть ее уклон в 1-4°. Такая конструкция плоских крыш позволяет избежать скопления воды на поверхности покрытия. Для гидроизоляции опасен не только длительный застой воды на определенных участках. Сильная деформация и разрушение внешнего покрытия кровли является следствием многократного повторения процесса замерзания и оттаивания скопившейся влаги. Для разуклонки крыши могут применяться различные материалы. Выбор зависит от их технических характеристик и особенностей монтажа.

Легкий бетон с сыпучим полимерным наполнителем (в частности, экструдированным полистиролом) относится к числу популярных материалов. Он достаточно прост в укладке, получившаяся конструкция имеет высокую прочность. Но применение данного материала для разуклонки следует предусмотреть на этапе проектирования здания, так как значительный вес используемого бетона увеличивает нагрузку на перекрытие, стены и фундамент строения.

Аналогичными характеристиками обладает и легкий бетон с наполнителем из перлита или керамзита. Данный материал дешевле, но вес его еще больше, при этом получившийся кровельный пирог менее прочен.

Устройство плоской крыши можно вести с применением монолитных утеплителей, позволяющих выполнить разуклонку. В этом случае на подготовленную поверхность монтируется листовой материал (минеральная вата, листы керамзита и т.д.). Крепление может выполняться на прочный, цепкий клей, исключающий смещение листов со временем. Также могут применяться дюбели с пластиковой распорной частью – контакт металла с основанием крыши желательно исключить, чтобы кровельный пирог не имел мостиков холода.

К наиболее трудоемким относится устройство крыши с применением сыпучих материалов для разуклонки. Сложно заливать бетоном слой сыпучего утеплителя (керамзита или перлита), соблюдая необходимый угол наклона плоскости кровли, так как гранулы могут смещаться.

Эффективный, но дорогостоящий вариант разуклонки – укладка пенобетона с последующим нанесением слоя фибробетона. Пирог с таким теплоизоляционным слоем рассчитан на длительную эксплуатацию. Данная технология требует привлечения опытных специалистов.

В соответствии со СНиП, уклон крыши выполняется в сторону водоприемных воронок (при наличии внутреннего водостока), либо в сторону водоприемных желобов внешней системы водосбора, которые должны крепиться под кровельным ковром либо на наружной стене здания.

Кровельные узлы

Чтобы кровельный пирог был надежно защищен от внешних воздействий, особое внимание следует уделить местам его примыкания к строительным конструкциям – парапетам, стенам, трубам, внешним частям вентиляционных систем и т. д. Существуют различные узлы плоской кровли, в первую очередь, это узел

:
чем приклеить плитку к бетонному полу

Узлы устанавливаются на железобетонную основу в местах, где кровельный пирог срезом примыкает к вертикальной конструкции. Производители кровельных материалов нередко разрабатывают собственные системы, которые могут иметь те или иные конструктивные особенности.

Узел должен обеспечить герметичность стыка и его теплозащиту, поэтому к монтажу узлов следует отнестись предельно внимательно.

Система водоотвода

Очень важное значение в процессе водоотвода играет величина кровельного уклона – она должна составлять как минимум 2%. Даже незначительный уклон препятствует проникновению влаги внутрь.

В случае плоских конструкции система водостока имеет очень большое значение.

Ее составляющими являются приемные воронки, трубы (по ним вода отходит в канализацию, особые накопительные емкости или в землю).

Водоотвод осуществляется двумя способами:

1. По внутренней системе – в этом случае находящиеся на поверхности крыши фитинги (воронки) собирают водные потоки, после чего направляют в трубы: они смонтированы внутри здания и полностью изолированы от жилых помещений.
2. По внешнему водоотводу – крепление труб осуществляется по внешней поверхности стен дома, благодаря чему их можно без проблем очищать от скопившейся грязи.

Минусом наружной системы является частое промерзание труб в зимнее время.

Конкретное количество воронок, величина их диаметра, участки расположения рассчитываются с учетом особенностей архитектуры здания, условиями эксплуатации кровли и максимальным количеством атмосферных осадков в данном регионе. Как правило, воронки оснащены фильтрами для предупреждения проникновения в систему листьев, мелких птиц и т.д.

Материалами для водоотводной системы служат поливинилхлоридные или металлические воронки. Первые более популярны, поскольку не подвергаются коррозии.

Устройство неэксплуатируемой плоской кровли

Наиболее распространенная конструкция — это традиционная мягкая кровля. В разрезе она состоит из несущей плиты-основания, пароизоляционного слоя, теплоизоляции из листовой минеральной ваты и гидроизоляционного ковра, выполненного из рулонного битумосодержащего материала. К преимуществам данной конструкции относится невысокая стоимость и простой монтаж.

Более практичные неэксплуатируемые кровли выполняются с применением современных материалов. Высокой популярностью пользуется гидроизоляция из ПВХ-мембраны. Ее монтаж можно выполнять в любой сезон, так как мембрана устойчива к низким и высоким температурам. Кроме того, если слой теплоизоляции успел накопить влагу в процессе укладки, мембрана позволяет ей испариться. При этом материал обладает высокими водоотталкивающими свойствами. В процессе монтажа полотен в единое целое используется специальное сварочное оборудование без открытого пламени.

Покрытие неэксплуатируемой плоской кровли может выполняться с использованием мастики. Это жидкий материал, который наносится поверх жесткого ровного теплоизоляционного слоя. Мастика изготавливается на основе эластичных, гидрофобных полиуретановых смол. На открытом воздухе, через определенное время после нанесения ровным слоем, она полимеризуется, образуя сплошную резиноподобную мембрану. Устройство такой гидроизоляции позволяет надежно защитить кровельный пирог от проникновения влаги.

Популярной технологией является применение наплавляемой гидроизоляции. Это доступный вариант по соотношению цены и качества – долговечность такой крыши составляет от 25 лет. Битумно-полимерный материал на основе полотна, неподверженного гниению, создает сверхпрочный слой гидроизоляции. Используя данный материал можно выполнять устройство эксплуатируемых кровель.

Примыкания к дымоходам ↑

Для узлов кровли этого типа характерно присутствие высоких температур в процессе нагревания дымохода. Вот почему требований герметичности при его устройстве недостаточно, необходимы негорючие материалы.

Один из востребованных на сегодня вариантов – кровельная разделка для дымохода, которая может иметь разную форму, размеры и угол наклона.

Еще один способ герметизации – использование кровельного фартука из металла специальной конструкции, которая позволяет защитить подкровельное пространство от проникновения влаги даже в экстремальных условиях, например, очень сильные снегопады или проливные дожди, сопровождающиеся сильным ветром. Если вода тем не менее попадет за фартук, она просто испарится. Самые хорошие результаты обеспечивают двойные фартуки.

Отметим некоторые особенности их установки к кирпичным дымоходам на крышах из металлочерепицы.

Внутренний фартук. Данный элемент обеспечивает герметичность примыкания кровельного покрытия с дымоходом, расположенного выше ската. Установку выполняют до монтажа металлочерепицы в районе дымохода.

Фартук из стального профиля приставляют к стенке дымохода и делают отметку по ее верхней кромке. По полученной линии штробят канавку на стенке, используя для этого шлефмашинку. Работы начинают с монтажа внутреннего фартука. После очистки канавки туда вставляют его нижний элемент и плотно прижимают, точно совместив верхнюю часть с канавкой. Крепят его к элементам крыши из дерева на саморезы и герметизируют, используя герметик. Под него заводят плоский лист, его из-за формы называют галстуком, по которому должна отводиться вода, и направляют его в сторону карниза или ендова. Аналогично подрезают и устанавливают элементы фартука по бокам и сверху, накладывая соседние части с нахлестом минимум в 15 см.

Наружный фартук. К установке наружного фартука приступают после укладки кровельного материала. Его установка не отличается от монтажа внутреннего фартука с той лишь разницей, что верхнюю кромку наружного не утапливают в штробу. Вместо этого стык герметизируют, используя специальные герметики.

Устройство эксплуатируемой крыши

Такая конструкция плоской крыши значительно дороже в монтаже, но позволяет выгодно использовать дополнительные площади. Сегодня такой тип кровли широко востребован для оборудования спортивных площадок, зеленых зон, кафе, стоянок транспорта и т.д. Монтаж усиленной кровли также необходим, если на крыше предполагается установка тяжелых предметов, в том числе оборудования. В соответствии со СНиП, кровельная конструкция должна выдерживать неравномерную высокую нагрузку, то есть, не деформироваться на ограниченных участках площади. Разрез плоской эксплуатируемой кровли отличается от обычной наличием в пироге жесткого основания или специальной стяжки поверх гидроизоляционного слоя. Такое покрытие исключает продавливание гидроизоляционного ковра с его последующим разрушением.

Высота парапета на крыше в зависимости от ее вида ↑

Величину ограждающего бордюра устанавливают в соответствии с требованиями СниП. Для эксплуатируемой кровли высота сооружения должна равняться, по крайней мере, 1,2 м.

Однако, согласитесь, что оказаться окруженным стеной такой высоты не так уж и приятно, поэтому задачу решают комплексно: устанавливают бордюр оптимальной высоты и устраивают на нем ограждение, в котором максимальное расстояние между горизонтальными элементами составляет 30 см, а вертикальными – 1 м. При высоте здания меньше 10 м неэксплуатируемая плоская крыша – без парапета. Для более высоких сооружений – устройство ограждающего бордюра обязательно.

Если высота защитной конструкции свыше 45 см, ее обязательно оснащают защитным фартуком, который одновременно служит для водоотвода. Фартук обычно крепят, используя прижимную планку из металла при помощи саморезов. Все стыки должны быть тщательно загерметизированы.

Металлический фартук укладывают либо путем «наслоения» полотна, либо через фальцовку. Очевидно, что монтаж внахлест обходится дешевле, фальцевание обеспечивает значительно более высокую гидроизоляцию.

Встречаются конструкции, для которых обычный фартук не подходит, к примеру, при наличии закруглений или сложной геометрической формы. В этих случаях используют нестандартные решения – единое полотно фартука или радиальную конструкцию.

Особенности инверсионного покрытия

Строение инверсионной крыши принципиально отличается от других видов кровель. При ее обустройстве в первую очередь на основание монтируется гидроизоляционный слой. В разрезе кровельный пирог выглядит следующим образом: плита-основание, гидроизоляция, утеплитель, дренажный слой, геотекстиль. Такая конструкция позволяет защитить гидроизоляционный материал от разрушающего воздействия ультрафиолета и перепадов температур, механических повреждений. Геотекстиль, в свою очередь, обеспечивает защиту утеплителя. В качестве внешнего слоя применяется тротуарная плитка. Такая кровля способна выдерживать высокие нагрузки, в том числе использоваться в качестве парковки.

Требуется максимально внимательно подойти к монтажу гидроизоляционного слоя, так как для исправления погрешностей придется вскрывать балластные слои.

Монтаж традиционной кровельной конструкции можно выполнить самостоятельно, но для обустройства плоских кровель с использованием современных материалов и технологий рекомендуется привлекать специалистов, располагающих необходимым оборудованием.

Источник

Что представляют собой водосборные воронки

Водосборная воронка кровли – это неотъемлемый элемент водосточной системы сооружения, который обеспечивает сбор дождевой и талой снеговой воды, а также направляет ее движение вниз по трубе.

При обустройстве плоских кровель целесообразно применять максимально простые конструкции водосборных воронок, подразумевающие наличии широкого горизонтального водоприемного борта, стакана и колпака.

Приступая к монтажу водосборных воронок на покатой крыше, следует всю ее поверхность разделить на равные участки, имеющие правильную геометрическую форму. Это позволит правильно определить требуемое количество данных элементов – по одной воронке устанавливается на каждые 0,75 кв. м. площади кровли.

Водосборные воронки

Узел плоской крыши: устройство и особенности

При строительстве домов всегда встает вопрос, какую крышу сделать. Чаще всего домовладельцы останавливают свой выбор на односкатных или двускатных крышах, хотя мало кто верит в то, что плоские крыши могут выглядеть гораздо более изящно и стильно. Несмотря на то что крыши такого вида, как правило, используются в промышленном строительстве, в настоящее время они все чаще встречаются и на частных домах.

Схема примыкания кровли к парапету: 1 – легкий бетон, 2 – пароизоляция, 3 – теплоизоляция, 4 – ЭПДМ мембрана, 5 – вертикальный, открытый стык, 6 – оцинкованное крепление, 7 – профиль кирпичной стены, 8 – внутренний усиливающий экран, 9 – теплоизоляция.

утепление пола пеноплексом без лаг

Разновидности плоских крыш

Различают 2 вида плоской крыши:

Неэксплуатируемые крыши – те, на которые поднимаются только для строительства, ремонтных работ кровли или для очистки ее от осадков. Эксплуатируемые же могут использоваться в качестве балкона, домашней оранжереи или даже тренажерного зала.

Что такое “узел кровли”?

Узлы кровли – все стыки конструкции плоской крыши со стенами (парапетами) или сопряжения с водостоками.

Узел механического крепления плоской кровли с бетонным основанием

Узлы, как правило, подвергаются основательной гидроизоляции во избежание образования протечек и скопления лишней влаги. Для этого используется строительная мастика или битум. Наиболее проблемным местом является место стыка крыши со стеной. При проектировании уделите особое внимание этому участку, чтобы даже в случае нарушения герметичности после дождя и во время оттепели стекаемая по стенкам дома вода не способствовала образованию грибков и плесени. Герметичность обеспечивается благодаря специальной обработке герметиками, а также материалами и комплектующими, которые защищают крышу от атмосферных осадков и влияния окружающей среды.

Узлы крепления и примыкания

Схема крепления узлов плоской кровли к основанию:

Для крепления применяются дюбель “грибок” диаметром от 20 до 180 мм и длинный винт, который должен входить в покрытие на 2 см и крепиться только в гребень волны профнастила. Расстояние между дюбелями не должно превышать 20 см. Готовый смонтированный дюбель должен плотно прилегать к поверхности. Для монтировки применяется шуруповерт с частотой вращения 1500-2000 об. /мин.

Как описывалось выше, зоны примыкания кровли к стенам требуют тщательной обработки. Для этого строители применяют такой материал, как полиуретановая мастика, которая под воздействием воздуха застывает и становится надежным защитником от влаги. Кроме того, она устойчива к прямым солнечным лучам.

Итак, вы ознакомились с разновидностями и особенностями монтажа крыш с плоской кровлей и устройством узлов. Подобные навыки строительства очень полезны не только для текущих строительных работ, но и на будущее, на случай механических повреждений кровли.

Источник

Узел кровли плоской крыши

Чертежи и проекты

Подразделы

Плавающий

	Чертежи и проекты Пожарная сигнализация. Пожаротушение Машиностроение Разделы ТХ проектной документации Библиотеки элементов Отопление, вентиляция, кондиционирование Архитектурно-строительные чертежи Курсовые и дипломные Проекты электроснабжения Водоснабжение и канализация Чертежи мебели Генеральный план и транспорт Расчетно-графические работы Проекты газоснабжения Чертежи оборудования Проекты автоматизации Сети и системы связи	Книги Вентиляция и отопление Пожарная безопасность Термодинамика и теплопередача Архитектура, строительство Экология Сети Электротехника и электроника Технологическое проектирование Машиностроение Водоснабжение и канализация Справочники
Программы и расчеты	3d модели 3d модели архитектуры 3d инженерные сети 3d оборудование	Исполнительная документация Исполнительные акты и бланки Паспорта Исполнительные съёмки Исполнительные схемы и чертежи Протоколы Программы ПНР Журналы Руководства по эксплуатации Опросные листы Общее количество: 4123 чертежей и проектов в 82 категориях [td] Формат dwg pdf Для нужд пожарного водопровода проектом предусматривается устройство двух резервуаров по 200 м3 каждый, а также насосная станция. Источник

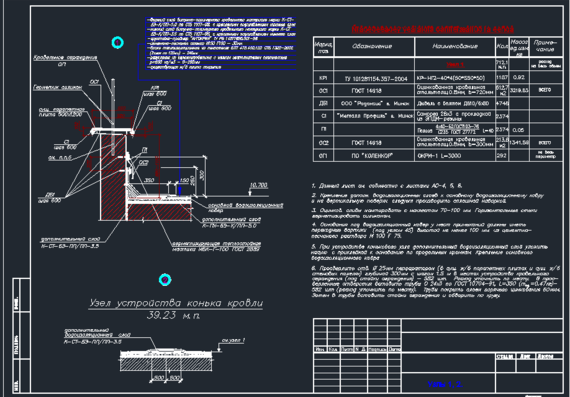

Технология устройства плоской кровли: описание, чертежи, планы и схемы

Плоские крыши успешно закладываются на жилых, промышленных и общественных постройках с любой площадью и этажностью.
Отличия между конструкциями проявляется в разном типе пирога, несущих способностях основания и других критериях обустройства.

Вне зависимости от назначения плоские крыши изначально вносятся в проект после учета всех условий эксплуатации.

Конструкция горизонтальной крыши

Главным отличием конструкции является минимальный уклон – незаметный внешне, но достаточный для безопасного отвода осадков в сторону внешних стен или внутренних узлов водосбора. Оптимальные результаты достигаются при его диапазоне в пределах 1,5-6 °, нужное значение достигается путем заложения уклонной стяжки или использовании клиновидных марок утеплителей.

Конструкции удерживают на своей поверхности снег в зимнее время и нуждаются в особо прочном и устойчивом основании.

Жесткие требования выдвигаются к герметичности и энергосбережению, основу плоских крыш составляет многослойный пирог, с толщиной утеплителя не менее 15 см.

Устройство пирога бывает разным, в зависимости от назначения и функций выделяют:

В зависимости от способа обустройства пирога все плоские крыши разделяются на:

В крышах второго типа утеплитель располагается поверх гидроизоляционных материалов, усиленно защищая их от внешних воздействий.

Высота вентиляционных каналов

Вентканалы необходимы для предотвращения образования конденсата и обеспечения оптимального температурного уровня. Для того чтобы эти элементы исправно выполняли свою задачу, важно расположить их на правильной высоте.

Согласно действующим строительным нормативам, минимально допустимая высота вентиляционного канала покатой крышей составляет 50 сантиментов.

Вентиляционные каналы

Узлы и элементы

Помимо основных элементов (основания, самого пирога, аттиковых боковых стенок с герметичными прокладками на участках примыкания), к важным узлам плоской кровли относят:

Другие привычные узлы (мауэрлат и вентилируемые карнизные свесы) в стандартном исполнении отсутствуют, но сами несущие стены под массивными основаниями обязательно укрепляются армопоясом или иными способами.

Защищающие фасад карнизы (при наличии) выполняются выносными консольными или коробчатыми и просто закрываются сплошной обшивкой.

Исключение делается при утеплении плоской крыши материалами со склонностью к абсорбированию влаги или работе с деревянными конструкциями.

Утепляющая прослойка в таких конструкциях скрывается между балками перекрытия и закрывается снизу пароизоляционной пленкой, сверху – ветрозащитными мембранами и сплошным влагостойким настилом, формирующим нужный уклон крыши.

Поверх сплошного настила монтируется надежная, но дышащая гидроизоляционная прослойка. В итоге все слои пирога выполняются вентилируемыми, что положительно сказывается на сроке службы деревянных конструкций.

Какие задачи выполняет карниз?

Пропорции карниза могут менять визуальный образ дома, повышая или понижая его выразительность. Не стоит отбрасывать и стилистические акценты, характерные для конкретного региона. Архитектурные традиции сегодня возрождаются именно в частном жилом секторе, где собственники стремятся подчеркивать особый стиль конкретной местности. Что касается инструментариев достижения того или иного образа, то значение будут иметь и размеры, и форма карнизного свеса. Фото кровли, представленное выше, к примеру, демонстрирует преимущества массивного свеса применительно к маленькому дому. Визуально конструкция становится ниже и шире, что добавляет восприятию сооружения ощущения надежности и добротности.

Функциональные задачи главным образом будут выражаться через конструкционные возможности. В части карниза можно прокладывать коммуникации, устраивать выводы для вентиляции и дымохода, монтировать другие инженерные и технологические каналы. Ширина свеса также повлияет на микроклиматические свойства дома. Дело в том, что длинный вылет карниза затеняет окно, вбирая в себя тепловую энергию. Если речь идет о металлической кровле, то аккумуляция будет происходить очень быстро, пассивно прогревая все покрытие крыши. Данный эффект можно по-разному использовать зимой и летом.

Деревянное перекрытие или бетонное основание?

Функции несущего основания выполняют:

Несущие способности зависят от материала опор, усиленные металлом конструкции без проблем удерживают вес солнечных батарей, оборудования или клумб.

На производственных и общественных постройках плоские крыши без исключений имеют бетонное основание, как минимум – из-за соображений пожарной безопасности.

Деревянные плоские крыши встречаются реже и уступают бетону в предельной выдерживаемой нагрузке. Но они, как и основания из профнастила при желании укладываются своими силами, без привлечения подъёмной техники.

Технология обустройства в частных домах

Современные технологии позволяют использовать нескольких видов монтажа плоской кровли даже в частном домостроении. Применимы в качестве основания и бетонные несущие перекрытия (как сборные, так и монолитные), и деревянные каркасы облегченного типа.

Для сравнения в промышленных зданиях для основания используют и металл, но для частных домов это нецелесообразно: цена такой крыши будет высокой, а нагрузка на несущие конструкции возрастет, что также приведет к удорожанию всего строения. После обустройства основания последовательно проводятся работы:

Внимание! Все облегченные плоские кровли нужно защищать по периметру бортовыми фартуками или рулонными полотнищами.

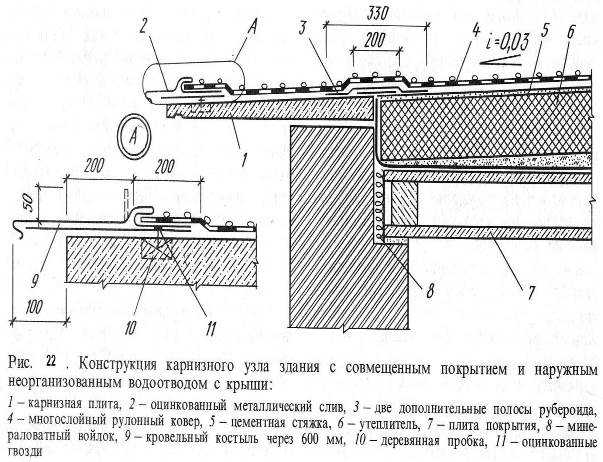

Монтаж карниза

Установка данного элемента по большей части сводится к тыльной обшивке деревянными планками, пластиковыми панелями или сайдингом. Главное — не использовать в этой части металл, поскольку вывод конденсата через софиты создает благоприятные условия для коррозии. Как монтировать карнизный свес кровли? Когда контуры ската и мауэрлата определились и их конструкции готовы, можно приступать к инсталляции несущей обрешетки для подшивки. Желательно использовать мелкоформатный брус. Опорные части фиксируются шурупами к стене или мауэрлату – как позволит конструкция. По линиям несущих планок крепится ряд мелких планок с отступами примерно 20-30 см. На заключительном этапе по всей площади с тыльной стороны карниза выполняется обшивка – пластиком или деревянной вагонкой.

Внешнее покрытие

В зависимости от типа гидроизоляционной прослойки плоские крыши условно разделяются на:

Потребность в использовании жидких средств возникает при сложной планировке плоской крыши и наличии большого числа проходных элементов. Приведенные материалы при необходимости отделяются от других слоев разделительными прослойками или комбинируются.

Внешнее покрытие крыш выбирается исходя из их назначения. При отсутствии серьезных механических нагрузок его функции может выполнять ковер из рулонных гидроизоляционных материалов, включая мягкую кровлю.

При планировании частого перемещения людей и транспорта по поверхности или инверсионном типе пирога плоские крыши закрывают тротуарной плиткой, террасной доской, покрытиями на основе резиновой крошки, асфальтобетонными и армированными стяжками или засыпают балластными слоями (грунтом с растительным покровом или искусственным газоном, гравием или щебенкой).

Монтаж плоской крыши, материалы и стоимость (Руководство по плоской крыше)

перейти к содержанию

Монтаж плоской крыши, материалы и стоимость (Руководство по плоской крыше)

• Посмотреть увеличенное изображение

Владелец коммерческой недвижимости несет большую ответственность. Независимо от того, являетесь ли вы владельцем жилого комплекса, офисного здания или розничного магазина, наступит время, когда вам понадобится обслуживание вашей коммерческой крыши. Большинство коммерческих зданий имеют плоские крыши, которые имеют уникальные особенности установки.

Вместо того, чтобы пытаться найти разрозненную информацию о плоских крышах, мы собрали все, что вам нужно знать о материалах, ценах и методах установки, в этом исчерпывающем руководстве. К концу этой статьи вы почувствуете себя уверенно, планируя установку плоской крыши, в которой так отчаянно нуждается ваше коммерческое здание.

Стоимость плоской крыши + типы материалов

Как правило, стоимость замены плоской крыши составляет от 4 до 13 долларов за квадратный фут. Стоимость базовой установки включает удаление одного слоя старой кровли и любые сборы за утилизацию. Дополнительные расходы могут включать:

• Вентиляция: дополнительно от 300 до 600 долларов США
• Кровельные воронки: дополнительно от 40 до 100 долларов за штуку
• Дополнительная подложка: от 70 до 2000 долларов США

Общая стоимость замены коммерческой плоской крыши площадью 1000 квадратных футов колеблется от 3100 до 10000 долларов США, при этом средняя стоимость составляет 6500 долларов США . Имейте в виду, что более крупные коммерческие здания с большей площадью в квадратных футах увеличат конечную стоимость коммерческой крыши. Новая плоская крыша на здании площадью 10 000 квадратных футов может стоить от 40 000 до 130 000 долларов, в зависимости от типа материала.

Материалы для плоских крыш включают:

Стекловолокно GRP

Плоские крыши из стекловолокна также называют полиэстером, армированным стекловолокном (GRP). Кровля из стеклопластика является одним из самых популярных плоских кровельных материалов в стране. Прочный композитный материал формируется путем укрепления пластика тонкими стеклянными волокнами.

Монтаж крыш из стеклопластика прост и безопасен, а срок службы впечатляет.

Стоимость: от 4 до 6 долларов за квадратный фут

Срок службы: От 25 до 50 лет

Преимущества:

• Гибкость для зеленых крыш или крыш сложной формы
• Простота ремонта
• Прочный

Источник: Strandekflatroofingbristol. co.uk

Резина EPDM

Мономер этилен-пропилен-диена (скажем, в три раза быстрее), иначе называемый резиновой кровлей из EPDM, очень популярен для коммерческих зданий. Иногда вы услышите, как этот материал называют просто «EPDM» или «резиновая кровля». EPDM может быть черного или белого цвета, но белый материал может стоить на 30% дороже. Оба цвета имеют одинаковую стойкость.

Стоимость: От 5 до 13 долларов за квадратный фут

Срок службы: От 40 до 50 лет

Преимущества:

• Простота обслуживания
• Эластичный и гибкий
• Энергоэффективный
• Экологичный

TPO

Плоская кровля TPO означает «термопластичный полиолефин». TPO представляет собой однослойный кровельный материал, изготавливаемый в виде листов шириной 10, 12 или 20 футов. Эти однослойные листы удобно сворачиваются и доставляются в коммерческую недвижимость для установки. ТПО естественным образом отражает ультрафиолетовые лучи солнца.

Стоимость: От 3 до 7 долларов за квадратный фут

Срок службы: От 15 до 30 лет

Преимущества:

• Огнестойкость
• Множество вариантов изоляции на выбор
• Отражает тепло, экономя деньги на счетах за электроэнергию

Застроенная смола

В сборной крыше (BUR) используется гравий и смола для образования водонепроницаемого слоя покрытия. Этот материал для плоской кровли прост в ремонте и обслуживании. Встроенная кровля обычно используется для жилых коммерческих зданий, таких как квартиры и кондоминиумы. Хотя он популярен, он может быть немного дороже, чем другие материалы для плоских крыш.

Стоимость: от 4 до 10 долларов за квадратный фут

Срок службы: от 15 до 30 лет

Преимущества:

• Огнестойкость
• Легкий ремонт
• Прочный
• Защищает от непогоды и УФ-лучей

Модифицированный битум

Модифицированный битум был создан в начале 1960-х годов. Он взял стандарты сборной кровли и добавил слои для долговечности и прочности. Подрядчики по кровле обычно используют горячий асфальт или холодный клей для установки плоской крыши из модифицированного битума. Гибкость этого материала действительно проявляется при низких температурах и зимой.

Стоимость: от 4 до 8 долларов за квадратный фут

Срок службы: от 15 до 30 лет

Преимущества:

• Низкие эксплуатационные расходы
• Отличная эластичность и гибкость при низких температурах
• Простота установки
• Доступный
• Высокая износостойкость

Процесс установки плоских крыш

Итак, у вас есть общее представление о различных материалах для плоских крыш и их стоимости, но что вы можете ожидать от процесса установки? Сколько времени занимает монтаж плоской кровли? Что ж, работа с опытным коммерческим подрядчиком по кровельным работам будет иметь решающее значение для быстрого и эффективного процесса установки.

4-этапный процесс установки Gouge

Компания Gouge Quality Roofing стремится к тому, чтобы коммерческие кровельные проекты выполнялись правильно с первого раза. Вам никогда не придется ждать ненадежной связи или сомнительных структур ценообразования, когда придет время заменить или отремонтировать вашу коммерческую крышу. Наша команда внедрила четырехэтапный процесс, чтобы вы точно знали, чего ожидать, когда придет время установки плоской крыши.

Этап 1

При первых признаках старения плоской крыши немедленно обращайтесь к Gouge. Вы запланируете бесплатный осмотр и оценку, во время которой мы будем использовать инновационные технологии для документирования состояния вашей крыши и любых повреждений. Затем мы предложим подробное объяснение того, что мы обнаружили, и предложим наши рекомендации по ремонту или замене. Вы получите подробную смету на работу, которую мы рекомендуем.

Шаг 2

После того, как вы ознакомитесь с нашими выводами, оценкой и рекомендациями и официально примите решение нанять нас для участия в проекте, мы вышлем соглашение, в котором подробно описывается весь объем работ, которые будут выполнены. Мы будем работать с вами, чтобы запланировать удобное время, чтобы начать процесс установки. Мы всегда поддерживаем тесную связь и сразу сообщим вам, если работу необходимо перенести из-за ненастной погоды.

Этап 3

Начальник рабочей площадки будет вашим контактным лицом в день установки. Квалифицированная, профессионально обученная команда монтажников плоских крыш будет вовремя на месте, чтобы отремонтировать или заменить вашу крышу. Для небольших коммерческих зданий установка может быть завершена всего за 5 дней. В больших зданиях установка плоской крыши может занять от 2 до 3 недель.

Мы храним цифровые фотографии каждого шага процесса установки. После того, как работа будет завершена, мастер проведет тщательный осмотр и уберет весь мусор. Наш процесс очистки настолько надежен, что вы даже не заметите, что мы там были!

Шаг 4

Мы стремимся к тому, чтобы каждый клиент был полностью удовлетворен своей новой коммерческой крышей, поэтому мы стремимся всегда выполнять наши проекты правильно с первого раза. Если по какой-то причине вы недовольны результатом, значит, недовольны и мы. Всегда обращайтесь, и мы обязательно исправим ситуацию.

Плюсы и минусы плоских крыш

Если вы планируете построить новое коммерческое здание, вы, вероятно, задаетесь вопросом, какую крышу выбрать: плоскую или наклонную. У плоских крыш есть свои преимущества и недостатки, поэтому, надеюсь, этот список поможет вам понять, является ли плоская крыша лучшим решением для вашего бизнеса.

✅ Плюсы плоских крыш

• Дешевизна в строительстве и обслуживании : Плоские кровельные материалы намного дешевле, чем материалы для скатных крыш. Их также безопаснее устанавливать, что снижает трудозатраты.
• Повышенная гибкость : Плоские крыши позволяют устанавливать кондиционеры на крыше, а не на земле, устанавливать зеленую крышу или строить готовую террасу для отдыха жителей или сотрудников на крыше.
• Меньшие счета за коммунальные услуги : Многие плоские кровельные материалы отражают ультрафиолетовые лучи, сохраняя прохладу в здании. Также очень легко установить солнечные панели на плоские крыши, что означает, что вы можете воспользоваться дополнительными преимуществами возобновляемой солнечной энергии.
• Простая установка : Плоские крыши быстро и легко монтируются, поэтому вы можете быстро вернуться к обычным деловым операциям. Плоские крыши также более безопасны для подрядчиков, поскольку им не приходится балансировать на склоне.

❌ Минусы плоских крыш

• Не подходит для очень больших зданий : Чем больше плоская крыша, тем более неустойчивой она может стать. Как правило, плоские крыши подходят для большинства коммерческих зданий, но для очень больших зданий могут потребоваться дополнительные меры. Эти меры могут выглядеть как изменение распределения веса внутри здания для повышения устойчивости.
• Ограниченный срок службы : В то время как некоторые кровельные материалы для жилых помещений могут служить от 50 до 100 лет, большинство плоских кровельных материалов служат не более 30 лет. Чаще всего замена требуется примерно через 15 лет. Однако низкая стоимость плоских крыш делает доступной более частую замену.
• Комплексный водоотвод : Чтобы избежать скопления воды на плоских крышах, вашему кровельному подрядчику необходимо установить высокопроизводительную дренажную систему.
• Термоусадочная мембрана : Некоторые материалы для плоских крыш могут дать усадку. Некоторые мембраны сжимаются при воздействии большого количества УФ-излучения. Если мембрана дает усадку, это делает град более опасным для вашего здания.

Выберите самую надежную бригаду по установке плоской крыши

При замене коммерческой плоской крыши необходимо учитывать многое. Это может показаться пугающим, пытаясь выбрать лучший материал для вашего бюджета. К счастью, высококвалифицированная команда Gouge Quality Roofing знает, какие типы материалов лучше всего подходят для вашего бюджета, климата и размера вашего здания.

Получите максимальную отдачу от вашей коммерческой плоской крыши и доверьтесь команде, которая сделает проект правильно с первого раза. Свяжитесь с Gouge сегодня для бесплатной оценки!

Перейти к началу

Общайтесь с нами с помощью LiveChat

Пологие («плоские») крыши | Building America Solution Center

Scope

Scope Images


Справа — кровельная мембрана полностью приклеена, а швы настила загерметизированы, поэтому мембрана не будет трепетать и разрушаться из-за отрицательного давления от сильного ветра.

Справа — кровельная мембрана полностью приклеена, а швы настила загерметизированы, поэтому мембрана не будет трепетать и разрушаться из-за отрицательного давления от сильного ветра

View Image

Скачать

Предоставлено

BSC

Область применения

В зонах с сильным ветром сооружайте изолированные крыши с малым уклоном («плоские»), которые противостоят давлению ветра, которое может срывать мембранные кровельные покрытия во время сильных ветров, таких как ураганы.

• Установите настил крыши в соответствии с рекомендациями IBHS Fortified Home по схемам крепления гвоздей.
• Герметизируйте обшивку настила крыши, покрыв всю обшивку из фанеры или OSB самоклеящейся мембраной, которую можно «отклеить и приклеить», или заклеив швы обшивки совместимой лентой.
• Установите один или несколько слоев изоляции из жесткого пеноматериала со швами, расположенными в шахматном порядке и проклеенными лентой.
• Установите слой внешней обшивки.
• Выберите кровельное покрытие, соответствующее максимальному расчетному давлению подъема ветра, ожидаемому для данной площадки, в соответствии с рекомендациями программы IBHS Fortified Home. Рекомендуется полностью приклеенная кровельная мембрана.

См. вкладку «Соответствие», чтобы ознакомиться с соответствующими нормами и требованиями стандартов, а также критериями соответствия национальным программам, таким как программа DOE «Дом с нулевым энергопотреблением», сертифицированные дома ENERGY STAR и EPA Indoor airPLUS.

Описание

Описание

В зонах с сильным ветром пологие («плоские») кровельные конструкции (уклон менее 2:12) с гидроизоляционным кровельным мембранным покрытием должны выдерживать ветровое давление, которое может воздействовать на их во время сильных ветров, таких как ураганы.

Кровельные покрытия с малым уклоном включают сборные битумные кровельные системы, модифицированные битумные кровельные системы и однослойные кровельные мембраны, включая термопластичные мембраны, такие как TPO (термопластичный олефин), PVC (поливинилхлорид) и KEE (кетон-этиленовый эфир) , и термореактивные мембраны, такие как EPDM (мономер этилен-пропилен-диена). В данном руководстве рассматриваются однослойные кровельные мембраны, наиболее часто используемые сегодня в жилищном строительстве покрытия для плоских крыш. Программа IBHS Fortified Home рекомендует, чтобы выбранная кровельная система с малым уклоном и метод установки соответствовали самым высоким расчетным нагрузкам, ожидаемым на крыше на строительной площадке. Максимальное расчетное давление подъема ветром для крыш с малым уклоном указано в таблице 2-5 ASCE 7, 9.0301 Минимальные расчетные нагрузки для зданий и других сооружений . Международный жилищный кодекс 2012, 2015 и 2018 годов ссылается на ASCE-7-10. IBHS рекомендует строителям следовать значениям ASCE 7-16, которые основаны на более поздних исследованиях расчетных нагрузок для крыш с малым уклоном. Чтобы сертифицировать дом по стандарту IBHS Fortified Home, IBHS требует, чтобы испытанное производителем кровельного покрытия расчетное давление подъема имело коэффициент безопасности 2,0. IBHS отмечает, что следующие отчеты могут использоваться для подтверждения соответствия проектным требованиям к расчетному давлению для конкретной площадки, поскольку в них уже применен коэффициент безопасности 2,0: отчет службы оценки ICC, список одобренных продуктов во Флориде или уведомление Майами-Дейд. принятия (НОА). Для получения дополнительной информации см. IBHS  Fortified Home Hurricane Standard ,

Однослойные кровельные мембраны могут быть либо механически прикреплены, либо полностью приклеены к жесткой изоляции или покрытию пологой крыши. В этом руководстве описываются проблемы, которые были отмечены при использовании механически прикрепленных однослойных мембран, и рекомендуются методы установки для повышения устойчивости кровельных покрытий к давлению подъема ветра.

Крыши с малым уклоном, изолированные над настилом крыши, обычно состоят из нескольких слоев (рис. 1), включая обшивку из фанеры или OSB, одного или нескольких слоев жесткого изоцианурата или экструдированного полистирола (XPS) и верхнего покрытия. плита из фанеры или ОСП. Обычно однослойная кровельная мембрана, установленная поверх обшивки, прикрепляется механически, а не полностью.

Рисунок 1.  Сборки крыш с малым уклоном обычно изготавливаются из нескольких слоев, включая настилы OSB или фанеры, жесткий пенопласт и мембрану, прикрепленную крепежными элементами. (Источник: Building Science Corporation.)

Во время сильного ветра над кровельной мембраной возникают локальные области сильного отрицательного давления («всасывания») (рис. 2 и рис. 3). Внутренние помещения могут одновременно испытывать высокое положительное давление, особенно если окно или дверь «взорвались» или вышли из строя. Этот тип высокого положительного внутреннего давления увеличивает риск обрушения крыши, особенно в многослойной конструкции крыши, где элементы (или слои) не герметизированы, а кровельные мембраны механически прикреплены не полностью. Когда воздух изнутри здания просачивается в крышу, мембрана может «трепетать» и, в конечном счете, выйти из строя (рис. 4 и рис. 5). Это трепетание вызвано комбинацией отрицательного давления над мембраной крыши из-за ветра и положительного давления под мембраной из-за утечки воздуха в сборку.

Рис. 2.  Во время сильного ветра вдоль краев крыши образуются вихри, создавая области локализованного отрицательного давления («всасывания») над крышей. (Источник: Building Science Corporation.)

Рис. 3.  Во время сильного ветра над кровельными мембранами возникают локальные области сильного отрицательного давления («всасывания»). (Источник: Building Science Corporation.)

Рис. 4.  Механически прикрепленная мембрана трепещет и выходит из строя из-за отрицательного давления/всасывания ветра сверху и утечки воздуха из здания в сборку, если швы не герметизированы. (Источник: Building Science Corporation.)

Рисунок 5.  Эта кровельная мембрана на крыше с малым уклоном колеблется и может выйти из строя из-за того, что она не полностью приклеена, а швы настила ниже не герметизированы, что позволяет воздуху просачиваться в сборку, пока мембрана натягивается из-за отрицательное давление ветра. (Источник: Building Science Corporation.)

P(t) = P(m) + P(d) + P(i) + P(i) + P(d)

Где P(t) = общий ветер давление

P(m) = мембранное давление

P(d) = давление на палубе

P (i) = давление изоляции

P(d) = давление на палубе

Самый герметичный («самый герметичный») элемент испытывает наибольшее давление. В большинстве кровельных конструкций самым плотным элементом является сама кровельная мембрана, поэтому она часто испытывает наибольшую ветровую нагрузку.

В зонах с сильным ветром рекомендуется использовать полностью приклеенные мембраны. Кроме того, на обшивке нижнего настила должен быть установлен полностью приклеенный воздухоизолирующий слой («воздушный барьер»), а стыки в жесткой изоляции должны быть герметизированы или проклеены лентой (рис. 6). Такой подход уменьшает утечку воздуха в сборку и, следовательно, перепад давления воздуха на верхней мембране и, таким образом, снижает риск разрушения мембраны из-за «сдувания» и «трепетания».

Рисунок 6.  В зонах сильного ветра кровельные мембраны на крышах с малым уклоном должны быть полностью приклеены, а швы обшивки должны быть герметизированы, чтобы уменьшить перепад давления воздуха на верхней мембране и риск непродувки и «трепетания» ‘. (Источник: Building Science Corporation.)

Трепетание, помимо нагрузки на мембрану, приводит к перекачиванию переносимой по воздуху влаги из внутренних помещений в кровельный узел в холодном и смешанном климате. Исторически это обычно было явлением холодного климата, но проблемы мигрируют на юг, поскольку мембраны становятся белыми, а не черными. Темные мембраны сильно нагреваются, и тепло выталкивает влагу обратно в здание. В зонах с более теплым климатом механически прикрепленные крыши из темных мембран избегали проблем с влажностью, потому что влага, которая была накачана, отбрасывалась вниз из-за огромного температурного градиента. Однако благодаря энергосбережению и светлым мембранам многие крыши больше не нагреваются настолько, чтобы из-за вибраций влага возвращалась обратно в здание. Отказы, которые были ограничены холодным климатом, теперь случаются в смешанном климате.

Воздухорегулирующие слои («воздушные барьеры») контролируют трепетание, поскольку любой попытке мембраны поднять изоляционные слои сопротивляется всасывание – если воздух изнутри не может проникнуть в кровельный узел из-за наличия нижнего контрольный слой («воздушный барьер»). Отсутствие слоя управления воздушным потоком и негерметичная палуба позволяют вытесняющему воздуху поступать в сборку крыши изнутри, и сопротивление всасыванию теряется (рис. 4).

Необходимо обеспечить соединение нижнего воздухорегулирующего слоя («воздушного барьера») кровельного узла и кровельной мембраны со стеновой системой (рис. 7 и рис. 8). Также необходимо обеспечить соединение и непрерывность водоизоляционного слоя кровельного узла с водоизоляционным слоем стенового узла.

Рис. 7. Соединение парапета со стеной . Настил крыши и верхний слой обшивки покрыты полностью приклеенной мембраной, которая соединена с мембраной стены для непрерывности воздушного и водного барьера. (Источник: Building Science Corporation.)

Рис. 8.  Соединение плоской крыши со стеной. Необходимо обеспечить соединение между нижним слоем контроля воздуха («воздушный барьер») кровельного узла и кровельной мембраной для интеграции с стеновая система. Также необходимо обеспечить соединение и непрерывность гидроизоляционного слоя кровельного узла с водоизоляционным слоем стенового узла. (Источник: Building Science Corporation. )

Модифицированный подход

Полностью приклеенный воздухоизоляционный слой («воздушный барьер») на обшивке нижнего настила можно не использовать, если стыки обшивки нижнего настила кровли герметизированы лентой или мембранными полосами, совместимыми с фанерой или Обшивка ОСБ.

Крепление конструкции

Расстояние и тип крепежа для обшивки нижней палубы должны соответствовать минимальным требованиям, установленным Страховым институтом строительства и безопасности жилья (IBHS) для программы укрепленных домов. Они описаны в IBHS Стандартный набор деталей усиленной крыши для усиленной крыши (2019).

Для обшивки верхней палубы крепления должны представлять собой стальные винты с эпоксидным покрытием, установленные с шагом 6 дюймов. Жесткая изоляция должна быть ограничена максимальной толщиной 10 дюймов и установлена ​​с использованием нескольких листов толщиной 2 дюйма со смещением стыков по горизонтали и вертикали.

Ленты и мембраны

Выбор лент и мембран для герметизации швов нижней обшивки должен осуществляться в соответствии с рекомендациями Страхового института безопасности бизнеса и дома, как описано в их руководстве «Выбор правильной ленты». Ленты для герметизации швов в жесткой изоляции должны быть на акриловой основе, и их выбор должен соответствовать рекомендациям Страхового института безопасности бизнеса и дома при выборе правильной ленты.

Успех

Обеспечение успеха

Обеспечить высокую степень воздухонепроницаемости обшивки нижнего настила кровли либо с помощью полностью приклеенного мембранного воздухорегулирующего слоя («воздушного барьера»), либо путем герметизации стыков нижнего настила кровли обшивка лентой или мембранными полосами. Ленту следует наносить валиком, чтобы обеспечить постоянное давление.

Соединения по периметру крыши важны, так как подъемная сила является самой большой.

Программа IBHS Fortified Home предлагает онлайн-обучение для кровельщиков в рамках программы Fortified Wise University.

Климат

Климат

Выберите кровельное покрытие, соответствующее максимальному расчетному давлению подъема ветра, ожидаемому для данной площадки, следуя рекомендациям программы IBHS Fortified Home. Рекомендуется полностью приклеенная кровельная мембрана.

Подход к установке, указанный на вкладке «Описание», работает во всех климатических условиях и снижает риск срыва или трепетания кровельной мембраны.

В холодном климате этот подход также решает проблему высокой внутренней влажности, которая может привести к конденсации в слоях кровельного узла.

В холодном климате при расчете конструкции необходимо учитывать снеговые нагрузки.

Ущерб от града сводится к минимуму в зонах с сильным градом за счет использования настила для поддержки кровельной мембраны.

См. вкладку «Соответствие» для получения дополнительной информации о минимальных уровнях термического сопротивления узла крыши, требуемых нормами для каждой климатической зоны.

Обучение

Правильное и неправильное изображения

Видео

Изображение для предварительного просмотра

Дата публикации

Май 2018 г.

Предоставлено

IBHS Fortified Home Website

Описание

Видео, показывающее, как герметизировать настил крыши лентой в соответствии с требованиями IBHS Fortified.

Изображение для предварительного просмотра

Дата публикации

Май 2020 г.

Автор(ы)

Guertin Mike

Организация(и)

Журнал Fine Homebuilding

Видео, включая монтаж кровли, слабые места и объяснение

6 900 где влага может попасть во время стихийного бедствия.

Изображение для предварительного просмотра

Дата публикации

Сентябрь 2008 г.

Предоставлено

FLASH Strong Homes Videos

Описание

Видео с обсуждением типов ветроустойчивых крыш и рекомендациями по выбору правильного типа крыши для вашего дома в соответствии с рекомендациями FLASH Strong Home.

Соответствие

Вкладка Соответствие содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Дома, сертифицированные по стандарту ENERGY STAR, версия 3/3.1 (ред. 09)

Дома, сертифицированные по стандарту ENERGY STAR, требуют, чтобы строители соблюдали требования к строителям национальных систем управления водными ресурсами, в которых указаны детали управления водными ресурсами для крыш, стен, фундаментов, площадки и строительные материалы.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

DOE Готовый дом с нулевым энергопотреблением (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.

Приложение 1, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 г. и соответствовать уровню установки 1 в соответствии со стандартами RESNET. Дополнительную информацию см. в руководстве 2012 или 2015 года Изоляция на уровне норм IECC — требования DOE к домам с нулевым энергопотреблением.

Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS. См. контрольный список EPA Indoor airPLUS для ознакомления с дополнительными требованиями к управлению водными ресурсами в здании и на участке.

2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

2018 IRC R301.2.1 Критерии расчета ветра. Здания должны быть построены в соответствии с положениями настоящего Кодекса о ветре с использованием предельной расчетной скорости ветра, указанной в Таблице R301.2(1), как определено на Рисунке R301.2(5)A. Если не указано иное, ветровые нагрузки, перечисленные в Таблице R301.2(2), с поправкой на высоту и экспозицию с использованием Таблицы R301.2(3), должны использоваться для определения требований к расчетным нагрузкам.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, перестройку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.
