Узел плоской кровли с парапетом: Узел примыкания кровли к парапету

Содержание

Узел примыкания кровли к парапету

Содержание

  • 1 Парапет крыши, узел примыкания кровли к парапету, устройство, высота
    • 1.1 Требования к конструкции
    • 1.2 Кирпичный парапет
    • 1.3 Обустройство примыкания
  • 2 Парапет на кровле и его примыкание
    • 2.1 Разновидности парапетов, их основные функции
    • 2.2 Узел примыкания бетонного (кирпичного) парапета на крыше
    • 2.3 Узел примыкания ограждения на мягкой кровле
  • 3 Как сделать примыкание кровли к парапету – устройство узлов на практике
    • 3.1 Строение парапета
    • 3.2 Правила обустройства парапетного узла
    • 3.3 Примыкание парапета и мягкой кровли
  • 4 Парапет плоской кровли: необходимая высота, характеристики монтажа
  • 5 Примыкание крыши к парапету
    • 5.1 Защита от атмосферных осадков
    • 5.2 О выполнении монтажа мягкой кровли здания

Парапет крыши, узел примыкания кровли к парапету, устройство, высота

Парапет крыши – стандартный атрибут плоских кровель, в том числе инверсионных, но может устанавливаться и на скатных конструкциях. Функциональное назначение парапета – обеспечение безопасности людей, находящихся на крыше. Кроме того, данный элемент может служить архитектурным украшением здания.

Требования к конструкции

Согласно СНиП, в обязательном порядке требуется установка парапета на крышах зданий, высота которых составляет более 10 метров (до карниза), а угол уклона ската доходит до 12%. В случае, если уклон крыши превышает 12% при высоте здания до карниза свыше 7 метров, необходимо устройство ограждения. В первую очередь это требование относится к плоским эксплуатируемым кровлям, на которых предполагается пребывание людей.

Парапет крыши может изготавливаться из различных материалов, в первую очередь, это:

  • монолитный железобетон,
  • кирпич,
  • бетонные блоки,
  • металл.

Металлический парапет обычно представляет собой сварную ограждающую конструкцию, которая крепится к крыше поверх кровельного покрытия.

Высота парапета крыши обычно выбирается исходя из архитектурных особенностей здания, конфигурации крыши, ее функционального назначения. По требованиям СНиП, парапет должен иметь высоту не менее 45 см. Максимальный размер конструкции – 1,2 метра.

Минимальное значение высоты парапета обусловлено необходимостью монтажа дополнительного гидроизоляционного ковра, который крепится с заходом в 25 см и более на вертикальную поверхность конструкции. Сверху парапет должен быть защищен специальным металлическим фартуком, предохраняющим от разрушительных внешних воздействий снега, дождя и ветра. Фартук для парапета может быть изготовлен из:

Нередко парапеты из бетона или кирпича сверху защищают бетонными плитами, декоративным камнем. В этом случае металлический фартук не монтируется.

У парапета плоской крыши верхняя часть может быть горизонтальной или скатной. Также возможно изготовление конструкций нестандартной формы по индивидуальному заказу. При монтаже стального фартука требуется использовать крепежные костыли, при этом меcта крепления необходимо качественно обработать строительным силиконовым герметиком. Если на парапет сверху укладываются бетонные плиты, стыки между ними требуется надежно герметизировать, как и узел примыкания кровли к парапету.

Кирпичный парапет

Ограждающая конструкция на крыше, выполненная из кирпича обычно представляет собой продолжение кирпичной стены здания, которое выполняется после монтажа перекрытий. На этапе проектирования рекомендуется определить требуемую высоту кирпичного «бортика», чтобы при кладке предусмотреть обустройство специальной канавки, которая необходима, чтобы выполнить примыкание кровли к парапету.

Канавка выполняется, если конструкция имеет высоту, превышающую 50 см. В других случаях рулонный кровельный ковер заводится на его верхнюю плоскость с последующим монтажом защитного фартука.

Обустройство примыкания

Примыкание мягкой кровли к парапету требует усиленной гидроизоляции. Рулонное кровельное покрытие монтируется с заходом на вертикальную поверхность. Обязательно выполняется усиленная гидроизоляция примыкания. Если укладывать материал без монтажа специальной опоры, в месте сопряжения плоскостей образуется полость под кровельным ковром. Это ведет к риску случайных механических повреждений настила, нарушение герметичности покрытия.

Чтобы избежать проблем, связанных с порчей кровельного покрытия в процессе очистки кровли или эксплуатации крыши, между основанием крыши и парапетом выполняется бортик под углом 45°. Для этого используется цементно-песчаный раствор, в некоторых случаях можно уложить деревянные бруски треугольного сечения, обработанные огнебиозащитным составом. Такой бортик позволяет обеспечить плотное прилегание рулонного материала по всей плоскости.

Если гидроизоляция выполнена из рубероида, его следует приклеить к основанию крыши, бортику и стенке парапета разогретой битумной мастикой. После остывания необходимо приклеить второй гидроизолирующий слой. Чтобы выполнить примыкание кровли к парапету, верхний край используемого материала заводится в подготовленную канавку, либо на верхнюю часть конструкции.

Край рулонного материала, заведенный в канавку, необходимо закрепить металлической прижимной планкой с помощью дюбелей. Планка и стык обрабатывается герметиком и окрашивается краской, устойчивой к атмосферным воздействиям. Этой же планке затем крепится верхний металлический фартук.

Если рулонный материал укладывается с заходом на конструкцию, его требуется приклеить горячим битумом, а затем закрыть парапетными плитами или металлическим фартуком.

Устройство примыкания кровли к парапету также может выполняться с использованием гидрофобных мастичных материалов, которые позволяют получить бесшовное покрытие. Данная технология позволяет надежно герметизировать примыкание.

Парапет на кровле и его примыкание

В процессе строительства домов особенное внимание обращается на кровельную конструкцию. При этом не только на ее функциональные характеристики и эстетичный внешний вид, а и на обустройство парапета для кровли. Парапет представляет собой специальное ограждение, устанавливаемое по краям крыш зданий. Его основное предназначение — безопасность рабочих, находящихся на крыше.

Разновидности парапетов, их основные функции

Именно парапет предоставляет возможность плоской крыше оказывать сопротивление ветровым нагрузкам. Если его не будет, то сильный ветер может легко сорвать покрытие кровли. Парапет, конечно же, выполняет и эстетическую функцию крыши здания. Например, скрывает неприглядный внешний вид кровель многоэтажных зданий, различных приспособлений, устанавливаемых на кровле.

Варианты парапетов

  • Обычный парапет крыши с двумя скатами.
  • Плоский парапет, который отличается ровной поверхностью, оборудован капельниками.
  • Фигурные ограждения, выполненные в виде перил.
  • Конек — конструкция с нижним креплением, которая прикрывается козырьком.
  • Парапет сложной конструкции, капельники которого загнуты под козырек, а сток воды происходит в нескольких направлениях.

Для изготовления парапетных конструкций может использоваться различный стройматериал, например, кирпич, строительные блоки, металлические элементы, монолитный железобетон.

Функции парапета

Оградительные

Парапетная конструкция делает более безопасным нахождение людей на плоской крыше. Подобные меры безопасности согласно строительным нормам относятся не только к крышам зданий, которые находятся в постоянной эксплуатации людьми, но и к неэксплуатируемым кровельным конструкциям. В крайнем случае, такие защитные ограждения необходимы для безопасного обслуживания в процессе эксплуатации, проведения ремонтных работ на крыше.

Ограждения ограничивают стихийный слив воды в результате сильных дождей и схождение большого количества снега с поверхности кровельных конструкций. Особенно это важно для высотных зданий, так как значительная масса снега, падающая с большой скоростью с крыши способна травмировать проходящих мимо людей. Бордюр задерживает основную массу снега, который под воздействием солнечного излучения начинает таять и в виде талой воды через водосток попадает в ливневую канализацию.

Эстетические

Парапеты, используемые для кровли, не только не портят внешний вид здания, они еще и могут стать прекрасным декоративным украшением кровельной конструкции. Например, если обратить внимание на старые здания, то можно рассмотреть украшенные статуями, различными узорами парадные ограждения. В современном домостроении, конечно же, на первом месте стоят функциональные задачи бордюра, но при этом ограждения, выполненные из металла или стекла имеют достаточно привлекательный и стильный внешний вид.

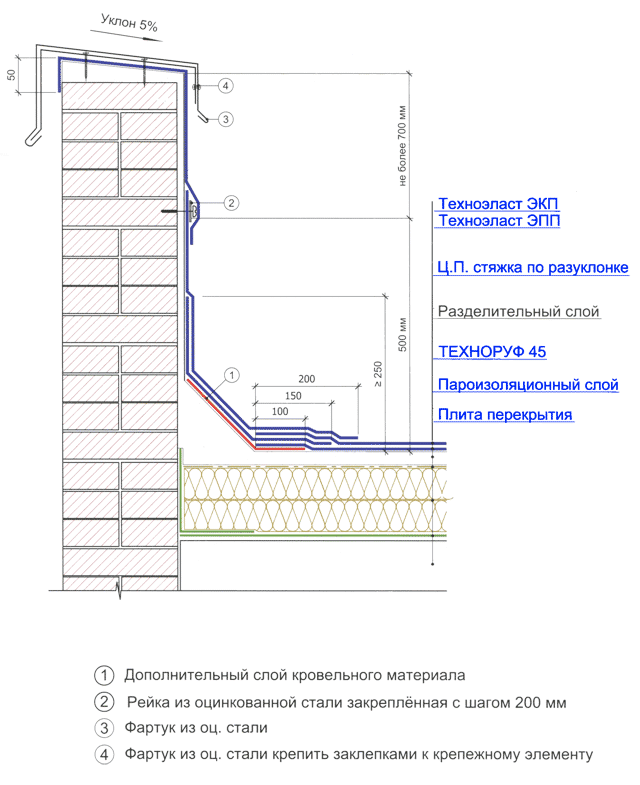

Узел примыкания бетонного (кирпичного) парапета на крыше

После монтажа перекрытия, завершения обустройства кровельного пирога выполняется бетонное или кирпичное ограждение, к которому предъявляются следующие требования:

  • При обустройстве парапетной конструкции меньше полуметра гидроизоляционный материал должен перекрывать всю его боковую поверхность. Для его фиксации используется мастика на основе битума.
  • Если оградительный бордюр больше полуметра, канавку лучше делать на расстоянии 25 см от поверхности кровельного основания. В данном случае гидроизоляционный ковер обустраивается до этой канавки, в которую заводятся края изоляции и прижимаются специальной планкой из оцинкованной стали. Узел примыкания кровли к парапету обрабатывается битумом (мастика).

Узел примыкания ограждения на мягкой кровле

Примыкание к парапетной конструкции мягкой кровли требует обустройства усиленного гидроизоляционного пирога.

  • Укладка рулонного кровельного покрытия осуществляется с заведением на вертикальную поверхность. При этом обязательно усиливается гидроизоляция узла примыкания.

Важно! Если материал класть без использования специальной опоры, то на участке сопряжения плоскостей под кровельным ковром сформируется полость. В результате присутствует риск механического повреждения мягкой кровли, нарушение ее герметичности.

Чтобы не допустить подобных проблем между парапетом и кровельным основанием под 45-градусным углом сооружается бортик.

В качестве материала используется цементный раствор, в редких случаях бруски из древесины с треугольным сечением, дополнительно обработанные огнебиозащитным средством.

  • Если в качестве гидроизоляционного материала используется рубероид, то он приклеивается к кровельному основанию, бортику, стенке ограждения разогретой мастикой, выполненной на битумной основе. После полного остывания первого слоя гидроизоляции клеится второй.

Примыкание кровли к парапету осуществляется следующим образом: верхний край изолирующего материала заводится сверху на конструкцию или в специально оборудованную канавку, и фиксируется специальной прижимной планкой из оцинкованного железа при помощи дюбелей. Места стыков заделываются герметиком, покрываются специальной краской. После к этой планке крепится верхний стальной фартук.

  • Если монтаж рулонного материала выполняется с заведением на конструкцию, он обязательно приклеивается разогретым битумом, после чего закрывается стальным фартуком или плитами ограждения.

Парапет для кровли — достаточно важный элемент кровельной конструкции, который требует особого внимания при его обустройстве, так как от его качества исполнения будет зависеть в дальнейшем степень безопасности эксплуатации кровельной конструкции, проведения ее ремонта.

Как сделать примыкание кровли к парапету – устройство узлов на практике

Многие дома, особенно многоэтажные, оснащаются специальным парапетом на крыше. Высота такого сооружения может колебаться, однако в любом случае оно будет стыковаться с кровельным покрытием. В статье ниже мы расскажем, каково устройство примыканий мягкой кровли к парапетам и какие нормы следует соблюдать во время монтажа.

Строение парапета

По конструкции парапет представляет собой невысокую стену, обустроенную по периметру крыши, которая выполняет не только защитную функцию, но и служит в качестве декоративного элемента. Парапет можно возводить как на плоских, так и на скатных крышах. Если кровля плоская, то она оказывается полностью загороженной стенкой парапета.

В случае со скатными крышами, парапет будет виден снизу, поскольку он располагается над карнизом. Монтаж парапета из оцинкованной стали или меди выполняется для того, чтобы защитить конструкцию от воздействия ветра, а также осадков. Как правило, на фартук парапета монтируют капельники, которые выполняют функцию отвода воды. Благодаря таким устройствам парапет остается защищенным от проникновения влаги.

В некоторых случаях, вместо металлических фартуков, на парапет из бетонных блоков и кирпичей укладывают бетонные плиты.

Правила обустройства парапетного узла

Чтобы можно было выполнить отделку парапета оцинкованной сталью, в нем прорезаются штробы и ниши. После этого листы металла загибают, придавая им нужный профиль, и заводят их верхние края в подготовленные желоба. Как вариант, фартук может быть сделан из черной кровельной стали, однако в таком случае его необходимо будет со всех сторон покрыть разогретой олифой. Как показывает практика, устройство примыкания кровли к парапету в специально подготовленные ниши делает процесс более удобным и быстрым. Обычно для организации парапетного узла одного листа металла недостаточно. Поскольку стенки парапета не всегда идеально ровные, для их перекрытия фартуком необходимо создавать дополнительные нахлесты. Пагубно на крепежных элементах сказываются и перепады температур, а также дождевые и снежные осадки. В результате, металлический фартук может отставать от стенки.

Используя желоба, узел примыкания кровли к парапету можно сделать максимально надежным, соблюдая такие правила:

  • Высота ниши, в которую заводят край фартука, должна составлять не менее 10 см.
  • Если в толще парапета была проделана штроба, то после монтажа фартука ее необходимо заполнить цементным раствором, чтобы предотвратить разрушение всей стенки из-за дождя.

По всей протяженности парапета через каждый метр закрепляют деревянные пробки, обработанные антисептическим составом. К этим пробкам прибивают треугольные бруски, на которые далее укладывается металлический фартук. Листы укладываются с нахлестом как минимум в 10 см по направлению к водостоку.

Примыкание плоской кровли к парапету необходимо перекрыть несколькими слоями гидроизоляции. При использовании мастики, следует предусмотреть армирование. Оптимально воспользоваться геотекстилем или материалами со стекловолокном. Изоляция укладывается с нахлестом в 15 см. Через бортик первый слой материала прижимают к вертикальной плоскости, промазывая его мастикой или эмульсией. Как только первый слой мастики остынет, настилают еще один слой изоляции. В конце получившийся пирог крепится на крыше с помощью фартука.

Примыкание парапета и мягкой кровли

Если для перекрытия крыши используется мягкое рулонное покрытие, то примыкание кровли к парапету должно быть гидроизолировано особенно сильно. С этой целью кровельный материал во время укладки заводят на вертикальную стену. При этом в месте стыковки плоскостей предусматривают специальный опорный элемент.

Стоит отметить, что если такой бортик не предусмотреть, в точке примыкания мягкой кровли к парапету образуются пустоты, которые сделают покрытие уязвимым для механического воздействия. В таком месте велика вероятность повреждения и разгерметизации кровельного покрытия.

Приведем несколько правил обустройства примыкания рулонной кровли к парапету:

  • Предотвратить повреждение мягкого кровельного покрытия можно, если в месте стыковки уложить опорный бортик в виде треугольника с двумя углами по 45º. Сделать его можно из цементно-песчаной смеси, либо уложить деревянный брус, пропитанный антисептиком и антипиреном. Таким образом, будет достигнуто плотное прилегание рулонного материала ко всей поверхности опоры и парапета.
  • В тех случаях, когда в качестве гидроизоляции используется рубероид, его необходимо приклеить не только ко всей плоскости крыши, но и к стене парапета включительно с опорным бортиком. Для этого используется разогретая битумная мастика. Когда первый слой гидроизоляции остынет, аналогичным образом необходимо будет уложить еще один слой рубероида. В процессе строительства стенки парапета, с внутренней стороны в нем обустраивают специальный желоб. Во время обустройства примыкания край мягкого кровельного покрытия с внешней стороны заводят в этот желоб и закрепляют. Как вариант, рулонный материал можно завести на верхнюю плоскость стены парапета.
  • При условии, что в бортике сделана штроба, рулонное покрытие, которое заходит в нее, необходимо закрепить на стене при помощи металлической планки и дюбелей. При этом все стыки и отверстия необходимо тщательно загерметизировать. После этого участок покрывают слоем краски, которая защитит место примыкания от дождя. На последнем этапе парапет перекрывается фартуком из металла, который можно зафиксировать на планке.
  • Если рубероид будет покрывать не только стену, но и верхнюю плоскость парапета, то в первую очередь его необходимо приклеить с помощью расплавленного битума, а после этого накрыть бетонными плитами или металлическим фартуком.

Современные технологии позволяют обустраивать стыки между кровлей и парапетом с помощью особых гидрофобных мастичных составов. В результате получается абсолютно герметичное бесшовное покрытие.

Парапет плоской кровли: необходимая высота, характеристики монтажа

Конструктивно все крыши делят на скатные и плоские, а среди последних – разделяют эксплуатируемые и, соответственно, неэксплуатируемые.

Парапет плоской кровли – для чего он нужен

Под понятием «парапет», как правило, понимают либо небольшую стену ограждения по периметру крыши, призванную защищать ее от негативных воздействий извне, или так называемый фартук из металлического профиля. Парапет на плоской кровле, к примеру, нередко исполняют в форме кирпичной кладки.

Обычный вариант ограждения в виде стенки без дополнительной установки металлопрофиля имеет серьезные недостатки. Правда, она прекрасно предохраняет покрытие от ветра, но защита узла от воздействия атмосферных осадков оставляет желать лучшего, поскольку вода неминуемо, независимо от того, какой будет высота парапета плоской кровли, станет заполнять стык между ним и крышей. Поэтому правильнее будет под парапетом понимать стену ограждения вместе с размещенным поверх нее защитным фартуком.

Устройство парапета как таковое особой сложности не представляет, однако, требует точности исполнения и правильного выбора материала. К примеру, при использовании для фартука низкокачественного металла, который практически не в состоянии противостоять коррозии, то через достаточно короткий промежуток времени ограждение потеряет свои защитные качества. Далее, весьма существенным фактором считается размер изделия. Неправильно выбранная высота конструкции, которая зависит от таких параметров, как требования техники безопасности, противопожарные требования и т. д. или недостаточно плотное прилегание фартука могут стать причиной механических разрушений как самого ограждения, так и крыши.

Высота парапета на крыше в зависимости от ее вида

Величину ограждающего бордюра устанавливают в соответствии с требованиями СниП. Для эксплуатируемой кровли высота сооружения должна равняться, по крайней мере, 1,2 м.

Однако, согласитесь, что оказаться окруженным стеной такой высоты не так уж и приятно, поэтому задачу решают комплексно: устанавливают бордюр оптимальной высоты и устраивают на нем ограждение, в котором максимальное расстояние между горизонтальными элементами составляет 30 см, а вертикальными – 1 м. При высоте здания меньше 10 м неэксплуатируемая плоская крыша – без парапета. Для более высоких сооружений – устройство ограждающего бордюра обязательно.

Если высота защитной конструкции свыше 45 см, ее обязательно оснащают защитным фартуком, который одновременно служит для водоотвода. Фартук обычно крепят, используя прижимную планку из металла при помощи саморезов. Все стыки должны быть тщательно загерметизированы.

Металлический фартук укладывают либо путем «наслоения» полотна, либо через фальцовку. Очевидно, что монтаж внахлест обходится дешевле, фальцевание обеспечивает значительно более высокую гидроизоляцию.

Встречаются конструкции, для которых обычный фартук не подходит, к примеру, при наличии закруглений или сложной геометрической формы. В этих случаях используют нестандартные решения – единое полотно фартука или радиальную конструкцию.

Устройство узлов примыкания

Примыкание рулонной кровли к парапету должно быть выполнено с усилением гидроизоляции, поэтому материал монтируется с заходом на плоскость ограждения по вертикали. Чтобы избежать образования полости под уложенным на крышу покрытием в местах сопряжения, из-за чего под воздействием механических нагрузок обычно возникают повреждения кровельного ковра и, соответственно, нарушается герметичность, в проблемных местах с уклоном 45° укладывают небольшой вспомогательный бортик. Его выполняют либо раствором из цемента и песка, либо в определенных случаях деревянных брусков с треугольным сечением. Бруски обязательно должны быть предварительно обработаны огнебиозащитными составами.

Для приклеивания гидроизоляции из рубероида используют горячую мастику из битума. Уложив материал на основание, бортик и вертикальную стенку бордюра ограждения, дожидаются остывания битума и приклеивают следующий слой гидроизоляции. Примыкание выполняют двумя способами.

На стене бордюра подготавливают канавку, куда заводят верхнюю кромку рулонного материала. После чего край рулонного материала закрепляют там при помощи прижимной планки из металла, используя дюбели. Саму планку и стыковочный шов герметизируют соответствующим материалом и окрашивают краской. Краска должна быть устойчивой к воздействиям атмосферы. К этой же планке в последующем крепят верхний фартук из металла.

Согласно второму варианту, этот край заводят на верхнюю часть ограждения. Для его приклеивания используют горячий битум. Затем эти участки закрывают бетонными плитами или фартуком из металла.

Для устройства данного узла примыкания в настоящее время используют современные гидрофобные мастичные материалы. Бесшовное покрытие, которое получается в результате, обеспечивает его надежную герметизацию.

Примыкание крыши к парапету

Примыкание кровли к парапету должно выполняться качественно в виде фронтального и бокового соединения их.

Пример примыкания кровли к парапету является зоной повышенного риска на предмет протечек и часто является причиной проникновения воды в подкровельное пространство.

В парапете по всей длине устраиваются ниши и штробы, в которых устанавливаются специальные фартуки (оцинкованные кровельные листы) с крепежом их к парапету. Работы выполняются с установкой фартуков из черной кровельной стали, при условии их двусторонней обработки (двукратного окрашивания) горячей олифой. Один оцинкованный или черный кровельный лист не обеспечивает плотного примыкания и может отойти от парапета из-за возможной неровности его вертикальной части, а также влияния различных погодных явлений (воздействие солнца, ветра, атмосферных осадков и температурных изменений), поэтому необходимо выполнить устройство ниш и штроб. Верхняя часть оцинкованного или черного листа монтируется в штробу или нишу.

Защита от атмосферных осадков

Факторы, влияющие на кровлю.

Кровля должна защищать здание от атмосферных осадков. Неплотности узла должны закрываться сверху кровельным материалом. Для защиты же от снега верхнюю часть оцинкованного или черного кровельного листа при установке в нишу делают высотой не менее 100 мм, а при установке в штробу заделывают ее песчано-цементным раствором. Это предохранит узел, не будет задувания снега в штробу.

Фартук крепится к деревянным антисептированным пробкам, установленным с шагом в 1 м во время ограждающей конструкции. Перед установкой фартука к пробкам крепятся деревянные бруски треугольного сечения для более плотного прижатия кромки фартука. Элементы фартуков монтируются внахлест не менее 10 см в направлении стока атмосферных осадков. Выполнение стыков фартука в виде лежачего фальца сделает узел надежнее. Для надежности фартук также закрепляют вторым треугольным бруском. После чего штробу заштукатуривают, и она служит до замены фартука во время проведения ремонтных работ. Узел защищают путем установки на парапет «крыши» из кровельной жести с оборудованными капельниками.

О выполнении монтажа мягкой кровли здания

Схема примыкания кровли к парапету с прижимным профилем: 1 – легкий бетон, 2 – пароизоляция, 3 – теплоизоляция, 4 – ЭПДМ мембрана, 5 – герметик, 6 – стальной винт и клей, 7 – прижимной профиль.

В случае монтажа мягкой кровли здания работы выполняются в соответствии с тем, как изложено ниже. Кровельный ковер заводится на сам парапет либо вставляется краем в оставленный желобок на его стенке. В месте примыкания мягкой кровли к нему делается усиленная гидроизоляция. Для чего устраивается бортик между парапетом и кровлей под углом в 45 градусов из цементно-песчаного раствора. Это делается для лучшего и удобного приклеивания гидроизоляционных рулонных материалов. При использовании обычного рубероида, его приклеивают к крыше и стенке горячей битумной мастикой. Далее (после остывания первого слоя) наносится второй слой гидроизоляции. При этом верхний край материала заводится в канавку в кирпичной кладке и закрепляется там прижимной металлической планкой, к которой крепится и верхний фартук из металла. Прижимная планка прибивается к кирпичной стене дюбелями, затем обрабатывается герметиком и красится краской, устойчивой к атмосферным осадкам. Узел примыкания защищен.

В случае низкого парапета рубероид заводится на верхнюю его часть и приклеивается горячим битумом, после этого закрывается металлическим фартуком или кровельными материалами. Руководствуясь современными технологиями, вышеизложенные работы выполняют с усиленной гидроизоляцией и применяют мастики, которые не требуют использования рулонных материалов. Мастика выполняет функции кровельного материала. В результате ее нанесения образуется гладкое и бесшовное покрытие, активно противостоящее атмосферным осадкам. Узел примыкания должен быть надежным!

Для выполнения вышеуказанных работ потребуются следующее оборудование и инструменты:

  • перфоратор для устройства штроб,
  • бетономешалка для изготовления строительного раствора,
  • термопечь для нагрева олифы,
  • ножницы кровельные,
  • молоток,
  • кисть для покраски,
  • мастерок строительный,
  • ножовка по металлу и ножовка по дереву.

Россия, г. Москва, переулок Ермолаевский, дом 18, тел 8(499) 682 72 64.

Теги: #Узел примыкания кровли к парапету

Примыкание кровли к парапету. Типовые узлы кровли и особенности их устройства Примыкание кровли из профлиста к парапету

Кровельные материалы как и все остальное на свете – не вечны. Заводы изготовители дают гарантии на эксплуатацию тех или иных кровельных материалов, только при условии их правильного устройства. Так, чтобы избежать вздутий рулонной кровли необходимо провести грамотное устройство примыканий со стеной, фартуком, трубой, парапетом и т.д.

Содержание

  • 1 Размеры ограждения
  • 2 Высота парапета из кирпича
  • 3 Назначение конструкции
  • 4 Из чего делают узел парапета
  • 5 Эксплуатируемые крыши, особенности их устройства
  • 6 Что собой представляет типовой парапет?
  • 7 Узлы кровли (JPG)
  • 8 Обустройство примыкания
  • 9 Что представляет собой парапет на крыше плоской кровли и какова его высота по СНиП
  • 10 Прилегание кровли к ограждению
    • 10. 1 Примыкание крыши к парапету из кирпича
  • 11 Зачем плоской кровле такое ограждение?
  • 12 Узел примыкания бетонного (кирпичного) парапета на крыше

Размеры ограждения

Парапет на плоской кровле является обязательным элементов конструкции, без которого эксплуатация сооружения не допускается. Высота и размеры ограждения строго регламентируются строительными нормами, такие жесткие ограничения объясняются требованиями безопасности. Для разных типов крыш приняты следующие правила:

Узел парапета плоской кровли – скачать чертежи и примыкания Парапет кровли: минимальная высота и устройство узла примыкания парапета к плоской крыше по СНиП Высота парапета на плоской кровле и его устройство — видео инструкция и фото Парапет кровли: минимальная высота и устройство узла примыкания парапета к плоской крыше по СНиП Высота парапета на плоской кровле – какая должна быть СНИП

Обратите внимание! Эксплуатируемые кровли чаще всего используются в коммерческих строениях для организации смотровых площадок, летних кафе и зон отдыха. Устройство парапета, высота которого превышает 1,2 м, портит обзор, внешний вид. Чтобы обезопасить людей от падения, не ухудшая внешний вид сооружения, застройщики выходят следующим образом: сооружается монолитный бордюр высотой 0,3-0,5 м, поверх которого монтируются металлические заграждения с горизонтальными перекладинами.

Высота парапета из кирпича

Правила устройства кирпичной конструкции определенны и прописаны СНиП.

Высота парапета на плоской кровле может быть разной. Ссылаясь на строительные нормы и правила, выходит, что для домов, расстояние до карниза которых превышает 10 метров относительно ее, существуют такие критерии:

  • На зданиях, где кровли используются — 1,2 м.
  • Не меньше 0,6 м на сооружениях, крыши которых не эксплуатируются. Вместо него возможно использование ограждения из металла.

Минимальная высота кладки — 0,45 м, максимальная — 1,2 м. Минимальное значение обосновывается необходимостью краям гидроизоляции заходить в вертикаль по меньшей мере на 25 см. Поверх кладки кладется металлический фартук или бетонная парапетная плита, что увеличивает высоту. Также на невысокий парапет устанавливается металлическое ограждение.

Назначение конструкции

Установка парапета возможна на любой кровле независимо от ее размеров, степени наклона, формы и материала изготовления. Основные функции изделия:

  • Защита людей, которые гуляют по крыше, выполняют там строительные работы или ремонт, от падения на землю.
  • Удержание сползающих под своим весом снеговых масс, их единовременного обрушения, способного нанести вред жизни и здоровью прохожих, а также имуществу.
  • Визуальная маскировка трубопроводов, воздуховодов, охлаждающего оборудования и иных предметов, которые ухудшают внешний вид строения.
  • Дополнительное сопротивление сильной ветровой нагрузке, что особенно важно в регионах с суровым климатом.
  • Улучшение гидроизоляционных свойств кровельной конструкции, защита стыков от протекания.
  • Возможность создания безопасной и красивой смотровой площадки, если крыша имеет плоскую конструкцию с нулевым углом наклона.

Узел примыкания парапета к кровле Узел парапета плоской кровли – скачать чертежи и примыкания Высота парапета на плоской кровле и его устройство — видео инструкция и фото Узел примыкания парапета к кровле Парапет кровли: варианты установки, материалы, инструкции

Грамотно установленный парапет на кровле позволит защитить конструкцию от осадков, ураганного ветра и иных внешних воздействий, а также станет декоративным украшением самого здания.

Если парапет является частью стены, то на него крепят даже газовые трубы

Из чего делают узел парапета

Для того чтобы соорудить парапетный узел применяются такие материалы:

  • кирпич;
  • блоки из пенобетона;
  • монолитные железобетонные плиты;
  • металл.

Если говорить о парапете из металла, то имеется в виду сварная конструкция, закрепленная над финишным кровельным покрытием.

Согласно СНиП высота парапета может колебаться в пределах 45-120 см, результирующее значение будет зависеть от конфигурации крыши.

Поскольку на парапете должен быть уложен дополнительный кровельный ковер, заходящий на вертикальную плоскость на 25 и более сантиметров, предусмотрена минимальная высота ограждения кровли общественных зданий . Для защиты ограждения от воздействия осадков и ветра поверх него укладывают металлический парапетный фартук.

Эксплуатируемые крыши, особенности их устройства

Эксплуатируемые крыши – это плоские покрытия (уклон 1 – 5°), предназначенные для размещения спортивных площадок, садов, кафе и др. На таких крышах устраивают полы из бетонных плит, уложенных по слою щебня. Эксплуатируемые крыши могут быть чердачными и бесчердачными. Чердак таких крыш используется для размещения инженерного оборудования и наблюдения за состоянием покрытия. Безопасная эксплуатация их обеспечивается ограждением.

Для основного и дополнительного слоев водоизоляционного ковра следует принимать рулонные битумно-полимерные, битумные с армирующей синтетической основой, эластомерные пленочные материалы. Верхний слой эксплуатируемых кровель следует выполнять из негорючих материалов.

Запрещается применение в эксплуатируемых кровлях и кровлях с озеленением минераловатного утеплителя, в том числе из жестких минераловатных плит.

При устройстве кровель с озеленением обязательно должны быть предусмотрены:

  • дренирующий слой по верху водоизоляционного ковра;

  • водоудерживающий слой;

  • слой с пропиткой против прорастания корней растений;

  • грунтовый слой.

Эксплуатируемая под пешеходные нагрузки кровля с плиточным полом со стяжкой по утеплителю

Зеленая кровля по грунтовому слою по жесткому плитному утеплителю

Что собой представляет типовой парапет?

Итак, давайте начнем с того, что именно называют парапетом на крыше, и каким тот должен быть. По сути, это невысокое ограждение по периметру, которое обустраивают не только на кровлях, но и на террасах, балконах, мостах и даже набережных. Парапет по праву причисляют к архитектурным элементам зданий, ведь его всегда видно, даже издалека.

Дождевая и талая вода часто попадает не только на карнизы, но и на аттики и стены, которые постепенно наполняются влагой. Через какое-то время поверхность начинает осыпаться, а кладка – разрушаться. Вот как раз с целью защитить стены и устанавливают парапеты.

Сами профили нередко используются в качестве громоотводов. Для этого их заземляют, сами профили выбирают из довольно толстого металла с фальцевым или клеммовым соединением, высокотемпературной пайкой, сваркой или резьбовыми соединением. Но в России официального разрешения на использование металлического парапета в качестве громоотвода пока нет, как и во многих других странах.

Высота парапета на плоской кровле: как сделать правильно (+ СНИП) Парапет на крыше: назначение и монтаж своими руками Парапет на крыше: назначение и монтаж своими руками СО 002-02495342-2005 Кровли зданий и сооружений. Проектирование и строительство – скачать бесплатно Примыкание кровли к парапету узел

Что такое, по сути, молниеотвод? Это металлическая деталь, которая перехватывает на себя разряд молнии не позволяет сооружению контактировать с высокотемпературным каналом. И любой молниеотвод должен включать в себя три главных элемента: приемник молнии, токоотвод и заземление.

Согласно российскому законодательству,молниеотвод может быть из стали, алюминия или меди с толщиной 50, 70 и 35 мм2 соответственно, и минимальной толщиной не менее 0,5 мм.

При этом для молнии не служат препятствием ни слой пластика до 1 мм, ни слой антикоррозионной краски и даже асфальтового покрытия до 0,5 мм. В принципе, металлический парапет отвечает этим требованиям, если под ним нет горючей строительной конструкции. Но нередко его делают из других материалов тоже:

Узлы кровли (JPG)

#1

спс

#2

Спасибо. Есть места где изменить, в т.ч. материалы и размеры, подправить мелкие ошибки, поэтому: 1. Для пользователей не был бы лишним файл (файлы) в DWG 2. А что, по нормам пожаробезопасности для низкого парапета высотой от примыкающей кровли менее 600 мм уже не требуется устраивать металическое ограждение? 3. Костыли (см. файл ) непонятно на что укладываются, конечно они должны закреплять два продольных края оцинкованного листа. Костыли закрепляются саморезами 4.2×25 к кирпичам что ли? Без самоанкерных винтов на глубину в зависимости качества кирпича или т.п. — они будут отрываться вместе с листом. Сильный порывистый ветер переменного направления сбрасывает плохозакреплённые покрытия. И для этого торнадо не надо.

#3

Спасибо!

#4

1. Найду файл -выкину сюда. 2. Здесь узел парапета-не стал накладывать сюда ограждение (высотой от покрытия 1200мм). На тот момент как помню надо было быстро согласовать узел окрытия 3. По материалам-все материалы хорошие и проверенные практикой. Готов поспорить с тем, кто будет утвержать что Изопласт круче Унифлекса 4. Ну и АЦЛ (ЦСП) закреплялось точно не ))) тоже условно не показал.

#5

> Мегамейд (17-05-2012 17:47). Не могу определить какая необходимость в укладке АЦЛ 15 мм (ЦСП) по выравнивающему слою-стяжке (ЦПР). Да и сплошной-то слой-стяжка для чего, если только костыли (шаг мах 500 мм) выставить на растворе по маякам, а затем после твердения закрепить костыли к кладке. Оцинкованный профиль — покрытие парапета проще крепить к каждому костылю двумя саморезами с упругой подкладкой на головке. Костыль не может быть толщиной сечения 1 мм, вероятно как минимум полоса 2…2,5 мм. Должна быть жёсткость его сечения. Так СП рекомендуется костыль сечением 4х40 мм Что не приведено в чертеже, — то в примечании пишут: «Ограждение по парапету см. лист…», или «Крепление … условно не показано. Производить …», или «Аэратор кровельный. Крепление и указания по заделке примыкания кровельного ковра см. …», и т.п. Покажите высоту кладки стенок для вытяжной части канализационного стояка. Что может быть проще его утеплить полуцилиндрами и защитить оцинкованной трубой из кровельной тонколистовой стали. Что это «перфорация при устройстве кирпичной стенки» и что это даёт? А её армировать то сеткой через 4 ряда кладки зачем? Типовое решение примыкания кровельного ковра к разным трубам с утеплением над кровлей – это устройство зонта из кровельной стали (см. Прил. Ж, СП ) По типовым решениям пароизоляцию заводят на стенки даже выше верха наклонного бортика. Покажите уклон покрытия парапета в узлах (сечении). Где гравийная защита рулонной кровли? О применении материала-утеплителя или чего-то другого можно спорить сколько угодно, но если есть альтернатива, кот. определяет также цена поставки, или предпроектное согласование заказчика, — то и будет. У Вас в чертежах (см. ) и даже здесь в слове «покрытие» пропадает буква «п». Что бы это значило?

#6

Спасибо!

#7

Спасибо за материал =)

#8

Опечатка на разрезе тип 1 2000 мм а так чертеж очень детальный спасибо!

Обустройство примыкания

Примыкание мягкой кровли к парапету требует усиленной гидроизоляции. Рулонное кровельное покрытие монтируется с заходом на вертикальную поверхность. Обязательно выполняется усиленная гидроизоляция примыкания. Если укладывать материал без монтажа специальной опоры, в месте сопряжения плоскостей образуется полость под кровельным ковром. Это ведет к риску случайных механических повреждений настила, нарушение герметичности покрытия .

Чтобы избежать проблем, связанных с порчей кровельного покрытия в процессе очистки кровли или эксплуатации крыши, между основанием крыши и парапетом выполняется бортик под углом 45°. Для этого используется цементно-песчаный раствор, в некоторых случаях можно уложить деревянные бруски треугольного сечения, обработанные огнебиозащитным составом. Такой бортик позволяет обеспечить плотное прилегание рулонного материала по всей плоскости.

Если гидроизоляция выполнена из рубероида, его следует приклеить к основанию крыши, бортику и стенке парапета разогретой битумной мастикой. После остывания необходимо приклеить второй гидроизолирующий слой. Чтобы выполнить примыкание кровли к парапету, верхний край используемого материала заводится в подготовленную канавку, либо на верхнюю часть конструкции.

Край рулонного материала, заведенный в канавку, необходимо закрепить металлической прижимной планкой с помощью дюбелей. Планка и стык обрабатывается герметиком и окрашивается краской, устойчивой к атмосферным воздействиям. Этой же планке затем крепится верхний металлический фартук.

Если рулонный материал укладывается с заходом на конструкцию, его требуется приклеить горячим битумом, а затем закрыть парапетными плитами или металлическим фартуком.

Устройство примыкания кровли к парапету также может выполняться с использованием гидрофобных мастичных материалов, которые позволяют получить бесшовное покрытие. Данная технология позволяет надежно герметизировать примыкание.

Что представляет собой парапет на крыше плоской кровли и какова его высота по СНиП

Одно из важнейших условий для достойной жизни человека – это гарантия безопасности в рабочей зоне, на улице и в помещении.

Сотрудники строительных фирм, ремонтные рабочие, находящиеся на плоской кровле не могут чувствовать там себя в полной безопасности.

Парапеты играют огромную роль, они активно используются в различных строительных процессах, тем самым защищая здания, территории, обеспечивая их максимальную безопасность и целостность.

Затем чтобы оградить по периметру крышу отдельно взятого здания, обустраивают парапет.

Прилегание кровли к ограждению

Самым «слабым» местом считается участок где крыша соединяется с парапетом.

На этом отрезке чаще всего случаются повреждения пирога в результате и происходят протечки, которые приводят к гниению плоской кровли.

В данном случае не обойтись без ремонта парапета, а возможно и без его демонтажа.

Чтобы избежать возникновения непредвиденных ситуаций, необходимо при выполнении монтажа узла примыкания строго соблюдать технологию.

Примыкание крыши к парапету из кирпича

Как было уже сказано выше, из кирпича нужно сооружать конструкцию после монтажа перекрытий и дальнейшего покрытия всех слоев кровли.

Здесь нужно придерживаться следующих правил:

  • При высоте ограждающей конструкции менее 50 см, гидроизоляционный слой нужно заводить на всю боковую поверхность парапета и зафиксировать его посредством битумной мастики.
  • При высоте ограды выше 50 см, канавку лучше всего выполнять на высоте 25 см от имеющегося уровня кровли. В этом случае гидроизоляция должна доходить до высоты канавки, а края изоляционного материала нужно заводить в это углубление и прижать его планкой из металла. Места где имеются стыки необходимо промазать битумом.

Если узел примыкания кровли к парапету будет выполнен с соблюдением всех правил, то кровлю можно будет эксплуатировать без ремонта на протяжении длительного промежутка времени.

Прилегание кровли к ограждению

Зачем плоской кровле такое ограждение?

Дело в том, что чем выше здание, тем больше сила ветра на него действует. Иногда порывы достигают такой силы, что без труда срывают крепко приклеенные кровельные покрытия, а потому их обязательно нужно защищать. Причем само ограждение должно быть непрерывным по всей своей длине.

А зимой парапет защищает кровлю от образования ледяных наростов и лавинного схождения снега с поверхности крыши. В итоге снежный покров не скатывается, а по весне тает и попадает в водосток, откуда – в ливневую канализацию.

Кирпичный парапет: требования Что представляет собой парапет на крыше плоской кровли и какова его высота по СНиП 2.2. Устройство кровли. Устройство водоизоляционного ковра Парапет кровли – ограждение крыши и узлы примыкания «ТехноНИКОЛЬ», что это такое, парапетные решетки на плоской кровле — СлавПромСтрой Парапет кровли: варианты установки, материалы, инструкции

Кроме того, парапет маскирует на крышах многоэтажных домов блоки кондиционеров, различное оборудование и часто неприглядный вид самого кровельного покрытия.

Узел примыкания бетонного (кирпичного) парапета на крыше

После монтажа перекрытия, завершения обустройства кровельного пирога выполняется бетонное или кирпичное ограждение, к которому предъявляются следующие требования:

  • При обустройстве парапетной конструкции меньше полуметра гидроизоляционный материал должен перекрывать всю его боковую поверхность. Для его фиксации используется мастика на основе битума.
  • Если оградительный бордюр больше полуметра, канавку лучше делать на расстоянии 25 см от поверхности кровельного основания. В данном случае гидроизоляционный ковер обустраивается до этой канавки, в которую заводятся края изоляции и прижимаются специальной планкой из оцинкованной стали. Узел примыкания кровли к парапету обрабатывается битумом (мастика).

Руководство по кровле с парапетными стенами (типы внешнего дизайна + детали конструкции)

Если вы ищете краткое определение парапета, перейдите к первому разделу.

В противном случае выберите меню содержания ниже, чтобы перейти к разделу крыши с парапетом, который вас больше всего интересует.

Содержание

  • Что такое парапет?
    • История парапетов
  • Типы стен парапетов
    • По стилю оформления
      • Embattled
      • Plain
      • Perforated
      • Paneled
    • By Shape
      • Flat
      • Sloped
      • Stepped
      • Curved
  • Common Uses of Parapet Walls
    • Aesthetic Value
    • Privacy
    • Safety
    • Защита от непогоды и управление водными ресурсами
      • Не допускайте попадания вещей на крышу
        • Мусор
        • Проливные дожди и проникновение воды
      • Разрушение ветров
      • Пожарная защита
  • Парапетная стена Строительство
    • Детали дизайна
      • склона выживания
      • Высота
      • Или они изготовлены из
        • высота
        • . Кирпич)
        • Сталь и металл
    • Особенности и материалы
      • Кожух
      • Капельница
      • Резиновая мембрана
        • Полностью приклеенные резиновые мембраны
      • Брезент
      • Водостоки
    • Вам нужен кровельщик?

Что такое парапет?

Парапеты сильно изменились с тех пор, как они изначально конструировались для использования в дизайне замков.

Парапеты, часто называемые парапетными стенами, представляют собой приподнятые барьеры на краю крыши. Парапетные стены часто являются продолжением основной стены строения и действуют как баррикада или перила на крыше. Многие парапеты имеют встроенные дренажные системы, называемые шпигатами, что делает их важными для проектирования и строительства плоских крыш.

Поскольку в Массачусетсе много плоских крыш, любая бостонская кровельная компания должна иметь глубокие знания о парапетах. Различные типы, использование и строительные материалы важны! Ключевым фактором в таком городе, как Бостон, Массачусетс, является дренаж. Поскольку в Новой Англии круглый год выпадает так много осадков, правильная установка плоской крыши важна как никогда.

Эти кровельные стены существовали задолго до современной практики замены крыш, поэтому важно сначала понять их историческое значение.

История парапетов

Одно из самых ранних известных упоминаний парапетов принадлежит Моисею в 5-й части Торы, где он говорит: «Когда будешь строить новый дом, сделай парапет вокруг своей крыши, чтобы не занести вина за кровопролитие в доме твоем, если кто-нибудь упадет с крыши (Второзаконие 22:8 NIV)».

Их важность для безопасности домовладельцев будет обсуждаться далее в этой статье, но помимо защиты жильцов от падения с крыши, парапетные стены исторически важны для защиты жителей от внешних злоумышленников.

Многие древние замки и военные форты, даже такие недавние, как Аламо в Техасе, имели оборонительные парапеты, известные как зубчатые стены, построенные на крыше, чтобы обеспечить укрытие войскам, защищающим сооружение.

Типы парапетных стен

Парапетные стены можно разделить на две категории; стиль дизайна и оперативная форма.

По стилю дизайна

Дизайн этих стен часто имеет мало общего с их функциональностью. Различные конструкции могут сделать внешний вид всего здания совершенно другим.

Укрепленный

Парапеты с выступами, которые некоторые считают оригинальным стилем парапетной стены, относятся к типу, который мы упоминали в нашем историческом анализе выше.

Бортовые парапеты изначально использовались для военной обороны зданий, замков, а иногда даже целых городов и стран. Китайская «Великая стена» имеет крепкие парапеты, встроенные сбоку.

Промежутки между приподнятыми частями огражденных парапетов называются зубцами. С военной точки зрения, вся стена служила укрытием для лучников, а жердочка давала им место для безопасного выпуска стрел.

Вы больше не увидите возводимых парапетных стен, но они, без сомнения, придают старым зданиям очень красивый, исторический вид.

Однотонная

В то время как армированный вид был наиболее популярен в древние времена, простые парапетные стены — это то, что вы обычно видите в современном строительстве. Как следует из названия, этот стиль довольно скучен с архитектурной точки зрения, но не позволяйте простому названию заставить вас недооценивать его ценность!

Простые конструкции могут быть изготовлены из различных материалов, но обычно они изготавливаются из бетона. В отличие от армейских стилей, обычная парапетная стена не имеет зазоров, поэтому многие дизайнеры предпочитают их, когда основной целью является уединение на крыше.

Перфорированные

Перфорированные парапеты служат тем же целям, что и простые конструкции, но придают линии крыши повышенную эстетическую ценность. Перфорированная парапетная стена может быть с зазорами по всей стене или без них.

Перфорация означает, что сами стены имеют элементы дизайна, встроенные непосредственно в наружную часть. Это дает владельцу здания возможность повысить привлекательность строения. Некоторые примеры включают арки, круги и различные религиозные символы 9.0003

Обшитые панелями

Обшитые панелями парапетные стены, иногда называемые «двойными стенами», аналогичны перфорированным стилям в том, что они имеют базовый «простой» дизайн с косметическими дополнениями к внешнему виду, чтобы внешний вид выглядел иначе. Они отличаются тем, что панельные стили гораздо более просты, чем перфорированные стены, состоящие просто из дополнительных стеновых панелей, чтобы придать стене большую глубину.

По форме

Перечисленные выше типы хороши для описания общего характера конструкции стены, но не учитывают фактическую форму стены крыши. Форма важна, потому что она влияет на работу парапета.

Плоский

Плоские стены парапета являются наиболее часто используемой формой и обычно встречаются на плоских поверхностях крыши. Это то, что большинство людей представляют себе, когда рассматривают стену, сидящую на плоской крыше.

Наклонный

Наклонные парапеты располагаются по краям наклонных крыш, например двускатных. Наклонные стены следуют наклону самой крыши, придавая архитектурную глубину дому или зданию.

Ступенчатый

Стены со ступенчатым парапетом можно найти как на плоских, так и на скатных крышах.

На скатной крыше они похожи на наклонные парапеты в том смысле, что точно повторяют наклон крыши. Основное различие между этими двумя типами заключается в том, что ступенчатые парапеты имеют «ступени», а не прямолинейную конструкцию склона.

При использовании на плоской крыше основание парапета остается плоским, но стена наращивается ступенчато до вершины наверху. Этот план может придать зданию грандиозный вид, поэтому вы увидите их на старых церквях и правительственных зданиях.

Изогнутый

Подобно ступенчатым стилям, изогнутые формы парапетов имеют кривую вместо ступеней. Они следуют наклону скатной крыши (или линии крыши плоской кровли), но имеют круглую изогнутую форму, а не прямую линию.

Обычное использование парапетных стен

Теперь, когда мы рассмотрели, что такое парапеты, как они выглядят, а также их формы, мы можем перейти к их назначению. В чем смысл парапетной стены крыши?

Эстетическая ценность

Плоские парапеты на крыше современного дома могут значительно улучшить внешний вид дома.

Красиво собранный парапет на крыше может кардинально изменить внешний вид здания. Одной из наиболее распространенных причин, по которой перфорированные и панельные стили используются вместо простых стилей, является улучшение внешнего вида здания.

Конфиденциальность

Никто не любит любопытных соседей, а если вы живете в городе, соседи могут жить довольно близко от вашего дома. Некоторым людям это кажется вторжением в частную жизнь, а растения на крыше могут закрывать только часть поля зрения вашего соседа. Для большего покрытия вам понадобится высокий парапет стены крыши.

Внешняя стена парапета вдоль крыши может превратить ваше пространство на крыше из чего-то совершенно открытого в более уединенное убежище. Если у вас есть патио на крыше, где вы проводите много свободного времени, конфиденциальность имеет решающее значение.

Эти кровельные ограждения не только скрывают вашу деятельность, но и могут скрывать неприглядные объекты, такие как кондиционеры и сервисные люки, чтобы придать всему дому или коммерческому помещению более аккуратный вид.

Безопасность

Как обсуждалось ранее, изначально парапетная стена использовалась для повышения безопасности.

Если у здания плоская крыша, его обитатели с большей вероятностью будут посещать и собираться на крыше. И почему бы нет? Это весело и обеспечивает лучший вид по сравнению с любым другим местом в здании. Слишком часто люди могут подойти слишком близко к краю, где они рискуют упасть по ошибке. Наличие стены, окружающей периметр крыши, значительно затрудняет возникновение этих несчастных случаев.

Защита от непогоды и управление водными ресурсами

Когда мы говорим о защите, мы не имеем в виду защиту от злоумышленников, которая была важна в прошлые века. Защита в настоящее время означает защиту площади крыши от внешнего мусора и борьбы с неблагоприятными погодными условиями.

Держите вещи подальше от крыши

Поскольку парапеты по своей природе являются стенами, они прекрасно защищают плоскую крышу от мусора и плохой погоды.

Мусор

Когда ветер сдувает пыль или другой мусор с улицы и поднимает в воздух, стена вдоль крыши удерживает пыль, мусор или другой мусор с крыши. Это означает меньше обслуживания для владельцев домов и зданий.

Проливные дожди и проникновение воды

Возможно, более актуальным, чем плавающие обломки, являются проливные дожди.

Грамотно спроектированная парапетная стена может помочь предотвратить попадание воды внутрь здания, поскольку у воды меньше шансов попасть на мембрану крыши. Скопление воды на плоских крышах может привести к порче кровельных материалов, протечкам и многим другим проблемам.

Разбивающие ветры

Известно, что сильный ветер вызывает вихри, которые кружатся на крыше, а в некоторых случаях наносят значительный ущерб, срывая кровельные материалы. Парапетные стены могут помочь уменьшить это природное явление.

Согласно HJ Leutheusser с факультета машиностроения Университета Торонто, «…парапеты могут помочь уменьшить высокие локальные всасывания… Если они имеют соответствующую высоту, парапет может поднять поток и разделительные линии достаточно высоко, чтобы предотвратить их -прикрепление к поверхности кровли, так что образуется одна большая вихревая область, «поглощающая» маленькую, наглухо запаянную».

Противопожарная защита

Парапеты иногда используются в качестве противопожарных стен строителями квартир и многоквартирных домов. Стены между одной квартирой и другой сделаны очень толстыми, поэтому, если пожар вспыхивает в одной квартире, пламя с трудом распространяется на следующую квартиру.

Строительство парапетов

Строительство парапетов можно разделить на две категории. Во-первых, это элементы дизайна; например, какой высоты должны быть стены и из чего они созданы. Вторая категория включает в себя особенности стены; такие как водостоки, колпачок и капельница.

Детали конструкции

Парапеты бывают всех форм и размеров, но даже несмотря на то, что их можно создать много типов, существует ограниченное количество материалов, которые можно использовать для строительства.

В целях пояснения детали конструкции, изложенные ниже, относятся к правильной конструкции парапетов. Например, эти кровельные стены, конечно, могут быть созданы на любой высоте… у вас может быть 2-дюймовая стена, но эта псевдостена не будет удовлетворять ни одному из требований, необходимых для парапетной стены, чтобы служить целям, изложенным в предыдущем разделе.

Наклон карниза

Верх парапетной стены называется карнизом (подробнее о карнизе в следующем разделе) . Важно, чтобы стены парапетов имели наклонную вершину, чтобы избежать скопления дождя. В холодном климате, таком как Бостон, эти склоны также служат дуэльной цели для удерживания снега и дополнительного давления от накопления на вершине стены.

Уклон стены парапета должен иметь уклон внутрь к самой крыше, чтобы вода и талый снег не стекали по наружной стене; потенциально может повредить сайдинг и окна или упасть на улицу внизу.

Опасность скопления воды на верхней части кровли аналогична опасности ее скопления на плоской кровельной системе. Жидкость и водяной пар могут просачиваться в материалы под ним, что со временем может привести к повреждению мембраны. Если мембрана установлена ​​неправильно, вода может быстро проникнуть за мембрану и вызвать структурные повреждения.

Высота

Какой высоты должен быть парапет? Согласно разделу 705 Международного строительного кодекса, «высота парапета должна быть не менее 30 дюймов (762 мм) над точкой пересечения поверхности крыши и стены. Если крыша скатывается к парапету с уклоном более двух единиц по вертикали и 12 единиц по горизонтали (уклон 16,7 %), парапет должен простираться на ту же высоту, что и любая часть крыши в пределах противопожарного расстояния, где предусмотрена защита проемов в стенах. требуется, но ни в коем случае высота не должна быть менее 30 дюймов (762 мм)».

Для упрощения; минимальная высота парапета для плоской крыши составляет 30 дюймов. Измеряется в футах, это примерно 2 ½ фута. Имейте в виду, что это минимальные требования, и высота большинства стен должна быть увеличена в зависимости от ситуации.

Из чего они сделаны

Материал, выбранный для создания этих стен, важен, потому что он определяет их прочность и то, как они будут функционировать.

Дерево

Многие оригинальные парапеты были обрамлены деревом по необходимости. Большинство зданий были построены из дерева, поэтому установка каменной стены поверх здания могла быть слишком тяжелой.

Когда древесина используется в качестве основного материала при сборке современного парапета, IBC утверждает, что «внешние стены должны быть негорючими или иметь каркас из древесины, обработанной антипиреном». Использование древесины, обработанной антипиреном, имеет важное значение для целей противопожарной защиты.

Штукатурная кладка (камень или кирпич)

Натуральный камень и кирпич используются в качестве материала для парапетов.

Даже на стальных или металлических стенах можно использовать каменную штукатурку в качестве облицовки стены. Это связано с тем, что камню легче придать форму наклона внутрь конструкции.

Сталь и металл

Современные стены выполнены из современных материалов. И в наши дни это не намного лучше, чем гладкая сталь и изготовленный из металла.

Использование этих материалов выгодно, потому что металлу можно придать любую форму, которая требуется зданию. Конечным результатом является точная высота, толщина, размеры и желаемое изображение. Сталь предлагает отличный способ сделать работу правильно с меньшим количеством ручного труда.

Характеристики и материалы

Создание стен ограничено несколькими материалами; а именно дерево, камень и сталь, как упоминалось выше. Однако на самом деле стены сделаны из разных материалов и выполняют разные функции.

Копинг

Начнем сверху, теперь мы здесь; копинг . Копинг — это причудливое название верхней части парапета.

Важность наклонного бортика обсуждалась ранее, поэтому мы можем сделать этот раздел кратким. Просто помни; очень важно, чтобы колпачок был водонепроницаемым. Это самая важная задача справляться! Если покрытие не является полностью водонепроницаемым, внутренняя стена со временем обречена на разрушение.

Капельница

Капельница, встроенная в верхнюю часть этих стен, помогает предотвратить разрушение всей стены. Чертежи многих парапетов включают в себя выступ на карнизе с краем капельницы (или другим типом оклада), прикрепленным к краю выступа. Без какого-либо выступа край капельницы не имеет большого значения, поэтому давайте предположим, что у колпачка действительно есть выступ.

Свесы с отливом намного лучше отводят влагу от парапета по сравнению с выступом без отлива. Потому что без него вода может легко стекать под выступ. Со временем эта вода проникнет под обшивку, а затем обратно внутрь стены. Наличие хорошей системы капельного полива помогает отводить воду от стены.

Резиновая мембрана

Возможно, вам знакомы резиновые мембраны как основной материал, используемый для строительства плоских крыш. Помимо смолы и гравия, они являются одними из самых популярных оснований для систем плоских крыш. Также важно наличие резиновой мембраны под настилом парапета.

Многие парапеты выходят из строя из-за того, что под ними либо нет мембраны, либо мембраны недостаточно. В Интернете есть много отличных ресурсов для правильного прилегания резиновых мембран, поэтому мы не будем вдаваться в подробности. Однако следует отметить, что существует два соответствующих типа мембран, используемых на парапете стены крыши.

Первый и наиболее распространенный тип мембраны – простая резиновая мембрана под колпачком. Этот тип защищает от влаги, поступающей с верхней части стены и, возможно, из-под капельницы, но не обеспечивает полной гидроизоляции стены. Для этого вам нужна полностью приклеенная мембрана.

Полностью приклеенные резиновые мембраны

Полностью приклеенные резиновые мембраны проходят от настила (верхней части) парапетной стены вниз по боковой стороне стены под навесом и соединяются с кровельной мембраной или водонепроницаемым барьером под кровельным материалом.

Полностью приклеенные подложки представляют собой гораздо более совершенный тип мембран, но их трудно внедрить в конструкцию крыши, поскольку они универсальны. Его нужно вплести в стену крыши, поверх изоляции и во многие участки самой крыши. Первоначальный строитель сооружения в определенной степени должен встроить этот тип барьера в стену-крышу, чтобы он вообще был.

Не могу

Мы бы сделали « да, ты можешь!» тут шутят, а мы не можем.

Так же, как кровельный сверчок, брус , представляет собой простую конструкцию, построенную там, где встречаются крыша и стена. Косяки помогают отвести воду от стены в любой дренаж, расположенный на крыше.

Несмотря на свою простоту, брус играет особую роль в архитектуре кровли, поскольку помогает предотвратить скопление воды на пересечении основной крыши и парапета, что является очень уязвимой зоной.

Водостоки Scupper

Поскольку область, где парапеты пересекаются с крышей, очень уязвима для скопления воды, они также являются отличным местом для дренажных решений.

Водостоки, встроенные в парапет сбоку, называются шпигатами. Забавное имя в скучном мире. Большинство водостоков для плоских крыш изготавливаются из алюминия или других металлов. Установка этих водостоков по краям крыши может иметь большое значение для улучшения общих дренажных возможностей плоских крыш.

Вам нужен кровельщик?

Нам нечего больше сказать о парапетных стенах, но если вам нужен кровельный подрядчик в Бостоне, мы здесь! Нажмите здесь, чтобы начать процесс бесплатной оценки.

История, использование и типы парапетных стен

Из всех строительных конструкций и элементов ни одна не может быть так практична, как парапетная стена. Эта архитектурная особенность с долгой и легендарной историей теперь защищает людей, здания и оборудование от вреда.

В этой статье

  • 1 Что такое парапетная стена?
  • 2 Преимущества парапетных стен
  • 3 Распространенные материалы для строительства парапетных стен
  • 4 7 Типы парапетных стен

Что такое парапетная стена?

Парапетная стена – это любая стена, продолжающаяся вертикально за линией крыши. Эти вертикальные надстройки, обычно используемые на плоских крышах, увеличивают высоту здания и служат нескольким целям.

Они популярны в городских жилых постройках, а также в больших усадьбах, вдохновленных европейской архитектурой. Они также почти всегда используются в коммерческих зданиях с плоскими крышами. Хотя они обычно проходят по периметру здания, они также могут быть продолжением внутренних противопожарных стен или стен для вечеринок.

Изначально парапетная стена предназначалась для того, чтобы жильцы строения могли защищать свои дома от злоумышленников. Спрятавшись под стеной, жители могли защитить свое тело, стреляя из лука, бросая камни или бросая тяжелые предметы в атакующих, пытающихся войти.

Являясь архитектурным элементом, предназначенным для защиты, парапетная стена имеет тысячелетнюю историю. На самом деле, Библия даже содержит отрывок, требующий от евреев строить перила на всех новых домах (Второзаконие 22:8). Согласно Библии, это было сделано для того, чтобы люди не падали с края крыши, которая до сих пор является одной из основных функций парапетной стены.

Помимо защиты и безопасности, парапетные стены обеспечивают чистый эстетический вид, скрывая от глаз механическое оборудование, такое как кондиционеры и кондиционеры. Парапетные стены также помогают уменьшить износ резиновых кровельных мембран, вызванный ветром и ненастной погодой.

Преимущества парапетных стен

В зависимости от типа здания и местоположения парапетные стены могут иметь множество преимуществ.

  • Безопасность. В первую очередь парапетные стены – это предохранительное устройство. Внутренние дворики на крышах, сады, террасы и участки вокруг механического оборудования могут быть опасными местами. Типичная высота стены парапета составляет не менее 36 дюймов от поверхности крыши, обеспечивая прочную стену для защиты от падений жителей, посетителей, ремонтников или монтажников оборудования.
  • Эстетика. Парапетные стены могут придать зданию более приятный эстетический вид. Они могут придать более короткому зданию более высокий вид, что позволит ему выделиться среди других зданий вокруг него. Кроме того, поскольку механическое оборудование редко выглядит привлекательно, парапетная стена может скрыть эти машины из виду, придав конструкции аккуратный и упорядоченный вид.
  • Защита от ветра. Парапетные стены не только скрывают оборудование от глаз, но и обеспечивают эти дорогие машины ветровым стеклом. В частности, на высоких зданиях, зданиях на возвышенностях или зданиях рядом с большими водоемами парапетные стены могут уменьшить вероятность повреждения механизма ветром и атмосферными осадками.
  • Конфиденциальность. Жители, использующие крышу с парапетной стеной в качестве тусовки, выиграют от уединения, которое обеспечивает стена. Многие дома на небольших участках в городских районах используют эти пространства на крышах, и немного уединения, обеспечиваемое парапетной стеной, может добавить большую ценность зданию.

Обычные материалы для строительства парапетов

Наиболее распространенные материалы, используемые для строительства парапетов, не сильно отличаются от стандартных строительных материалов. Например, наиболее популярными материалами для парапетных стен являются кирпич, бетон и цемент. Металл и дерево также довольно распространены, особенно для обрамления. Дизайнеры также могут включать в свои планы стекло, которое может быть полезно для разделения одного длинного непрерывного ряда каменной кладки на крыше здания.

В некоторых случаях местные строительные нормы и правила могут предписывать материалы, необходимые для возведения парапетной стены. Например, парапетные стены над брандмауэрами и стенами для вечеринок могут потребовать, чтобы стена была построена из огнеупорных или огнестойких материалов. В этих случаях наиболее практичным выбором могут быть кирпичи, блоки, бетон и другие изделия из каменной кладки.

7 Типы парапетных стен

Как архитектурный элемент, история которого насчитывает тысячелетия, было разработано множество стилей и типов парапетных стен. Они варьируются от их дизайна до фактической формы. Существует четыре основных типа парапетных стен:

  • Гладкая парапетная стена представляет собой простое вертикальное продолжение стены снаружи здания. Они распространены в коммерческих зданиях без богатого декора, и может быть даже трудно сказать, где они начинаются снаружи здания. Как правило, они больше связаны с функциональностью, чем с дизайном.
  • Обшитые панелями стены парапета выглядят так, как будто они сделаны из отдельных блоков. Они предлагают преимущества простого парапета, а также выглядят немного более привлекательно. Эти стены имеют сегментированный вид, придающий глубину и текстуру гладкой поверхности. 9№ 0012
  • Перфорированные парапеты придают крыше здания поистине декоративный вид. Эти стены служат скорее балясинами и перилами, чем стенами. Они часто имеют богато украшенный дизайн, который позволяет воздуху проходить сквозь стены, защищая жителей от падений.
  • Ребристые парапеты придают зданию подлинный аутентичный вид. Эти стены похожи на зубы на вершине стены, и они обычно встречаются в замках в Европе с промежутками между сегментами стен. Традиционно эти щели предназначались для лучников, но сегодня они придают архитектурный штрих.

Существуют не только различные типы парапетных стен, но и их форма:

  • Плоские крыши являются наиболее распространенным местом для парапетных стен. Поскольку плоские кровельные настилы являются отличным местом для строительства механизмов или внутренних двориков, плоские стены парапета служат элементом безопасности. Они также защищают кровельные материалы от непогоды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
