Лестницы и стремянки: виды, характеристики, как выбрать

Функциональность лестниц и стремянок базируется на типовых особенностях конструкции и материале, из которого они изготовлены.

Содержание:

• Виды лестниц и стремянок
• Конструкции
• Характеристики и особенности
• Преимущества
• Недостатки
• Как выбрать стремянку или лестницу
• Какие лучше
• Эксплуатация лестниц и стремянок
• Гарантия
• Ремонт
• Производители

Виды лестниц и стремянок

Лестница

В соответствии с еще советским ГОСТ 24258–88, лестница — это устройство «для перемещения людей по высоте». За неуклюжим определением скрывается конструкция из двух вертикальных опор, соединенных между собой горизонтальными перемычками — ступенями.

Выделяются следующие разновидности:

• свободностоящие;
• приставные наклонные;
• навесные;
• приставные вертикальные.

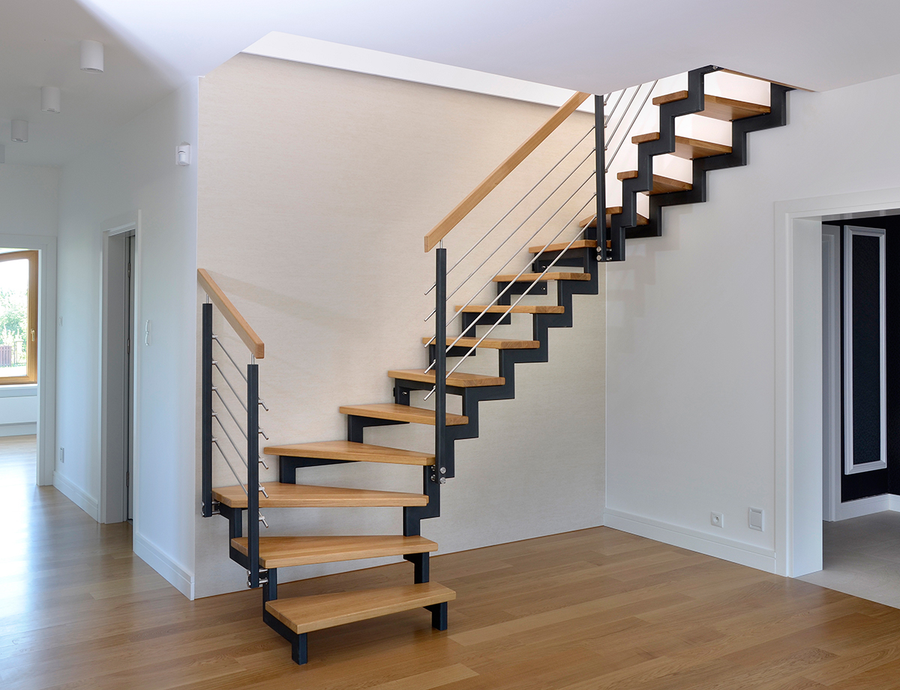

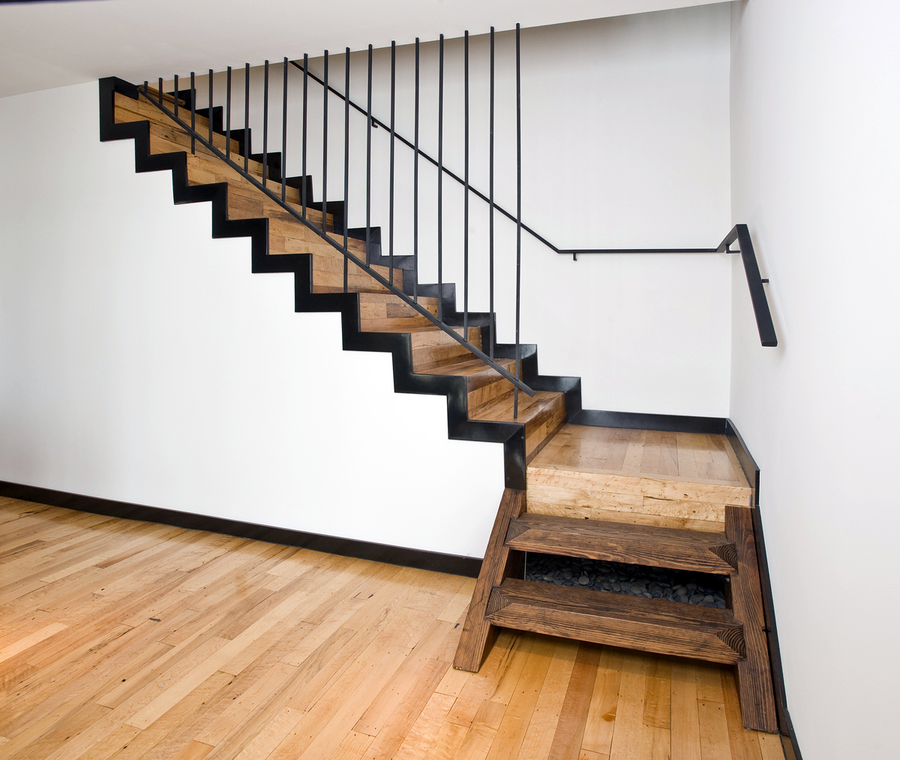

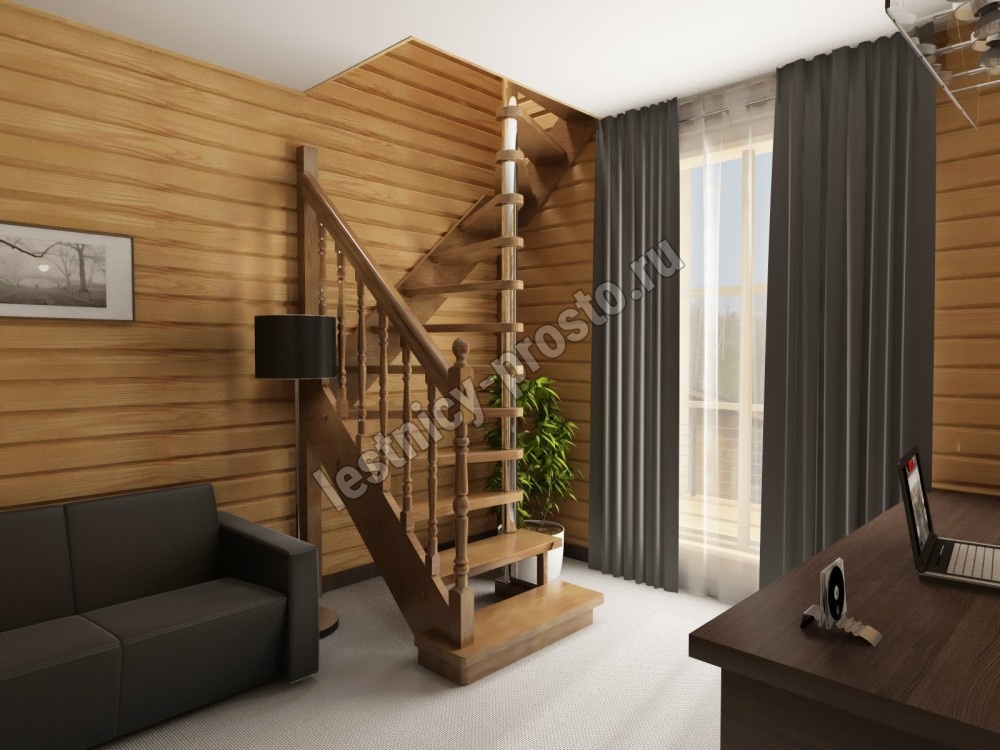

Есть еще маршевый вид, но он не имеет отношения к бытовым квартирным и строительным нуждам. Для всех разновидностей установлен параметр поверхностной нагрузки (нормативной) — 2000 (200) Па (кгс/кв.м).

Стремянка

Стремянки — тип с характерными конструкционными чертами в форме буквы «Л» или «А». Оба варианта в разложенном виде представляют собой устойчивый равнобедренный треугольник. Его стороны — обычная лестница и опорный каркас. Для большей устойчивости на ножки надеваются прорезиненные наконечники. Альтернативный вариант конструкции — лестницы с обеих сторон.

Особенности:

• Для устойчивости конструкции стремянки оснащаются верхними платформами или страховочными лентами по центру (иногда в виде ремней).
• Ножки могут быть оборудованы траверсой — широкой планкой, фиксирующей их попарно в единой плоскости.

Стандартная длина стремянки составляет 6 метров, но бывают разновидности другой высоты — считается по последней ступени или площадке.

Мини-стремянка

Мини-вариант также называют стремянка-стул или табурет.

Особенности:

• работать можно сидя или стоя;
• чаще эта разновидность имеет 3 ступени, но встречаются и варианты с 5 перемычками;
• стандартная высота такой стремянки — 90 см.

Этот тип чаще используется в быту, но существуют и строительные вариации.

Стойка с платформой

Представляет собой лестницу с зафиксированной сверху площадкой для работы и опорным блоком. Чаще эта конструкция представлена в передвижном виде. Как лицевая, так и опорная часть может оснащаться колесиками.

Особенности:

• профессиональные модели изготавливаются из алюминия или нержавеющей стали;
• рифленая платформа используется в качестве рабочей площадки или места хранения инструмента.

В соответствии с ГОСТ, вариации с высотой рабочего настила более 1,3 м от поверхности земли, оснащаются заграждениями. Обычно это бортик или перила.

Конструкции

Конструкционные типы могут комбинироваться в зависимости от модели.

Односторонняя расставная стремянка

Этот вид конструкции свойственен стремянкам. Встречается и у стоек с платформами.

Особенности:

• ступени располагаются только с одной стороны, противоположная часть служит опорным блоком;
• эти модели весят меньше, чем аналоги с двухсторонним заполнением;
• конструкции непригодны для парной работы;
• менее устойчивы, чем двухсторонние модели за счет неравномерного распределения веса.

Этот тип стремянок входит в число бюджетных, так как на его производство требуется меньше материала. Облегченные конструкции удобны для ручной транспортировки.

Двусторонняя расставная стремянка

Двусторонний вариант отличается от предыдущего только наличием ступеней с противоположной стороны. Это дает ряд преимуществ:

• Трудоемкие процессы, требующие сторонней поддержки, можно выполнять вдвоем, находясь одновременно на стремянке с разных сторон.
• Опорная сторона часто заменяет приспособления для инструмента — например, во время поклейки обоев ступени используются для подвешивания разных типов валиков.
• Двухсторонний расставной тип — наиболее устойчивый вариант конструкции.

Встречается в любых моделях стремянок, стоек и лестниц-трансформеров.

Приставная стремянка

Конструкционно состоит из двух опорных балок (рельс) и ступеней. Модели, рассчитанные на большую высоту, оборудуются площадками или поручнями. В зависимости от типа может быть предусмотрено складывание.

Особенности:

• Полная устойчивость достигается только путем крепления к элементам зданий или иным опорным поверхностям.
• Работать стоя допустимо на высоте не менее 1 м от верхней части.
• Общая длина конструкции бытовых моделей составляет менее 5 м.

Этот тип часто дополняется аксессуарами, так как базовый комплект не годится для комфортной работы.

Раздвижная стремянка

Раздвижные модели могут использоваться как приставные или одно- и двухсекционные лестницы. Имеют как минимум один дополнительный блок, который выдвигается полностью или частично в зависимости от модели.

Особенности:

• удобны для работ на больших высотах;
• быстрая регулировка в 1–2 нажатия;
• верхний блок часто оборудуется роликами для раскладывания вдоль стен;
• секции допустимо использовать как самостоятельные лестницы.

Крепления и фиксаторы с самозахватывающимся крюком препятствуют рассоединению блоков.

Шарнирная стремянка

Шарнирный тип универсален, адаптируется к условиям работы. Может применяться как расставная конструкция. Популярная разновидность — стремянка-трансформер, которая используется и как платформа.

Особенности:

• При работе на конструкции в виде платформы поверх ребер ступеней для удобства и безопасности устанавливают настил, чаще деревянный.
• Сборка и смена формы выполняются после разжима фиксирующих элементов — конструкции в виде собачек или кнопок рядом с шарнирами.

В большинстве случаев предусмотрена маркировка красного/зеленого цвета или надписи «Lock/Unlock».

Телескопическая стремянка

Выдвижные или телескопические лестницы применяются для высотных работ. Они состоят из двух или трех перекрывающихся частей, которые могут быть сдвинуты друг от друга, чтобы обеспечить требуемую регулировку высоты.

Особенности:

• конструкция может полностью раздвигаться, превращаясь в вариацию приставного типа;
• в собранном виде лестница компактна, удобна для переноски и хранения;
• обычно представлена в виде 2–3 секций, длина которых от 2,5 до 3,5 м.

Двухсекционная выдвижная лестница может раздвигаться на длину около 8 метров. В моделях, состоящих из 3 и более секций, стандартная габаритная длина достигает 10 метров.

Передвижная стремянка

Передвижной тип напоминает по виду односторонний расставной. Их функциональность идентична. Такие лестницы оборудуются небольшими колесами со стороны опоры.

Особенности:

• В базовом положении колеса зафиксированы для устойчивости.
• Фиксатор снимается, когда требуется передвинуть лестницу.
• Дополнительно приподнимается передняя (без роликов) часть конструкции.

Это обеспечивает мобильность. При необходимости лестницы фиксируются дополнительными винтовыми упорами, которые могут быть в складном или стационарном виде. Часто в моделях предусмотрена площадка.

Характеристики и особенности

Максимальная высота стремянки

Этот параметр чаще всего трактуют неверно. Предполагается, что он означает длину лестницы от поверхности земли до последней ступеньки. На деле же максимальной высотой считается рост человека до плеч, прибавленный к размеру лестницы.

Соотношение человеческого роста и размера площадки называется рабочей высотой.

Европейские производители лестниц высчитывают этот параметр, добавляя к уровню верхней ступени 120 см — среднестатистический рост до плеч. Максимальную высоту чаще не указывают при маркировке.

Направляющие, ступени, фиксаторы

• Минимальная ширина между боковыми направляющими в верхней части лестниц составляет 11,5 дюймов или 29,21 см по европейским стандартам.

• Каждая стремянка должна оснащаться металлической распоркой или запорным устройством достаточного размера и силы, чтобы надежно удерживать секции в открытых позициях.

• Ступени допускается изготавливать только из нескользких или рифленых материалов.

• Ширина платформ допускается от 45 см.

• Раздвижные модели оборудуются фиксационными приспособлениями во избежание самопроизвольного рассоединения лестниц и стремянок при работах.

• Модели с колесами дополняют фиксаторами замкового типа, исключающими движение роликов во время работы.

Количество секций стремянки

Высота некоторых лестниц регулируется секциями. Каждая из них – самостоятельный блок. Используются в полном сборе или как отдельные конструкции.

Особенности:

• Нужная для текущих работ высота регулируется добавлением или снятием задействованных секций.

• Связываются между собой болтовыми соединениями или специальными фиксаторами.

• Короткие секции упрощают транспортировку, позволяют составить лестницу нужной длины.

• Лестницы длиной 7–10 м обычно идут в комплекте с упором и обвязками. Эти аксессуары увеличивают жесткость и устойчивость конструкции.

Односекционная стремянка

Малое количество секций означает меньший вес и большую мобильность. Как правило, их высота не более 4 метров — этого часто недостаточно для бытового ремонта в сталинских квартирах.

Особенности:

• Расстояние между боковыми рельсами прямой односекционной лестницы или любой части ее внутренних линий должно быть не менее 30 см.
• Для частных домов также предпочтительны варианты с регулируемым числом секций.

Односекционные модели используются как приставные, их местоположение часто фиксируется в вертикальной плоскости. Для транспортировки такие лестницы неудобны.

Двухсекционная стремянка

Этот вид содержит две секции со ступенями.

Особенности:

• Конструкции с шарнирным соединением трансформируются в двухстороннюю стремянку при складывании пополам.
• Телескопический тип подразумевает выдвигание секций в плоскости — один блок вдоль другого.
• Верхняя секция может быть поднята или опущена.

Если необходимо увеличить рабочую высоту, двухсекционная лестница раскладывается в плоскость. Отдельные блоки фиксируются специальными крепежными зажимами. Достаточно повернуть собачку, чтобы разблокировать секции обратно. Поэтому важно проверять, защелкнут ли фиксатор.

Трехсекционная стремянка

Универсальные модели с наиболее гибкими возможностями регулировки. По конструкции такая лестница представляет собой три дополняющих друг друга секции, снабженные системой шарнирных креплений.

Трехсекционные комбинированные модели состоят из блоков, которые можно расположить в различных конфигурациях.

Используются:

• как приставная лестница;
• в качестве стремянки;
• как двухсторонняя стремянка с консолью.

Фиксация происходит с помощью стандартных зажимов.

Длина отдельных блоков лестницы не должна превышать 9 метров, но на практике такие габариты встретить сложно. Распространены размеры в диапазоне 1,2—4,5 м.

По европейским и американским стандартам:

• двухсекционные вариации не должны превышать 14 метров в длину;
• модели, состоящие из двух и более секций, не должны превышать 18 метров в длину.
• большинство производителей предпочитают устанавливать ступени с шагом 30 см.
• ширина перекладин в диапазоне от 30 до 35 см.

Аксессуары

Для удобства работы и повышения безопасности на стремянки устанавливают дополнительные приспособления. Разумно покупать аксессуары, сделанные производителем самой лестницы, чтобы они соответствовали особенностям конструкции.

• Подвесная площадка–платформа — обычно выдерживает нагрузку до 150 кг. Используется как место для хранения инструментов, краски или других предметов, которые могут потребоваться во время работы. Варианты с бортиком удобнее, если используются детали, которые могут скатиться или упасть. Проверьте, совместима ли платформа с типом и моделью имеющейся лестницы.

• Удлинители для стоек (тетивы) – устанавливаются в основание для работ на большей высоте.

• Поперечная траверса – дополнительная опора, расширяющая площадь ножек стремянки. Не позволяет ей скользить, обеспечивая устойчивость.

• Башмаки для ножек, тетивы или траверсы – препятствуют скольжению, защищают от повреждений профиль стремянки.

• Опора на стену – подключение этого аксессуара к верхней части лестницы удерживает конструкцию в нескольких сантиметрах от вертикальной поверхности. Дополнительный упор стабилизирует лестницу даже при работе на больших высотах.

Стабилизатор

Также известен как лестничный нивелятор или уравнитель ножек. Устройство позволяет выровнять уровень лестницы в горизонтальной плоскости при работе на неровных поверхностях.

Особенности:

• в основном предназначен для использования с алюминиевыми и стеклопластиковыми моделями длинных или выдвижных лестниц;
• изредка встречаются нивеляторы, пригодные для древесины;
• оптимальный размер стабилизатора в диапазоне 20–40 см;
• уравнитель и лестница должны быть от одного производителя.

Как использовать: просто прикрутите к лестнице при помощи набора крепежей из комплекта. Затем установите нужную длину и зафиксируйте ее.

Из каких материалов делают стремянки

Условия использования лестницы (работа с электричеством, перепады температур, негативные атмосферные эффекты) определяют предпочтительный материал, из которого она изготовлена.

Алюминиевые стремянки

Стремянки из этого материала прочны, держат форму даже при постоянных нагрузках, но ножки и перекладины со временем прогибаются.

Особенности:

• алюминий легче, чем другие материалы;
• лестницы, изготовленные из алюминия, не ржавеют.

При работе с электричеством алюминиевые лестницы используются с осторожностью. Существует риск поражения током.

Стальные стремянки

Модели из стали надежны и имеют устойчивые несущие опоры. Конструкции тяжелы и габаритны даже в разобранном или сложенном виде. Опоры со ступенями соединены сварными швами. Допустимы и болтовые крепления.

Особенности:

• электропроводность;
• склонность к появлению ржавчины;
• большой вес.

Международные требования:

• отсутствие необработанных кромок и структурных дефектов;
• ступени подвергаются накатке или рифлению, чтобы улучшить сопротивляемость скольжению;
• расстояние между ступенями не более 30 см.

Российские стандарты указывают, что на металле недопустимо присутствие трещин и острых ребер.

Деревянные стремянки

Для изготовления лестниц применяется плотная древесина без острых краев и сколов. При визуальном осмотре не должно выделяться перепадов материала, неровностей, сучков, расслоений или других слабых мест.

Особенности:

• реагирует на перепады температурных режимов, подвержена расслоению;
• редко допустима нагрузка свыше 100 кг.

Требования ГОСТ предусматривают ограничения длины – 5 метров.

Ступени и другие элементы должны прилегать к пазам. С шагом 2 метра тетивы скрепляются болтами. Недопустимо присутствие продольных трещин размерами свыше 100 на 5 мм.

При трещинах с размерами менее чем указанные, эксплуатация допустима. Ослабление тетивы или креплений ступеней, заделка трещин шпаклевкой не разрешаются.

Фиберглас

Пластиковые лестницы из термореактивной полиэфирной смолы, усиленные армированием из стекловолокна.

Если фибергласовая стремянка имеет алюминиевые перекладины, то боковые направляющие и пространство между ступеньками предотвращают поражение электрическим током.

Особенности:

• электробезопасность;
• долговечность;
• невосприимчивость к воздействию влаги.

Фиберглас устойчив к перегибам при нормальном давлении.

Преимущества

Преимущества той или иной лестницы зависят от типа материала, из которого она сделана.

• Деревянные — низкая теплопроводность, устойчивость, экологичность. Возможность самостоятельной замены вышедших из строя деталей.

• Алюминиевые — легкие, удобные для работы и переноса. Доступность и конструкционные варианты под любые задачи.

• Стальные — выдерживают серьезные нагрузки, не расшатываются.

• Фибергласовые — малый вес и низкая теплопроводность. Долговечность, применимость в любых погодных условиях.

Недостатки

Недостатки лестниц также базируются на свойствах материалов. Конструкционные недочеты встретить сложно.

Из дерева

• Материал подвержен рассыханию и гниению, со временем появляются глубокие трещины. Эти свойства определяют относительно малый срок службы лестниц из дерева.
• Места крепежей и пазов при постоянной эксплуатации изнашиваются и разбалтываются.
• Требуется защита пропитками или лаком.
• Выдерживают нагрузку не более 100 кг.
• Дерево накладывает и конструкционные ограничения. Например, лестницу-трансформер из этого материала встретить маловероятно.

Из алюминия

• Секции деформируются при небольших ударах и падениях сильнее, чем конструкции из остальных материалов. Искаженный участок восстановить в первоначальный вид не получится.
• Электропроводность алюминия — его главный недостаток.
• Стыки шарниров и иные места, подверженные трению, теряют надежность относительно быстро из-за усталости металла. Эти места становятся ломкими, нужно контролировать состояние соединений, при необходимости делать смазку и усиление креплений.
• В промышленных условиях алюминиевые конструкции хуже держат нагрузку, чем аналоги из других материалов. Впрочем, бытовую эксплуатацию металл выдержит.

Из стали

Большой вес конструкции и неудобства, возникающие при транспортировке — очевидный недостаток. Кроме того:

• Подверженность коррозии — профилактические работы трудо- и времязатратны.
• Без отделки виброгасящими материалами лестницы из стали шумные — при подъеме на них или транспортировке раздается металлический лязг.
• Неэстетичность сварных швов.
• Сложность окрашивания — его периодически придется обновлять, предварительно счищая старую краску и следы коррозии.

Стальные конструкции в зимний период становятся скользкими и опасными.

Стеклопластиковые лестницы не имеют недостатков в плане применения. Единственный минус в том, что фиберглас — не самое бюджетное решение.

Как выбрать стремянку или лестницу

Шаг 1. Где будет использоваться? В закрытом помещении, на воздухе или оба варианта?

В закрытых помещениях подойдет любой тип, а для использования на улице предпочтительны влагоустойчивые конструкции.

Шаг 2. Для каких работ нужна лестница? Планируется ли среди них электрика?

Металлические лестницы без изотермических накладок на ножки не подходят для электроработ.

Шаг 3.Требуются ли частые перемещения конструкции? Какие препятствия встретятся на пути?

Если предусмотрены перемещения, выбирают модели из легких материалов или мобильные передвижные конструкции.

Шаг 4. Какова наибольшая высота, которой потребуется достигнуть?

Чтобы вычислить длину, отметьте самую высокую точку, в которой предстоит работать. Лестница должна быть выше этой точки, по крайней мере, на три ступеньки. Помните, что ножки раздвигающихся моделей отставляют от стены на четверть длины конструкции, поэтому рабочая высота будет меньше в итоге.

Шаг 5: Рабочий рейтинг: какой вес должна выдерживать стремянка?

К весу одетого взрослого человека добавляются массы всех инструментов, растворов и деталей, которые будут одновременно присутствовать на ступенях в работе.

В России такого рейтинга нет. Есть только ранее упоминавшийся советский ГОСТ, где не предусмотрено подобной градации. Но если выбирается продукция западных стран, большинство будет ориентировано на рейтинг OSHA.

Типы OSHA

• Тип IAA — сверхпрочный промышленный класс с рабочим рейтингом 170 кг, для частого применения.
• Тип IA — тяжелый промышленный класс, рейтинг136 кг. Подходит для использования в строительно-отделочных работах.
• Тип I — средний коммерческий класс грузоподъемности, рейтинг 113 кг. Пригодны для офиса, дома, технического обслуживания с применением легких инструментов.
• Тип II — коммерческий класс, рейтинг 102 кг. Использование в офисах и домашнее бытовое.
• Тип III — легкий класс грузоподъёмности, бытовая лестница с рейтингом 90 кг, для домашнего использования.

Какие лучше

Обратите внимание на эти аспекты:

• Крепление рабочей площадки, стыков со ступенями — не должно быть разболтанных болтов, вариант с заклепками на стойках не очень надежен.
• Защитные ремни для предупреждения неожиданного складывания.
• От ширины ступеней зависит, возможно ли на стремянке удержать равновесие, чем они шире — тем лучше.
• Наличие траверсы, резиновых колпачков на ножках для устойчивости.
• Расстояние между ступенями — желательно менее 25 см.
• Сколы, трещины, визуальные дефекты недопустимы.
• Рельефная или прорезиненная поверхность ступеней — оба варианта предотвращают скольжение, но второй дополнительно защищает от поражений током.
• Особенности складывания – разжим фиксаторов на подвижных деталях: роликах, шарнирах не должен требовать физической силы.
• Ступени, вдавленные в пазы стойки, труднее сломать.

Дополнительно проверяется устойчивость и мобильность конструкции.

Эксплуатация лестниц и стремянок

Безопасное использование лестниц сводится к трем пунктам:

1. соответствие типа конструкции особенностям предстоящей работы;
2. осмотр перед использованием, чтобы убедиться в чистоте и отсутствии дефектов;
3. размещение лестницы таким образом, чтобы опоры оказались надежно зафиксированы.

Правила

• Поместить основание на твердую, ровную, сухую поверхность. Если это не представляется возможным — зафиксировать базу на поверхности, используя подручные средства или специальные стабилизаторы. Это защитит конструкцию от скольжения и проблем с устойчивостью.
• Не устанавливать на коробки, кирпичи, бочки или другие неустойчивые поверхности ради увеличения высоты.
• Расположить лестницу так, чтобы сохранялся безопасный угол упора. Чем больше база перемещается из этой позиции, тем выше риск неустойчивости.

Уход и обслуживание

Деревянные — внимание уделяется защите древесины и своевременной замене изношенных деталей. Стыки, пазы и шкивы обрабатываются защитными составами. Лестницы с дефектами в виде гнили и расслоений использовать не стоит.

Стальные — перед работой и после опрокидываний конструкцию проверяют на предмет повреждений: изгибов или вмятин, болтающихся заклепок. Должны содержаться в чистоте, чтобы не происходило замасливание и не появлялась ржавчина.

Алюминиевые – крепежи и шарниры должны свободно защелкиваться и скользить. Нужно регулярно проверять их состояние, потому что трение металла снижает прочность материала со временем.

Лестницы из фибергласа не требуют спецобслуживания.

Гарантия

Лестницы и стремянки в России не подлежат обязательной сертификации. Некоторые производители дают гарантию на продукцию, подразумевающую ремонт дефектных деталей или полную замену изделия.

Стандартный гарантийный срок составляет 12 месяцев. Обычно его отсчет идет со дня покупки. Каждый производитель перечисляет свои условия выполнения гарантийных обязательств.

Большинство ограничивается двумя пунктами:

1. заводской брак;
2. низкое качество материала.

На неисправности, возникшие в ходе самостоятельной неправильной эксплуатации или сборки, обязательства не распространяются.

Ремонт

Неисправности чаще возникают в ходе некорректной эксплуатации — удары, превышение допустимой нагрузки. В случае заводских недочетов, приведших к неисправности, ремонт происходит по гарантии. В остальных случаях — платно в сервисе или своими силами.

Частые неисправности:

1. слом ступеней — ему подвержены чаще деревянные вариации;
2. выворачивание креплений и кронштейнов;
3. прогибания и вдавливания в результате ударов или превышения нагрузки;
4. износ страховочных тросов.

Самостоятельный ремонт сводится к замене поврежденного элемента на новый. Приобрести детали и крепеж можно по отдельности.

Часто сломанные ступени заменяют аналогами из подручных материалов, которые изготавливаются самостоятельно. В этом случае сложность представляет только имитация трапециевидных боковых откосов ступени, но большинство обходится без нее.

Замена сводится к скручиванию дефектной детали, монтажу новой и последующей фиксации предусмотренным видом крепежа — болты, саморезы, фитинги.

Производители

Производители из представленного списка, кроме завода «Новая высота», не указали сроки гарантийных обязательств.

ALUMET — завод «Алюмет» изготавливает разные типы стремянок. Бытовые и профессиональные конструкции из анодированного алюминия. Количество секций — до трех. Сайт: alumet.ru

Dogrular — турецкая компания, лестницы — только часть специализации этого производителя алюминиевой техники. Бюджетные модели стремянок бытового и промышленного типа. Сайт: dogrular.com.tr

FIT — российский производитель. Специализация — бюджетный электроинструмент. Стальные и алюминиевые модели представлены с количеством секций до трех. Предусмотрен опт и розница. Сайт: www.fit-instrument.ru

Nika — производитель бытовых алюминиевых стремянок с порошковым покрытием, поддерживаемая нагрузка до 100 кг. Сайт: nika-foryou.ru

Novaja Vysota — стремянки завода высотных конструкций. Профессиональный и бытовой тип алюминиевых лестниц и стремянок, аксессуары на выбор. Компания добровольно прошла сертификацию на соответствие ГОСТ, на стремянки распространяется гарантия. Сроки индивидуальны в зависимости от модели. Сайт: ru.zavodnv.ru

Zubr — производитель бюджетного инструмента, предлагает алюминиевые конструкции универсального типа. Ассортимент стремянок небольшой, но модельный ряд достоин внимания. В комплекте страховочные ленты и стабилизаторы. Сайт: zubr-instrument.ru

Реклама от спонсоров: //
// //

Виды пожарных лестниц и их испытания

Пожарные лестницы необходимы для зданий и сооружений высотой более 10 м, в которых выход на кровлю не может быть осуществлен через лестничные клетки. В соответствии с частью 2 статьи 39 федерального закона №123-ФЗ существуют два типа пожарных лестниц, предназначенных для обеспечения тушения пожара и проведения аварийно-спасательных работ.

Виды пожарных лестниц

1. Лестница вертикальная — лестница пожарная, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями. Лестницы подразделяются:

• без ограждения (высота лестницы до 6 м)
• с ограждением (высота лестницы более 6 м)

2. Лестница маршевая — лестница пожарная, конструктивно состоящая из жестко соединенных между собой маршей и площадок, с уклоном не более 6:1.

1. Вертикальные лестницы (пожарные лестницы 1-го типа)

Устанавливаются на фасаде здания или на перепадах высот крыш или кровель зданий. Наиболее распространенный вариант — лестница, смонтированная на глухом торце с выходом на крышу, предназначена для того, чтобы подняться на кровлю здания, а при необходимости попасть в чердачное помещение или технический этаж здания. Такие лестницы используются для подъема людей на высоту 10-20 м, а также в местах перепада крыш или кровель зданий от 1 до 20 м.

Такой вариант исполнения весьма распространен благодаря небольшому расходу металлоизделий, необходимых для ее изготовления, легкостью монтажа, относительно невысокой стоимостью работ как по изготовлению, так и установке ее на здание. Важная характеристика вертикальных лестниц — высота до уровня земли. Здесь 2 фактора — удобство подъема сотрудников пожарных подразделений, работников коммунальных служб и сложность забраться на нее посторонним лицам. По ГОСТ высота не менее 1,5 метра, при этом допускается монтировать нижнюю секцию выдвижной с ее надежной фиксацией в рабочем положении. Минимальная ширина вертикальной лестницы без ограждения — 0,6 м, с ограждением — 0,8 м, что связано с необходимостью создания большего пространства особенно для сотрудников, использующих такую лестницу в объемной защитной одежде и снаряжении.

2. Маршевые лестницы с уклоном не больше 6:1 (пожарные лестницы 2-го типа)

Наружная лестница здания, на площадки которой есть выходы со всех этажей. Используются для подъема на здания высотой более 20 м, а также при перепадах высот кровель и крыш более 20 м. По ГОСТУ маршевая пожарная лестница должна состоять из жестко соединенных площадок и маршей. Марш должен состоять из двух параллельных направляющих, жестко соединенных поперек опорных ступеней, а площадка из основания с жестко закрепленным ограждением.

Согласно ГОСТ 53254-2009 для пожарных маршевых лестниц ширина лестничного марша — не менее 0,6 м. , высота ступени не меньше 0,5 м, а высота перил (ограждения лестничных площадок и маршей) — не менее 1 м. Поскольку стационарные лестницы П2 устанавливаются снаружи зданий, где может присутствовать различные климатические условия (снег, дождь и т.д.), то настилы площадок, как и ступени маршей рекомендовано выполнять не только сплошными из рифленой стали, но и решетчатыми для лучшего сцепления с поверхностью обуви.

Испытание пожарных лестниц

Эксплуатация пожарных лестниц не подразумевает обязательное техническое обслуживание, однако простой визуальный осмотр также недостаточен, поскольку не позволяет выявить необратимые изменения в металле.

Официальные нормативные документы (в частности пункт 24 ПП №390 «Правил противопожарного режима в РФ») говорят о том, что содержание противопожарных лестниц в исправном состоянии — регулярная их очистка ото льда, проведение эксплуатационных испытаний с составлением протокола является обязанностью руководителя организации, на балансе которой находятся здания с наружными пожарными лестницами. При этом ГОСТ 53254-2009 указывает что эти конструкции необходимо испытывать при сдаче строения в эксплуатацию, а затем не реже 1 раза за 5 лет проводить периодические испытания.

Эксплуатационные испытания вертикальных, маршевых пожарных лестниц и ограждений крыш строений проводят организации, обладающие аттестованным испытательным оборудованием, измерительным инструментом, а также имеющие обученный персонал. При этом в официальных документах нет упоминания о лицензированных или специализированных организациях, аккредитованных или аттестованных работниках.

Порядок испытаний стационарных пожарных лестниц:

• испытания проводят днем в условиях хорошей прямой видимости
• испытания конструкции на прочность делают статичными с максимально возможными величинами нагрузок (коэффициент запаса прочности 1,5)
• нагрузки создаются любым способом, но полностью исключающим присутствие людей под нагружаемой конструкцией (электрической лебедкой, гидравлическим насосом и т. д.)
• основные габариты всех конструкций допустимо измерять как традиционными измерительными инструментами (рулетка, линейка), так и лазерными дальномерами
• контроль качества сварных швов и антикоррозийных покрытий проводят визуально
• каждую 5-ю ступень вертикальных и маршевых лестниц проверяют на прочность нагрузкой в 180 кгс в течение 2 мин, фиксируя целостность и отсутствие признаков остаточной деформации
• прочность ограждения вертикальных лестниц, маршей и площадок маршевых лестниц. а также ограждения кровель и крыш проверяют приложением горизонтальной нагрузки в 54 кгс в точках, указанных в ГОСТ для каждого вида конструкции.

По результатам испытаний составляется протокол, по форме, приведенной в приложении к ГОСТ 53254-2009, а на всех наружных пожарных лестницах и ограждениях кровель, прошедших проверку, закрепляют бирки с информацией о проведенных испытаниях.

ООО «Проактив Безопасность» выполняет все виды работ, связанные с проведением испытаний ограждений и наружных пожарных и/или эвакуационных лестниц. По результатам проверки Заказчик получает на руки все необходимые документы: протокол испытаний, заключение по требованиям ГОСТ 53254-2009 и копию Свидетельства о поверке измерительного прибора.

10 различных типов лестниц, объясненных нашими архитекторами из Остина

Какой стиль лестницы подходит для вашего дома? Наши архитекторы из Остина рассматривают 10 популярных дизайнов лестниц и 7 терминов, которые нужно знать.

Для семей, желающих построить или перестроить двухэтажный дом в Остине, лестница является не только центром внимания; это необходимость! Лестницы являются одним из самых сложных элементов дома для проектирования и строительства, потому что пространство, безопасность и детали должны быть учтены для функционального и красивого готового продукта. В студии жилой архитектуры DK в Остине, штат Техас, наши архитекторы рассматривают десять различных стилей дизайна лестницы и определяют части лестницы в нашем словаре лестниц. Если вы хотите построить новый двухэтажный дом или перепроектировать существующую лестницу, используйте это руководство, чтобы найти тип лестницы, который подходит для вашего помещения, и изучите все необходимые термины.

10 различных стилей лестниц для вашего дома

Вот десять самых популярных типов лестниц, описанных нашими архитекторами из Остина.

1. Прямая лестница

Прямая лестница, пожалуй, самая прямая. (Не каламбур!) Прямые лестницы состоят из одного линейного лестничного марша без изменения направления. Прямые лестницы наиболее распространены в архитектуре, потому что их относительно легко спроектировать и построить. Однако они занимают больше линейного пространства и могут не работать на каждом плане этажа.

Прямая лестница от DK Studio

2. Лестница с поворотом, поворотом или U-образной лестницей Лестницы с обратным ходом состоят из двух лестничных пролетов, которые идут в противоположных направлениях, с площадкой, соединяющей два параллельных марша. Такой дизайн создает больший визуальный интерес, чем прямая лестница.

Лестница Switchback от DK Studio

3.

Четвертьоборотная или L-образная лестница

Четвертьоборотные или L-образные лестницы имеют два перпендикулярных марша ступеней, которые соединяются с площадкой под углом 90 градусов. Лестницы на четверть оборота могут красиво вписаться в углы и обеспечить гостеприимный подход, а также классический вид.

4. Забежная лестница

Забежная лестница аналогична четвертьоборотной лестнице, за исключением отсутствия площадки. Вместо этого ступени являются непрерывными и закручивают угол более крупными клиновидными ступенями, которые занимают меньше места, чем полная площадка. Забежные лестницы чаще встречаются в старых домах.

Забежная лестница от DK Studio

5. Изогнутая лестница

Изогнутые лестницы предназначены для того, чтобы заявить о себе и обычно предназначены для официальных входов. Изогнутая лестница будет иметь плавный изгиб вдоль стены, повторяемый изогнутыми перилами. Изогнутые лестницы наиболее сложны в проектировании и строительстве, что делает их одним из самых дорогих вариантов.

6. Раздвоенная или раздвоенная лестница

Раздвоенные или раздельные лестницы создают один из самых грандиозных образов и часто встречаются в исторических поместьях и роскошных отелях. Раздвоенная лестница начинается с одного более широкого марша внизу, ведущего к просторной площадке, где два небольших марша расходятся в противоположных направлениях. Раздвоенная лестница, как правило, ведет к открытому коридору, выходящему в гламурную прихожую. Этот стиль лестницы займет больше всего места и потребует дополнительных затрат на перила и мелкие работы.

7. Винтовая лестница

Винтовая лестница имеет центральную стойку с расходящимися ступенями, которые по спирали поднимаются вверх на этаж выше, как правило, через отверстие, прорезанное в полу. Винтовые лестницы значительно экономят пространство, что делает их идеальными для небольших домов. Тем не менее, они могут быть сложными для навигации и сделать перемещение мебели хлопотным.

Винтовая лестница от DK Studio

8. Открытая или плавающая лестница

Открытые или плавающие лестницы имеют ступени без подступенков, что означает, что пространство между каждой ступенькой открыто. Открытые лестницы создают современный вид, поскольку они обычно крепятся к стене и выглядят обтекаемо или минималистично.

9. Закрытая лестница

Закрытая лестница имеет ступени с подступенками, то есть между каждой ступенькой имеется своего рода стена, которая не позволяет вам видеть сквозь них. Вы, вероятно, больше всего знакомы с закрытыми лестницами, так как они представляют собой более традиционный стиль.

10. Лестница для хранения

Лестница для хранения включает в себя пространство для хранения в зоне под лестницей, используя каждый квадратный сантиметр конструкции. Варианты хранения могут включать в себя комбинации открытых стеллажей, шкафов, уголков для сидения и шкафов.

Как выбрать правильную конструкцию лестницы для вашего дома

Как выбрать лестницу, подходящую для вашего дома, при таком разнообразии типов лестниц? Наши архитекторы из Остина рекомендуют оценить ваши функциональные возможности, бюджет и пространство. Например, существующий план этажа может накладывать ограничения на возможные варианты дизайна из-за необходимого пространства. Бюджетные ограничения могут исключить более дорогие конструкции, такие как изогнутые или раздвоенные лестницы. Кроме того, подумайте, будет ли лестница центром внимания или будет служить более функциональной цели. Возможно, стоит инвестировать в большую лестницу перед входом, в то время как второстепенная лестница может диктовать более простой дизайн.

Лестничный глоссарий: Лестничная терминология и детали, которые необходимо знать при обсуждении планов с архитектором

Перед встречей с архитектором для обсуждения планов новой конструкции лестницы ознакомьтесь со всеми различными частями лестницы. Знание лестничных терминов сделает процесс проектирования плавным! Важно отметить, что характеристики лестницы зависят от многих факторов, в том числе от площади, городских кодов и других ограничений.

Схема лестницы от Specialized Stair and Rail

1. Лестница

Лестница включает в себя все конструктивные элементы, из которых состоит лестница, в том числе ступени, проступи, подступенки, выступы, площадки и перила.

2. Ступенька

Ступенька состоит из проступи и подступенка.

3. Проступь

Проступь – это верхняя горизонтальная поверхность ступени, глубина которой в среднем должна составлять не менее 10 дюймов.

4. Подступенок

Подступенок — это доска, образующая лицевую сторону ступени, высота которой в среднем не должна превышать 7 ¾ дюймов.

5. Носок

Носок — это край проступи, который выступает за поверхность подступенка. У некоторых лестниц нет носа, что придает им более современный вид.

6. Лестничная площадка

Лестничная площадка представляет собой платформу, построенную между лестничными маршами, которая позволяет пользователю менять направление или легко отдыхать. Если лестничный марш слишком длинный, необходима площадка.

7. Перила

Перила состоят из поручней, прикрепленных к стене или поддерживаемых балясинами, что позволяет пользователю сохранять равновесие и безопасно перемещаться по лестнице.

Вам нужна помощь в проектировании лестницы для дома?

 Расскажите нам о своем проекте

Послушайте наш подкаст по жилой архитектуре

Послушайте проектные оракулы

Дайан Кетт 17 июня 2021 г. Стили лестниц, Типы лестниц, Конструкции лестниц, Глоссарий лестниц, Терминология лестниц, Части лестницы

5 типов лестниц | Типы лестниц

St Воздуховоды являются важным компонентом любой многоэтажной конструкции . На самом деле, лестниц и лестниц были примерно столько же, сколько люди .

В доме используются различные типы лестниц . Основная функция лестницы в здании заключается в том, чтобы обеспечить легкость перехода с одного уровня на следующий без особых раздумий .

POST Содержание

6 Типы дизайна лестницы

Ниже приведены различные виды лестниц, доступные для дома,

1. Прямая полетная лестница

Прямое полеты. непрерывная лестница, вдоль которой нет изменения направления на любом марше между двумя последовательными этажами .

лестница может состоять либо из одного единственного марша , либо из более одного марша (чаще двух) с лестничной площадкой. Эти типы лестниц иногда имеют только 1 лестничный пролет.

Эти лестницы используются для домов , где есть ограничения в доступной ширине для их местоположения , но достаточная длина доступна . Так как нет изменения направления , стояки лицом к восходящему человеку вызывают беспокойство и однообразие .

Прямой марш лестница с площадкой может дополнительно увеличить длину лестницы и иметь очень маленькое преимущество .

Подробнее: 25+ Компоненты лестницы с функцией

2. Лестницы с поворотом на четверть

Когда направление полета равно изменен под прямым углом либо на левый либо на правый , четвертьоборотные лестницы используются. Изменение направления может быть затронуто либо введением четверти пространства посадки , либо обеспечением забежных стыков двух пролетов .

Полуповоротная лестница: Полуповоротная лестница — это лестница , у которой направление перевернуто или повернутыми на 180° по вводя полупространство площадку или подъемные механизмы . Этот тип лестницы обычно используется в жилых зданиях и общественных зданиях .

Они могут быть двух типов:

a) Лестницы с собачьими ножками b) Лестницы с открытыми ножками или Лестницы с открытым колодцем .

Подробнее: E Оценка здания с планом

3. Лестница на собачьих ножках

Это название дано из-за его внешнего вида на разрезе . Лестница на собачьей ножке называется из-за ее согнутого или кривого внезапно круглого в воображаемого сходства с задней ногой собаки.

Лестница с изгибом

Лестница с изгибом состоит из двух маршей ступеней, которые проходят в противоположных направлениях. Между полетами в плане не предусмотрено пространство .

Обычно полупространство посадка размещается поперек двух пролётов при смене направления . Этот тип для вмещает две ширины маршей лестницы полезен там, где ширины лестницы холла достаточно

Подробнее: Детали лестницы на собачьих ножках и расчет конструкции

4. Лестница с открытым колодцем или лестница с открытым колодцем

Между пролетами имеется отверстие колодца , которое может использоваться для размещения подъемника .

ширина лестницы, таким образом, будет равна дважды ширине лестницы плюс ширина хорошего отверстия или проема (от 1500 мм до 10000 мм). Открытая лестница требует на больше места, чем лестница с изогнутыми ногами .

Открытая скважина лестница

на головке и Foot каждой полета на лестнице Newel . новая лестница .

5. 3-х четвертьоборотная лестница

3-х четвертьоборотная лестница

3-х четвертьоборотная лестница тип лестницы изменить их направления 3 раза, т. е. , В вообще , в этом типе конструкции , большая открытая скважина сформирована .

6. Круглые лестницы

Круглые лестницы

В этих лестницах все ступени исходят из центральной точки полукруга (в плане) в виде забежных . Круглая лестница обычно устанавливается у входа здания для улучшения архитектурного вида . Это , обычно , построенный в RCC. и кирпич .

7. Винтовая лестница

Винтовая лестница

Эти лестницы состоят из подъемных механизмов одинакового размера, установленных под постоянным углом отклонения, чтобы обеспечить непрерывное изменение направления вдоль высоты . Они излучают вокруг центрального нового поста и занимают наименьшее место.

Габаритный диаметр таких лестниц (забежных) может составлять от 1 м до 2,5 м. Лестница не удобно так как их полно моталки и непрерывно менять направление .

Когда доступное пространство слишком мало, а количество пользователей ограничено , этот тип лестницы изготавливается из чугуна или ж/б.

Подробнее: Расчет лестницы на армирование

8. Раздвоенные лестницы

Этот тип лестницы очень распространен в современных аристократических симметричных общественных зданиях у их подъезда , который выступает как характерная черта .

Лестница имеет широкий марш в нижней части , который разветвляется на два более узких марша, один поворачивает влево и другой к вправо на площадке 2 .

Лестница раздвоенная

Представляет собой комбинацию двух четвертьоборотных лестниц, расположенных симметрично.

Наиболее распространенный тип лестницы , который имеется в жилых домах , представляет собой лестницу собачья – на ножках . Лестницы открытого колодца и раздвоенные типа являются предусмотренными н общественными зданиями .

Лестница геометрического типа предназначена для улучшения внешнего вида , мешалки с прямым пролетом чаще всего используются в жилых домах .

Лестница с поворотом на три четверти принята в особых случаях, например, в шикарных отелях с очень широкой лестницей комната, включающая приемную в между . Также может быть при условии во дворцах с большей высотой для создания просторного и величественного вида .

Спиральная Лестница предоставляется, когда пространство недоступно для лестницы общего типа . Это при условии в задней части здания для подметальщиков или прислуги для уборки ванной , ж. в. и т. д.

Особенности лестниц

непрерывный ряд ступеней образует пролет и может быть два или более маршей между 9Платформы 0111 называются площадками .

Горизонтальная верхняя часть ступени называется Проступь , а вертикальная или передняя часть ступени называется a Подступенок .

Лестницы

Собственные размеры ступеней , подступенков, стоек поручней и балясин предназначены для лестниц обеспечивают комфорт и безопасность для лиц использование их для легкий и быстрый доступ к различным этажам .

Лестничные марши и площадки, огражденные с обеих сторон балюстрадой, называются лестницей. Проем или пространство, занимаемое лестницей, называется лестницей.

Средства сообщения между различными этажами могут быть также обеспечены лифтами, пандусами , лестницами и эскалаторами .

Материалы , используемые в конструкции лестницы , представляют собой камень , сталь, дерево , ж/б и чугун .

Противопожарная защита лестничной клетки чрезвычайно важна, особенно в многоэтажных зданиях . Лестничные клетки не только обеспечивают доступ и связь , но и являются путем распространения огня с одного этажа до другой .

Кроме того, человек на верхних этажах спускаются по лестнице во время пожара . Лифты легко парализуют потом. Лестницы поэтому должны быть закрытыми на огнестойкими стенами, полами, потолками и дверями. желательно чтобы облицовки к стенам и потолку были негорючими.

Типы лестницы PDF

БЕСПЛАТНЫЕ ТИПЫ БЕСПЛАТНЫЕ ЛЕВИТЕЛЬСТВА PDF,

Типы лестниц-PDF Скачать

FAQS:

Значение

1111. Это на шаге, окруженные шагами. стена.

Типы лестниц

В здании используются 8 типов лестниц:
1. Прямые маршевые лестницы
2. Лестницы с поворотом на четверть поворота
3. Лестницы с собачьими ногами
4. Открытые лестницы Ньюэля или лестницы открытого колодца
5. Лестница в три четверти поворота
6. Лестница круглая
7. Лестница винтовая
8. Лестница раздвоенная

Площадка лестницы

Площадка в лестничной клетке – это площадь этажа вблизи верхней или нижней ступени лестницы. Промежуточная площадка представляет собой небольшой проход , который построен как часть лестницы между основными уровнями пола и обычно используется для того, чтобы позволить лестнице изменить направление или дать пользователю возможность отдохнуть

Какой тип лестницы лучше?

Вот типы конструкции верхней лестницы, которые следует учитывать для вашего здания.
1. Прямые маршевые лестницы
2. Лестницы на четверть поворота
3. Лестницы на собачьих ножках
4. Открытые лестницы Ньюэля или Лестницы с открытым колодцем
5. Лестницы на три четверти поворота 9.0773 9.0773 Винтовая лестница
8. Раздвоенная лестница

Типы лестниц

Ниже приведены лучшие типы лестниц используемые для дома,
1. Прямые маршевые лестницы
2. Четвертьповоротные лестницы
3. Лестницы на собачьих ножках
4. Открытые лестницы Ньюэля или лестницы с открытым колодцем
5. Лестницы на три четверти поворота
6. Круглые лестницы
7. Винтовая лестница
8. Раздвоенная лестница

Типы лестниц

Ниже приведены лучшие типы лестниц для дома,
1. Прямые маршевые лестницы
2. Поворотные лестницы
3. Собачья нога Лестница
4. Открытая лестница Newel или лестницы с открытой скважиной
5.
