Ввод электричества в деревянный дом: Как осуществить правильный ввод электричества в деревянный дом | Полезные статьи

Ввод электричества в деревянный дом должен быть максимально безопасен

Когда дом построен, электричество к нему подводится прежде всего. Хотя данная процедура не отличается большой сложностью, выполнить ее следует в строгом соответствии с существующими правилами, чтобы ввод электричества не создавал никаких угроз ни для самого дома, ни для людей, которые в нем будут проживать.

Содержание

• 1 Способы, используемые для подключения к электрической линии
  • 1.1 Воздушный ввод
  • 1.2 Подземный ввод
• 2 Защита кабеля, укладываемого в отверстие ввода
• 3 Ввод электричества в кирпичный дом

Способы, используемые для подключения к электрической линии

Следует особо подчеркнуть, что подключение к электрической линии должно производиться только лишь специалистами, имеющими право на выполнение работ такого рода. Все же остальные действия могут выполняться домовладельцем своими силами.

Чтобы подать электропитание в свой дом, можно взять на вооружение любой из следующих двух способов:

• Воздушный, являющийся самым недорогим и простым. Однако, выбрав этот способ, нельзя забывать о тех недостатках, с которыми он сопряжен – возможность повреждениями подвода порывами ветра, упавшим с крыши снегом, ветвями соседних деревьев.
• Подземный, эстетичность и безопасность которого не подлежит сомнению. Недостаток же его состоит в большой трудоемкости работ и их существенной стоимости

Читайте также Оказывается, можно получить электричество, используя соленую воду

Воздушный ввод

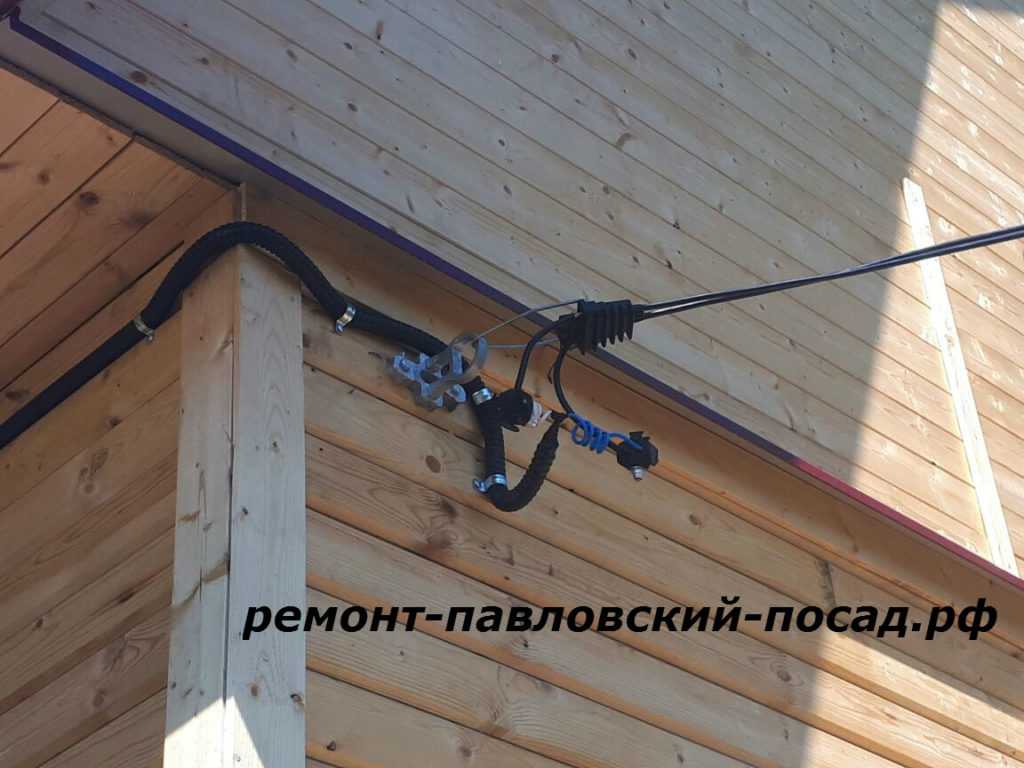

При вводе электричества данным способом кабель, идущий от столба к дому, просто подвешивается в воздухе. На самом доме он должен закрепляться на фарфоровой арматуре, причем ввод в здание должен обустраиваться на минимальной высоте 2,75м.

Для подводки должен использоваться кабель СИП, достоинства которого состоят в повышенной прочности и в наличии изоляции, неподверженной негативному воздействию ультрафиолета. Для ввода, должны применяться кабели ВВГнг или КВВГнг, присоединяемые к СИП на роликах фарфоровой арматуры. Пропускание кабеля СИП через толщу стены запрещено правилами пожарной безопасности.

Читайте также Требования к вентиляции в деревянном доме

Работы по подвеске подводящего кабеля должны выполняться специалистами. На долю хозяина выпадает подготовка точки ввода, куда необходимо вставить металлическую гильзу или толстостенную трубу. Отверстие ввода должно выбираться там, где исключено формирование влаги или наледи, и располагаться в стене.

Выбирая вводную втулку, следует исходить из того, что толщина ее стенок должна составлять:

• при сечении кабеля 4 мм² -2,8 мм;
• при сечении кабеля 6-10 мм² -3,28 мм.

Снаружи дома втулка должна выступать на расстояние 20-30 см.

Читайте также Как установить электрический столб на участке

Подземный ввод

Для подводки этим способом в траншею укладывается кабель ВВБШв, располагающийся в трубе, заложенной на глубине 1,2-5м. Минимальное сечение используемого кабеля должно составлять 16 мм². Трубы прокладываются вплоть до вводного устройства с небольшим уклоном в сторону улицы. Концы труб должны быть заделаны так, чтобы исключалось проникновение в них воды и влаги.

Кабель должен вводиться через толщу фундамента, а не под ним.

Защита кабеля, укладываемого в отверстие ввода

Поскольку кабель ввода, находящийся в толще стены, представляет наибольшую опасность, он должен быть защищен с использованием одного из следующих способов или обоими сразу:

• укладка в толстую металлическую трубу, о чем писалось ранее.
• установка дополнительного защитного устройства на наружной части стены

Читайте также Как закрепить кабель на стене: разновидности используемого крепежа

Ввод электричества в кирпичный дом

Говоря о доме деревянном, было бы своего рода дискриминацией не упомянуть о порядке ввода электричества в дом из кирпича.

К счастью, много информации здесь излагать не придется, поскольку все, что сказано по поводу деревянного дома, полностью относится и к дому каменному, хотя пожароопасность его значительно меньше.

Читайте также Как правильно выбрать кабель для подключения мощной бытовой техники

Надеемся, что рассказанное нами позволит вам правильно обустроить в своем доме электрический ввод, сделав его максимально безопасным.

А может, у вас есть дополнительная информация? Поделитесь, пожалуйста, ею с нашими читателями в комментариях.

со столба, под землей, трубостойка

Содержание

• Подготовка к работам по созданию разводки
  • Административно-правовое регулирование
  • Выбор кабеля
• Ввод электрического провода в постройку
  • Способы подключения недвижимости к сети
  • Монтаж навесных проводов
  • Прокладывание подземного кабеля
  • Разводка провода внутри сооружения

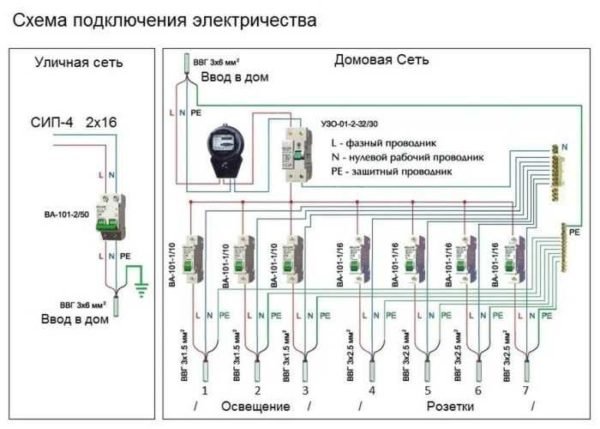

Подключение частной постройки к электрической сети требует соблюдения ряда правил безопасности, а инженерные коммуникации необходимо согласовать с контролирующими органами. С особыми предосторожностями нужно осуществлять ввод электричества в деревянный дом: чтобы избежать несчастных ситуаций, проводку изолируют. Обычные материалы и методы для этого не подойдут, ведь провода не должны соприкасаться с деревянными конструкциями. Также сложности могут возникнуть на этапе, когда понадобится протянуть провод для ввода электричества в дом и подключить его к распределительному щиту.

Подготовка к работам по созданию разводки

Административно-правовое регулирование

Перед началом работ необходимо разобраться с административно-правовыми вопросами. Требуется подготовить проект обустройства проводки и согласовать его в местном Энергосбыте или управляющей компании. Проект предоставляется вместе с предпроектной разработкой.

Важно! За неправильный ввод электричества в дом предусмотрен штраф, налагаемый на собственника недвижимости. Кроме того, разводку придется переделать за свой счет.

Проектом энергоснабжения называют техническую документацию, где, кроме схемы электропроводки, содержатся информация о планах разводки кабелей, размещении осветительных приборов и электрооборудования, характеристики применяемых материалов. В технических условиях имеется требование соблюдать правила ввода электричества в деревянный дом, а также согласовать проект во всех перечисленных в документе инстанциях.

Выбор кабеля

Чтобы подготовить проект, необходимо заранее определиться с сечением вводного провода, которое напрямую зависит от нагрузки. Сначала надо высчитать суммарную мощность всех установленных в дому электроприборов с учетом специальных нагрузок, возникающих при запуске электродвигателей. Полученное числовое значение умножают на коэффициент спроса, чтобы ввод электричества в частный дом соответствовал потребностям домохозяйства.

Чтобы определить ток, нужно разделить суммарную мощность приборов на220 – напряжение сети. Зная ток, несложно выбрать провод с подходящим сечением, если воспользоваться справочными материалами о длительно допустимых токах кабеле.

Ввод электрического провода в постройку

Способы подключения недвижимости к сети

Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:

• подключение с помощью провода по воздуху;

• подключение с помощью кабеля по воздуху;

• подключение с помощью подземного кабеля.

Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.

Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.

Монтаж навесных проводов

Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.

Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.

Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора.

Прокладывание подземного кабеля

Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.

Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес. Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.

Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.

Разводка провода внутри сооружения

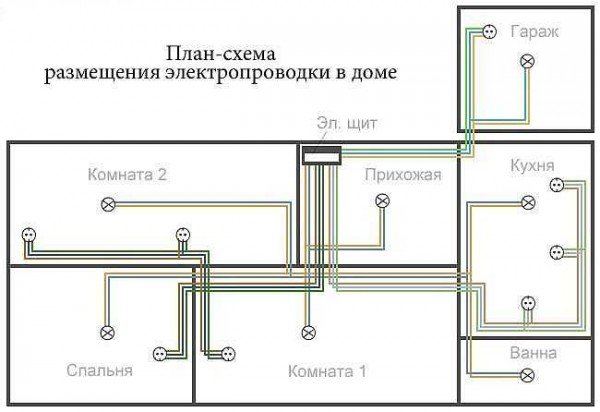

В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.

• Кабель-каналы: как провести электропроводку поверх стен

• Проводка под натяжным потолком: ремонт, замена, монтаж под светильники

• Жаростойкий кабель

• Галогеновая лампа

Понимание вашей домашней электросистемы

• Панель обслуживания электрооборудования
• Домашняя электропроводка
• Электрические розетки и розетки
• Удлинители

Введение

Электричество играет важную роль в функционировании вашего дома. Когда мы смотрим телевизор, питаем системы отопления и охлаждения или заряжаем мобильный телефон, мы полагаемся на электрическую систему нашего дома, которая обеспечивает нас энергией, когда и где она нам нужна.

Понимая основы того, как электричество распределяется по вашему дому, вы можете поддерживать эту важную систему в надлежащем состоянии и в безопасном рабочем состоянии:

Электричество поступает в ваш дом через распределительную головку из ряда наружных линий электропередач или подземного соединения. Типичная сервисная головка состоит из двух 120-вольтовых проводов и одного нейтрального провода, по которым подается питание на освещение и бытовые приборы по всему дому.

Цепи на 120 В используют одну фазу электроснабжения для питания стандартных бытовых приборов. Однако для некоторых более крупных приборов, таких как водонагреватели, электрические пылесосы или сушилки для белья, требуется 240-вольтовая цепь, которая создается с использованием как 120-вольтовых проводов, так и нейтрального провода.

Электросчетчик устанавливается на улице, где электричество входит в ваш дом. Это устройство используется для измерения количества электроэнергии, потребляемой в вашем доме. Счетчик контролируется вашей электроэнергетической компанией и защищен законом — вмешательство в его работу чрезвычайно опасно и незаконно.

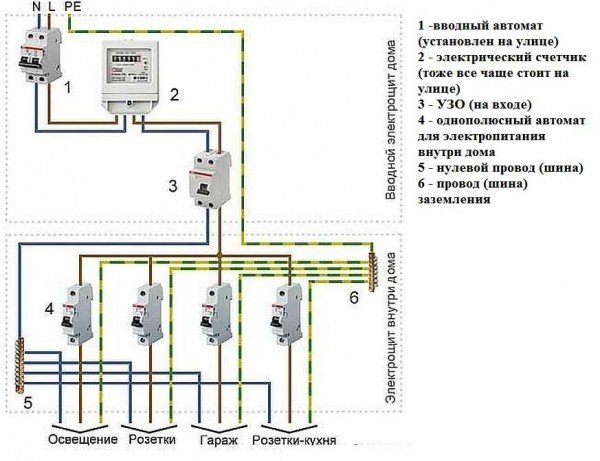

Щит электроснабжения является центральным распределительным пунктом для подачи электроэнергии к выключателям, розеткам и приборам по всему дому. Расположенная рядом с электросчетчиком сервисная панель оснащена выключателями или предохранителями, которые отключают питание цепей в случае отказа электрической системы.

Заземление — это метод, используемый для соединения электрической системы с землей с помощью провода. Заземление обеспечивает критическую защиту от поражения электрическим током и поражения электрическим током за счет использования заземляющего стержня в качестве третьего пути для проведения электричества в случае короткого замыкания или перегрузки. Заземление поможет защитить человека, работающего с системой, самой системы и любых приборов и оборудования, подключенных к системе.

Посмотрите видеоролик о безопасности домашней электрической системы (или Seguridad del sistema eléctrico de la casa), чтобы получить наглядное представление о вашей домашней электрической системе. Вы также можете посетить виртуальный дом для интерактивного тура по базовой электрической системе и электрическим устройствам, обычно используемым в современных домах.

Вернуться к началу

Электрическая панель обслуживания

В каждом доме есть панель обслуживания, которая распределяет электричество по выключателям, розеткам и приборам. Панель обслуживания обычно находится в подвале, гараже или хозяйственном помещении.

Когда короткое замыкание или перегрузка отключают питание цепи, здесь можно восстановить поток. Кроме того, здесь вы отключите питание цепи перед началом проекта или ремонта.

Предохранители и автоматические выключатели

Все сервисные панели оснащены предохранителями или автоматическими выключателями, которые защищают провода в каждой цепи от перегрева и возникновения пожара. Как правило, в старых сервисных панелях используются предохранители, а в более современных системах — автоматические выключатели.

Предохранители и автоматические выключатели — это предохранительные устройства, помогающие предотвратить перегрузку домашней электросети и пожары. Они останавливают электрический ток, если он превышает безопасный уровень для какой-либо части вашей домашней электросистемы.

Предохранители

Сервисные панели, установленные до 1965 года, используют предохранители для защиты каждой отдельной цепи. Ранние предохранители обычно использовались в сервисных панелях на 30 и 60 ампер. Сегодня в новых домах требуются сервисные панели на 100–200 ампер, чтобы обеспечить надлежащую защиту.

Существует несколько различных типов предохранителей, и поначалу выбор правильного может показаться запутанным. Каждый предохранитель маркируется кодом, в котором содержится информация о типе цоколя и степени выдержки времени, если таковая имеется.

Инструкции по замене предохранителей:

Если предохранитель перегорел, его необходимо выкрутить и выбросить. При замене предохранителей в сервисной панели:

• Всегда проверяйте, чтобы заменяемый предохранитель соответствовал номинальному току цепи.
• Никогда не заменяйте предохранитель на предохранитель с большей силой тока. Это очень опасная практика и серьезная опасность возгорания.

Автоматические выключатели

Все новые дома защищены автоматическими выключателями. В отличие от предохранителя, который необходимо заменить при перегорании, сработавший автоматический выключатель можно механически сбросить, чтобы возобновить работу после устранения проблемы. Сработавший выключатель, вероятно, является результатом слишком большого количества приборов, перегружающих цепь, и его следует немедленно устранить.

Инструкции по сбросу сработавшего выключателя:

• Отсоедините или выключите электроприборы в помещении.
• Найдите панель главного выключателя и откройте крышку.
• Найдите сработавший выключатель или перегоревший предохранитель. Сработавший автоматический выключатель будет находиться в выключенном положении или в промежуточном положении между включенным и выключенным.
• Для сброса прерывателя выключите его, а затем снова включите. Это может восстановить электроэнергию в комнате. Если проблема не исчезнет, ​​могут возникнуть более серьезные проблемы. Обратитесь к электрику для диагностики проблемы.

Прерыватели цепи дугового замыкания (AFCI)

AFCI — это новые защитные устройства, которые заменяют стандартные автоматические выключатели в электрической сервисной панели. AFCI обеспечивают повышенную защиту от дополнительных опасностей возгорания, известных как дуговые замыкания. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или нагрузкой на электропроводку или устройства. Без AFCI дуговые замыкания могут быть скрыты от глаз, пока не станет слишком поздно.

В отчете Министерства жилищного строительства и городского развития США о здоровых домах отсутствие AFCI указано среди основных бытовых опасностей, связанных с ожогами и травмами, связанными с пожаром.

На самом деле, эти устройства настолько эффективны, что Национальный электротехнический кодекс требует, чтобы они использовались для защиты почти каждой цепи в доме с 2008 года. , или около одной трети домов в Соединенных Штатах старше 50 лет, и исследования показали, что частота пожаров в этих стареющих домах непропорционально высока. Многие старые дома были построены с электрическими системами и компонентами, которые больше не являются безопасными и могут рассматриваться как пожароопасные.

Возгорание и другие проблемы с электробезопасностью могут возникнуть из-за старения, неправильной установки и модификации или неправильного использования. Важно определить, какой тип, цвет и размер провода необходим, чтобы правильно реагировать на опасные ситуации, прежде чем они станут критическими.

Проводка с ручками и трубками: 1800–1930-е годы

Проводка с ручками и трубками была разработана как система под открытым небом, в которой использовались керамические ручки для отделения проводов от горючего каркаса. Эти подвесные провода были направлены через керамические трубки, чтобы предотвратить контакт с деревянным каркасом и возникновение пожара. Сегодня проводка с ручкой и трубкой считается пожароопасной, поскольку она не является заземленной системой и более подвержена повреждениям в результате старения и неправильного ремонта.

Алюминиевая проводка: 1960–1970-е годы

Поскольку в 1960-х годах цены на медь резко возросли, для домашних электрических проводов стало обычным делом использовать алюминий вместо меди. Подсчитано, что в период с 1962 по 1972 год почти два миллиона домов были оснащены алюминиевой проводкой.

Многие розетки и выключатели, произведенные в то время, не предназначались для использования с алюминиевой проволокой. Это неадекватное оборудование в сочетании с плохой практикой установки привело к ослаблению электрических соединений, что представляет потенциальную опасность возгорания.

Лучший способ определить, есть ли в доме алюминиевая проводка, — это нанять лицензированного квалифицированного электрика, но также можно определить систему с алюминиевой проводкой, проверив кабели, проходящие через подвал или чердак, чтобы увидеть, не кабель имеет маркировку «AL» или «алюминий».

Если в вашем доме есть алюминиевая проводка, которая была установлена ​​в 1960-х или 70-х годах, попросите лицензированного квалифицированного электрика убедиться, что все соединения выполнены надлежащим образом с помощью электромонтажных устройств и другого оборудования, сертифицированного для использования с алюминиевой проводкой.

Дома, построенные сегодня, могут иметь провода из алюминиевого сплава, используемые для проводников служебных входов и крупных бытовых приборов. При условии, что все соединения, автоматические выключатели и устройства помечены буквами «AL», эти типы установок допустимы при установке в соответствии с Национальным электротехническим кодексом.

Заземленные электрические системы: с 1940-х по настоящее время

Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывную цепь. Типичная электрическая цепь в вашем доме имеет два проводника: горячий и нейтральный. Электричество проходит от сервисного щитка к бытовой технике по горячему проводу и возвращает ток на основной сервисный щит через нейтральный проводник. Третий или «заземляющий» провод также подключается ко всем розеткам и металлическим коробкам в вашем доме.

Эта важная функция безопасности предназначена для значительного снижения вероятности поражения электрическим током или ударом током в случае короткого замыкания. Заземляющие провода подключаются непосредственно к земле через металлический заземляющий стержень или трубу с холодной водой. Если произойдет короткое замыкание или перегрузка, любое дополнительное электричество попадет по заземляющему проводу на землю.

Вернуться к началу

Электрические розетки и розетки

Электрические розетки — это место, где вы чаще всего ежедневно взаимодействуете с электрической системой вашего дома.

Поляризованные и заземленные розетки: 1920-е годы – настоящее время

С 1920 года в большинстве домов были установлены поляризованные розетки с двумя вертикальными прорезями разного размера. Эти розетки сконструированы таким образом, что прорезь для нейтрального провода шире, чем прорезь для провода под напряжением, что затрудняет вставку электрической вилки неправильным образом. При использовании с поляризованной вилкой эти розетки обеспечивают защиту, направляя электрический ток.

Розетки с заземлением имеют круглое отверстие для заземляющего провода в дополнение к двум вертикальным прорезям. Круглая прорезь соединена с заземляющим проводом. Розетки с заземлением должны быть установлены во всех современных домах. Если в вашем доме нет розеток с заземлением, то в вашей электрической системе, скорее всего, отсутствуют важные функции безопасности. Проконсультируйтесь с электриком по поводу обновления вашего дома.

Сосуды с защитой от несанкционированного доступа (TRR)

Ежегодно около 2400 детей получают сильный удар током и ожоги, когда они втыкают предметы в прорези электрических розеток. По оценкам, в связи с этим погибает от шести до 12 детей в год. Розетки с защитой от несанкционированного доступа (TRR) выглядят как стандартные настенные розетки, но они оснащены внутренним механизмом затвора, который не позволяет детям втыкать в розетку такие предметы, как шпильки, ключи и скрепки.

Эта система подпружиненных заслонок в розетке TRR открывается только при одновременном приложении одинакового давления к обеим заслонкам, например, при вставке электрической вилки. В отличие от пластиковых крышек, TRR обеспечивают автоматическую и непрерывную защиту детей.

В то время как больницы требовали TRR на протяжении десятилетий, издание 2008 года Национального электротехнического кодекса предписывало устанавливать эти специализированные розетки в новостройках.

Прерыватели цепи замыкания на землю (GFCI)

С 1970-х годов прерыватели цепи замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество случаев поражения электрическим током в домашних условиях.

GFCI — это устройства электрической безопасности, которые отключают электрические цепи при обнаружении замыкания на землю или токов утечки. Человек, который станет частью пути для тока утечки, будет сильно поражен электрическим током или поражен электрическим током. Эти розетки предотвращают смертельный удар током, быстро отключая питание цепи, если электричество, втекающее в цепь, хоть немного отличается от возвращающегося.

GFCI следует использовать в любом помещении или на открытом воздухе, где вода может вступить в контакт с электрическими изделиями. Издание 2008 года Национального электротехнического кодекса в настоящее время требует, чтобы GFCI использовались во всех кухнях, ванных комнатах, гаражах и на открытом воздухе. GFCI следует тестировать один раз в месяц, чтобы убедиться, что они работают правильно.

Вернуться к началу

Удлинители

Удлинители — это удобный способ обеспечить питание там, где оно вам нужно, при работе дома или рядом с ним, но их неправильное использование может быть опасным и даже смертельным. Помните о безопасности с помощью этих простых советов от ESFI.

Советы по безопасности удлинителя:

• Удлинители следует использовать только на временной основе.
• Убедитесь, что удлинители правильно рассчитаны для использования по назначению, в помещении или на улице, и соответствуют или превышают потребности в мощности используемого устройства или устройства.
• Перед использованием проверьте шнуры на наличие повреждений. Проверьте наличие треснутых или изношенных штекеров, ослабленных или оголенных проводов и ослабленных соединений.
• Никогда не используйте шнур, который кажется горячим или каким-либо образом поврежденным.
• Не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура, что создает серьезную опасность возгорания.
• Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам.
• Убедитесь, что шнуры не зажаты в дверях, окнах или под тяжелой мебелью, что может повредить изоляцию шнура.
• Держите удлинители вдали от мест с интенсивным движением, таких как дверные проемы или пешеходные дорожки, где о них можно споткнуться.
• Полностью вставляйте вилки, чтобы ни одна часть штырей не была видна при использовании удлинителя.
  Убедитесь, что все удлинители сертифицированы признанной в стране испытательной лабораторией, такой как UL, CSA или ETL, и прочитайте инструкции производителя.

Советы по безопасности удлинителя для улицы:

• При работе на открытом воздухе используйте только атмосферостойкие удлинители большого сечения с пометкой «для использования вне помещений». Эти устойчивые к атмосферным воздействиям шнуры имеют дополнительную защиту в виде защитного покрытия, разработанного для того, чтобы выдерживать более суровые внешние условия и предотвращать просачивание воды.
• Убедитесь, что номинальная сила тока наружных удлинителей выше, чем у электрического изделия, с которым они используются.
• Держите шнуры подальше от пути или рабочей зоны. Перекиньте шнур через плечо.
• Обязательно проверяйте шнуры перед каждым использованием. Поврежденные шнуры следует немедленно заменить.
• Помните, что удлинители предназначены для краткосрочных нужд, а не для долгосрочных решений по питанию. Ни в коем случае не изменяйте и не вмешивайтесь в удлинитель.

Просмотрите виртуальную демонстрацию безопасности удлинителей для получения дополнительной информации. Это видео также доступно на испанском языке.

Вернуться к началу

Руководство по электричеству Essential Tiny House

Примечание о безопасности. Этот пост и все наши предложения предназначены только для образовательных целей. Мы рекомендуем нанять профессионала, чтобы помочь с электрической системой вашего крошечного дома. Информация здесь даст вам отличную основу, которая поможет вам чувствовать себя уверенно в разговорах с электриком. Для получения дополнительной информации зарегистрируйтесь в нашем Класс строительства крошечного дома

Вот ваш основной путеводитель по электрике крошечного дома.

Мы определяем техническую терминологию, обсуждаем потребность в электроэнергии для небольших помещений и даже изучаем солнечные системы для автономных крошечных домов.

Элементы электрической системы маленького дома

Элементы электрической системы маленького дома такие же, как и в большом доме, только их меньше. Ниже приведены некоторые основные термины и части электрической системы крошечного дома. Если вы отключитесь от сети и выберете солнечную систему, они останутся прежними, с добавлением солнечных панелей, аккумуляторов и инвертора.

Заземление

Заземление — одна из самых важных вещей при подключении электричества в маленьком доме. Он нужен для безопасности, чтобы вернуть электричество на землю туда, куда оно хочет. Без заземления электрический ток может пройти через ваше тело и вернуться на землю, вызывая у вас удар током. Действительно, заземляющий провод будет непрерывным по всей электрической системе крошечного дома, спускаясь в землю.

Вольт

Вольт — это общепринятая единица измерения, которую вы будете часто слышать, имея дело с электричеством. Это форма электрической силы. В большинстве домов вы будете работать с напряжением переменного тока (переменного тока). Как правило, по проводам в доме проходит напряжение 240 вольт. Для крошечного дома вы можете использовать 240 или 120 вольт. Это потому, что большинство розеток и штуковин работают на половине 240 или 120 вольт. Тем не менее, высокоэнергетические приборы, такие как плиты и сушилки, используют 240 и требуют специальных выключателей и проводки, чтобы выдерживать повышенную электрическую силу. Какие электрические приборы вы будете использовать, поможет определить, подходит ли 240 или 120 вольт для электрической системы вашего крошечного дома.

Ампер

Ампер — еще одна единица измерения в мире электричества. Они представляют поток или течение. Чтобы понять электрические усилители, полезно подумать о проточной воде. В этом случае ток — это то, сколько воды на самом деле протекает. Возвращаясь к электрической системе нашего крошечного дома, ампер показывает, сколько электричества проходит через него.

Одно место, где вы столкнетесь с усилителями, находится в коробке выключателя, при этом общая сила тока, поступающая в коробку, распределяется различными выключателями. Они позволяют различному количеству электричества проходить через них и выходить в цепи по проводам. Чрезвычайно важно использовать провод правильного размера для проходящего через него тока; слишком много ампер через провод меньшего сечения может вызвать пожар. Прерыватели помогают предотвратить это, ограничивая количество ампер, проходящих через каждую цепь, которой они управляют.

Ватт, киловатт, киловатт-час

Ватт и киловатт-час — еще одна важная единица измерения. В этом случае они измеряют общее энергопотребление. Чтобы рассчитать ватты, вы просто умножаете вольты на амперы. Это число дает нам представление о том, сколько энергии что-то потребуется. Наконец, поскольку мы склонны использовать электричество с течением времени, вы можете измерить количество ватт в час или 1000 ватт в час, что является киловатт-часом. Поскольку в большинстве домов используется много тысяч ватт в час, киловатт-час является стандартной единицей измерения потребления электроэнергии; Вы, вероятно, увидите это в своем счете за электроэнергию.

Коробка выключателя

Коробка выключателя — это то место, откуда подается питание и распределяется по электрической системе крошечного дома. Отдельные выключатели посылают измеренное количество электрического тока (ампер) в каждую цепь в доме по проводам. Если одновременно включено слишком много приборов, пропускающих через цепь больше тока, чем предусмотрено, выключатель сработает. Это отключает питание этой цепи и предотвращает пожар.

Проволока

Существует множество видов проволоки и различных размеров или калибров каждого вида проволоки. Чрезвычайно важно выбрать правильный провод для вашего приложения. Некоторые провода лучше подходят для влажных условий, для подачи большого тока на такие устройства, как сушилка, или для легкого изгиба, чтобы поместиться в небольших помещениях.

Чтобы узнать больше о различных частях электрической системы крошечного дома, в том числе о том, как они соединяются друг с другом и как подключать розетки, осветительные приборы и т.

д., запишитесь на наш курс по строительству крошечного дома.

Требования к электроснабжению крошечного дома

Требования к электроснабжению крошечного дома во многом зависят от того, какие электроприборы вы будете использовать. Поскольку крошечные дома меньше стандартных домов, у вас, естественно, будет меньшая потребность в электричестве для освещения, розеток и отопления/охлаждения. С другой стороны, приборы с высоким потреблением электроэнергии, такие как холодильники, плиты, тостеры, фены, сушилки для белья и т. д., потребуют аналогичного количества электроэнергии (за исключением, возможно, холодильника, если это небольшой холодильник в меньшем пространстве). Диапазон электрических требований крошечного дома может составлять от 0 до 30 ампер. Подробности смотрите ниже.

С точки зрения безопасности требования к электрической системе крошечного дома точно такие же, как и к любому другому дому. Если вам не терпится погрузиться в строительные нормы и правила для электротехники, вы можете бесплатно получить онлайн-доступ к «библии электротехники», также известной как Национальный электротехнический кодекс (NEC)! Вам нужно будет настроить учетную запись. Этот почти 1000-страничный документ расскажет вам обо всех тонкостях электроустановок. Это стоит просмотреть, просто чтобы увидеть, как все делается, когда вы планируете и проектируете электрическую систему своего крошечного дома.

Еще одним замечательным ресурсом является буклет для проверки кода Международного совета по кодированию: иллюстрированное руководство по подключению безопасного дома. Они действительно отлично справляются с объединением всех правил до того, с чем вы, скорее всего, столкнетесь. Это отличная ссылка, даже если вы не собираетесь делать свою собственную электрическую систему.

Сколько ампер мне нужно для крошечного дома?

Если вы планируете использовать большинство стандартных электроприборов, для электрической системы вашего крошечного дома потребуется около 30 ампер. Это наиболее распространенная установка для крошечных домов, а также для жилых домов. Однако ваши потребности в электричестве могут быть значительно ниже, если вы не выберете энергоемкие приборы, такие как электрический холодильник, электрическая плита или электрический водонагреватель.

Многие из участников наших занятий по строительству крошечных домов выбирают скромные солнечные системы, которые просто обеспечивают электричеством освещение и зарядку небольших устройств. У них может быть доступ к холодильнику в общественном месте или на летней кухне, они могут использовать пропан или дрова для приготовления пищи и отопления, а также разумно использовать горячую воду.

Чтобы понять, сколько ампер вам может понадобиться для вашего крошечного дома, вы можете использовать этот калькулятор электроэнергии, чтобы получить представление о максимальном количестве ватт, которое вы будете использовать (помните, киловатт равен 1000 ваттам). . Затем разделите это количество ватт на 240 или 120 вольт, в зависимости от напряжения, которое будет использовать электрическая система вашего крошечного дома. Последнее число будет амперами.

Вот формула: ватты/вольты=амперы

А вот пример потребления электроэнергии крошечным домом в ваттах:

• Потолочный вентилятор: 25
• Лампы x 5: 35
• Мини-холодильник: 60
• Ноутбук: 60
• Телефон: 15
• Электрический чайник: 1000
• Обогреватель: 1500
• Водонагреватель на 5 галлонов: 1500

Всего ватт: 4195

ватт/вольт = ампер = 4195/240 = 17,48 ампер

Как провести электричество в маленьком доме?

Как и в любом доме, в крошечном доме идеально провести электричество во время строительства. По мере строительства крошечного дома стены будут открытыми и открытыми, поэтому провода можно будет легко провести к розеткам, приборам и осветительным приборам. Включение электричества в дизайн вашего крошечного дома может быть полезным шагом в этом процессе. Конечно, вы всегда можете добавить и изменить электрическую систему вашего крошечного дома позже, но это будет больше работы, чем ее настройка во время строительства.

Для крошечного дома на колесах наиболее распространенными способами подачи электричества являются штепсельная вилка для автофургона или вход на 120 вольт с поворотным замком. Оба они в основном выглядят как розетки снаружи крошечного дома. С ними вы подключите весь дом. После того, как электричество поступает через эти вилки, оно будет распределяться через распределительную коробку.

Если вы строите крошечный дом на фундаменте, мобильные варианты по-прежнему хороши. В этом случае вы также можете провести прямую электрическую линию к крошечному дому через подземный или надземный трубопровод. Такой жестко зашитый вариант подойдет для сарая, бытовки или другой хозяйственной постройки.

Солнечная электроэнергия для небольшого дома

Солнечная электроэнергия — отличный вариант для электрической системы вашего крошечного дома, особенно если вы планируете перенести свой крошечный дом в отдаленные места. Любая солнечная электрическая система требует хорошего солнечного освещения, поэтому, если ваш крошечный дом будет в основном в тени, это не сработает.

Источник изображения: In Habitat

Основными элементами солнечной электрической системы являются: фотоэлектрические (PV, солнечные) панели, электропроводка, батареи и инвертор. Панели собирают солнечную энергию и превращают ее в электричество; батареи хранят это электричество; инвертор превращает электроэнергию в переменный ток, наиболее распространенный в домах; и проводка перемещает электричество вокруг.

Вы можете установить наши фотоэлектрические панели на крышу вашего крошечного дома или установить их поблизости.
