Ввод сип в деревянный дом: СИП внутри дома: гори ясно, чтобы было всем теплее! / О вводе в дачные дома, PE, СИП и щитке для УЗИП – CS-CS.Net: Лаборатория Электрошамана

СИП внутри дома: гори ясно, чтобы было всем теплее! / О вводе в дачные дома, PE, СИП и щитке для УЗИП – CS-CS.Net: Лаборатория Электрошамана

Дом пользователя Belaal в момент пожара из-за возгорания СИПа в счётчике

Сегодня у нас будет СТРАШНЫЙ пост. Потому что пора начинать КОШМАРИТЬ не абстрактными вещами, а настоящими рассказами! Ещё один Кошмарник я сделаю по материалам фоток парня, который занимается обслуживанием этажных щитов за Уралом. Там вообще в ходу классная лотерея: «Выбирай, в каком месте тебе понравится открутить ноль на весь этаж».

В посте почти все фотографии — НЕ МОИ. Они принадлежат моим читателям. Они присылали мне их на почту или оставляли ссылки в комментариях к разным постам. Мне надо было фотки откадрировать, поэтому я подписал их общим копирайтом.
В тексте поста я буду указывать, откуда я взял фотки. Если я чего-то напутал или забыл — вы можете написать мне на мыло или в комменты, и я подпишу авторов в тексте поста.

Накатать этот пост меня вдохновило несколько каналов пожарных, которые я как-то нарыл на YouTube. Навскидку мне запомнились «Я — Пожарный» и «Дерзкий Пожарный». Советую пару часиков на них позалипать, чтобы понять то, что же такое — пожар и как сложно его тушить. А самое жуткое — это то, когда ввод сети в дом сделан так, что его нельзя отключить. А таким страдают некоторые посёлки в регионах: ввод со столба сразу заходит в дом и идёт на счётчик или вводной автомат, но внутри дома. Про это мы сегодня поговорим.

Но САМЫЙ кошмар, с которым несколько народа уже попало — это провод СИП и та его особенность, что он горит как свечка. Заглавное фото поста предоставлено юзером Belaal с сообщества, который зафоткал то, как горит его собственный дом на рассвете. Успев выбежать вместе с семьёй. Причина пожара — заведённый внутрь дома горе-электриками СИП и плохой контакт в счётчике внутри этого же дома. Пиздец.

Содержание

• 1. Горючий провод СИП. Почему его НЕЛЬЗЯ заводить внутрь жилого дома?
• 2. Хреновые соединения. Щиток на фасаде от Funt. Лучше сгорите, но зато не воруйте!
• 3. Способы перехода с СИПа на медь на фасаде.
• 4. Щит заземления и УЗИП на фасаде дома. Решаем все задачи одним щитом.
• 5. Следим за качеством соединений и даже расходников: хреновые шинки и НШВИ.
• 6. Итоги. Как же обращаться с СИПом?

1. Горючий провод СИП. Почему его НЕЛЬЗЯ заводить внутрь жилого дома?

Почему-почему? Да потому что он горючий. Это не ошибка или какое-то недопущение, а просто СИП так устроен. Дело в том, что химически можно получить два вида материалов для внешней изоляции: или такой, который стоек к солнечному свету, но горит, или такой, который не горит, но и не стоек к солнечному свету.

Поэтому рано или поздно Niled (как я понимаю) взяли и спроектировали специальный провод СИП для воздушек. В принципе у меня лежат образцы, так что я могу мелкий пост с фотками СИПа и зажимов сделать. Думаю, что сделаю, да. СИП — это ПРОВОД, а не кабель. Он создан специально для воздушек и имеет огромное количество разной арматуры для того, чтобы его можно было легко монтировать и подключаться к нему.

СИП самонесущий — ему не надо никаких поддерживающих тросов и дополнительной изоляции. Поэтому, кстати, то как электросети опускают его в трубу при монтаже щитков на столбе является для СИПа грубейшей ошибкой. Вот так поступать с СИПом нельзя (фотка из поста про ВРУ и ненависть):

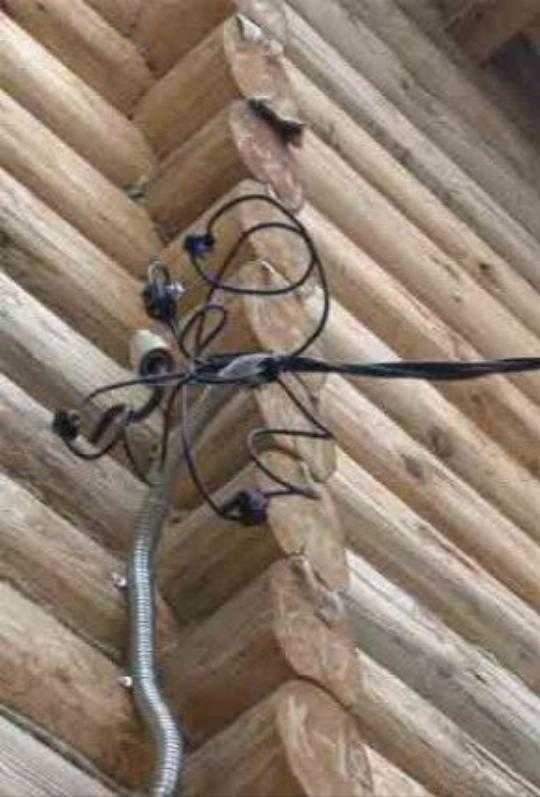

Идиотское подключение СИП к ВРУ в гофре

Для СИПа созданы специальные зажимы, которые покрывают большой ряд сечений и видов проводов: изолированный (с острыми зубцами для прокалывания) и неизолированный (с плоскими контактными пластинами). Всё продумано и сделано так, чтобы СИП находился только на улице, а если мы захотим подключить к нему подземный кабель — то мы использовали специальные зажимы.

Ещё раз. СИП — ГОРЮЧИЙ! При горении он будет капать горящими расплавленными каплями и поджигать всё вокруг! Из-за этого его ЗАПРЕЩЕНО ЗАВОДИТЬ В ДОМ! Он должен идти только ПО УЛИЦЕ!

Но у нас, как обычно, на правила плюют! Причём по двум вариантам: шобы не воровали (зато сгорели нахер) или в варианте «да нахер нужны эти дурацкие правила, ща я его в трубу засуну». Вот фотка из поста про переборку щита на дачной фазенде одного заказчика:

СИП со столба уходит в ПНД-трубу и прикидывается кабелем ВбБШВ

Здесь не видно (фотка сделана почти случайно, я не знал что буду выкладывать её в пост), но СИП, любовно смотанный в пучок изолентой, уходит в ПНД-трубу, которая примотана проволокой к уголку, забитому в землю. И, конечно же, появляется в деревянном доме внутри щитка со счётчиком вот так:

В доме остался старый никому не нужный щиток учёта

Что будет, если СИП вдруг загорится? Всё вокруг будет залито горящими каплями и дом сгорит, как и было на заглавной фотке этого поста у Belaal.

Хорошо! Вторая часть мыслей: а почему СИП должен загореться? А потому что он сделан из алюминия, а алюминий под давлением затянутого винта течёт и его надо подтягивать. Вот иногда (редко, но метко) и возникают ситуации, когда плохой контакт греется и потом поджигает изоляцию СИПа.

Вот так это бывает. Обратите внимание, что вводной автомат до сильно загрустившего счётчика тут до сих пор включен.

Учётный щит со сгоревшим счётчиком (плохой контакт СИП)

А вот так было на объекте у Генерал Дрозд. Вот фотография из его поста в ЖЖ. Тут у счётчика поджарилась спинка:

Сгоревший счётчик (плохой контакт СИП), Генерал Дрозд

Видали, как полыхнуло? В данном случае щит учёта был на столбе. А если бы такое было в доме — то и был бы пожар.

Поэтому бейте палкой тех, кто пытается затащить СИП в дом. Не место ему там! А как быть — поговорим чуток позже.

2. Хреновые соединения. Щиток на фасаде от Funt. Лучше сгорите, но зато не воруйте!

Идём дальше! Теперича у меня есть несколько приветов от Кирича Funt. Ездил он к своим родственникам в область и увидел там в глубинке вот такой вот щиток ввода:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Сначала зацените какой-то хилый УЗИП. У меня такое ощущение, что это УЗИП для слаботочных сетей. А его тут поставили в силовую. Скорее всего при реальных перенапряжениях он бахнет. Может и автомат подзорвёт. Хе хе.

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Но самое весёлое и трешовое — это вот ЭТО:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Если кто не понял — то это алюминиевые жилы специального провода для воздушек (АВК), который должен защищать линию от ложных подключений и воровства. Фазная жила у него находится в центре, а нулевая оплетает её. Это похоже на коаксиальный кабель.

Ну вот сделали такой, млять, провод. А как его подключать внутри щита-то? Ведь тут у нас система ТТ, в ней по нулю может прилететь что угодно. Значит ноль надо изолировать (как и чем, если он оплетает фазу?). А потом эти алюминиевые жилки как-то запихать в клеммы автомата или ещё куда-то.

Вот тут находчивые энергетики и решили поставить обычный пластиковый клеммник, про которые я ещё очень давно писал. Полный пиздец. Этот провод сам собой вынуждает делать пожароопасные щиты. Вы запомнили номинал вводного автомата? Он на 16А! То есть, вот это вот так обгорело на токе ВСЕГО в 16А!

А это ещё не всё. Знаете, где стоит этот пластиковый щиточек? ВОТ ГДЕ:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

На фасаде деревянного дома. А чтобы дом гарантированно сгорел, вводной провод идёт под обшивкой фасада. Ох и устроили мы там с Киричем кипиш и промывку мозгов! Кирич — вживую, а я виртуально!

3. Способы перехода с СИПа на медь на фасаде.

До чего мы дошли на данный момент? Мы поняли, что СИП поддерживает и радостно распространяет горение. Поэтому его место — только на улице, и заводить его в дом его ни в коем случае нельзя. А ещё мы увидели, как это горение происходит и чем чреваты хреновые контакты алюминия.

Давайте подумаем, как тогда нам оформить ввод в дом так, чтобы с ним не было проблем. Очевидно, что самый удобный способ — это подземный бронированый кабель: закопал его от столба или щитка учёта на столбе — и заводи в дом.

А как быть с СИПом? Довести его только до фасада дома и там перейти на медный кабель, который уже заводить в дом. Ещё раз выделю эту мысль: СИП создан ТОЛЬКО для воздушных линий — линий, которые идут по воздуху открыто вне помещений. Если вам надо протащить воздушный кабель в сарай — то вы из дома тащите медь. На фасаде дома переходите с меди на СИП и тянете его до сарая. На сарае снова переходите на медь и уводите её в сарай. Вот так и только так!

Давным-давно на МастерСити была вот такая вот фотка идеального, как там писалось, варианта перехода на медь на фасаде дома:

Пример перехода с СИПа на медный кабель через специальные сжимы

Да, её можно использовать как образец, потому что тут всё сделано грамотно: СИП держится на анкерном зажиме за кольцо, вкрученное в стену дома. Он находится на расстоянии от фасада и не касается его. Медный кабель выведен из дома через стальную трубу, выход которой загнут вниз, чтобы в неё не заливалась вода. Медь и СИП соединены между собой через специальные зажимы, а на жилы СИПа надеты изолирующие колпачки.

Дополнительно автор этой фотки обмотал медные жилы чёрной изолентой, чтобы придать им светостойкость. Фотка эта достаточно старая, и что именно была за изолента — не известно. То ли какая-то специально светостойкая (возможно, от 3М), то ли обычная. Если обычная — то она быстро развалится.

А вот вариант того, как сделал переход на медь один из камрадов, с которым я переписывался по мылу. Идея хорошая, но до конца я с ним не согласен: СИП идёт по фасаду дома в пластиковой трубе и, хоть эта труба имеет сертификат негорючести, всё же это — не то решение: она не светостойкая и рано или поздно разрушится. Если бы тут была сталь — то было бы здорово!

Один из примеров перехода с СИПа на медь через клеммы на DIN-рейку

Но иногда возникает более сложная задачка, когда надо решить сразу и вопрос с вводом СИПа, и УЗИПами, и подводкой контура заземления и иногда поместить счётчик в доме или около него. И вот тут и придумалось у меня комплексное решение.

4. Щит заземления и УЗИП на фасаде дома. Решаем все задачи одним щитом.

В общем, этот вариант у меня достаточно устоялся и сейчас на всех консультациях по щитам я про него и рассказываю. Да и мне самому понравилась эта идея в стиле «Блин! Как же это я про тебя забыл-то». Чтобы понять, к чему я веду, давайте выпишем те задачки, которые нам надо решить при вводе электричества в дом:

• Контур заземления и молниезащиты. Именно контур, а не пресловутый треугольник, который все так любят. Если вы делаете молниезащиту — то вам надо забить заземлители хотя бы по двум, а лучше по четырём углам дома и обвязать это всё в единую полосу. Если не делаете — то достаточно забить один заземлитель с контролем сопротивления контура.
• Ввод PE от контура заземления в щит. Чаще всего сам контур заземления делается стальной полосой или проволокой. Понятно, что тащить её в щит — это тупо. Как её блин затащить в белый и красивый щит серии AT/U, например? Вы ещё скажите — к корпусу щита приварить, хех.
  Поэтому где-то на улице/подвале к полосе приваривается болт, к которому через наконечник ТМЛ прикручивается обычный медный провод ПуВ/ПуГВ сечением от 10 квадратов, который уже и заводится в дом. Такое соединение надо как-то защитить от земли, влаги и сделать его обслуживаемым.
• Внешний разъединитель на случай пожара или ЧП. Было бы хорошо, если бы где-то вне дома был разъединитель, которым дом можно отключить.
• УЗИПы. Им требуется две вещи (в самом жёстком варианте): металлический щиток, где они могут спокойно и безвредно бахнуть или загореться и PE максимально близко к контуру заземления. А между УЗИПами и щитом, который мы ими защищаем (наш щит дома) ещё и желательно сделать некоторое расстояние (несколько метров кабеля).
• Переход с СИПа на медь. Про это мы уже говорили: СИП заводить в дом нельзя.

Что у нас получается? Сначала кажется, что я выписал список пунктов, которые противоречат друг другу. Как, блин, перейти с СИПа на медь и сразу же поставить УЗИПы и ещё и полосу от контура подвести?

Так вот вам хорошее и грамотное (по моему мнению) решение: металлический щит ввода на фасаде дома! Это не щит для счётчика (но его можно совместить с ним), а специальный щит, где могут стоять УЗИПы, приходить СИП в металлической трубе и стальная полоса от контура заземления.

Удобнее всего делать такой щит на базе серии ST от DKC. Вот щиток, который я делал для комплекта щитов в Пушкино:

Щит для ГЗШ и УЗИП на фасад дома

Тут у нас есть главная заземляющая шина (ГЗШ), на которую будет приходить PE от контура заземления и ряд клемм «Вход-Выход» (клеммы на 16 квадратов, соединённые попарно перемычками), которые нужны для того чтобы соединить между собой кабель ввода из земли, кабель ввода на дом и сделать отвод на установку УЗИПов внутри этого щитка. Сам щиток будет находиться на стене дома.

А вот ещё пример таких щитков (учёта на столб и УЗИП на фасад) для дома в Грибаново:

Щит учёта состоит из вводного автомата, счётчика и вольтметра

Кайф такой идеи в том, что мы не пытаемся впихать брутальные и объёмные вещи в нашу красивую DIN-реечную систему (как это было, например, в щите в Томилино), а выносим всё объёмное на фасад дома. А в щит (шкаф) дома будет приходить уже трёх- или пятижильный кабель, и в том щите можно будет действовать точно так же, как в квартирном — просто брать питание и использовать его, не думая ни о каких системах заземления.

Небольшой щиток учёта и щит УЗИПов для этого щита (Грибаново)

В итоге можно сказать так: если вы знаете, что никогда никакие УЗИПы, молниезащита и прочие прелести вам не понадобятся — то переходите на фасаде дома с СИПа на медь и заводите её в дом сразу. Если же есть желание сделать задел на будущее — то организуйте себе такой вот щиток на стене (фасаде) дома и подтащите туда ввод от контура заземления и ввод со столба. А в будущем в этом щитке можно будет развернуться.

Так вышло, что Кирич Funt переделывал ещё один ввод у своих родственников, но в другом доме. И вот там как раз мы и сделали такой щиток на фасаде с заделом на будущее.

Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)

Воздушный ввод при помощи сжимов переводится на два кабеля ВВГ-нг-LS 1×10, которые потом в трубе опускаются к щитку на стене.

Переход с ввода на кабели ВВГ (Funt)

В щите пока вот так вот. Если в будущем понадобится добавить сюда УЗИПы или что-то ещё — то место есть.

Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)

5. Следим за качеством соединений и даже расходников: хреновые шинки и НШВИ.

И последний кусок поста про пожары и прочее — неожиданный. Оказывается, если мы имеем дело с вводом питания в дом, то обращать внимание надо ещё и на шинки, на которых некоторые недобросовестные электрики пытаются делать разделение N/PE.

Если вы посмотрите на всякие «щиты ввода на столб» от застройщиков или местных электриков, то там обычно используются самые обычные винтовые латунные шинки на DIN-рейку. А у них есть два косяка: зажим провода торцом винта и слабый ток, на который они рассчитаны (до 63А обычно).

Как мы помним, хе хе, алюминий обладает текучестью под давлением винта. Поэтому если зажать СИП напрямую в такую шинку, то рано или поздно можно получить вот такое вот дерьмо:

Дешёвая латунная шинка N/PE, сгоревшая из-за плохого контакта

А если стебаться ещё сильнее, то посмотрите на то, как иссверлен этот латунный брусочек. Может быть само его сечение и позволит пропускать ток в 63А, но если в нём наделать дырок, то сечение бруска в этих местах снизится.

Какой у нас самый худший вариант аварии с отгоранием нуля на магистральной линии? Если у нас сделана система TN-C-S, повторное заземление нуля в линии хреновое — то через такую шинку может течь огромный уравнивающий ток. В самом худшем случае — ток до номинала вставок на подстанции, которыми защищена эта линия.

Поэтому такие шинки использовать для ввода СИПа или узла разделения PEN НЕ НАДО! Берите распределительные блоки. Я использую ABB BRU/DBL, но те же ИЭК и ТДМ делают блоки «РБ», которые тоже имеют право на жизнь и имеют надёжный контакт (а стоят недорого). Их можно брать на ток от 125А и не париться.

А следующую порцию фоток мне снова прислал читатель. Вводные данные такие — в щите стоит на вводе автомат C25, потом УЗМка. В какой-то из дней было обнаружено, что один из контактов автомата подгорел, а УЗМка начала стекать с рейки.

Плохое качество наконечника НШВИ: оплавилась УЗМка

Вот так выглядит подгоревший контакт автомата. Видно, что юбочка наконечника НШВИ расплавилась и стекла по проводу.

Плохое качество наконечника НШВИ: оплавилась УЗМка

УЗМке досталось из-за теплового расцепителя автомата: температура от плохого контакта передавалась на внутренние железки автомата, которые грели его корпус. А его корпус нагревал УЗМку, которая стояла рядом. Вот она и поплавилась.

Плохое качество наконечника НШВИ: оплавилась УЗМка

Когда нагрев стал более сильным, автомат стал отключаться по тепловому расцепителю и только тогда проблему заметили.

Мы с автором фоток гадали о том, почему НШВИ оплавился и остановились на двух версиях: или на том, что НШВИ был из какого-то странного металла (его расцветка напоминает китайскую) и плохой контакт был внутри него, или на том, что плохой контакт был внутри автомата.

Плохое качество наконечника НШВИ: оплавилась УЗМка

6. Итоги. Как же обращаться с СИПом?

В общем, если подвести итоги, то написать надо вот такие мысли:

• СИП — пожароопасен и он таким создан специально (из-за использования полимера, который светостоек, но горюч).
• Его место — ТОЛЬКО на улице. Заводить в дом его нельзя и это чревато пожарами.
• Переходить с СИПа на медь надо около фасада дома. Сделать это можно или сжимами или при помощи щитка на стене дома.
• Если у вас будут УЗИПы, молниезащита, система TN-C-S или ещё что-то подобное, то для всего этого удобнее будет организовать щиток на стене дома, куда подтащить ввод и провод от контура заземления. В этом случае все брутальные и пожароопасные компоненты (СИП, УЗИП) будут находиться в брутальном металлическои ящике и не надо будет думать о том, как запихать их в обычный силовой щит внутри дома.

На этом у меня всё. Держите ещё и фотку из инетовских приколов. Это называется «…если нет заземления, но начальство настяло на обратном».

Как не надо делать заземление объектов

Ввод СИП в дом — 25 глупых ошибок при подключении электричества.

В настоящее время воздушный ввод в загородный дом от магистрального участка линии электропередач практически всегда выполняется изолированным проводом СИП.

Кабель используется только при подземном способе прокладки. Монтаж СИП под землей, даже в защитной трубе запрещен.

В былые времена при воздушном вводе вам достаточно было купить только сам кабель или изолированные провода необходимой длины, приходил электрик с пассатижами и все это подключал на гребенку или гусак в течении получаса.

Монтаж СИП при всех его преимуществах связан с определенными трудностями и своими технологическими особенностями.

Сами вы его скорее всего подключать не будете, но вот знать основные моменты, которые нужно проконтролировать при работе электрика, все же стоит.

Выбор арматуры

Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.

Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.

Воздушный ввод состоит из трех основных узлов:

• «узел» подключения на опоре

• «узел» подключения на фасаде дома

Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:

Ошибка №1

Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.

В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.

Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.

Что нужно купить при однофазном вводе СИП:

Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках. Рассчитать сколько все это будет стоить + заказать себе с доставкой на дом (включая сам СИП) можно — ОТСЮДА.

Какой СИП нужен для подключения дома?

Какой провод СИП использовать? Самый лучший вариант СИП-4 (4*16) – при трехфазном вводе 380В или СИП-4 (2*16) при однофазном 220В.

Чем отличаются СИП-1,2,3,4,5 между собой, читайте в отдельной статье.

Ошибка №2

Никаких тросиков для подвески здесь не требуется.

Провод же не зря называется самонесущим.

Подключение СИП на опоре

Рассмотрим каждый из узлов по отдельности. Начнем с опоры.

Во-первых, СИП на опоре нужно за что-то закрепить.

Ошибка №3

Не цепляйте провод за существующие элементы конструкций – траверсы, монтажные петли, штыри и т.п.

Это делается при помощи специального крюка или кронштейна.

Вот его спецификация от разных производителей.

Ensto

SO 279SO 253

Niled

CA 16CS 10.3

IEK

CAB 25, КАМ 1500-4000

Sicame

PA 69FCS 10.3, CS 10-2000

EKF

CA 25, SO 253

ВК

СА 25СА 1500-2000

МЗВА

СА 25МСА 2000

На опоре он крепится при помощи бандажной ленты.

Ensto

COT 37, 36

Niled

F207

IEK

ЛМ-50, СГ-20, СУ-20

Sicame

IF207

EKF

F2007. 50

ВК

F20.7

МЗВА

F20

Обратите внимание, есть ленты стандартной шириной 20мм, а есть 10мм.

Также при одинаковой ширине они могут отличаться и толщиной.

Бандажная лента на опоре стягивается специальной машинкой.

Фиксация ленты происходит скрепой или бугелем.

Ensto

COT 37, 36

Niled

NC20, NB20

IEK

ЛМ-50, СГ-20, СУ-20

Sicame

CF20

EKF

C20, NC20

ВК

С20, В20

МЗВА

С20, В200

Подбирайте скрепу так, чтобы она соответствовала ширине ленты!

Ошибка №4

Для узкой ленты скрепа на 20мм уже не подойдет.

При этом следует различать разновидности скрепы и бугеля. Нельзя их считать абсолютно одинаковыми по условиям применения.

Бугель (тот что с зубчиками) монтируется на анкерных опорах магистральных ВЛИ. У него гораздо большая разрушающая нагрузка или грубо говоря, он прочнее «держит» ленту.

Что это значит? Представьте, что кто-то случайно зацепил ваш СИП и потянул его со всей дури. Ну или просто на него упало дерево.

При очень надежном креплении на опоре бугелем, СИП просто вырвет вместе с куском вашего фасада. Если же на опоре бандажная лента будет стянута скрепой, есть большая вероятность, что лента просто разойдется и “отстегнет” анкерный кронштейн от опоры.

Провод СИП упадет на землю, не повредив фасад дома. Если у вас нет в наличии специальной машинки для затяжки бандажной ленты, есть еще один вариант крепежа кронштейна на опоре — хомутом от EKF  BF 207.

Здесь всё стягивается обычным гаечным ключом без специнструмента.

Анкерные и прокалывающие зажимы

За сам кронштейн СИП цепляется анкерным зажимом.

Ensto

SO 243

Niled

DN1, DN123

IEK

ЗАБ 16-25М

Sicame

PA 5D

EKF

PA 25*100

ВК

РА 2/25S

МЗВА

PA 25*100M

В данный зажим вставляется каждая жила провода и затягивается болтами или расклинивается клином. При этом клин не нужно забивать молотком.

Все делается от руки, а в процессе натяжки клин сам должен занять свое положение.

Ошибка №5

Провода вставляются в зажим без всяких петель.

Вот так делать нельзя!

Не путайте глухой клиновой зажим НКК под голые провода АС, с зажимом под СИП.

У СИП каждая жила вставляется в свою канавку, а между ними как распорка идет клин. Два (220В) или четыре (380В) провода зашли с одного конца и вышли с другого.

Ошибка №6

Не используйте анкерный зажим от СИП-2 для монтажа СИП-4.

Анкер СИП-2 предназначен только под один провод, для СИП-4 он не годится.

Каждый конец провода на опоре должен быть закрыт изолирующим колпачком.

Ensto

PK 99.025

Niled

CE 6.35

IEK

КИ 6-35

Sicame

GPE 3

EKF

CE4-50

ВК

CE 6-35

МЗВА

CI 6-35

Обычно он идет в комплекте с прокалывающим зажимом. Именно этим зажимом и происходит подключение вашего абонентского СИП к магистральной линии 0,4кв.

Такие проколы в среднем рассчитаны на токи от 50 до 100А! Вот таблица и маркировка ответвительных прокалывающих зажимов “СИП — СИП” или “СИП — Кабель абонента”:

Ensto

Sliw 52

Niled

Р616R

IEK

ЗОИ 16-95

Sicame

TTD 151FJ

EKF

P2X-95

ВК

CT 70A

МЗВА

ОР616

Ошибка №7

При этом обратите внимание, если по улице идет ВЛ с голыми проводами, а не изолированными, то зажимы понадобятся совсем другие.

Проколы “Голая ВЛ — СИП”:

Ensto

SLIP 22.12, SLIP 22.127

Niled

N616

Sicame

NTD

EKF

N640

ВК

CTN

МЗВА

ZP1

Ошибка №8

Не разрешайте электрику подключать СИП к голым проводам банальной скруткой или бандажом!

Из-за отсутствия герметичности он быстро нахватает влаги.

Подключение проколами “СИП-СИП” можно выполнять даже под напряжением.

Главное иметь необходимые средства защиты и инструмент. При подключении зажимов проконтролируйте, чтобы у электрика был специальный держатель.

Стягивающий болт на “орехе” имеет срывную головку. При затяжке ключом очень трудно удержать зажим в нужном положении голыми руками.

Ошибка №9

Создаются такие усилия, которые обязательно его перекосят и тем самым, ухудшат контакт.

Не нужно нагромождать зажимы на магистральном СИП друг на друга и ставить их впритык.

Ошибка №10

Также не стоит делать большую разбежку, в особенности на свисающих спусках.

Начинать подключение нужно с дальнего от опоры прокола.

Далее, отступая несколько сантиметров, продвигайтесь последовательно к телу стойки. Фаза и ноль отыскиваются бесконтактным индикатором.

Ошибка №11

Следите за тем, чтобы выходящий из зажима винт не упирался в соседний провод.

Иначе при ветре он повредит изоляцию.

Ошибка №12

Кто-то считает, что после подключения вовсе не обязательно притягивать абонентский СИП стяжками к общей магистрали.

Якобы это поможет избежать лишнего перегрева провода. Однако болтающиеся концы постоянно будут подвергаться механическим воздействиям, что в конечном итоге приведет к нарушению контакта в проколе.

Правильно отмеряйте запас и не делайте слишком больших петель.

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13

Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное — с подключением алюминиевой жилы к вводному автомату.

СИП — это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае — опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14

Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15

Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП — голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16

Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ensto

SO 76.19, SO 76.11

Niled

SF20, SF50

IEK

КФК 12-47.6

Sicame

SC 93-6

EKF

SF 60

ВК

BRPF 150.6

МЗВА

BRPF-6

Ошибка №17

СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком.

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18

Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19

Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20

Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21

Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22

Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23

Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24

Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25

Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

Объяснение преимуществ SIP-панелей —

8 июня 2022 г. Дэвис Фрейм

Что такое SIPS-панели?

Аббревиатура SIP расшифровывается как Structural Insulated Panels. Вы найдете эти панели, используемые в различных структурных построениях. Что делает их особенными, так это их метод строительства. Обычно SIP-панель состоит из внешней и внутренней панели, чаще всего из OSB (ориентированно-стружечная плита). Между этими двумя панелями помещается теплоизоляционный пенопластовый материал. Эти панели используются для обшивки домов, коммерческих зданий и гаражей, обеспечивая изоляцию.

Каковы преимущества панелей SIPS?

При строительстве каркасных домов этот чрезвычайно универсальный строительный материал дает множество преимуществ.

Более низкие затраты благодаря эффективному строительству

Во-первых, поскольку вы получаете изоляцию с внутренней и внешней обшивкой стен, вы сократите расходы. С панелями очень легко работать и монтировать, что сокращает общее время строительства. Поскольку панели покрывают большую площадь, сокращается время монтажа. Согласно SIPS.org исследование движения времени, проведенное BASF, показало, что SIPS сократила потребность в рабочей силе на 55%. Это имеет смысл, так как требуется меньше кадрирования.

SIP безвредны для окружающей среды

Преимущества для окружающей среды многочисленны. Поскольку этот материал позволяет создать герметичную оболочку, достижение внутреннего микроклимата требует меньше усилий. В отличие от традиционного каркасного каркаса, SIP не создают полостей в стенах и кровле. Меньшее количество полостей приводит к меньшему количеству мест для проникновения холодного воздуха в здание. Новые технологии в системах вентиляции означают, что вы можете удерживать теплый или холодный воздух, одновременно получая доступ к свежему воздуху.

Изоляция из пеноматериала обычно имеет значительный R-значение, что приводит к снижению затрат на электроэнергию. Например, если вы строите стену из SIP толщиной 6 дюймов, вы можете получить отличное значение R от 21 до 25. Для сравнения, традиционные каркасные стены обычно имеют значение R 19. Наши деревянные рамы толще, а это означает, что вы можете строить из более плотных панелей, если хотите.

Меньшее потребление энергии во время производства делает SIPS одним из самых экологически чистых строительных материалов. Материалы, используемые для создания SIP-панелей, — это пенопласт, ориентированно-стружечная плита и клей. Хотя используемый клей действительно содержит формальдегид, это вещество соответствует стандартам выбросов HUD США и Калифорнийского совета по воздушным ресурсам. Выделение газа в пенопластовой изоляции практически отсутствует.

Технология, используемая для создания SIP, прошла долгий путь, и каждый элемент использует устойчивые методы. Например, древесина, полученная для изготовления OSB, поступает из быстрорастущих пород деревьев, выращенных в устойчиво управляемых лесах. Для производства пенопластовой изоляции требуется на 24% меньше энергии, чем для производства стекловолокна. Есть много других способов, которыми SIP превосходят альтернативные типы изоляции, о которых вы можете прочитать здесь.

SIP прослужат долго

Долговечность SIP означает, что они переживут вас и ваш дом. Вам не придется заменять или модернизировать изоляцию, чтобы сохранить комфорт в деревянном каркасном доме. Со временем изоляция из стекловолокна разрушается и теряет часть своей плотности, что приводит к увеличению счетов за отопление.

SIP-панели также соответствуют стандартам для зон с сильным ветром, а площадь несущей способности соответствует каркасным зданиям с использованием пиломатериалов 2×10, расположенных на расстоянии 16 дюймов по центру. Преимущество здесь в том, что эти панели хорошо сочетаются с деревянным каркасом, поскольку каркас из шпилек становится ненужным. Это позволяет обнажить ваши красивые столбы и балки вместо того, чтобы прятать их под гипсокартоном.

Единственное, на что следует обратить внимание при использовании SIP-панелей, — это воздействие влаги. Надлежащие выступы, пароизоляция и сайдинг, который не позволяет воде проникать в здание, являются элементами, которые могут уменьшить ущерб от воды. Мы рекомендуем установить дренажный зазор между сайдингом и панелями, если в вашем районе выпадают сильные дожди.

Как установить панели SIPS

Панели поставляются в виде листов шириной от 4 до 24 футов. Скосы и углы для размещения скатов крыши легко вырезаются пилой. Черновые проемы для окон и дверей можно вырезать прямо в панелях, а затем обрамлять.

Соедините панели шлицами или найдите соединительные системы, совместимые с SIP. Если вы не знаете, с чего начать, поговорите со своим архитектором. Вы захотите добавить пароизоляцию, чтобы свести к минимуму воздействие влаги после возведения конструкции. Поскольку панели устраняют необходимость в настенных шпильках, вам может потребоваться прикрепить полоски обшивки к внешней панели. Полоски для меха представляют собой тонкие куски дерева или металла, которые устанавливаются вертикально. Они обеспечивают более толстый материал для крепления сайдинга, если вы хотите добавить что-то вроде вагонки или корабельной обшивки.

Внутри вам, возможно, придется построить аналогичные системы для подвешивания тяжелых предметов, таких как шкафы, стеллажи и большие осветительные приборы, поскольку в панелях используется очень мало дерева. Для добавления сайдинга и внутренних элементов здания мы настоятельно рекомендуем обратиться к архитектору или строителю, имеющему опыт работы с SIP, для получения передового опыта.

Заключение

При рассмотрении вопроса строительства панельного дома вы увидите, что SIP лучше большинства строительных материалов. Они являются одним из наиболее устойчивых компонентов, снижают трудозатраты при строительстве и хорошо выдерживают воздействие многих климатических условий. Панельные дома предлагают универсальность, делая дом вашей мечты доступным. Вот пример сборки, включающей SIP.

Ищете дополнительную информацию о строительстве SIP-панелей? Мы рекомендуем посетить веб-сайт Ассоциации структурных изоляционных панелей. Этот ресурс содержит множество полезной информации об этом невероятном строительном материале. Или позвоните нам, чтобы обсудить ваш новый дом и то, как мы интегрируем SIP в ваш дизайн.

В настоящее время мы закупаем панели у Foard Panels. Их веб-сайт также предоставляет полезную информацию.

советов по работе с застежкой-молнией

Обшивка Zip System является разновидностью OSB. После того, как швы обшивки проклеены лентой Zip System, обшивка действует как водонепроницаемый барьер (WRB), а также как воздушный барьер.

В прошлом году у меня была возможность построить дом из SIP и деревянного каркаса, спроектированный архитекторами Aamodt & Plumb и построенный совместно с Bensonwood Homes, известной компанией по производству деревянного каркаса в Нью-Гемпшире. (Примечание: я впервые услышал о Бенсонвуде во время просмотра This Old House в старшей школе. Это сбывшаяся мечта построить дом с их пакетом из дерева/SIP.)

Компания Bensonwood уже несколько лет использует обшивку Zip System в своих SIP (структурных теплоизоляционных панелях), и они очень понравились ей по нескольким причинам.

Зачем использовать Zip System?

1. Простота установки. Huber Zip чертовски легко установить для вашей плотницкой бригады. Лента, которую они продают для герметизации швов, тоже на самом высоком уровне. Я очень впечатлен этой лентой после моего первого проекта. Эту систему легко освоить, потому что они не так обеспокоены эффектом черепицы или тем, где размещать вещи. Просто соедините панели и закрепите их скотчем.

2. Герметичность. Я считаю, что герметичность является недостающим звеном с точки зрения эффективности для многих строителей по всей стране. Этот дом, который мы построили с обшивкой Zip System, прошел очень хороший тест. (Оставайтесь с нами, чтобы узнать результаты.)

3. Экономия труда. Сами материалы Zip имеют более высокую стоимость по сравнению с некоторыми другими «домашними обертками», но большая экономия с Zip достигается за счет трудозатрат. Дом Zip System требует одного обхода дома по сравнению с двумя традиционными системами.

4. Ранняя гидроизоляция. Это большой вопрос для меня, особенно с панелями крыши. Обычно после того, как мои строители кладут фанеру или OSB обшивку крыши, я жду несколько дней, пока кровельщик покроет крышу бумагой для временной гидроизоляции, пока они не вернутся, чтобы установить кровлю. С Zip вы можете накрыть крышу и заклеить ее скотчем в тот же день! Высушить дом на ранней стадии возведения каркаса — это действительно приятно и, честно говоря, очень важно, если вы строите дом менее чем за 6–9 месяцев.

Использование Zip

После использования Zip в моем первом доме я в целом очень освоился с системой. Но я думаю, что необходимо внести некоторые небольшие изменения, чтобы обеспечить максимальную долговечность вашего дома в течение следующих нескольких сотен лет. Давайте посмотрим на этот проект Bensonwood, чтобы увидеть, как мы модифицировали систему Zip, чтобы удовлетворить мое стремление к максимальной долговечности.

Совет № 1: кровельная подложка из самоклеящихся материалов имеет ключевое значение

Ранняя сушка с помощью ленты Zip — это прекрасно, но я твердо верю в установку полного продукта Ice & Water Shield на крышу в качестве подстилающего слоя. , особенно если у вас невентилируемая крыша в сборе.

Эта крыша с SIP-каркасом имеет 12-дюймовые двутавровые балки, заполненные целлюлозной изоляцией, и мне нужно убедиться, что они останутся сухими на протяжении всего срока службы этого дома. Я обычно использую WIP 300HT от Carlisle для кровельного покрытия. Этот 40-мильный продукт рассчитан на высокие температуры и обладает некоторыми свойствами самоуплотнения.

Самоклеящаяся подложка перекрывает стеновые панели Zip примерно на 3-4 дюйма. Для создания навесов на этом доме архитекторы спроектировали очень крутую «крышу» с 2-мя створками.

Кровля имеет сплошную вентиляцию под металлочерепицей от карниза до конька.

Совет № 2: Установите обшивку фундаментной стены

Почти в каждом доме, который я ремонтирую, я обнаруживаю гниль в основании обшивки внешней стены. Я полагаю, что вы должны использовать гидроизоляцию основания стены, чтобы защитить необработанный край любого продукта обшивки, который вы используете.

Я использую Carlisle CCW 705 уже несколько лет. (Вот ссылка на сообщение в блоге для получения дополнительной информации о том, как использовать CCW 705.) Вы увидите, что мы использовали ленту Zip поверх Carlisle 705, чтобы убедиться, что она правильно приклеится к стенке Zip. Это дало нам около 16 дюймов дополнительной защиты в нижней части этого дома из плиты на грунте.

Эта синяя облицовка основной стены добавит тонн прочности вашему Zip-дому.

Совет № 3: Создайте зазор от дождя за всей облицовкой

Подход с защитным экраном требует наличия воздушного зазора за облицовкой (сайдингом, штукатуркой, кирпичом и т. д.). По моему мнению, этот воздушный зазор оказывает огромное влияние на долговечность вашего дома.

Любая вода, которая попадет за вашу облицовку, попадет в слой воздушного зазора, который способствует дренажу и высыханию. Просто — но это редко делается в этой стране. Если вы построите с помощью Zip и добавите воздушный зазор (дождевой экран), я ожидаю, что ваш дом будет в отличной форме через 100 с лишним лет.

В этом доме смешанная лепнина и деревянный сайдинг, так что вот как мы получили воздушный зазор от дождя.

3/8-дюйм. Зазор от дождя за деревянным сайдингом был образован рейками Cor-A-Plast с отогнутой москитной сеткой внизу. Эта стена готова к сайдингу.

Обшивка с торцевыми винтами позволяет очень легко снять обшивку позже, если у нас когда-либо будет причина. Деревянный сайдинг имеет обугленное покрытие, которое в Японии называется shou sugi ban .

На фото ниже полосы обшивки на стене справа будут покрыты деревянным сайдингом. Дренажный мат (Delta Dry Stucco & Stone) на левой стене будет покрыт штукатуркой.

Для более подробного ознакомления с системой защиты от дождя Delta Dry для штукатурки перейдите по этой ссылке на сообщение в блоге, опубликованное ранее в этом году.

Следуйте этому совету, и я думаю, вы обнаружите, что Zip — отличная система. Между прочим, этот дом взорвал 0,92 ач50 в нашем тесте двери воздуходувки! Чуть меньше стандарта Passivhaus и в пять раз жестче, чем требования кодекса для Остина, штат Техас.

Мне нравится внешняя проклеенная система, особенно когда я могу добавить свои дополнительные советы по долговечности!

Вот так выглядит традиционная трехслойная штукатурка с интегральной цветной отделкой LaHabre. Переливающиеся оттенки кедра выглядят потрясающе!

П.
