Инструкция по монтажу ЗИПС

Инструкция по монтажу сэндвич-панелей ЗИПС

1. Подготовка поверхности к монтажу

Панельная система «ЗИПС» монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.

2. Начало монтажа

К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты «Вибростек-М». Лента наклеивается и фиксируется при помощи герметика «Вибросил». На пол панельную систему опирают через два слоя виброизо-лирующей ленты «Вибростек-М». Прокладка «Вибростек-М» также обязательно должна подклады-ваться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе.

Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента «Вибростек-М» в 2 слоя.

3. Установка сэндвич-панелей

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих пане-лей первого ряда только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм. В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой. ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!

4. Подрезка панелей

Сэндвич-панели стыкуются между собой посредством пазогребневого соединения, пазогребневые стыки дополнительно стягиваются саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

5. Разбежка стыков

Отрезанные части панели длиной менее 250 мм не используется. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы закладываются полосы из гипсоволокнистого или гипсокар-тонного листов толщиной 10 мм.

6. Особенности в использовании крепежных элементов

Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели «ЗИПС-Синема».

В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.

7. Финишный слой гипсокартона

После завершения монтажа стыки между сэндвич-пане-лями обрабатываются герметиком «Вибросил». К полученной поверхности закрепляют финишный слой гипсокартонных листов толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту «Вибростек-М» в 2 слоя в соответствии с п.2 данной инструкции. При монтаже гипсокартонных листов используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

8. Заключительный этап

Излишки выступающей ленты «Вибростек-М» обрезают заподлицо с финишным слоем гипсокартонных листов. Швы заполняют акустическим силиконовым герметиком «Вибросил». Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.

Рис. 1 Схема монтажа панелей ЗИПС

Монтаж звукоизоляционной панельной системы ЗИПС Z4

Установка звукоизоляционной панельной системы ЗИПС Z4 выполняется на стены любого типа (будь то бетонные, блочные или кирпичные), жб колонны-монолит и перекрытия между этажами. Систему ЗИПС Z4 производитель рекомендует на конструкцию от 80 мм. С помощью ЗИПС Z4 также можно убрать неровности, уклоны до 20 мм. Допустимы неровности не более 10 миллиметров на п. м. (погонный метр). С использованием специальных прокладок можно выровнять перепады до 50-55 мм.

Для крепления системы ЗИПС Z4 к полу, стенам или потолку применяют специальную ленту Вибростек-М для дополнительной виброизоляции . К стене материал должен прилегать через 2 слоя ленты. Слои склеиваются, материал крепится к поверхности герметиком Вибросил.

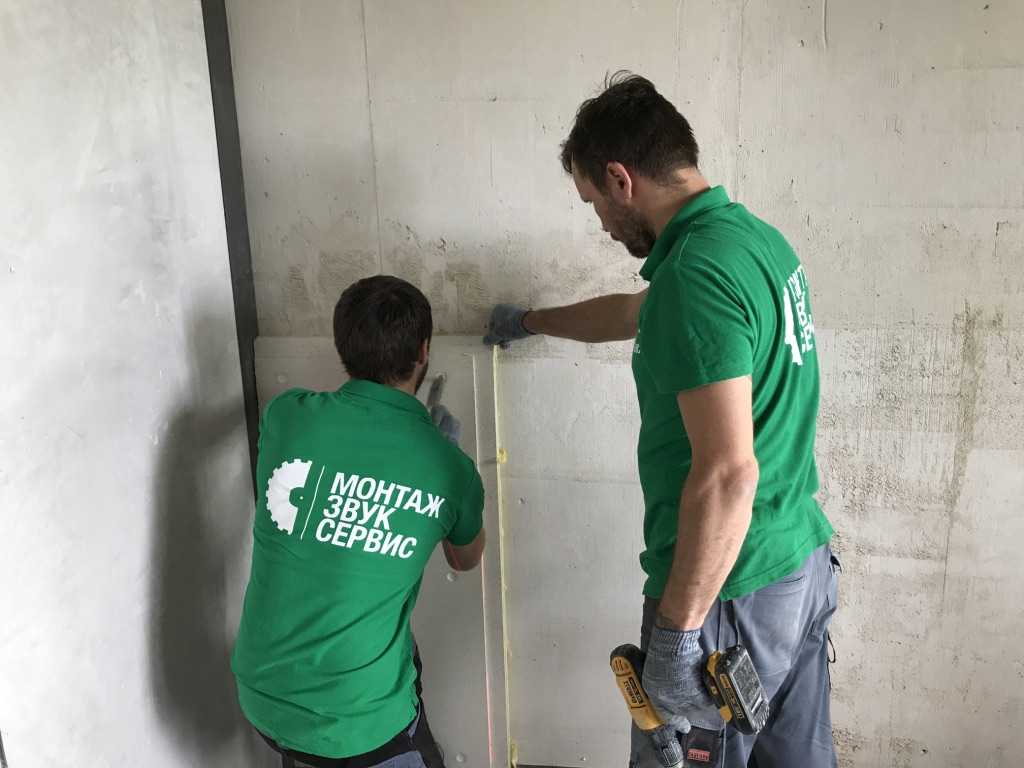

Перед началом монтажа надо создать плоскость на относе 10-15 сантиметров от стены/перекрытия при помощи лазерного построителя оси. Далее находим наименьшее расстояние от поверхности, на которую будет выполняется монтаж и отнять толщину панели (43 мм). Полученная цифра — это расстояние от лазерной плоскости до наружной части устанавливаемых панелей ЗИПС Z4, которое нужно контролировать шаблоном или линейкой по всей площади звукоизолируемой поверхности.

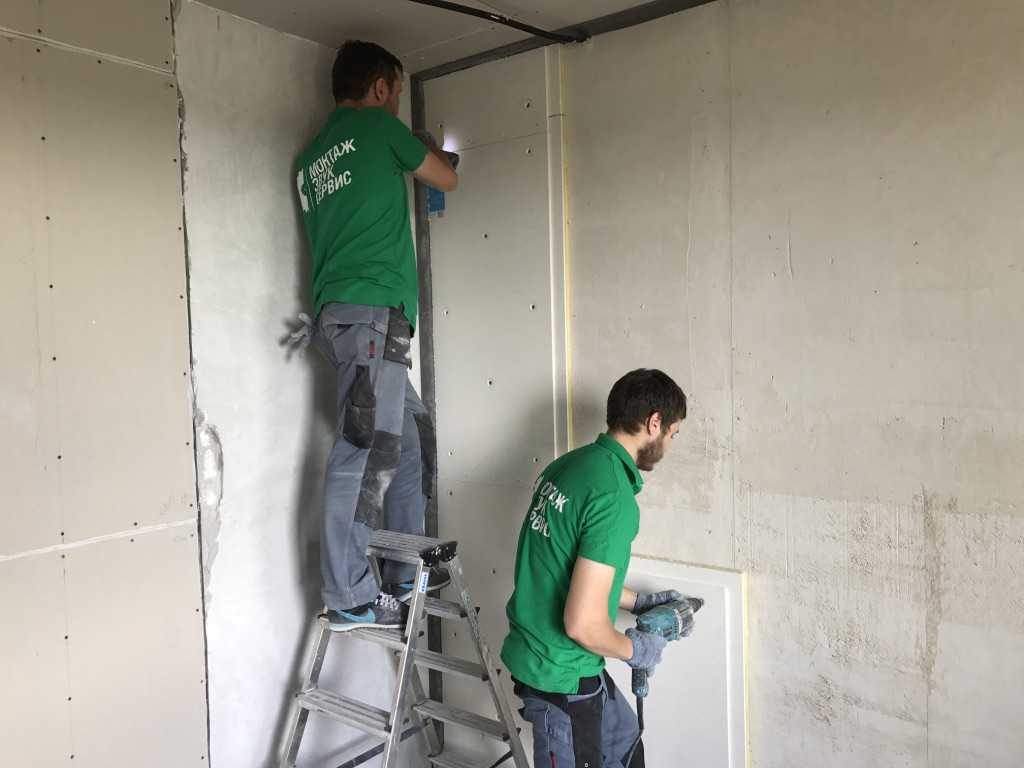

Монтировать панели рекомендовано слева-направо и снизу-вверх. У первой монтируемой панели подрезаются оба гребня, у панелей первого ряда лишь по длинной стороне. Система ЗИПС Z4 крепится к стене через виброузлы, сквозь них делается отверстие 60 мм глубиной. Закручивая шурупы нужно оставить зазор несколько миллиметров между его головкой и виброузлом для последующего регулирования откоса.

Далее ключем на 4 мм для шестигранников устанавливают зазор от стены (потолка) которую мы звукоизолируем в соответствии с заданной плоскостью с помощью подкручивания регулировочных шпилек. Головка шурупа нужно утопить на 1-2 мм. Если система монтируется на стену, то применяется 6 виброузлов (не используют 2 центральных виброузла). Если панель надо обрезать, то используются все виброузлы.

Если звукоизолируется потолок, то в 2 виброузла расположенных в центре плиты необходимо вставить металлические анкерные винты (обычные анкерные для полнотелых перекрытий, и короткие для пустотелых).

Панели ЗИПС Z4 крепят между собой пазогребневыми соединениями. Стыки соединяются саморезами. При завершении каждого ряда панели можно подрезать. Удаленную часть плиты можно использовать для следующего ряда. Разрезать панели надо электрическим лобзиком, внутренний слой ваты обрезается острым канцелярским ножом или лезвием. Остатки звукоизолирующих длинной менее 250 мм не используются. Монтируют панели с разбегом поперечных стыков не менее 250 мм. Если у панелей последнего ряда нельзя подрезать паз, туда вкладывается звукоизолирующая полоса из гипсоволокна или гипсокартона толщиной 10 мм и прикручивается саморезами по ГВЛ 3х25 мм.

После монтажа ЗИПС Z4, стыки между плитами заполняются герметиком Вибросил (специальный виброакустический герметик). Затем устанавливают финишный акустический гипсокартон, которые тоже должны примыкать к поверхностям через виброизоляционную ленту Вибростек-М. Листы крепятся саморезами 3,9 х 41 мм, причем нельзя чтобы саморезы попадали в виброузлы, шаг по горизонтали – 400 мм, по вертикали – 200 мм.
После установки финишного слоя выступающую часть ленты Вибростек-М обрезаются заподлицо с листами ГКЛА, все швы между плитами заполняются герметиком Вибросил.

ЗИПС-III-Ультра, сэндвич-панель — Бескаркасная звукоизоляционная система ЗИПС

Бескаркасная звукоизоляционная система третьего поколения.

Наиболее эффективная конструкция по соотношению «толщина/результат» для дополнительной звукоизоляции стен и потолков.

Система дополнительной звукоизоляции стен и перекрытий. Эффективно подавляет большинство бытовых шумов: разговоры, плач, лай собак, работу телерадиоаппаратуры средней мощности, ударный бытовой шум. Рабочий диапазон системы начинается от 100 Гц.

ЗИПС-III-Ультра, сэндвич-панель

1200х600х45 мм (0,72м2/шт.) *

Цена по запросу

Свяжитесь с нами

Описание

Применение

Применяется в строительстве и реконструкции зданий для улучшения звукоизоляции однослойных строительных конструкций: гипсокартонных, кирпичных и бетонных стен, перегородок и железобетонных перекрытий. В основном используется в жилых помещениях: квартирах и коттеджах.

Состав

Панельная звукоизоляционная система ЗИПС-III-Ультра состоит из сэндвич-панелей толщиной 42,5 мм и специальных отделочных гипсокартонных листов АКУ-лайн толщиной 12,5 мм. Сэндвич-панель типа «Ультра» представляет собой комбинацию слоя стекловолокна и стекловолоконной плиты. В конструкции панели используются восемь специальных виброизоляторов из Sylomer для опоры на стену или плиту. В свободном состоянии эти опоры выступают над поверхностью сэндвич-панели более чем на 10 мм, но при монтаже они прижимаются и общая толщина системы вместе с чистовым гипсокартонным слоем составляет 55 мм. Каждая сэндвич-панель состоит из восьми виброизолирующих узлов крепления, с помощью которых она монтируется на стены или перекрытия.

Технология установки

Панельная система ЗИПС-III-Ультра должна быть установлена ​​в строгом соответствии с инструкцией по установке.

Характеристики

Размеры:
Рабочий размер (без площади шпунтов) панели: 1200 х 600 мм.
Толщина сэндвич-панели: 42,5 мм.
Толщина системы с финишным слоем ГПБ: 55 мм.

Физические характеристики:
Вес панели: 19 кг.
Поверхностная плотность системы: 36 кг/м2.

Insulation of airborne noise:

Acoustic tests are conducted by the acoustic laboratory of NNSACU, Nizhniy Novgorod

Улучшение взвешенного показателя звукоизоляции воздушного шума панельной системой ЗИПС-III-Ультра: ΔRw = 11 – 13 дБ
