Шумоизоляция пола сухой стяжкой панелями ЗИПС ПОЛ ВЕКТОР

Выполнили звукоизоляцию пола в квартире с готовым ремонтом. Клиенту мешали разговоры соседей снизу. Далеко не каждая схема звукоизоляция пола подходит для жилых помещений. Из практических соображений для снижения шума могут рассматриваются схемы, удовлетворяющие следующим положениям:

  1. при монтаже отсутствуют мокрые работы, которые могут негативно сказаться на ремонте. Исключены варианты звукоизоляции пола мокрой или полусухой стяжкой.

  2. необходимы быстровозводимые варианты шумоизоляции, которые монтируются за один день без отселения людей.

Этим условиям удовлетворяют две схемы: звукоизолирующий пол на лагах и сэндвич панели ЗИПС ПОЛ (аналог сухой стяжки).

Пример монтажа первой схемы мы уже выкладывали на странице ЗВУКОИЗОЛЯЦИЯ ПОЛА: SYLOMER + ЛАГИ. Сегодня расскажем про второй вариант шумоизоляции готовыми панелями ЗИПС ПОЛ Вектор:

Панели ЗИПС ПОЛ ВЕКТОР

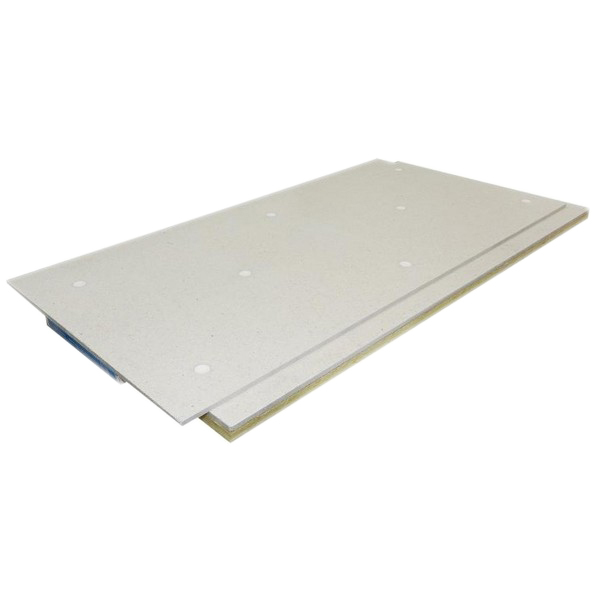

Сэндвич панели ЗИПС ПОЛ состоят из двух гипсоволокнистых листов (ГВЛ) и, приклеенному к ним, звукопоглощающему слою из стекловолокна. Кроме этого в каждой панели содержится 8 демпфирующих опор из полиуретана SYLOMER на которые панель устанавливается.

Толщина самой панели ПОЛ ВЕКТОР всего 45 мм, однако по технологии, сверху ЗИПС закрываются листами акустического триплекса Саундлайн-dB (17 мм) и дополнительным слоем влагостойкой фанеры 18 мм. В итоге, общая толщина шумоизоляции пола составит 8-9 см:

Промежуточная толщина без фанеры

Этапы звукоизоляции пола сухой стяжки из сэндвич панелей

Технология монтажа ЗИПС напоминает сухую выравнивающую стяжку от КНАУФ из элементов Суперпол. Главное отличие панелей ЗИПС ПОЛ: виброизолирующие узлы и наличие звукопоглощающего слоя, что критически важно для снижения шума.

Шаг 1

По периметру стен проклеивается демпфирующая лента Вибростек в два слоя.

Шаг 2

Поверхность пола закрывается полиэтиленовой строительной пленкой для защиты панелей ЗИПС ПОЛ от возможной влажности перекрытия.


Шаг 3

Производится монтаж панелей ЗИПС ПОЛ Вектор. Между собой гребни панелей соединяются саморезами.


Шаг 4

Панели закрываются листами звукоизолирующего триплекса Саундлайн-dB.


Шаг 5

Поверхность пола промазывается битумной мастикой, после чего укладывается влагостойкая фанера толщиной 18 мм. Фанера скручивается с листами Саундлайн-dB.


Шаг 6

Остатки ленты Вибростек обрезаются, шов по периметру комнаты проходится силиконовым герметиком Вибросил. На этом монтаж ЗИПС Пол Вектор или Модуль завершен!

Сухая стяжка пола из панелей ЗИПС ПОЛ ВЕКТОР позволит заметно увеличить звукоизоляцию перекрытия и отсечь соседский шум. Работы выполняются за один день и без мокрых работ. Наши мастера аккуратно произведут монтаж сухого пола с шумоизоляцией. Закажите звукоизоляцию пола с нашего сайта и получите скидку:

Шумоизоляция панелями ЗИПС ПОЛ ВЕКТОР отзывы:

Консультация специалиста

Ваше имя (обязательно)

Телефон (обязательно)

Подпишись и получи скидку 10% на услуги звукоизоляции:

ЗИПС-ПОЛ Модуль, сэндвич-панель — Шумоизоляция пола в квартире под стяжку современные материалы | звукоизоляционные материалы для пола

Сборная звукоизолирующая панельная система базового уровня ЗИПС-ПОЛ Модуль – эффективное решение проблемы дополнительной звукоизоляции межэтажных перекрытий. С ее помощью полностью решаются задачи изоляции ударного шума, а также одновременно увеличивается изоляция воздушного шума — речь, лай собак, теле-радио аппаратура и т.п. (рабочий диапазон системы для изоляции воздушного шума – от 80 Гц).

ЗИПС-ПОЛ Модуль,сэндвич-панель

1200 х 600 х 75 (0,72 м2/шт.)


1525.10 грн./шт.


2118.19 грн./м²

* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.


Купить в фирменном интернет-магазине

Нужна консультация инженера

Описание

Панельная система ЗИПС-ПОЛ Модуль – одно из самых эффективных и технологичных решений в области звукоизоляции железобетонных межэтажных перекрытий. Применяемые материалы и технологии производства позволили получить сэндвич-панель, практически полностью избавляющую от ударного шума и значительно снижающую проникновение звуков бытовой аппаратуры и человеческого голоса. Рабочий диапазон системы – практически весь частотный спектр бытовых шумов, воспринимаемый человеком.

Область применения

ЗИПС-ПОЛ Модуль используется при выполнении строительных и ремонтных работ в жилых помещениях многоэтажных домов для снижения уровня шумов, проходящих через железобетонные перекрытия. Монтаж системы очень прост и не требует проведения «мокрых» работ. Применение панелей ЗИПС-ПОЛ Модуль даёт хорошие результаты в помещениях со средней интенсивностью шума.

Состав

ЗИПС-ПОЛ Модуль состоит из слоя звукопоглощающих плит на базальтовой основе, листов ГВЛ и виброизоляционных опор из вспененного полиуретана, служащих для исключения жесткой связи с основанием. Поверх панелей закрепляются шурупами листы ГВЛ общей толщиной 20 мм и финишный слой фанеры толщиной 18 мм. Толщина панелей с финишным слоем, приклеиваемым на специальную эластичную мастику, составляет 113мм.

Отличительные особенности

  • Простота и высокая скорость монтажных работ;
  • Не требует проведения «мокрых» работ;
  • Фальцевое соединение панелей;
  • Высокая эффективность при небольшой толщине;
  • Разработка запатентована (патент № 2140498).

Хранение

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

Узнайте больше:

Технический лист ЗИПС-ПОЛ Модуль (.pdf, 1.03 Мб)

Каталог материалов по звуко-виброизоляции (.pdf, 9.30 Мб)

Смотреть все брошюры по звукоизоляции

Характеристики

Физико-технические характеристики
Рабочий размер панелей: 1200 х 600 мм (без площади гребней).
Толщина сэндвич-панелей: 75 мм.
Толщина системы с финишным слоем фанеры: 113 мм.
Вес одной сэндвич-панели ЗИПС-ПОЛ Модуль: 19 кг.
Поверхностная плотность системы сборного ЗИПС-ПОЛА Модуль: 62 кг/м2.

Изоляция ударного и воздушного шума
По данным натурных испытаний с учетом косвенных путей передачи звука индекс снижения уровня ударного шума сборной панельной системы ЗИПС-ПОЛ Модуль: ΔLn,w = 32 дБ. По данным натурных испытаний с учетом косвенных путей передачи звука индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-ПОЛ Модуль: ΔRw = 7 – 9 дБ.

Монтаж

Сборная панельная система ЗИПС-ПОЛ Модуль монтируется в строгом соответствии с «Инструкцией по монтажу».

Примеры применения

Сертификаты


Скачать все сертификаты в одном архиве
ZIP, 268.82 Кб

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню «файл» функцию «печать», далее в окне печати в разделе масштабирование страницы необходимо выбрать «подогнать под область печати».

Сертификаты и патенты (Украина)

Материал размещен в разделах:
Звукоизоляция пола

* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.

Ограждения зданий ZIP System® | Huber Engineered Woods

01 Семейство продуктов ZIP System

Революционная инновация, изменившая будущее строительных ограждений.

02 Что такое ZIP-система

Революционная конструкционная система для крыш и стен, которая оптимизирует защиту от атмосферных воздействий благодаря встроенному воздухо- и водостойкому барьеру.

  • Скорость и простота установки

    ZIP System обеспечивает быструю и простую двухэтапную установку, которая устраняет необходимость в упаковочной пленке и войлоке.

  • Непрерывный воздушный барьер

    Проклеенные швы образуют плотный барьер против утечки воздуха для более энергоэффективной оболочки здания.

  • Встроенный водостойкий барьер

    Помогает защитить от проникновения воды, позволяя панелям должным образом высохнуть.

  • Прочность конструкции

    Панели

    ZIP System доступны с рейтингом Structural 1[1], поэтому вы можете получить прочность на сдвиг, соответствующую сейсмическим требованиям и требованиям к зонам с сильным ветром.

03 Эволюция корпусов

Многие годы дома строятся одинаково.

Больше нет.

На протяжении всей истории строительство домов формировалось двумя силами: водой и воздухом. В начале 2000-х компания Huber Engineered Woods приступила к разработке инновационного подхода к ограждающим конструкциям; тот, который предлагает прочные структурные характеристики в сочетании с защитой от влаги и воздуха в простой в установке системе обшивки.

Результатом стала оболочка и лента ZIP System, революционно новый подход к строительству ограждений, который решает извечную проблему контроля воды, воздуха и пара с помощью обтекаемой структурной системы, обеспечивающей комплексную защиту и простую и быструю установку.



См. ZIP-систему на «Этот старый дом» с Джо Лстибуреком

Воспроизвести видео

Ограждения зданий эволюционировали. Есть ваши материалы?

Исследуйте 1900-е годы

Строители используют канифольную бумагу, обработанную смолой, для повышения комфорта в помещении и уменьшения переноса воздуха.

Исследуйте 1970-е годы

Строители начинают использовать домашнюю пленку, но частые разрывы и разрывы делают защиту от влаги и контроль воздуха ненадежными.

Исследуйте сегодня

Инженерная деревянная панель со встроенным водо- и воздухонепроницаемым барьером, революционной обшивкой и лентой ZIP System обеспечивает интегрированную защиту от влаги и воздуха в одной простой в установке системе обшивки.

Проверенная эффективность

Посмотрите, как строительные ограждения ZIP System

® заменили необходимость в обертывании и войлоке.

Создав категорию интегрированной обшивки более десяти лет назад, ZIP System обшивка и лента заменили необходимость в обертывании стен и войлочной подкладке для крыш. Тщательно спроектированный для оптимизации непрерывной работы барьеров для воздуха и воды в конструкционных кровельных и стеновых узлах, он изменил подход к строительству. Интеграция погодного барьера в панель отличается. Мы понимаем, что у вас могут возникнуть вопросы. Вот два отличных источника: OverdrivenFastener.com или этот технический совет от Huber.

Прочитать информационный документ


04 Как установить

Видео по установке

Посмотрите простые пошаговые инструкции и узнайте, как правильно применять ZIP System ® для обшивки стен, лент и герметизирующих растворов.

Скачать руководство по установке


05 Обзоры продуктов

Узнайте, почему ведущие в отрасли строители перешли на систему ZIP.

Новости и статьи

Блог о сборке

Избранная статья

Просмотреть все статьи


Изолированная R-образная оболочка ZIP System® | Huber Engineered Woods

ZIP System R-обшивка представляет собой простую конструкционную панель «все в одном» со встроенной внешней изоляцией. Обладая встроенной защитой от влаги, воздуха и тепла, обшивка ZIP System R полностью переосмысливает традиционные конструкции стен, оптимизируя управление внешней водой, воздухом и температурой.

Отправить скидку

Запросить образец

Опции продукта

  • Изолированная панель R-3, 1 дюйм 4 фута × 8 футов
  • Изолированная панель R-3, 1 дюйм 4 фута × 9 футов
  • Изолированная панель R-3, 1 дюйм 4 фута × 10 футов
  • Изолированная панель R-6, 1-1/2 дюйма 4 фута × 8 футов
  • Изолированная панель R-6, 1-1/2 дюйма 4 фута × 9 футов
  • Изолированная панель R-6, 1-1/2 дюйма 4 фута × 10 футов
  • Изолированная панель R-9, 2 дюйма 4 фута × 8 футов
  • Изолированная панель R-9, 2 дюйма 4 фута × 9 футов
  • Изолированная панель R-9, 2 дюйма 4 фута × 10 футов
  • Изолированная панель R-12, 2-1/2 дюйма 4 фута × 8 футов
  • Изолированная панель R-12, 2-1/2 дюйма 4 фута × 9 футов
  • Изолированная панель R-12, 2-1/2 дюйма 4 фута × 10 футов
  • Посмотреть все

01 Продукты

Просмотр технических документов


Panel Type[1]

Total Thickness Panel Size

Panel Count

R-Value

Code Evaluation Report

Воздушный барьер
Изолированная панель R-3 1 дюйм 4 фута × 8 футов

4 фута × 9 футов

4 фута × 10 футов

32 3,6 СОЭ 3373

ER 482

ASTM E 2178 <0,02 л/с●м 2 ) @ 75 Па

ASTM E 2357 <0,2 л/с●м 2 ) @ 75 Па

2

2

2

2

2
Изолированная панель R-6

1-1/2 дюйма 31 6,6
Изолированная панель R-9 2 дюйма 23 9,6
Изолированная панель R-12 2-1/2 дюйма 18 12,6

02 Почему это работает

Передняя панель защищает от воздуха и влаги.

Спина борется с жарой и холодом. Вместе они выбивают элементы.

  1. Встроенная внешняя изоляция

    Полиизоциануратная жесткая внешняя изоляция на обратной стороне структурной панели снижает теплопередачу, что помогает поддерживать постоянный комфорт в доме круглый год.

  2. Интегрированный водостойкий барьер

    Пропитанный смолой водостойкий барьер, изготовленный на несущей панели, устраняет необходимость в обертывании, отводит воду наружу и имеет 180-дневную гарантию воздействия[2].

  3. Непрерывный воздушный барьер

    Герметичные швы с использованием усовершенствованной акриловой ленты ZIP System и жидкого покрытия ZIP System образуют непрерывный барьер для воздуха и воды, который отводит воду и уменьшает утечки воздуха для энергоэффективного внешнего вида.

  4. Structural Durability

    Интегрированная система структурной обшивки отвечает требованиям к креплениям стен и способствует жесткости стеновых конструкций. Кроме того, инженерная деревянная панель обеспечивает основу, которую легко прибить гвоздями.

03 Код Требования

Избавьтесь от догадок из кода.


Значения сдвига

Найдите требования к креплению для соответствия стенным креплениям и сейсмическим и ветровым ограничениям.

Одна семья



Вид

Многоквартирный дом



Вид


Требования к климатическим зонам

Выберите панель, подходящую для вашего региона, с помощью нашего руководства по требованиям к климатическим зонам.

Одна семья



Вид

Многоквартирный дом



Вид


Code Reports

Загрузите документацию по соответствию коду.

UES: Высокая сейсмостойкость



Вид

ICC-ES: ветровая и слабосейсмическая конструкция



Вид

CCMC: канадский код



Вид

04 Как установить

Видеоролики по установке

Обшивка ZIP System R, предназначенная для облегчения монтажа наружных стен, проста в монтаже.

Скачать руководство по установке



Пройти онлайн-курс


05 Обзоры продуктов

Посмотрите, что говорят другие строители.



С помощью ZIP System R-Sheathing мы можем по существу прекратить «тепловые мосты», то есть передачу тепла/холода через области наименьшего сопротивления, такие как обычная древесина на соединениях деревянного каркаса.



Дома Колибри

@hummingbirdhillhomes



С помощью ZIP System R-Sheathing мы можем по существу прекратить «тепловые мосты», то есть передачу тепла/холода через области наименьшего сопротивления, такие как обычная древесина на соединениях деревянного каркаса.



Дома Колибри

@hummingbirdhillhomes @harveyhomesandinteriors



(система ZIP) покрыта водостойким покрытием, чтобы помочь защитить здание во время строительства и сохранить более плотную оболочку здания, как это делается в кодовой книге.



Джефф Харви

@harveyhomesandinteriors

@blackbootbuilders



Мы стараемся использовать в наших проектах как можно больше методов устойчивого строительства. Использование ZIP System R-Sheathing дает нам непрерывный термический разрыв по всей внешней стороне этого дополнения.



Строители черных сапог

@blackbootbuilders @craft.
