Плита ЦСП — технические характеристики и применение

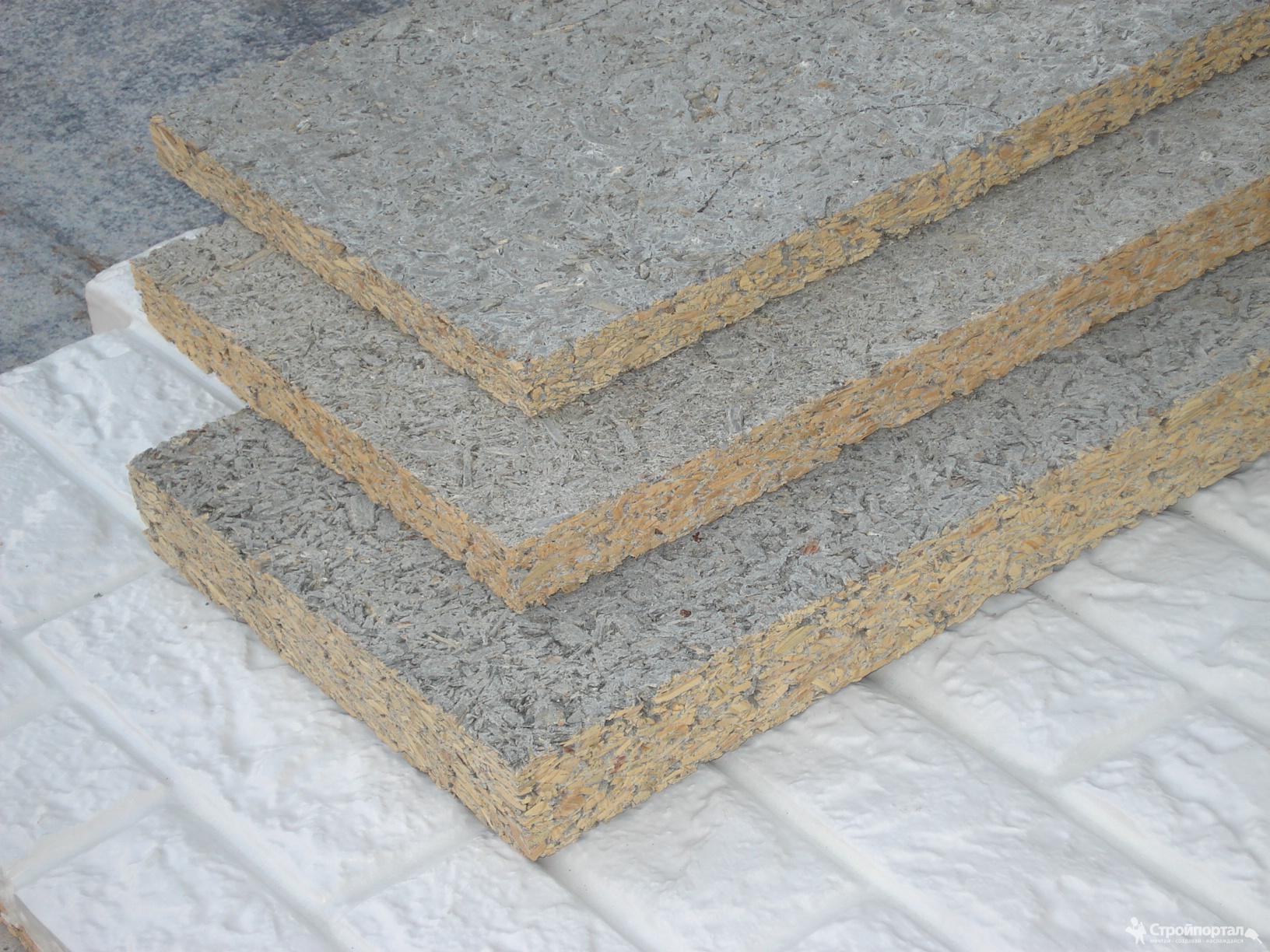

Цементно-стружечная плита – это композитный листовой материал, созданный из смеси древесных стружек с цементом. Благодаря этому, отчасти противоречивому сочетанию, плита ЦСП получила ценные характеристики и широкое применение в строительстве.
Как изготавливают ЦСП
Цементно-стружечная смесь, из которой изготавливают ЦСП – это своеобразный бетон на основе минерального вяжущего. Только вместо песка и щебня наполнителем в ней служит мелкая древесная стружка. Введение древесины в состав плиты снизило ее плотность, но главное – стружка сыграла роль не только легкого наполнителя, но и фибры – добавки, создающей объемное армирование, воспринимающее нагрузки на растяжение.
В смесь для изготовления плиты входят:
- цемент – 65%;
- стружка – 24%;
- вода – 8,5—9%;
- минерализующие и гидратационные добавки, – 2—2,5%.
Приготовление смеси начинается с измельчения стружки до нужного размера. После этого она делится на ситах на две фракции. Мелкую используют для формирования внешних слоев листа, более крупную – для среднего слоя. Затем ее обрабатывают хлоридом кальция, «жидким стеклом», хлоридом или сульфатом алюминия. Это необходимо для защиты материала от гниения и поражения грибком.
Просеянные и обработанные минеральными добавками стружки смешивают с водой и цементом. В воде растворяются добавки, ускоряющие твердение цемента. Кроме названных компонентов, в смесь в небольших количествах может добавляться мазут и индустриальное масло И-20 для снижения внутреннего трения и облегчения прессования.
Подготовленную смесь в три слоя выкладывают на поддоны, поддоны собирают в штабель и помещают в холодный пресс, где этот «пакет» сжимается до давления 1,8—6,6 МПа и фиксируется в таком состоянии замками. Специальная система замков сохраняет давление в пресс-форме после извлечения ее из пресса.
Сжатые пакеты подвергаются нагреву в течение 8 часов. За это время происходит ускоренная гидратация цемента и его твердение. Древесная стружка за счет своей упругости компенсирует усадку цемента, поэтому заданные размеры плит не изменяются. Разблокировка пресс-форм и снятие давление тоже происходит в прессе. После этого пакет раскрывается, а плиты извлекаются и на 1—2 недели помещаются в буферный склад.
Для окончательного дозревания материала он обдувается воздухом с температурой 70—100оС. После этого листы обрезаются по размеру, шлифуются, сортируются и передаются на склад готовой продукции.
Разновидности ЦСП и их размеры
По ГОСТ 26816-2016 производятся цементно-стружечные плиты двух марок – ЦСП-1 и ЦСП-2. Они отличаются точностью размеров, прочностью и другими параметрами качества.
Параметры | ЦСП-1 | ЦСП-2 |
---|---|---|
Отклонения размеров плит (мм) | 3,0 | 5,0 |
Отклонение по толщине нешлифованных плит (мм) | 0,7-1,5 | 0,8-0,16 |
Предел прочности при изгибе (МПа) | 9,0-12,0 | 7,0-9,0 |
Предел прочности на расслоение (МПа) | 0,50 | 0,35 |
Шероховатость шлифованных плит (мкм) | 80 | 100 |
Пятна на поверхности | Не допускается | Не допускаются более 1 шт. ди аметром более 20 мм на 1 м2. |
Вмятины | Не допускается более 1 шт, глубиной более 1 мм, диаметром более 10 мм на 1 м2. | Не допускаются более 3 шт. глубиной более 2 мм, диаметром более 20 мм на 1 м2. |
Пределы отклонения по толщине и прочности на изгиб задаются отдельно для разных диапазонов толщины. Плиты производятся толщиной от 8 до 40 мм с градацией через 2 мм.
Размеры листов ЦСП обеих марок одинаковы:
- Длина – 3200 или 3600 мм;
- Ширина – 1200 или 1250 мм.
Кроме этих двух марок существуют «родственные» материалы, имеющие сходный состав и свойства.
Фибролит
Это плиты с наполнителем из древесных волокон, так называемой, древесной шерсти. Наполнитель такой формы обеспечивает более качественное фибрирование, что положительно сказывается на прочности материала и его стойкости к образованию трещин. Фибролит относительно мягок, имеет сравнительно малую плотность и часто применяется для теплоизоляции и как поглотитель звука.
Арболит
Материал, относящийся к легким бетонам. В качестве наполнителя в нем используется древесная стружка, щепа, нарезанные стебли камыша и рисовая солома. Арболит имеет невысокую прочность и применяется в конструкциях, не несущих нагрузок, например внутренних перегородок.
Ксилолит
Этот материал изготавливается с применением магнезиального вяжущего – цемента Сореля. Нечувствителен к воде. Применяется для обшивки пола, кровель и других конструкций, где возможно частое увлажнение плит.
Характеристики ЦСП
Основные характеристики ЦСП определяются входящими в ее состав компонентами. Например, тяжесть цементного камня частично компенсируется легкостью наполнителя – стружки.
Физико-механические показатели ЦСП согласно ГОСТ 26816-2016:
Показатель | ЦСП-1 | ЦСП-2 |
---|---|---|
Модуль упругости при изгибе, МПа | 4500 | 4000 |
Твердость, МПа | 45 — 65 | |
Теплопроводность, ВТ/(м·0С) | 0,26 | |
Удельная теплоемкость, кДж/(кг·0С) | 1,15 | |
Удельное сопротивление выдергиванию шурупов из пласти, Н/м | 4 — 7 | |
Класс биологической стойкости | 4 | |
Морозостойкость: | ||
— число циклов переменного замораживания/оттаивания без видимых признаков разрушения | 50 | |
— остаточная прочность, % | 90 | |
Стойкость к циклическим температурно- влажностным изменениям: | ||
— снижение прочности при после 20 циклов температурно-влажностных воздействий, % | 30 | |
разбухание по толщине, поле 20 циклов температурно-влажностных воздействий, % | 5 |
Плотность и вес плиты
Плотность ЦСП составляет 1100—400 кг/м3 – это меньше, чем плотность большинства материалов на основе цемента. Плита размерами 3200х1200х10 мм весит от 42 до 54 кг в зависимости от плотности.
Воздействие влаги и биостойкость
ЦСП устойчива к влаге и биологическим факторам. Биостойкость обеспечивается специальной обработкой стружки – минерализацией. Влагостойкость – это заслуга цемента. Цементный камень не теряет прочности при любом увлажнении. Водопоглощение при длительном погружении в воду не превышает 16 %, а разбухание плиты по толщине укладывается в 1,5 %.
Морозостойкость
При увлажнении ЦСП мало впитывает воду. Этим определяется ее хорошая устойчивость к низким температурам. Морозостойкость ЦСП – 50 циклов замораживания-прогрева без видимых повреждений и при 90 % остаточной прочности. По этому параметру плиты пригодны для применения вне отапливаемых помещений при условии защиты от накопления влаги.
Теплопроводность и паропроницаемость
Цементно-стружечная плита – пористый материал, поскольку значительную часть объема в ней занимает древесная стружка. Благодаря такой структуре она имеет невысокую теплопроводность – около 0,26 Вт/(м∙°С). Это в 1,5—2 раза меньше, чем у кирпича и примерно вдвое больше, чем у гипсокартона. Несмотря на то, что ЦСП нельзя в полной мере считать теплоизолирующим материалом, ее использование существенно влияет на результирующее тепловое сопротивление внешних ограждающих конструкций.
Пористая структура обуславливает проницаемость материала для водяного пара на уровне 0,03 мг/(м∙ч∙Па). Такую же паропроницаемость имеет бетон. Этот параметр обязательно учитывается при проектировании многослойных стен. При применении ЦСП плиты для внутренней отделки внешних стен, она может служить пароограничивающим слоем, уменьшающим накопление влаги в стене и повышающим эффективность теплоизоляции.
Пожарная безопасность
Пожарные характеристики ЦСП таковы:
- группа горючести: Г1: трудногорючие;
- группа воспламеняемости: В1 – трудновоспламеняемые;
- распространение пламени: РП1 – не распространяющие пламя;
- дымообразование: Д1 – малое количество дыма;
- группа токсичности: Т1 – продукты горения малотоксичны.
По сумме параметров цементно-стружечная плита относится к безопасным материалам. Ее использование позволяет повысить огнестойкость строительных конструкций и снизить класс пожарной опасности помещений.
Экологичность
Этой характеристике уделяется очень большое внимание в связи с массовым использованием в производстве стройматериалов синтетического сырья. Цементно-стружечная плита состоит только из природных компонентов. В ней не содержатся формальдегидные смолы, полистирол и другие вещества, которые могут служить источниками эмиссии летучих токсичных соединений. Благодаря минерализирующим добавкам, древесная компонента неподвержена гниению, что тоже способствует сохранению в помещениях здоровой атмосферы.
Обработка
Цементно-стружечная плита достаточно легко режется и сверлится, что существенно упрощает работу с ней. На ее поверхность хорошо ложатся шпаклевки, она хорошо окрашивается.
Применение ЦСП
Области применения цементно-стружечной плиты определяется ее свойствами, описанными выше. Особенно ценным является удачное сочетание ценных качеств, дополняющих друг друга. Не многие материалы обладают прочностью, влагостойкостью, экологичностью, пожарной безопасностью и сравнительно небольшим весом одновременно.
Форма материала в виде плит дает еще одно важное преимущество – удобство применения, технологичность. Использование ЦСП во многих случаях позволяет ускорить работы, исключить, так называемые, «мокрые процессы», которые требуют от мастеров специальной квалификации, трудоемки и занимают много времени, особенно, учитывая время твердения строительных смесей.
Применение цементно-стружечных плит сводится к монтажным работам, большие размеры листов позволяют сразу закрывать большую площадь и упрощают выравнивание плоскостей.
Обшивка стен и перегородок
Цементно-стружечные плиты очень хорошо подходят для обшивки стен, как массивных, так и каркасных. Экологическая безопасность делает их хорошим материалом для внутренней отделки, а влагостойкость позволяет применять для влажных помещений и для внешней отделки зданий.
Плиты могут крепиться на кирпичные стены вместо обычной штукатурки. Этот метод получил название «сухая штукатурка». Облицовка плитами позволяет легко получить ровную поверхность. Трудоемкость этой работы, с учетом простоты обеспечения должного качества, намного ниже, чем при традиционном оштукатуривании. Для этих целей обычно используют листы толщиной 8—12 мм.
Цементно-стружечные плиты очень хорошо подходят для каркасного строительства. Эта технология прямо предусматривает листовую обшивку, что обеспечивает высокую технологичность работ и экономию времени. Один из видов каркасных конструкций – внутренние перегородки. ЦСП служат звукоизолирующим материалом, снижающим акустическую связь между помещениями, разделенными перегородкой. Для обшивки каркасов используют плиты толщиной до 20 мм.
Навесные фасадные системы
Навесной вентилируемый фасад – одно из естественных применений ЦСП. Эти листы служат внешней обшивкой, защищающей внутренние слои от атмосферной влаги и ветра. Для вентилируемого фасада крайне важны прочность, влагостойкость и пожарная безопасность материала. ЦСП способно выдерживать высокие механические нагрузки, не портится от влаги и не распространяет пламя, даже в условиях сильной тяги в вентзазоре. В этой области применяют легкие плиты толщиной до 12 мм.
Кровельные системы
ЦСП применяется при устройстве плоских, в том числе эксплуатируемых кровель. Листы укладываются поверх теплоизоляции и затем закрываются гидроизоляционной мембраной. Благодаря жесткости плит утеплитель не подвергается сосредоточенным нагрузкам и по крыше можно ходить, и даже использовать ее, например, под летнее кафе или зону отдыха. В зависимости от нагрузки в кровельных системах применяют плиты толщиной до 20 мм, а в особых случаях и более.
Полы
Для устройства пола пригождаются такие свойства ЦСП, как прочность на изгиб и влагостойкость. Этот материал очень хорошо подходит для чернового пола – так называемой, сухой стяжки. Вместо того чтобы выкладывать на перекрытие слой цементно-песчаной смеси, выглаживать ее и ждать, пока она затвердеет, на подготовленные «маяки» укладываются плиты ЦСП и сразу получается ровное и готовое к дальнейшей отделке основание, к тому же служащее теплоизолятором.
Для каркасного дома или при устройстве пола по лагам берутся более толстые плиты. Выбор толщины определяется предстоящей нагрузкой и расстоянием между лагами.
Еще одна, часто применяемая конструкция – плавающий пол. Для нее ЦСП также прекрасно подходит, как и для плоской утепленной кровли. На выбор толщины плит влияют расчетные нагрузки и плотность утеплителя. Для чернового пола применяют плиты толщиной не меньше 14 мм.
Опалубка
Обычно при монолитном строительстве опалубка является временной конструкцией, которая снимается после начального твердения бетона. Использование ЦСП позволяет совместить подготовку опалубки с отделочными работами. Из этих плит изготавливается несъемная опалубка, которая остается в составе стены, сразу формируя ровную поверхность, не нуждающуюся в оштукатуривании.
Садовые дорожки
Это одно из возможных применений плиты ЦСП. Здесь пригождаются ее прочность и влагостойкость. Укладка плит на подготовленную песчаную «подушку» создает ровную поверхность, которая не будет выкрашиваться, трескаться, на которой не будут возникать провалы или вспучивания. Разумеется, для компенсации морозного пучения нужно позаботиться об устройстве качественной дренажной прослойки.
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Цементно-стружечные плиты в строительстве частных домов
Экологичные плитные материалы приобрели в последнее десятилетие особую популярность в деревянном домостроении. Малоэтажное строительство ищет новые пути экономии времени на возведение строений и возможность снижения материальных затрат. Одним из путей, позволяющих решить обе указанные задачи, является применение в каркасном строительстве цементно-стружечных плит (ЦСП).
ЦСП – плита, полученная в результате прессования сформованной смеси, в составе которой есть древесина хвойных пород(ок. 24%), портландцемент (ок. 65%), гидратационных добавок в количестве 2,5% и 8,5% воды. Основное химическое вяжущее при производстве плиты — цемент. Смесь твердеет и приобретает прочность после прессования, естественного процесса твердения и дополнительной сушки.
ЦСП могут применяться во многих отраслях строительства в качестве элементов систем легких и прочных конструкций, благодаря своим технологическим качествам: высокой плотности, твердости и низкому водопоглощению. Эти параметры позволяют использовать цементно-стружечные плиты для стен, полов и потолков в различных помещениях. Высокая водостойкость дает возможность применять ЦСП в ванных комнатах. Плиты могут применяться для строительства и реконструкции зданий и сооружений различного назначения: жилых домов, больниц, гаражей, магазинов и киосков, заправочных станций и др.
Прочность этих плит обусловлена четырехслойной структурой. Наружные слои плиты содержат мелкодисперсную стружку, придающую высокую твердость, а также плотность и влагостойкость материала. Во внутренние слои добавлена длинная щепа, что позволяет придать ЦСП такое качество, как достаточно высокая прочность на изгиб.
ЦСП – экологичный материал, не содержащий фенольных и формальдегидных соединений, и поэтому не имеющий ограничений по использованию в любом строительстве.
Цементно-стружечные плиты имеют способность сопротивляться биопоражению, воздействию насекомых, в том числе и термитов. Одним из важнейших качеств ЦСП является морозостойкость, дающая возможность использования плит в различных климатических зонах, в том числе в условиях Севера.
Плиты обладают достаточно высокой огнестойкостью, не выделяя при пожаре токсичных паров и газообразных веществ. Помимо остальных качеств, ЦСП могут применяться для строительства зданий и сооружений в сейсмоопасных зонах.
Основное использование ЦСП – в качестве обшивок деревянных каркасов панелей в малоэтажном домостроении. Наружная поверхность плиты имеет гладкую структуру, поэтому, при экономном строительстве, наружные стены дома, отделанные ЦСП, достаточно будет просто покрасить.
Крепление плит ЦСП
Плиты можно крепить с помощью шурупов или гвоздей по деревянной обрешетке. Второй вариант – использование металлических профилей и саморезов.
Применение ЦСП:
— Для устройства влагостойких перегородок (12 и 16 мм толщина ЦСП)
— Для устройства полов в качестве основания под последующие покрытия, в качестве подстилающего слоя, для выравнивания пола и для устройства чистового пола с лицевым покрытием.
— Плиты также применяются в качестве несъемной опалубки при строительстве фундаментов коттеджей.
— Устройство внутренних перегородок типа «сэндвич», с утеплителем внутри перегородки.
Окрашивание
При окрашивании ЦСП предпочтение отдается краскам на акриловой или силиконовой основе. Краска наносится на загрунтованную поверхность плиты. Также рекомендуется обязательно грунтовать грани и срезы плиты.
Цементно-стружечные плиты в Краснодаре
+7 (900) 232-55-00
+7 (953) 085-33-88
Цементно-Стружечные Плиты ЦСП
Прайс-лист, описание
Размеры листа | Толщина | Вес листа | Площадь листа | Вес пачки | Кол-во листов | Цена от 7-ми пачек | Цена от 1-ой пачки | Цена от 15 шт. до 1-ой пачки | Цена от 1 до 15-ти листов | |
фурой | вагоном | |||||||||
мм | мм | кг | м2 | кг | шт | шт | руб | руб | руб | руб |
2700*1200 | ||||||||||
10 | 43 | 3,24 | 3010 | 70 | 62 | дог. | дог. | 1350 | 1400 | |
12 | 51 | 3,24 | 2960 | 58 | 52 | дог. | дог. | 1500 | 1560 | |
16 | 68 | 3,24 | 2920 | 43 | 39 | дог. | дог. | 1790 | 1850 | |
20 | 85 | 3,24 | 2980 | 35 | 31 | дог. | дог. | 2120 | 2200 | |
24 | 102 | 3,24 | 2960 | 29 | 26 | — | — | — | — | |
3200*1250 | 10 | 52 | 4,0 | 3432 | 66 | дог. | дог. | 1520 | 1590 | |
12 | 62 | 4,0 | 3410 | 55 | дог. | дог. | 1700 | 1760 | ||
16 | 82 | 4,0 | 3362 | 41 | дог. | дог. | 2080 | 2200 | ||
20 | 103 | 4,0 | 3399 | 33 | — | — | — | — | ||
24 | 123 | 4,0 | 3321 | 27 | — | — | — | — |
Скачать Характеристики ЦСП
Структурированные Плиты ЦСП
Прайс-лист, описание
Фасадные Цементно-Стружечные Плиты соединили в себе прекрасные физико-механические характеристики обычных цементно-стружечных плит, производимых по ГОСТ 26816-86, высокие показатели пожарной, химической, биологической, радиологической безопасности и прекрасный внешний вид.
Новинка! МАГМА с графитовым швом! Новинка! МАГМА с графитовым швом! Новинка! МАГМА с графитовым швом!
Цены на Фасадную окрашенную и Структурированную Плиту ЦСП (Скачать) | |||||||||||
Наименование, фото | Размеры листа | Тол- щина | Вес листа | Пло- щадь листа | Вес пачки | Колич-во листов в пачке | Цена за лист транзит (от фуры) | Цена за лист от 1-ой пачки | Цена за лист от 15-ти шт. до пачки | Цена за лист от 1 до 15-ти листов | |
мм | кг | м2 | кг | шт | руб лист/м2 | руб лист/м2 | руб лист/м2 | руб лист/м2 | |||
Структурированная Неокрашенная (малый кирпич в разбежку) | 3057*1238 | 12 | 59 | 3,78 | 2950 | 36 | 2390/632 | 2450/648 | 2550/675 | 2650/701 | |
Структурированная Неокрашенная (малый/большой кирпич) | 2780*1230 | 12 | 54 | 3,42 | 2700 | 36 | 2340/684 | 2400/702 | 2490/728 | 2590/757 | |
Структурированная Окрашенная (малый кирпич в разбежку) | 482*1125 | 12 | 9 | 0,54 | — | 50 | Дог. | 620/1150 | 655/1215 | ||
622*1125 | 12 | 0,7 | 805/1150 | 850/1215 | |||||||
898*1125 | 16 | 1,01 | 1160/1150 | 1230/1215 | |||||||
1520*1230 | 30 | 1,87 | 1500 | 50 | 1890/1011 | 1950/1043 | 2000/1070 | 2060/1102 | |||
Структурированная Окрашенная (малый/большой кирпич) | 592*1230 | 12 | 12 | 0.73 | 583 | 50 | Дог. | 840/1150 | 887/1215 | ||
1390*1230 | 27 | 1,71 | 1485 | 55 | 1740/1018 | 1790/1047 | 1850/1082 | 1910/1117 | |||
Гладкая Окрашенная |
| 1590*1250 | 8 | 21 | 1,99 | 1470 | 70 | 1510/759 | 1560/784 | 1620/814 | 1680/844 |
1590*1250 | 10 | 26 | 1,99 | 1560 | 60 | 1610/809 | 1660/834 | 1720/864 | 1770/889 | ||
1590*1250 | 12 | 32 | 1,99 | 1760 | 55 | 1710/859 | 1750/879 | 1820/915 | 1860/935 |
Скачать Прайс-лист ЦСП Структурированная и гладкая окрашенная
О товаре
Наша компания занимается комплексным снабжением строительных организаций и индивидуальных застройщиков всем необходимым для их бесперебойной работы.
На данной странице мы представляем Цементно-Стружечные Плиты (ЦСП) Производство г.Кострома, которые уже более 30-ти лет производятся на территории РФ и нашли широкое применение в каркасном домостроении, при возведении объектов промышленного и сельскохозяйственного назначения, для утепления зданий, при монтаже перегородок в сухих и влажных помещениях, для несъемной опалубки и т.д.
ЦСП изготавливают путем прессования отформованной смеси, состоящей из древесной стружки, портланд-цемента, воды и гидратационных добавок. Её высокое качество обеспечивается строгим контролем в соответствии с ГОСТом (26816-86), а такие свойства, как влагостойкость, пожаробезопасность, морозостойкость, отсутствие вредных примесей, долговечность, делают ЦСП уникальным строительным материалом среди аналогов.
ЦСП в Екатеринбурге от компании «ООО ПКФ «Цветная металлургия»».
В нашей компании можно купить ЦСП плиты, соответствующие ГОСТу 26816-86. При производстве этого материала используется древесная стружка, портландцемент и специальные химические стабилизаторы. Плиты производятся путем прессования исходной массы при температуре 900 градусов. Готовая продукция обладает широкой сферой использования. Этот материал применяют при различных видах фасадных работ и внутренней отделке.
Из чего делают ЦСП плиты
Предлагаем ЦСП в Екатеринбурге из качественных и безопасных материалов. В основу такого изделия входит стружка различных размеров. Чтобы ее «подружить» с цементом, в смесь добавляются различные модификаторы. Они повышают сцепкость и защищают деревянный наполнитель плиты от гниения.
Специальные добавки составляют 2,5–3 % общей массы, которая используется для изготовления листа ЦСП. Они способны повысить теплостойкость и огнестойкость будущего материала. Модификаторы придают плите большую прочность и износоустойчивость. Так как данный материал широко используется при фасадных работах, в состав смеси для производства плит добавляют вещества, повышающие морозостойкость готового изделия.
Мы предлагаем различные по толщине материалы: ЦСП 2, ЦСП 8, ЦСП 16, ЦСП 20 мм и ЦСП 72. Кроме основных качеств, таки изделия имеют следующие преимущества:
Биологическую стойкость.
Высокую шумоизоляцию.
Защита от грызунов и насекомых.
Влагостойкость и отсутствие усадки.
Важным преимуществом плит ЦСП является отсутствие в составе формальдегида, асбеста, ртути и других опасных для человека соединений.
По коэффициенту паропроницаемости такой материал проигрывает дереву, но превосходит кирпичную кладку. Что важно учесть при использовании таких стеновых плит при фасадных работах.
Практика применения ЦСП
Сегодня купить ЦСП плиту не составит большого труда. Этот материал широко используется при фасадных работах любой сложности. Наилучшего эффекта можно добиться, если использовать такие плиты в составе навесного фасада. Вы можете приобрести у нас такой материал, смонтировать его на маяки и покрыть штукатуркой.
Цена ЦСП плиты находится на самом доступном уровне. Сегодня такие изделия себя широко зарекомендовали для создания несъемной опалубки. Высокая жесткость, присущая таким плитам, легкость обработки и влагостойкость открыли перед этими панелями возможность использования в бетонных работах различного типа.
Важным моментом является то что, применяя такую панель в конструкции несъемной опалубки можно использовать его как дополнительный слой гидроизоляции.
У нас можно купить ЦСП для создания сэндвич-панелей. Из которых можно возвести не только дачные домики и сооружения подсобного хозяйства, но и полноценные жилые дома.
Мы предлагаем купить ОСБ и плиты ЦСП собственного производства. Осуществляем доставку такой продукции вовсе регионы РФ. Предлагаем скидки оптовым покупателям. Плиты ЦСП – это современный материал, который обладает широкой сферой использования. Вся, представленная в этом каталоге продукция, имеет высокое качество и соответствующие описанию эксплуатационные характеристики.
Цементно-стружечная плита или Фибролитовая плита
По многочисленным звонкам и опыту работы мы часто сталкиваемся с вопросами наших покупателей, что предпочтительней – Цементно-стружечная плита (ЦСП) или Фибролитовая плита (ФП).
Постараемся кратко и доступно помочь вам с выбором.
Что схожего между ними?
Ну, во-первых, это отделочные универсальные листы, которые производятся по самым современным буржуйским технологиям: ЦСП – по германской, ФП – по голландской. Вас должно порадовать, что оба вида стройматериалов производятся на заводах в России, из местного сырья.
В составе ЦСП основа – цемент и древесные опилки с фиброй. В Фибролитовой плите – смесь цемента, древесной шерсти из длинных волокон, и жидкого стекла. Оба вида плит изготавливаются под давлением и при высокой температуре, формируя уникальные свойства.
Такой состав, как вы понимаете, обеспечивает листам ЦСП и ФП замечательную ПРОЧНОСТЬ и ВЛАГОСТОЙКОСТЬ.
Особо отмечаем еще отдельный плюс этих прекрасных плит — БИОСТОЙКОСТЬ. Что это такое? Проще говоря, Фиброплиты и ЦСП неинтересны мышам, насекомым, плесени и грибкам в плане поедания, и уничтожения соответственно.
Согласитесь, друзья, решение такой проблемы дорогого стоит!
Да, в качестве вишенки для торта – самое ценное свойство этих плит – ПОЖАРОБЕЗОПАСНОСТЬ.
Вы уже наверняка догадались, что благодаря такому набору, сфера применения ЦСП и Фибролитовых плит просто огромная. Это основа для фасадов и кровель. Это отделка стен, полов, перегородок, это опалубка для фундаментов и цоколей домов. И наконец, это использование ЦСП и ФП-листов для обшивки коровников, курятников, ферм, овощехранилищ, других сельскохозяйственных построек, для собачьих питомников, вольеров и т.д.
Вы смело можете применять ЦСП и ФП для сооружения смотровых ям в гаражах и автосервисах.
Благодаря НЕГОРЮЧЕСТИ и ЭКОЛОГИЧНОСТИ, оба вида плит сертифицированы по законам РФ для всех видов жилых и промышленных помещений: школы, офисы, детсады, больницы, коттеджи, дома, квартиры, склады и пр.
Такие уникальные качества Фибролитовых плит и ЦСП проверены на опыте наших клиентов!!!
Ну и напоследок – про главные отличия плит друг от друга.
ЦСП более плотный и тяжелый материал, поэтому его больше предпочитают для возведения фасадов. Особо хороши ЦСП для обустройства «теплых полов» в связи с лучшей теплопроводностью. На плиты хорошо клеится кафельная плитка, ПВХ-плитка и керамогранит.
У Фибролитовой плиты другое преимущество – хорошие звукоизоляционные, а так же теплоизоляционные свойства, что ценится нашими покупателями при монтаже стен и перегородок, причем, как в домах, так и в квартирах.
Фибролитовая плита – отличная основа пола для укладки ламината, паркета или ПВХ-плитки.
ШУМОИЗОЛЯЦИЯ – это очень актуальная тема, поэтому Фиброплита просто находка и спасение для комфортного проживания в многоквартирных домах — при наличии шумных соседей сверху, сбоку и снизу.
На этом разрешите закончить наше повествование. Если у вас возник живой интерес к Фибролитовой плите или ЦСП, звоните по тел. (3952) 48-000-5, 75-95-20, мы будем рады ответить на все ваши вопросы
Производство цементно-стружечных плит в Тюмени
ЦСП изготавливаются из древесной стружки, цемента и специальных добавок, применяемых для минерализации стружки и ускорения гидратации цемента. Структура плиты представляет собой спрессованную цементно-древесную смесь. Отличительной особенностью является трехслойность изделия. Мелкая фракция формирует наружные слои плиты, что позволяет добиться гладкой и однородной поверхности. Крупная фракция, отвечающая за прочность готового изделия, формирует средний слой.
ЦСП не горит, устойчива к воздействию низких температур и атмосферных осадков, обладает хорошими звукопоглощающими свойствами, не содержит асбеста и формальдегида, устойчива к поражению грибками, плесенью и насекомыми, является экологически чистым строительным материалом.
Краткая характеристика плит ЦСП
ЦСП является прекрасным конструкционным материалом, обладающим высокой прочностью, влагоустойчивостью, звуконепроницаемостью, пожаробезопасностью, экологической безопасностью. Чем выгодно отличает ее от аналогов, в том числе и от гипсокартона, фанеры и OSB. Плита не содержит асбеста и формальдегидов, является устойчивой к поражению плесенью и грибком.
Цементно-стружечная плита — современный, экологически чистый, трудно сгораемый строительный материал, относящийся к группе материалов, используемых в технологии «сухого монтажа».
ЦСП применяется прежде всего в сборных конструкциях различного назначения. Например, для фасадов, перегородок, полов, потолков, подоконных досок при строительстве новых и реконструкции старых зданий, в конструкциях с повышенными требованиями к пожаробезопасности.
Технологический процесс производства позволяет получить плиту с гладкой серой или серо-коричневой поверхностью. Именно плита с гладкой поверхностью находит широкое применение для устройства конструкций, подвергаемых дальнейшей доработке и отделке. Например, оштукатуриванию, оклейке обоями или облицовке. Применение таких плит не требует проведения сложных операций по выравниванию поверхности, что снижает общую стоимость проводимых работ.
Подоконники, изготовленные из ЦСП, прекрасно зарекомендовали себя в самых разных условиях эксплуатации и получили высокую оценку покупателей.
Покраска
Наиболее пригодными для этой цели являются краски на акриловой или силиконовой основе, которые наносятся в один или несколько слоев, в зависимости от типа краски и пожелания заказчика, на сухую загрунтованную поверхность плиты. Независимо от дальнейшей отделки поверхностей из плит рекомендуется обязательная грунтовка их плоскостей и граней.
Рекомендуемая толщина плит ЦСП под разные типы работ:
• Отделка внутренних стен — 10, 12 мм
• Потолки — 10 мм
• Полы — 16, 20, 24 мм
• Межкомнатные перегородки — 10, 12, 36 мм
• Изготовление подоконников — 24, 36 мм
• Отделка гаражных ворот — 12, 16 мм
• Внутренняя отделка — 10, 12, 16 мм
• Отделка наружных стен — 10, 12, 16 мм
• Кровля из ЦСП — 10, 12, 16 мм
• Дома и хоз. постройки из ЦСП — 10, 12, 16, 20, 24, 36 мм
Использование и основные характеристики плиты ЦСП
Современные технологии тяготеют к уменьшению или даже полному исключению мокрых процессов в строительстве. При таких операциях, как кладка кирпича или оштукатуривание, растворы подвозят партиями или производят непосредственно на стройплощадке по мере их потребления, что не позволяет добиться однородности качества расходных материалов и работ в целом.
К тому же это требует большого количества людей. Благодаря оригинальному набору свойств, цементно-стружечные плиты являются одним из важнейших элементов систем легких и прочных конструкций во всех отраслях строительной индустрии. Они объединяют в себе лучшие качества цемента, ДСП, гипсокартона и других листовых строительных материалов по надежности, водостойкости, низкой теплопроводности, экологической чистоте, универсальности и простоте обработки. Область применения строительных плит ЦСП — конструкции наружных и внутренних стен, перегородок, полов и потолков, которые должны быть прочными, устойчивыми к пожару, влаге, влиянию атмосферы, экологически и гигиенически чистыми одновременно. Превосходные механические качества ЦСП сделали их одним из главных материалов в производстве модулей для быстросборного домостроения.
Размеры цементно-стружечных плит и их предельно допустимые отклонения
ЦСП — 1
Длинна — 3200 (±3) мм
Ширина — 1200, 1250 (±3) мм
Толщина — 8-10 (±0,7) мм, 12 (±1,0) мм, 16-18 (±1,2) мм, 20-36 (±1,5) мм
ЦСП — 2
Длинна — 3200 (±5) мм
Ширина — 1200, 1250 (±5) мм
Толщина — 8-10 (±0,8) мм, 12 (±1,1) мм, 16-18 (±1,3) мм, 20-36 (±1,6) мм
Нормативные показатели физико-механических свойств ЦСП
ЦСП — 1
Плотность — 1100-1400 кг/м2
Влажность — 9±3%
Разбухание по толщине за 24 часа — не более 1,5%
Водопоглощение за 24 часа — не более 16%
Прочность при изгибе для толщины — 8-10 мм — 12МПа, 12-16 мм — 10МПа, 18-36 мм — 9МПа
Прочность при растяжении перпендикулярно к плите — 0,5МПа
Шероховатость плиты по ГОСТу 7016 — для нешлифованных плит не более 320 мкм
Шероховатость плиты по ГОСТу 7016 — для шлифованных плит не более 80 мкм
ЦСП — 2
Плотность — 1100-1400 кг/м2
Влажность — 9±3%
Разбухание по толщине за 24 часа — не более 1,5%
Водопоглощение за 24 часа — не более 16%
Прочность при изгибе для толщины — 8-10 мм – 9 МПа, 12-16 мм – 8 МПа, 18-36 мм – 7 МПа
Прочность при растяжении перпендикулярно к плите — 0,35МПа
Шероховатость плиты по ГОСТу 7016 — для нешлифованных плит не более 320 мкм
Шероховатость плиты по ГОСТу 7016 — для шлифованных плит не более 100 мкм
Требования к дефектам поверхности ЦСП
ЦСП — 1
Сколы рамок и выкрашивание углов — не выше предельных отклонений по длине (ширине) плиты
Пятна, в том числе от масла, ржавчины и др. — не допускаются
Вмятины — не более 1 штуки глубиной более 1 мм и диаметром более 10 мм на 1м2
ЦСП — 2
Сколы рамок и выкрашивание углов — не выше предельных отклонений по длине (ширине) плиты
Пятна, в том числе от масла, ржавчины и др. — не более 1 штуки диаметром более 20 мм на 1м2
Вмятины — не более 3 штуки глубиной более 2 мм и диаметром более 20 мм на 1м2
Высокая плотность, прочность и влагостойкость позволяют использовать ЦСП для стен, пола и потолков в помещениях с любой влажностью, в том числе и в ванных комнатах. Эти строительные плиты пригодны для строительства и реконструкции зданий и сооружений гражданского, промышленного и сельскохозяйственного назначения: жилых домов, дополнительных этажей, больниц, магазинов, гаражей, киосков, заправочных станций, ремонтных мастерских, они также могут быть элементами ограждения. Изготавливают их в виде стандартных листов разной толщины. ЦСП можно резать, сверлить, обрабатывать в шпунт. Несущей конструкцией для них служит металлический каркас, либо деревянный брус, крепление к которому осуществляется с помощью болтов, шурупов, скоб, гвоздей и клея. Между отдельными строительными плитами необходимо оставить шов шириной 4-5 мм, который заполняется эластичной мастикой. Окончательная отделка не требует больших усилий. На плиты ЦСП хорошо ложатся различные краски, обои, керамическая плитка и другие отделочные материалы. Благодаря технологии производства получают материал с гладкой серой или серо-коричневой поверхностью. Плиты выпускают двух марок: ЦСП-1 и ЦСП-2.
Плиты должны иметь прямые углы. Разность длин диагоналей не должна превышать 0,2 % длины плиты. Отклонение от плоскости для плит ЦСП-1 не более 0,8 мм, для плит ЦСП-2 не более 1 мм; от прямолинейности кромок плит, измеренное на отдельных отрезках длиной 1000 мм, не более 1 мм.
В плитах недопустимы расслоения по толщине, посторонние включения и механические повреждения. ЦСП должны храниться в закрытых помещениях в пачках толщиной не более 600 мм, рассортированных по маркам и размерам, которые укладывают горизонтально на ровные поддоны или деревянные бруски-прокладки прямоугольного сечения шириной не менее 80 мм, толщиной не менее 60 мм и длиной меньше ширины плиты не более чем на 200 мм. Пачки можно держать в штабелях высотой не более 4,5 м. При этом разделяющие их бруски-прокладки располагают в одних вертикальных плоскостях. ЦСП перевозят в горизонтальном положении в пачках всеми видами транспорта с обязательной защитой от атмосферных осадков, механических повреждений и деформации в соответствии с технической документацией.
Сравнительные характеристики основных древесно-плитных материалов
Ассортимент древесно-плитных материалов достаточно широк. Однозначно сказать, какие из них лучше, нельзя вследствие их различного предназначения. Особенности плиты ЦСП лишь подчеркивают их основные свойства. Приведем краткие характеристики этих плит.
Фанера хвойных и лиственных пород древесины представляет собой слоистую клеенную конструкцию, состоящую из трех и более листов древесины с взаимно перпендикулярным направлением волокон в смежных слоях, что обеспечивает повышенную прочность во всех направлениях. Поверхность обрабатывают разными способами: ламинируют, покрывают струганным шпоном, красками, лаками. Фанеру в строительстве используют для внутренних работ, отделки и оформления интерьера, в производстве мебели.
Панели МДФ- один из самых экологически безопасных материалов с низким (или нулевым) содержанием формальдегида. Основой для него служат плиты MDF (Middle density fireboard, или ДВП — древесноволокнистые плиты средней плотности), пропитанные специальным составом, повышающим их влагостойкость. Покрытие — декоративные пленки на бумажной основе. Панели предназначены для обустройства интерьера, внутренней отделки стен и потолков в квартирах, офисах, служебных помещениях.
Древесно-стружечные плиты (ДСП) получают путем горячего прессования древесных стружек. Их склеивают с помощью синтетических клеев, таких, как карбамидно-формальдегидный, меламиновый карбамидно-формальдегидный, а также фенольно-формальдегидный. Благодаря отличным механическим показателям ДСП пригодны в качестве настила полов на лагах или плавающих. Ламинированная или покрытая натуральным шпоном плита находит применение в изготовлении элементов кухонь, столовых и спален. Но для всех сортов ДСП необходимо исключить возможность непосредственного увлажнения. Древесная плита устойчива к поражению насекомыми, но подвержена грибковой плесени при длительном увлажнении.
Плиты OSB (Oriented Strand Board)- это продукт прессования прямоугольной плоской щепы под действием высокого давления и температуры. Склеивающей основой является феноломочевино-формальдегидная водостойкая смола. Свойства этих плит обусловлены способом укладки щепы. Ее располагают в определенном порядке: во внешних слоях — параллельно к длине плиты, во внутренних — перпендикулярно. Эти плиты благодаря своим параметрам (стойкость к воздействию влаги, низкое водопоглощение и небольшое разбухание) незаменимы в скелетном строительстве домов.
Цементно-стружечная плита (ЦСП).В ее состав входят цемент и древесная стружка, к которым добавляют небольшое количество химических добавок для минерализации стружки. ЦСП г. Тюмень не содержат формальдегидных смол, что делает ее экологически чистым материалом. Она относится к группе трудносгораемых древесных плит повышенной биостойкости и используется во внешних отделочных стеновых панелях, элементах подвесных потолков, вентиляционных коробах, устройстве полов, в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий.
Напомним, что строительные отделочные панели имеют свои технические характеристики, которые и определяют их назначение. Особенностью цементно-стружечных панелей является обширная область их применения, в том числе внешнего. ЦСП обладают отличными звукоизоляционными свойствами, поэтому в сочетании с минеральной ватой пригодны для обшивки легких перегородок, стен, потолков. Этот материал не требует проведения сложных работ по выравниванию поверхности, что значительно экономит средства.
ЦСП — крайне многосторонние плиты и, после введения в конце 1960-х, были использованы в различных климатических условиях, где уникальные характеристики плит делают их идеальным строительным материалом для внешнего и внутреннего использования.
Применение плиты ЦСП Сибжилстрой
Типичное внешнее применение:
• плоская крыша сборные конструкции всех типов, включая здания мобильные дома несъемная опалубка балконные перила и полы облицовка промышленных и складских помещений облицовка туннеля звуконепроницаемые стены на автострадах противопожарные перегородки павильоны перегородки и элементы стен софиты сельскохозяйственные здания мощение окружения бассейна
Типичное внутреннее применение:
• звукоизоляционные и огнестойкие перегородки и полы
• облицовка домов с деревянным каркасом
• огнестойкие полы, стены и потолки
• огнестойкие двери
• встроенная мебель
• опалубка колонн и балок, установка рельефного пола и др.
• облицовка шахт и трубопроводов
• задние панели для электронных и газовых приборов
• облицовка влажных комнат
• склеенные строительные элементы
• полы в консерваториях
• облицовка душевых комнат и т.д.
Сравнение АрмПанель vs ЦСП | АрмПанель
ЦСП — строительный материал в состав которого входят цемент, древесные стружки и химические добавки.
Вес:
ЦСП очень тяжёлый материал. Листы имеют существенную массу, достигающую до 200 кг обусловленную толщиной. Вес одного квадратного метра ЦСП на 20% выше, чем у АрмПанели. Поэтому работая на высоте, придется использовать подъемные механизмы, что приводит к дополнительным расходам и удорожанию работ. Монтаж тяжелых плит на верхних уровнях также затруднен.
Монтаж:
ЦСП легко ломаются, поскольку у них низкая ударная вязкость. Саморезы тяжело вкручивать — приходится сверлить. Также необходимо отступать от края 3-5 см для вкручивания самореза, если вкрутить ближе, то плита лопнет. Поэтому работать с ЦСП сложно, требуется точность и аккуратность.
Заделывание границ и швов между листами ЦСП можно проделать не любым материалом. Для устранения этой проблемы лучше всего подходят герметики, которые спрячут шов, в случае если они обладают эластичностью. Материалы для шпатлевания, которые имеют качества цепкости после схватывания, для заделок стыков использовать нельзя, это приведет к повреждениям плит, работающих в условиях атмосферного влияния и к сокращению срока эксплуатации.
АрмПанель более крепкая, лёгкая и эластичная. Это позволяет возводить конструкции своими силами, не прибегать к погрузчикам. При монтаже не нужно сверлить панель для самореза, при этом его можно вкручивать в самую кромку листа — АрмПанель не треснет.
Влагостойкость:
ЦСП не обладает влагостойкостью, поэтому для отделки фасада этот материал не подходит. В условиях постоянной влажности плиты разбухают. Все материалы, которые на ЦСП нашпаклёваны сначала расходятся пошвам, потом сходят слоями, иногда даже местами вздуваются.
АрмПанель влагостойкая — водопоглащение составляет не более 10 %. Находясь в условиях постоянной влажности, не разбухает и не теряет свои эксплуатационные качества. Не боится грибка и плесени. Совместима с любым видом отделочных материалов.
Срок эксплуатации:
Срок эксплуатации ЦСП небольшой. При контактировании с внешней средой срок составляет около 15 лет. Товаропроизводители гарантируют 50 лет работы только в условиях средней влажности, что исключено.
АрмПанель долговечная и прочная конструкция — cрок службы 50 лет в любых погодных условиях.
Цементно-стружечная плита — используйте
Цементно-стружечная плита (CSP) изготавливается из смеси цемента и частиц. Цементно-порошковая смесь, в свою очередь, представляет собой разновидность бетона на минеральной вяжущей. В качестве наполнителя вместо песка и гравия используются мелкие деревянные частицы. Введение древесины в состав плиты снизило ее плотность, однако, самое главное, древесные частицы — это не только легкий наполнитель, но и волокно, создающее объемное армирование, способное поглощать растягивающие нагрузки. CSP Brochure (PDF)>
Материалы для производство картона:
- Цемент — 65%;
- Древесные частицы — 24%;
- Вода — 8,5%;
- Минерализующие и гидратирующие добавки — 2,5%
Цементно-стружечная плита Характеристики
Основные характеристики CSP определяются его составными частями.Например, тяжесть цемента частично компенсируется легкостью наполнителя (древесных частиц).
Плотность и вес плиты
Плотность CSP составляет 1000 кг / м3, что меньше плотности большинства материалов на основе цемента. Доска размером 3200х1200х10 мм весит около 45 кг.
Влагостойкость и биостойкость CSP устойчив к воздействию влаги и биологических факторов.Биостойкость возможна за счет специальной обработки древесных частиц — минерализации. Влагостойкость — заслуга цемента. Цемент способен противостоять и уровню влажности. Водопоглощение при длительном погружении в воду не превышает 16%, а набухание плиты по толщине не более 1,5%. Морозостойкость CSP практически не впитывает воду. Это помогает CSP иметь хорошую устойчивость к низким температурам. Морозостойкость CSP -50 циклов замораживания-нагрева без видимых повреждений и с остаточной прочностью 90%.Исходя из этих параметров, плита пригодна для использования вне отапливаемых помещений при условии защиты от скопления влаги. |
Теплопроводность и паропроницаемость
CSP является пористым материалом, так как значительная часть объема состоит из деревянных частиц. Благодаря своей структуре он имеет низкую теплопроводность около 0,26 Вт / (м • ° С). Это в 1,5 раза меньше, чем у кирпича, и примерно в два раза больше, чем у гипсокартона.Несмотря на то, что CSP нельзя в полной мере рассматривать как теплоизоляционный материал, его использование оказывает существенное влияние на результат термического сопротивления внешних строительных конструкций.
Пористая структура определяет проницаемость материала для водяного пара на уровне 0,03 мг / (м • ч • Па). Бетон имеет такую же паропроницаемость. Этот параметр необходимо учитывать при проектировании многослойных стен. При использовании CSP для внутренней отделки наружных стен он может служить пароограничивающим слоем, уменьшающим накопление влаги в стене и повышающим эффективность теплоизоляции.
Пожарная безопасность Характеристики пожарной безопасности CSP соответствует классу B- s 1, d 0 :
Исходя из этих характеристик, CSP классифицируется как безопасный материал.Его использование также позволяет повысить огнестойкость строительных конструкций и снизить пожарную опасность помещений. Экологичность Этой характеристике уделяется большое внимание из-за значительного увеличения использования синтетических материалов. CSP состоит только из натуральных компонентов. Он не содержит формальдегидную смолу, полистирол или другие вещества, которые могут служить источником выброса летучих токсичных соединений. Благодаря минерализующим добавкам, древесные частицы устойчивы к гниению, что также способствует поддержанию здоровой атмосферы в помещении. | |
Обработка CSP довольно легко резать и сверлить, поэтому с ним легко работать. На него легко наносить шпаклевку и краску. Использование CSP Использование CSP определяется его свойствами, описанными выше. Особенно ценно удачное сочетание великих качеств, дополняющих друг друга. Не так много материалов, обладающих прочностью, влагостойкостью, пожаробезопасностью, относительно небольшим весом и экологичных. Материал в виде доски дает еще одно преимущество — простота использования, технологичность. Во многих случаях использование CSP помогает ускорить работу, исключить так называемые «мокрые процессы», которые требуют специальных навыков от строителей, отнимают много времени, особенно с учетом времени отверждения строительных смесей. Использование CSP включает только монтажные работы. Большой размер доски позволяет сразу покрыть большую площадь и упростить выравнивание поверхностей. | |
Обшивка стен и перегородок CSP хорошо подходит для облицовки стен, как массивных, так и каркасных. Экологическая безопасность делает его хорошим материалом для внутренней отделки, а влагостойкость позволяет использовать его как для помещений с повышенной влажностью, так и для наружной отделки зданий. Доски можно монтировать на кирпичную стену вместо традиционной штукатурки.Этот метод называется «сухой штукатуркой». Использование досок позволяет легко изготавливать ровные поверхности. Сложность этой работы намного ниже традиционной штукатурки. Для этих целей используются листы толщиной 8-12 мм. CSP очень хорошо подходит для каркасного строительства. Эта технология подразумевает обшивку листом, что, в свою очередь, обеспечивает высокую технологичность и экономию времени. Одним из видов каркасных конструкций являются внутренние перегородки. CSP служит звукоизоляционным материалом, уменьшающим акустическую связь между помещениями, разделенными перегородкой.Для обшивки каркаса используются доски (толщиной до 20 мм). | |
Навесные фасадные системы Навесной вентилируемый фасад — одно из естественных применений CSP . Эти листы служат внешней облицовкой, защищающей внутренние слои от внешней влаги и ветра. Для вентилируемого фасада чрезвычайно важны прочность, влагостойкость и пожаробезопасность материала. CSP способен выдерживать высокие механические нагрузки, не портится от влаги и распространения пламени даже в условиях сильной тяги в вентиляционном зазоре.Здесь используются легкие доски толщиной до 12 мм. | |
Кровельные системы CSP применяется при устройстве плоских, в том числе эксплуатируемых, крыш. Листы укладываются поверх утеплителя, а затем покрываются водонепроницаемой мембраной. Благодаря жесткости листов утеплитель не подвергается сосредоточенным нагрузкам, что позволяет легко ходить по крыше и даже использовать ее для летнего кафе или зоны отдыха. В зависимости от нагрузки в кровельных системах используются плиты толщиной до 20 мм, а в особых случаях — толщиной более 20 мм. | |
Полы Такие качества CSP , как прочность на изгиб и влагостойкость, превосходны при укладке полов. Этот материал отлично подходит для чернового пола — так называемой сухой стяжки. Вместо того, чтобы намазывать слой цементно-песчаной смеси, разглаживать и ждать, пока он застынет, на подготовленные «маячки» укладывают доски CSP , что позволяет сразу же иметь гладкое и готовое основание для дальнейшей работы, а также теплоизолятор. Для каркасного дома или при устройстве пола на бревна следует использовать более толстые доски. Толщина определяется будущей нагрузкой и расстоянием между лагами. Еще одна часто используемая конструкция — плавающий пол. CSP также идеально подходит для этого типа полов. Опять же, толщина определяется плотностью изоляции и расчетными нагрузками. Для чернового пола используются доски толщиной не менее 16 мм. | |
Опалубка Обычно в монолитном строительстве опалубка представляет собой временную конструкцию, которая удаляется после завершения первоначального затвердевания бетона. Применение CSP позволяет совместить подготовку опалубки с отделочными работами. Из этих плит делают несъемную опалубку, которые остаются частью стены, сразу образуя гладкую поверхность, не нуждающуюся в штукатурке. |
Подготовка бетонной поверхности: Часть 3
ДЕСЯТЬ КЛАССОВ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ
В первой части нашей серии статей о подготовке бетонной поверхности мы рассмотрели, как обнаруживать, удалять и ремонтировать небезупречный бетон.В Части II мы увидели различные виды поверхностных загрязнений для бетона и способы их очистки. В Части III мы рассмотрим методы придания шероховатости поверхности при подготовке к нанесению покрытия или перекрытия.
Поскольку бетон прочный и чистый, все, что остается, — это придать поверхности достаточную шероховатость, но до какой степени? Поверхность бетона, подвергнутого струйной очистке, на слишком шероховатая, чтобы ее можно было измерить с помощью ленты и определить количество в микронах или мил.
Наиболее эффективным справочным инструментом для определения профиля бетонной поверхности является компаратор из формованной резины , доступный в Международном институте ремонта бетона. Эти образцы повторяют десять степеней шероховатости поверхности и предназначены для прямого визуального и тактильного сравнения с рассматриваемой бетонной поверхностью.
Нет окончательного текстового описания для десяти классов: компаратор является стандартом. Однако ICRI сообщает нам , какой профиль поверхности достаточен для различных типов покрытий и накладок :
ICRI также указывает , какие методы подготовки поверхности можно использовать для визуализации указанного профиля бетонной поверхности .
Абразивоструйная очистка — один из наиболее универсальных методов , охватывающий широкий диапазон профилей поверхности, от CSP 2 до 7. В отличие от многих перечисленных методов, абразивоструйная очистка также может применяться к вертикальным и потолочным поверхностям. Однако он не может эффективно удалить бетон на глубину, достижимую с помощью ударных механических методов, таких как стружка, хотя абразивно-струйная очистка действительно играет важную роль в устранении микротрещин, вызванных этими методами.Давайте рассмотрим варианты и посмотрим, как они работают.
Варианты подготовки бетонной поверхности
Шлифование удаляет цементное молоко, выступы, поверхностные загрязнения и дает гладкую или полированную поверхность, в зависимости от шероховатости шлифовальных дисков.
Диски перемещаются под прямым углом к поверхности и могут оставлять на поверхности круглые узоры или выемки. Шлифовальные машины для пола используются для горизонтальных поверхностей. Ручные шлифовальные машины используются на вертикальных поверхностях.
Риск микротрещин: Нет
Кислотное травление растворяет цемент и обнажает мелкие заполнители, оставляя покрытие, напоминающее наждачную бумагу.Он используется для удаления цементного молочка и для придания шероховатости поверхности при подготовке к нанесению герметика, грунтовки или другого тонкого покрытия. С кислотой сложно и опасно работать: пары кислоты не только опасны для здоровья, но и могут травить любую нержавеющую сталь или алюминий, с которой соприкасаются, например, электрические коробки и трубопроводы.
Риск микротрещин: Нет
Игольчатые скалеры измельчают бетонные поверхности под действием ударов стальных стержней, приводимых в действие пневматическими или гидравлическими импульсами.Игольчатые скалеры обычно используются для удаления высолов и других хрупких отложений. В результате ударов образуется кратерированный профиль поверхности.
Риск микротрещин: Низкий
Абразивоструйная очистка перемещает сухой или влажный абразив в потоке сжатого воздуха. При ударе абразивные частицы проникают в основание, смещая фрагменты строительного раствора и мелкие частицы, создавая общий эффект эрозии.Абразивоструйная очистка удаляет поверхностные загрязнения, небезупречный бетон, покрытия и клеевые пленки, а также придает профилированную поверхность.
Кроме того, пароструйная очистка рекомендуется для удаления цементного молока, высолов и мягкого шлифования деликатных поверхностей. Оба метода можно использовать на горизонтальных, вертикальных и потолочных поверхностях и подходят как для внутренних, так и для наружных работ.
Риск микротрещин: Нет
При дробеструйной очистке стальная дробь сбивается с поверхности бетона с помощью колеса.Удары дроби измельчают бетон и загрязнения и делают поверхность шероховатой. Отработанная дробь отделяется от отходов и перерабатывается. Дробеструйная очистка является предпочтительным методом очистки и профилирования горизонтальных поверхностей и имеет те же применения, что и абразивоструйная очистка. В некоторых особых ситуациях роботы могут стрелять в горизонтальных плоскостях.
Риск микротрещин: Нет
Водоструйная очистка удаляет загрязнения и делает поверхность шероховатой за счет воздействия струй воды под высоким и сверхвысоким давлением.Он используется для абразивно-струйной и дробеструйной обработки и может использоваться на вертикальных и надземных поверхностях. Он может производить CSP от трех до десяти, причем десять равны диаметру крупного заполнителя. Другими словами, водоструйная очистка может вытеснить агрегаты.
Риск микротрещин: Нет
Скарификатор состоит из рядов зубчатых шайб, установленных на стальных стержнях, которые прикреплены к вращающемуся стальному барабану.Когда барабан вращается, шайбы ударяются о поверхность, разрушая и измельчая бетон, создавая полосатый рисунок. Рыхление работает только на горизонтальных поверхностях.
Риск микротрещин: Умеренный
Ротомиллер — это скарификатор на стероидах, настолько большой, что его нужно приводить в движение, с зубьями, прикрепленными к барабану, а не шайбами. Удар зубьев разбивает бетон на стружку и пыль, образуя бороздки и глубокие канавки.Ротомиллер может быть оборудован маленькими зубьями, чтобы получить CSP, равным 6, или большими зубьями, которые производят CSP 9. Он не достигает CSP 10, потому что вместо того, чтобы вытеснять заполнитель, ротомиллер ломает его. Ротомиллер можно использовать только на горизонтальных поверхностях.
Риск микротрещин: высокий
Скабблеры
имеют несколько заостренных поршневых головок с пневматическим приводом, которые ударяют по поверхности, скалывают и раздавливают ее.Они создают грубые, неровные поверхности и часто используются для сноса невысоких бетонных конструкций.
Риск микротрещин: Extreme
Отбойные молотки и отбойные молотки разбивают бетон, когда острие или долотообразная головка ломает поверхность и входит в трещину, многократно ударяя по поверхности, пока не отломятся большие фрагменты бетона. Их можно использовать на горизонтальных поверхностях (отбойные молотки) или на вертикальных поверхностях (отбойные молотки).
Риск микротрещин: Extreme
Замедлитель схватывания поверхности — это химическое вещество, распыляемое на свежеуложенный бетон для предотвращения гидратации поверхности.Непрореагировавшая цементная паста затем может быть удалена промывкой под давлением или скребком, обнажая крупный заполнитель.
Риск микротрещин: Нет
Итак, как узнать, получен ли правильный профиль бетонной поверхности? Резиновые компараторы ICRI — самый надежный метод, но он по-прежнему оставляет много места для интерпретации.
Лучшим способом получения четко определенного профиля целевой поверхности является создание рабочего стандарта .Работая с другими заинтересованными сторонами, разработайте профиль поверхности, близкий к указанному CSP, как указано компаратором. Когда все соглашаются со стандартом работы, это становится эталоном для абразивно-струйной машины.
Конечный индикатор правильно подготовленной поверхности — , удерживает ли соединение , что можно проверить методом отрыва . К готовой поверхности прикрепляют стальной диск, и бетон по периметру надрезают, так что направленная вверх сила действует только на область непосредственно под диском.К диску прилагается давление с помощью прибора для проверки адгезии до тех пор, пока диск не оторвется. Если образец отслаивается в плоскости подготовленной поверхности, то соединение является самым слабым местом в системе, что указывает на проблему подготовки поверхности. Когда сцепление сохраняется, но бетон разрушается при менее чем 10% ожидаемой прочности бетона на сжатие, это хороший показатель того, что бетон все еще не прочен.
Предел прочности на разрыв в зависимости от прочности на сжатие
Прочность на сжатие — это мера сопротивления материала раздавливанию.
Предел прочности на разрыв — это мера сопротивления материала растяжению.
Эти два понятия связаны, но не прямо пропорциональны. Прочность бетона на растяжение составляет примерно 10-15% прочности на сжатие.
ICRI 310 Набор для определения характеристик бетона. Это включает в себя руководство по спецификациям, в котором описывается схема CSP, а также компаратор с 10 резиновыми чипами.Если вы планируете проводить взрывные работы по бетону, вы должны владеть этим.
Рекомендации по подготовке бетонных поверхностей перед ремонтом и перекрытием. Это отличный экспертный анализ, проведенный мелиоративным бюро Министерства внутренних дел США.
SSPC SP 13 Стандарты NACE № 6 по подготовке поверхности бетона
Ashland представляет Styleze CSP, природный полимер для укладки волос
10-дек-2020
Состав
Styleze CSP, созданный на основе семян кассии, практически не оставляет следов на волосах по сравнению с другими натуральными полимерами для укладки
.
Ashland представила Styleze CSP, природный полимер для укладки, который обеспечивает прочную фиксацию, устойчивость к влажности и высокую жесткость.На основе семян кассии Styleze CSP практически не оставляет следов на волосах по сравнению с другими натуральными полимерами для укладки.
Поскольку потребители продолжают требовать натуральные ингредиенты в своих косметических продуктах, разработчики средств для укладки волос ищут ингредиенты, полученные из природы. При укладке натуральные решения могут быть сложной задачей, поскольку они часто не обеспечивают производительность своих синтетических аналогов.
Ашленд является источником семян кассии, которые выращивают в дикой природе и собирают в естественных условиях в Индии. Они используются в аюрведической и китайской медицине более четырех тысяч лет.
«Полимер Styleze CSP удовлетворяет потребность в естественных формулах для укладки, где требуются начальная жесткость, прочная фиксация и влагостойкость», — сказала Дениз Кострини, менеджер по глобальному маркетингу компании Ashland.
«Он обеспечивает большую жесткость и стойкость по сравнению с традиционными синтетическими продуктами, такими как PVP, но при этом предлагает это важное природное заявление, которое потребители ищут без остатков, которые другие натуральные полимеры для укладки могут оставлять на волосах. Stylezse CSP содержит 69% материалов естественного происхождения (в соответствии с ISO 16128) и обеспечивает 24-часовую устойчивость к влажности, которая превосходит PVP.”
Styleze CSP представляет собой прозрачные гели, которые легко удаляются с волос. Универсальность полимера Styleze CSP позволяет использовать его в различных продуктах для укладки волос, от гелей и кремов для укладки до восков, муссов и сывороток. Styleze CSP — это возможная альтернатива PVP для улучшения естественности формул для укладки.
Для получения дополнительной информации посетите www.ashland.com/stylezecsp
Избранные компании
Aptar CSP Technologies: система упаковки для адсорбции влаги и удаления кислорода От: Aptar Pharma
Aptar CSP Technologies — поставщик материаловедческих и активных систем упаковки, разработанных для обеспечения защиты продукта, увеличенного срока хранения и улучшенного взаимодействия с пользователем, а также частично компании AptarGroup, Inc.- объявляет о запуске своей комбинированной системы активной упаковки, поглощающей кислород и адсорбцию влаги. Эта технология предназначена для использования запатентованной компанией трехфазной платформы Activ-Polymer в конфигурации продукта Activ-Film.
Эта комбинированная технология была создана на основе недавнего одобрения FDA США лекарственного средства для профилактики ВИЧ, запуск которого ожидается в первом квартале 2020 года, в котором используется система упаковки Activ-Blister, предназначенная для обеспечения адсорбции влаги и стабильности лекарственного препарата.
Компания Aptar CSP Technologies добавила к продукту Activ-Film возможность комбинированного поглощения кислорода и адсорбции влаги, чтобы предоставить клиентам полностью интегрированную систему для лекарственных препаратов, чувствительных как к влаге, так и к окислению. Запатентованный состав технологии разработан для обеспечения двойной защиты в различных конфигурациях упаковки, таких как Activ-Blister, и в широких областях применения, от пероральных твердых доз и трансдермальных препаратов до диагностических средств и пробиотиков.
«Это важная веха для Aptar CSP, поскольку мы продолжаем расширять возможности нашей технологии трехфазной платформы Activ-Polymer для ускорения и снижения рисков процесса разработки продукта, предоставляя решения, которые улучшают и спасают жизни пациентов», говорит Бадре Хаммонд, вице-президент по коммерческим операциям, Aptar CSP Technologies. «Эта технология может помочь снизить сложность упаковки, обеспечивая при этом индивидуальное решение проблем стабильности, позволяя фармацевтическим компаниям повышать стабильность лекарств и поддерживать скорость их вывода на рынок.”
Технология трехфазной Activ-Polymer платформы Aptar CSP Technologies предназначена для предложения индивидуальных активных систем упаковки, разработанных с учетом специфики препарата разработчика лекарственного препарата, а также обеспечения широкого спектра специфической защиты лекарственного средства, включая испускание аромата, летучие органические вещества. улавливание соединений (ЛОС) и улавливание антимикробных препаратов.
% PDF-1.3
%
1 0 объект
>
эндобдж
2 0 obj
>
/ XObject>
/ ExtGState>
/ ColorSpace>
>>
эндобдж
3 0 obj
>
поток
1 г
/ GS1 GS
0 792 кв.м.
0 792 л
ж
q
1 я
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792.06 612-792 рэ
W n
/ Cs5 cs 0 0 0 сбн
-624 804 1248 -816 рэ
0 792 кв.м.
е *
1 г
174 288 383,99 -246 об.
е *
Q
q
1 я
174 288 383,99 -246 об.
W * n
q
385.0088 0 0 246.7256 173.64 41.7544 см
/ Im3 Do
Q
Q
q
1 я
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792,06 612-792 рэ
W n
174,5 465 256,24 -154,22 об.
е *
Q
q
1 я
174,5 465 256,24 -154,22 об.
W * n
q
258.0059 0 0 155.0435 174.05 310.3965 см
/ Im4 Do
Q
Q
q
1 я
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792.06 612-792 рэ
W n
/ CS5 CS 0,082 0,282 0,318 сбн
558 804 66 -54 пере
е *
Q
q
1 я
558 804 66 -54 пере
W * n
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792,06 612-792 рэ
W n
q
56,0282 0 0 43,6082 557,5599 749,5458 см
/ Im5 Do
Q
Q
q
1 я
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792,06 612-792 рэ
W n
/ CS5 CS 0,082 0,282 0,318 сбн
558 42 66 -54 об.
е *
Q
q
1 я
558 42 66 -54 об.
W * n
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792.06 612-792 рэ
W n
q
56,0282 0 0 43,3322 557,64 -1,0021 см
/ Im6 Do
Q
Q
q
1 я
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792,06 612-792 рэ
W n
/ Cs5 CS 0,082 0,282 0,318 SC
0 Дж 0 j 1 w 10 M [] 0 d
174,5 464,5 м
174,5 42 л
430,127 464,497 м
430,127 287,997 л
557.998 804.002 м
557.998 -13.398 л
S
/ CS5 CS 0,082 0,282 0,318 сбн
0 804 54-816 рэ
е *
Q
q
1 я
44,98 803,83 9,02 -815,83 об.
W * n
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792.06 612-792 рэ
W n
q
0,116 0 0 -8,6195 0 0 см
/ Cs5 CS 0,082 0,278 0,314 SC
0 Дж 0 j 1,26 w 10 M [] 0 d
380,842 -93,375 м
380,842 1,509 л
S
0,078 0,275 0,31 ст.
382,013 -93,375 м
382.013 1,509 л
S
0,078 0,275 0,306 SC
383,184 -93,375 м
383,184 1,509 л
S
0,078 0,271 0,302 SC
384,355 -93,375 м
384.355 1,509 л
S
0,078 0,267 0,298 SC
385,527 -93,375 м
385,527 1,509 л
S
0,078 0,263 0,294 SC
386,698 -93.375 кв.м.
386.698 1,509 л
S
0,071 0,259 0,29 ст.
387,87 -93,375 м
387,87 1,509 л
S
0,071 0,255 0,29 ст.
389,041 -93,375 м
389.041 1,509 л
S
0,071 0,251 0,286 СК
390,213 -93,375 м
390,213 1,509 л
S
0,071 0,247 0,282 СК
391,384 -93,375 м
391,384 1,509 л
S
0,071 0,247 0,278 SC
392,555 -93,375 м
392,555 1,509 л
S
0,063 0,243 0,275 СК
393,727 -93,375 м
393,727 1,509 л
S
0,063 0,239 0,271 SC
394,898 -93.375 кв.м.
394,898 1,509 л
S
0,063 0,239 0,267 СК
396,07 -93,375 м
396.07 1,509 л
S
0,063 0,235 0,263 п.н.
397,241 -93,375 м
397.241 1,509 л
S
0,063 0,231 0,259 СК
398,413 -93,375 м
398.413 1,509 л
S
0,059 0,227 0,255 SC
399,584 -93,375 м
399,584 1,509 л
S
0,059 0,227 0,251 SC
400,755 -93,375 м
400.755 1,509 л
S
0,059 0,224 0,247 ст.
401,927 -93,375 м
401.927 1,509 л
S
0,059 0,22 0,243 SC
403.098 -93.375 кв.м.
403.098 1,509 л
S
0,059 0,216 0,239 СК
404,269 -93,375 м
404.269 1,509 л
S
0,055 0,212 0,239 СК
405,441 -93,375 м
405.441 1,509 л
S
0,055 0,208 0,239 SC
406,612 -93,375 м
406.612 1,509 л
S
0,055 0,204 0,235 SC
407,784 -93,375 м
407.784 1,509 л
S
0,055 0,204 0,231 SC
408,955 -93,375 м
408.955 1,509 л
S
0,055 0,2 0,227 ст.
410,126 -93,375 м
410.126 1,509 л
S
0,047 0,196 0,224 СК
411.298 -93,375 м
411.298 1,509 л
S
0,047 0,196 0,22 ст.
412,469 -93,375 м
412.469 1,509 л
S
0,047 0,192 0,216 СК
413,64 -93,375 м
413,64 1,509 л
S
0,047 0,188 0,212 СК
414,812 -93,375 м
414,812 1,509 л
S
0,047 0,184 0,208 н.э.
415,983 -93,375 м
415.983 1,509 л
S
0,043 0,18 0,204 н.э.
417,155 -93,375 м
417.155 1,509 л
S
0,043 0,18 0,2 ст.
418,326 -93,375 м
418.326 1,509 л
S
0,043 0,176 0,196 SC
419.498 -93,375 кв.м
419.498 1,509 л
S
0,043 0,173 0,196 SC
420,669 -93,375 м
420.669 1,509 л
S
0,043 0,169 0,192 SC
421,84 -93,375 м
421,84 1,509 л
S
0,039 0,165 0,188 SC
423,012 -93,375 м
423.012 1,509 л
S
0,039 0,161 0,184 СК
424,183 -93,375 м
424.183 1,509 л
S
0,039 0,161 0,18 SC
425,354 -93,375 м
425.354 1,509 л
S
0,039 0,161 0,176 SC
426,526 -93,375 м
426,526 1,509 л
S
0,039 0,157 0,173 SC
427.698 -93,375 м
427.698 1,509 л
S
0,039 0,153 0,169 SC
428,869 -93,375 м
428,869 1,509 л
S
0,035 0,149 0,165 SC
430,04 -93,375 м
430.04 1,509 л
S
0,035 0,145 0,161 SC
431,212 -93,375 м
431,212 1,509 л
S
0,035 0,141 0,161 SC
432,383 -93,375 м
432,383 1,509 л
S
0,035 0,137 0,157 SC
433,554 -93,375 м
433,554 1,509 л
S
0,035 0,137 0,153 SC
434,726 -93,375 м
434,726 1,509 л
S
0,028 0,133 0,149 SC
435.897 -93,375 кв.м
435,897 1,509 л
S
0,028 0,129 0,145 SC
437,069 -93,375 м
437.069 1,509 л
S
0,028 0,129 0,141 SC
438,24 -93,375 м
438,24 1,509 л
S
0,028 0,125 0,137 SC
439,411 -93,375 м
439.411 1,509 л
S
0,028 0,122 0,133 SC
440,583 -93,375 м
440,583 1,509 л
S
0,024 0,118 0,129 SC
441,754 -93,375 м
441.754 1,509 л
S
0,024 0,114 0,129 SC
442,926 -93,375 м
442.926 1,509 л
S
0,024 0,114 0,125 СК
444.097 -93,375 м
444.097 1,509 л
S
0,024 0,11 0,122 SC
445,268 -93,375 м
445,268 1,509 л
S
0,024 0,106 0,118 SC
446,44 -93,375 м
446,44 1,509 л
S
0,02 0,102 0,114 SC
447,611 -93,375 м
447.611 1,509 л
S
0,02 0,098 0,11 SC
448,782 -93,375 м
448,782 1,509 л
S
0,02 0,09 0,106 SC
449,954 -93,375 м
449.954 1,509 л
S
0,02 0,082 0,102 н.э.
451,125 -93,375 м
451,125 1,509 л
S
0,02 0,082 0,098 SC
452.297 -93,375 м
452,297 1,509 л
S
0,016 0,075 0,09 ст.
453,468 -93,375 м
453,468 1,509 л
S
0,016 0,071 0,082 СК
454,639 -93,375 м
454.639 1,509 л
S
0,016 0,063 0,075 SC
455,811 -93,375 м
455,811 1,509 л
S
0,016 0,059 0,071 SC
456,982 -93,375 м
456.982 1,509 л
S
0,016 0,055 0,063 SC
458,154 -93,375 м
458.154 1,509 л
S
0,012 0,047 0,059 SC
459,325 -93,375 м
459,325 1,509 л
S
0,012 0,047 0,055 SC
460.497 -93,375 кв.м
460.497 1,509 л
S
0,012 0,043 0,047 SC
461,668 -93,375 м
461.668 1,509 л
S
0,012 0,039 0,043 SC
462,839 -93,375 м
462,839 1,509 л
S
0,012 0,035 0,039 СК
464,011 -93,375 м
464.011 1,509 л
S
0,004 0,028 0,035 SC
465,182 -93,375 м
465.182 1,509 л
S
0,004 0,024 0,028 SC
466,354 -93,375 м
466,354 1,509 л
S
0,004 0,02 0,024 п.н.
467,525 -93,375 м
467,525 1,509 л
S
0,004 0,016 0,02 SC
468.696 -93,375 м
468,696 1,509 л
S
0,004 0,016 0,016 SC
469,868 -93,375 м
469,868 1,509 л
S
0 0,008 0,008 сбн
471,039 -93,375 м
471.039 1,509 л
S
Q
Q
q
1 я
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792,06 612-792 рэ
W n
/ Cs5 CS 0,082 0,282 0,318 SC
0 Дж 0 j 1 w 10 M [] 0 d
-624 750 м
624 750 л
0 464,5 м
624 464,5 л
174 310,75 м
624 310,75 л
0 489,5 м
624 489,5 л
-624 42 кв.м.
624 42 л
0 288 м
624 288 л
S
Q
/ Cs5 CS 1 1 1 сбн
1 я
106.445 712,599 м
106.147 712.907 105.734 713.097 105.301 713.097 c
104,465 713,097 103,789 712,37 103,789 711,545 c
103,789 710,718 104,47 709,992 105,311 709,992 в
105,734 709,992 106,147 710,191 106,445 710,49 в
106.445 709.972 л
106.122 709.739 105.724 709.604 105.326 709.604 c
104,266 709.604 103,371 710,465 103,371 711,53 в
103.371 712.604 104.251 713.484 105.326 713.484 c
105.744 713.484 106.112 713.365 106.445 713.116 c
106,445 712,599 л
ж
111.519 711.539 кв.м.
111,519 710,46 110,633 709.604 109,564 709.604 в
108.494 709.604 107.609 710.46 107.609 711.539 c
107,609 712,614 108,494 713,484 109,564 713,484 c
110.633 713.484 111.519 712.614 111.519 711.539 в
час
108,027 711,545 м
108.027 710.699 108.714 709.992 109.564 709.992 c
110.415 709.992 111.101 710.699 111.101 711.545 c
111.101 712.395 110.425 713.097 109.564 713.097 c
108.704 713.097 108.027 712.395 108.027 711.545 c
ж
113,221 713,634 м
114.583 710.485 л
115.951 713.634 л
116.712 709.669 л
116.284 709.669 л
115,802 712,206 л
115.792 712.206 л
114,583 709,515 л
113,379 712,206 л
113,37 712,206 л
112,887 709,669 л
112.459 709.669 л
113.221 713.634 л
ж
118,254 709,669 м
117,837 709,669 л
117,837 713,42 л
118,453 713,42 л
118,776 713,42 119,11 713,41 119,383 713,221 в
119.662 713.027 119.806 712.699 119.806 712.365 c
119.806 712.061 119.682 711.754 119.448 711.559 в
119.194 711,35 118,871 711,311 118,558 711,311 в
118,254 711,311 л
118,254 709,669 л
час
118,254 711,698 м
118,533 711,698 л
118.995 711.698 119.389 711.838 119.389 712.375 c
119.389 712.987 118.896 713.031 118.409 713.031 c
118,254 713,031 л
118,254 711,698 л
ж
121,15 710,734 м
120.698 709.669 л
120,24 709,669 л
121.971 713.599 л
123.657 709.669 л
123.195 709.669 л
122,752 710,734 л
121,15 710,734 л
час
121,961 712,624 м
121.319 711,122 л
122,588 711,122 л
121.961 712.624 л
ж
124,737 713,578 м
127.662 710.515 л
127,662 713,42 л
128.079 713.42 л
128,079 709,5 л
125,154 712,559 л
125.154 709.669 л
124,737 709,669 л
124,737 713,578 л
ж
129,517 713,42 0,418 -3,751 об.
ж
131,343 713,42 м
133,287 713,42 л
133,287 713,031 л
131,76 713,031 л
131,76 711,918 л
133,243 711,918 л
133,243 711,53 л
131,76 711,53 л
131,76 710,057 л
133.287 710,057 л
133,287 709,669 л
131.343 709.669 л
131.343 713.42 л
ж
136,347 712,689 м
136.197 712.947 136.019 713.097 135.7 713.097 c
135.367 713.097 135.078 712.857 135.078 712.515 c
135.078 712.191 135.412 712.042 135.665 711.928 c
135.914 711.818 л
136.402 711.604 136.815 711.36 136.815 710.763 c
136.815 710.107 136.287 709.604 135.636 709.604 c
135.034 709.604 134.586 709.992 134.467 710.574 c
134,875 710,689 л
134.929 710.306 135.223 709.992 135,625 709,992 в
136.029 709.992 136.396 710.301 136.396 710.724 c
136.396 711.161 136.054 711.311 135.705 711.47 c
135,476 711,569 л
135.039 711.768 134.661 711.992 134.661 712.529 c
134.661 713.111 135.153 713.484 135.71 713.484 c
136.128 713.484 136.481 713.271 136.68 712.902 c
136,347 712,689 л
ж
140.262 713.42 0.417 -3.751 об.
ж
142,112 713,578 м
145.037 710.515 л
145.037 713.42 л
145.454 713.42 л
145.454 709,5 л
142,53 712.559 л
142,53 709,669 л
142.112 709.669 л
142,112 713,578 л
ж
149,743 712,599 м
149,444 712,907 149,031 713,097 148,598 713,097 c
147.763 713.097 147.087 712.37 147.087 711.545 c
147.087 710.718 147.768 709.992 148.609 709.992 c
149.031 709.992 149.444 710.191 149.743 710.49 в
149.743 709.972 л
149.419 709.739 149.021 709.604 148.623 709.604 в
147,564 709.604 146,669 710,465 146,669 711,53 в
146.669 712.604 147.549 713.484 148.623 713.484 c
149.041 713.484 149.409 713.365 149.743 713.116 c
149,743 712,599 л
ж
78.071 705.382 м
77,882 704,188 л
79,22 704,188 л
79,154 703,772 л
77.816 703.772 л
77,5 701,778 л
77.052 701.778 л
77.689 705.798 л
79.518 705.798 л
79,452 705,382 л
78.071 705.382 л
ж
79,383 703,025 м
79,499 703,761 80,174 704,353 80,91 704,353 в
81.646 704.353 82.133 703.761 82.017 703.025 в
81.901 702.29 81.222 701.708 80.491 701.708 c
79,761 701,708 79.266 702,29 79,383 703,025 в
час
79,81 703,031 м
79.729 702.519 80.026 702.103 80.554 702.103 в
81.082 702.103 81.51 702.519 81.591 703.031 в
81.671 703.537 81.376 703.958 80.848 703.958 в
80,32 703,958 79,89 703,537 79,81 703,031 в
ж
82.973 704.012 м
82.984 704.012 л
83.164 704.21 83.315 704.353 83.592 704.353 в
83.736 704.353 83.846 704.305 83.958 704.236 c
83.693 703.847 л
83.618 703.905 83.567 703.958 83.455 703.958 c
82.986 703.958 82.869 703.356 82,818 703,031 в
82,619 701,778 л
82,192 701,778 л
82,59 704,284 л
83.016 704.284 л
82.973 704.012 л
ж
85,896 705,798 м
87.981 705.798 л
87.915 705.382 л
86,278 705,382 л
86.088 704.188 л
87.677 704.188 л
87.612 703.772 л
86.023 703.772 л
85,772 702,193 л
87,41 702,193 л
87.344 701.778 л
85,259 701,778 л
85,896 705,798 л
ж
88,876 702,599 м
89,89 704,284 л
90,369 704,284 л
88,72 701,612 л
87.911 704.284 л
88.396 704.284 л
88,876 702,599 л
ж
92,556 702,94 м
92,718 703,687 92,396 704,353 91,591 704,353 в
90.807 704.353 90.278 703.74 90.161 702.999 в
90.047 702.279 90.436 701.708 91.183 701.708 c
91.695 701.708 92.14 701.964 92.451 702.412 в
92,122 702,62 л
91,909 702,322 91,64 702,103 91,277 702,103 в
90.792 702.103 90.521 702.476 90.589 702.94 в
92,556 702,94 л
час
90,668 703,303 м
90,778 703,666 91,166 703,958 91,534 703,958 в
91.907 703.958 92.165 703.666 92.166 703.303 c
90,668 703,303 л
ж
93.526 704.012 м
93.537 704.012 л
93,717 704,21 93,868 704,353 94,145 704,353 в
94.289 704.353 94.399 704.305 94.511 704.236 c
94,246 703,847 л
94.171 703.905 94.12 703.958 94.008 703.958 c
93.539 703.958 93.422 703.356 93.371 703.031 в
93,172 701,778 л
92.746 701.778 л
93.143 704.284 л
93,569 704,284 л
93.526 704.012 л
ж
94.342 704.284 м
94,838 704,284 л
95.439 702.487 л
96,534 704,284 л
97.019 704.284 л
94,549 700,37 л
94.064 700.37 л
95.134 702.012 л
94.342 704.284 л
ж
101,927 705,474 м
101,612 705,74 101,237 705,868 100,79 705,868 в
99,638 705,868 98,544 704,924 98,362 703,772 в
98.181 702.631 98.995 701.708 100.131 701.708 c
100,557 701,708 101,007 701,852 101,393 702,103 в
101.481 702.657 л
101,11 702,337 100,634 702,124 100,181 702,124 в
99.279 702.124 98.672 702.903 98.812 703.788 c
98,953 704.673 99,801 705,452 100,697 705,452 в
101,161 705,452 101,572 705,249 101,839 704,918 в
101.927 705.474 л
ж
101,88 703,025 м
101.997 703.761 102.672 704.353 103.408 704.353 c
104.144 704.353 104.631 703.761 104.515 703.025 c
104,398 702,29 103,719 701,708 102,989 701,708 в
102,258 701,708 101,764 702,29 101,88 703,025 в
час
102.308 703.031 м
102.227 702.519 102.524 702.103 103.051 702.103 в
103.579 702.103 104.008 702.519 104.089 703.031 в
104.169 703.537 103,873 703,958 103,345 703,958 c
102,817 703,958 102,388 703,537 102,308 703,031 в
ж
105,471 704,012 м
105,481 704,012 л
105.662 704.21 105.813 704.353 106.09 704.353 в
106.234 704.353 106.344 704.305 106.455 704.236 c
106,191 703,847 л
106.115 703.905 106.065 703.958 105.953 703.958 c
105,484 703,958 105,367 703,356 105,315 703,031 в
105,117 701,778 л
104,69 701,778 л
105.087 704.284 л
105,514 704,284 л
105.471 704.012 л
ж
107.13 704,284 кв.м.
106,703 704,284 л
106,306 701,778 л
106,732 701,778 л
106.921 702.967 л
106.992 703.414 107.115 703.958 107.702 703.958 c
108.198 703.958 108.172 703.596 108.108 703.191 в
107,884 701,778 л
108,311 701,778 л
108,547 703,265 л
108,639 703,852 108,559 704,353 107,866 704,353 в
107,556 704,353 107,306 704,22 107,092 703,98 в
107.081 703.98 л
107,13 704,284 л
ж
109,327 702,94 м
109,259 702,476 109,53 702,103 110,016 702,103 в
110.378 702,103 110,647 702,322 110,86 702,62 в
111,19 702,412 л
110,879 701,964 110,433 701,708 109,921 701,708 в
109.175 701.708 108.785 702.279 108.899 702.999 c
109.016 703.74 109.546 704.353 110.329 704.353 в
111.135 704.353 111.456 703.687 111.294 702.94 в
109.327 702.94 л
час
110.904 703.303 м
110.903 703.666 110.645 703.958 110.272 703.958 c
109,904 703,958 109,517 703,666 109,406 703,303 с
110.904 703.303 л
ж
112.264 704.012 кв.м
112,275 704.012 л
112,456 704,21 112,606 704,353 112,883 704,353 в
113.028 704.353 113.137 704.305 113.248 704.236 в
112.984 703.847 л
112.909 703.905 112.858 703.958 112.746 703.958 c
112.277 703.958 112.16 703.356 112.109 703.031 в
111.91 701.778 л
111,484 701,778 л
111,881 704,284 л
112.307 704.284 л
112.264 704.012 л
ж
114,524 703,025 м
114.641 703.761 115.315 704.353 116.051 704.353 в
116,787 704,353 117,275 703,761 117,158 703,025 в
117.041 702.29 116.363 701.708 115.632 701.708 c
114.902 701.708 114.407 702.29 114.524 703.025 c
час
114.951 703.031 кв.м
114,87 702,519 115,167 702,103 115,695 702,103 в
116.222 702.103 116.651 702.519 116.732 703.031 в
116,812 703,537 116,517 703,958 115,988 703,958 в
115,46 703,958 115,032 703,537 114,951 703,031 в
ж
118,153 703,889 м
118,788 703,889 л
118,85 704,284 л
118,216 704,284 л
118,35 705,131 л
118,42 705,574 118,459 705,82 118,806 705,82 в
118.912 705,82 118,993 705,793 119,084 705,761 в
119,152 706,193 л
119,057 706,225 118,959 706,246 118,857 706,246 в
118.601 706.246 118.336 706.156 118.162 705.932 c
118.022 705.75 117.98 705.489 117.947 705.281 c
117,789 704,284 л
117,554 704,284 л
117,492 703,889 л
117,727 703,889 л
117,392 701,778 л
117,819 701,778 л
118,153 703,889 л
ж
120,254 705,798 м
120,771 705,798 л
121.511 704.007 л
122,819 705,798 л
123.336 705.798 л
121.655 703,505 л
121,382 701,778 л
120.934 701.778 л
121,207 703,505 л
120,254 705,798 л
ж
122,434 703,025 м
122,551 703,761 123,225 704,353 123,961 704,353 в
124.697 704.353 125.185 703.761 125.068 703.025 в
124.951 702.29 124.273 701.708 123.542 701.708 c
122,812 701,708 122,317 702,29 122,434 703,025 в
час
122,862 703,031 м
122.78 702.519 123.077 702.103 123.604 702.103 в
124.132 702.103 124.561 702.519 124.642 703.031 в
124,722 703,537 124.427 703,958 123,898 703,958 в
123.371 703.958 122.941 703.537 122.862 703.031 в
ж
125,835 702,887 м
125.768 702.466 125.759 702.103 126.276 702.103 в
126.794 702.103 126.899 702.466 126.965 702.887 c
127.187 704.284 л
127.614 704.284 л
127,385 702,839 л
127.279 702.172 126.955 701.708 126.214 701.708 c
125.472 701.708 125.296 702.172 125.401 702.839 c
125,63 704,284 л
126.057 704.284 л
125,835 702,887 л
ж
128,563 704,012 м
128,573 704.012 л
128.754 704.21 128.905 704.353 129.181 704.353 в
129.326 704.353 129.435 704.305 129.547 704.236 c
129,283 703,847 л
129.207 703.905 129.156 703.958 129.044 703.958 c
128,575 703,958 128,458 703,356 128,407 703,031 в
128.208 701.778 л
127,781 701,778 л
128,179 704,284 л
128,605 704,284 л
128.563 704.012 л
ж
132,213 702,786 м
134.024 706.007 л
134,815 702,786 л
136,348 705,798 л
136,833 705,798 л
134,623 701,569 л
133,834 704.807 л
132,021 701,569 л
131,148 705,798 л
131,634 705,798 л
132,213 702,786 л
ж
136,352 703,025 м
136.469 703.761 137.144 704.353 137.879 704.353 c
138.615 704.353 139.103 703.761 138.987 703.025 c
138,87 702,29 138,191 701,708 137,461 701,708 в
136.731 701.708 136.236 702.29 136.352 703.025 c
час
136,78 703,031 м
136.699 702.519 136.996 702.103 137.523 702.103 в
138.051 702.103 138.479 702.519 138.561 703.031 в
138,641 703,537 138,345 703.958 137,817 703,958 в
137,29 703,958 136,86 703,537 136,78 703,031 в
ж
139.943 704.012 м
139.953 704.012 л
140.134 704.21 140.285 704.353 140.562 704.353 в
140.706 704.353 140.816 704.305 140.928 704.236 c
140.663 703.847 л
140,587 703,905 140,537 703,958 140,425 703,958 с
139.955 703.958 139.839 703.356 139.788 703.031 в
139,589 701,778 л
139,162 701,778 л
139,559 704,284 л
139.986 704.284 л
139.943 704.012 л
ж
141,194 701,778 м
140.768 701,778 л
141.464 706.177 л
141,891 706,177 л
141,194 701,778 л
ж
143,713 702,124 м
143,702 702,124 л
143,451 701,852 143,113 701,708 142,772 701,708 в
142,036 701,708 141,671 702,333 141,78 703,025 в
141,894 703,74 142,444 704,353 143,197 704,353 в
143,532 704,353 143,827 704,193 143,987 703,927 в
143.998 703.927 л
144.355 706.177 л
144,781 706,177 л
144.084 701.778 л
143,657 701,778 л
143,713 702,124 л
час
142,223 703,058 м
142.146 702,567 142,359 702,103 142,893 702,103 в
143,442 702,103 143,8 702,546 143,881 703,052 с
143,96 703,554 143,71 703,958 143,182 703,958 в
142.686 703.958 142.297 703.526 142.223 703.058 c
ж
108.923 717.206 м
108.266 716.248 107.564 715.521 106.412 715.521 c
104,315 715,521 103,18 717,413 103,18 719,571 в
103,18 721,914 104,476 723,715 106,367 723,715 в
107.177 723.715 107.87 723.149 108.104 723.149 c
108.348 723.149 108.428 723.391 108.519 723.68 c
108.761 723,68 л
108.761 720.979 л
108,536 720,979 л
108.221 721.983 107.465 723.334 106.439 723.334 c
105,125 723,334 104,774 721,568 104,774 719,618 в
104,774 718,925 104,828 717,818 105,161 717,078 c
105,539 716,248 106,25 716,075 106,529 716,075 в
107.231 716.075 107.906 716.421 108.653 717.494 c
108.923 717.206 л
ж
116,242 719,618 м
116.242 717.194 114.9 715.521 113.055 715.521 в
111,21 715,521 109,869 717,194 109,869 719,618 в
109.869 722.134 111.318 723.715 113.055 723.715 в
114.792 723.715 116.242 722.134 116.242 719.618 c
час
111.462 719.618 м
111.462 718.614 111.515 715.902 113.055 715.902 c
114.595 715.902 114.648 718.614 114.648 719.618 c
114.648 721.302 114.316 723.334 113.055 723.334 c
111.795 723.334 111.462 721.302 111.462 719.618 c
ж
123,308 715,74 м
121,462 715,74 л
119,599 719,352 л
119,356 719,352 л
119.356 717.09 л
119.356 716.167 119.554 716.133 120.148 716.028 c
120.148 715,74 л
117,106 715,74 л
117.106 716.028 л
117.718 716.121 117.898 716.156 117.898 717.09 в
117,898 722,191 л
117.898 723.184 117.619 723.207 117.106 723.253 c
117,106 723,541 л
120.004 723.541 л
120,635 723,541 122,543 723,449 122,543 721,51 в
122,543 720,091 121,616 719,733 121,13 719,537 в
122.939 716.248 л
123.065 716.04 123.2 716.028 123.308 716.028 в
123.308 715.74 л
час
119,356 719,722 м
120,535 719,733 121,004 719,987 121,004 721.487 с
121.004 722.653 120.635 723.149 119.914 723.149 c
119.419 723.149 119.401 723.022 119.356 722.665 c
119.356 719.722 л
ж
130,122 715,74 м
128,277 715,74 л
126,413 719,352 л
126,17 719,352 л
126,17 717,09 л
126,17 716,167 126,368 716,133 126,962 716,028 в
126.962 715.74 л
123,92 715,74 л
123.92 716.028 л
124.532 716.121 124.712 716.156 124.712 717.09 в
124,712 722,191 л
124.712 723.184 124.433 723.207 123.92 723.253 c
123,92 723.541 л
126,818 723,541 л
127,449 723,541 129,357 723,449 129,357 721,51 в
129,357 720,091 128,43 719,733 127,944 719,537 в
129.753 716.248 л
129.879 716.04 130.014 716.028 130.122 716.028 в
130,122 715,74 л
час
126,17 719,722 м
127.349 719.733 127.818 719.987 127.818 721.487 c
127.818 722.653 127.449 723.149 126.728 723.149 c
126.233 723.149 126.215 723.022 126.17 722.665 c
126,17 719,722 л
ж
130.644 716.028 м
131.085 716.121 131.103 716.133 131.166 716,19 c
131,274 716,294 131,4 716,444 131,4 717,09 в
131,4 722,191 л
131,4 723,16 131,121 723,195 130,644 723,253 в
130.644 723.541 л
133,542 723,541 л
134.263 723.541 135.901 723.368 135.901 721.418 c
135.901 721.014 135.802 720.195 135.082 719.675 c
134,505 719,26 134,047 719,249 132,858 719,237 c
132,858 717,09 л
132.858 716.156 133.029 716.133 133.65 716.028 c
133,65 715,74 л
130.644 715.74 л
130.644 716.028 л
час
132,858 719,641 м
133.947 719,618 134,353 719,952 134,353 721,383 c
134.353 722.699 134.029 723.138 133.291 723.138 c
132.984 723.138 132.868 722.987 132.858 722.734 c
132,858 719,641 л
ж
142,751 715,74 м
140,906 715,74 л
139,042 719,352 л
138,8 719,352 л
138,8 717,09 л
138,8 716,167 138,997 716,133 139,592 716,028 в
139,592 715,74 л
136,549 715,74 л
136,549 716,028 л
137.161 716.121 137.341 716.156 137.341 717.09 в
137.341 722.191 л
137.341 723.184 137.062 723.207 136,549 723,253 c
136,549 723,541 л
139,448 723,541 л
140.077 723.541 141.986 723.449 141.986 721.51 c
141.986 720.091 141.059 719.733 140.573 719.537 c
142,382 716,248 л
142,508 716,04 142,643 716,028 142,751 716,028 с
142,751 715,74 л
час
138,8 719,722 м
139.979 719.733 140.447 719.987 140.447 721.487 c
140.447 722.653 140.077 723.149 139.358 723.149 c
138,863 723,149 138,845 723,022 138,8 722,665 в
138,8 719,722 л
ж
q
72 739,18 77.743 -38,81 об.
W n
149,549 719,618 м
149,549 717,194 148,208 715,521 146,362 715,521 в
144,517 715,521 143,176 717,194 143,176 719,618 в
143.176 722.134 144.625 723.715 146.362 723.715 c
148,1 723,715 149,549 722,134 149,549 719,618 в
час
144,769 719,618 м
144.769 718.614 144.823 715.902 146.362 715.902 c
147.902 715.902 147.956 718.614 147.956 719.618 c
147.956 721.302 147.623 723.334 146.362 723.334 c
145.102 723.334 144.769 721.302 144.769 719.618 c
ж
/ Cs9 CS 1 SCN
88.143 739,18 кв.м.
82,745 737,444 82,745 732,144 в
82,745 716,977 л
82.745 711.677 88.143 709.94 г.
79.126 709.772 78.068 709.94 в
76,372 710,212 72 711,126 72 716,977 c
72 732,144 л
72 737,556 76,253 738,917 78,068 739,18 в
79,24 739,35 88,143 739,18 г.
е *
101,491 739,18 м
96.093 737.444 96.093 732.144 в
96.093 716.977 л
96.093 711.677 101.491 709.94 г.
92.475 709.772 91.416 709.94 в
89,72 710,212 85,348 711,126 85,348 716,977 c
85.348 732.144 л
85.348 737,556 89,602 738,917 91,416 739,18 в
92.588 739.35 101.491 739.18 г.
е *
Q
/ Cs9 CS 1 SCN
108,675 733,55 м
108.675 730.756 106.411 728.492 103.618 728.492 c
100,823 728,492 98,559 730,756 98,559 733,55 в
98,559 736,344 100,823 738,608 103,618 738,608 в
106,411 738,608 108,675 736,344 108,675 733,55 в
е *
/ Cs5 CS 1 1 1 сбн
72,014 710,589 м
72.014 710.934 72.289 711.209 72.637 711.209 c
72.986 711.209 73.261 710.934 73.261 710.589 c
73.261 710.243 72.986 709.967 72.637 709.967 c
72,289 709,967 72,014 710,243 72,014 710,589 с
час
73,166 710,589 м
73.166 710.882 72.923 711.114 72.637 711.114 c
72.352 711.114 72.109 710.882 72.109 710.589 c
72.109 710.295 72.352 710.063 72.637 710.063 c
72.923 710.063 73.166 710.295 73.166 710.589 c
час
72.933 710.253 м
72,819 710,253 л
72,615 710,566 л
72,501 710,566 л
72.501 710.253 л
72,405 710,253 л
72,405 710,932 л
72.701 710.932 л
72,824 710.932 72.943 710.899 72.943 710.753 c
72.943 710.619 72.849 710.57 72.728 710.566 c
72.933 710.253 л
час
72,615 710,661 м
72,7 710,661 72,848 710,646 72,848 710,754 в
72,848 710,824 72,755 710,837 72,682 710,837 в
72,501 710,837 л
72.501 710.661 л
72.615 710.661 л
ж
q
-1 793 614 -794 рэ
0 792 кв.м.
W n
0 792,06 612-792 рэ
W n
BT
/ F1 1 Тс
36 0 0 36 72 561.8047 тм
/ Cs5 CS 0,808 0,851 0,859 сбн
0,133 Тс
0,0222 Tw
(Обратное истирание) Tj
0-1 TD
0.1331 Тс
[(T) 73.9 (оценка)] TJ
Т *
(Покрытия CSP) Tj
ET
1 г
q
39,1033 0 0 32,8162 68,36 110,9738 см
/ Im7 Do
Q
BT
/ F5 1 Тс
8 0 0 8 68,6823 98,6113 тм
-0,0001 Тс
(Подготовлено к:) Tj
/ F4 1 Тс
9 0 0 9 68,6823 85,2894 тм
0,0443 Тс
0 Tw
[(NA) 73.9 (TIONAL)] TJ
0 -1,2 TD
0,0222 Tw
[(CORRUGA) 73.9 (TED STEEL)] TJ
Т *
[(PIPE ASSOCIA) 73.9 (TION)] TJ
/ F5 1 Тс
8 0 0 8 68,6823 50,6114 тм
(Март 2002) Tj
ET
Q
конечный поток
эндобдж
4 0 obj
>
поток
CSP на основе выводной рамки | ||||
Медная выводная рамка, проволочные соединения с низким контуром или межсоединение flip-chip, с отформованным корпусом | Уменьшение размера на 50% по сравнению с тонкой усадкой Малый корпус (TSSOP), индуктивность (MicroLeadFrame®) и очень низкая индуктивность Flip-Chip MicroLeadFrame | MicroLeadFrame® (проводное соединение) и Flip-Chip MicroLeadFrame® ( f cMLF) (Amkor) | Quad Flat Pack без вывода (QFN), маленький контур без проводов (SON), двойной плоский блок без проводов (DFN) | Портативная электроника (сотовые телефоны и персональные помощники по обработке данных) (КПК), MicroLeadFrame® и высокопроизводительные приложения в диапазоне 5–40 ГГц |
Открытая площадка для крепления кристалла | Снижение индуктивности / емкости на 50% по сравнению с выводами | MLP (MicroLeadFrame Package) (Carsem) | QFN, SON, MLPQ (четырехформатный) и MLPD (двойной формат) | КПК, Gl obal-Positioning Systems (GPS), RF-продукт для Bluetooth ™ |
Bumped Chip Carrier (BCC) и CSP на основе BCC + | ||||
Стандартный упорный держатель чипа и электрически / термически улучшенная технология центральной открытой площадки, сверх -формованный. | На 40% меньше монтажная площадь, на 67% меньше монтажный объем по сравнению с Shrink Small Outline Package | BCC, BCC + (Fujitsu) | Однокристальный и многослойный чип | Радиочастотные устройства, глобальные сети и системы плотного мультиплексирования с разделением по длине волны |
Жесткая многослойная подложка (с паяльной маской или без нее), проволочные соединения, формованные поверх | Маленький контур, низкий профиль (1,0 мм), улучшенные электрические характеристики на частотах выше 2,4 ГГц, уровень чувствительности к влаге (MSL) JEDEC 3 | Земля сетка и матрица шариков с мелким шагом (National) | Тонкий QFN с мелким шагом, тонкий термоусадочный SON | Портативные приложения, включая сотовый телефон, беспроводную связь, портативные компьютеры и DSP |
FR-5 ламинированная подложка | Улучшенное отношение сигнал / шум (& gt; 1 ГГц) по сравнению с деталями, соединенными проволокой, и межсоединениями кристаллов с низкой индуктивностью | ChipArray® Ball Grid Array (Amkor) | fcCSP | Cell телефоны, портативная электроника и высокопроизводительные рабочие станции (ноутбуки и радиочастотные приложения) |
CSP на основе ламината | ||||
Жесткая ламинированная подложка (с паяльной маской или без нее), проводные соединения, литые | Маленький контур, низкий профиль (1.0 мм), улучшенные электрические характеристики на частотах более 2,4 ГГц, уровень чувствительности к влаге (MSL) JEDEC 3 | Массив наземных решеток и массив шариковых решеток с мелким шагом (National) | Тонкий QFN с мелким шагом, тонкий термоусадочный SON | Портативный приложения, включая сотовый телефон, беспроводную связь, портативные компьютеры и DSP |
Ламинированная подложка FR-5 | Улучшенное отношение сигнал / шум (& gt; 1 ГГц) по сравнению с соединенными проводами деталями и кристаллом с низкой индуктивностью соединяет | ChipArray® Ball Grid Array (Amkor) | fcCSP | Сотовые телефоны, портативная электроника и высокопроизводительные рабочие станции (ноутбуки и РЧ-приложения) |
Flexible Interposer CSP | ||||
Гибкая полиимидная подложка ( одинарный электрический слой), с проволочным соединением и формованием поверх | Значительное уменьшение площади по сравнению с четырехъядерными плоскими блоками Соотношение затрат с QFP | MicroStar ™ BGA (Texas Instruments) | M icroStar ™ и MicroStar ™ Junior BGA | Конечное оборудование на базе потребителей, использующее решения для обработки цифровых сигналов (беспроводная связь, портативные компьютеры и жесткие диски) |
Силиконовый кристалл, прикрепленный проводом к полиимидной ленте | Н / Д | Flex Tape Chip Scale BGA | CS144 / CSG144 | НЕТ |
CSP на уровне пластины (WLCSP) | ||||
Репассивация и осаждение паяных выступов | Устраняет необходимость в заполнении и стандартных процессах SMT, наименьшая занимаемая площадь на ввод / вывод с экономией места на плате | WLCSP (National) | Micro SMD | N / A |
Полиимидный слой для следов перераспределения, с отливкой | Уменьшение площади платы на 30%, 65% более тонкий профиль | Super CSP (Fujitsu) | Массив с шариковой сеткой, массив с наземной сеткой | Флэш-память и ASIC |
Amkor квалифицирует ленточные пакеты S-CSP f или Япония — включение 0.Высота 8 мм в упаковке
ЧАНДЛЕР, Аризона, 10 января 2002 г. (БИЗНЕС-ПРОВОД) — Amkor Technology (Nasdaq —
AMKR) продолжает пополнять свой портфель 3D-пакетов недавней квалификацией.
пакета Stacked CSP (S-CSP) на ленточной платформе для известного японца
клиент. Квалификация Амкора соответствовала всем требованиям заказчика, прошла EIA / Jedec.
Уровень 2 (при 260 ° C) испытание на влагостойкость (MRT). Этот пакет приносит
продвигать на рынок ленточное решение S-CSP, тонкое, легкое, дешевое, высокоэффективное.
надежный и экологически безопасный (экологичность и совместимость без свинца).
«Амкор», крупнейший в мире сторонний сборщик пакетов, расширил
стековых технологий в своем разнообразном портфолио, чтобы предложить крупнейшие в мире
набор решений для упаковки. Эти решения позволяют переносным электронным
производит возможность комбинировать по вертикали в индивидуальной упаковке
ASIC и стандартная память, чтобы предложить самую дешевую систему в самых маленьких
фактор формы. Семейство многослойной упаковки Амкор предлагает решения на жестком ламинате
и ленточные платформы с количеством штампов до 4 высотой в различных
составные конфигурации.
Амкор предлагает крупнейший комбинированный S-CSP на основе ламината и CSP на основе ленты.
продуктовый портфель на рынке аутсорсинга. Это сочетание технологий
дополняет портфель Stacked CSP решениями, способными удовлетворить потребности
практически для всех сегментов рынка портативной электроники. Лента
подложки используются для соответствия стандартам EIA / Jedec wf-BGA до 0,8 мм
максимальная высота установки пакета и ниже. К 1 кварталу 2002 года «Амкор» планирует ввести
возможность обратного шлифования менее 100 микрон, что дополнительно позволяет штабелировать
технологии для удовлетворения спроса на постоянно уменьшающуюся высоту упаковки.
«Часть ценности, которую« Амкор »приносит нашим клиентам, — это широта нашей продукции.
предлагает самые прочные и надежные пакеты на рынке «, — говорит
Джим Фусаро, вице-президент по продуктам CSP компании «Амкор Технолоджи». «Как потребитель
электронный рынок превращается в специализированные продукты для различных мировых рынков
производителям полупроводников необходим широкий список упаковочных решений.
Сегмент японского рынка является самым требовательным в мире с точки зрения
требования к чувствительности к влаге и его агрессивное положение на бессвинцовых
инициативы.«Амкор» готов удовлетворить эти потребности в производстве ».
Об Амкор Технолоджи: Амкор Технолоджи, Инк. — крупнейший в мире поставщик
решений для контрактного производства микроэлектроники. Компания предлагает
полупроводниковые компании и производители электроники полный набор микроэлектроники
услуги по проектированию и производству, включая изготовление субмикронных пластин;
зонд пластины, картографирование пластины, определение характеристик и тестирование надежности; IC
дизайн и сборка упаковки; конструкция и сборка многочипового модуля; и окончательный
тестирование.Более подробную информацию об «Амкоре» можно получить из документов компании в SEC.
