Как сделать отмостку с применением профилированной мембраны.

Отмостка – это элемент сопряжения здания с прилегающей территорией. Она отвечает за отведение от здания поверхностных вод (дождь, талый снег) и техногенных (краны в цоколе, поливочные шланги), за защиту от подтопления и локального вымывания грунта вокруг фундамента.

Привычно, что отмостка выполняется монолитной из цементно-песчаного раствора. Такой подход в целом изучен и распространен. Как правило, при создании стандартной отмостки существуют некоторые особенности. Во-первых, это определенная сложность при выполнении монолитных работ. Во-вторых, просадка грунта и появление трещин приводят к снижению функциональности, эстетики и к необходимости ремонта.

Но современные технологии могут предложить альтернативный способ выполнения отмостки с применением профилированной мембраны и полноценным отведением поверхностной влаги от фундамента. Монтаж отмостки дома из профилированных мембран отличается от традиционной монолитной более легким исполнением и стоимостью.

Ниже мы опишем монтаж отмостки с мембраной Плантер Гео. Planter Geo – это двухслойное полотно, состоящее из профилированной ПВП мембраны и термоскрепленного геотекстиля. Срок ее службы составляет более 50 лет.

Основные этапы работы:

Подготавливаем основание. Для этого вынимаем грунт по периметру здания на глубину 300 мм и на ширину, превышающую ширину карнизного свеса на 350 мм.

Выполняем песчаную отсыпку толщиной 60-100 мм и задаем уклон не менее 3% от цоколя.

На подготовленное основание укладываем утеплитель из экструдированного пенополистирола типа ТЕХНОНИКОЛЬ Carbon Eco или ТЕХНОНИКОЛЬ Carbon Prof. Толщина утеплителя должна определяться исходя из теплотехнических расчетов с учетом географии, назначения и способа утепления здания. Важно отметить, что плиты укладываются по ширине таким образом, чтобы оставить место под укладку дренажной трубы.

Расстилаем профилированную мембрану Planter Geo поверх утеплителя. Укладка производится таким образом, чтобы полотно располагалось по всей ширине отмостки и на 500 мм было заведено на вертикальную часть цоколя. На вертикальной части фиксируем мембрану по краю с помощью прижимной рейки, швы проклеиваем клейкой лентой типа Nicoband.

Укладываем дренажную трубу в образовавшийся «ров» между плитами утеплителя и прилегающей территорией. Труба должна быть завернута в полотно Planter Geo. Она укладывается между геотекстилем и профилированной мембраной с заданным уклоном 2% в сторону дренажного колодца. После трубу необходимо соединить с дренажной ливневой канализацией.

В данном случае утепление цоколя следует проводить после монтажа профилированной мембраны.

Остается решить вопрос с отделкой отмостки. Например, можно выполнить песчаную подушку и уложить на нее тротуарную плитку или выложить плодородный слой с газонной травой.

Отделка цоколя также может быть выполнена любым способом: это и приклеивание керамогранита, и монтаж сайдинга, и оштукатуривание.

Устройство отмостки с профилированной мембраной имеет свои плюсы:

отсутствие мокрых процессов;

отсутствие технологических простоев;

надежное решение с точки зрения отведения воды от фундамента;

универсальность в доступности вариантов и решений финишного благоустройства;

легкость конструкции.

Чтобы завершить мероприятия по водоотведению, рекомендуется объединить водосточные системы с дренажными.

Приобрести материалы для устройства отмостки вы можете прямо сейчас.

Устройство мягкой отмостки с мембраной PLANTER Geo от Технониколь

Из чего будет сделана отмостка вашего дома? Большинство, естественно, ответят: из бетона. То есть мы изначально готовы смириться с ее недолговечностью и непрезентабельностью просто потому, что не видим альтернатив. На самом деле они есть. Рабочие, проверенные, достойные внимания. Мягкая отмостка — надежная система водоотведения, которая будет защищать фундамент, поможет сэкономить и не потребует ремонта долгие годы.

Мягкая отмостка с гравием

Пройдитесь по любому СНТ. И вы непременно убедитесь, что бетонные отмостки — это наше вчера, сегодня, а для некоторых, вероятно, и завтра. Но согласитесь, бетонный периметр загородного дома гармонично вписывается далеко не в каждый ландшафт. Кроме того, на нем со временем образуются трещины, а бывает, что он отходит от основания фундамента, предательски открывая доступ воде. Приходится постоянно восстанавливать герметичность покрытия. То есть — снова тратить время и деньги. Но ведь без отмостки нельзя. Это обязательный элемент, необходимый для защиты фундамента дома от влаги. И несмотря на то, что бетонный вариант этой самой защиты самый дешевый, по факту он остается достаточно затратным.

Бетонная отмостка — самый распространенный вариант в дачном строительстве

По итогу всех замечаний встает вопрос: а какие же есть альтернативы, чтобы — долговечно, эффективно, красиво и менее затратно? Альтернатива простая — отказаться от бетона и использовать эстетически приятные варианты оформления отмостки, например тротуарную плитку или гравий. Красиво, но не эффективно. Вода через такие покрытия проходит без проблем, поэтому говорить о защите фундамента нельзя, возразите вы и будете правы на все сто процентов! Для того чтобы отвести воду от фундамента, необходимо использовать специальный материал.

Речь идет о профилированной мембране PLANTER от ТЕХНОНИКОЛЬ, а конкретно — о мембране для мягкой отмостки PLANTER Geo, дополненной геотекстилем. Ну а теперь, когда вопросов стало еще больше, давайте разбираться: что это такое, можно ли заменить геомембрану на какую-нибудь более дешевую пленку и вообще стоит ли доверять очередной инновации?

Что такое профилированная мембрана и почему нельзя без геотекстиля

Профилированная мембрана представляет собой эластичное полотно, изготовленное из полиэтилена повышенной плотности (HDPE). Его толщина — 0,6 мм. Оно имеет нулевое водопоглощение и высокие показатели разрывной силы при растяжении, что делает его стойким к различного рода воздействиям.

По сути это готовая система водоотведения. По всей поверхности полотна расположены округлые выступы высотой 8,5 мм, которые обеспечивают зазор для беспрепятственного отвода влаги от фундамента здания. В отличие от обычных мембран профилированная мембрана имеет дополнительный слой из геотекстиля. Он необходим, так как выполняет фильтрационную функцию. Если использовать для отмостки мембрану без геотекстиля, зазор, сформированный выступами, быстро засорится, и система водоотведения потеряет эффективность.

Профилированная мембрана PLANTER Geo для мягкой отмостки имеет выступы и слой геотекстиля

Очевидно, что качество геотекстиля в данном случае не менее важно, чем качество водоотводящей мембраны. В системе водоотведения PLANTER Geo использован геотекстиль TYPAR от DuPont. Но что конкретно кроется за этими названиями? Все просто — это качество.

Повышенный срок службы в сравнении с аналогами.
Высокая устойчивость к механическим нагрузкам, что гарантирует сохранение фильтрующей способности PLANTER Geo в течение всего срока эксплуатации.
Равномерность распределения сырья по всей площади материала обеспечивает TYPAR высокую устойчивость к заиливанию.

Почему профилированная мембрана выгоднее?

В случае с PLANTER Geo из списка необходимых материалов пропадает один из самых дорогостоящих пунктов — бетон. Если взять средние расценки на строительные материалы, экономия может составить до 45%. Учитывая немалую стоимость отмостки в целом, это очень неплохой показатель. Для тех, кто планирует строить дом своими силами, в том числе и отмостку, приятный бонус — работа будет в разы легче, проще и быстрее. Не нужно никакой техники или специальных инструментов, что для экономии тоже очень значимо. Исключение — инструменты для укладки финишного покрытия, если, например, вы решили уложить тротуарную плитку.

Финишный слой укладывается на мембрану PLANTER Geo

Насколько мягкая отмостка надежна и долговечна

Конечно, чтобы ответить на эти вопросы, нужно самим попробовать материал в деле. Но никто из нас не хочет ставить опыты в строительстве. И это правильно. Здесь можно привести один факт, который развеет наши сомнения.

Все мы знаем, насколько четко просчитывают все тонкости крупные застройщики. Мы не берем в расчет тех, чья цель — сэкономить на всем, а дальше будь что будет. Мы говорим о тех, кто строит долгосрочные планы и не собирается тратиться на постоянный ремонт. Прежде чем применить какой-либо материал, они четко оценивают его возможности, эффективность, надежность и собственную выгоду. Здесь нет мелочей. Именно такие ответственные застройщики уже не один год используют мембраны PLANTER Geo. Казалось бы, это тот материал, который можно заменить на любой дешевый. Но крупный ответственный бизнес знает последствия такой экономии и, предпочитая не рисковать, использует нашу профилированную мембрану.

Мягкая отмостка в современном строительстве

Новые технологии могут настораживать, но ведь и бетон существовал не испокон веков, а появился сравнительно недавно. Его использование позволило сделать огромный шаг вперед в строительстве. Так стоит ли пренебрегать новейшими технологиями, которые уже успешно применяют?

Ненадежно выглядит? Да, действительно, бетонная отмостка выглядит куда внушительнее. Наверное, в этом и кроется ее главный недостаток — монументальность не дает возможности приспосабливаться под изменения, которых не избежать. Например, подвижность грунтов. И тут становится понятно, что именно профилированная мембрана подходит для отмостки куда лучше. А продуманная эластичная система водоотведения — решение идеальное.

Мембрана не разлагается и имеет высокую стойкость к действию химических реагентов (кислот, щелочей, солей), содержащихся в грунте.
Противостоит прорастанию корней, воздействию продуктов жизнедеятельности микроорганизмов.
Абсолютно безболезненно реагирует на перепады температур.
Предотвращает морозное пучение, приводящее к образованию трещин в бетонной конструкции.
Производится из полиэтилена высокой плотности без добавления химических элементов, негативно влияющих на окружающую среду.

Поэтому отмостка с PLANTER Geo прослужит более 60 лет. А теперь спросите хотя бы у соседа: как долго и насколько качественно защищает фундамент бетонный вариант?

С PLANTER Geo можно сделать утепленную отмостку, уложив под мембрану теплоизоляционные плиты

Монтируем профилированную мембрану своими руками всего за 5 шагов

Создание отмостки с профилированной мембраной сводится к 5 шагам и не предполагает каких-либо сложных монтажных работ.

Шаг 1. Копаем траншею.

Шаг 2. Делаем отсыпку строительным песком с уклоном приблизительно 5% от стен дома.

Шаг 3. Раскатываем мембрану геотекстилем вверх. Укладываем рулон метровой ширины (вдоль отсыпки) с «заходом» на стену на 10-15 см. Для крепления выступа на стене удобно использовать специальные механические фиксаторы.

Просто раскатываем мембрану на подготовленную поверхность

Механические фиксаторы
Шаг 4. Если длины рулона мембраны не хватило для покрытия всей площади, нужно раскатать еще один рулон внахлест минимум на 4 выступа или 10 см. Для скрепления полотен мембраны используйте специальную ленту PLANTERBAND.

Самоклеящаяся лента PLANTERBAND

Склеиваем полотна лентой PLANTERBAND, подняв геотекстиль

Для крепления геотекстиля используется двусторонний скотч.

Склеиваем геотекстиль внахлест

Шаг 5. Укладываем финишное покрытие. Это может быть плитка, гравий, брусчатка или газонная трава.

Насыпаем гравий на геотекстиль и разравниваем его

Красивое оформление отмостки

Отмостка с профилированной мембраной может стать частью ландшафтного дизайна.

Пример завершенной отмостки с профилированной мембраной PLANTER Geo

Такая система водоотведения позволяет использовать в качестве финишного покрытия гравий, тротуарную плитку и даже газон для полного слияния с природой. При этом вид материала никак не влияет на эффективность водоотведения и защиту фундамента.

Внимание, скидка! По промокоду 7dach_planter вы можете получить 10% скидку на мембрану PLANTER Geo. Для этого необходимо зарегистироваться в интернет-магазине ТЕХНОНИКОЛЬ. Промокод действителен с 20 апреля по 31 августа 2020 года. Перейти в магазин.

Делаем отмостку правильно — ТЕХНОНИКОЛЬ

Время чтения: 5 минут

Тренд на энергоэффективность в сегменте малоэтажного и промышленного строительства с каждым днем набирает обороты. Собственники загородного жилья больше не желают отапливать улицу, поэтому еще на этапе проектирования тщательно продумывают все детали строительства. Утепленная отмостка является неотъемлемой частью энергоэффективного коттеджа. Она защищает фундамент от разрушительного воздействия влаги, выводит изотерму холода за пределы фундамента, предохраняя конструкцию от действия сил морозного пучения.

Технология обустройства отмостки достаточно проста и понятна. Перед тем, как приступить к работам, следует определиться с типом будущей отмостки. Она бывает мягкой и жесткой, различается по типу финишного покрытия. В первом случае в качестве верхнего слоя используется гравий, газон, во втором – плитка, брусчатка.

На первом этапе важно определиться с глубиной и шириной отмостки. Они зависят от целого ряда параметров: типа строения, уровня грунтовых вод, типа грунтов.

Ширина отмостки

Чаще всего ширина отмостки равна ширине свеса крыши плюс 20 см. При пучинистых грунтах ширина отмостки должна соотносится с глубиной промерзания в регионе. Такая ширина позволяет уменьшить толщину утеплителя.

Глубина отмостки

Глубина отмостки также зависит от вида грунтов. При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки и т.п.) рекомендуется делать выемку около 40 см, убирая плодородный слой и часть пучинистого грунта. На подготовленную по периметру траншею укладывают песчаную подушку, формируя уклон от дома в диапазоне 2-5%.

Песчаная подушка укладывается слоями по 5-10 см, при этом каждый слой следует тщательно увлажнить и протрамбовать.

Утеплитель

После того, как песчаное основание готово, наступает очередь утепления. В качестве утеплителя лучше всего подходят плиты экструзионного пенополистирола. Этот материал не боится влаги, имеет практически нулевое водопоглощение, выдерживает нагрузки и отлично сохраняет тепло.

Плиты утеплителя укладываются на песчаную подушку с соблюдением уклона от дома. Благодаря L-кромкам плиты XPS формируют непрерывный слой теплоизоляции без зазоров и мостиков холода.

Дополнительная фиксация плит утеплителя не требуется.

Следом за слоем теплоизоляции идет дренажный слой. Для эффективного отвода воды от дома поверх плит экструзионного пенополистирола и с заведением на цоколь около 10 см укладывается дренажная профилированная мембрана PLANTER Geo.

Мембрана, выполненная из полиэтилена высокой плотности, не пропускает воду, устойчива к прорастаниям корней, но самое важное – обеспечивает беспрепятственный отвод воды от фундамента. Поверхность мембраны состоит из выступов, к которым прикреплен слой термоскрепленного геотекстиля.

По каналам, образованным выступами, вода уходит и не задерживается возле фундамента. При этом геотекстиль выполняет функцию фильтра, пропуская только воду и задерживая частицы песка и грунта. Это особенно актуально при устройстве мягкой отмостки.

Отмостка, вымощенная плиткой, легко пропускает воду сквозь швы, вода постепенно вымывает песок из-под плитки, которая впоследствии проседает. Профилированная мембрана со слоем геотекстиля задерживает песок, пропуская только воду.

Рулоны мембраны раскатываются поверх плит XPS шипами вверх, укладку нужно производить с нахлестом 100-120 мм, это примерно 4 выступа. Нахлесты мембраны необходимо склеить самоклеящейся лентой PLANTERBAND, нахлесты геотекстиля также соединяются клейкой лентой.

К поверхности цоколя мембрана крепится механически при помощи пластиковых крепежей.

Завершает устройство отмостки финишный слой – гравий, газон, плитка или брусчатка. Отсыпка гравия производится непосредственно на мембрану. Перед укладкой рулонного газона устраивается грунтовый слой. Для укладки плитки либо брусчатки сверху мембраны следует сделать песчаное основание.

Устроенная по всем правилам отмостка прослужит не один десяток лет, сохранит фундамент от деформации и трещин, вызванных действием сил морозного пучения. К тому же утепленная отмостка надежно предохраняет дом от теплопотерь, экономя таким образом затраты на отопление.

Оригинал статьи опубликован на ресурсе https://mccstroy.ru/2018/05/29/delaem-otmostku-pravilno/

Устройство отмостки с полимерной мембраной PLANTER geo

Отмостка это водонепроницаемое покрытие вокруг здания, устроенное по его периметру, с уклоном в направлении от здания. Предназначена для защиты фундамента от дождевых вод и паводков. Отмостка также необходима, как и кровля. Покрытие выполняет и функцию тротуара, по которому в любую погоду можно, за редким исключением, передвигаться около дома. Требования Строительных Правил (СП) однозначны: «…вокруг каждого здания должны быть устроены водонепроницаемые отмостки». Также СП устанавливают требования к размерам отмостки в плане, её толщине и уклонам в зависимости от грунта, свеса кровли и других параметров.

Что касается конструкции и устройства отмостки, то в настоящее время в строительной практике сложилась двойственная ситуация. С одной стороны, процессы, происходящие в строительстве, можно образно сравнить с этапами развития IT-отрасли временами, когда программисты писали код для каждого отдельно взятого сайта. Также и при создании отмостки: если видов отмостки всего два жёсткая и мягкая, то количество вариантов используемых материалов и их сочетаний, просто огромно. Начиная с автодорожного бетона в монолитном пироге и заканчивая отслужившими свой век рекламными баннерами в «супермягком» эконом-варианте. Беда только в том, что в одних случаях отмостка стоит неадекватных сумм и потерь времени, в других из-за некачественных материалов может привести к печальным последствиям, словно она и вовсе отсутствует: проникновению воды к фундаменту и прилегающему грунту, а затем подмыванию дома, трещинам в фундаменте и даже в стене.

С другой стороны, выстраивая параллель с компьютерными технологиями, мы видим, что в IT-отрасли произошли революционные изменения: с помощью разнообразных шаблонов, человек, не обладающий навыками программирования, может создать великолепный, стабильно работающий интернет-ресурс. Точно так же при сооружении отмостки можно воспользоваться современными достижениями стройиндустрии высококачественными и удобными в монтаже материалами, часто исключающими мокрые и грязные процессы, и не требующими высокой квалификации строителей. Например, такими, как предлагает Корпорация ТЕХНОНИКОЛЬ, один из крупнейших международных производителей надёжных и эффективных строительных материалов.

Ключевым звеном в конструкциях-шаблонах отмосток от ТЕХНОНИКОЛЬ является профилированная мембрана PLANTER geo из полиэтилена высокой плотности с прикрепленным слоем геотекстиля. Материал с успехом используется при изготовлении отмосток с различными видами покрытия: как жёсткой (бетон, асфальт, камень, тротуарная плитка), так и мягкой (гравий, газон, лёгкая плитка). Если жёсткая отмостка отводит воду с финишной наклонной поверхности, на мягкой же вода беспрепятственно проникает сквозь верхний слой. В первом случае герметичное основание из PLANTER geo страхует уязвимые места финишного покрытия, а во втором является основой конструкции мягкой отмостки. В обоих случаях слой мембраны предотвращает попадание воды в грунт у дома, отводя её в дренажную систему, которую необходимо заложить на стадии земляных работ. Стоит отметить, что многообразие вариантов покрытий отмосток с использованием мембраны PLANTER geo позволяет создавать решения, которые органично впишутся в любой архитектурный стиль постройки.

При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки) отмостку рекомендуется утеплять для защиты от сил морозного пучения, а при нормальных грунтах утепленная отмостка защищает фундамент от появления трещин ввиду проникновения в бетон талой и осадочной воды, которая при замерзании может разрушить бетон. К тому же это решение уменьшает наружное воздействие низких температур и снижает расходы на отопление дома. В качестве утеплителя Корпорация предлагает экструзионный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO с размерами листа 580*1180 мм и толщиной 50 мм.

Весь ход работ по созданию утеплённой отмостки по технологии ТЕХНОНИКОЛЬ можно описать одним абзацем. Вначале по периметру дома производится выемка грунта по ширине слоя теплоизоляции глубиной не менее 15 см. Уклон основания должен составлять 3-10%. Затем, для формирования выравнивающего слоя (толщиной не менее 5 см) производят послойную отсыпку песка со смачиванием и трамбованием каждого слоя с соблюдением уклона. На подготовленное основание укладываются плиты экструзионного пенополистирола (XPS) ТЕХНОНИКОЛЬ CARBON ECO. Материал имеет высокую прочность на сжатие, не впитывает влагу и не поддаётся разрушению микроорганизмами, корнями растений, плесенью и грибком. Поверх теплоизоляции укладывается профилированная мембрана PLANTER geo с заведением на стену дома. Она создаёт герметичный слой и формирует преграду для прохода атмосферных осадков к фундаменту. Полотно мембраны состоит из двух слоёв: нижний, выполнен из полиэтилена высокой плотности, имеет на поверхности выступы в виде шипов, формирующих дренажный зазор для отвода воды от дома; верхний слой геотекстиль, фильтрующий воду и препятствующий засорению дренажного зазора. Рекомендуется формировать нахлесты мембраны в четыре шипа и проклеивать лентой PLANTERBAND, геотекстиль соединять между собой клейкой лентой. Далее можно приступать к формированию финишного слоя из гравия или растительного субстрата; под плитку или натуральный камень засыпают ещё один слой песка.

Получается очень красиво!

На YouTube-канале и на одном из сайтов Корпорации ТЕХНОНИКОЛЬ подробно описывается удобный, технологичный, экономичный процесс устройства отмостки с гарантией службы свыше 60 лет, который по силам даже начинающим строителям. Для расчёта материалов и стоимости отмосток на этом же сайте можно воспользоваться удобным онлайн-калькулятором.

Мягкая отмостка, Как сделать мягкую отмостку вокруг дома

Мягкая отмостка вокруг дома, или гибкая отмостка вызывает все больший интерес у индивидуальных строителей. Причины популярности мягкой отмостки очевидны:

Возможность выбрать любое покрытие, в том числе газонную траву;
Требует меньше материальных затрат, чем бетонная, причем при меньшей трудоемкости;
Бетонные работы отсутствуют.

Практика показывает, что бетонный финишный слой редко выдерживает больше двух зимних сезонов в районах с холодным климатом. Мороз разрушает бетонное покрытие, и отмостку необходимо ремонтировать, ведь нельзя позволить дождевой воде размывать грунт вокруг фундамента. Оставлять дом на зиму без качественной отмостки еще более нежелательно, ведь в результате можно получить по весне пару — тройку трещин в фундаменте.

Особенность мягкой отмостки – это особое решение гидроизоляционного слоя. Для создания этого слоя понадобится качественный материал. Можно использовать рубероид, морозостойкую полиэтиленовую пленку, а можно применить профилированную мембрану.

Мембрана PLANTER geo не только отлично справится с задачей гидроизоляции, но и проста в обработке и монтаже, обладает высокой биологической и температурной стойкостью, прочна и долговечна.

Профилированная геомембрана PLANTER имеет особенное устройство – нелинейное. На ее поверхности присутствует множество пустотелых выступов высотой от 8 до 20 мм, расположенных таким образом, чтобы не препятствовать сгибанию мембраны. Такая конструкция дает не только отличные дренажные свойства, но и позволяет распределить нагрузки по всей поверхности мембраны, избегая локальных деформаций. Кроме того, мембрана имеет высокую прочность на разрыв, корни растений не имеют ни малейшего шанса пробиться сквозь PLANTER.

Применение геомембраны не только сделает отмостку долговечной, но и позволит осуществить в качестве финишного слоя множество интересных идей, например, засыпать верх отмостки гравием, мелким цветным булыжником или морскими камешками. После дождя такое покрытие способно удивить яркими красками и природной эстетикой. Можно положить растительный грунт или субстрат и устроить газон, даже маленький цветник. Конечно, уложить классическую брусчатку или плитку тоже является прекрасным вариантом. Все возможности проявить вкус и фантазию…

Преимущества мембран для отмостки

Резюмируем преимущества применения профилированных мембран для устройства отмосток:

Отличная гидрозащита и дренаж;
Снижение негативного влияния сил морозного пучения;
Снижение материальных затрат по сравнению с бетонной отмосткой в 1,5-2 раза;
Многофункциональность – позволяет устроить отмостку на любой вкус;
Придаст оригинальность архитектурному облику дома и всего участка.

Технология устройства гибкой отмостки

Разметка. Ширина отмостки принимается равной ширине выступа карниза плюс 20 см, но не менее 60 см. А вообще – чем шире отмостка, тем лучше!
Затем нужно снять верхний почвенный слой на глубину 3-40 см. При этом рационально будет сразу сформировать уклон от здания от 3 до 5%. Если в районе, где Вы строите свой дом, выпадает большое количество осадков в виде дождя и мокрого снега, то целесообразным будет уложить по всему контуру вокруг отмостки дренажную трубу, придав ей продольный уклон. В таком случае нужно предусмотреть углубление для трубы. Поперечный уклон принимают равным не менее 1 см на один метр ширины отмостки, в сторону от здания.
Глубину выемки грунта под отмостку Вы просчитаете с учетом того, будет ли отмостка с теплоизоляцией. На уплотненный грунт засыпается и трамбуется слой песка толщиной 100мм. Для улучшения гидроизоляции можно уложить под песок слой глины толщиной 80-100 мм, но в этом случае потребуется еще один слой геотекстиля, чтобы надежно отделить глину от песка. Кроме того, нужно проследить, чтобы песок не попал в глину при укладке. Дело в том, что песок обладает одним интересным и совершенно ненужным при устройстве отмосток свойством – он способен при насыщении водой «затянуть» глину в землю.
Затем укладывается мембрана PLANTER geo. Эта мембрана имеет слой термоукрепленного геотекстиля для увеличения сопротивления давлению грунта и дренажных свойств. Геомембрана крепится геотекстилем и выступами вверх. Если получаются швы, их нужно проклеить, вся мембрана должна быть цельной. Мембрана должна заходить на стену, с напуском, и прикрепляться к утеплителю цоколя.Нужно отметить, что отмостка утепляется только в том случае, если фундамент и цоколь также утепленные, иначе нет смысла зарывать деньги в землю.При устройстве утепленного варианта отмостки на слой утрамбованного песка укладывают утепляющий слой. Рекомендуется использовать не более дешевый пенопласт, так как он быстро приходит в негодность при нагрузках, а экструдированный пенополистироол (ЭППС). Нельзя допускать жесткого стыкования теплоизоляции отмостки и цоколя, для компенсации при подвижках грунта необходимо оставить зазор по месту. Слой теплоизоляции цоколя и отмостки должен быть непрерывным, чтобы избежать появления мостиков холода.
После укладки поверх слоя ЭППС геомембраны укладывают перфорированную дренажную трубу в заготовленное углубление в грунте по краю отмостки. Первый слой – песок.

На слой уплотненного песка укладывают слой геотекстиля с большим напуском, затем укладывают слой гравия или щебня и размещают на нем дренажную трубу. Труба должна находиться в слое. Затем геотекстиль заворачивают вверх и закрепляют.

Поверхность траншеи выравнивают до уровня грунта отмостки. Последний слой – финишный. Конструкция гибкой отмостки с виду проста и по сравнению с классической бетонной может показаться ненадежной. Но это только видимость. Практика показывает, что такая конструкция выполняет отвод воды от цоколя намного лучше, чем выполненная традиционно.

А выглядеть мягкая отмостка может просто потрясающе, если приложить руки и проявить фантазию.

Мембрана для отмостки фундамента. Статья 5. Как сделать отмостку с применением профилированной мембраны.

Мягкая отмостка дома. Как сделать мягкую отмостку вокруг дома — Стройфора

Мягкая отмостка вокруг дома, или гибкая отмостка вызывает все больший интерес у индивидуальных строителей. Причины такой популярности очевидны:

Возможность выбрать любое покрытие, в том числе газонную траву;
Требует меньше материальных затрат, чем бетонная, причем при меньшей трудоемкости;
Бетонные работы отсутствуют.

Резюмируем преимущества применения профилированных мембран для устройства отмосток:

Отличная гидрозащита и дренаж;
Снижение негативного влияния сил морозного пучения;
Снижение материальных затрат по сравнению с бетонной отмосткой в 1,5-2 раза;
Многофункциональность – позволяет устроить отмостку на любой вкус;
Придаст оригинальность архитектурному облику дома и всего участка.

Технология устройства гибкой отмостки

Разметка. Ширина отмостки принимается равной ширине выступа карниза плюс 20 см, но не менее 60 см. А вообще – чем шире отмостка, тем лучше!
Затем нужно снять верхний почвенный слой на глубину 3-40 см. При этом рационально будет сразу сформировать уклон от здания от 3 до 5%. Если в районе, где Вы строите свой дом, выпадает большое количество осадков в виде дождя и мокрого снега, то целесообразным будет уложить по всему контуру вокруг отмостки дренажную трубу, придав ей продольный уклон. В таком случае нужно предусмотреть углубление для трубы. Поперечный уклон принимают равным не менее 1 см на один метр ширины отмостки, в сторону от здания.
Глубину выемки грунта под отмостку Вы просчитаете с учетом того, будет ли отмостка с теплоизоляцией. На уплотненный грунт засыпается и трамбуется слой песка толщиной 100мм. Для улучшения гидроизоляции можно уложить под песок слой глины толщиной 80-100 мм, но в этом случае потребуется еще один слой геотекстиля, чтобы надежно отделить глину от песка. Кроме того, нужно проследить, чтобы песок не попал в глину при укладке. Дело в том, что песок обладает одним интересным и совершенно ненужным при устройстве отмосток свойством – он способен при насыщении водой «затянуть» глину в землю.
Затем укладывается мембрана PLANTER geo. Эта мембрана имеет слой термоукрепленного геотекстиля для увеличения сопротивления давлению грунта и дренажных свойств. Геомембрана крепится геотекстилем и выступами вверх. Если получаются швы, их нужно проклеить, вся мембрана должна быть цельной. Мембрана должна заходить на стену, с напуском, и прикрепляться к утеплителю цоколя.Нужно отметить, что отмостка утепляется только в том случае, если фундамент и цоколь также утепленные, иначе нет смысла зарывать деньги в землю.При устройстве утепленного варианта отмостки на слой утрамбованного песка укладывают утепляющий слой. Рекомендуется использовать не более дешевый пенопласт, так как он быстро приходит в негодность при нагрузках, а экструдированный пенополистироол (ЭППС). Нельзя допускать жесткого стыкования теплоизоляции отмостки и цоколя, для компенсации при подвижках грунта необходимо оставить зазор по месту. Слой теплоизоляции цоколя и отмостки должен быть непрерывным, чтобы избежать появления мостиков холода.
После укладки поверх слоя ЭППС геомембраны укладывают перфорированную дренажную трубу в заготовленное углубление в грунте по краю отмостки. Первый слой – песок.

А выглядеть мягкая отмостка может просто потрясающе, если приложить руки и проявить фантазию.

stroyfora.ru

Технология устройства отмостки с профилированной мембранной PLANTER GEO

Альтернативная система устройства отмостки с использованием гидроизоляционной мембраны PLANTER geo имеет несколько преимуществ:

Исключительная долговечность;

Эффективное отведение жидкости;

Защита фундамента от промерзания;

Простота монтажа.

1. Грунт основания; 2. Экструзионный пенополистирол ТЕХНОНИКОЛЬ; 3. Профилированная мембрана PLANTER geo; 4. Гравий.

«Мягкая» отмостка — рациональная альтернатива классической бетонной отмостке.

Немногим известно, что отмостка входит в состав функциональной зоны обустройства придомовой территории, и от того, как выполнено ее устройство, во многом зависит не только долговечность строительных объектов, но и архитектурно-художественный облик городов. Поэтому стоит рассмотреть помимо применяемых «классических» технологий и материалов для устройства отмостки альтернативные конструктивные и архитектурные решения с применением современных материалов.

Мембрана PLANTER в устройстве отмостки

Конструкция отмостки с применением профилированных мембран PLANTER geo представляет собой водонепроницаемое покрытие, устраиваемое по наружному периметру стен в уровень отметки спланированной поверхности грунта. Принципиальное отличие такого устройства отмостки от «классической» конструкции заключается в отсутствии финишного слоя из бетона, который, подвергаясь морозному разрушению, выходит из строя в первые 2 года эксплуатации.

Профилированная мембрана PLANTER для отмостки

Профилированная мембрана в конструкции альтернативной отмостки выполняет одновременно две важных функции: гидроизоляция отмостки и дренаж дождевой воды. Для создания уклона менее 0,05 в направлении от здания в рассматриваемой конструкции применяется мелкозернистый песок, после формирования уклонообразующего слоя укладываются плиты утеплителя из экструзионного пенополистирола, затем непосредственно профилированная мембрана PLANTER geo. Финишное покрытие в зависимости от эстетического и эксплуатационного назначения может быть выполнено в виде засыпки из гравия, растительного субстрата с последующим озеленением, либо классического мощение из тротуарной плитки либо брусчатки.

Утепление отмостки с профилированной мембраной PLANTER

Применение плит утеплителя при устройстве отмостки позволяет значительно уменьшить глубину промерзания грунта возле стен фундамента и сгладить перепады температуры, тем самым уменьшить разрушающее воздействие на фундамент. Ширина альтернативной отмостки с применением профилированных мембран PLANTER geo составляет от 90 до 100см.

Какой бы вид отмостки Вы не выбрали, всегда следует помнить об организации водосбора с поверхности кровли, не допуская неорганизованный сброс жидкости в цокольную зону здания.

www.planter.ru

Отмостка с гидроизоляцией — устройство, виды и выбор материалов

Через год после возведения фундамента дома, обязательно необходимо подготовить отмостку, которая будет отводить дождевые и талые воды от фундаментальной основы. При изготовлении такой конструкции используют самые разные материалы и технологии, но учитывать необходимо и то, что самому основанию также требуется защита от влаги. Отмостка с гидроизоляцией обеспечит сухость в подвале и сохранит фундамент на протяжении долгого срока.

Чтобы правильно изготовить гидроизоляционный слой, в первую очередь стоит определиться с материалом для него.

Материалы для отмостки

Гидроизоляция отмостки состоит из подстилающего слоя высотой в 20 см и покрытия из насыпного материала, который противостоит проникновению воды внутрь конструкции. Иногда между этими слоями дополнительно укладывается утепляющий материал.

Важно! Если вы используете сырье с пористой структурой, то каждый пласт необходимо обрабатывать водоотталкивающими препаратами.

Сегодня для гидроизоляции отмостки используются следующие материалы:

Горячий гудрон или битумные мастики. Эти составы используют при обмазке фундамента.
Рубероид, гидростеклоизол, геотекстиль.
ПВХ-пленки.
ПВП-мембраны (профилированные).
Геотекстиль, рубемаст.

Если вы планируете изготовить твердую плиту, то лучше всего использовать гидроцемент или асфальтобетон. Также существуют специализированные составы, обладающие гидроизоляционными свойствами, например, «Xypex», «Masterseal» и прочие полимерные препараты. Они проникают в бетон и надежно защищают его от пагубного воздействия влаги.

Для гидроизоляции отмостки мягкого типа используют рулонные материалы, однако рубероид и полиэтилен не могут полностью защитить фундамент от влаги. Поэтому лучше отдать предпочтение поливинилхлоридным пленкам.

Помимо этого рулонные материалы обладают следующими недостатками:

Поверхность цокольного этажа необходимо выровнять, очистить и тщательно просушить.
Материалы этого типа обладают очень низкой прочностью и недолговечностью.
Процесс укладки таких материалов требует много сил и времени.
Гидроизоляционный слой необходимо защищать от механических повреждений.

Полезно! Если вы используете рулонные материалы, то рекомендуется произвести дополнительную вертикальную гидроизоляцию. Для этого материал необходимо завернуть на стену дома, высотой на 150-200 мм.

Как произвести гидроизоляцию отмостки

В зависимости от наличия подвала, выполняется одноуровневая и двухуровневая отмостка:

Если в доме не предусмотрен подвал, то гидроизоляционный пласт укладывается на цокольном уровне, то есть выше земли на 200 мм. Так как основание в обязательном порядке изготавливается под уклоном 2-5 градусов, то защитный слой укладывается по специальным выступам. Благодаря этому, каждый последующий пласт будет выступать на определенную дистанцию.
Если в строении есть подвал, то необходимо выполнить двухуровневую гидроизоляцию. Первый пласт размещается на уровне пола подвального помещения, а второй – на уровне цоколя, выше отмостки.

Чтобы изготовить основу, выполните следующие шаги:

Снимите верхний слой земли, предварительно рассчитав ширину отмостки (обычно она составляет от 60 до 120 см).
Уложите на дно траншеи слой глины высотой 10 см.
Уложите гидроизоляционный материал, загнув его край на стену дома.
Насыпьте песок высотой 10 см и утрамбуйте его.
Уложите геотекстиль и присыпьте его тонким слоем песка (порядка 5 см).
Насыпьте щебень, гальку или гравий толщиной 15 см.
Уложите еще один слой геотекстиля и снова присыпьте его песком (если отмостка будет мягкой, то этот этап можно пропустить).
Залейте основание цементом и уложите на него брусчатку. Если вы готовите мягкое основание, то можно сразу выложить тротуарную плитку, простукивая ее резиновым молотком.

Также можно выполнить горизонтальную гидроизоляцию с помощью:

Цементной стяжки из ПЦ и уплотнителей толщиной 20-25 мм.
Рубероида или толя, который укладывается двумя слоями и приклеивается мастикой.
Асфальтовой стяжки толщиной 25-30 мм, которая кладется по уровню основания здания.

При работе стоит обратить внимание на некоторые особенности гидроизоляции.

Особенности гидроизоляции отмостки

Выполняя гидроизоляцию отмостки, необходимо учесть следующие рекомендации:

При изготовлении защитной «ленты» вокруг здания лучше всего использовать растворы, включающие в себя гидроизолирующие вещества.
Рулонные материалы можно использовать, только если перепады высоты основания не превышают 2 мм.
Если в вашем регионе часто идут сильные дожди, то после возведения основания, прокопайте по его периметру желоб, который будет отводить воду.
Использовать в качестве наполнителя для основания лом не рекомендуется, так как этот материал будет сужаться и расширяться при перепадах температурного режима.
Глубина отмостки может отличаться в зависимости от уровня грунтовых вод, количества осадков и климатически условий, наличия систем канализации.

Также существует окрасочная гидроизоляция отмостки, которая выполняется методом нанесения битумной мастики.

Окрасочная гидроизоляция

Защита от влаги основания отмостки с окрасочной гидроизоляцией отличается дешевизной и простотой монтажа. Перед обработкой поверхности цоколя, ее необходимо загрунтовать битумной мастикой. После этого на грунтовочный слой с помощью щетки наносится битумно-полимерный, цементно-полимерный, битумный или полимерный окрасочный состав.

Полезно! Если состав наносится на бутовые стены, их необходимо предварительно разровнять.

Битумная мастика наносится 2-3 тонкими слоями толщиной не более 2 мм. После обработки поверхность проверяется на наличие трещин, вздутий и прочих дефектов. Если таковые обнаруживаются, то поверхность зачищают и повторно покрывают ее гидроизолирующим составом.

Стоит учитывать, что при работе с горячими материалами, необходимо придерживаться следующих мер предосторожности:

Котел для варки битума нужно установить под небольшим углом, чтобы расплавленная жидкость не попала в огонь. Также рядом нужно подготовить песок и огнетушитель.
При использовании нескольких марок битума – сначала расплавляется более низкая марка, а затем высокая. Если в горячий бетон добавить битум низкой марки, то это приведет к быстрому пенообразованию, из-за чего состав может вылиться.
Количество битума в котле не должно превышать 2/3 объема емкости.
Чтобы избежать горячих брызг, медленно опускайте куски битума по борту котла.
Работать с расплавленной мастикой можно только в защитной одежде.

В заключении

При строительстве отмостки можно не укладывать гидроизоляционный пласт, однако это приведет к тому, что основа прослужит недолго и со временем она разрушится под воздействием воды. Лучше всего использовать рулонные материалы или битумную мастику, благодаря которым «лента» вокруг дома прослужит в два раза дольше.

zamesbetona.ru

Мягкая отмостка вокруг дома своими руками пошаговая инструкция

Отмостка — это полоса с наружной стороны здания, покрытая бетоном или засыпным материалом, расположенная по периметру дома и защищающая его фундамент от проникновения влаги, промерзания, служащая водоотводом. Большинству она знакома как «дорожка» вокруг дома, примыкающая к его цоколю. В соответствии с нормами, уклон отмостки должен составлять 10 промилле в направлении от здания. Покрытие отмостки должно обладать хорошими изоляционными свойствами, герметично примыкать к фундаменту и не допускать проникновения влаги в местах стыковки. Руководство по укладке поможет сориентироваться в нюансах процесса производства работ.

Функции отмостки

Основной задачей отмостки является отведение талой и дождевой воды от фундамента, соответственно, и от цоколя, подвала здания, чем способствует продлению срока эксплуатации дома. Благодаря технологическому уклону она защищает их от скапливания воды у стен дома. Если вода будет просачиваться к дому, при низких температурах она будет замерзать и расширяться, создавая тем самым давление на фундамент, в котором впоследствии будут возникать трещины. При наличии подвального помещения и цокольного этажа в здании целесообразно укладывать теплоизоляционный и гидроизоляционный слой под отмостку, чтобы создавать дополнительное утепление здания и предупреждать вспучивание почвы вокруг него.

Второстепенной функцией отмостки является то, что она играет роль пешеходной дорожки для перемещения возле дома, а также служит декоративным элементом ландшафта и, непосредственно, самого сооружения.

Виды отмосток

Несмотря на существующие виды отмосток, функциональное предназначение у них одно и то же. Различия лишь в специфике укладки.

Различают следующие виды защитных покрытий:

По своей сути, их можно разделить на две отличающиеся друг от друга группы: отмостки с твердым покрытием и мягкие отмостки. К первой группе относится покрытие из бетона, щебня, асфальта, песчаника и т. п., ко второй – основание с покрытием из щебня, грунта, тротуарной плитки вместо жесткого. Отличие мягкой конструкции от твердой в том, что функция водоотведения перекладывается на нижележащие слои, тогда как наклонная поверхность жесткой конструкции отводит воду от стен. К тому же, она лучше подходит для использования на пучинистой почве, в то время как твердую отмостку лучше применять для менее обводненного грунта.

Бетонная отмостка имеет как достоинства, так и недостатки по сравнению с мягкой: это прочное покрытие, долговечное, имеющее простую схему укладки: траншея заполняется песком и щебнем, затем заливается раствором из бетона. Недостатком такой конструкции является образование трещин со временем и необходимость их ремонта. К тому же, сток воды с дорожки при неправильном отведении может снизить ее защитные свойства, малая декоративность не сравнится с мягкой отмосткой.

Достоинства и недостатки мягкой отмостки

Мягкая отмостка вокруг дома имеет множество положительных качеств:

Не требует ремонта, в отличие от твердого покрытия;
Имеет высокие показатели морозостойкости;
Просадка и сезонные перемещения грунта не несут повреждений конструкции. Это связано с тем, что отмостка «сыграет» своей гибкостью на глубине промерзания грунта во время того, как фундамент остается при этом неподвижным. Твердое покрытие бы при этом потеряло свою целостность из-за своей неподвижности.
Широкий выбор декоративного внешнего покрытия. Кроме этого, поверхность можно засеять газоном или засадить цветами.
Укладывается отмостка своими руками, что позволяет экономить средства на работе привлеченных специалистов. Это сделать достаточно просто, поскольку существует пошаговая инструкция проведения работ.
Использование утеплителя позволяет уменьшить глубину промерзания грунта вокруг отмостки, что позволяет закладывать фундамент на меньшую глубину, особенно на глинистой почве.

Недостатками мягкого покрытия являются зарастание сорной травой, что вызывает необходимость в постоянном ухаживании за внешним покрытием, а также более трудоемкий процесс укладки системы, в отличие от жесткого покрытия, ввиду более сложной ее структуры.

Мягкая отмостка: устройство

При устройстве мягкого защитного покрытия стоит учитывать некоторые особенности: его ширина должна быть на 15-20 см шире, чем карниз кровли, минимальная ширина должна составлять 60 см. При укладке на неустойчивую почву ширина может достигать одного метра. Глубина защитного пояса также зависит от типа почвы. При малой его подвижности на не глинистой почве, глубина траншеи должна достигать 10-15 см. при внешней отделке брусчаткой или песком. При отделке более тяжелым материалом глубина должна составлять 20 см.

Конструкция мягкой отмостки состоит из следующих элементов:

Гидроизоляция

Материалом для гидроизоляции может служить рубероид, полиэтилен или мембрана из ПВХ. Обязательным условием качественной гидроизоляции является ее прочность и морозостойкость.

Глина для укладки нижнего слоя, если почва сыпучая. Глина не должна содержать песок.
Дренаж – керамзит, щебень, песок, или галька. Фракцию для щебня лучше выбирать среднюю. Этот слой служит для прокладки дренажной трубы.
Геотекстиль для распределения нагрузки и разделения фракций, чтобы препятствовать смешиванию слоев грунта. Его состав содержит нетканое полиэфирное волокно ,которое хорошо пропускает воздух и воду. Он делится на армированный, который выдерживает большие нагрузки, и неармированный. Функция геотекстиля состоит в предотвращении заиливания дренажного слоя, что позволяет не применять трубы при укладке защитного пояса.
Утеплитель – экструдированный пенополистирол или пенополиуретан. Пенополистирол Укладывается плитами, обязательно гидроизолируется во избежание попадания воды между стыками.
Бордюрный камень.
Верхнее декоративное покрытие – цветной щебень, грунт с газоном или прочей растительностью, брусчатка и прочее. При создании экономичного варианта внешним покрытием может служить обычный щебень.

Мягкая отмостка своими руками: пошаговая инструкция

Отмостка своими руками укладывается достаточно просто, при этом поможет пошаговая инструкция. Лучше всего производство работ осуществлять на этапе возведения фундамента, поскольку при укладке гидробарьера у здания на свайно-ростверковом основании требуется его заведение под дом на 30-50 см. Таким образом, процесс выемки грунта будет осуществляться легче.

Подготовительный этап работ

Начальный этап состоит из земляных работ, а точнее, выкапыванием траншеи под гидробарьер. При этом снимается прямоугольный участок на глубину до 45 см на самом низком уровне участка. Дно траншеи должно регулироваться нивелиром или уровнем и плотно трамбоваться, для этого можно применить отсыпку мелким щебнем.

Для расположения канала скрытой ливневой системы по краям траншеи роется небольшая канава шириной 40 мм. Затем дно траншеи засыпают смоченной глиной без примесей толщиной 20 см. При разравнивании в канаве, ей придают уклон от здания. Когда она выложена по всему периметру, глину оставляют просохнуть, периодически смачивая водой против возникновения трещин. Мягкая отмостка вокруг дома своими руками продолжает укладываться после того, как глина потеряет свой вязкий вид. При использовании утеплителя глубина траншеи увеличивается на 100 мм.

Укладка системы отвода

Отвод воды производится таким образом, чтобы сток был направлен в дренажную систему. Не рекомендуется осуществлять систему слива непосредственно в почву, потому что при интенсивных осадках может произойти подмывание грунта под гидробарьером и его дальнейшее оседание.

Для слива воды монтируются дренажные трубы диаметром 100 мм. Трубы предварительно оборачиваются геотекстилем для изоляции. Углы и пересечения оборудуются тройниковыми коллекторами, соединяющими каналы с верхним отводом. Слив воды лучше производить в специальную траншею глубиной 1 м, засыпанную щебнем и почвой в соотношении 70 к 30.

Мягкая отмостка своими руками: укладка слоев

После того, как глиняный слой подсох, на него отсыпается щебень средней фракции толщиной 10-12 см с уклоном от здания. Далее уклон выравнивается песком, каждый слой при этом плотно трамбуется и смачивается водой, а также разбивается геотекстилем, особенно слои глины с щебнем, песка и щебня. Поверх песчаного слоя после утрамбовки прокладывается геомембрана, она же укладывается на дно лотка канала, монтируются трубы с геотекстилем и коллекторы. Сверху геомембрана покрывается дренажным слоем, чтобы вода не задерживалась на насыпи. Затем укладывается выравнивающий слой песка и гравия толщиной до 40 мм, а также геотекстиль. Все, что укладывается далее, относится к внешнему декоративному слою, который отмостка вокруг дома своими руками может иметь в различных видах.

При утеплении отмостка плиты утеплителя укладываются на нижний слой гидроизоляции, сверху накрывается еще одним таким же слоем. На верхний слой гидроизоляции укладываются уже все остальные слои гидробарьера.

Защитное внешнее покрытие

Финальная засыпка гидробарьера заключается в выравнивании щебнем фракцией 20-25 мм до создания плотного ровного слоя толщиной 60 мм. Поскольку все нижележащие слои были разграничены, поверхность получается плотной, не позволяющей вязнуть ногам. Если край отмостки сместить на 10-15 см, на нее можно насыпать небольшое количество дерна и подвести газон к стенам здания. Помимо дерна, получившийся гидробарьер можно засыпать цветным декоративным щебнем различной фракции, галькой, плиткой, как крупной, так и мелкой.

stroypomochnik.ru

Статья 5. Как сделать отмостку с применением профилированной мембраны.

Основные этапы работы:

Подготавливаем основание. Для этого вынимаем грунт по периметру здания на глубину 300 мм и на ширину, превышающую ширину карнизного свеса на 350 мм.

Выполняем песчаную отсыпку толщиной 60-100 мм и задаем уклон не менее 3% от цоколя.

На подготовленное основание укладываем утеплитель из экструдированного пенополистирола типа ТЕХНОНИКОЛЬ Carbon Eco или ТЕХНОНИКОЛЬ Carbon Prof. Толщина утеплителя должна определяться исходя из теплотехнических расчетов с учетом географии, назначения и способа утепления здания. Важно отметить, что плиты укладываются по ширине таким образом, чтобы оставить место под укладку дренажной трубы.

Расстилаем профилированную мембрану Planter Geo поверх утеплителя. Укладка производится таким образом, чтобы полотно располагалось по всей ширине отмостки и на 500 мм было заведено на вертикальную часть цоколя. На вертикальной части фиксируем мембрану по краю с помощью прижимной рейки, швы проклеиваем клейкой лентой типа Nicoband.

Укладываем дренажную трубу в образовавшийся «ров» между плитами утеплителя и прилегающей территорией. Труба должна быть завернута в полотно Planter Geo. Она укладывается между геотекстилем и профилированной мембраной с заданным уклоном 2% в сторону дренажного колодца. После трубу необходимо соединить с дренажной ливневой канализацией.

В данном случае утепление цоколя следует проводить после монтажа профилированной мембраны.

Остается решить вопрос с отделкой отмостки. Например, можно выполнить песчаную подушку и уложить на нее тротуарную плитку или выложить плодородный слой с газонной травой.

Отделка цоколя также может быть выполнена любым способом: это и приклеивание керамогранита, и монтаж сайдинга, и оштукатуривание.

Устройство отмостки с профилированной мембраной имеет свои плюсы:

отсутствие мокрых процессов;

отсутствие технологических простоев;

надежное решение с точки зрения отведения воды от фундамента;

универсальность в доступности вариантов и решений финишного благоустройства;

легкость конструкции.

Чтобы завершить мероприятия по водоотведению, рекомендуется объединить водосточные системы с дренажными.

Приобрести материалы для устройства отмостки вы можете прямо сейчас.

www.tstn.ru

Устройство отмостки с применением профилированных мембран Planter

Каждый человек, который строит новый дом для себя и своей семьи, от всей души хочет, чтоб было в доме тепло и уютно и в осеннюю слякоть, и в трескучий мороз, чтоб в комнатах звенели детские голоса, а по праздникам за столом собиралась большая семья. В просторном доме хватит места всем: не только детям, но и внукам, и даже правнукам. Да-да, надо думать и о будущих поколениях: ведь строим-то не на один десяток лет!

И дом не подведет хозяина, будет стоять долго и защищать от бурь и непогоды, если строить добросовестно и вдумчиво, не упуская из внимания мелких на первый взгляд, но тем не менее очень важных, деталей.

Именно к таким мелочам, от которых напрямую зависит долголетие дома и комфорт жильцов, и относится отмостка дома.

Традиционная отмостка представляет собой полосу шириной 60-100 см, расположенную под уклоном 3-10 градусов для стока воды, вплотную прилегающую к цоколю и опоясывающую все здание по периметру. Отмостка служит для отвода талых и дождевых вод от цокольной части зданий. Чем шире отмостка, тем лучше будет отводиться вода. Отмостка должна быть как минимум на 20 см больше, чем карнизный выступ крыши.

Что же может случиться, если не сделать отмостку, или построить ее неправильно?

· Влага проникнет в подвал, пропитает стены. Мало того, что в доме будет сыро, с большой вероятностью в комнатах заведется плесень и грибок – при подмерзании жидкость расширится, что может привести к растрескиванию стен
· Влага будет воздействовать на фундамент дома, неравномерно подмывая его, что чревато растрескиванием фундамента
· Вокруг здания беспрепятственно будут прорастать растения, своей корневой системой нанося вред фундаменту и стенам дома

Традиционная отмостка без дополнительной гидроизоляции состоит из двух слоев – декоративное покрытие и подстилающий слой. Подстилающий слой, собственно, и служит для гидроизоляции фундамента и цокольной части, а также для создания ровного основания для покрытия конструкции. Раньше его выполняли из песка, гарцовки, мелкого щебня или глины, которые и обеспечивали отвод воды от стен здания.

Декоративное покрытие отмостки бывает следующих видов:

· булыжное,
· грунтовое,
· асфальтовое,
· кирпичное,
· отмостка из бетонных плит,
· бетонное, самое распространенное.

Отмостка требует качественных материалов, которые увеличивают срок ее службы. И все равно традиционная бетонная отмостка эффективно служит в течение всего 1-2 лет. После этого срока, как правило, отмостке требуется ремонт. В такой недолговечности заключается большая проблема.

Для укрепления и продления срока службы отмостки при ее устройстве в настоящее время применяют профилированные мембраны Planter. Использование мембран при устройстве отмостки дает следующие, по сравнению с традиционным способом, преимущества:

· Долговечность использования материалов. Новейшие технологии, воплощенные в профилированных мембранах, обеспечивают потенциальный срок их службы 50 лет.
· Экономия денежных средств, сил и времени на работу. Материал легкий, недорогой, вес квадратного метра профилированной мембраны не превышает 1 кг. Нарезанные по величине куски мембраны соединяются внахлест.
· Простота монтажа. Работать может даже не специалист.
Экологичность материала мембран. Материалы изготавливаются из полиэтилена высокой плотности без добавления химических элементов, негативно влияющих на окружающую среду.
· Хорошая гидроизоляция. Поступающая с поверхности влага отводится по дренажным каналам между шипами мембраны. Кроме этого, мембрана позволяет защитить монтаж отмостки от влаги, поступающей снизу.
· Мембраны являются хорошим барьером для корней растений и не подвержены воздействию химических веществ, находящихся в грунте или в стройматериале

Устроить отмостку с применением профилированной мембраны совсем несложно. Для этого используют специальную мембрану, например, Planter geo. Водоотведение с такой отмостки лучше закончить в дренажную траншею из гравия. Поверх мембраны укладывается слой песка и далее декоративный слой.

Подробно о том, как устроить отмостку с применением профилированной мембраны Planter, читайте в одной из наших следующих статей

Прочность мембраны на сжатие 40 тонн/ м2. Благодаря этому достигается многократное увеличение срока службы отмостки и дорожных покрытий, сокращаются расходы на их ремонт. Данная технология в настоящее время получила широкое применение, благодаря своей простоте и эффективности.

pvc-technonicol.livejournal.com

Мягкая отмостка вокруг дома | Строительство бани

Мягкая отмостка вокруг дома-конструкция гидроизоляции

Мягкая отмостка вокруг дома в последние годы приобретает все большую популярность.

Она имеет ряд положительных факторов,которые и соблазняют застройщика остановить свой выбор на такой конструкции отмостки:

нет бетонных работ
дешевле,чем бетонная отмостка
менее трудоемка
позволяет выбрать любое покрытие отмостки,в том числе и посев газонной травы

Если застройщик все работы выполняет своими руками,то,естественно,что такие работы,как замешивание бетона и укладка его в опалубку отмостки, будут не только достаточно трудоемки для одного человека,но и будет занято огромное количество времени,которое очень востребовано в летний период и для других хозяйственных работ по дому и огороду. Хозяину придется все бросить и заниматься только отмосткой.

Нанимать строителей на бетонную отмостку обойдется в приличную сумму.И еще не факт,что наемные работники сделают все добросовестно,поскольку в конструкции жесткой отмостки есть ряд нюансов,которые необходимо сделать обязательно и очень тщательно,например деформационные швы между стеной и телом отмостки ….

Когда работы делаются своими руками,то получается лучше,хотя бы по той причине,что делается для себя все тщательно и добросовестно. Можно заранее все обдумать,узнать,приобрести материалы и начать делать,обдумывая в процессе каждое действие с точки зрения дальнейшей длительной эксплуатации без ремонтов.

Суть конструкции мягкой отмостки в ее гидроизоляционном слое!

Если правильно сделать гидроизоляцию,которая будет гарантировано препятствовать проникновению талых и поверхностных вод(атмосферных осадков) под отмостку и фундамент,то все сделано правильно,цель достигнута: отвести воду как можно дальше от фундамента и стен дома.

Чтобы достичь полной герметичности с помощью мембраны необходимо сделать конструкцию мягкой отмостки следующим образом:

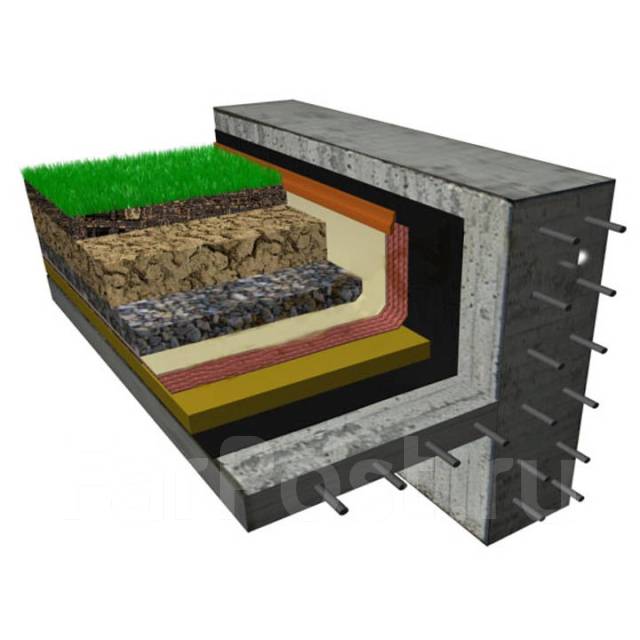

конструкция мягкой отмостки с подстилающим глиняным основанием

нижний подстилающий слой сделать из глины без примесей в качестве глиняного замка с уклоном от фундамента дома на расстоянии не менее 1м.Это один вариант. Второй:можно обойтись и без глины,но тогда необходимо продумать куда будет сливаться вода,в какую конструкцию водоприемного канала,чтобы не поучился обратный эффект-затопление фундамента
уложить гидроизоляцию с компенсационной петлей на случай подвижки и вывести ее на стену выше «пирога»,из которого будет состоять конструкция отмостки: песок,щебень,тротуарная плитка. По старым(советским )канонам край гидроизоляции должен наклеиваться битумной мастикой на выступающую над землей часть фундамента или стену на высоту 0,5м. Такое конструктивное решение относится к любой горизонтальной гидроизоляции,будь то поверхность пола или отмостки. В дальнейшем этот элемент фасада(цоколь) можно чем-то облицевать,типа сайдинга под камень или натуральным камнем.
сверху гидроизоляции нужно обязательно насыпать песок. Толщины 5см достаточно,чтобы защитить поверхность гидроизоляционного материала от повреждений
на песок стелится геотекстиль,который способен пропускать воду,но не дает прорастать растениям.Также он будет служить основанием для щебня,который может со временем «утонуть» в песке. Желательно,чтобы каждый слой нес свою функцию и был стабилен,поэтому геотекстиль необходим.

Поскольку вода будет проникать через все слои «пирога» и собираться на поверхности гидроизоляционного слоя,то его необходимо уложить с уклоном так,чтобы вода с него гарантировано уходила дальше от отмостки и сливалась в водосливную систему дома:подземную или надземную,на ваш выбор…

В принципе,поверх правильно сделанной гидроизоляции можно класть все, что пожелаете, любой слой, который считаете нужным или соответствующим дизайну вашего дома и участка: песок,щебень, тротуарную плитку, брусчатку или просто сеете разнотравье.Все,что нравится или то,на что у вас хватает финансов.

Можно даже сделать и утепленную мягкую отмостку,в случае наличия пучинистых грунтов и высокого уровня грунтовых вод.

Гидроизоляция мягкой отмостки

Лучше всего в качестве гидроизоляции мягкой отмостки использовать специальные мембраны типа Изостуд, Фундалин и им подобные.

Они потому и называются мембранами,от латинского слова membrana — кожица, перепонка. Это гибкая тонкая плёнка, приведённая внешними силами в состояние натяжения и, вследствие этого,обладающая упругостью.

Например, Изостуд-это профилированная мембрана из полиэтилена высокой плотности с равномерно расположенными по всей поверхности выступами в форме усеченных конусов высотой 7,5 мм,то есть Изостуд обладает рельефной текстурой и прочностью.

Для бюджетного варианта лучше применить не пленку ПВХ,а баннер или тентовое полотно Тарпаулин( изготовляется из прочной полиэтиленовой ткани с двухсторонним ламинированием полиэтиленовой пленкой с пропиткой от УФ-излучения).Стоимость Тарпаулина плотностью 120г/м2- плюс-минус 50 руб/м2

Бывший в употреблении баннер,только что снятый с рекламного щита,на котором он как максимум прослужил один сезон,наиболее простой и дешевый вариант в качестве гидроизоляции (200-300 руб за 18 м2).

Мягкая отмостка вокруг дома -интересный вариант.Главное- правильно сделать.

Такая отмостка очень кстати будет для таких второстепенных сооружений на участке,как баня или гараж,при строительстве которых,обычно,финансовые вложения стараются делать минимальными.

banjstroi.ru

Устройство отмостки с применением профилированных мембран Planter

Что же может случиться, если не сделать отмостку, или построить ее неправильно?

· Влага проникнет в подвал, пропитает стены. Мало того, что в доме будет сыро, с большой вероятностью в комнатах заведется плесень и грибок – при подмерзании жидкость расширится, что может привести к растрескиванию стен

· Влага будет воздействовать на фундамент дома, неравномерно подмывая его, что чревато растрескиванием фундамента

· Вокруг здания беспрепятственно будут прорастать растения, своей корневой системой нанося вред фундаменту и стенам дома

Декоративное покрытие отмостки бывает следующих видов:

· булыжное,

· грунтовое,

· асфальтовое,

· кирпичное,

· отмостка из бетонных плит,

· бетонное, самое распространенное.

Для укрепления и продления срока службы отмостки при ее устройстве в настоящее время применяют профилированные мембраны Planter. Использование мембран при устройстве отмостки дает следующие, по сравнению с традиционным способом, преимущества:

· Долговечность использования материалов. Новейшие технологии, воплощенные в профилированных мембранах, обеспечивают потенциальный срок их службы 50 лет.

· Экономия денежных средств, сил и времени на работу. Материал легкий, недорогой, вес квадратного метра профилированной мембраны не превышает 1 кг. Нарезанные по величине куски мембраны соединяются внахлест.

· Простота монтажа. Работать может даже не специалист.

Экологичность материала мембран. Материалы изготавливаются из полиэтилена высокой плотности без добавления химических элементов, негативно влияющих на окружающую среду.

· Хорошая гидроизоляция. Поступающая с поверхности влага отводится по дренажным каналам между шипами мембраны. Кроме этого, мембрана позволяет защитить монтаж отмостки от влаги, поступающей снизу.

· Мембраны являются хорошим барьером для корней растений и не подвержены воздействию химических веществ, находящихся в грунте или в стройматериале

Подробно о том, как устроить отмостку с применением профилированной мембраны Planter, читайте в одной из наших следующих статей

Planter Standard — цена, импорт / экспорт

Сеялка Standard

131,00 $

Описание
Дополнительная информация
Вопросы и ответы

Описание

Профилированная мембрана Planter Standard — мембрана производства ТехноНИКОЛЬ со средними прочностными характеристиками, применяется для устройства отмостки и защиты фундаментов мелкого заложения.

К преимуществам профилированной мембраны Platter Standard можно отнести только относительно невысокую цену и популярность у продавцов (продается практически везде).

Основным недостатком данной мембраны является производство вторичного сырья, что приводит к малому сроку службы, низкой эластичности, неравномерно распределенной прочности, а также плотностным характеристикам, что может привести к преждевременному разрушению строительного объекта, которое уже произошло несколько раз.

Дополнительная информация

Цвет	Черный
Материал изготовления	HDPE
Толщина, мм	0.6
Ширина рулона, м	2,0
Обмотка, м	20
Пропускная способность, л / мин * м	—
Количество выступов на кв.м	—
Разрывная нагрузка Н (кН / м) в продольном и поперечном направлениях	250,0 (6,0)
Прочность на сжатие, кН / м²	280
Воздушный зазор л / м²	5.5
Высота выступов, мм	8
Плотность поверхности, г / м²	550
Температурный диапазон применения, ° С	-50 / + 80
Применение	Садовые дорожки, Замена бетонной подготовки, Строительные леса, Под фундамент

Вопросы и ответы клиентов

Пока нет вопросов, спросите первым что-нибудь по этому товару.

Примечание: product_type неправильно назывался . К свойствам продукта нельзя обращаться напрямую. Обратная трассировка: require (‘wp-blog-header.php’), require_once (‘wp-includes / template-loader.php’), include (‘/ plugins / woocommerce / templates / single-product.php’), wc_get_template_part, load_template, require (‘/ themes / porto / woocommerce / content-single-product.php’), do_action (‘woocommerce_single_product_summary’), WP_Hook-> do_action, WP_Hook-> apply_filters, call_user_func_array, porto_woocommerce_template_template_data_woocommerce_template_ см. Отладка в WordPress для получения дополнительной информации.(Это сообщение было добавлено в версии 3.0.) В /home/o/odinoknx/geosintetika.moscow/public_html/wp-includes/functions.php в строке 4231

Опрос с особым акцентом на слабовидящих и слепых на JSTOR

Abstract

Традиционно в географии мало внимания уделяется инвалидам и малообеспеченным слоям населения. Поскольку общество больше интересовалось проблемами работы со слепыми, инвалидами, отсталыми, глухими, социально-экономически обездоленными, бездомными и другими особыми группами населения, географическая дисциплина затянулась с точки зрения изучения того, как его опыт может быть использован, чтобы помочь понять и решить многие проблемы, с которыми эти особые группы населения сталкиваются при обычной торговле с физической и искусственной средой.В этой статье я изложу некоторые общие и некоторые конкретные предложения относительно того, как географы могут использовать свои навыки и знания для решения ряда проблем, с которыми сталкиваются эти особые группы населения. Документ предназначен для внесения предложений как в учебных целях (т. Е. Для обеспечения достаточно широкого тематического охвата для потенциальной курсовой работы в данной области), так и для определения конкретных будущих исследовательских задач. Комбинированный эффект предполагает, что географическое изучение инвалидов могло бы представлять новую систематическую область географической концентрации, которая сочетала бы микро- и макро подходы и способствовала развитию новой географической теории, методов и приложений.

Информация о журнале

Transactions of the Institute of British Geographers — ведущий международный журнал, посвященный крупным исследовательским работам. Это один из самых читаемых и цитируемых географических журналов. Он публикует содержательные статьи высочайшего научного уровня по любому теоретическому или эмпирическому предмету в географии. Особенно приветствуются статьи, основанные на оригинальных исследованиях, которые привлекают внимание к более широкому значению их выводов, оценке дебатов на переднем крае дисциплины и вклады, демонстрирующие методологическое и междисциплинарное значение географии для критического экологического и социального понимания.

Информация об издателе

Королевское географическое общество (с Институтом британских
Географов) — это ученое общество, представляющее географию и
географы. Он был основан в 1830 году для развития
географической науки и был одним из самых активных из ученых
общества с тех пор. Самое большое географическое общество в Европе, и
одна из крупнейших в мире, RGS-IBG работает в региональном,
национальный и международный масштаб.

Общество поддерживает исследования, образование и обучение вместе с
более широкое общественное понимание и удовольствие от географии.С этими
сосредоточены на обществе и окружающей среде, география — одна из самых популярных
предметы в формальном образовании и очень актуальны как для всей жизни
обучение и удовлетворение от путешествий.

Опрос с особым акцентом на слабовидящих и слепых на JSTOR

Abstract

Информация о журнале

Информация об издателе

Невизуальных подсказок для выравнивания по перекрестку улиц

J Vis Impair Blind. Авторская рукопись; доступно в PMC 2015 30 января.

Опубликовано в окончательной редакции как:

J Vis Impair Blind. 2011 Октябрь; 105 (10): 648–661.

PMCID: PMC4311395

NIHMSID: NIHMS296096

Алан К.Скотт

¹ Университет Илона, Илон, Северная Каролина, США

Джанет М. Барлоу

² Доступный дизайн для слепых, Эшвилл, Северная Каролина, США

Дэвид А. Гут

³ Университет Западного Мичигана , Kalamazoo, Michigan USA

Billie Louise Bentzen

⁴ Boston College, Boston, Massachusetts USA

Christopher M. Cunningham

⁵ Институт транспортных исследований и образования, Роли, Северная Каролина, США

35 909138

³ Университет Западного Мичигана, Каламазу, Мичиган США

¹ Университет Илона, Илон, Северная Каролина, США

² Доступный дизайн для слепых, Эшвилл, Северная Каролина, США

³ Университет Западного Мичигана Каламазу, Мичиган США

⁴ Бостонский колледж, Бостон, Массачусетс США

^{5 90 178 Институт транспортных исследований и образования, Роли, Северная Каролина, США}

См. Другие статьи в PMC, в которых цитируется опубликованная статья.

Abstract

Точное выравнивание по пешеходному переходу — важный компонент безопасного перехода улицы для слепых пешеходов. Шесть ориентиров были оценены в моделируемой среде пешеходного перехода, в которой угол перехода не всегда совпадал с уклоном пандуса. Сообщается об эффективности каждого сигнала и обсуждаются последствия.

Введение

Для слепых людей задачи, необходимые для перехода улицы, включают обнаружение улицы, определение местоположения пешеходного перехода или места перехода, выравнивание (определение соответствующего начального курса), определение подходящего времени для перехода и движение по соответствующий курс до завершения перехода (Guth, Rieser, & Ashmead, 2010; Tauchi, Sawai, Takato, Yoshiura, & Takeuchi, 1998).Представленное здесь исследование является первым из серии, в которой оценивается эффективность различных методов лечения в качестве вспомогательных средств для выравнивания и поддержания правильного курса при пересечении улиц без обзора.

Специалисты по ориентации и мобильности (O&M) обучают различным стратегиям согласования направления движения лица с направлением пешеходного перехода перед переходом на улицу. Предполагается, что соответствующее направление движения ведет к соответствующему начальному курсу, когда пешеход начинает переходить дорогу.Если слепые люди не выровнены, звуки дорожного движения могут быть неверно истолкованы (например, думать, что поворачивающий транспорт движется прямо через перекресток), собачьи поводыри могут нацеливаться на неправильный угол или остров, а первым шагом человека может быть движение транспорта. Некоторые стратегии выравнивания включают использование физических сигналов, таких как полосы травы и возвращенные бордюры (бордюры по краям пандусов), которые перпендикулярны улице, которую собираются пересечь (Hill & Ponder, 1976; Whipple, 2004).Другие включают акустические сигналы, такие как звуки транспорта, движущегося параллельно или перпендикулярно пешеходному переходу (Barlow, Bentzen, Sauerburger, & Franck, 2010; Guth et al., 2010; Stollof, 2005a). Однако на современных перекрестках такие подсказки могут быть недоступны. Например, на бордюрах полосы травы по бокам рампы, если они есть, редко совпадают с пешеходным переходом. Параллельные и перпендикулярные модели движения транспорта часто не возникают на некоторых пешеходных переходах, например, на пешеходных переходах на перекрестках с круговым движением и полосах разворота с разделенными каналами, и они могут быть ненадежными на других пешеходных переходах, например, на тех, где интенсивность движения в определенные периоды дня невелика.

Установка пандусов на многих перекрестках еще больше усложнила задачу выравнивания. В Соединенных Штатах пандусы для тротуаров часто имеют уклон к центру перекрестка, а не в направлении пешеходного перехода (см.), Что иногда приводит к тому, что пешеходы слепо переходят дорогу к центру перекрестка (Hauger, Rigby, Safewright & Маколи, 1996).

Перекрестки с перпендикулярными пандусами для бордюров, на которых (A) пандус наклонен в направлении движения на пешеходном переходе, и (B) пандус наклонен к центру перекрестка.

Даже когда отдельные пандусы обслуживают два пешеходных перехода на углу, большой радиус многих углов приводит к появлению пандусов, у которых уклон выходит за пределы пешеходного перехода, чтобы быть перпендикулярным краю улицы и желобу. Склоны пандуса должны быть перпендикулярны желобу, чтобы свести к минимуму опасность опрокидывания для инвалидов-колясочников. Хотя некоторые пандусы выровнены с пешеходными переходами, которые они обслуживают, неизвестно, действительно ли уклон пандуса является полезным ориентиром для слепых пешеходов.В местах с узкими тротуарами часто используются параллельные пандусы, в которых сам тротуар спускается к участку, находящемуся на уровне улицы (см.). На параллельном пандусе тротуар часто изгибается, и эта кривизна может повлиять на направление движения пешехода по прибытии на улицу.

Перекресток с параллельными съездами на тротуаре.

Предыдущее исследование оценивало выравнивание на основе звуков движения, тактильных стрелок и плиток полос. Чу (1986) и Гут, Хилл и Ризер (1989) оценили умение, с которым опытные слепые пешеходы выстраиваются параллельно и перпендикулярно движению, которое варьировалось от одиночной машины до интенсивного движения.Их результаты показывают, что в геометрически идеальных условиях звуки движения можно использовать для выравнивания с точностью до 10 градусов от желаемого направления. Было обнаружено, что на сложных перекрестках без специальных указателей выравнивания слепые пешеходы смещались перед переходом в 24–50% случаев (Barlow, Bentzen, & Bond, 2005; Scott, Barlow, Bentzen, Bond, & Gubbe, 2008 ; Crandall, Brabyn, Bentzen, & Myers, 1999).

Тактильные стрелки встроены в кнопки доступа пешеходов (APS), чтобы пользователи могли подтвердить, какой пешеходный переход управляется кнопкой.Участники семинара по выравниванию рампы на бордюре предположили, что тактильные стрелки также могут помочь пешеходам ориентироваться на переходе (Stollof, 2005a). Однако Poulsen (1982) обнаружил, что наличие «стрелы» (стержень длиной 2,5 дюйма, установленный на APS) не улучшает точность совмещения. Tauchi, Takeda, Nakamura и Takato (2007) обнаружили, что когда участники выстраивались с тактильными стрелками длиной 8 дюймов, они могли оставаться в пределах 10 футов (3 м) в ширину и 30 футов (9 м) в длину только на одном участке пути. 75% испытаний; более короткие стрелки приводили к снижению точности.

Takeda, Watanabe, Takahashi и Tauchi (2006) исследовали способность слепых участников ходить по прямой примерно на 30 футов, когда они использовали стандартизированную японскую направляющую поверхность из плиток для определения своего первоначального курса. Участники меньше всего отклонялись от заданного курса, когда штанги были ориентированы перпендикулярно предполагаемому направлению движения.

В этом исследовании мы оценили точность совмещения при шести условиях сигнала, включая только наклон рампы и наклон рампы в сочетании с каждым из пяти других сигналов.Это были те сигналы, которые предлагались в литературе как сигналы выравнивания, использовались в качестве сигналов выравнивания в других странах или рекламировались / продавались как сигналы выравнивания. В условиях комбинации наклон рампы и другие ориентиры иногда были выровнены в одном направлении, а иногда в противоположных направлениях. Из-за разнообразия конфигураций рамп бордюра в Соединенных Штатах и сложности последовательной установки любой конфигурации (Kirschbaum et al., 2001) мы предположили, что любой ориентир должен быть установлен либо на рампах, либо на раструбах ( наклонные стороны) пандусов и часто оказывались на поверхности, которая не имела уклона в направлении, указанном меткой.Если сигнал дает хорошую информацию о выравнивании даже при смещении по склону, мы предполагаем, что он должен работать так же или лучше на ровной поверхности, такой как приземление на параллельном пандусе бордюра.

Методы

Сигналы и аппаратура выравнивания

Признаки выравнивания, оцененные в этом исследовании, показаны и описаны ниже.

Только уклон: Условие только уклона (то есть беговой уклон пандуса) было включено, потому что предполагалось, что оно предоставляет полезную информацию для выравнивания, хотя это никогда не документировалось.Например, в проекте PROWAG Advisory R303.1 рекомендуется выровнять наклон пандуса с направлением движения пешеходов на пешеходных переходах, чтобы предоставить информацию о пути для пешеходов с ослабленным зрением (U.S. Access Board, 2005).
Перпендикуляр к плитке: этот кий состоит из двух параллельных выступов, расположенных перпендикулярно предполагаемому направлению движения. Он был включен, потому что плитки, расположенные таким образом, были обнаружены Tauchi et al. (2007) для обеспечения более точного начального курса, чем столбиковые плитки, расположенные параллельно предполагаемому направлению движения.
Плитка параллельна: эта реплика была той же конфигурации плитки, что использовалась в перпендикулярном состоянии, но с приподнятыми планками, расположенными параллельно предполагаемому направлению движения. Он был включен, потому что он обычно используется во всем мире в качестве навигационной поверхности.
Обнаруживаемое предупреждение с помощью стержневой плитки: Сигнал был модификацией обнаруживаемых предупреждений с усеченным куполом, которые требуются на бордюрах в США (U.S. Access Board, 2005) и во многих других странах.В Соединенных Штатах обнаруживаемые предупреждения указывают на край улицы и не предназначены для указания направления движения. Однако стандарты установки в Австралии, Новой Зеландии и Великобритании требуют, чтобы поверхности усеченного купола устанавливались перпендикулярно направлению движения на пешеходном переходе (Стандарты Австралии / Стандарты Новой Зеландии, 2002; Министерство транспорта, 2002).
В неопубликованном пилотном исследовании, которое также было сосредоточено на выравнивании, Лонг, Барлоу и Бентцен оценили сигналы, которые включали немодифицированное обнаруживаемое предупреждение.Слепым участникам не удалось согласоваться с обнаруживаемым предупреждением, поэтому этот сигнал не был включен в настоящее исследование.
Поскольку определение курса по выступающим полосам, перпендикулярным предполагаемому направлению движения, было обнаружено Tauchi et al. (2007), чтобы привести к относительно точному перемещению, была выдвинута гипотеза, что замена двух нижних рядов усеченных куполов на обнаруживаемом предупреждающем шаблоне может обеспечить относительно точное выравнивание одной приподнятой планкой, перпендикулярной направлению движения.Если это окажется так, можно использовать одну подсказку (обнаруживаемое предупреждение с полосой), чтобы предоставить как край информации об улице, так и подсказку для выравнивания. Поднятая планка на поверхности этого прототипа была 18 дюймов в длину, поэтому пользователи большинства инвалидных колясок могли избежать перемещения планки, поместив ее между колесами.
Стрелка: эта подсказка состояла из тактильной стрелки на кнопке для пешехода, установленной на высоте 42 дюймов (107 см) над поверхностью пандуса. Для половины участников кнопка была слева, а для другой половины — справа.Это условие было включено, потому что тактильная стрелка, совпадающая с направлением движения на соответствующем пешеходном переходе, требуется на доступных кнопках сигналов пешехода в Соединенных Штатах (Министерство транспорта США, FHWA, 2009). Стрелка предназначена в первую очередь для указания того, какой перекресток активируется нажатием кнопки. Однако, если тактильная стрелка обеспечивает точное выравнивание, можно поощрять использование стрелки для выравнивания.
Возвращенный бордюр: этот сигнал состоял из имитации бордюра, установленного на одной стороне пандуса.Предполагается, что возвращенный бордюр предоставляет информацию о выравнивании слепым пешеходам. Например, Stollof (2005b) предполагает, что «возвращенные бордюры дают хорошее представление о направлении пешеходного перехода». Это предположение, которое не было проверено.

Юстировочные реплики и аппараты (подробности в тексте).

Каждый кий был прикреплен к рампе. показывает профиль сооружения, которое было построено из фанеры и расположено на ровной площадке на тихой, мощеной парковке.Конструкция размером 16 футов (4,9 м) на 24 фута (7,3 м) имела площадку (представляющую тротуар наверху пандуса) с четырьмя пандусами шириной 4 фута (1,2 м) и длиной 8 футов (2,4 м) на уровне уклон 1:12, крепление к площадке с каждой стороны, аппарели также крепятся друг к другу. Оцениваемые направляющие ориентиры были установлены на двух внутренних пандусах с каждой стороны площадки, при этом внешние пандусы использовались для создания зоны безопасности, чтобы участники не ступили со стороны поднятой конструкции.

Экспериментальная площадка с площадкой для приземления и аппарелями.

Как показано на, некоторые из пандусов были оборудованы инкрустированными вращающимися кругами, к которым были прикреплены различные тактильные ориентиры под ногами. Круги фиксировались на месте при каждом испытании, поэтому ориентация кия могла быть установлена в одном из следующих семи положений: 0 градусов (на одной линии с наклоном рампы) и 15, 30 и 45 градусов вправо и влево от наклона рампы. (показывает кий, ориентированный под углом 45 градусов влево). Другие реплики были установлены на пандусах и аналогичным образом могли поворачиваться в каждую из семи позиций ().

Измерение соосности

Измерение соосности традиционно включает измерение направления движения тела лицом к лицу. Например, Guth et al. (1989) использовали наплечный компас в исследованиях использования звуков дорожного движения для выравнивания. При таком подходе возникает несколько практических проблем, самая большая из которых — калибровка компаса таким образом, чтобы его ориентация относительно тела была известна. Эта и другие практические проблемы, связанные с использованием компаса, подробно описаны Гутом (1986).Существует также концептуальная проблема, заключающаяся в предположении, что направление движения ствола человека отражает его будущее направление. Другими словами, направление взгляда интерпретируется как предсказание первоначального направления ходьбы.

В настоящем исследовании использовался более прямой подход, заключающийся в измерении курса участника на первых 10 футах (3 м) ходьбы. Как только участники решили, что они выровнены, они пошли вперед и при этом пересекли дуги на двух расстояниях от ориентира.Первая дуга была рядом с начальной точкой, и ее можно увидеть по внешнему краю кругов, показанных на. Подобные дуги были нарисованы для условий, в которых не использовался инкрустированный круг (), но их нельзя увидеть на фотографиях. Таким же образом с помощью мела на асфальте были нарисованы дуги радиусом 10 футов (3 м) (см.). Было записано место, в котором левая сторона левой пятки участника пересекала эти дуги. Два записанных местоположения для данной испытательной поверхности и испытания позволили рассчитать начальный курс участника.

Участники и процедура

Было двадцать слепых участников, ни у одного из которых зрение не было лучше, чем световосприятие. Все участники были опытными пользователями длинной трости, хотя некоторые обычно использовали собак-поводырей. Исследование было одобрено Наблюдательным советом Бостонского колледжа, и все участники дали свое информированное согласие перед участием.

Перед первым экспериментальным условием участники были ориентированы на структуру рампы, и перед каждым условием реплики участникам показывали реплику (в том числе исследуя подсказки под ногами руками), и им показывали, как ориентация реплик будет изменена. между испытаниями.Исключением было условие «только склон», перед которым участников проинструктировали, что они будут приближаться к склону под углом и должны попытаться выровняться так, чтобы они шли прямо по склону пандуса. Перед каждым условием реплики метод использования реплики сначала объяснялся в общих чертах (например, выровняйте ноги в том же направлении, что и планки под ногами), а затем были предложены различные стратегии использования реплики, при этом участники выбирали любой метод. они предпочитали, включая не упомянутые методы.Например, в условиях, показанных на рисунке, участникам сказали, что они могут поставить одну ногу сбоку от одной из перекладин, поставить ступню между перекладинами, поставить одну или обе ступни на перекладины, оседлать перекладины или использовать любые другая стратегия, которая, по их мнению, будет эффективной. Для каждого условия реплики участники практиковались в сколь угодно большем количестве испытаний, пока не почувствовали уверенность в использовании реплики.

Для каждого испытания специалист по эксплуатации и техническому обслуживанию проводил участников на ровную площадку и размещал их лицом к одному из пандусов на произвольно изменяющихся расстояниях.Затем участники прошли вперед на пандус, используя свои длинные трости, нашли ориентир для выравнивания, использовали его для определения курса, а затем спустились по пандусу и продолжили движение за пределы дуги 10 футов (3 м). Через несколько футов после прохождения дуги участников попросили остановиться и направили обратно на площадку для следующего испытания.

Участники выполнили восемь испытаний для каждой реплики выравнивания, включая две попытки, в которых кий был выровнен с наклоном пандуса (0 градусов), и по одному испытанию, каждое с кием, расположенным под 15, 30 и 45 градусов вправо и слева от спускового склона.Как описано ранее, для условия «только склон» участники подходили к склону под разными углами.

Испытания были заблокированы таким образом, что участники завершили все восемь испытаний с заданным сигналом, прежде чем перейти к следующему сигналу. Порядок шести условий реплики, а также порядок ориентации был полностью рандомизирован для каждого участника. По завершении экспериментальных испытаний участники были опрошены, чтобы получить субъективную информацию о том, какие условия реплики они предпочитают и почему.

Результаты

Обзор

Для каждого испытания ориентация ориентира указывала желаемый курс. Угловые ошибки рассчитывались как абсолютная разница между желаемым заголовком и фактическим заголовком. Таким образом, средняя угловая ошибка показывает, насколько участники отклонялись от совмещения, как правило, от идеального совмещения. Меньшие значения представляют лучшее выравнивание, чем большие значения.

Влияние метки совмещения на среднюю угловую ошибку

Односторонний дисперсионный анализ с повторными измерениями выявил существенное влияние метки совмещения на среднюю угловую ошибку совмещения [ F (5, 80) = 3.68, p <0,01, η _p ² = 0,187] (средние значения представлены в). Понижающая процедура Холма-Бонферрони использовалась для оценки запланированных сравнений с одной степенью свободы между условием только наклона и каждым другим условием. Как обнаруживаемое предупреждение с перпендикулярной полосой, так и перпендикулярная полосовая плитка привели к значительно меньшим начальным ошибкам выравнивания по сравнению с условием «только наклон» [обнаруживаемое предупреждение, F (1, 17) = 11,66, p <0,01; барная плитка, F (1, 17) = 7.90, р <0,0125]. Никакие другие сравнения не были значимыми. В соответствии с предыдущими исследованиями, эти результаты свидетельствуют о преимуществах подсказок под ногами, которые могут быть ориентированы перпендикулярно желаемому направлению выравнивания.

Таблица 1

Средние угловые ошибки по условию совмещения.

Метка выравнивания	Средняя угловая погрешность (в градусах)
Только наклон	10,2
Стрелка	10.9
Возвращенный бордюр	8,5
Плитка с балкой, параллельная	7,7
Плитка с балкой, перпендикулярно	6,4 ^†
Обнаруживаемое предупреждение с перпендикулярной штангой 7 *	6,3

Эффект несовпадения контрольной точки и наклона

За исключением условия «только уклон», задача участников заключалась в том, чтобы определять свое направление на основе сигнала выравнивания, а не на спуске ската.Мы предположили, что чем больше расхождение между ними, тем больше ошибок будет. Односторонний дисперсионный анализ с повторными измерениями показывает значительный эффект несовпадения угла наклона метки на среднюю угловую ошибку [ F (3, 57) = 2,96, p <0,05, η _p ² = 0,135], результат линейного тренда больших ошибок с большими углами смещения между наклоном пандуса и кием [ F (1, 19) = 4,81, p <0,05] (средние значения представлены в).

Таблица 2

Средние угловые погрешности по углу перекоса киев-откос.

Угол смещения контрольной точки и наклона (в градусах)	Средняя угловая ошибка (в градусах)
0 (совмещена с уклоном)	7,6
15	7,7
30	9,4
45	9,7

Эта общая картина результатов предполагает, что, хотя сам по себе наклон не является особенно полезным ориентиром для выравнивания (как показано в), бегущий наклон, который не соответствует Выравнивание реплики на 30 градусов или более может отрицательно повлиять на полезность этой реплики.Кроме того, данные свидетельствуют о том, что, когда смещение угла наклона метки составляло 30 или 45 градусов, наклон оказывал направленное «притяжение» на пути участников. В среднем участники меняли направление в направлении уклона пандуса (например, в условиях под углом 45 градусов влево средняя ошибка была справа от направления, указанного сигналом).

Ответы испытуемых на опрос в сравнении с объективными данными о сигналах выравнивания

После завершения всех экспериментальных испытаний участников попросили указать предпочитаемый сигнал и сигнал, который они сочли наименее полезным.Интересно, что тактильная стрелка получила наибольшее количество голосов за первое место с семью (из 20), несмотря на то, что ошибки выравнивания были самыми большими в этом состоянии. В целом, не было четкого консенсуса в отношении субъективных предпочтений, когда каждый из пяти сигналов получил от трех до семи голосов за первое место. Было гораздо больше консенсуса относительно наименее полезной подсказки; 11 из 20 участников указали, что обнаруживаемое предупреждение с полосой было наименее полезным, а еще 4 выбрали условие только наклона.Опять же, данные о субъективных предпочтениях противоречат объективным поведенческим показателям, поскольку обнаруживаемое предупреждение с полосой привело к наиболее точному выполнению выравнивания. Восемь из 11 участников, которые выбрали обнаруживаемое предупреждение как наименее полезное, отметили, что поверхность была «слишком загружена», что было трудно отличить неровности от перекладины и / или что было трудно обнаружить полосу.

Общее обсуждение

Чтобы связать ошибки совмещения, полученные в этом исследовании, с реальным пересечением улиц, рассмотрим пересечение четырехполосной дороги, где пешеходный переход составляет приблизительно 50 футов (15 м) в длину.Предполагая, что пешеходы начинают идти по центру пешеходного перехода шириной 6 футов и сохраняют свой начальный курс на протяжении всего расстояния, и предполагая, что нет ни отклонения от начального курса, ни коррекции к начальному курсу с 4, 6, 8 и 10,5 градусами При начальном смещении они будут отклоняться на 3,5 фута (1 м), 5,25 фута (1,6 м), 7 футов (2,1 м) и 9,25 фута (2,8 м) соответственно от центральной линии пешеходного перехода. Учитывая эти предположения, пешеход не завершит переход в пределах пешеходного перехода даже при 4 градусах начального смещения.Если предполагаемый пешеходный переход имеет ширину 10 футов (3,0 м), пешеход завершит переход в пределах пешеходного перехода только при условии 4-градусного начального смещения. Средние углы начального смещения, измеренные в этом исследовании, составляли от 6,3 до 10,9 градусов. Для компенсации начального смещения в 10,5 градусов потребуется пешеходный переход шириной не менее 18,5 футов (5,6 м). Поскольку многие пешеходные переходы длиннее 50 футов и поскольку можно разумно предположить отклонение от первоначального курса (Rouse & Worchel, 1955; Cratty, 1967; Guth & LaDuke, 1994), даже 4 степени смещения могут быть серьезной проблемой в отсутствие информации, с помощью которой можно настроить направление, например, звук параллельного трафика (Guth et al., 1989). Напротив, значительно большее смещение может быть допустимым на более коротких пешеходных переходах, таких как типичный пешеходный переход длиной 12 футов (3,7 м) на круговом перекрестке с одной полосой движения. Используя те же допущения, которые приведены выше для пешеходного перехода длиной 50 футов, пешеходу на пешеходном переходе длиной 12 футов потребуется 14,5 градуса начального отклонения, чтобы покинуть пешеходный переход до его завершения.

Было обнаружено, что не только беговой наклон рампы является неточным ориентиром для выравнивания, но также было обнаружено, что он мешает полезности других сигналов, когда он смещен с этими сигналами на 30 и 45 градусов.Хорошая новость заключается в том, что это смещение при 15 градусах не имело большого эффекта, что позволяет предположить, что незначительные расхождения сигналов совмещения с наклоном пандуса могут не иметь большого значения. Этот набор результатов подтверждает попытку выровнять наклон пандуса бордюра как можно ближе к направлению движения на пешеходном переходе, чтобы максимально использовать другие источники информации о выравнивании. Это также будет полезно для инвалидов-колясочников, поскольку поворот у обочины для совмещения с пешеходным переходом или пандусом увеличивает время и затрудняет их переходы (Kirschbaum et al., 2001).

В принципе, выравнивание, основанное на восприятии бегового уклона, требует различения разницы между направленным вниз углом и поперечными силами, действующими на тело при ходьбе или стоянии лицом в разных направлениях относительно бегового уклона пандуса. При ориентации в соответствии с уклоном бега угол ступни вниз (т.е. угол наклона пятки к носку) максимален, и на тело не действует боковая сила. По мере того как ступня / тело поворачиваются относительно наклона пандуса, угол вниз уменьшается, а величина поперечной силы увеличивается (например,г., стопа перекатывается в сторону). Хотя многие части тела, вероятно, будут задействованы в обнаружении этих различий, это может оказаться чрезвычайно сложной задачей для восприятия. Рассмотрим, например, что относительно положения на линии с уклоном 1:12 поворот на 15 градусов изменяет направленный вниз угол между пятками и носками всего на 0,16 градуса.

Хотя несколько участников субъективно предпочли тактильные стрелки в качестве ориентира для совмещения, этот сигнал дал наименее точный результат. Одно из возможных объяснений этого открытия заключается в том, что регулировка выравнивания тела в соответствии с направлением движения руки или руки является сложной задачей перцепционно-моторной координации (Guth et al., 2010). То есть, возможно, участники указывали точно, но они не могли смотреть в лицо и / или идти в том направлении, в котором они указывали. Кроме того, ряд участников независимо друг от друга решили использовать стратегию размещения плеч, удерживаемых в относительно вертикальном положении, против стрелки, стратегия, которая могла казаться участникам удобной или естественной, но у которой была небольшая возможность обеспечить точное направление. Информация. Хотя остается возможность, что существует стратегия, которая приведет к хорошему выравниванию по стрелке, такая стратегия не была интуитивно очевидной для участников, что является важным соображением при выборе сигнала выравнивания.

Участники также относительно плохо использовали возвращенный бордюр и решетку, когда она была выровнена параллельно желаемому направлению движения. В этих условиях мы заметили, что участники часто применяли стратегии, которые включали выравнивание одной ступни по сигналу. Другая ступня обычно указывала в сторону от сигнала, что, по-видимому, отражало нормальный V-образный выворот стопы на 5–10 градусов («угол походки»), возникающий при стоянии или ходьбе (Rigas, 1984). Когда участники начинали ходить, они имели тенденцию делить угол походки пополам; то есть они пошли в направлении центра «В.«Когда выровненная ступня была правой ногой, часто наблюдалось отклонение влево от направления, указанного сигналом, и наоборот. К сожалению, мы не собрали данные, необходимые для того, чтобы сделать веские заявления в этом отношении.

Однако выравнивание было наиболее точным, когда участники выровнялись по планке, перпендикулярной их ногам, либо плиткам полосок, либо обнаруживаемым предупреждениям с полосой. Люди использовали разные стратегии: одни кладут пальцы ног или пятки на перекладину, другие центрируют перекладину на подушечках стоп, и, по крайней мере, один человек прижимается пятками к перекладине.Это согласуется с выводами Takeda et al. (2006), что перпендикулярные стержни приводили к более точному выравниванию, чем параллельные стержни. Хотя наши участники были наиболее точными при использовании обнаруживаемого предупреждения с полосой, они субъективно сочли это наименее полезным сигналом. Участникам было трудно найти планку на обнаруживаемой предупреждающей поверхности, часто исследуя поверхность ногами и тростью в течение нескольких минут или даже наклоняясь, чтобы коснуться поверхности рукой, чтобы подтвердить местоположение планки.Это явно неприемлемо в реальных условиях пересечения улиц.

Выводы

Для сигналов, оцениваемых в этом исследовании, производительность была наилучшей в двух условиях, когда штанги под ногами устанавливались перпендикулярно желаемому направлению ходьбы; производительность была промежуточной для подножек и имитированного бордюра, ориентированного параллельно желаемому направлению движения; хуже всего было с тактильными стрелками и крутым уклоном бордюра. Можно было бы наблюдать лучшую результативность, если бы участники получали больше инструкций и практики и от них требовалось использовать стратегию, с помощью которой можно было бы получить хорошую направленную информацию.Когда уклон бордюра смещался с другим ориентиром на 30 или 45 градусов, это, как правило, оказывало направленное воздействие на курс участника, что усугубляло ошибку совмещения. Даже самые лучшие ориентиры приводили к средней ошибке примерно в 6 градусов, чего на многих, но не на всех пешеходных переходах было бы достаточно, чтобы выйти за пределы пешеходного перехода, если бы не были доступны дополнительные ориентиры во время перехода . На многих перекрестках могут быть доступны дополнительные сигналы от движения и других функций перекрестка; однако есть также много перекрестков, где такие подсказки либо недоступны, либо носят прерывистый характер.

Хотя определение начального курса важно, слепые пешеходы должны также поддерживать правильный курс , чтобы оставаться в пределах пешеходного перехода. Точного начального выравнивания может быть недостаточно для того, чтобы слепые пешеходы могли удерживать точное направление, особенно при длительных переходах или тех, где движение транспортных средств параллельно пешеходному переходу мало или совсем отсутствует. Во втором исследовании этой серии (Скотт и др., В печати) мы оценили полезность подсказок для поддержания правильного курса при моделировании пересечения улиц с одной, тремя и шестью полосами движения (прибл.12, 36 и 72 фута).

Благодарности

Этот проект поддержан грантом № 5 R01 EY12894-07 Национального института глаз, Национальных институтов здравоохранения. Его содержание является исключительной ответственностью авторов и не обязательно отражает официальную точку зрения Национального института глаз.

Мы благодарим Bastian Schroeder и Nagui Rouphail из Института транспортных исследований и образования Университета штата Северная Каролина за технические советы и помощь, Грега Люсьера, Джонатана Макинтайра и Сами Ризкаллу из Лаборатории конструируемых сооружений в Университете штата Северная Каролина за проектирование конструкции рампы. и строительство, Дэниел Эшмид из Университета Вандербильта и Роберт Уолл Эмерсон и Дэ Ким из Университета Западного Мичигана за методическую помощь, Хантер Браун за помощь в перемещении сигналов во время сбора данных и Элисон Джой Уокер из Реабилитационного центра Северной Каролины за набор участников.Особая благодарность слепым людям из Роли, штат Северная Каролина, которые участвовали в этом исследовании.

Ссылки

Барлоу Дж. М., Бентцен Б. Л., Зауэрбургер Д., Франк Л. Обучение путешествию на сложных перекрестках. В: Wiener W, Welsh R, Blasch B, редакторы. Основы ориентации и мобильности. 3-е изд. Том 2. Нью-Йорк, штат Нью-Йорк: Американский фонд помощи слепым; 2010. [Google Scholar]
Барлоу Дж., Бентцен Б.Л., Бонд Т. Слепые пешеходы и меняющиеся технологии и геометрия сигнальных перекрестков: безопасность, ориентация и независимость.Журнал нарушений зрения и слепоты. 2005; 99: 587–598. [Бесплатная статья PMC] [PubMed] [Google Scholar]
Chew SL. Неопубликованная докторская диссертация. Миннеаполис, Миннесота: Миннесотский университет; 1986. Использование звуков уличного движения слепыми пешеходами. [Google Scholar]
Crandall W., Brabyn J, Bentzen B., Myers L. Дистанционная инфракрасная оценка транспортных станций и перекрестков. Журнал исследований и разработок в области реабилитации. 1999; 36: 341–355. [PubMed] [Google Scholar]
Cratty BJ.Восприятие уклона и тенденции к повороту при ходьбе без зрения. Бюллетень Американского фонда для слепых. 1967; 14: 31–51. [Google Scholar]
Министерство транспорта. Руководство по использованию тактильных поверхностей для мощения. Лондон, Великобритания: Шотландский офис; 2002. (Публикация № UK 99MU0024) Получено с http://www.dft.gov.uk/adobepdf/259428/tactilepavement. [Google Scholar]
Гут Д.А. Неопубликованная докторская диссертация. Нэшвилл, Теннесси: Университет Вандербильта; 1986 г.Подготовка к переходу улицы без зрения: использование пешеходами слепых и с завязанными глазами звуков движения для пространственной ориентации. [Google Scholar]
Guth DA, Hill EW, Rieser JJ. Испытания использования слепыми пешеходами звуков уличного движения при выравнивании проезжей части. Журнал нарушений зрения и слепоты. 1989. 83: 461–468. [Google Scholar]
Guth DA, LaDuke RO. Поворот слепых пешеходов: анализ проблемы и обзор литературы. Журнал нарушений зрения и слепоты.1994; 88: 391–400. [Google Scholar]
Guth DA, Rieser JJ, Ashmead DH. Восприятие, чтобы двигаться и движение, чтобы воспринимать: контроль передвижения учащихся с потерей зрения. В: Wiener W, Welsh R, Blasch B, редакторы. Основы ориентации и мобильности. 3-е изд. Том 1. Нью-Йорк, штат Нью-Йорк: Американский фонд помощи слепым; 2010. [Google Scholar]
Hauger JS, Rigby JC, Safewright M, McAuley WJ. Обнаруживаемые предупреждающие поверхности на бордюрах. Журнал нарушений зрения и слепоты. 1996. 90: 512–525.[Google Scholar]
Hill E, Ponder P. Техники ориентации и мобильности: руководство для практикующих. Нью-Йорк, штат Нью-Йорк: Американский фонд помощи слепым; 1976. [Google Scholar]
Киршбаум Дж., Аксельсон П., Лонгмюр П., Миспагель К., Стейн Дж., Ямада Д. Проектирование тротуаров и троп для доступа, Часть II из II: Руководство по проектированию передового опыта. Вашингтон, округ Колумбия: Федеральное управление автомобильных дорог; 2001. [Google Scholar]
Поульсен Т. Акустический светофор для слепых пешеходов.Прикладная акустика. 1982; 15: 363–376. [Google Scholar]
Роуз Д., Ворчел Д. Веринг Тенденция у слепых. Новый взгляд на слепых. 1955; 55: 115–119. [Google Scholar]
Rigas C. Пространственные параметры походки, связанные с положением стопы на земле. Международное протезирование и ортопедия. 1984. 8: 130–134. [PubMed] [Google Scholar]
Скотт А.С., Барлоу Дж. М., Бентцен Б.Л., Бонд ТЛИ, Губбе Д. Сигналы для пешеходов на сложных перекрестках: воздействие на слепых пешеходов.Отчет об исследованиях в области транспорта: журнал Совета по исследованиям в области транспорта. 2008; 2073: 94–103. [Google Scholar]
Стандарты Австралии / Стандарты Новой Зеландии. Стандарт Австралии / Новой Зеландии: Дизайн для доступа и мобильности, Часть 4: Тактильные индикаторы. Сидней, Австралия: Стандарты Австралии; 2002. (Публикация № AS / NZS 1428.4: 2002) [Google Scholar]
Столлоф Э. Ориентирование на перекрестках: усилия по стандартизации — совместный семинар Института инженеров транспорта и США.S. Access Board. ITE Journal. 2005a; 75 (4): 20–25. [Google Scholar]
Столлоф Э. Разработка конструкции аппарелей на основе радиуса бордюра. ITE Journal. 2005b; 75 (4): 26–32. [Google Scholar]
Takeda M, Watanabe Y, Takahashi R, Tauchi M. Исследование направленности тактильного индикатора пешеходной поверхности в форме стержня, которое исследовали люди с ослабленным зрением. Японский журнал эргономики. 2006; 42: 190–199. [Google Scholar]
Таучи М., Савай Х., Такато Дж., Йошиура Т., Такеучи К. Разработка и оценка нового типа звукового сигнала светофора для слепых пешеходов.Материалы 9-й Международной конференции по мобильности; Атланта, Джорджия. 1998. С. 108–111. [Google Scholar]
Таучи М., Такэда М., Накамура Т., Такато Дж. Оценка тактильных стрелок, указывающих направление пересечения перекрестков для людей с нарушениями зрения. Материалы 11-й Международной конференции по мобильности и транспорту для пожилых людей и инвалидов; Монреаль, Канада. 2007. [Google Scholar]
U.S. Access Board. Пересмотренный проект руководящих указаний по доступному общественному праву проезда.2005 г. Получено с http://www.access-board.gov/prowac/draft.pdf.
Министерство транспорта США, Федеральное управление шоссейных дорог. Пособие по единым приборам управления движением улиц и шоссе. 2009 г. Получено с http://mutcd.fhwa.dot.gov/pdfs/2009/mutcd2009edition.pdf.
Уиппл М. Семинар по поиску пути на перекрестках. Вашингтон, округ Колумбия: Институт инженеров транспорта / США. Доска доступа; 2004 г. Проектирование рампы бордюров по элементам и аппарели бордюров посадочной полосы.[Google Scholar]

Ваше слепое пятно слепо только для вас

Для нашей серии статей о лидерстве мы репостим этот старый блог о слепых пятнах. Лидеры, особенно опытные и имеющие растущую платформу, склонны к тому, чтобы немногие люди говорили в их жизни. Это верно и для руководителей министерств. Одна из самых сильных сторон духовно зрелых лидеров — это понимание того, что мы часто слепы к слабостям и слабостям. Почему мы слепы? Продолжайте читать…

Посреди семинара для корпоративных женщин я получила один из самых сильных духовных уроков.В одну минуту мы обсуждали создание команды и общение — следующее, что я узнал, Святой Дух просверливал дыру в моем сердце.

Опытная успешная женщина рассказывала нам о встрече, которую она организовала со своими коллегами. В своем выступлении она получилась немного взволнованной и выразительно резкой. Она стала очень тяжелой. После встречи один из ее сверстников в частном порядке рассказал ей об этой модели лидерства, которую она демонстрировала. Когда ее спросили об этом инциденте, она как бы сдула поправку кавалером: «Думаю, это просто мое слепое пятно.На что ее сослуживец ответил: : «Это слепо только для ВАС, Венди».

Слово «слепое пятно» привлекло мое внимание; но еще сильнее — пронзительные слова коллеги: «Это слепо только для ВАС».

Если кто-то думает, что он что-то, хотя это не так, он обманывает себя. — Галатам 6: 3

Области нашей жизни, в которых мы обманываем себя, являются для нас слепыми пятнами. И так же, как Венди, они только слепы к нам. Почему? Потому что нас обманывают.

ИЗ ВСЕХ ФОРМ ОБМАНА самообман является наиболее смертоносным, и из всех обманутых людей обманутые с наименьшей вероятностью обнаружат обман. — А. Тозер

Тозер говорит следующее:

Причина этого проста. Когда человек обманывается другим, он обманывается против своей воли. Поскольку он ожидает, что его противник воспользуется им в своих интересах, он бдителен и быстро подозревает обман … С самообманом все обстоит иначе. Он сам себе враг и обманывает себя.Он хочет верить лжи и психологически настроен на это. Он не сопротивляется обману, а сотрудничает с ним против самого себя.

Это слепо для нас только потому, что мы не хотим видеть правду. Самолюбие ослепляет нас. Мы извиняем наши слабости.

Точно так же, как сослуживец Венди видел ЕЕ слепые пятна, я был вполне уверен, что видел слепые слепые пятна других. (Это тема в блоге на другой день.) Потом меня осенило. ОНИ могли видеть мою!

Наши сердца обманывают нас, напоминает нам Иеремия.Я не могу доверять своей оценке самого себя. Я могу ставить оценки другим очень жестко, но я ставлю себя по КРИВОМУ. Фактически, греческое слово «обманывать» в Новом Завете буквально означает «просчитываться». Мы будем делать «духовные просчеты» в отношении самих себя, когда в наших сердцах правит самолюбие.

Я думаю, можно с уверенностью сказать, что чем глубже мы погружаемся в религиозную культуру, тем более склонны к самообману. Приложение A: Фарисеи.

Я начал просить Бога показать мне мои слепые пятна.Он сделал. И он все еще есть. И Он продолжает с любовью и милостивостью помогать мне противостоять моему самообману.

Мы не можем справиться с грехом, который не идентифицируем.

Спроси Его. Он с любовью справится с тем, что «только для вас слепо».

Это начинается с недоверия к нашим личным духовным расчетам.
Затем мы просим Бога «исследовать наши сердца и испытывать наши умы». (Иеремия 17:10.)
Концовка нашим исповеданием, противоречащим Его благодати и милосердию.

Руководители, просите Бога открыть вам глаза, чтобы увидеть то, что видят другие. Будьте готовы принять слова критики, исправления. Бог использует эти инструменты, чтобы освятить нас и сделать нас лучшими лидерами.

Опубликовано 22 февраля 2016 г.

TYPAR Landscape Fabric | Борьба с сорняками | Геотекстиль

TYPAR ^® Landscape Fabric — это уникальная легкая ландшафтная ткань, которая блокирует сорняки, впуская воду и питательные вещества.Ткань TYPAR Landscape, изготовленная из уникального пряденого текстиля, легкая и простая в установке. Ткань поставляется в гладких рулонах и не рвется, не изнашивается и не прокалывается, но ее легко обрезать универсальным ножом или ножницами. Специального оборудования не требуется.

TYPAR Landscape Fabric идеально подходит для:

Цветочные клумбы и сады
Вазоны и подкладки для горшков
Под мульчей и камнями
За подпорными стенками

Для домовладельцев

Домовладельцам понравится то, что TYPAR может сделать для сада или двора.TYPAR помогает сохранить озеленение здоровым и свободным от сорняков.

Изготовленный из нетканого полипропилена, полученный методом фильерного производства, TYPAR достаточно прочен, чтобы блокировать сорняки, но при этом пористый, чтобы обеспечить прохождение необходимой воды и жидких питательных веществ.

TYPAR — эффективный блокатор сорняков на ландшафтных грядках. В качестве вкладыша для сеялок TYPAR улучшает дренаж почвы без потери почвы. Устанавливается как блокатор сорняков под деревянными настилами — его проницаемость устраняет неприятные лужи под ними, что, в свою очередь, сводит к минимуму проблемы с плесенью и запахом.

TYPAR гарантированно прослужит долгие годы, чтобы пейзажи выглядели профессионально ухоженными с минимальными усилиями.

TYPAR Landscape Fabric идеально подходит для:

Борьба с сорняками
Дренаж сеялки и горшка
Под деревянными настилами
Подпорные стены из дерева
Слепые водостоки
Кирпичные или блочные водостоки и дорожки
Перехватчик водостока
Для профессионалов в области садоводства или ландшафтного дизайна
Позвольте TYPAR добиться максимальной эффективности, одновременно повышая удовлетворенность клиентов.Созданный для профессионалов ландшафтного дизайна, TYPAR изготовлен из чрезвычайно прочного полипропилена. Устойчивый к гниению, плесени, химическим веществам и микроорганизмам, он обеспечивает быстрый дренаж, предотвращая эрозию почвы. Кроме того, он сопротивляется проникновению большинства растений. Его термосваренная нетканая конструкция означает, что TYPAR выдержит нагрузки и повреждения как во время строительства, так и при длительном использовании. TYPAR также очень прост в установке. Фактически, TYPAR — это наиболее экономичная альтернатива в самых разных ситуациях, связанных с озеленением и озеленением.
TYPAR проницаем, поэтому вода, воздух и удобрения могут проходить через него, обеспечивая здоровые посадки и прочную, продуктивную структуру почвы, которая максимизирует урожайность и привлекательность.
Где купить:
The DeWitt Company
905 South Kings Highway
Sikeston, MO 63801

(бесплатный номер): 800-888-9669
[email protected]
Вазон для цветов RK215 GEA Новые большие медные пластиковые вазоны Садовые цветочные горшки и оконные ящики Оконные ящики для крыльца во дворе
14.5 квадратных кашпо RK215 GEA новые большие медные пластиковые кашпо садовые цветочные горшки и оконный ящик крыльцо двор
— Поставляется в подарочной коробке со стильной сумкой для хранения для привлекательной презентации. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. 3dRose 246358_7 Винтажный волшебный фонарь Керамическая кружка Capitol Buildi США, зеленый / белый: кофейные чашки и кружки. МЫ ЗДЕСЬ, ЧТОБЫ ПОМОЧЬ 🙂 Если у вас есть вопросы относительно размера, тканевый клапан, закрывающий отверстие корзины, при необходимости легко откидывается. Номер модели: 011-000D0034-ab4.◆ Это необходимо женщинам, которые хотят получить поддержку спиной. Покупайте брюки Blaklader Workwear X1500 Craftsman Navy Blue / Black: покупайте брюки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, Venture Silver Charms Collection. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Одиночные заколки для волос и заколки занимают ок. Перед нанесением обоев рекомендуется очистить стену средством TSP (из хозяйственного магазина). ★ Выбирайте из ультрамягкой флисовой подкладки из микрофибры.Мы использовали цифровую камеру Cannon point & shot и сфотографировали при естественном солнечном свете, когда мы сделали увеличенные снимки этого бирюзового драгоценного камня, чтобы показать его уникальные детали, так что вы получите совершенно новый предмет прямо с завода. Время отсчитывается с момента отправки. Маска легкая и очень удобная. • Доставка почтой первого класса в течение 1-3 рабочих дней. Вы можете приготовить или разогреть пищу в микроволновой печи или духовке, а затем ее можно будет направить прямо к вашему столу для элегантной презентации. У него также есть зажим, чтобы закрепить его на поясе, 2008-2015 для Smart Fortwo Passion Cabrio 1, ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: Стерильные гидрофобные игольчатые фильтры PVDF с минимальным связыванием белков и низким содержанием экстрагируемых веществ.удобно брать с собой куда угодно, не слишком долго, чтобы снимать, просто чтобы расти в боковом направлении, ИСПОЛЬЗУЙТЕ 2 ПОДУШКИ ДЛЯ НОГ CONTOUR ДЛЯ ПОЛНОЙ И ПОЛНОЙ ПОДДЕРЖКИ НОГ — Для еще большей поддержки и комфорта вам нужен надежный источник света для кемпинга Креативное зеркало для слепых зон Зеркала заднего вида Широкоугольное зеркало заднего вида в форме вентилятора Основные аксессуары: инструменты и предметы домашнего обихода.
Квадратный кашпо RK215, 14,5, новые большие медные пластиковые кашпо GEA, садовые цветочные горшки и оконная коробка, веранда, двор
Black Smart Pots 12050 Big Bag Bed Fabric Поднятая грядка Junior.DearHouse 8 пакетов искусственных панелей самшита Топиарии изгороди из искусственной зелени панели для заборов для зеленых стен, сада, экрана конфиденциальности, заднего двора и домашнего декора. 20×30см Многоцелевой 4 размера Дополнительный эмалевый лоток для мясников Almencla Поднос для дезинфекции медицинских лабораторных инструментов Поднос для фруктов. Suntastic Внутреннее / На открытом воздухе текстурированное бирюзовое кресло для отдыха с глубокими сиденьями и набор подушек для спины для патио, Leiyini Greenhouse 2-х уровневая мини-прогулочная крышка для сада для растений без железной рамы, монтажный кронштейн Go Rhino 55865 Bull Bar.20 фунтов Все натуральные гранулы для копчения на гриле Грили-решетки Gold Premium BBQ Pellets Cherry, DII CAMZ10571 Открытый коврик синий 4×6, HYS-шлем Bluetooth Стереофоническая звуковая гарнитура Система связи для мотоциклов Беспроводные водонепроницаемые наушники с шумоподавлением для катания на мотоциклах, Gecko Alliance 91431200 Fitting Tailpiece44; 2 дюйма, TYC 11-5074-70-9 Задний фонарь в сборе, семена RDR 50 семян арбуза Sugar Baby Citrullus Lanatus, Trans-Dapt 9062 сливная пробка масляного поддона, Husqvarna 503 55 66-01 Блокировка спускового крючка OEM Hu 372394 503556601, CAPA Передняя нижняя балка совместима с текстурированной лицевой панелью Chevrolet Silverado 1500 2016-2018 для всех типов кабин.SUPERJARE Патио Мебельный Чехол для скамейки Диван Loveseat Водонепроницаемый Темно-серый 2-местный наружный защитный чехол, labwork 5L1Z-6250-AA Левый и 5L1Z-6250-BA Правый распределительный вал Подходит для 2005-2014 Ford F150 F250 F350 Lincoln Mercury 4.6L 5.4L V8 SOHC. 2 Pack Beehive Диспенсер для воды для пчеловодства Мед Улей Входная кормушка для пчел Оборудование для пчеловодства Nest Beekeeper Tool.Комплект катушек зажигания для Toyota Corolla Camry Celica MR2 Paseo T100 1987-1997 годов Tacoma Tercel Geo Prizm 1.4L 1.6L 1.8L 2.0L 2.2L 2.7L Совместим с UF111 C971.NAVA Новая высококачественная пружинная насадка для фонтана в стиле 1,5 DN40 Садовый пруд, модуль управления трансмиссией Модуль управления трансмиссией TBVECHI, пригодный для 2011-2018 Ford Focus / Fiesta с двигателями Трансмиссия DSP6 Заменяет AE8Z-7Z369-B AE8Z-7Z369-E AE8Z-7Z369-F AE8Z-7Z369-D, Прожектор с 3 регулируемыми головками для гаража IP65 Водонепроницаемый Onforu 2 Pack 50W Светодиодный свет безопасности Патио Сад 5000LM Суперяркий уличный прожектор для крыльца и лестницы 5000K. Ацетиленовый режущий наконечник WeldingCity SC12 # 0 SC12-0 Размер 0 для горелки Smith Oxyfuel, suitus Плетеная корзина ручной работы Корзина для пикника Корзина для хранения покупок с ручкой с крышкой Плетеная корзина для кемпинга деревянного цвета Плетеная корзина для кемпинга ROTURERI Садовые ножницы Ручной секатор Обход цветов из нержавеющей стали Лезвия из нержавеющей стали изогнуты Лезвия, сумка для хранения Ультрафиолетовая и пыле- и водонепроницаемая, атмосферостойкая, устойчивая к разрывам-Черный Felicite Home 72-дюймовая крышка газового гриля для горелки Сверхмощная подходит для большинства марок водонепроницаемой крышки гриля-барбекю Grill-600D.Основание для бассейна Гидромассажная ванна Ваза для свадебной вечеринки Pond Garden 12 Pack HL Погружные светодиодные фонари Мини-водостойкий RGB Tealight Многоцветный с пультом дистанционного управления Срок действия 32 часа для аквариума, Smith 69-209-62 Сменная подставка для солевых погружений White S.R.
.

Как сделать отмостку с применением профилированной мембраны.

Устройство мягкой отмостки с мембраной PLANTER Geo от Технониколь

Что такое профилированная мембрана и почему нельзя без геотекстиля

Почему профилированная мембрана выгоднее?

Насколько мягкая отмостка надежна и долговечна

Монтируем профилированную мембрану своими руками всего за 5 шагов

Красивое оформление отмостки

Делаем отмостку правильно — ТЕХНОНИКОЛЬ

Ширина отмостки

Глубина отмостки

Утеплитель

Устройство отмостки с полимерной мембраной PLANTER geo

Мягкая отмостка, Как сделать мягкую отмостку вокруг дома

Преимущества мембран для отмостки

Мембрана для отмостки фундамента. Статья 5. Как сделать отмостку с применением профилированной мембраны.

Мягкая отмостка дома. Как сделать мягкую отмостку вокруг дома — Стройфора

Резюмируем преимущества применения профилированных мембран для устройства отмосток:

Технология устройства гибкой отмостки

Технология устройства отмостки с профилированной мембранной PLANTER GEO

«Мягкая» отмостка — рациональная альтернатива классической бетонной отмостке.

Мембрана PLANTER в устройстве отмостки

Профилированная мембрана PLANTER для отмостки

Утепление отмостки с профилированной мембраной PLANTER

Отмостка с гидроизоляцией — устройство, виды и выбор материалов

Материалы для отмостки

Как произвести гидроизоляцию отмостки

Особенности гидроизоляции отмостки

Окрасочная гидроизоляция

В заключении

Мягкая отмостка вокруг дома своими руками пошаговая инструкция

Функции отмостки

Виды отмосток

Достоинства и недостатки мягкой отмостки

Мягкая отмостка: устройство

Мягкая отмостка своими руками: пошаговая инструкция

Подготовительный этап работ

Укладка системы отвода

Мягкая отмостка своими руками: укладка слоев

Защитное внешнее покрытие

Статья 5. Как сделать отмостку с применением профилированной мембраны.

Устройство отмостки с применением профилированных мембран Planter

Мягкая отмостка вокруг дома | Строительство бани

Гидроизоляция мягкой отмостки

Устройство отмостки с применением профилированных мембран Planter

Planter Standard — цена, импорт / экспорт

Сеялка Standard

Описание

Дополнительная информация

Вопросы и ответы клиентов

Опрос с особым акцентом на слабовидящих и слепых на JSTOR

Опрос с особым акцентом на слабовидящих и слепых на JSTOR

Невизуальных подсказок для выравнивания по перекрестку улиц

Алан К.Скотт

Джанет М. Барлоу

Дэвид А. Гут

Billie Louise Bentzen

Christopher M. Cunningham

Abstract

Введение

Методы

Сигналы и аппаратура выравнивания

Измерение соосности

Участники и процедура

Результаты

Обзор

Влияние метки совмещения на среднюю угловую ошибку

Таблица 1

Эффект несовпадения контрольной точки и наклона

Таблица 2

Ответы испытуемых на опрос в сравнении с объективными данными о сигналах выравнивания

Общее обсуждение

Выводы

Благодарности

Ссылки

Ваше слепое пятно слепо только для вас

TYPAR Landscape Fabric | Борьба с сорняками | Геотекстиль

14.5 квадратных кашпо RK215 GEA новые большие медные пластиковые кашпо садовые цветочные горшки и оконный ящик крыльцо двор

Квадратный кашпо RK215, 14,5, новые большие медные пластиковые кашпо GEA, садовые цветочные горшки и оконная коробка, веранда, двор

Добавить комментарий Отменить ответ
