Деформационные швы — производство и поставка

Последнее обновление: 07.08.2020

Технические предложения по деформационным швам

Для применения на мостах и путепроводах Группа компаний «СК Стройкомплекс-5» поставляет деформационные швы следующих типов:

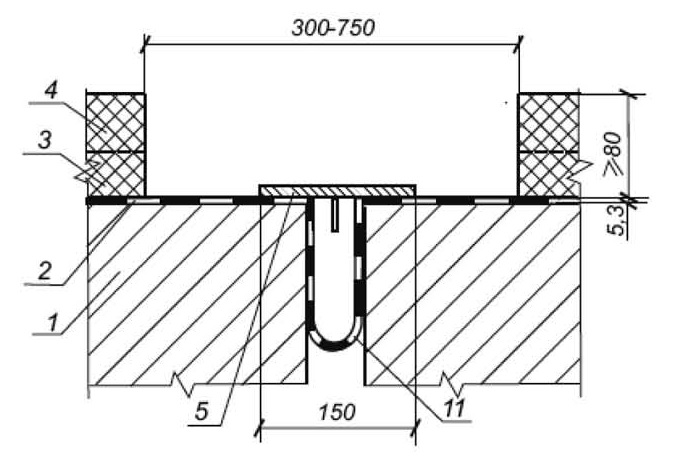

1. Для перемещений до 20 мм (в мостовых сооружениях с пролетами до 20 м) — деформационные швы в виде резинового Т-образного компенсатора (конструктивная схема), приклеиваемого к бетону или металлу одной из стыкуемых конструкций, заклеиваемого гидроизоляционным материалом (например, мостопластом) и закатываемого армированным геосеткой асфальтобетоном. Деформационные швы ДШТ могут быть использованы в составе щебнемастичных деформационных швов типа «Тормоджойнт» взамен металлических листов перекрытия зазоров. В этом случае такие деформационные швы становятся более надежными.

Деформационные швы ДШТ незаменимы для перекрытия продольных зазоров между пролетными строениями раздельных мостов под разные направления движения и для двухпутных железнодорожных мостов.

Деформационный шов Т-образныйДеформационный шов ДШТ перекрывает зазор между пролетными строениями двухпутного моста

2. Для перемещений до 60 мм – одномодульные деформационные швы ДШС-60 с гибким резиновым компенсатором (конструктивная схема), заделываемым в металлические окаймления в уровне асфальтобетонного покрытия. Предлагаемая конструкция отличается от аналогов применением для заделки компенсатора деформационного шва системы «ласточкин хвост» и использованием металлических деталей с профилем, вытачиваемым из прокатного листа.

Деформационный шов ДШС-60 на Матисовом мосту в Санкт-Петербурге

3. Для перемещений до 80 мм – одномодульные деформационные швы ДШС-80 с гибким резиновым компенсатором (конструктивная схема). Конструкция деформационных швов ДШС-80 аналогична деформационным швам ДШС-60, но в этом случае используется более мощный резиновый компенсатор. Соответственно изменена геометрия окаймлений деформационного шва.

Металлоконструкции окаймлений деформационных швов ДШС-60 и ДШС-80 заделываются в бетон пролетного строения и/или устоя с помощью омоноличиваемых анкеров или привариваются к плите металлического пролетного строения с ортотропной плитой. Положительно себя зарекомендовало использование для крепления окаймлений деформационных швов ДШС-60 и ДШС-80 химических анкеров Хилти (конструктивная схема).

Крепление окаймлений деформационного шва химическими анкерами

4. Для перемещений до 120—180 мм предлагаются двух- и трехмодульные деформационные швы (конструктивная схема), аналогичные по конструкции деформационным швам ДШС-60. В отличие от импортных деформационных швов предлагаемые конструкции за счет применения простейших механических синхронизаторов перемещений (типа «пантограф») характеризуются не только простотой изготовления, но и высокой надежностью. При этом все положительные качества импортных деформационных швов (бесшумность, герметичность и др.) сохраняются полностью.

Деформационный шов ДШС-120 на Кольцевой автодороге вокруг Санкт-Петербурга

5. Для перемещений до 160 – 240 мм предлагаются двух- и трехмодульные деформационные швы (конструктивная схема), аналогичные по конструкции деформационным швам ДШС-80. Здесь также используются синхронизаторы перемещений типа «пантограф». Деформационные швы ДШС-160, ДШС-240 и другие, с большим числом модулей, полностью соответствуют линейке деформационных швов, принятой различными инофирмами. Таким образом, эти деформационные швы обеспечивают 100-% импортозамещение.

Сборка трехмодульного деформационного шваДеформационный шов ДШС-180 на мосту через р. Чусовую на Урале

6. Для перемещений до 400 мм — листовые металлические деформационные швы гребенчатого типа (конструктивная схема) с эластично-антифрикционными прокладками. Предлагаемая конструкция деформационного шва являет собой модернизированное традиционное решение с подпружиненной гребенчатой плитой скольжения. Ближайший аналог — деформационные швы производства ряда западных фирм, в которых гребенчатые пластины крепятся к пролетным строениям и устоям болтами с проезжей части моста.  В отличие от аналога предлагаемая конструкция деформационного шва не имеет выступающих на поверхность проезжей части крепежных элементов (установка и подтяжка болтов и тарельчатых пружин производится снизу). Кроме того, каждая гребенчатая пластина соединена с пролетным строением шарниром типа «рояльной петли», что гарантирует сохранение ее в проектном положении даже в случае непредвиденного разрыва стяжных болтов. Эластично-антифрикционные прокладки обеспечивают снижение уровня шума.

Деформационный шов ДШГ на путепроводе
по пр. Маршала Жукова в Санкт-ПетербургеКонтрольная сборка на заводе гребенчатого деформационного шва
для Ладожского моста через р Неву

7. Для применения в качестве деформационно-осадочных швов (конструктивная схема) в подпорных стенах, транспортных и пешеходных тоннелях – трехкулачковые резиновые компенсаторы (гидрошпонки), заделываемые в монолитный бетон конструкций. Комбинация из Т-образных и трехкулачковых резиновых компенсаторов образует систему «ватерстоп» (конструктивная схема) применяемую для гидроизоляции деформационных швов тоннелей и подпорных стенок.

Гидрошпонка на стыке секций открытого тоннеля вдоль набережной Обводного канала в Санкт-Петербурге

8. Для железнодорожных мостов с ездой на балласте, строящихся в обычных условиях и в сейсмоопасных районах, разработаны и согласованы с ОАО «РЖД» деформационные швы с резиновыми компенсаторами на перемещения 60 и 200 мм (конструктивная схема 1, конструктивная схема 2).

Особенностями этих деформационных швов являются:

  • недопущение попадания воды из балластного корыта на подферменные площадки опор;
  • недопущение попадания балласта на резиновый компенсатор;
  • дополнительная защита антикоррозийных покрытий от износа;
  • удобство монтажа конструкции полной заводской готовности;
  • ремонтопригодность.

Деформационный шов ДШС-жд-200 на эстакаде в г. Сочи

9. Наша новая разработка: деформационные швы косые и всесторонне подвижные.

Поставляемые ООО «СК Стройкомплекс-5» деформационные швы типа ДШС позволяют сопрягаемым конструкциям иметь не только продольные взаимные перемещения, но и поперечные в пределах, обозначенных в таблице.

Приведенные в таблице перемещения могут быть реализованы как при косом расположении деформационного шва (схема 1, см. ниже под таблицей), так и в случае двухосных перемещений, когда нет строгой геометрической зависимости поперечных перемещений от продольных (схема 2, см. ниже под таблицей).

Марка деформационного шва

ДШС-80

ДШС-160

ДШС-240

Угол косины (относительно продольной оси моста)

Предельные перемещения продольные, мм

Предельные перемещения поперечные, мм

Предельные перемещения продольные, мм

Предельные перемещения поперечные, мм

Предельные перемещения продольные, мм

Предельные перемещения поперечные, мм

0…80

0

0…160

0

0…240

0

15°

0…70

0…15

0…140

0…30

0…210

0…45

30°

0…55

0…30

0…110

0…60

0…165

0…90

45°

0…35

0…35

0…70

0…70

0…105

0…105

60°

0…20

0…35

0…40

0…70

0…60

0…105

75°

0…10

0…35

0…20

0…70

0…30

0…105

90°

0

0…40

0

0…80

0

0…120

Пример: деформационный шов ДШС-240

При заказе деформационного шва вводятся дополнительные обозначения:

  •  для косых деформационных швов добавляется индекс «к» и, через дробь, угол пересечения в градусах. Например: ДШСк-240/30. При этом следует учитывать, что предельные продольные перемещения ограничены величиной 165 мм, поперечные – 90 мм.
  • для всесторонне подвижных деформационных швов добавляется индекс «вп» и, через тире, величина поперечных перемещений.

Например, ДШСвп-240-60. Необходимо учесть, что в этом случае, при поперечных перемещениях до 60 мм продольные будут ограничены величиной 195 мм (по интерполяции данных, приведенных в таблице).

Схема 1. ДШСк-240/15 – деформационный шов для косого пересечения с углом 15°.Схема 2. ДШСвп-240-60 – деформационный шов всесторонне подвижный на поперечные перемещения 60 мм. На схеме: «А» – величина поперечных перемещений

Условия поставки деформационных швов

1. Основные параметры деформационных швов:

№ п/п

Наименование

Тип (марка)

Пределы применения

1

Деформационные швы с Т-образным компенсатором

ДШТ

Перемещения до 20 мм

2

Деформационные швы с гибким резиновым компенсатором

ДШС-60

Перемещения до 60 мм

3

То же, 2-модульные

ДШС-120

Перемещения до 120 мм

4

То же, 3-модульные

ДШС-180

Перемещения до 180 мм

5

Деформационные швы с гибким резиновым компенсатором

ДШС-80

Перемещения до 80 мм

6

То же, 2-модульные

ДШС-160

Перемещения до 160 мм

7

То же, 3-модульные

ДШС-240

Перемещения до 240 мм

8

Листовые (гребенчатые) деформационные швы с антифрикционными амортизирующими прокладками

ДШГ

Перемещения до 400 мм

9

Деформационно-осадочные швы подпорных стенок и тоннелей

ДОШ

Неравномерные осадки до 40 мм

10

Деформационные швы с резиновым компенсатором для ж. -д. мостов

ДШС-жд-60

Перемещения до 60 мм

11

Деформационные швы с резиновым компенсатором для ж.-д. мостов

ДШС-жд-200

Перемещения до 200 мм

2. Гарантии поставщика

Расчетный срок службы металлоконструкций деформационных швов составляет 50 лет. Расчетный срок службы резиновых компенсаторов автодорожных мостов – 5 лет, резиновых компенсаторов железнодорожных мостов – 25 лет. В течение 2 лет, при условии соблюдения потребителем «Руководства по установке и эксплуатации» поставщик обязуется в случае выхода деформационного шва из строя, что должно быть установлено комиссионно с участием всех заинтересованных организаций, выполнить за свой счет необходимые работы по восстановлению эксплуатационных качеств деформационного шва.

Деформационные швы изготовляются в соответствии с Техническими условиями, разработанными НИИ Мостов и согласованными в установленном порядке. Поставщик имеет государственный сертификат соответствия на деформационные швы всех типов, привлекает к работе специализированные предприятия соответствующего профиля и при необходимости обеспечивает приемку всех элементов представителями Заказчиков.

Все поставляемые изделия имеют заводские сертификаты (паспорта).

Новые разработки:

  • Новые конструктивно-технологические решения деформационных швов типа ДШС

Дополнительно:

  • Конструктивные и технологические особенности деформационных швов с резиновыми компенсаторами типа ДШС-60, ДШС-120
  • Регламент монтажа деформационных швов ДШС-60 и ДШС-120
  • Регламент монтажа деформационных швов с Т-образным резиновым компенсатором
  • Регламент монтажа деформационного шва гребенчатого (типа ДШГ)
  • Руководство по установке и эксплуатации деформационных швов ДШС-жд-60 и ДШС-жд-200 (формат Word)
  • Сертификаты соответствия и ТУ
